Котельная в частном доме: устройство и проектирование котельной для загородного коттеджа

Нормы помещения для монтажа газового котла, где лучше установить устройство

К помещениям, где планируется установка газового агрегата, предъявляются жесточайшие требования.

Согласно действующим нормам, разрешается выполнять их монтаж в нежилых помещениях, снабжённых качественной вентиляцией.

Кроме наличия вентиляции, площадь помещения должна соответствовать мощности агрегата и конструкции камеры сгорания. При совместной установке котла и газовой колонки их мощности суммируются.

Важно! По существующим нормам в одном помещении разрешается установка двух газовых устройств. Установлены следующие нормы:. Установлены следующие нормы:

Установлены следующие нормы:

газовые котлы мощностью менее 30 кВт разрешается устанавливать в помещениях с объёмом минимум 7,5 м³;
котлам, имеющим мощность 30—60 кВт, требуется пространство объёмом более 13,5 м³;
для установки более производительного котельного оборудования минимальный объем от 15 м³.

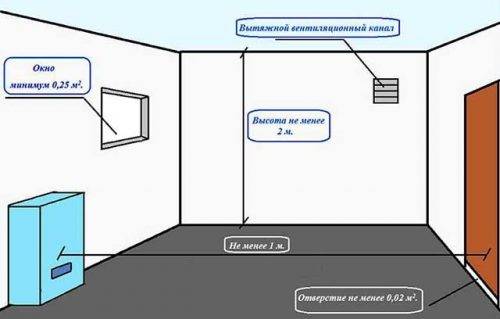

Нормативы для установки прибора на кухне деревянных и других типов домов

Домовладельцам, планирующим поместить оборудование в кухне, важно знать, что для этого помещения существуют особые нормы:

Площадь больше 15 м².
Высота стен не менее 2,2 м.
Окно, открывающееся наружу, оснащённое форточкой. На 1 м³ объёма помещения должна приходиться 0,03 м² оконной площади.

Фото 1. Газовый котел, расположенный на кухне. Прибор установлен в специальный шкафчик, который закрывается решетчатой дверцей.

Если здание деревянное, то прилегающая к котлу стена укрывается огнестойким щитом. Размер щита определяется так, чтобы он внизу и по бокам выступал за пределы котла на 10 см, а сверху закрывал 80 см стены.
При выборе напольной модели под неё устанавливают основание из огнестойкого материала (кирпич, керамическая плитка), выступающее по всем сторонам котла на 10 см.
Кроме наличия вытяжной вентиляции, внизу двери предусматривается зазор для поступления свежего воздуха. С его помощью обеспечивается постоянная циркуляция воздуха.
При монтаже отопительного агрегата требуется соблюдение определённого расстояния между стеной и котлом (более 10 см).

Требования к отдельно расположенной котельной

При возведении, для размещения котельного оборудования, пристройки к основному зданию, обязательно соблюдение следующих условий:

фундамент пристройки выполняется отдельно от основного здания;
конструкция выполняется из огнестойких материалов, к внутренней отделке предъявляются такие же требования;
строительный раствор замешивается на песке;
фундамент для установки котла заливается отдельно, после окончания строительства пристройки;
основание, предназначенное для установки оборудования, выполняется выше поверхности пола на 15-20 см.

Дальнейшие требования соответствуют условиям, предъявляемым к монтажу котлов в нежилых помещениях:

вентиляционная система, обеспечивающая трёхкратную замену воздуха в течение часа;
расстояние между полом и потолком не менее 2,5 метра;
объем котельной более 15 м³, больший объем обеспечивает комфорт обслуживания всех элементов оборудования;
обязательно проводится вода, а в полу устраивается слив;
все электрические розетки, имеющиеся в помещении, заземляются;
естественное освещение;
при размещении котельной установки обеспечивается свободный подход к агрегату.

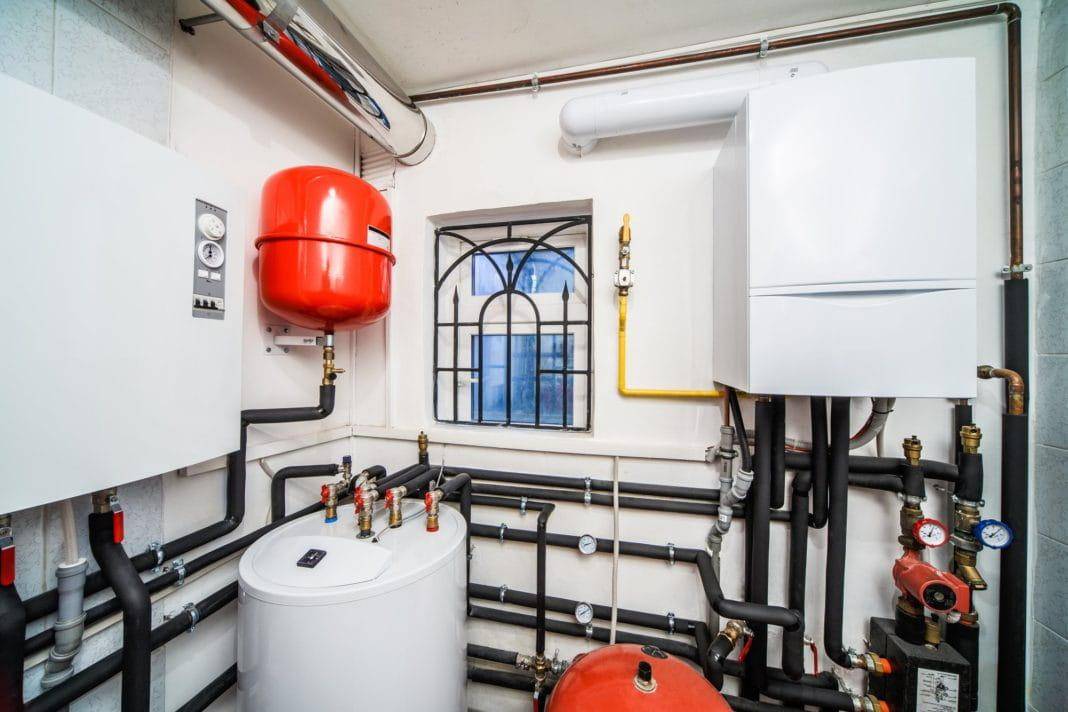

Фото 2. Котельная с двумя газовыми котлами. Приборы установлены на специальном постаменте, обеспечен доступ солнечного света.

Определённые требования предъявляются и к оборудованию, используемому при работе котла:

трубопроводы для газа применяются только металлические;
заземление прибора выполняется с помощью отдельного заземляющего контура;
без наличия газового счётчика, автоматического клапана, перекрывающего подачу газа при утечке, и газоанализатора оборудование в эксплуатацию не принимается.

Справка. Современные газовые агрегаты оснащаются защитной автоматикой различной сложности, отключающей подачу газа при неисправностях.

Электрический котел для частной котельной

Из всех видов котлов, используемых в частном доме, самым безопасным является электрический. Под него не обязательно оборудовать отдельную котельную. При нагреве теплоносителя не выделяются какие-либо продукты сгорания, поэтому и вентиляция для него не нужна.

Монтаж таких котлов выполняется просто, они не создают шума во время работы, за ними легко ухаживать. Электрокотлы имеют высокий КПД, достигающий в отдельных случаях 99%. Недостатком являются высокие требования к мощности сети, а также зависимость от ее стабильной работы.

Поместить электрический котел можно в любом уголке дома, лишь бы это было удобно. Он потребляет много электричества и чаще всего его используют в виде дополнительного источника тепла

Подключение электрического котла выполняют по разным схемам: соединяют его с радиаторами отопления, предусматривают возможность монтажа каскада в случае, когда нужно обогреть большую площадь. Обвязку выполняют по двум схемам — прямой и смесительной. В первом случае температуру регулируют при помощи горелки, а во втором — с использованием смесителя с сервоприводом.

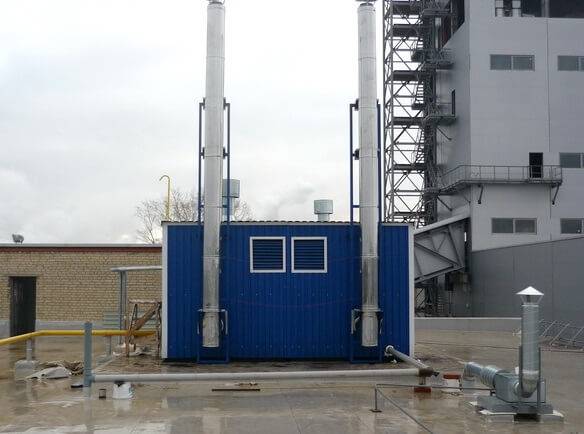

Требования к крыше для возможности установки

При строительстве такого типа котельных необходимо предусмотреть выход напрямую на крышу. Выход к котельной из подъезда дома необходимо выполнять по маршевой лестнице. При угле уклона крыше дома более 10 % обустраивают ходовые мостики размером 1 м, с высотой перил не меньше 0,9 м.

Конструкции трапов и поручней нужно предвидеть из огнестойких стройматериалов. Суммарная нагрузка котельного оборудования не должна превышать расчет нагрузок на кровлю.

Положение котельного здания должно строиться с учетом ветровых нагрузок в климатической зоне размещения и учитывать удельные напряжения, заложенные при проектировании дома.

Схемы котельной в частном доме, нормы и типы проектирования

Стремительное развитие технологий второго тысячелетия проникает во все уголки жизни, это касается квартир, и домов. Модернизации поддаются и системные отопления. В данной статье будет рассмотрено возможные схемы котельной в частном доме. Важным атрибутом при строительстве загородного дома, котельная система, планируемая схема отопления, вид отопления.

Современный котельная для загородного дома помогают его обогреть очень экономно, с использование экологический чистых и неисчерпанных истоков энергии. Но недостаток в том, что монтаж котельной в частном доме обойдется достаточно дорого.

Схема 1 Однотрубная система

Котел отопления газовый или твердотопливный.
Материал труб: сталь, металлопластик, медь, полиэтилен, полипропилен.
Вид радиатора: стальной, алюминиевый, чугунный или биметаллический.
Система отопления: одноконтурная или двухконтурная.

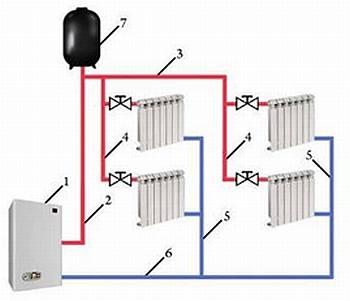

Схема 2 Двухтрубная система

Назначение вентиляции

Вентиляция котельной состоит из двух функциональных подсистем: приток атмосферного воздуха и отвод уходящих газов от отопительного котла.

Назначение системы дымоотвода:

Подача кислорода в составе воздуха в необходимом количестве для полного сжигания топлива. Дефицит кислорода уменьшает эффективность работы котельной установки из-за потерь, вызванных неполным сгоранием топлива. Кроме того несгоревшие частицы топлива проходят по газовому тракту котла и дымоотводящих каналов, вызывают преждевременный износ поверхностей оборудования, заносят сажей дымоходы и загрязняют окружающую среду.
Вывод вредных дымовых газов, образовавшиеся в результате процесса горения. При несоблюдении технологических правил эксплуатации котельного оборудования в части топочных режимов, угарный газ попадает в помещение с образованием опасной концентрации вредных веществ в воздухе, что является угрозой для здоровья окружающих.
Выполняет функции вытяжки газового котла в частном доме при аварийных утечках дымовых газов или природного газа в топочную. Такая ситуация возможна в случае нарушения целостности газопровода, отрыва газового пламени от горелки, а также при падении разрежения в топке.

Требования к котельным для установки котлов на твердом и жидком топливе

Требования по объему, размерам и материалам для котельной такие же. Однако есть несколько специфических, которые связаны с необходимостью организации дымохода и места для хранения топлива. Вот основные требования (в основном они прописаны еще в паспорте котла):

Сечение дымохода не должно быть меньше диаметра выходного патрубка котла. Не допускаются уменьшение диаметра на всем протяжении дымохода.
Конструировать дымоход необходимо с наименьшим числом колен. В идеале он должен быть прямой.
В нижней части стены должно быть приточное отверстие (окно) для поступления воздуха. Его площадь считается от мощности котла: 8 кв. см. на каждый киловатт.
Вывод дымохода возможен через кровлю или в стену.
Ниже входа дымохода должно быть прочистное отверстие — для ревизии и обслуживания.
Материал дымохода и его соединения должны быть газонепроницаемыми.
Устанавливается котел на негорючее основание. Если полы в котельной деревянные, укладывают лист асбеста или картона из минеральной ваты, сверху — лист металла. Второй вариант — подиум из кирпичей, заштукатуренный или обложенный плиткой.
При использовании котла на угле проводка только скрытая, возможна укладка в металлических трубах. Розетки должны запитываться от пониженного напряжения 42 В, а выключатели должны быть герметичными. Все эти требования — следствие взрывоопасности угольной пыли.

Обратите внимание, что проход дымовой трубы через кровлю или стену должен быть сделан через специальный проходной негорючий узел. Котлы на жидком топливе обычно работают шумно. Котлы на жидком топливе обычно работают шумно

Котлы на жидком топливе обычно работают шумно

Стоит несколько слов сказать о котлах на жидком топливе. Их работа обычно сопровождается достаточно высоким уровнем шума, а также характерным запахом. Так что идея поставить подобный агрегат в кухне — не самая лучшая идея. При выделении отдельного помещения стоит позаботиться о том, чтобы стены давали хорошую звукоизоляцию, а запах не проникал через двери. Так как внутренние двери все равно будут металлические позаботьтесь о наличии качественного уплотнения по периметру. Возможно, мешать шум и запахи не будут. Те же рекомендации и для пристроенных котельных, хотя они менее критичны.

https://youtube.com/watch?v=5WbTrODlcNU

Выбор и установка прибора

Для желающих знать, как обустроить котельную собственноручно, важно знать, что перед началом установки стоит подобрать комплект требуемого оборудования. Котёл подбирается в зависимости от климатических условий и объёма комнат для отапливания

Для расчета мощности котла для малогабаритного пространства не более чем 200 квадратных метров, где потолочная поверхность не превышает нескольких метров, а настенная поверхность утеплена, как и оконные, дверные проёмы, не требуется огромных усилий. В этих целях метраж следует умножить на мощность установки, как на фото котельной, приходящейся на каждые 10 метров квадратных пространства. Данный показатель выведен посредством эксперимента для различных российских климатических территорий.

Специалисты расставят необходимое дополнительное оборудование, ориентируясь на проектную документацию, подключат устройство к дымоходу, обустроят автоматизированную систему, а также проведут работы пусконаладочного характера.

Когда нет доступа к централизованной системе отопления, приходится сооружать автономную котельную.

Если профессионально подойти к делу, котельная в частном доме обеспечит высокую отдачу (КПД) отопительной системы в целом, а ее эксплуатация будет безопасной и долговечной.

В этом материале мы подробно разберем процесс выбора отопительного прибора и расскажем на какие моменты обязательно нужно обратить внимание. Кроме того, речь пойдет о выборе правильного места для котельной и правилах его обустройства и вентиляции

Требования к помещениям и воздухообмену

Важным достоинством частного дома, в отличие от городских квартир, является возможность выделения нежилого помещения для установки отопительного оборудования. В действующих нормативных документах приводится ряд требований к размерам и обустройству таких комнат. Основные из них:

общая площадь 4 м2 или больше должна обеспечить возможность размещения котла на расстоянии 350 мм от наружной стены;
высота потолка не менее 2,5 метра;
уровень пола в топочной не ниже нулевой отметки здания;
ширина входной двери от 800 мм, при этом створка должна открываться наружу;
обязательное наличие застекленного окна, площадь которого определяется в зависимости от тепловой производительности газового котла;
норма освещения установлена 0,03 л/м2;
минимальная площадь сечения воздушного канала приточной естественной вентиляции – 8 см2 на каждый кВт мощности отопительного агрегата.

При организации подачи воздуха, необходимо учитывать его количество, используемое для сжигания газа и еще добавить трехкратный воздухообмен по объему помещения.

Все стены и внутренние перегородки должны быть выстроены из негорючих огнеупорных материалов с пределом огнестойкости не менее 45 минут. Планировка комнаты и устройство вентиляционных каналов не должны способствовать распространению пламени при пожаре.

Объем свободного пространства не занятого установленным оборудованием нормируется в зависимости от мощности установленных котлов:

для отопительных агрегатов до 30 кВт – на менее 7,5 м3;
60 кВт – 13,5 м3;
более 60 кВт – 15 м3.

Вентиляция

Устройство вентиляции в помещении котельной необходимо по двум основным причинам. Во-первых, отопительное оборудование нуждается в постоянном поступлении воздуха: чтобы сгорало топливо, ему необходим кислород. Во-вторых, монтаж вентиляции проводят и с точки зрения безопасности: в случае аварийной неисправности оборудования горение может прекратиться, а подача газа нет. Справиться с аварийной утечкой газа поможет вентиляционная система. Систематическое проветривание котельной не позволяет скапливаться в помещении угарному или топливному газу, который вырабатывается в процессе сгорания и опасен для здоровья жильцов. Благодаря эффективной работе вентиляции в помещении котельной на стенах не появится плесень или сырость, а отопительное оборудование прослужит дольше.

По способу циркуляции воздуха вентиляционные системы делятся на два типа: естественные и принудительные. При естественной организации происходит свободный приток и отток воздух под воздействием ветра. В стене прокладываются два отверстия вентиляции – приточное и вытяжное. Чтобы образовывалась тяга, минимальное расстояние между отверстиями должно составлять 25 см. Недостатком естественной вентиляции является зависимость от ветра и условий внешней среды. При обустройстве принудительной вентиляции естественная тяга отсутствует. Подача воздуха организуется за счет специальных вентиляторов. Принудительную систему вентиляции удобно регулировать, она не зависит от погодных явлений. Из минусов можно назвать более высокую стоимость установки, чем в случае с монтажом естественной вентиляции, и возможное появление шума при работе системы.

Технология установки вентиляционной системы в котельной частного дома имеет свои особенностив зависимости от типа отопительного оборудования.

Обустройство котельной – обязательный этап строительства частного дома, предназначенного для круглогодичного проживания. Поскольку отопительная система связана с повышенным риском пожароопасности, котельная в брусовом доме должна соответствовать нормам и требованиям, предъявляемым с точки зрения техники безопасности

Важно обратиться за помощью к специалистам, которые грамотно подберут оборудование и правильно укомплектуют котельную, сделав ее надежно защищенной от возгорания и удобной в эксплуатации. В компании Holz House дома из клееного бруса проектируются с учетом планировки помещения котельной

Узнать стоимость и заказать проект можно у наших менеджеров.

Тип контура отопления

Немалую роль играет тип контура отопления, то есть циркуляция теплоносителя. Движение жидкости имеет пару способов:

вода циркулирует от нагрева котла, поднимаясь к верху;
циркуляция принудительно усиливается за счёт специального насоса. Такие приборы, как правило, бывают настенными и насос включён в систему. Если он отсутствует, его можно монтировать в нижнюю часть самостоятельно.

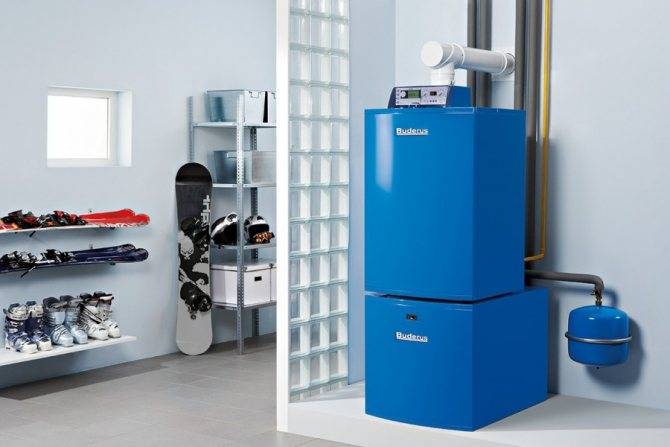

На фото газового котла показаны два типа:

Напольный устанавливается непосредственно на пол, но такая система требует отдельного помещения и дымохода. Данное оборудование имеет довольно большой вес, поэтому требует установку на прочное бетонное, либо железное снование.

Как достоинство можно отметить высокую мощность и результативность работы, простой уход и обслуживание, широкий ряд моделей, работу на разнообразных видах топлива. При этом, многие модели не нуждаются в электрическом заряде.

Такая конструкция отличается: небольшой весовой категорией (максимум 50 килограмм), высокой степенью автоматизации, простотой в применение, бесшумной работой, отсутствием отдельного дымохода. При этом, котёл на стене не может одновременно полноценно прогреть как помещение, так и воду. Он ограничен в уровне мощности и зависит от подачи электрической энергии.

Помещение для котельной

Газовое оборудование подключают непосредственно в помещении котельной. Относительно дома топочные могут располагаться:

внутри — встроенные;
рядом на отдельном фундаменте — пристроенные;
на некотором расстоянии — отдельностоящие.

В соответствии с местом расположения к помещениям предъявляют определенные требования, направленные на обеспечение безопасности при эксплуатации.

Встроенные

Внутри дома согласно СНиП разрешено устанавливать газовое оборудование мощностью до 350 кВт. Котлы до 60 кВт можно размещать в любой комнате. Как правило, это кухня или помещение бытового назначения. Более мощные теплогенераторы располагают на первых или цокольных этажах, в подвале.

Потолок в помещении не должен располагаться ниже 2,5 метров. Вентиляцию рассчитывают на трехкратную замену воздуха в течение часа, то есть сечение вентканалов должно обеспечивать скорость естественной циркуляции количества воздуха, равного тройному объему комнаты.

Размер оконного проема за вычетом переплетов должен соответствовать требованию по безопасности при взрыве. В соответствии с ним площадь легкосбрасываемых конструкций, в данном случае это остекление, рассчитывают из условия 0,03 м² на 1 кубометр помещения.

При мощности теплового агрегата свыше 150 кВт помещение оборудуют отдельным выходом. Независимо от характеристик котла оставляют проход по фронту не менее 1 м.

Пристроенные помещения

Пристроенную котельную с тепловыми агрегатами мощностью до 350 кВт размещают вдоль глухой стены дома. От ближайшей дверного или оконного проема отступают не менее 1 метра. Конструкции топочной не должна жестко примыкать к фундаменту, стенам и крыше жилого дома.

Материал для стен котельной выбирают с учетом минимального предела огнестойкости — 0,75 ч. Конструкции не должны гореть или поддерживать горение.

Высота котельной внутри — не менее 2,5 м. Оборудование размещают так, чтобы было удобно его обслуживать. Размер свободной площадки перед котлом — 1х1 метр.

Пристроенные помещения оборудуются отдельным выходом наружу. Дверь должна открываться на улицу.

Обязательно естественное освещение. Площадь остекления — не менее 0,03 м³ на 1 м³. Вытяжка должна поддерживать часовой трехкратный воздухообмен.

Дверь, ведущую в жилой дом, выполняют из несгораемых материалов. Она должна соответствовать третьему типу пожарной безопасности.

Установка газового котла в кухне

При установке на кухне газовой плиты, водонагревателя и котла мощностью до 60 кВт, к помещению предъявляются требования:

При установке газоиспользующего оборудования руководствуются паспортом предприятия-изготовителя. Стены должны быть из несгораемых материалов, а расстояние до агрегата — не менее 20 мм.

Допускается устанавливать котлы возле стен из сгораемых материалов при условии, что поверхность защищена асбестовым листом толщиной 3 мм и кровельной сталью или штукатуркой. В этом случает от ограждающих конструкций отступают не менее 30 мм. Изоляцию выводят за габариты оборудования по высоте и ширине на 10 и 70 см.

Полы под котлом также защищают от возгорания. На них укладывают листы асбеста и металла таким образом, чтобы их границы превышали габариты корпуса и выступали на 10 см со всех сторон.

Если газовый котел монтируется на кухне

Как было сказано выше, небольшие газовые котлы (до 30 кВт) разрешается устанавливать в кухонном отделении дома. При этом тип камеры сгорания может быть как открытым, так и закрытым, Для отведения продуктов горения допускается использование вентканалов, дымоходов и отверстий в стене. Устанавливать разрешается настенное и напольное оборудование.

Монтируя газовый котел на кухне, необходимо учесть следующее:

Высота потолков должна быть не ниже 2,5 м.
Помещение должно иметь объем от 15 м3.
Вентиляция должна гарантировать трехкратную смену воздуха в течении часа.
В подаче кислорода не должно быть перебоев: важно, чтобы его хватало для поддержания работы газовой горелки.

Точкой установки настенных котлов должны выступать только негорючие основания. При расположении оборудования нужно учитывать требования к расстоянию до боковых стен (не менее 10 см). В коттеджах из пиломатериалов допускается монтаж на трудногорючих или горючих основаниях, предварительно оштукатуренных или оснащенных огнеупорным экраном под газовый котел. Штукатурка накладывается слоем не менее 50 мм.

Устройство котельной

Отопительная система в частном доме включает в себя не только котел и трубы, но и другие, не менее важные для ее эффективного функционирования приборы и коммуникации, располагающиеся в котельной в частном доме по определенной, предварительно рассчитанной и заданной схеме.

Система отопления состоит из:

отопительного котла, являющимся генератором тепла. Благодаря сгорающему в камере сгорания котла топливу теплоноситель нагревается, и тепло от труб и радиаторов поступает из котельной в частном доме в помещение.
бака-водонагревателя. Предназначение бойлера – обеспечение обитателей частного дома горячей водой. По трубке, проходящей внутри бака-водонагревателя, циркулирует нагретый теплоноситель, за счет которого и нагревается вода в бойлере.
распределительного коллектора, состоящего из циркуляционного насоса, гидравлического распределителя и гребенки. Главное предназначение распределительного коллектора — максимально удобное распределение и циркуляция теплоносителя во всех аппаратах системы отопления. а также поддержание температуры теплоносителя.
расширительного бака, необходимого для компенсации повышения давления в отопительной системе вследствие нагрева теплоносителя.
группы безопасности, обеспечивающей защиту отопительного контура от избыточного давления и удаляющей излишки воздуха. В эту группу входят: манометр, воздухоотводчик и предохранительный клапан.
дымохода. От правильности расчета и установки дымохода в котельной в частном доме, монтаж которого выполняется по определенной схеме, в немалой степени зависит безопасность и коэффициент полезного действия отопительной системы.
трубопроводов, запорной арматуры, применяемой для перекрытия потока среды
системы подпитки, осуществляющей контроль снижения давления теплоносителя в отопительной системе при испарении или же различных других утечках.
автоматики, представляющей собой электронное устройство, благодаря которому осуществляется полное управление газовой котельной в частном доме.

Еще по этой теме на нашем сайте:

Монтаж котельного оборудования в деревянном доме
Произведение многих работ, связанных с отопительной системой — это, как правило, ряд взаимосвязанных ответственных мероприятий, направленных непосредственно на достижение конечного успеха — безусловно, эффект состоит.

Правильный проект котельной – площадь и вентиляция
При строительстве частных домов особое значение имеет устройство котельной, поскольку она должна полностью соответствовать разнообразным строительным нормам и правилам.
Оборудуем котельную в частном доме своими руками

Те, кто строит частный дом, обязательно сталкиваются с такой архиважной задачей, как оборудование котельной. Для того чтобы грамотно с ней справиться, а также избежать распространенных

ЦСП плита — применение для пола в частном доме
Деревянный пол создает дополнительный комфорт в комнатах и благоприятную экологическую обстановку. Благодаря крепкому и ровному покрытию, которое создается при помощи цементно-стружечных плит, вы получаете в.

Твердотопливная котельная

Твердотопливных котлов по строительным нормам в жилых комнатах и на кухнях быть не должно. Пристройку корректно размещать рядом с глухой стеной, как показано на фото котельной в частном доме. Для топливной большой мощности строят самостоятельные здания.

Составляющие эффективной схемы отопления на твердом топливе:

соответствующий тепловой генератор,
обвязка котла, включающая циркуляционный насос, трехходовой клапан, группу безопасности,
дымоход,
накопительный водонагреватель,
блок автоматики,
комплекс пожаротушения.

Уголь, торф или дрова – это и есть твердое топливо

В случае с углем важно помнить про взрывоопасность угольной пыли в большой концентрации. Поэтому важно обеспечить защиту электропроводки

Вентиляция – залог безопасной и эффективной работы оборудования

Не только здоровье людей бережет вентиляция в кухне с газовой плитой или котлом.

Для качественного горения газа требуется кислород. При его недостатке в процессе горения в воздух выделяется много угарного газа и недоокисленных веществ. Заметить это можно по желтому цвету пламени, высокому с обильной копотью.

Снижается КПД газового оборудования – топлива прогорает столько же, а тепла выделяется меньше.

Еще большую опасность представляет сам природный газ, который может попасть в воздух помещения, например, если сквозняк задул огонь на конфорке, рассохся шланг подачи газа к плите, сломался газовый котел.

Подбор и монтаж оборудования

Прежде, чем начнется монтаж котельной, необходимо подобрать для нее комплект оборудования. Главную установку – котел, выбирают в зависимости от суммарного объема отапливаемых помещений и климатической зоны, в которой находится дом.

Рассчитать потребную мощность газового котла для небольшого здания (до 200 м2), в котором потолки не выше 3 метров, стены хорошо утеплены, а на окнах и дверях стоит герметичная столярка, не очень сложно.

Для этого общий метраж отапливаемых помещений нужно умножить на удельную мощность котла, которая приходится на каждые 10м2 площади. Этот показатель был экспериментальным путем выведен для разных климатических районов России и выглядит следующим образом:

Южные регионы — 0,7-0,9 кВт;
Средняя полоса — 1,0-1,2 кВт;
Подмосковный регион — 1,2-1,5 кВт;
Северные районы — 1,5-2,0 кВт.

Для дома, площадь жилых помещений в котором составляет 200 м2 (Подмосковье) потребуется газовый котел мощностью 200х1,2/10 = 24 кВт.

Данная формула позволяет определить тепловую мощность котла, используемого только для отопления. Если вы собираетесь ставить двухконтурную отопительную установку, которая будет греть воду для бытовых нужд, то полученную цифру нужно увеличить на 25% — 24х1,25=36 кВт.

Набор оборудования автономной котельной частного дома

«Голый» котел не будет работать без вспомогательного оборудования, которое подбирают проектанты или специалисты, выполняющие монтаж. Зная исходную мощность отопительного агрегата, они рассчитают все остальные параметры (производительность рециркуляционного насоса, емкость расширительного бака и бойлера).

Монтажники расставят вспомогательные агрегаты котельной в соответствии с проектом, подключат котел к дымоходу, установят систему автоматизации и выполнят пусконаладочные работы.

Видео по теме:

Эксплуатация

Использование котельной возможно при наличии квалифицированного персонала. Работников инструктируют специалисты организации, выполняющей монтаж и наладку оборудования. В случае возникновения неисправностей потребуется обращение в соответствующую организацию для ремонта.

Важно правильно эксплуатировать котельную. Источник фото: sdelanounas.ru. Постройка котельной является сложным процессом, выполняющимся в несколько этапов

Для проведения работ необходимы разрешительные документы. Строительство выполняют организации, имеющие соответствующий допуск и штат квалифицированных сотрудников

Постройка котельной является сложным процессом, выполняющимся в несколько этапов. Для проведения работ необходимы разрешительные документы. Строительство выполняют организации, имеющие соответствующий допуск и штат квалифицированных сотрудников.

Что надо знать о вентиляции котельной?

Работающему котлу для поддержания процесса горения нужен кислород, и его приходится брать из воздуха. Необходимо также не дать угарному газу накапливаться в помещении котельной и проникать в дом. Притоку свежего воздуха в помещение котельной по отношению к оттоку положено быть троекратным.

В котельной надо сделать приточную и вытяжную вентиляцию. Для естественного вентилирования котельной в противоположной от котла стене прорубается канал диаметром 13-15 см при мощности котла до 35-40 кВт и 17 см при большей мощности. В него вставляется вентиляционная труба, укомплектованная заслонкой и сеточкой.

Естественную вентиляцию котельной легко сделать самостоятельно. Но она не позволяет контролировать приток и отток воздуха, качество вентиляции зависит от погодных условий

Если котельная размещена в обособленном помещении, то подачу воздуха снаружи можно обеспечить через жалюзийные решетки, устанавливаемые непосредственно во входной двери – в нижней ее части.

Норматив на размер приточных отверстий – не менее 8 см2 поперечной площади на 1 кВт мощности котла, если воздушная тяга происходит с улицы. Вентиляцию котельной связывают и с вентиляционной системой всего дома. Если воздух поступает изнутри, размер отверстия надо рассчитывать, исходя из другого норматива – 30 см2 на 1 кВт.

Альтернативой естественной вентиляции или дополнением к ней является принудительная вентиляция. Чтобы сократить потребление электроэнергии, ее подключают к котловому оборудованию – вентиляторы будут вращаться только при работающем котле. В газовой и дизельной котельных вентиляционную систему следует поместить в корпус во избежание воспламенения, взрыва.

Новшеством для тех, кого интересует специфика устройства котельной в частном доме, станут автоматизированные климат-системы. Они поддерживают заданные климатические параметры в помещении в автоматическом режиме и изменяют их при необходимости без участия человека.

Котельная в пристройке с вертикальным дымоходом из стали на естественной тяге. Более долговечной будет керамическая труба. Как вариант можно рассмотреть керамический дымоход в стальном корпусе. Он сохраняет преимущество по долговечности, но более прост в монтаже

Все отопительные котлы оснащены камерой сгорания открытого или закрытого типа. Для оборудования с закрытой камерой сгорания ограничений по объему помещений нет, наличие окна тоже не обязательно.

В первом случае дым отводится наружу посредством естественной тяги через вертикальную дымовую трубу. Часть воздуха из помещения уходит туда же, и поэтому приходится обеспечивать постоянное проветривание помещения.

Во втором случае продукты горения удаляются из камеры принудительно с помощью вентилятора через особый двойной дымоход – коаксиальный. В нем одна труба вложена в другую. По внутренней движется дым, по внешней в обратную сторону поступает необходимый для поддержания горения воздух.

Длина обычного вертикального дымохода – не менее 5 метров. Его конец должен выступать за пределы верхнего конька крыши, и не всегда технически возможно соорудить под него сквозную шахту

Дымоход по принципу «труба в трубе» более короткий и может быть направлен горизонтально. Для обоих типов дымоходов важно, чтобы площадь сечения дымовой трубы была не меньше площади сечения патрубка, к которому она подключается. И, наконец, несколько слов о конструкции горелок. Они бывают атмосферными и наддувными

Устройства первого типа используются только в газовых котлах. Газ в них подается за счет давления, образующегося в газовой магистрали или баллоне. Слышно, как горит пламя, иного шума нет

Они бывают атмосферными и наддувными. Устройства первого типа используются только в газовых котлах. Газ в них подается за счет давления, образующегося в газовой магистрали или баллоне. Слышно, как горит пламя, иного шума нет

И, наконец, несколько слов о конструкции горелок. Они бывают атмосферными и наддувными. Устройства первого типа используются только в газовых котлах. Газ в них подается за счет давления, образующегося в газовой магистрали или баллоне. Слышно, как горит пламя, иного шума нет.

В устройствах второго типа вентилятор смешивает газ с воздухом, чтобы горение было более ровным. С шумом вентилятора приходится мириться. Котлы с наддувными горелками работают и на газе, и на дизельном топливе, для них требуется дымоход меньшего сечения.

В коаксиальном дымоходе воздух с улицы, проходя по трубе, нагревается от внутреннего канала, по которому движутся продукты сгорания. Воздух попадает в топку подогретым, что уменьшает расход топлива и повышает КПД оборудования

Как обустраивается котельная в частном доме: нормы проектирования и устройства
