Как сделать солнечную батарею из панелей своими рукамии — разъясняем по пунктам

Солнечная батарея из сд дисков

Для создания потребуется:

  • Специальный светодиод прямоугольной формы.
  • Компакт диск.
  • Специальная крышка блокирующая утечку солнечной энергии.
  • Болт.
  • Пару проводов.

Процесс создания

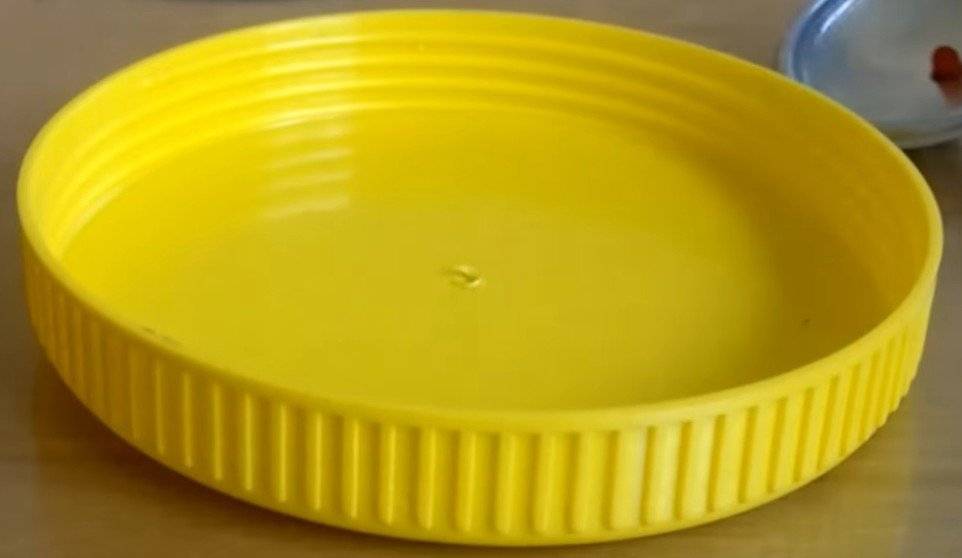

Первым делом выполняем работу с крышкой. В ней нужно проколоть отверстие. Это можно сделать аккуратно ножницами, гвоздем или шилом.

Далее вкручиваем шуруп в пробку.

После этого берем CD диск и кладем его на крышку. Затем все закручиваем.

В итоге у нас появилась готовая цельная конструкция усиливающая и концентрирующая солнечный свет.

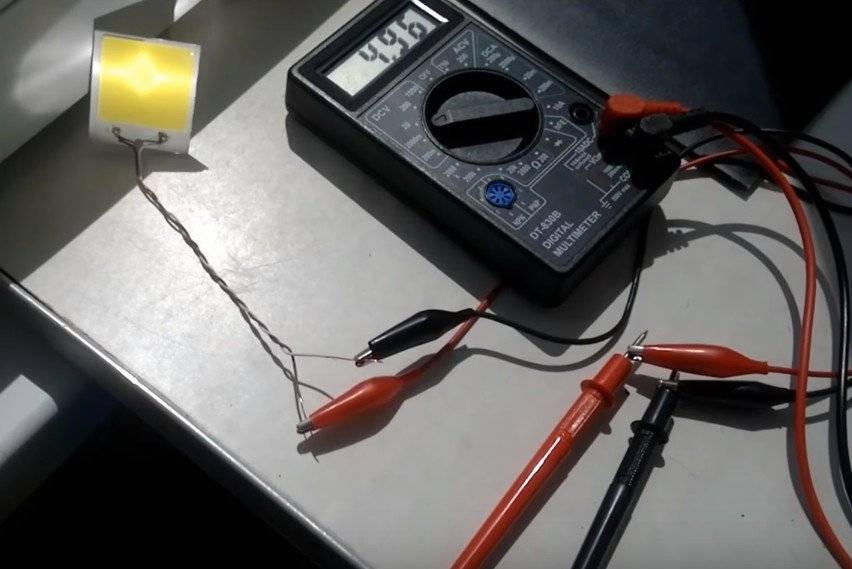

Теперь чтобы получить электричество перенаправляем луч солнца на светодиод. В итоге генерируется около 5 вольт энергии.

Таким образом если это запаковать в нехитрую конструкцию можно получать нужное количество электричества. Затраты при этом будут самые минимальные.

Преимущества и недостатки природной энергии

Чем же так хороша природная энергия и что толкает на установку модулей не только частных лиц, но и владельцев крупных предприятий? Основными достоинствами солнечных преобразователей являются:

  • доступность источника электричества, которое обойдется пользователю бесплатно;
  • положительное влияние на сохранность окружающей среды;
  • долговечность приборов;
  • простой монтаж и принцип действия;
  • отсутствие проблем при повышении цен на коммунальные услуги.

Однако среди всех достоинств, панели имеют недостатки в виде:

  • очень большой стоимости;
  • приобретения повышенного количества фотоэлементов для удовлетворения потребностей большой семьи или помещения с площадью более 50 кв. м;
  • спада производительности при работе панели в пасмурную погоду.

Сборка

При первой сборке лучше воспользоваться заготовленной разметочной подложкой, помогающей расположить ровно элементы друг от друга. Основу выполняем из фанеры с обязательным маркированием уголков конструкции. После пайки на элемент батареи с обратной стороны крепим кусок ленты для монтажа, и таким образом их переносим. Герметизации подвергаются исключительно соединительные части.

Дальнейшие действия выглядят следующим образом:

  • Выложите элементы на поверхность стекла.
  • Между элементами оставьте расстояние и прижмите их грузами.
  • Пайку сделайте по электрической схеме, то есть «Плюсовые» дорожки размещаются на лицевой стороне, а «минусовые» дорожки — на обратной стороне.
  • Аккуратно припаяйте серебряные контакты.
  • Соедините по этому принципу все элементы. В крайних элементах контакты выводят на шину «плюс» и «минус».

Рекомендуется также поставить «среднюю» точку, с двумя дополнительными шунтирующими диодами. Клемму устанавливают с внешней стороны нашей рамы. В качестве выводящих проводов можно использовать акустический кабель в изоляции. Все провода прочно фиксируются силиконом.

Грамотная конструкция системы позволит обеспечить необходимую мощность батареи. При расчете конструкции учитывают, что для изготовления одной солнечной батареи всегда берут солнечные модули только одного размера, так как в системе максимальный ток ограничен током самого малого элемента.

Стандартные расчеты показывают, что в солнечный день получают с 1 метра панели около 120 Вт мощности. Конечно, такая мощность не даст необходимого напряжения даже для компьютера. Но уже панель в 10 метров даст 1 кВт энергии и обеспечит энергией работу основных приборов дома: светильников, телевизора, холодильника и компьютера. Для обычной семьи из 4 человек необходимо в месяц около 300 кВт, поэтому система, установленная оптимально с южной стороны, размером 20 метров обеспечит семейные потребности в электроэнергии

С целью оптимизации потребления энергии для освещения важно использовать в доме лампочки переменного тока — светодиодные и люминесцентные

Как паять элементы для солнечной батареи

Немного об обращении с кремниевыми пластинами. Они очень-очень хрупкие, легко трескаются и ломаются

Потому обращаться нужно с ними с крайней осторожностью, хранить в жесткой таре подальше от детворы

Работать нужно на ровной твердой поверхности. Если стол покрыт клеенкой, положите лист чего-то твердого. Пластина не должна прогибаться, а всей поверхностью жестко опираться на основу. Причем основание должно быть гладким. Как показывает опыт, идеальный вариант — кусок ламината. Он, жесткий, ровный, гладкий. Паяют на тыльной стороне, не на лицевой.

Все что понадобится для сборки солнечной панели своими руками

Для пайки использовать можно флюс или канифоль, любой из составов в маркере для пайки. Тут у каждого свои пристрастия. Но желательно, чтобы состав не оставлял следов на матрице.

Укладываете кремниевую пластину лицом вверх (лицо — синяя сторона). На ней есть две или три дорожки. Их промазываете флюсом или маркером, спиртовым (не водно-спиртовым) раствором канифоли. В комплекте с фотопреобразователями идет обычно тонкая контактная лента. Иногда она нарезана на куски, иногда идет в катушке. Если лента намотана на катушку, отрезать нужно кусок, равный двойной ширине солнечного элемента, плюс 1 см.

На обработанную флюсом полосу припаиваете отрезанный кусок. Лента получается намного длиннее пластинки, весь остаток остается с одной стороны. Старайтесь вести паяльник не отрывая. Насколько это возможно. Для более качественной пайки на кончике жала у вас должна быть капля припоя или олова. Тогда пайка будет качественной. Непропаянных мест быть не должно, хорошо все прогревайте. Но не давите! Особенно по краям. Это очень хрупкие изделия. Поочередно припаиваете ленты на все дорожки. Фотопреобразователи получаются «хвостатые».

Лицевая сторона — синяя. На ней есть несколько дорожек (две или три) к которым нужно припаять проводники. Серая — это тыльная сторона. К ней потом припаивают проводники от идущей выше пластинки

Теперь, собственно, о том, как собрать солнечную батарею своими руками. Приступаем к сборке линейки. С обратной стороны пластинки тоже есть дорожки. Теперь «хвост» от верхней пластины припаиваем к нижней. Технология такая же: дорожку промазываем флюсом, потом пропаиваем. Так последовательно соединяем нужное количество фотоэлектрических преобразователей.

В некоторых вариантах на задней стороне не дорожки, а площадки. Тогда пайки меньше, но претензий по качеству может быть больше. В этом случае промазываем флюсом только площадки. И паяем тоже только на них. Вот, собственно, все. Собранные дорожки можно переносить на основание или корпус. Но есть еще множество хитростей.

Паять нужно на твердой ровной поверхности

Так, например, между фотоэлементами нужно выдерживать определенное расстояние (4-5 мм), что без фиксаторов не так и легко. Малейший перекос, и есть возможность порвать проводник, или сломать пластинку. Потому для задания определенного шага на кусок ламината приклеивают строительные крестики (используются при укладке плитки), или делают разметку.

Об использовании солнечной энергии для отопления дома можно прочесть тут.

Герметизация

После того как испытания покажут работоспособность всех элементов наступает этап герметизации уже уложенных в каркас фотоэлементов. Для этой цели лучше всего подходит эпоксидный клей.

Но его применение неизбежно вызовет удорожание всего проекта “панели своими руками”. Хотя эпоксидку вполне можно заменить силиконовым герметиком, но не любым, а тем, который предназначен для использования при отрицательных температурах окружающей среды.

Герметизацию можно делать по–разному:

  • залить все сделанные элементы сразу от края и до края;
  • заполняются пустоты между фотоэлементами и краями рамки.

При работе следует учесть некоторые моменты:

  • Поверхность должна быть идеально ровной. Иначе, элементы под свои весом поползут в сторону.
  • Затвердевание происходит быстрее при высоких температурах окружающего воздуха. Для всех герметиков есть своя инструкция.

Если все учтено и выполнено правильно, в результате получим водоотталкивающую и абсолютно прозрачную поверхность. Собираем панель дальше.

Особенности крепления крышки:

  1. После гидроизоляции собранной батареи ее можно закрывать крышкой и фиксировать. Но сделать это можно только после того как клеевой состав полностью засохнет. Если поторопиться и закрепить крышку, клей будет испаряться и останутся мутные полосы на оргстекле.
  2. На кабель, который теперь выходит из панели, изготовить двухконтактный разъем для контроллера.
  3. Работа батареи еще раз проверяется.

Теперь панель, собранная своими руками в домашних условиях, готова к установке и ее подключению к домашней гелиосистеме.

Способ изготовления солнечных батарей

Сначала определимся что нужно:

  • Фотоэлементы.
  • Основание для крепления самого ценного.
  • Площадка где будет стоять будущая электростанция.

Теперь разберемся детальнее с каждым пунктом.

Сборка солнечных модулей из кремниевых фотоэлементов

Фотоэлементы с одного бока покрыты тонким слоем фосфора. Иногда там может быть бор.

Данный слой концентрирует в одном месте большое количество электронов. Они не разбегаются так как удерживаются фосфорной пленкой.

На пластине прикреплены металлические дорожки, по которым в дальнейшем протекает электрический ток. Данные кремневые элементы достаточно хрупкие поэтому будьте аккуратными при работе с ними.

Уровень напряжения зависит от количества таких полноценных пластинок.

Основные составляющие части:

  1. Кремневые пластины.
  2. Рейки.
  3. ДСП, несколько листов.
  4. Уголки из алюминия.
  5. Поролон толщиной 1,5-2,5 см.
  6. Что-то прозрачное для основания кремниевых пластин. Обычно это оргстекло.
  7. Шурупы или саморезы.
  8. Герметик.
  9. Провода.
  10. Клейма.
  11. Диоды.

Так же потребуются такие инструменты как:

  • Ножовка.
  • Шуруповерт.
  • Паяльник.
  • Мультиметр.

Для самостоятельной сборки солнечного модуля используют моно или поликристаллические фотоэлементы с параметрами 3 на 6 дюйма. Их можно отыскать в любом китайском магазине. Чтобы с экономить можно приобрести «специальные группы-пачки». Правда в них часто встречается брак.

Масса торговых точек продает фото пластины пачками по 36 или 72 штуки.

Чтобы соединить разделенные пластины-модули нужны специальные шины. А что бы сборку включить потребуются клеймы.

Теперь, когда с кремневыми фотоэлементами стал все ясно, идем собирать основание.

Остов для солнечной батареи

Это самое простое что можно изготовить в домашних условиях! Обычно его выполняют из реечек или алюминиевого профиля. Его без проблем можно приобрести в хозяйственном магазине. Целесообразно работать с алюминием по следующим причинам:

  • Он легкий и не очень давит на опорную установку.
  • Не ржавеет.
  • Не поглощает влагу.
  • Не подвержен гниению в отличие от древесины.

Прозрачный элемент

При покупке обратите внимание на:

  • Процент преломления солнечного света. Чем он ниже, тем лучше! КПД пластин будет больше.
  • На сколько он поглощает инфракрасные лучи.

На его роль подойдут:

  • Плексиглас.
  • Поликарбонат. Чуть хуже.
  • Оргстекло.

От уровня поглощения зависит будет ли повышаться температура на кремниевых пластинах. Лучше всего пользоваться антибликовым прозрачным стеклом.

Определяемся с местом

Размер солнечного модуля зависит от количества, фотоэлементов, которые будут в него установлены. Лучше всего ставить батареи в место куда свет солнца падает со всех сторон. Так же можно оснастить подобную электростанцию автоматическим поворотом. То есть она будет всегда повернута к солнцу за счет этой штуки. Поворотное устройство для солнечной батареи можно изготовить своими руками.

Проследите за тем чтобы тени домов и деревьев не падали на нашу самодельную солнечную батарею.

Угол наклона зависит от:

  • Климата.
  • Того где находится дом.
  • Времени года.

Солнечные элементы питания выдают максимальный КПД в тот момент, когда лучи падают перпендикулярно.

По некоторым расчетам было выяснено что 1кв метр выдает 120 Вт. В результате этого можно предположить, что на обычный дом в месяц будет уходить 300 кВт. Поэтому нужно задействовать площадь в 20 квадратных метров.

В результате всего выше сказанного солнечная батарея, выполненная своими руками, поможет сэкономить часть средств на электричество.

Коллектор Станилова

Инженер Станислав Станилов представил миру самую универсальную конструкцию солнечного коллектора. Основной идеей использования разработанного им устройства является получение тепловой энергии за счет создания парникового эффекта внутри коллектора.

Конструкция коллектора

Конструкция этого коллектора очень проста. По сути, это солнечный коллектор из стальных труб, сваренных в радиатор, который помещён в деревянный контейнер, защищённый теплоизоляцией. В качестве теплоизоляционного материала могут выступать минеральная вата, пенопласт, понополистирол.

На дно коробки кладется оцинкованный металлический лист, на который монтируется радиатор. И лист, и радиатор окрашиваются в чёрный, а сама коробка покрывается белой краской. Разумеется, контейнер накрывается стеклянной крышкой, которая хорошо герметизируется.

Материалы и детали для изготовления

Для сооружения такого самодельного солнечного коллектора для отопления дома понадобится:

  • стекло, которые будет служить в качестве крышки. Размер его будет зависеть от габаритов короба. Для хорошей эффективности лучше подбирать стекло размером 1700 мм на 700 мм;
  • рама под стекло – её можно сварить самостоятельно из уголков или сколотить из деревянных планок;
  • доска для короба. Тут можно использовать любые доски, даже с разборки старой мебели или дощатого пола;
  • прокатный уголок;
  • соединительная муфта;
  • трубы для сборки радиатора;
  • хомуты для крепления радиатора;
  • лист оцинкованного железа;
  • приёмная и выпускная труба радиатора;
  • бак объемом 200−300 литров;
  • аквакамера;
  • теплоизоляция (листы пенопласта, пенополистирола, мин. вата, эковата).

Этапы работ

Этапы изготовления коллектора Станилова своими руками:

  1. Из досок сколачивается контейнер, дно которого укрепляется брусьями.
  2. На дно укладывается теплоизолятор. Основание должно быть особенно тщательно утеплено, чтобы избежать утечки тепла у теплообменника.
  3. После на дно короба устраивают оцинкованную пластину и устанавливают радиатор, который сваривается из труб, и закрепляют его стальными хомутами.
  4. Радиатор и лист под ним окрашиваются в черный цвет, а короб – в белый или серебристый.
  5. Бак с водой должен быть установлен под коллектором в теплом помещении. Между ёмкостью для воды и коллектором нужно устроить теплоизоляцию, чтобы трубы находились в тепле. Бак можно поместить в большую бочку, в которую можно засыпать керамзит, песок, опилки и т.д. и таким образом утеплить.
  6. Над баком нужно установить аквакамеру для того чтобы в сети создавалось давление.
  7. Монтаж солнечного коллектора своими руками нужно осуществлять на южной стороне кровли.
  8. После того как все элементы системы готовы и установлены, нужно соединить их в сеть полудюймовыми трубами, которые должны быть хорошо утеплены, дабы уменьшить теплопотери.
  9. Неплохо будет соорудить и контроллер для солнечного коллектора своими руками, так как заводские устройства эксплуатируются недолго.

Идеи из подручных материалов

Можно сделать солнечную батарею своими руками из подручных материалов. Рассмотрим самые популярные варианты.

Солнечная батарея из фольги

Многие удивятся, узнав, что фольгу можно применять для изготовления солнечной батареи своими руками. На самом деле, в этом нет ничего удивительного, ведь фольга увеличивает отражающие способности материалов. Например, для уменьшения перегрева панелей, их кладут на фольгу.

Как сделать солнечную батарею из фольги?

Нам понадобится:

  • 2 «крокодильчика»;
  • медная фольга;
  • мультиметр;
  • соль;
  • пустая пластиковая бутылка без горлышка;
  • электрическая печь;
  • дрель.

Очистив медный лист и вымыв руки, отрезаем кусок фольги, кладем его на раскаленную электроплиту, нагреваем полчаса, наблюдая почернение, затем убираем фольгу с плиты, даем остыть и видим, как от листа отслаиваются куски. После нагревания оксидная пленка пропадает, поэтому черный оксид можно аккуратно удалить водой.

Затем вырезается второй кусок фольги такого же размера, как и первый, две части сгибаются, опускаются в бутылку так, чтобы у них не было возможности соприкоснуться.

Далее «крокодильчики» прицепляются к панели, провод от ненагретой фольги — к плюсу, от нагретой — к минусу, соль растворяют в воде и выливают раствор в бутылку. Батарея готова.

Также фольгу можно применять для подогрева. Для этого ее необходимо натянуть на раму, к которой затем нужно подсоединить шланги, подведенные, например, к лейке с водой.

Вот мы и узнали, как самому сделать солнечную батарею для дома из фольги.

Солнечная батарея из транзисторов

У многих дома завалялись старые транзисторы, но не все знают, что они вполне подойдут для изготовления солнечной батареи для дачи своими руками. Фотоэлементом в таком случае является полупроводниковая пластина, находящаяся внутри транзистора. Как же изготовить солнечную батарею из транзисторов своими руками? Сначала необходимо вскрыть транзистор, для чего достаточно срезать крышку, так мы сможем разглядеть пластину: она небольших размеров, чем и объясняется низкий КПД солнечных батарей из транзисторов.

Далее нужно проверить транзистор. Для этого используем мультиметр: подключаем прибор к транзистору с хорошо освещенным p-n переходом и замеряем ток, мультиметр должен зафиксировать ток от нескольких долей миллиампера до 1 или чуть больше; далее переключаем прибор в режим измерения напряжения, мультиметр должен выдать десятые доли вольта.

Прошедшие проверку транзисторы размещаем внутри корпуса, например, листового пластика и спаиваем. Можно изготовить такую солнечную батарею своими руками в домашних условиях и использовать ее для зарядки аккумуляторов и радиоприемников маленькой мощности.

Солнечная батарея из диодов

Также подходят для сборки батарей старые диоды. Сделать солнечную батарею своими руками из диодов совсем несложно. Нужно вскрыть диод, оголив кристалл, являющийся фотоэлементом, затем нагревать диод 20 секунд на газовой плите, и, когда припой расплавится, извлечь кристалл. Остается припаять вытащенные кристаллы к корпусу.

Мощность таких батарей невелика, но для электропитания небольших светодиодов ее достаточно.

Солнечная батарея из пивных банок

Такой вариант изготовления солнечной батареи своими руками из подручных средств большинству покажется очень странным, но сделать солнечную батарею своими руками из пивных банок просто и дешево.

Корпус сделаем из фанеры, на которую поместим поликарбонат или оргстекло, на задней поверхности фанеры зафиксируем пенопласт или стекловату для изоляции. Фотоэлементами нам послужат алюминиевые банки

Важно выбрать именно банки из алюминия, так как алюминий менее подвержен коррозии, чем, например, железо и обладает лучшим теплообменом

Далее в нижней части банок проделываются отверстия, крышка срезается, и ненужные элементы загибаются для обеспечения лучшей циркуляции воздуха. Затем необходимо очистить банки от жира и грязи с помощью специальных средств, не содержащих кислоты. Далее необходимо герметично скрепить банки между собой: силиконовым гелем, выдерживающим высокие температуры, или паяльником. Обязательно нужно очень хорошо просушить склеенные банки в неподвижном положении.

Прикрепив банки к корпусу, окрашиваем их в черный цвет и закрываем конструкцию оргстеклом или поликарбонатом. Такая батарея способна нагревать воду или воздух с последующей подачей в помещение.

Мы рассмотрели варианты того, как сделать солнечную панель своими руками. Надеемся, что теперь у вас не возникнет вопроса, как сделать солнечную батарею.

Солнечная панель своими руками: особенности

Умельцы, которым удалось собрать солнечные батареи, зачастую расхваливают свои творения за характеристики, якобы не уступающие заводским. А цена вопроса, в этом случае, приятно радует. Основную проблему при конструировании составляет герметизация батареи с обратной стороны. Большинство специалистов фиксируют солнечные элементы между двумя стёклами.

Очередным этапом на пути получения солнечной батареи, будет самостоятельная припайка токопроводящих дорожек к лицевой стороне элемента, имеющую синюю, либо чёрную расцветку. Именно этой стороной батарея будет поглощать солнечные лучи. Обратная сторона элемента – плюс, а лицевая – минус.

Вначале рекомендуется пропайка всей длины дорожки элемента. Не забывая о сохранении концов, длиною в 6 сантиметров. Почему именно 6 см? Всё просто. Изготавливая самодельные солнечные батареи, нужно учесть, что наиболее оптимальна именно эта длина: ширина зазора между элементами (2-3 мм) и тыльной стороной элементов контактной площадки.

Не забывайте, что данный элемент чрезвычайно хрупок. Сборка не особо сложна. В первую очередь, Вам необходимо подготовить токопроводящие дорожки, предварительно их нарезав. Далее, каждая дорожка припаивается к элементу. Не забудьте, смочить контакт флюсом, а уже потом займитесь паянием. Для этого подойдёт обычный припай (40% свинца)

 Оконные рамы и герметизация

Параллельно с заказом элементов, Вам потребуется самому произвести заказ и на оконной фабрике. Самоделки на солнечных батареях, в основном, крепятся на стекло, поэтому позаботьтесь о его заказе. Прикупите алюминиевые рамы и не калённые стёкла (5 мм) нужного размера, исходя из количества элементов будущей батареи. В среднем, данный заказ «отнимает» у кошелька 100-120 долларов.

Положив стекло на табуреты, следует позаботиться о герметизации солнечной батареи. Для этого подойдёт силиконовый герметик, предназначенный для строительства. Между резинкой (штапиком) и стеклом делаем дорожки при помощи герметика. Выливая по краям, приподнимаем по очереди четыре края стекла. Обезжириваем стекло спиртом и наносим состав повышающий адгезию используемого компаунда. О том, стоит ли использовать компаунд и как выбрать нужный вариант, мы поговорим далее.

Самодельная батарея без герметизации – дело провальное! После спайки элементов, важно ограничить количество находящегося внутри воздуха, который в дальнейшем повлияет на производительность батареи

Ламинирующая плёнка, эпоксидная смола или резиновый компаунд: что лучше?

Некоторые умельцы герметизируют ламинирующей плёнкой. Это ошибочный способ, поскольку данная плёнка легко отслаивается и ломает не только элементы, но и самодельные солнечные батареи в целом.

Недорогой альтернативой плёнке, является белый компаунд «Пентэласт-711». В комплекте к этому резиновому герметику идёт средство, которое повышает адгезию и служит отличным дополнением к компаунду. Учтите, что герметик очень быстро застывает после смешивания (10-20 минут). Размешивайте его маленькими порциями и тут же наносите на поверхность солнечной батареи. В первую очередь, смажьте свободное пространство между элементами.

Герметик легко разрезается и поддаётся физической обработке. Такая сборка выдерживает сильные морозы (до-40) и неимоверную жару. Единственный серьёзный минут герметика — подтекание под солнечные элементы. Протекая, «Пентэласт-711» оставляет кое-где воздух между элементами и стеклянной поверхностью. В этой среде наблюдается преломление солнечных лучей, частично влекущее потерю энергии, от чего и страдают самоделки на солнечных батареях.

Альтернативой вышеописанному герметику, может послужить эпоксидная смола с соответствующим отвердителем. Идеальным вариантом послужит «Эм-См-Про 7/50». Имея высокую пластичность, смола не претерпевает существенных изменений во время перепадов температур. При использовании отвердителя «921с», эпоксидная смола превосходит всех конкурентов. По своей консистенции, она напоминает воду. Самостоятельная заливка почти не оставит пузырьков. Собрать самому, используя смолу – сохранить себе и время и деньги.

Единственный ощутимый минут эпоксидной смолы — долгий период застывания (2-4 суток). При её покупке, не забудьте приобрести и адгезирующее вещество. Стоимость эпоксидной смолы и отвердителя весьма демократична. При покупке 1 кг «921с» и 2 кг смолы, вы отдадите максимум 50 долларов.
