Как сделать регистр отопления своими руками: инструкция по сборке и монтажу

Самодельные регистры отопления

Увеличивая площадь теплообмена и объёмную составляющую теплоносителя, конечно же, достичь нужной температуры в помещении проще. Поэтому достаточно многие владельцы недвижимости, пользуясь отсутствием применения контроля отбора тепла в каждой конкретной точке, наращивают теплосъём путём изготовления радиаторов нестандартных конструкций.

По факту это запрещено, так как видится нерациональным подходом к потреблению энергоресурсов. На практике – о ресурсах думают меньше, чем о собственном благополучии. С вариантами экономного обогрева гаража ознакомит следующая статья, с содержанием которой мы советуем ознакомиться. Однако ближе к делу.

Регистр отопления, изготовленный своими руками и установленный в одном из подсобных помещений технического назначения. Это четырёхтрубное схемное решение с подводкой и отводом теплоносителя на одной стороне

Сделать регистр отопления собственноручно – задача относительно несложна, тем более, если имеются навыки сварщика и под руками есть сварочный аппарат. Останется лишь приобрести в нужном количестве трубы подходящего диаметра и листовой металл.

Как улучшить эффективность регистров

Слой краски должен быть минимален — это уменьшает теплоотдачу. Необходимо регулярно мыть и очищать от пыли приборы — это также увеличивает теплоотдачу.

Нельзя заставлять отопительные системы мебелью, закрывать неметаллическими экранами (из дерева, гипсокартона, бамбука, пластмассы), плотными шторами. Металлическими экранами тоже нежелательно, но красота требует жертв.

Самые эффективные материалы с точки зрения теплопередачи — медь, алюминий и оребренные трубы, особенно биметаллические — нержавейка с алюминием.

Проложенный за отопительный прибор пятимиллиметровый слой пенофола (фольгированного вспененного полиэтилена) повышает температуру в помещении на один градус Цельсия.

Самодельный регистр отопления

Регистр отопления — это достаточно простая конструкция из нескольких трубопроводов, идущих горизонтально или вертикально. Между собой они соединяются перемычками. Изготавливаются регистры из гладких стальных труб, которые могут быть круглыми, прямоугольными и квадратными. Иногда они комбинируются между собой, но обычно для одного регистра выбираются трубы одной формы.

Трубы для отопительных регистров могут быть не только из углеродистой стали. Используются также оцинкованная, нержавеющая стать, алюминий, латунь и медь. Однако трубы из таких металлов стоят дороже, кроме того, их куда сложнее собирать и обрабатывать своими руками.

Самые простые регистры, которые можно сделать самостоятельно из профильной стальной трубы — секционные, причём секций может быть всего две, а также змеевиковые, в виде буквы S.

В секционных регистрах отрезки профильных труб с заглушками на торцах располагаются параллельно друг другу. Между собой они соединяются трубками меньшего сечения, что обеспечивает заполнение регистра теплоносителем с двух сторон.

Важно! Чем ближе к краю профильной трубы устанавливаются переходные перемычки, тем более высокой будет теплоотдача секционной конструкции. В основном для создания отопительных регистров своими руками используются профильные трубы диаметром от 80 до 150 миллиметров

Для начала нужно вычислить, сколько вообще секций и какого размера змеевик вам нужен для отопления конкретной комнаты. Приведём вам схему, которую профессиональные проектировщики могут назвать упрощённой, но она вполне устроит домашних умельцев

В основном для создания отопительных регистров своими руками используются профильные трубы диаметром от 80 до 150 миллиметров. Для начала нужно вычислить, сколько вообще секций и какого размера змеевик вам нужен для отопления конкретной комнаты. Приведём вам схему, которую профессиональные проектировщики могут назвать упрощённой, но она вполне устроит домашних умельцев.

Для начала вычисляем объём комнаты, помните формулу из школьного курса: V=L*W*H, перемножаем длину, ширину и высоту помещения.

Теперь нам нужно узнать, сколько тепла в Вт нам нужно для этой комнаты:

Qп.т=V*k*(Tвн–Tнар)

В этой формуле V у нас объём помещения, k — коэффициент теплопередачи стен, Tвн — температура внутри здания, а Tнар — температура на улице.

Рассчитываем, сколько тепла будет выделять один регистр:

Qр=q*L*(1–n)

Здесь q обозначает тепловой поток от каждой трубы, идущей вертикально или горизонтально. Это значение примерно составляет 20–30 Вт/м. Под L понимаем длину труб регистра в метрах, а под n — коэффициент неучтённых тепловых потоков. Для металлических труб этот показатель составляет 0,1.

Теперь просто вычислить количество регистров: N=Qп.т/Qр.

Важно! Расстояние между трубами регистра оказывает влияние на его теплоотдачу. К высоте профильной трубы прибавьте 50 миллиметров, чтобы получить оптимальное расстояние между рядами конструкции

Помимо самих труб для регистра, вам потребуются патрубки, стальной лист для заглушек, арматура (уголки), а также отводы, которые должны подходить к диаметру выбранной трубы. Не забудьте о кране Маевского!

Для нарезки кусков трубы нужного размера советуем использовать дисковую пилу. Не забудьте, что вам нужно будет вырезать в секциях отверстия для соединительных перемычек, заранее отметьте, где они будут располагаться.

Между собой все металлические детали соединяются с помощью сварочного аппарата, для придания регистру более эстетического вида его нужно покрасить специальной краской для радиаторов.

Признаем, что чаще всего самодельные отопительные регистры используются для обогрева гаражей, домашних мастерских, теплиц и других хозяйственных помещений. Такие конструкции позволяют сэкономить, но для жилых помещений всё же чаще используются заводские радиаторы. опубликовано

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

Инструкция по самостоятельному изготовлению регистров

Изготовить своими руками проще всего стальной теплообменник, хотя и его сборка потребует навыков по работе со сварочным и шлифовальным оборудованием и соблюдения определенных правил.

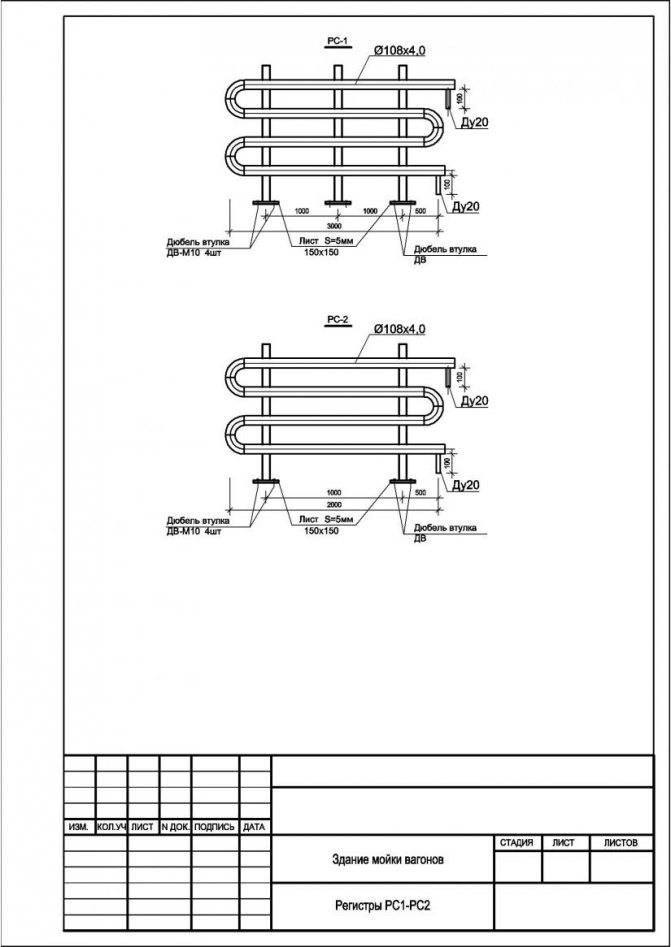

• Перед монтажом необходимо выполнить расчеты и чертеж, на котором будут указаны размеры труб и соединительных элементов, расположение арматуры и узлов подключения. Чертеж поможет точно подсчитать количество и параметры расходных материалов.
• Просвет между секциями берется 1,5D или D+0,5 см, где D – диаметр трубы. Расстояние между параллельными участками змеевикового регистра рассчитывается в зависимости от используемого дугового элемента или радиуса поворота (R) при использовании трубогиба. В первом случае расстояние равно удвоенной разнице высоты дугового элемента (F) и диаметра: 2(F-D). Во втором случае расстояние будет равно 2R-D. При меньшем расстоянии снижается теплоотдача.
• Так как при монтаже используется сварочное и шлифовальное оборудование, обязательно надеть защитную одежду и обувь, а лицо защитить специальной маской или очками.
• Для эффективной работы регистра необходима строгая параллельность его секций, проконтролировать этот параметр в ходе работ помогут уровень, отвес и строительный уголок.
• В верхней точке регистра, наиболее удаленной от подающей трубы устанавливают воздухоотводчик, позволяющий избавиться от воздушных пробок в контуре. При установке параллельного теплообменника с коллекторами воздухоотводчики ставятся в верхней точке каждого коллектора.
• Для закрепления регистра потребуются стойки и кронштейны. Чем массивнее конструкция, тем больше крепежных элементов потребуется.

Порядок работ

1. Производится уборка рабочего пространства.
2. Размечаются и нарезаются в соответствии с чертежом элементы регистра.
3. Внутренняя и внешняя поверхности труб, а также края отверстий очищаются от мусора и ржавчины стальной щеткой.
4. Заглушки очищаются от мусора и налета. В двух заглушках высверливаются отверстия для подключения к отопительному контуру.
5. Привариваются заглушки, перемычки и соединительные патрубки или коллекторы в соответствии с чертежом. Параллельность секций проверяется после присоединения каждого элемента.
6. Зачищаются сварные швы.
7. Проверяется герметичность получившегося регистра: выходное отверстие герметично закрывают, а через входное заливают воду под давлением. Если на швах появились даже маленькие капли, необходимо слить жидкость и дополнительно проварить шов.
8. При необходимости покрывают теплообменник термостойкой краской по металлу.
9. Закрепляют регистр на опорных и подвесных элементах.
10. Подключают к системе отопления.

Расчет регистров отопления

Чтобы в доме не было холодно и отопление равномерно прогревало все помещения, важно рассчитать количество регистров для каждого помещения. Для покупных приборов их мощность смотрят в паспорте и рассчитывают количество приборов, для самодельных трубчатых нагревателей длину труб придется определить самому

Вычисление необходимой тепловой мощности для обогрева помещения

Если ваш дом построен по проекту, то данные о необходимой мощности отопительных приборов имеются в документах — надо их найти и использовать.

Если проекта инженерных систем нет, то пользуются традиционными приближенными данными по потерям тепла:

• 100 Вт на 1 м² площади помещения с одной наружной стеной и одним окном.
• 120 Вт на 1 м² площади помещения с двумя наружными стенами и одним окном.
• 130 Вт на 1 м² площади помещения с двумя наружными стенами и двумя окнами.

Считают суммарные потери тепла, полученную мощность увеличивают на 20% (умножают на 1,2) и получают общую мощность всех отопительных приборов. В северных районах России желательно увеличить получившуюся мощность еще процентов на 20.

Мощность приборов в каждой комнате считают, исходя из вышеприведенных данных (теплопотери комнаты умножить на 1,2).

Точный способ расчета тепловых потерь дома очень сложен и применяется проектными организациями.

Вычисление тепловой мощности регистра

Количество тепла (Вт), поступающее от трубы в комнату, определяется по формуле:

где:

• K — коэффициент теплопередачи, Вт/(м2 · 0С), принимается в зависимости от материала трубы и параметров теплоносителя.
• F — площадь поверхности, м2, рассчитываемая как произведение π·d·l.
• где π = 3,14, а d и l — диаметр и длина трубы соответственно, м.

∆t — разница температур, 0С, определяемая в свою очередь по формуле:

• Где: t1 и t2 — температуры на входе в котел и выходе из него соответственно.
• tк — температура в отапливаемой комнате.
• 0,9 — понижающий коэффициент для многорядного прибора.

Для стальной конструкции коэффициент теплопередачи к воздуху равен 11,3 Вт/(м2 · 0С). Для многорядного регистра принимается понижающий коэффициент 0,9 на каждый ряд.

Для расчетов можно использовать калькулятор расчета — их много в интернете, но вручную надежнее.

Теплоотдача регистров из гладких труб. Таблица

Значения коэффициентов теплопередачи для стальных гладкотрубных регистров приведены в таблице.

В частных домах разницу температур обычно 60-70 °С.

Как рассчитать нужное количество секций регистра

Количество покупных регистров определяют, поделив необходимую мощность на паспортную мощность прибора.

Для самодельных регистров делят необходимую мощность в каждом помещении на теплоотдачу одного погонного метра используемых труб. Получается необходимая суммарная длина труб. Затем эту длину распределяют между приборами, поделив на число труб — получают их длину. Тут возможны варианты — может быть несколько коротких приборов или один длинный.

Какие еще параметры следует учесть

Если возникает необходимость увеличения мощности прибора, то надо увеличивать длину труб, а не их диаметр. Эффективность системы с увеличением диаметра труб падает.

Если в системе применяется масло или антифриз, следует учесть, что они имеют меньшую теплоемкость, чем вода. При их применении отопительные приборы должны иметь большую площадь, чем приборы в водяной системе.

Особенности и характеристики

Регистры отличаются некоторыми уникальными свойствами:

• За счет интенсивного теплообмена с окружающей средой могут отапливать помещение значительного объема при достаточно скромных и компактных размерах самого прибора;
• Не требует высокотехнологичного производства, достаточно наличия электросварки и угловой шлифмашины с отрезным диском;
• Изготавливается из достаточно дешевого материала — стали, чугуна или нержавейки;
• Выдерживает значительное давление (10 кгс/м²) и способен работать не только на воде, масле и других жидкостях, но и на пару;
• Возможно изготовление по чертежам заказчика, самостоятельное изготовление и использование различных конфигураций, заглушек, материалов покрытия и фурнитуры;
• Цена прибора с учетом эффективной теплоотдачи значительно ниже, чем у других теплообменников.

Технические характеристики различных вариантов комплектации приборов можно найти в многочисленных таблицах, приведенных на нашем сайте.

Очевидно, что эффективность теплообмена будет зависеть от площади поверхности нагрева. Площадь, в свою очередь, прямо пропорциональна диаметру трубы и длине секции.

Внимание! Определяющее значение имеет количество рядов и расстояние между ними, секционная или S -образная конфигурация прибора, материал, наличие или отсутствие изоляции и характеристики теплоносителя. Чаще всего используют приборы с такими характеристиками:

Чаще всего используют приборы с такими характеристиками:

1. Материал, из которого изготовлен теплообменник — электросварная стальная труба из углеродистой стали;
2. Типы соединений — фланцевое, резьбовое с внешней резьбой и под приварку;
3. Максимальное рабочее давление — 10 кгс/м²;
4. Диаметр секционных и S-образных труб — от 32 до 219 мм;
5. Рекомендуемое минимальное расстояние между трубами — от 50 мм;
6. Соединительная арматура — перемычки от 32 мм.

Расчет конструкции водяного регистра

Регистр отопления

Чтобы сделать расчет регистров отопления, нужно точно определить каким требованиям они должны отвечать. Возможно – это будет просто самодельный радиатор, для отопления, а может – сушилка для вещей. Естественно, конструкции будут разные. Расположение отрезков труб в регистре водяного отопления:

• вертикальное;
• горизонтальное.

Первый вариант встречается крайне редко, в основном все делают регистры водяного отопления из нескольких параллельных отрезков, которые находятся в горизонтальной плоскости. Чтобы в регистре осуществлялась циркуляция, горизонтальные отрезки соединяются между собой переливными патрубками:

• одним;
• двумя.

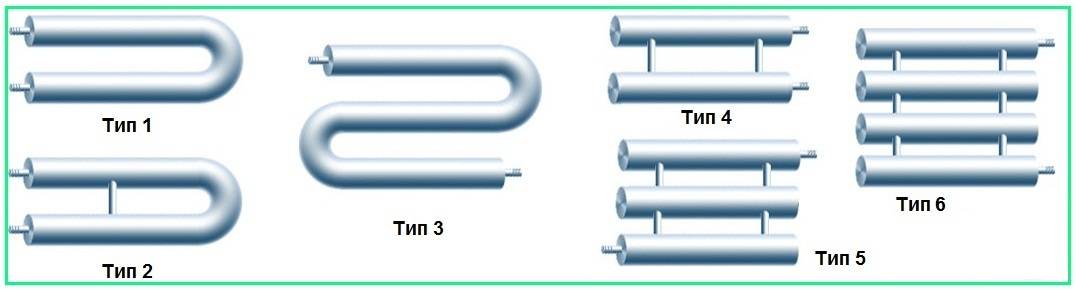

Варианты конструкции регистров

Еще один вид соединения горизонтальных труб в регистре выполняется при помощи угловых муфт того же диаметра, которые привариваются к торцам. Поворот делается на 180 градусов, для этого две угловые муфты по 90 градусов свариваются между собой. В таком случае заглушки для регистров отопления будут не нужны. Такой метод соединения лучше всего подходит для гравитационных систем обогрева, где циркуляция осуществляется за счет силы притяжения.

• сверху;
• снизу.

Отопительные регистры батареи с верхней подачей встречаются гораздо чаще, чем с нижней. При этом размещение патрубков подачи и обратки также может быть разным:

• на одном торце;
• на разных торцах.

Самым выгодной схемой подключения теплообменника к контуру считается та, в которой подача осуществляется сверху, а обратка выходит внизу противоположного торца. Гост на регистры отопления регламентирует не его конструкцию, а технические характеристики труб, из которых он сделан.

Из каких частей состоит регистр отопления

Расчет мощности регистра отопления заключается в том, чтобы подобрать необходимые габариты теплообменника. Это напрямую влияет на количество теплоносителя в нем и площадь теплообмена. Чем больше регистр – тем большее помещение он сможет нагреть.

Получается, что нужно определить диаметр труб таким образом, чтобы теплоотдача регистров отопления имела достаточный уровень для обогрева помещения определенной площади. Это если есть возможность выбирать, а если регистр варится из того что есть в наличии, то возможно, придется немного изменить конструкцию.

Для каждого региона есть свои стандарты количества энергии для отопления одного метра помещения. Для расчета регистров из гладких труб для отопления можно брать среднее значение в 100 Вт. Если переживаете, что не хватит, то просто делайте запас 50%. Теперь подгоняем наш регистр под эти требования. Для наглядности возьмём в качестве примера регистр отопления из трех труб размером по два метра каждая. Алгоритм действий:

• определяем площадь помещения;
• считаем сколько необходимо мощности для его обогрева;
• подставляем значение в формулу определения диаметра.

Допустим, что у нас помещение 50 м кв. Получается, что нам потребуется 500 Вт тепловой мощности, чтобы температура воздуха была в приделах, установленный нормативными документами. Формула вычисления диаметра имеет следующие величины:

• П – 3,14;
• длина регистра;
• коэффициент теплопроводности металла, для стали 11,63;
• разница между температурами подачи и обратки.

В качестве эталона для расчета разницы температур подачи и обратки берут значение 80 и 20 градусов, соответственно. Если вы знаете, что в вашем контуре температура не будет превышать 65 градусов, значит, подставляете свое значение. Мы продолжим расчет, исходя из средних величин, то есть разница температур составляет 60 градусов.

Диаметр трубы = 500 / (3,14*6 (три трубы по 2 метра) * 11,63 * 60) = 0,038

Значение мы получили в метрах, что составляет 38 мм. Получается, чтобы отопить помещение 50 м кв регистром из трех горизонтальных отрезков по два метра, нужно использовать трубы с внутренним диаметром не меньше 38 мм. Если вышло так, что нужно сварить регистр из уже имеющихся труб, тогда нужно рассчитывать общую длину отрезков. Для этого из уже имеющейся формулы можно посчитать эту величину.

Длина отрезков = 500 / (3,14*11,63*60*сечение наших труб в метрах)

Для изготовления регистров применяются трубы с диаметром от 32 мм, допустим, именно они есть в наличие. Подставив значение в расчет, можно вычислить, что для обогрева такого помещения потребуется 7,1 метра. Эту величину можно разбивать на несколько отрезков. Получается, что расчет количества регистров отопления сводится к тому, чтобы узнать общую длину труб с заданным диаметром, а потом разбить ее на удобные отрезки.

Разновидности и свойства регистров отопления

Отличительная черта изделий – это большой объем теплоносителя, содержащегося в регистрах. За счет компактности оборудования теплоноситель быстро нагревается. При этом скорость охлаждения достаточно низкая и тепло держится в помещении продолжительное время.

Секционный

Устроен из нескольких труб с заглушками на концах. Теплоноситель поступает в верхнюю трубу, откуда перетекает в нижние секции через перемычки. Прибор рассчитан на давление теплоносителя не более 10 кгс/см².

Змеевик

Конструкция такого отопительного прибора отличается от первого отсутствием сужающихся участков, т.к. это сплошная труба, состоящая из нескольких дуг, сваренных между собой. Теплоотдача такого устройства несколько выше, чем у секционного.

Основные параметры

Чаще всего регистры отопления изготавливаются из стали, нержавейки или чугуна. Диаметр изделий составляет 32 – 200 мм. Между собой трубы располагаются на расстоянии 50 мм, длина перемычек составляет 32 мм. Соединения могут быть фланцевого, резьбового или сварного типа.

Преимущества

Эффективность обогрева помещения посредством регистров значительно ниже, чем при использовании обычных батарей. Все же эти отопительные приборы обладают рядом достоинств, благодаря которым могут составить конкуренцию стандартным радиаторам:

• устойчивость к перепадам температур и давления;
• возможность применения в больших производственных помещениях;
• равномерное распределение тепла;
• простой уход;
• возможность самостоятельного изготовления и монтажа.

По материалу изготовления отопительные приборы могут быть 3-х типов:

1. алюминиевые;
2. стальные;
3. чугунные.

Алюминиевые

Алюминиевые регистры отопления мало весят, обладают высокой теплоотдачей и устойчивы к коррозии. Изготавливаются по технологии монолитного литья без сварных швов и имеют длительный срок эксплуатации. Однако цена таких изделий достаточно высока.

Встроенный нагреватель

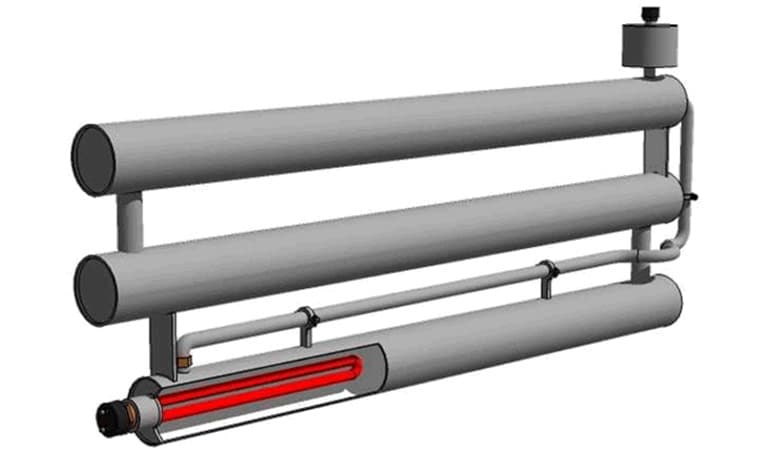

Существует еще один тип оборудования – это регистр отопления с электронагревателем (ТЭН) внутри. В качестве теплоносителя в такие приборы добавляется антифриз или масло. Рекомендуется устанавливать в помещениях, где нет возможности подключить водяное отопление, но есть источник электроэнергии.

Изготовление и монтаж

Изготовление регистров вполне возможно и своими руками. В этом случае необходимо произвести расчет оптимального движения теплоносителя и соответствующим образом смонтировать перемычки между трубами.

Подготовительный этап

Расчет необходимой мощности регистра, производится согласно константе – 1 погонный метр гладкой или профильной трубы диаметром сечения 60 мм обогреет 1м2 помещения при высоте потолка до 3 м.

При этом обязательно нужно учитывать толщину стен, наличие окон и дверей и их количество, теплоизоляцию перекрытий. После расчета мощности выполняется чертеж изделия.

Оборудование из профтруб

На первом этапе профильную трубу нарезают на отрезки заданной длины. В полученных заготовках делают отметки для отверстий патрубков. После этого в горизонтально уложенные трубы ввариваются перемычки, торцы закрываются заглушками.

Изделия из круглых труб

Технические и эксплуатационные характеристики устройств из гладких труб довольно посредственны по сравнению с традиционными радиаторами, которые имеют излучающий экран. Чтобы увеличить показатели теплоотдачи на трубы своими руками наваривают стальные пластины, увеличивающие площадь теплового излучения.

Инструкция по изготовлению радиатора

Чтобы собственноручно сделать регистр отопления, рекомендуется изначально провести необходимые расчёты (методика выше по тексту). И дело здесь не в экономии ресурсов, а в том, чтобы сделать батареи, реально полезные во всех отношениях.

Переживать зимний период с открытыми форточками – этот вариант подходит для «моржей». Все остальные, кто не входит в группу закалённых людей, рискуют получить серьёзную простуду. А мощные батареи отопления – это также плохо, как и слишком слабые.

Итак, расчёт сделан, можно приступить к выбору материала.

Экономичным и вполне подходящим выбором для самодельной конструкции можно считать стальные трубы и выпускаемые для стальных труб фитинги к ним:

• отводы (подходящие к диаметру труб);
• уголки (арматуру);
• лист стальной (толщина равна толщине стенки трубы);
• патрубки (трубы малого диаметра).

Могут потребоваться и вентили, которые зачастую непосредственно на регистрах не ставятся. Пригодились бы навыки в производстве и знание технологии газосварки, если ими обладает будущий исполнитель.

Подготовка и сварка труб

Согласно расчётным параметрам длины, трубы будущего радиатора нарезаются по размеру. Для резки удобный инструмент – дисковая пила. Затем из металлического листа вырезают заглушки на торцы труб. Круглой формы заглушки удобно резать кислородным резаком.

Прежде всего, на поверхности металлического листа мелом размечают круги нужного диаметра и затем аккуратно режут. Часть нарезанных блинов (количество рассчитывают) делают с отверстиями под патрубки ввода и вывода теплоносителя.

Также сразу рекомендуется вырезать отверстия (одно или два, в зависимости от проекта сборки) в стенке каждой трубы, с отступом от торцевой кромки на 100 – 150 мм. Эти отверстия предназначены для проходного соединения труб в процессе сборки батареи.

После резки отверстий рекомендуется очистить внутреннюю область каждой трубы от шлака и окалины. Далее по торцам труб ставят блины и качественно обваривают по кругу. На первой и последней трубе завариваются по одному блину с отверстием.

Сборка батареи отопления

Готовые трубы необходимо объединить в батарею. Для этого определяются с конфигурацией радиатора (если решено изготовить решётчатую конструкцию). Исходя из принятого выбора конфигурации, готовят перемычки – проходные и глухие.

Материалом для перемычек обычно служат трубы малого диаметра. Например, d = 25 мм или d = 32 мм. Также подготавливают трубки для патрубков подачи/обратки (длина 150 – 200 мм, диаметр 25 – 32 мм).

Подготовленные для регистра отопления трубы (2 – 3 – 4) раскладывают на ровной поверхности, выравнивают по торцевым кромкам. Первая (верхняя) и последняя (нижняя) выкладываются торцевыми кромками с отверстиями, согласно выбранной схеме подключения: односторонняя (вход и выход на одно стороне) или двухсторонняя (вход и выход по разные стороны).

Останется только аккуратно заварить проходные и глухие перемычки между трубами, входной и выходной патрубок, после чего регистр отопления готов к установке в систему. Перед работой начинающему мастеру потребуется изучить правила электросварки, детально описанные в посвященной этому вопросу статье.

Особенности конструкции «змейка»

Змеевиковый регистр собирается немного иначе. Здесь вместо вертикальных перемычек используются металлические отводы, с помощью которых соединяются торцевые части отдельных труб.

Для сборки регистра змейкой необходимо:

1. Выложить трубы на ровной поверхности.
2. Сварить из парных отводов 45º дуговые отводы.
3. Соединить дуговыми отводами парные трубы регистра с каждой стороны.
4. Начальный и концевой торец первой и последней трубы закрыть заглушками с патрубками.

Регистры отопления змеевиком получаются крупногабаритными за счёт ограничения возможности регулировки межтрубного расстояния. В этом плане «змейки» превосходят в параметрах решётчатые конструкции. Однако с точки зрения эффективности хода теплоносителя, «змейка» выглядит более предпочтительным вариантом.

Внутри таких регистров практически не образуются воздушные пробки, что характерно для изделий вида «решётка» К тому же, благодаря дуговым отводам большого диаметра, змеевиковые конструкции обладают меньшим гидравлическим сопротивлением. Тем не менее, делают подобные регистры своими руками достаточно редко.

Отличие профильных регистров

Интересной конструкцией по сравнению с описанными выше является регистр, сделанный из профильной трубы. Более компактные, но не менее эффективные батареи собирают практически по той же технологии.

Расчет конструкции обогревателя

Вначале необходимо рассчитать требуемую тепловую мощность для конкретного помещения.

По правилам, такой теплотехнический расчет следует делать с учетом:

• площади и направленности внешних стен (в южном солнечном направлении или нет);
• кубатуры обогреваемого помещения;
• уровня максимально возможных отрицательных температур в регионе;
• степени теплоизоляции стен, выходящих на улицу;
• наличия снизу и/или сверху еще одного отапливаемого помещения;
• количества, квадратуры и разновидности установленных окон;
• наличия/отсутствия дверей, открывающихся непосредственно на улицу.

Строительными нормами рекомендуется даже учесть преобладающую розу ветров зимой. С наветренной стороны у стены теплопотери в течение зимнего периода будут заведомо выше.

Упрощенно для помещения с высотой потолков в районе 2,7 метра необходимую тепловую мощность вычисляют умножением площади комнаты на 100 Вт

Если потолки в помещении расположены на уровне 3-х метров и выше, то для упрощенного расчета следует уже кубатуру отапливаемого пространства умножить на 34 или 41 Вт. Первый коэффициент берется для кирпичных зданий, а второй – для строений из железобетона.

Перемножить пару чисел не сложно. Но надо четко отдавать себе отчет, что подобные условные вычисления могут быть очень далеки от реальных цифр, так как нюансов здесь немало.

Самый оптимальный выход – это заказать нужный расчет у специалиста, который примет во внимание все параметры помещения. Теплопотери происходят через стены, окна, пол, потолок и даже вентиляцию. Для получения точных цифр учесть надо все без исключения

Для получения точных цифр учесть надо все без исключения.

Далее надо рассчитать размеры труб для отопительного регистра. Для этого следует воспользоваться формулой:

Q= K* St*dt

буквенные обозначения:

• Q – тепловая мощность регистра;
• K – коэффициент теплоотдачи, зависит от материала трубы;
• St – площадь теплоотдачи (равна числу ПИ помноженному на диаметр и длину трубы);
• dt – тепловой напор.

Соответственно, зная Q и dt, остается лишь подобрать диаметр трубы и ее общую длину. Затем уже, в зависимости от конструкции регистра, этот трубопровод можно разбить на несколько отрезков, которые впоследствии будут соединены поперечинами. Теплоотдачу от последних, чтобы не усложнять расчеты, лучше не учитывать.

Цифра dt в свою очередь вычисляется исходя из необходимой температуры в помещении (Тв) и показателей ее в подаче (Тп) и обратке (То) – итого dt=(Тп+То)/2-Тв

При подключении труб змейкой каждый следующий горизонтальный сегмент получает приблизительно на 10% меньше тепловой энергии, чем расположенный сверху. Каждый такой отрезок регистрового трубопровода следует рассматривать, как отдельную батарею. А теплоноситель по мере движения по ним постепенно и неизбежно остывает, тепло уходит в помещение.

Еще один параметр – расстояние между горизонтальными секциями (основными трубами), которое отражает высоту отдельного патрубка. Если этот просвет сделать слишком маленьким, то потоки тепла сверху и снизу начнут перекрываться, негативно воздействуя друг на друга.

Эту цифру надо подбирать так, чтобы она была чуть больше диаметра трубы. Тогда эффективность регистра будет максимально возможной.

С более подробными расчетами мощности отопительных батарей и их количества можно прочесть здесь.
