Очистное переливное сооружение с тремя камерами
Когда участок имеет большую площадь, лучше выполнить строительство выгребной ямы, схема которой предполагает устройство 3-х резервуаров. Все емкости такой конструкции соединяются переливными трубами. Отсеки трехкамерной выгребной ямы можно расположить на расстоянии 700 мм друг от друга. Для строительства такого сооружения рекомендуется использовать бетонные кольца диаметром минимум 1 м.
Две первые камеры выполняются полностью герметичными, а последний резервуар создается с фильтрующим дном и водопроницаемыми стенами. Часто совместно с выгребной ямой из трех отсеков осуществляется строительство поля фильтрации. Оно соединяется с очистным сооружением при помощи дрен. Они представляют собой трубы с отверстиями, через которые происходит выпуск доочищенной жидкости.
Дрены разрешено монтировать в осадочной несвязанной почве с разнородной плотностью. Лучше всего, если в грунте будут отсутствовать прослойки суглинка. Прокладываются дрены ниже точки промерзания почвы. Трубы с отверстиями необходимо укутать геотекстильным материалом и засыпать песком, перемешанным с гравием.
Что такое выгребная яма?
Выгребной яме можно дать следующее определение: это укрепленный колодец, который выкапывают в грунте для транспортировки в него отходов по канализационным трубам. Чтобы не приходилось вызывать ассенизационную машину часто нужно сделать предварительные расчеты.
За основу принимают объем воды, потребляемый одним человеком за сутки. Он составляет в среднем от 150 до 200 л. Таким образом, 3 человека постоянно проживая в доме в летний период, расходуют за 15 дней 9000 л (9 мᶾ) максимум или 6,8 мᶾ минимум. Это и будет необходимая вместимость ямы.

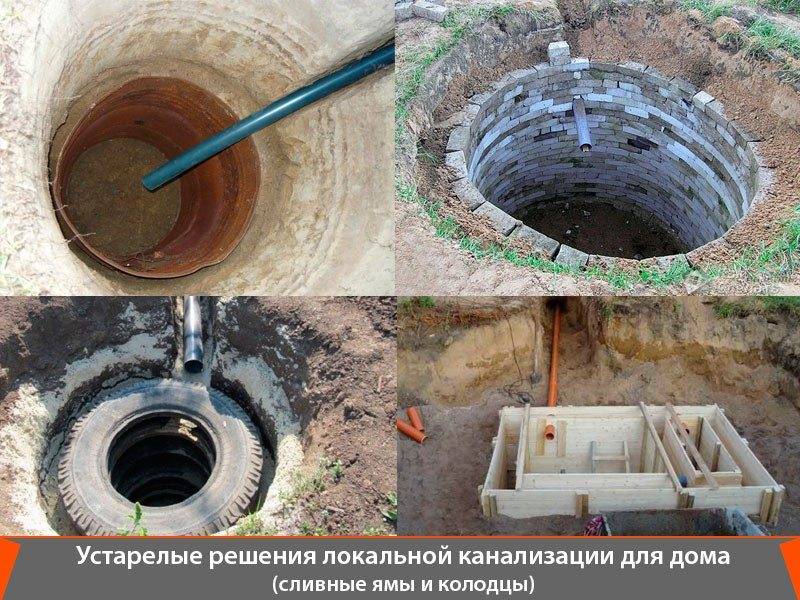

Выгребная яма — это не та конструкция, соорудить которую можно в любом месте. Она должна отвечать санитарным нормам и правилам СНиП
Сколько стоит сделать выгребную яму на участке
При определении затрат на строительство канализационного коллектора следует исходить из того, что обустройство маленькой емкости экономически нецелесообразно. Начинать подсчеты общей стоимости лучше всего для устройств от 3000 литров. Несколько основных факторов влияют на ваши финансовые вложения. Чтобы сделать выгребную яму цена которой соответствует вашим возможностям, следует проанализировать такие параметры:
- расходы на материалы под выбранный тип устройства;
- цены на услуги привлеченных к строительству специалистов.
Для примера возьмем выгребное сооружение из двух колец полутораметрового диаметра. В комплекте с этими элементами поставляется горловина, наличие которой позволит полностью спрятать основную часть ниже уровня грунта.
Если заказывать монтаж под ключ, то в калькуляцию включаются:
- Полный набор материалов, включая компоненты приготовления бетона, гидроизоляцию и люк.
- Доставка, зависящая от расстояния до объекта установки.
- Рытье с последующей засыпкой котлована.
- Монтажные мероприятия по установке колец.
- Бетонирование дна колодца.
На текущий момент все эти этапы обойдутся заказчику в 30 900 рублей.
Монтаж выгребной ямы из монолитного бетона
Для примера можно рассмотреть, как строится сливная яма без откачки из монолитного бетона. Такие конструкции прочны и долговечны, а при обработке стен специальными составами, они становятся водонепроницаемыми. Монтаж подобного сооружения несколько дольше, чем при использовании бетонных колец, поскольку требуется время на поэтапное застывание, однако он имеет определенные преимущества:
- более легкая транспортировка материалов,
- отсутствие необходимости использования подъемной техники (опустить тяжелые кольца в котлован вручную невозможно).
Схема двухкамерной выгребной ямы с переливом, которая, по сути, уже является септиком
После того, как определен оптимальный объем конструкции, следует решить вопрос о ее глубине, которая определяет вместимость наряду с площадью поверхности. В этом отношении существуют некоторые ограничения. Канализационная труба располагается на глубине не менее 1 метра под землей для того, чтобы избежать промерзания в холодное время года. С учетом диаметра самой трубы, необходимости отступа от верхнего края емкости до места ее входа и запаса для установки крышки и засыпки сооружения грунтом, глубина котлована может составлять до 3 метров, но не более.
Двухкамерный септик намного эффективнее, чем однокамерный. При монтаже выгребной ямы камеры делают смежными, то есть котлован разделяется на две части, а перегородка выполняется также из монолитного бетона.
Последовательность строительных работ
- В вырытом котловане выравнивается и утрамбовывается дно, после чего на месте установки первой камеры заливается в опалубку раствор для фундамента.
- После застывания раствора строится опалубка для боковых стен и перегородки на высоту 50 см. Устраивать ее выше не имеет смысла, поскольку заливка раствора производится поэтапно, по мере застывания раствора. В качестве материала для опалубки могут быть использованы старые доски, фанера и пр. Перегородка может выполняться как одновременно со стенами, так и после завершения их монтажа. Время застывания каждой «ступени» в 50 см – не менее суток.
Бетонная выгребная яма без откачки — схема устройства предполагает наличие опалубки для заливки цемента
- На уровне установки входящей трубы и места перетекания стоков из камеры в камеру устанавливаются тройники. Для перетока может быть использован и отрезок трубы, однако тройник обеспечит движение частично очищенной воды снизу, благодаря чему снижается вероятность попадания во вторую камеру твердых частиц, задерживающихся у тройника в силу своей инерционности. Переливная труба из первой камеры во вторую должна быть расположена ниже, чем входная труба в первой камере.
Тройники для канализационных труб септика
- «Пол» второй (меньшей по объему) камеры септика засыпается щебнем. Высота слоя 30-50 см.
- Для верхней части резервуаров можно залить плиты перекрытия или использоваться готовые изделия, однако в любом случае «крышки» резервуаров должны иметь отверстия для ревизионных люков (по одному для каждой камеры) и для установки вентиляционной трубы.
- Сооружение оставляют для набора прочности раствором и полного высыхания.
- Отверстия люков в верхней части оснащаются открывающимися крышками, устанавливается вентиляционная труба.
Монтаж люков и вентиляции
- Конструкция засыпается землей.
Про строительство септика их железобетонных колец читайте на этой странице сайта.
Существуют различные способы улучшения эксплуатационных характеристик конструкции при строительстве.
- Покрытие стен выгребной ямы изнутри гидроизоляционным слоем (самодельным битумным составом, специальной мастикой или праймером) повысит ее санитарную безопасность. Бетон в «чистом» виде не является полностью влагонепроницаемым материалом. Покрытие можно выполнить и с двух сторон, однако для возможности его нанесения на внешнюю поверхность потребуется вырыть котлован, который будет иметь площадь значительно больше необходимой, что значительно повысит трудоемкость работ. Для внешней гидроизоляции часто используют полимерную пленку, выстилая ей яму до монтажа стен и перегородки.
- Прочность пола и вертикальных конструкций можно повысить, используя принцип армирования. В качестве армирующих элементов могут быть использованы готовая металлическая армирующая сетка, битый кирпич или металлический лом.
Рекомендуется использование армировочных материалов для укрепления бетонной конструкции
- Рекомендуется использовать для заливки раствор со следующими пропорциями: на каждые 200 кг портланд-цемента берут 300 кг мелкого речного песка и 100 литров воды. Рекомендуется добавлять пластификатор, количество которого определяется инструкцией.
Устройство и принцип работы выгребной ямы с переливным колодцем
Монтаж очистного сооружения с переливом выполняется для эффективной утилизации нечистот, образующихся в результате жизнедеятельности человека. Степень переработки позволяет часть стоков сбрасывать в почву, на поля фильтрации, использовать для полива растений.
Конструкция отстойника с переливным колодцем

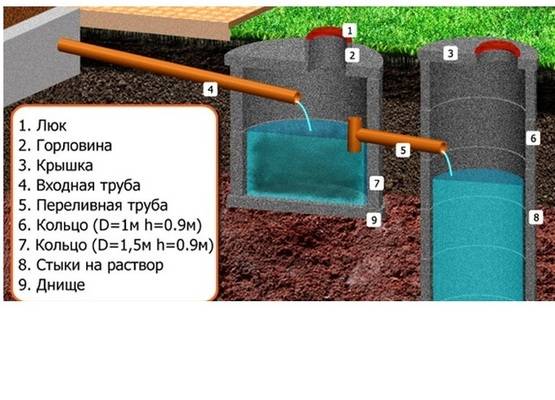

Сливная яма с переливом простой конструкции представляет собой двухкамерное очистное сооружение. Для соединения отсеков используется канализационная труба. Первый резервуар выполняется в виде большой емкости с герметичным дном и стенками. Это приемник, куда попадают нечистоты из частного дома посредством поливинилхлоридной канализационной трубы диаметром 110 мм. Она прокладывается в земле.
Вторая емкость имеет такую же конструкцию, как и канализационный колодец с фильтрующим дном. Нижняя часть резервуара не является монолитной конструкцией. Через нее способна просачиваться жидкость. Она представляет собой фильтр с минимальной толщиной 1 м. В качестве фильтрующего элемента используется шлак, щебень, песок, гравий.
Переливной колодец — это поглотительная конструкция. Стены емкости могут быть сплошными или иметь отверстия. Второй вариант позволяет увеличить скорость удаления очищенных нечистот.
Два резервуара соединяются канализационной трубой из ПВХ, расположенной под наклоном. Она позволяет естественным путем перетекать нечистотам из приемника в поглотительный колодец. На глубину монтажа трубы влияют климатические условия местности. Она должна располагаться ниже точки промерзания почвы. Диаметр соединительного трубопровода обычно составляет 50-110 мм, а его длина определяется территориальными особенностями.
Над сливной ямой устраивается перекрытие, оснащенное люком. Крышками закрывают оба резервуара очистного сооружения. Люки позволяют контролировать работу устройства и проводить ремонт. Такое исполнение также способствует выполнению откачки нечистот.
Очистное сооружение оснащается вентиляцией. Воздуховод в виде трубы устанавливается выше уровня стоков. Он должен находиться всегда над горизонтом нечистот независимо от степени наполнения резервуара. Часто вентиляционную трубу монтируют только в фильтрующем колодце. Однако рекомендуется устраивать вентиляцию в каждом отсеке простого сооружения для очистки стоков.
Принцип работы отстойника с переливным колодцем
Устройство выгребной ямы с переливом на частной загородной территории, включая дачи, позволяет перерабатывать нечистоты эффективнее при меньших временных затратах по сравнению с обычным сточным резервуаром. Принцип работы септика в виде отстойника с переливным колодцем довольно прост. Нечистоты из дома сначала попадают в первый герметичный отсек. В нем сточные воды накапливаются и отстаиваются. Здесь же происходит оседание тяжелых частиц. Они имеют вид илистых отложений. Твердые частицы периодически извлекаются из резервуара. Отложения могут использоваться домовладельцем во время приготовления компоста.
По мере накопления отходов уровень жидкости в приемной емкости повышается. После достижения переливной трубы нечистоты перетекают в другой резервуар без герметичного дна. Во вторую емкость отстоявшиеся сточные воды попадают уже частично очищенными, например, бактериологическими микроорганизмами. В поглотительном колодце осуществляется доочистной процесс жидкой канализационной массы. Она проходит через фильтрующий слой на дне резервуара. Именно размещенные сыпучие материалы дополнительно очищают нечистоты.
При организации септика в виде выгребной ямы нередко выполняется монтаж жироуловителей и фильтрующих сеток. Элементы устанавливаются на переливной трубе. Они задерживают часть грязи, когда канализационная масса перемещается между емкостями.
Устройство герметичной конструкции
Есть множество вариантов сделать выгребную яму. Это удобно, чтобы удовлетворить различные потребности владельцев дачи. Воспользуйтесь заводскими изделиями, чтобы канализационная яма прослужила вам в течение многих лет. Схема выгребной ямы из бетонных колец предполагает использование кругов и опорных плит. Монтаж осуществляется быстро. Выгребная яма в частном доме сможет полностью удовлетворять потребности жильцов: бетонные кольца на рынке реализуются в большом ассортименте. Можно легко подобрать круги с нужным диаметром.
При монтаже следует соблюдать следующий порядок:
- Выкапывают яму. Для выполнения земляных работ обычно нанимают экскаватор;
- Укладывают основной круг. Устанавливают последующие кольца. С этой работой справятся специалисты. Здесь требуется привлечение специальной техники. Экскаватор нужен для устройства дна, кольца будет опускать вниз кран-манипулятор. Предпочтительнее применять в строительстве цельные изделия;
- Последний круг должен возвышаться над грунтом на 20 или 30 см.
Устройство выгребной ямы из бетонных колец требует привлечения опытных профессионалов и спецтехники.
Выгребная яма с переливом – прекрасная замена центральной канализации в районах, где ее нет. У сооружения имеются следующие достоинства:
- редкая откачка с помощью ассенизаторской техники;
- возможность использовать воду во второй раз, чтобы поливать зеленые насаждения;
- отсутствие плохих запахов;
- возможность использовать воду в больших объемах;
- отсутствие бульканья и других неприятных звуков из канализационной системы, если яма переполнится.
При желании мастер соорудит выгребную переливную конструкцию самостоятельно. Для этого понадобится разобраться в ее устройстве. 2 ямы-отстойники подсоединяются друг к другу специальным патрубком в виде буквы «Т».
Первая емкость соединяется с домом трубопроводом под углом 1,5 или 2 градуса по направлению к сливу. Крупные частицы опускаются на дно отстойника. Сточная вода течет по Т-образной трубе в другую емкость. В этом отстойнике не предусмотрено наличие дна. Он заполнен геотекстилем вперемешку со слоями из песка, а также щебня с битым кирпичом. Сточная вода проходит сквозь все слои. После очищения она уходит в землю, не причиняя вреда окружающей среде. Рыхлая почва или песчаная дает возможность вторую яму заполнять одним щебнем. Сверху уложите геотекстиль со слоем чернозема. Посадите растения с короткой корневой системой.
Улучшить распад органических отходов помогает добавление в первую яму-септик специальных препаратов, содержащих бактерии. Если в емкость поступает кислород, биопрепарат работает лучше. Поэтому рекомендуется в крышке септика оставлять отверстие.
Первый отстойник строят из бетонных колец, а второй из красного кирпича. Понадобятся канализационные трубопроводы из пластика и Т-образная труба. Вместо последней можно взять уголок. Это необходимо, чтобы предотвратить попадание нечистот из первой емкости во вторую.
Если канаву приходится рыть вручную, тогда воспользуйтесь таким способом. Установите первое бетонное кольцо на то место, где будет яма-отстойник. Залезьте внутрь изделия и копайте по кругу. Вес кольца заставит его опускаться. Когда бетонное изделие сравняется с землей, на него устанавливают второе. Продолжайте копать. Ненужная земля высыпается в ведро, которое поднимает ваш помощник, стоящий сверху. После завершения установки колец подведите к емкостям трубы. Зубило и молоток помогут вам проделать отверстия в бетонных кольцах.
Пластиковая выгребная яма – это сооружение, которое мастер создает без посторонней помощи. При монтаже избегайте перепадов труб и крутых поворотов. Когда невозможно проложить прямой трубопровод, тогда угол поворотов делайте тупым. Такая конструкция позволяет избежать засоров. Позаботьтесь о том, чтобы ассенизаторской машине было удобно подъезжать, когда стоки накопятся, и понадобится откачать выгребную яму. Начерченная схема поможет создать грамотный проект для локальной канализации.

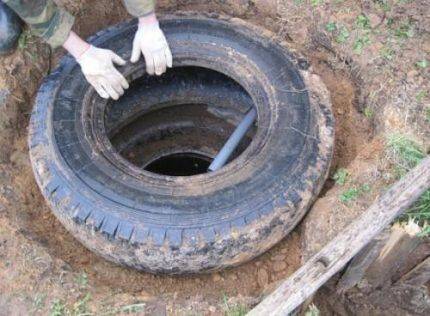

Яма для канализации своими руками из б/у автомобильных покрышек – бюджетный способ создать комфортные условия для проживания. Если объем сточных вод невелик, то эта конструкция идеальная: она доступна и практична. Монтаж не представляет сложностей. Однако разобрать конструкцию из покрышек своими руками трудно. Прослужит самоделка не более 15 лет.
Самостоятельно конструкции из газосиликатных блоков тяжело придать форму круга. Поэтому она делается в виде квадрата или прямоугольника. Герметизацию выполняют при помощи применения специального клея или цементного раствора.
https://youtube.com/watch?v=kiT65mIE0p0
ПОСМОТРЕТЬ ВИДЕО
Конструктивные особенности
Несмотря на то, что выгребную яму можно делать из практически любых подручных материалов, для конструирования системы с переливом рекомендуется использовать бетонные кольца. Они отлично сочетают доступную цену и высокое качество.
Каждый отстойник состоит из дна, стен и крышки. Устройство первого резервуара строго герметичное, т. к. он – черновой. В этой емкости собираются отходы из дома, туалета и прочих потребителей. Второй и последующие сточные резервуары могут быть негерметичными.
Каждый сток расположен относительно друг друга под небольшим углом – до 20 градусов. Соединение производится трубами Т-образной формы. Эти патрубки должны быть расположена не менее, чем за 1 метр от крайней верней части ямы.
Когда в первичный или черновой резервуар попадают отходы, то некоторая их часть сразу оседает на дно. Жидкая масса перемещается по Т-образной трубе в следующую емкость для фильтрации, отстаивания и последующего использования.
Советы для обустройства выгребных ям с переливом:
- Первая емкость обязательно герметичная. Котлован закрывается гидроизоляционной пленкой, а бетонные кольца обрабатываются смолой. Вторая, зачастую, обустраивается даже без стен. Это позволяет обеспечить максимальную проходимости очищенных жидких отходов. Для защиты специальным образом обустраивается дно (оно состоит из нескольких слоев камня, песка и строительного мусора);
Чтобы обеспечить наилучшую проводимость в черновой отстойник можно добавить биоактиваторы, которые растворят твердые каловые массы и другие отходы. При регулярном использовании бактерий можно вообще избавиться от потребности использования ассенизаторских услуг;
При обустройстве такого вида ямы на песчаных или других подвижных грунтах используется полное заполнение котлована мелкофракционным щебнем. Такая конструкция выполняется две функции: укрепляет стенки резервуара и гарантирует отличную фильтрацию стоков.
Яма с щебнем
Для обустройства котлована подбирается место на участке, на 20 метров удаленное от ближайшего водоема и не менее, чем на 10 от фасада дома
Важно учесть, что часть очищенных стоков будет беспрепятственно уходить в грунт, поэтому потребуется также разместить емкость в некоторой удаленности от огорода и сада
- Котлован копается вручную или с использованием строительной техники. Размеры земляного отверстия на 10 сантиметров превышают диаметр выбранных строительных материалов для укрепления стенок чернового стока. Это нужно для дальнейшего уплотнения боковин резервуара;
- Между черновой и чистовой емкостями выдерживается расстояние до 1 метра. Они могут располагаться под небольшим уклоном относительно друг друга (черновая емкость на небольшом возвышении) или на одной линии. Во втором случае перепад для переходя стоков обустраивается за счет коррекции расположения Т-образных патрубков;
Фото: пример соединения резервуаров
На дно чернового котлована укладывается песчано-щебневая подушка. Первый слой – просеянный речной песок, второй – мелкий щебень, третий – более крупные камни. Поверх них укладывается гидроизоляционная пленка. В зависимости от уровня промерзания грунта, возможно, понадобится дополнительно утеплить сток. Для этого можно использовать геотекстиль, глину или пеноизоляцию;
Аналогично обустраивается чистовой резервуар, но в нём нет необходимости застилать дно гидроизоляцией. Вместо этого оно засыпается более толстой щебневой подушкой;
После этого на дно первой емкости устанавливается бетонная плита. Сверху на неё монтируется первое кольцо. Его нужно крепить по уровню, т. к. от положения этой детали зависит геометрическая правильность емкости;
Снаружи каждое кольцо обязательно промазывается толстым слоем смолы. Это продлит долговечность емкости и повысит герметичность стока. Друг с другом кольца соединяются бетонным раствором, швы, также покрываются смолой;
Для подключения канализационных труб от дома в верхнем кольце при помощи перфоратора проделывается отверстие нужного диаметра. В дальнейшем его также нужно будет укрепить гибкой муфтой и герметизировать при помощи смолы или специального герметика. С противоположной стороны емкости устанавливается Т-образный патрубок для соединения чистовой и черновой ям между собой;
Многие специалисты рекомендуют для повышения эффективности очистки стоков устанавливать на соединительные патрубки металлические фильтры-сетки. Но это обязует регулярно заниматься их очисткой. Гораздо целесообразнее будет использовать биологически активные средства для переработки твердых масс;
Выгребная яма, санитарные нормы
Особенности строения обеспечивают очистку сточных вод за счет природных фильтров
При обустройстве такой ямы важно учитывать санитарные нормы (СанПиН) и строительные нормы (СНиП), согласно которым выгребная яма должна находиться на удалении:
- От жилых сооружений — 10-15 м;
- От границ своего участка — 2 м;
- От колодца — 20 м;
- От газовой магистрали — свыше 5 м;
- Глубина выгреба зависит от уровня залегания грунтовых вод и должна быть не более 3 м.
Если рельеф участка сложный, то лучше не устраивать сточную яму в низине. При весенних паводках есть большая вероятность ее затопления, что станет причиной заражения грунтовых вод.
Система фильтрации
На участках без центральной канализации для фильтрации стоков могут применяться два основных способа — механический и биологический. Самый простой вариант фильтра грубой очистки — формирование дренажного слоя из гравия, битых кирпичей и песка внутри выгреба.
Организация такой фильтрации не представляет большой сложности, однако следует учитывать тип исходного грунта. В идеале это песчаные и торфяные почвы. От фильтрующей способности грунта будет зависеть допустимый объем стоков. Также в соответствии с санитарными нормами дно колодца для фильтрации сточных жидкостей должно минимум на один метр быть выше уровня грунтовых вод.
Особенности конструкции
Жесткие требования к конструкции выгребной ямы не предусмотрены. Тем не менее, есть правила монтажа, которые следует соблюдать. Они необходимы, чтобы исключить возможность загрязнения окружающей среды, грунтовых вод и участка. Соблюдение рекомендаций позволит избежать неудобств, связанных с последующей эксплуатацией.
Рассмотрим особенности конструкции на примере выгребной ямы своими руками без дна. Такой выгреб имеет смысл делать на дачных участках, где люди проживают редко и объем канализационных стоков не превышает один кубический метр в сутки. Конструкция представляет собой фильтрующий колодец с боковыми стенками без дна, к которому подведена канализационная труба
Важно проконтролировать уклон слива, чтобы сточные воды проходили в колодец самотеком
На последнем этапе делается дренаж дна и перекрытие, в котором предусматривается люк для осмотра и откачки жидкости по мере надобности. Если между вырытой ямой и стенками колодца есть пустоты, их имеет смысл также засыпать дренажной смесью.
Расстояние от дома до ямы
До устройства септика на выбранном участке следует ознакомиться с требованиями, отраженными в СанПиН 42-128-4690-88, СНиП 2.04.03-85, СНиП 2.04.01-85 и СНиП 30-02-97, определяющими порядок возведения и место нахождения канализации. Разрешение на монтаж выгребной ямы выдает СЭС на основании предоставленного проекта и схемы очистного сооружения.
Если канализация будет устанавливаться для полноценного жилья, то ее проект должен быть согласован с БТИ.
В соответствии с нормативами расстояние от выгребной ямы до близлежащих домов не должно быть меньше 15 м. Однако, если удаленность до домов соседних участков строго определена, то в отношении расстояния от автономной канализации до своего жилого дома, находящегося на этом же участке, есть расхождения. В некоторых редакциях нормативных документов допускается удаление на 5 м.
Расстояние от водопровода до ямы
Схема 1. Пример расположения септика
Создавая выгребную яму на участке, важно учитывать расстояние от нее до водопровода, прописанное нормативными документами службы СЭС и Законом № 52-ФЗ РФ. Допускается нахождение выгреба по отношению к скважине либо колодцу на удалении в 20 м. Расстояние до водопровода — от 10 м
Расстояние до водопровода — от 10 м.
Тип грунта также имеет значение. При глинистом грунте удаленность выгребной ямы от колодца должна составлять 20 и более метров. При суглинистом — 30 м. В случае песчаных почв — 50 м. Если рядом с участком есть водоем, то расстояние от него должно быть от 3 м.
