Как сделать горелку для газового горна

Помимо общих инструкций как сделать кузнечный горн, существуют правила по установке газовой горелки. Горелка газового горна может быть приобретена в магазине, а может быть сделана самостоятельно.

Горелку газового горна своими руками нужно делать с обязательным учетом требований к ней:

  • поджиг газа должен быть вполне безопасным;
  • горение должно быть устойчивым;
  • стойкость к влажности внутри горна;
  • безопасность при изменении тяги и риске взрыва горючего вещества.

Установка горелки производится через заранее подготовленное футеровочное отверстие. Устье горелки прикрепляется к конфузору, которое протягивают через стальную прокладку. Затем устанавливаются трубы для подачи газа и воздуха.

Газ подается на горелку от баллона или сети под контролем регуляторов. Пробный пуск газа проводят для проверки регуляторов и напора, следят за запахом.

Закрытая модель газового горна

Основное отличие от открытой разновидности в том, что такой горн обличен в корпус, как правило, в виде куба и имеется принудительная вытяжка. Корпус обычно делается из огнеупорных кирпичей с металлической крышкой, переходящей в вытяжку. Размеры закрытых горнов невелики, для домашнего использования он не превышает 80х100см. В передней панели нужно будет вставить дверцу.

В боковой стене предусматривается отверстие для монтирования газовой горелки. Важным условием является установка принудительной вытяжки (с каналом 30х30см), для этого часто используют двигатели от старого пылесоса, печи обогрева автомобиля и т.д.

Прямые стационарные горелки на 1/2″ и 3/4″

Эта горелка, кроме того, что предназначена для стационарного применения, не может работать отдельно от печи. При работе отдельно возможно погасание пламени (сдувание его при давлении больше некоторой величины и проскакивание пламени внутрь до самой форсунки при давлении меньше некоторой величины). Это объясняется тем, что в ней не применяется рассекатель пламени, который даёт стабильность работы. Вместо него стоит небольшой раструб, но можно и без него, с прямой трубой. Только обязательно вставить трубу или раструб во входную горловину печи. Это даёт большую стабильность горения.



Входная горловина печи должна по диаметру быть больше диаметра трубы горелки в 1,2- 2 раза.

Если диаметры всё же равны, тогда обрез раструба должен не доходить до обреза горловины печи прибл. 1 см. Но в любом случае следует сначала опытным путём определить положение горелки, в котором достигается самое стабильное горение факела, а только потом думать о креплении. Все детали горелки сделаны из стандартных комплектующих, поэтому она обойдётся вам не дорого. У меня трубы нержа, вы можете применить обычные водопроводные. Переходы чугун. Заглушки стандартные из сантех магазина. Регулировка подачи воздуха решена мной таким образом. Просто поверните заглушку, которая выполняет роль заслонки.



Следует заметить, что поджечь горелку легче другим способом, нежели как я делал с ручными. Сначала обогащаем смесь путём поворота заглушки до закрытия сквозных отверстий. Потом поджигаем. Затем уже можно приоткрывать отверстия. Это хорошо видно на видеоролике. Впоследствии заглушку можно убрать вообще. Подобранный диаметр отверстия форсунки около 0,5 мм. Приблизительная тепловая мощность при давлении газа 2 кГ/см2- 5 кВт.

Эта горелка  на 3/4″ является аналогом предыдущей. Разница в размере и, соответственно, в мощности. Подобранный диаметр отверстия форсунки около 0,8 мм. Приблизительная мощность при давлении газа 2 кГ/см2- 9 кВт. Во всех горелках мощность зависит от количества газа, выходящего из форсунки, а это в свою очередь зависит от диаметра форсунки и давления газа. От геометрии самой горелки зависит только эффективность сжигания этого газа. Я передумал сверлить заглушку большой горелки.  Хочу впоследствии сопрягать её с воздуходувкой

Следует обратить внимание, что герметизация соединений нужна при подаче газа к форсунке. Остальные соединения можно не уплотнять.



На обеих прямых горелках изготовление форсунки несколько отличается от предыдущих. Заглушенная с одного конца трубочка вставляется поперёк большой трубы и прихватывается. И только потом настанке сверлится отверстие. Этим достигается соосность отверстия форсунки и трубы. На видео видно, как нужно поджигать горелку, предварительно обогатив смесь закрытием заслонки.

Горелка газовая: цена и характеристики некоторых популярных моделей

Газовоздушные горелки для кровли – самые безопасные инструменты. Они просты в применении, легки, способны создать пламя достаточно большой мощности. Современные производители предлагают модели, которые работают без кислорода:

  • ГГ-2 – пропановая горелка для крыши. Это оптимальный вариант для мастеров, которые выполняют ремонтные работы собственноручно. Отличается приемлемой стоимостью;
  • ГГ-2У – устройство, похожее на предыдущий вариант, но данная модель характеризуется укороченным вариантом газоподающего шланга для газовой горелки. Такое приспособление идеально подходит для выполнения работ в труднодоступных местах кровли, а также для проклейки стыков;

Перед покупкой горелки важно прочитать характеристики модели и проверить сертификаты качества

  • ГГ-2С – модель, которая относится к профессиональным инструментам, работает на пропане. Главное преимущество приспособления заключается в том, что прибор можно использовать даже при сильном ветре. Устройство оснащено двумя вентилями и состоит из двух корпусов, благодаря чему проще управлять режимами работы устройства;
  • ГГС1-1,7 – универсальная конструкция, которая, несмотря на небольшой размер и вес, характеризируется высокой степенью производительности. Устройство можно использовать лишь на ровных горизонтальных участках;
  • ГГК-1 – эта горелка тяжелее предыдущих конструкций, оснащена очень прочным стаканом. Данная модель подходит для обжига старой краски, деревянных поверхностей, а также для выполнения гидроизоляционных работ. Топливо подается с помощью специального рычага.
  • ГГС1-1,0 применяется для мелких работ незначительных объемов. Оптимально используется на крышах с большим углом наклона;
  • ГГС1-0,5 употребляется при несущественных ремонтных работах. Характеризируется модель небольшим расходом топлива;
  • ГГС4-1,0 состоит из четырех раструбов, благодаря которым выполняется одновременный прогрев всего рулона сразу. Применение такого варианта позволяет повысить производительность труда и сэкономить топливо;


Газовоздушные горелки для кровли считается самым безопасным инструментом

  • ГВ-3 – пропановая горелка, предназначенная для сваривания и даже ручной пайки металла. Диаметр стакана составляет 5 см;
  • ГВ-111Р используется для плавки битумных материалов, обжига слоя краски.
  • ГВ-550 и ГВ-900 – очень удобные в применении конструкции, которые отличаются друг от друга лишь максимальной длиной пламени. Первая модель больше подойдет для выполнения задач в точках стыка кровли, а второй прибор позволяет проводить работу стоя в полный рост, так как длина факела доходит до 90 см;
  • ГВ 500 используется для выполнения наплавляемых работ во время укладки кровельных материалов. Данная модель с легкостью расплавляет битум. Температура пламени газовой горелки ГВ 500 составляет 300 °С;
  • ГВ-850 – горелка, имеющая особый вентиль, благодаря которому можно с высокой точностью регулировать количество подачи технического газа из баллона. Также здесь установлен рычаг, с помощью которого мастер корректирует длину факела. Данная газовая горелка работает не на чистом пропане, а на смеси, в составе которой содержится технический кислород. Цена газовой горелки для кровли ГВ-850 – 1700-2200 руб.

Как видим, выбор газовых горелок очень широк, а где купить горелку: в магазине или на сайте – зависит от желаний покупателей. Главное – прочитать характеристики модели и проверить сертификаты качества на изделие.


Газовые горелки просты в применении, легки, способны создать пламя достаточно большой мощности

Шаг 12: Использование горна

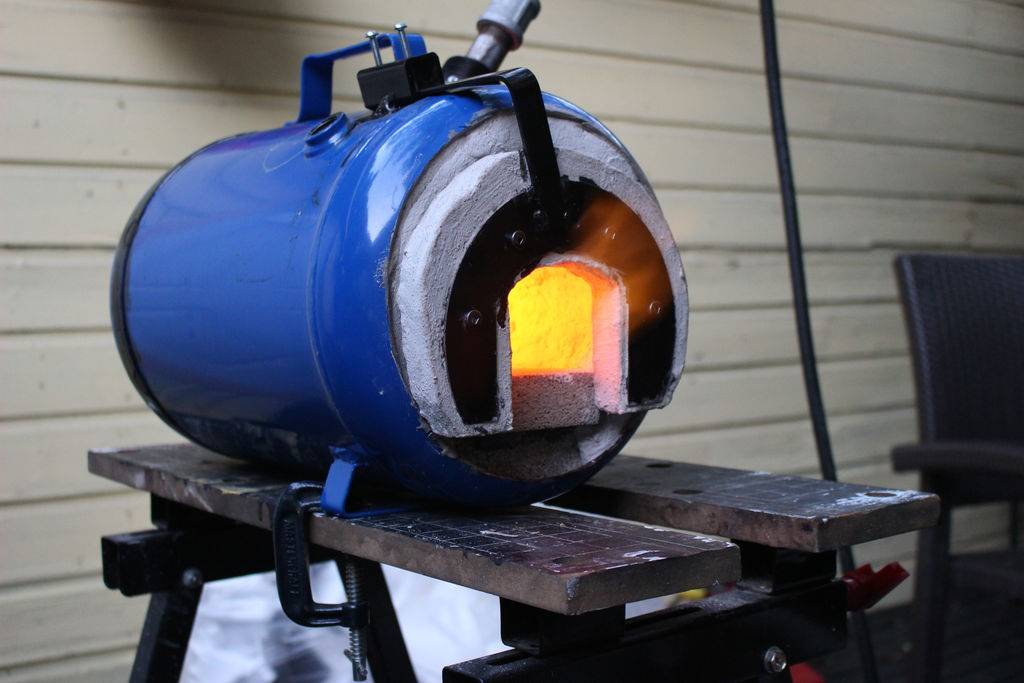

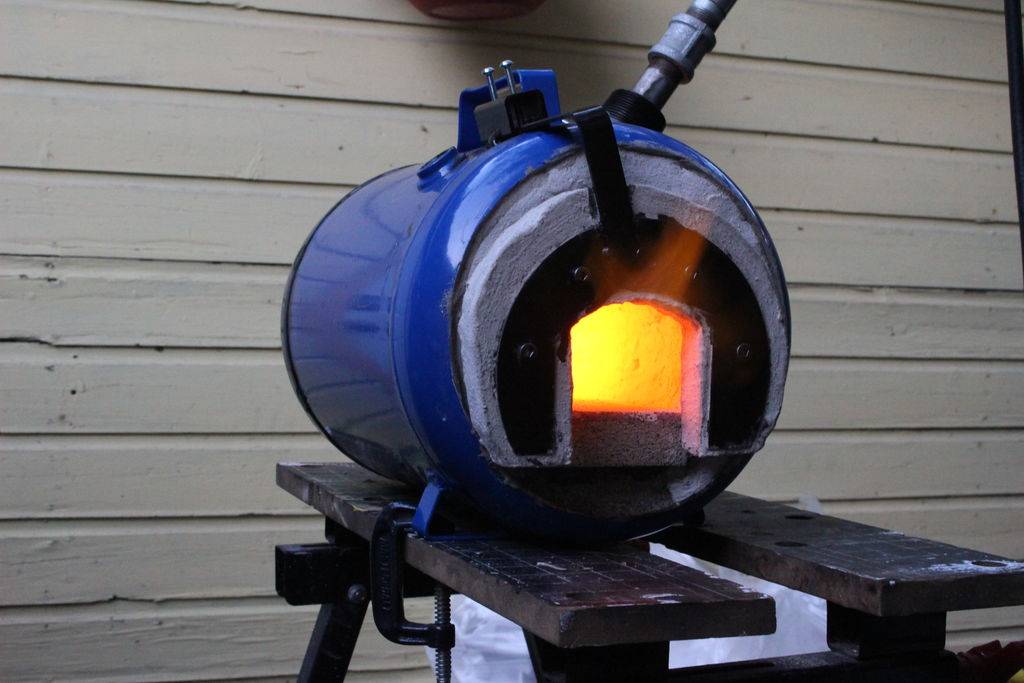

Наденьте защитные очки и поставьте рядом огнетушитель. Чтобы разжечь пламя, используйте специальную длинную зажигалку для гриля и поднесите огонек прямо к отверстию с трубкой горелки. Медленно открывайте вентиль подачи газа, в горне должно появиться пламя. Пока оставьте маленькое пламя.

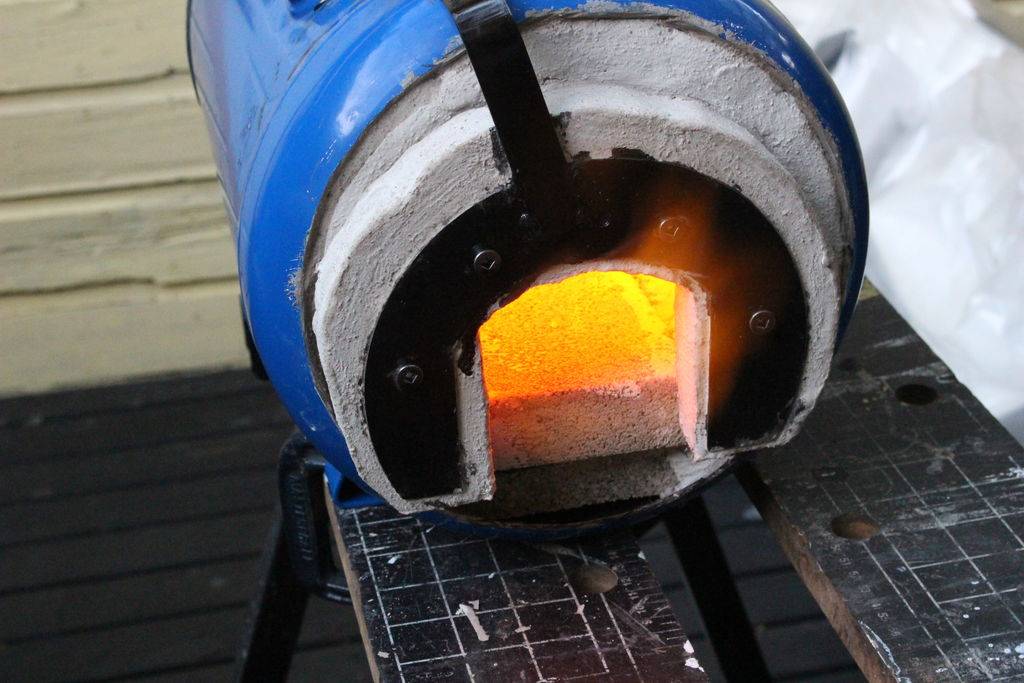

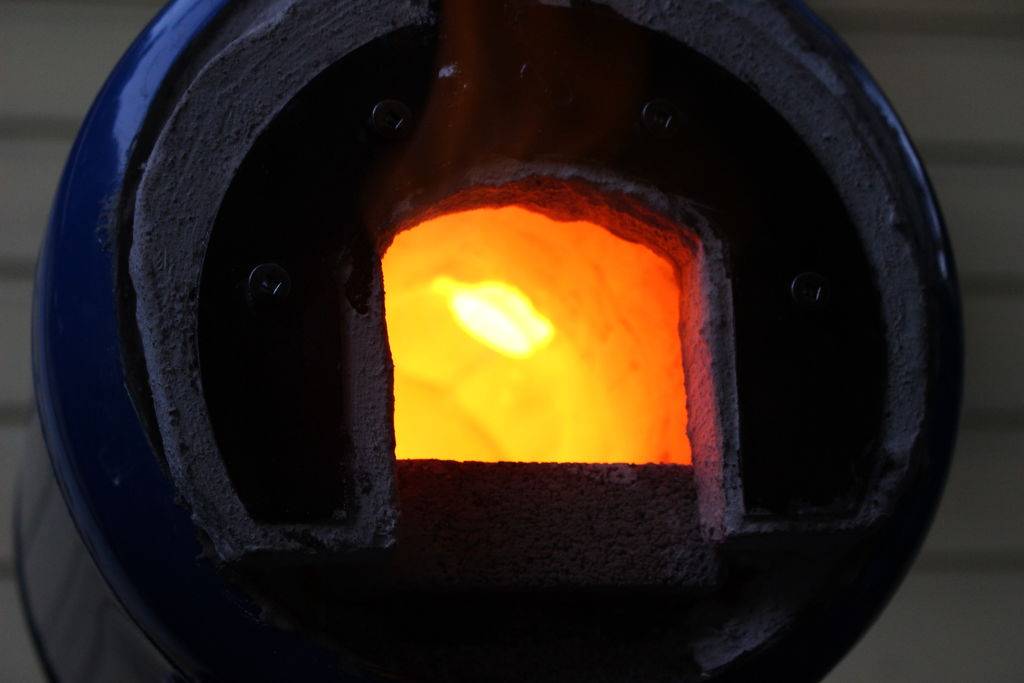

Высохшее керамическое покрытие необходимо запечь. 15-20 минут дайте горну постоять на низкой температуре, чтобы керамический состав и волокна огнеупорных материалов «устоялись».

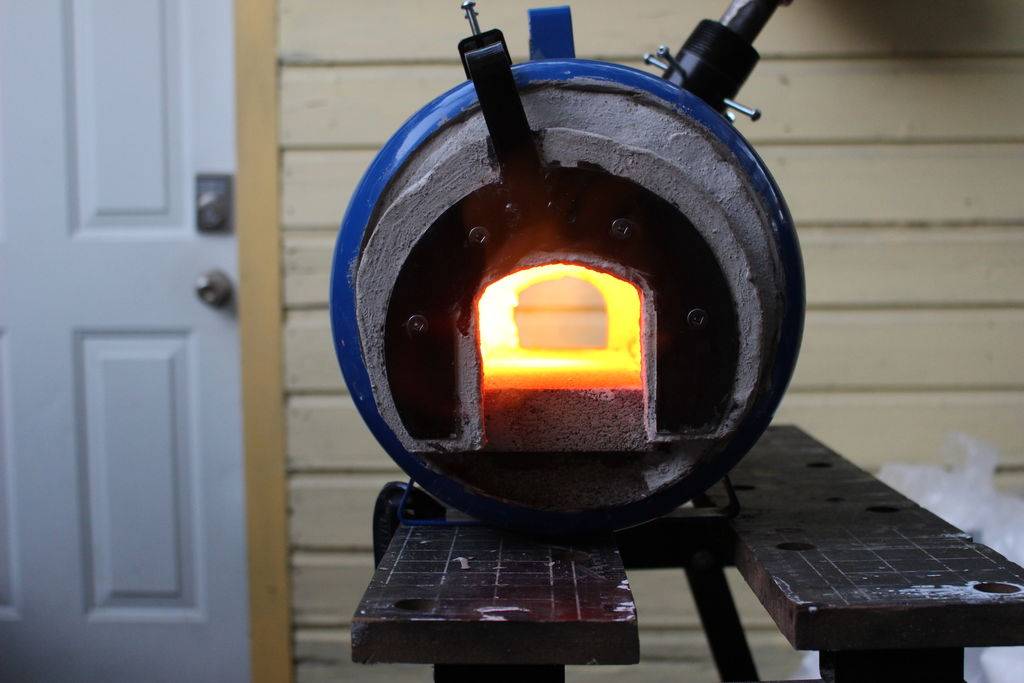

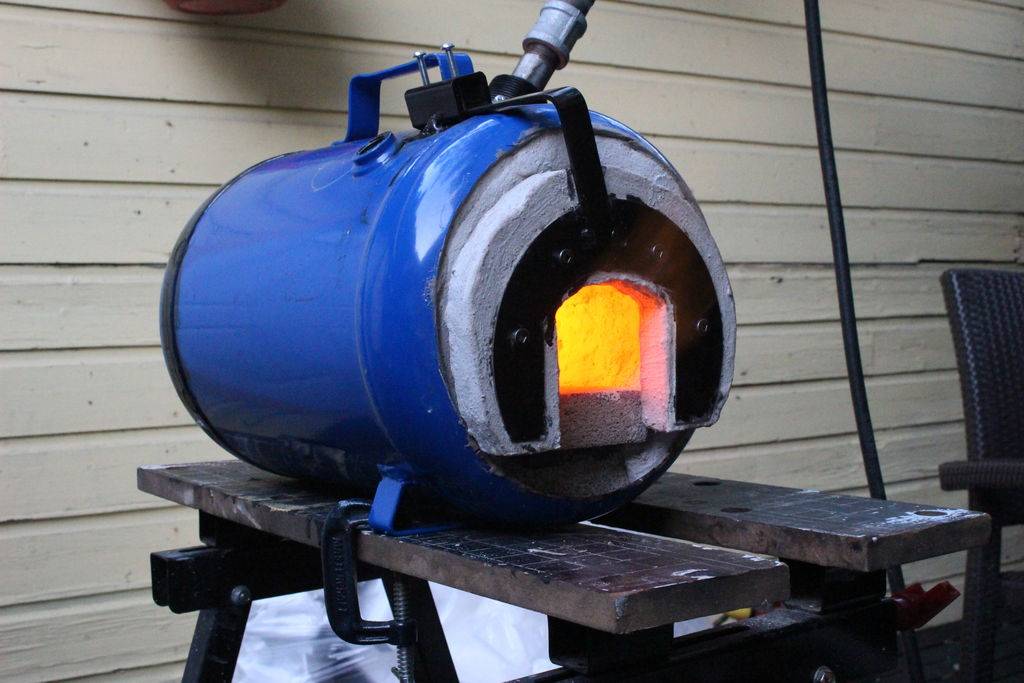

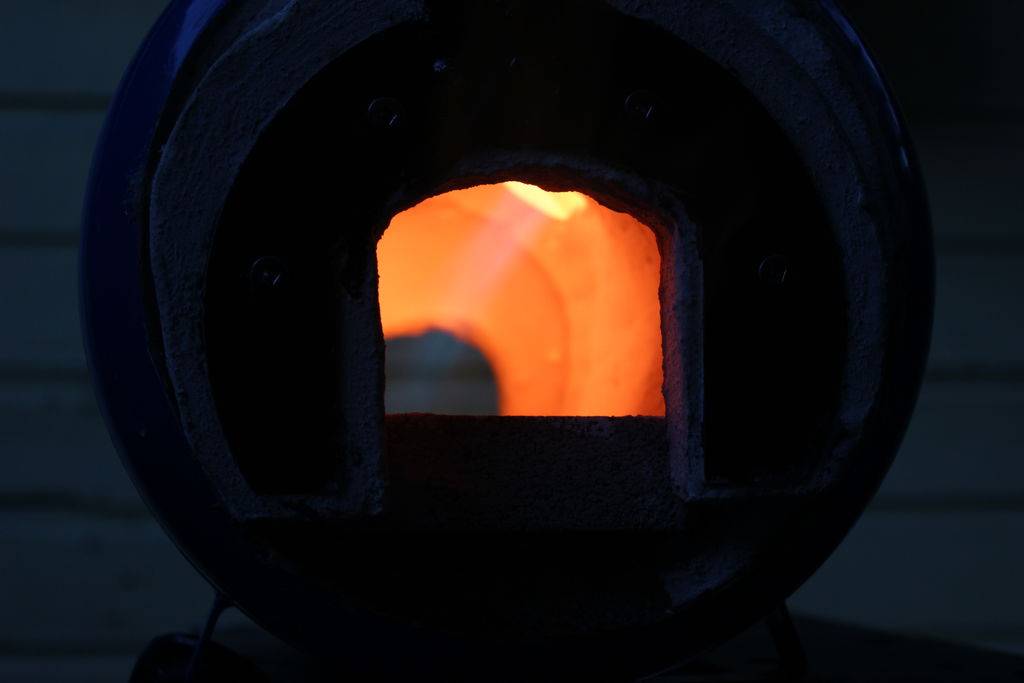

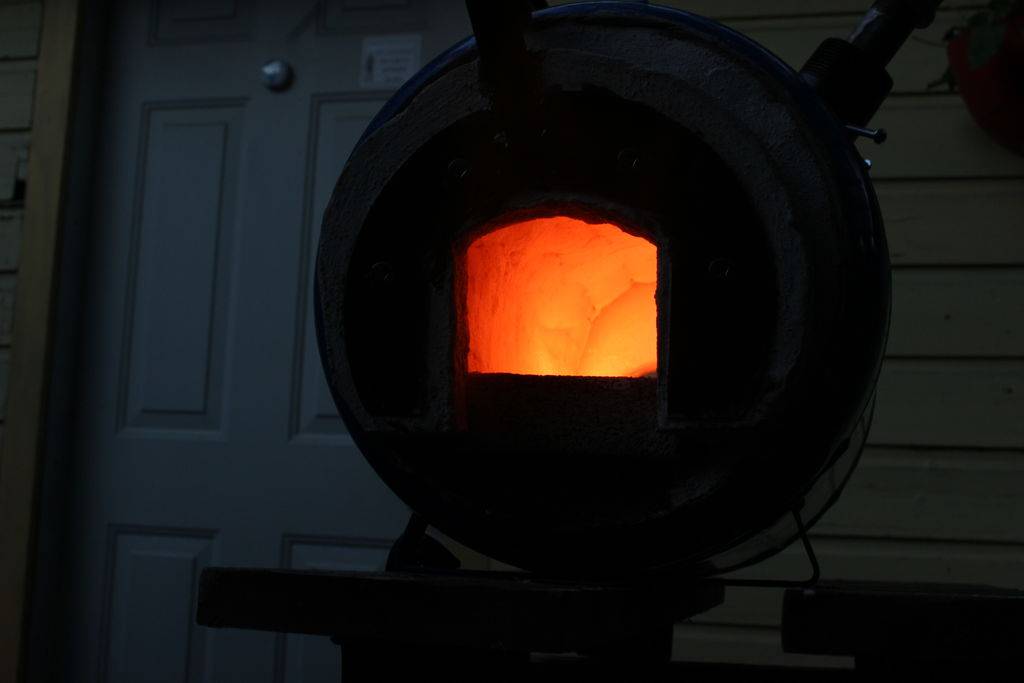

Горн готов к использованию. Поднимите температуру, чтобы проверить работоспособность горна.

Рассказываю как сделать какую-либо вещь с пошаговыми фото и видео инструкциями.

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим подробную пошаговую инструкцию по созданию переносного кузнечного горна работающего на пропане своими руками. Кузнечный горн использующий в качестве топлива пропан намного эффективнее чем угольный горн, так же неоспоримое преимущество в том что его можно переместить в любое место вашего гаража или мастерской, так же не требует дополнительной подачи воздуха.

В данном случае ГАЗОВЫЙ ГОРН представляет сабой металлоконструкцию из уголка, профтрубы и листового металла 2 мм. Камера горна выложена огнеупорным кирпичом что дает ей возможность выдерживать максимальные температурные нагрузки и при этом шамотный кирпич обладает низкой теплопроводностью, что дополнительно повышает КПД горна.

Имея в своей мастерской небольшой кузнечный горн вы сможете ковать всевозможные изделия: ножи, топоры, зубило, керно и многое другое, если вы творческий человек.. то вполне можно заняться художественной ковкой.

И так, давайте рассмотрим пошаговый процесс сборки горна.

Материалы

  1. уголок
  2. проф-труба
  3. листовой металл 2 мм
  4. огнеупорный кирпич
  5. газовая горелка
  6. баллон с газом (ПРОПАН)

Инструменты

  1. сварочный инвертор
  2. дрель
  3. УШМ (болгарка)
  4. линейка и маркер
  5. молоток
  6. хомутатель или плоскогубцы

Пошаговая инструкция по сборке кузнечного газового горна своими руками.

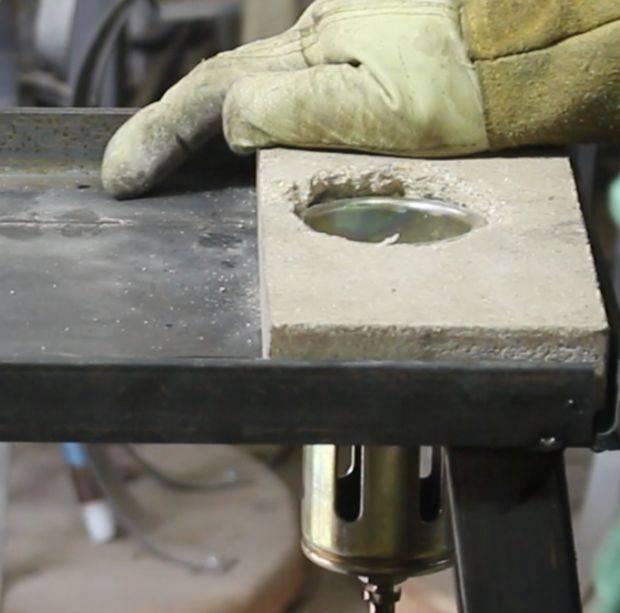

Первым делом делаем основание камеры из уголка 50х50, в местах сгиба нужно выпилить угол. Сгибаем. Получилось основание для укладки огнеупорного кирпича. Нижнюю часть завариваем листовым металлом 2 мм. Выкладываем огнеупорный кирпич. Привариваем ножки из про-трубы. Затем необходимо сделать отверстие в основании под установку сопла газовой горелки. Сверлим отверстия в кирпиче. Так же нужно прожечь отверстие в металле. Устанавливаем горелку. Затем навариваем уголки по углам и делаем стенки с крышей. Верхнюю часть гона следует покрыть металлом 2 мм. Рукоять газовой горелки прикручиваем и фиксируем к основанию ножек горна. Далее останется только подсоединить через гибкий резиновый шланг газовый баллон и модно начинать работать с металлом, к примеру из куска железа выковать нож. Вот такой кузнечный газовый горн запросто можно сделать своими руками и заняться к примеру художественной ковкой малых изделий из металла.

Назначение частей горна

Теперь вернемся к списку в начале и посмотрим, что в горне для чего. А тогда уже возьмемся за изготовление горна по образцам, рассмотренным далее или самостоятельно, исходя из имеющихся в наличии материалов и возможностей.

В промышленности на футеровку стола идет преимущественно кварцевый огнеупорный кирпич, он при интенсивной рабочей нагрузке служит десятилетия. Самодельный горн обычно футеруют печным шамотным кирпичом, более дешевым и доступным. При нерегулярном пользовании его тоже хватит на годы.

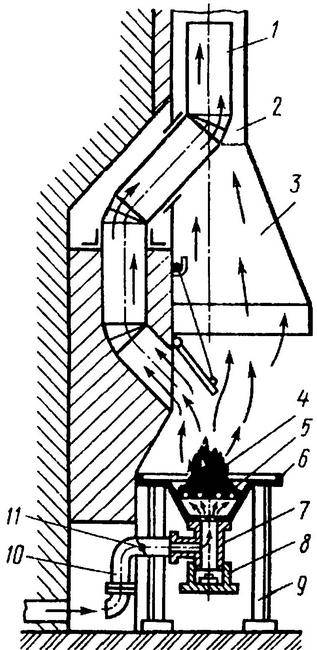

Топливник с колосниковой решеткой, воздушной камерой с дренажом и подающим патрубком с вентилем образуют сердце горна – фурму. В промышленных образцах применяют сменные фурмы под разные способы нагрева и нагреваемые заготовки. Любителю или мастеру-индивидуалу чаще всего достаточно одной наглухо вмонтированной в стол с цельной перфорированной круглыми отверстиями колосниковой решеткой.

Воздушный дренаж необходим, чтобы точно и оперативно, не отрывая взгляда от заготовки, регулировать дутье. Недогретую деталь проковать не удастся и закалку она не примет; перегретая и пересушенная пойдет рваться под молотом, а в закалочной ванне ее поведет как минимум, а то и треснет. И уж во всяком случае окажется недопустимо хрупкой. Как по виду раскаленной заготовки определить ее готовность для ковки или закалки – разговор особый. Но опытные кузнецы знают, что перепустить лишний воздух в атмосферу нужно успеть за секунды.

Назначение камеры, или шатра, горна совместно с его зонтом и дымоходом – удалить дымовые газы из рабочей зоны. Их при подготовке угольной массы (см. ниже) выделяется предостаточно, и ни один для здоровья не полезен. Тяга в дымоходе нужна хорошая, т.к. переднее (рабочее) окно шатра и проемы для длинномера (трубы, металлопрофили) открыты постоянно.

Что касается закалочной ванны и газовоздушной камеры, то они могут быть, а могут и не быть, это уж по вашему усмотрению. Закалочная ванна обязательно нужна, если вы собираетесь ковать т. наз. дамаск, изделия из булатной стали. Им нужна термоударная закалка, т.е. из горна – мгновенно в ванну.

Газовоздушная камера в промышленности используется:

  • Для дополнительной сушки и подогрева воздуха.
  • Для очистки дутьевого воздуха от примесей и конденсата.
  • Для введения в воздух газообразных легирующих присадок.

В домашних условиях супер-супер спецспавы не получают; проблема конденсата на производстве возникает при дутье от общей сети сжатого воздуха. В маломощном горне воздух достаточно нагревается, проходя через отверстия колосника фурмы, а очистить бытовой газ от серы можно, пропуская его сквозь слой нафталина, как сказано выше. В общем, делайте газовоздушник, не делайте, дело ваше.

Наконец, горнило. Это жаростойкий колпак, расширяющий зону предельно высокой температуры. Его ставят, если в горне плавят в тигле цветные или драгоценные металлы и сплавы (температура плавления золота 1060 градусов, серебра 960, меди 1080, латуни и бронзы 900), цементируют детали в муфеле и т.п. Искать дорогое готовое горнило нет смысла, в домашней кузне его вполне заменит десяток шамотных кирпичей, выкладываемых на сухую по детали. В такой комплектации самодельный горн заменит и дорогостоящую муфельную печь.

Самостоятельное изготовление

Перед тем как сделать горн, необходимо определиться с типов устройства. Самодельные горны могут быть двух видов:

Закрытый. Его конструкция оборудована специальной камерой, в которой заготовка разогревается до необходимой температуры

Следует обратить внимание, что в горнах закрытого типа можно работать с заготовками, размер которых не превышает размеров самой камеры.
Открытый. Засыпание топлива на колосники в нем проводится с ее верхней части

С нижней части происходит подача воздуха. Рабочая заготовка для ее нагрева помещается непосредственно на поверхность топлива. Благодаря этому можно использовать заготовки довольно больших размеров.

Читать также: Как делать сетку рабицу видео

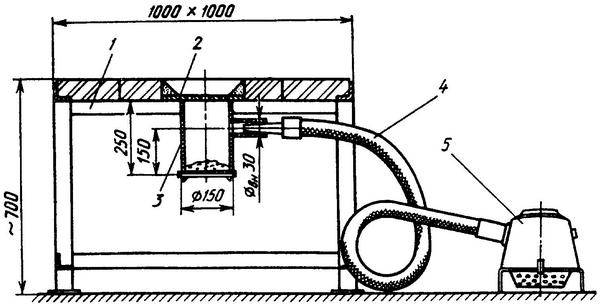

Для начала необходимо взять пластину из стали и просверлить в ней отверстия. После этого ее можно вставить в центральную часть стола, который выступает в качестве основы горна.

Для того чтобы изготовить стол, рекомендуется взять металлическую пластину, толщина которой колеблется в пределах 3−5 мм. Следует учитывать габариты стола: 700 мм — высота стола. Столешница имеет размеры 80 Х 100 см.

Не исключена возможность того, что из уголка варится рама, в которую помещаются решетка колосника и огнеупорный кирпич. Для изготовления решетки можно использовать обычную старую сковороду из чугуна, в днище которой просверливаются отверстия. Следует учесть то, что при определении высоты стола необходимо ориентироваться на рост кузнеца.

Теперь можно приступить к монтажу механизма подачи воздуха. Есть возможность создания такого механизма, работающего от ножного привода.

Оптимальным вариантом создания механизма является использование электровентилятора из ненужного пылесоса. Его мощности хватит для того, чтобы подать поток воздуха необходимой силы. Нелишним будет оборудовать конструкция регулятором мощности.

Не исключена возможность использовать вместо пылесоса привод от ручной сирены.

После этого все части конструкции собираются в одно целое устройство. Теперь можно приступить к проведению первого испытательного запуска. Самодельный горн для ковки можно дополнять разного вида дополнительными приспособлениями, которые повышают показатель удобства работы с ним.

Меры предосторожности

Даже небольшое газовое оборудование остается источником повышенной опасности. Неправильное обращение с такой горелкой способно привести к пожару или сильному взрыву. Поэтому при работе надо обеспечить себе надежную защиту — надеть специальную обувь, очки и перчатки.

Баллоны с пропаном нельзя использовать при низкой температуре (ниже 0°). Если операция проводится в помещении, то нужно гарантировать ему качественное проветривание. Теперь о том, что делать нельзя. Строго запрещено:

оставлять баллоны под лучами солнца;
держать их в наклоненном положении;
проводить работу вблизи источников огня;
использовать оборудование без редуктора.

Регулярная проверка герметичности конструкции (особенно самодельной) — условие обязательное. При появлении запаха газа работу сразу же прекращают, перекрывая вентиль на баллоне.

Как сделать газовую горелку? Не слишком сложно, если мастер в качестве образца выбрал самую элементарную модель. И не очень просто, когда он хочет собрать мощную и максимально надежную конструкцию. Но в том и другом случае нельзя забывать о технике безопасности, так как привычный всем газ остается серьезной угрозой для здоровья людей и их имущества.

О том, как сделать газовую горелку, расскажет автор следующего видео:

Была ли статья полезна?Мы хотим стать лучше. Спасибо за мнение!

Простой кузнечный горн из красного кирпича

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим инструкцию по созданию простого кузнечного горна из красного керамического кирпича на твердом топливе в виде древесного угля.. Данный горн сделан с целью проведения кузнечных работ на открытом воздухе. Температура в нем поднимается высокая за счет угля и созданного постоянного притока воздуха по металлической водопроводной трубе. С помощью этого простого и бюджетного горна можно разогревать до красна металлические заготовки и ковать различные изделия в виде ножей, топоров, а так же заняться художественной ковкой.

Кузнечное дело-это древнейшая профессия с помощью которой человечество смогло освоить непокорный металл. Кузнецы издревле ценились и были уважаемы, даже после поражения той или иной стороны в битве, Кузнецов не трогали, а просто предлагали работать и ковать ОРУЖИЕ у победившей стороны.

Устройство кузнечного горна довольно простое, основание выкладывается из кирпича с полостью под закладку поддувало, рабочая часть где располагается древесный уголь и вытяжка. Ранее постоянный поток воздуха создавался при помощи мехов сделанных из кожи, а сегодня воздух нагнетается электродвигателем с лопастями установленными в металлической улитке.

Горн выложен в основание из 6 кирпичей, всего понадобилось 24 б/у кирпича и ведро песка, а так же металлическая труба с защитным наконечником, электродвигатель или фен.

Материалы

  1. б/у красный кирпич 24 шт
  2. песок
  3. водопроводная труба
  4. двигатель с лопастями и улиткой либо фен

Инструменты

Пошаговая инструкция по созданию простого кузнечного горна из б/у красного кирпича своими руками.

Первым делом следует подготовить керамический кирпич, необязательно покупать новый, вполне подойдет старенький. Наверняка у хозяйственного человека всегда есть запас после стройки или ремонта.

Изготовление и установка горелки в закрытый газовый горн

Рассмотрим два варианта – смастерить горелку «с нуля», используя рекомендации домашних мастеров с опытом, либо применить готовую конструкцию, приспособив/видоизменив некоторые её характеристики. Необходимо отметить, что в первом случае следует обладать весьма высокой квалификацией, а также иметь опыт настройки и, как минимум, ремонта подобных устройств. Иначе дело может окончиться взрывом, ожогами, и прочими неприятностями.

Проще всего для горна изготовить шаровую горелку, которая относится к группе топливосжигающих узлов с тангенциальным подводом факела к рабочему пространству горна. Такая горелка состоит из следующих деталей:

  1. Конфузионного раструба из жаропрочной из стали типа Х18Н9Т.
  2. Стального трубчатого корпуса, имеющего форму двойного усечённого конуса.
  3. Газоподводящей головки.
  4. Воздухоподводящей головки.
  5. Устья.
  6. Регуляторов количества газовоздушной смеси.

Для изготовления такой горелки необходимы: трубы на 1,5 дюйма, листовая заготовка толщиной не менее 1,2 мм под конфузор, два штуцера и три фланца – под соединение элементов. Сварную конструкцию лучше выполнять из жаропрочной стали, при этом сварку необходимо производить под флюсом или используя инертный газ. Как воздухо- и газоподводящие трубы можно использовать рукава высокого давления, диаметры которых будут соответствовать присоединительным размерам корпуса. Необходимы также фиксирующие хомуты и качественные уплотнения из бензомаслостойкой высокотемпературной резины. Все остальные элементы соединяются при помощи резьбы.

Горн с самодельной газовой горелкой

На некоторых сайтах встречаются рекомендации по изготовлению корпуса горелки способом вальцовки трубчатой заготовки. Но при больших давлениях струи пластическое упрочнение материала может привести к возникновению зон внутренних напряжений, которые при пуске горелки часто становятся причиной трещинообразования металла корпуса.

Вариант с установкой горелки от б/у газовой плиты значительно проще. Предварительно потребуется определить затраты топлива, необходимые для быстрого нагрева металла под ковку. Подбирая готовую конструкцию, устанавливают мощность основного агрегата (котла, плиты и т.п.), для которого устройство применялось. Произведение этого значения на КПД (для газа это – 0,89…0,93) даёт искомое значение мощности W.Немного сложнее установить расход газа Т. Алгоритм расчёта следующий:

  • Выясняется теплотворная способность топлива Q (для пропана можно принять 3600 кДж/м3);
  • Используя формулу Т = 3,6W/Q, определяется расход.
  • По результатам расчёта подбирается вся необходимая запорно-регулирующая арматура: клапаны, тройники, уплотнительные кольца и т.д.

Установку горелки в горн для ковки своими руками производят следующим образом. Вначале в подготовленное футеровочное отверстие вставляют конфузор, к нему через листовую прокладку из жаропрочной стали присоединяют устье горелки. К нему прикрепляют само изделие, и ввинчивают трубки для подачи воздуха и газа. Проверяют эффективность действия регуляторов, после чего производят пробный пуск газа от баллона или стационарной сети. Все работы необходимо проводить при хорошо проветриваемом помещении. При малейшем запахе газа установочные работы прекращают, и выясняют источник вероятных утечек.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Инжекционную (без наддува вентилятором) сделать тоже можно, но она не экономичная и трудноуправляемая.

Покупать горновую “горелку” инжекционную ли, наддувную ли, у кого то за денги – бох не велит. Её себестоимость – копейки.

На внутр.объём камеры горна.На толщину и материал футеровки камеры.На то, какой газ будет применяться: сетевой или сжиженный в баллонах.

Конфигурация и размеры образуемого горелкой факела значения не имеют никакого.Как только камера горна разогреется до t, несколько превышающей t самовоспламенения пропана – функции горелки сводятся только к приготовлению смеси газа и воздуха в надлежащей пропорции.

Наддувная лучше инжекционной.Отпадает ряд головоломок с давлением, потребным колич.воздуха, внутр.сопротивлением горелки и печи, смешиванием, проскоком пламени.

С наддувом есть , работает более менее нормально.

Какую делать?

Перед тем как приступить к изготовлению, выберем подходящий тип горелки из следующего перечня:

  1. атмосферные инжекционные;
  2. эжекционные;
  3. с наддувом.

Второй и третий тип более сложен для изготовления. А чтобы организовать наддув понадобится сжатый воздух либо кислород, а значит компрессор либо еще один баллон.

Проще всего для самостоятельного исполнения будет первый тип, именно его стоит предпочесть.

Управление процессом атмосферной горелки происходит регулировочным вентилем. Поэтому от того, какой подвернется, во многом зависит выбор типа, а также модели самого устройства.

Нужно помнить, что горение того или иного газа зависит от диаметра отверстия жиклера. Водородный жиклер имеет его несколько меньше, пропановый — больше.

Конструкции, схемы, чертежи, технология сборки

В первую очередь понадобится чертеж будущего устройства, эскиз или схема горелки, с размерами.

Найти готовый несложно с помощью интернета. Если вы представляете общие принципы работы устройства, владеете методикой его расчета, разработать проект можно самостоятельно.

Как простой вариант — использовать вентиль от баллона из-под пропана или кислорода, известный как модель ВК-74 (см. схему).

К боковой резьбе вытачивают штуцер, который одновременно будет служить рукоятью. Можно использовать подходящую по размеру трубу. На одной ее стороне нарезать внутреннюю резьбу, с другой сделать хвостовик для надевания газового шланга.

На ту резьбу, которой он крепится к баллону, навинчиваем заглушку. В ее торце сверлим отверстие, нарезаем резьбу под жиклер. К заглушке на стальных спицах привариваем сопло, которое одновременно послужит инжекторной камерой.

Еще проще, если вам попадется старый ацетиленовый резак или бензорез. По сути, это готовая горелка. Достаточно убрать, чтобы не мешали, части связанные с подачей кислорода, газовое сопло заменить жиклером, закрепить над ним инжекторную камеру-сопло.

Совсем крохотную газовую горелку можно изготовить из штуцера для накачки баскетбольных мячей, иголки шприца и парочки капельниц, или как их называют медицинских «систем» капельного введения лекарств. Работать самоделка может даже от баллончика для заправки зажигалок.

Регулировочные роликовые зажимы исполнят роль вентилей.

Правда, к этому устройству нам понадобится принудительная подача воздуха, для инжекции атмосферного воздуха диаметр сопла слишком маленький. С этой целью можно использовать компрессор аквариума, либо старого холодильника.

У иглы шприца и штуцера аккуратно стачиваем острие. После этого, иглу шприца слегка согнув вставляем в боковое отверстие штуцера, так, чтобы конец слегка вышел из срезанного кончика.

Место ввода иглы обматываем медной проволокой, хорошо пропаиваем с кислотой.

Горелка готова. Осталось подсоединить к ней газ и воздух .
