Регулировка газового котла: рекомендации по настройке устройства для корректной работы

Пламя горелки

Одним из индикаторов правильной работы горелки является цвет пламени. Для газового оборудования характерно ровное голубоватое пламя без примесей других цветов. Наличие вкраплений желтого, красного говорит о том, что горелка работает плохо, это снижает эффективность обогревательного оборудования.

В первую очередь, это касается инжекционных горелочных устройств, но и для вентиляторных иногда характерно тоже. Пламени элементарно может не хватать кислорода. Также вместе с воздухом может попадать пыль, другой мелкий мусор, который будет засорять устройство, снижая КПД котла. Все это непосредственно сказывается на пламени. Если оно гудит, горелка работает громко, огонь изменил цвет – необходимо настроить правильную работу устройства.

Изменение температуры горячего водоснабжения

Для того, чтобы отрегулировать подачу воды до оптимальных показателей, необходимо уменьшить мощность горелки. Порядок действий будет таков:

• нужно открыть смеситель для переключения котла в режим горячего водоснабжения;
• задать температурный режим 55°С;

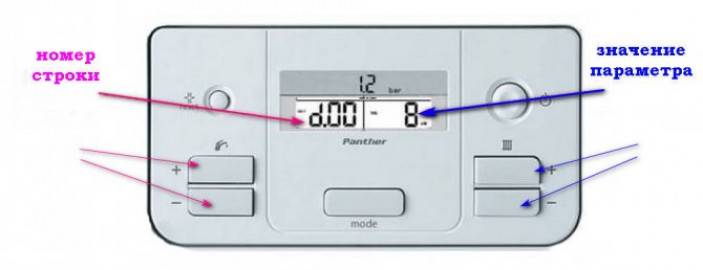

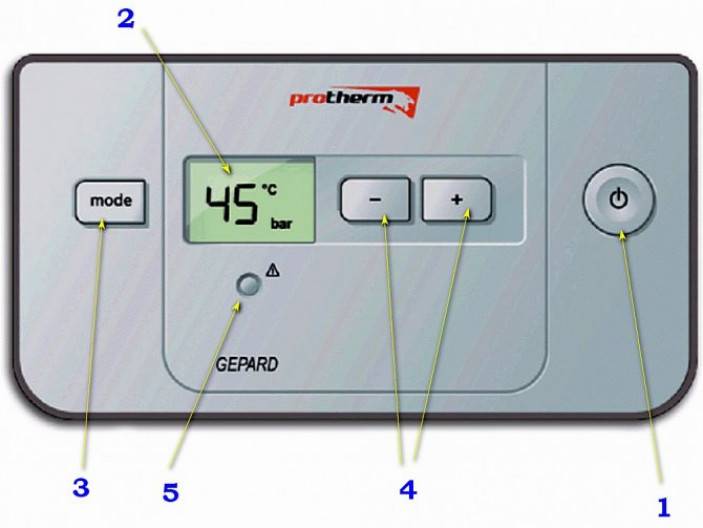

• перейти в сервисное меню таким образом, как было описано для Протерм;
• выбрать параметр d.53 и кликнуть Mode;
• затем в строке вы увидите максимальную мощность.

Если выбрать сразу минимальное значение 90, то температура воды из крана будет не очень комфортной. Задаем 80 и получаем повышение градуса. Понемногу повышайте значения, до тех пор, пока вы не будете удовлетворены подачей ГВС.

Виды горелок

По своим конструктивным, функциональным отличиям горелочные устройства делятся:

По назначению:

• для промышленного оборудования большой мощности
• для оборудования бытового назначения.

По используемому типу топлива:

• устройства для природного газа;
• устройства для сжиженного газа;
• универсальные устройства.

По регулировке пламени:

• одноступенчатые – способны работать на включение/выключение;
• двухступенчатые (как разновидность – модели с плавной модуляцией) – работают на полную мощность, при достижении нужной температуры пламя уменьшается вполовину;
• модулируемые – котлы с модулируемой горелкой отличаются плавной регулировкой силы пламени.

По принципу работы:

Устройство газовой горелки для котла

Существуют два вида горелок, отличающихся по устройству и способу подачи кислорода:

Атмосферная горелка набирает воздух из комнаты, который попадает в камеру сгорания. Топливо же подается в сопла, расположенные внутри элемента. В соплах происходит смешение воздуха и газа. А итоговая смесь выходит через выходные отверстия. В области пониженного давления все время нагнетается воздух, смешивающийся в дальнейшем с топливом. Запальная горелка всегда горит, чтобы поддерживать пламя в главном элементе.

Вентиляторная горелка состоит из нескольких частей (смеситель, редуктор, вентилятор, двигатель, реле давления, автоматизированный блок управления). Вентилятор нагнетает воздух, который затем поступает в камеру сгорания. Заслонка помогает установить необходимое соотношение топлива и воздуха.

Пламя горелки

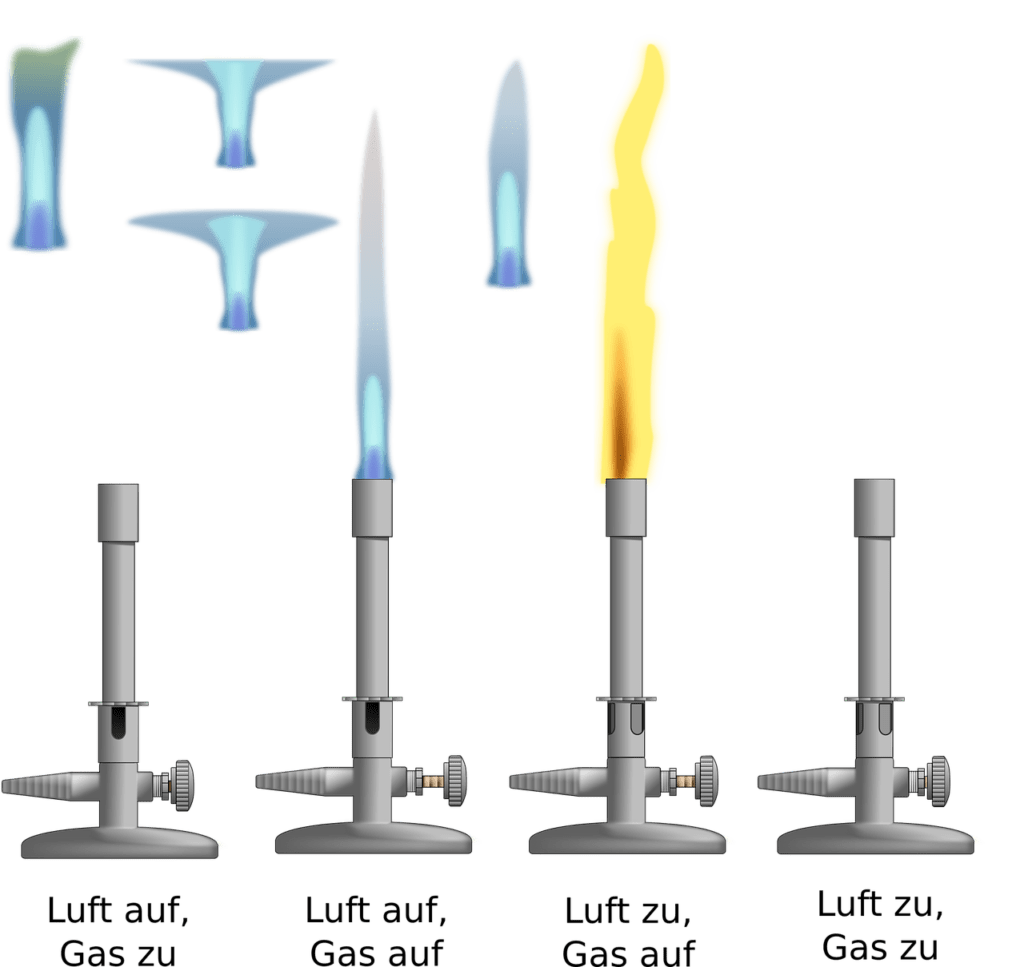

Цвет пламени – это показатель того, правильно ли работает элемент. Если оно горит ровным голубым цветом, значит, все в порядке. Присутствие вкраплений других оттенков (особенно красного либо желтого) указывает на неэффективность оборудования и неправильную работу всего котла.

Иногда в итоговой смеси просто недостаточно кислорода. Кроме того, проблема может заключаться в пыли, попадающей в оборудование. На неисправности указывает и то, что горелка работает слишком шумно.

В каких случаях требуется регулировка пламени горелки

В большинстве случаев проблемы наблюдаются у атмосферных горелок. Ими может быть оборудован как напольный, так и настенный газовый котел. Причинами сбоев чаще всего становятся:

• Чрезмерная мощность элемента. Если для небольшого прибора средней эффективности покупается мощная горелка, проблем не избежать. Оборудованию не хватает воздуха, из-за чего пламя приобретает желтый цвет, а дымоход забивается сажей.
• Недостаточно хорошо очищен сам дымоход, что приводит к проблемам с тягой. Поскольку продукты горения выводятся не до конца, а воздуха не хватает, пламя становится желтым.
• Брак или неисправность самой горелки не позволяют отрегулировать сжигание газа.
• Перепады давления в газовой системе приводят к выбросу топлива в дымоход и его засорению.

Регулировка может потребоваться после ремонта газового котла и повторного запуска, при смене топлива, а также в случае, если в оборудовании присутствуют посторонние шумы. Если потребуется заменить газовый котел, то потребуется определенный порядок действий.

Настройка оборудования

Для корректной регулировки используется манометр для настройки газовых котлов. Устройства, оснащенные вентиляторной горелкой, автоматически настраиваются встроенным блоком. Приборы с атмосферной горелкой регулируются самостоятельно:

• поместите газоанализатор на котел;
• присоедините к патрубку, проводящему газ;
• убедитесь в полной герметичности;
• удалите корпус горелки;
• манометром для газового котла замерьте давление топлива на входе;
• подключитесь к электросети, проверьте фазы и перемычки;
• газоанализатор установите в дымоходе и включите;
• замерьте уровень давления на выходе, сверьтесь с нормативными показателями, указанными в техническом паспорте;
• откорректируйте поток воздуха заслонкой.

Газовый прибор в частном доме: требования и основные этапы установки

Для грамотного монтажа агрегата предварительно нужно изучить нормативную документацию и правила выполнения этих работ. В них говорится об особенностях установки газовых приборов для устройства отопительной системы.

Какого вида котел не пришлось бы устанавливать, обязательно нужно выполнить требования определенных норм и правил, таких как:

• СНиП 41-01-2003 об отоплении, вентиляции и кондиционировании.
• СНиП 42-01-2002 о газораспределительной системе.
• СНиП 21-01-97 о пожарной безопасности.
• СНиП 2.04.08-87 об устройстве котельных.

Положения СНиП содержат всю необходимую информацию для монтажа и запуска газового котлаИсточник optolov.ru

Применительно этим условиям, для установки газового котла в доме, нужно сначала получить нормативный акт, который дает разрешение на проведение работ по подключению газовых приборов. А для приобретения ТУ необходимо в местной газовой службе подать заявление, на которое в течение месяца должен быть дан ответ.

Монтаж котла

После разработки проектной документации и получения акта с разрешением на монтаж газового котла, производится его установка, которая проводится в несколько этапов:

1. Подготовка прочного основания. На пол заливается стяжка из бетона, или кладется лист металла. Устанавливать котел нужно строго параллельно полу.
2. Подключение дымохода и проверка тяги.
3. Присоединение труб отопительной системы. При этом должен быть установлен фильтр тонкой очистки, который обычно размещают в обратный трубопровод перед котлом. А по обе стороны фильтрующего элемента ставят краны с шаровым запором.
4. При установке двухконтурного газового котла в частном доме необходимо подсоединить его к водопроводу. Врезку подающей трубы желательно производить сверху, а выходящей магистрали – внизу.
5. Подключение к газопроводу. Это может делать только специалист газовой службы.

Пламя горелки

Одним из индикаторов правильной работы горелки является цвет пламени. Для газового оборудования характерно ровное голубоватое пламя без примесей других цветов. Наличие вкраплений желтого, красного говорит о том, что горелка работает плохо, это снижает эффективность обогревательного оборудования.

В первую очередь, это касается инжекционных горелочных устройств, но и для вентиляторных иногда характерно тоже. Пламени элементарно может не хватать кислорода. Также вместе с воздухом может попадать пыль, другой мелкий мусор, который будет засорять устройство, снижая КПД котла. Все это непосредственно сказывается на пламени. Если оно гудит, горелка работает громко, огонь изменил цвет – необходимо настроить правильную работу устройства.

Настройка автоматики котла и давления

Перенастройку выполняют в случае, если автоматика срабатывает слишком часто. Эту неполадку называют тактованием, и возникает она из-за чрезмерного роста температуры теплоносителя. Уменьшите подачу газа в основную горелку, так вы защитите котел от износа.

У метода есть также запасной вариант — достаточно скрутить кран перед котлом. Помните, что неполное сгорание топлива приводит к увеличению объема дымовых газов и гари.

Место установки котла на кухне: газ можно убавлять краном после подводки, а также на опуске, если это не помешает работе плиты и других газовых приборов

Чтобы избавиться от тактования, перенесите комнатный терморегулятор (если есть) в более холодное место или снизьте температуру воздуха в месте установки. Увеличьте количество теплоносителя в системе отопления. Замените основную горелку, если тактование появилось из-за ее повышенной мощности.

Проблемы с автоматикой и частое выключение наблюдают при таких обстоятельствах:

• упало или подпрыгнуло напряжение;
• сильный ветер погасил горелку;
• уменьшилась проходимость дымохода;
• снизилось давления газа.

Чтобы улучшить работу автоматики, наведите рукоятку автоблока (газового клапана) на положение «искра». Загорится запальник (пилотная горелка, запальная горелка). Оставьте ручку на 30 секунд в таком положении, после чего верните на позицию «выключено» — белый кружок.

Котлы выпускают с термостатами (терморегуляторами), суточными и недельными программаторами. Терморегулятор отключает котел при достижении заданной температуры, потом прибор включается автоматически. Пока хозяева в отъезде, они могут положиться на регулятор с 7-дневным периодом работы. Суточный прибор снимает потребность в постоянном контроле за котлом.

Недельный программатор для газовых котлов Computherm Q7, на котором можно выбирать порог чувствительности, задавать параметры перехода между отоплением и охлаждением и блокировать кнопки

Давление налаживают на автоблоке. К примеру, возьмем Eurosit 630. Агрегат поддерживает температуру воды в отопительном контуре и останавливает подачу газа в опасной ситуации. На Eurosit 630 есть ручка, которая крутится и имеет 7 режимов пламени, — наведите ее на положение «1», снимите крышку и прикрутите винт слева под рукояткой. Крутите по часовой — подача газа будет меньше и плавнее, автоматика заработает лучше.

Настройте также максимальный режим. Наведите ручку на «7» и прикрутите винт на дне агрегата, теперь уже против часовой стрелки. От уменьшения уровня пламени снизится давление газа и эффективность горелки котла на той же настройке мощности.

Определите сначала нужные стороны на автоблоке. Поверхность с рукояткой считайте боковой. Агрегат устанавливают по-разному: иногда эта сторона сбоку, иногда сверху. Не перепутайте нужные винты (позолоченные) с креплениями.

Давление нужно снизить в таких случаях:

• пламя гаснет вскоре после загорания;2
• при зажигании есть хлопок;
• пламя выходит за отведенные ему пределы;
• красный или красно-оранжевый цвет огня.

Давление обычно повышается зимой: газораспределительные компании поднимают значение с 200 до 280 мм водяного столба. Установите регулятор давления или уменьшите подачу через опуск.

выбор прибора для измерения давления газа и регулировки отопительного устройства

Манометр существует для того, чтобы измерять давление в системе. Он соединяется с аварийным предохранительным клапаном и воздухоотводчиком, таким образом, гарантируя безопасность.

Выход показателей давления за допустимые пределы означает, что система работает неправильно. Избыточное давление может привести к разрыву трубопровода и даже к взрыву оборудования.

Vkontakte

Odnoklassniki

Классификация манометров для настройки газовых котлов

Принцип работы всех манометров основан на том, что измеряемое давление уравновешивается силой трубчатой пружины или двухпластинчатой мембраны.

Она одним концом припаяна к держателю, а вторым, связана со стрелкой через специальный механизм. Этот механизм преобразует линейное перемещение чувствительного элемента в движение стрелки по циферблату.

Образцовые

Образцовыми называют измерительные приборы, которые применяют для калибровки других. Данный тип устройств используют для проверки оборудования и точных измерений давления жидкости и газа, они обладают более высоким классом точности — 0,015-0,6 ед. Повышенная точность измерения этих приборов обусловлена особенностями конструкции: зубчатый орган в передаточном механизме исполнен очень точно.

Электроконтактные

Эти устройства отслеживают предельное давление и оповещают систему о его достижении. Обычно такой вид измерительного оборудования применяют для газа, пара, спокойных жидкостей, несклонных к кристаллизации. Приборы могут управлять внешними электроцепями при достижении критического давления с помощью контактной группы либо оптической пары.

Фото 1. Электроконтактный манометр для отопительного газового котла. Прибор имеет циферблат с делениями.

Газовый клапан котла принцип работы и настройка

Газовый клапан необходим для подачи газа на горелочное устройство агрегата. С помощью настройки газового клапана можно регулировать объем подаваемого топлива. Это дает возможность сделать агрегат более экономичным или повысить мощность устройства. Таким образом, пользователь в зависимости от ситуации имеет возможность скорректировать производительность своего агрегата.

…

Как работает газовый клапан?

В большинстве газовых агрегатов установлен клапан SIT. Он включает следующие элементы:

• измерительный штуцер давления газа на выходе клапана;
• регулировочный винт минимального и регулировочная гайка максимального расхода топлива;
• крышка;
• измерительный штуцер давления на входе.

Клапан газового котла состоит из запирающей и модуляционной катушки. При подаче напряжения в 220 В на запирающий клапан к горелке подается минимальный объем газа в соответствии с заводскими настройками. Затем напряжение передается на модуляционную катушку. Процессор в зависимости от рабочего режима (мощности) подает напряжение с разной частотой модуляции, регулируя количество газа, проходящего за единицу времени.

Для настройки газового клапана котла на минимальную мощность понадобятся дифференциальный манометр, гаечный ключ и отвертка. Процесс настройки включает следующие этапы:

1. Снимают защитный колпачок, закрывающий дифференциальные винты клапана.
2. Открывают штуцер для замера давления газа, подаваемого на горелку – против часовой стрелки поворачивают запирающий винт на 1,5-2 оборота.
3. Подключают к входному штуцеру шланг манометра.
4. Включают режим отопления и отключают один провод модуляционной катушки – это нужно, чтоб клапан давал газ на горелку по минимуму, что будет соответствовать минимальной мощности агрегата.
5. Согласно показаниям манометра, настраивают минимальное давление газа на горелке. Для этого вращают внутренний винт, находящийся под защитным колпачком. При этом фиксируют внешнюю гайку.

Динамическое давление топлива на входе газового клапана находится в пределах от 1,4 до 2,4 кПа. Если измерения показали, что давление выходит за указанные пределы, необходимо вызвать специалистов-газовиков.

…

В заводском диапазоне мощности перенастраивать газовый клапан вручную нет необходимости. Это требуется для того чтобы перевести агрегат на мощность ниже или выше показателей, заявленных в инструкции. Часто настройка клапана нужна, если производительность устройства не соответствует отапливаемой площади дома или квартиры.

Настройка газового клапана при «тактовании» котла

Такую проблему как «тактование» газового котла можно решить путем настройки газового клапана. Обычно она возникает, если мощность агрегата значительно превышает необходимую для данной площади.

…

Чтобы исключить «тактование» устройства в режиме отопления, необходимо снизить давление на выходе. Это выполняется с помощью вращения регулировочного винта против часовой стрелки.

Для прекращения «тактования» в режиме ГВС уменьшают максимальное давление. Это решается методом вращения регулировочной гайки против часовой стрелки.

Однако в более современных моделях «тактование» устраняется автоматикой. Например, настройка газового клапана котла Будерус происходит с помощью блокировки тактов:

• удерживают кнопку с гаечным ключом в течение 5 сек;
• выбирают продолжительность интервалов от 0 до 15 мин с помощью кнопок со стрелочками.

Рекомендуется, чтобы настройки такого рода проводили только специалисты сервисного центра, особенно, если котел находится на гарантии. Иначе, если Вы испортите клапан, компания обнулит гарантийные обязательства и Вам придется покупать новую деталь.

Отвечающая за безопасность автоматика

Согласно правилам, изложенным в нормативной документации (СНиП 2.04.08-87, СНиП 42-01-2002, СП 41-104-2000), в газовых котлах должна быть предусмотрена система безопасности. Задачей этого блока является экстренное перекрытие подачи топлива в случае какой-либо поломки.

На представленной схеме приводится система автоматики, позволяющей регулировать функции газового приспособления, с подробным изображением всех составных элементов

В основу принципа безопасной работы системы автоматики газового котла положен контроль за показаниями приборов.

Блок управления отслеживает следующие факторы:

• Давление газа. При его падении до критического уровня подача горючего вещества немедленно прекращается. Процесс происходит в автоматическом режиме при помощи клапанного механизма, заранее настроенного на определенное значение.
• Подача газа. Ответственность за это свойство в энергозависимых приборах несет максимальное либо минимальное реле. Механизм работы заключается в изгибании мембраны со стержнем при увеличении количества атмосфер, что ведет к размыканию контактов отопительного прибора.
• Отсутствие пламени в горелке. При затухании огня термопара остывает, из-за чего прекращается выработка тока, а подача газа прекращается вследствие перекрытия электромагнитной заслонкой газового клапана.
• Наличие тяги. При уменьшении этого фактора биметаллическая пластина нагревается, что вызывает изменение ее формы. Модифицированный элемент надавливает на клапан, который запирается, останавливая подачу горючего газа.
• Температура теплоносителя. С помощью термостата удается поддерживать этот фактор на заданном значении, что позволяет предотвратить перегрев котла.

Указанные выше возможные неисправности могут вызвать затухание основной горелки, вследствие чего появляется возможность проникновения газа в помещение, приводящая к фатальным последствиям.

На данном рисунке представлено схематичное устройство функционирования работы регулирующей автоматики, призванной не допустить перегревания системы или других нарушений в ее работе

Чтобы этого избежать, все модели котлов должны быть снабжены автоматическими устройствами. Особенно это актуально для устаревших образцов, где подобные устройства еще не были предусмотрены производителями.

Регулировка мощности газового котла

В этом случае стоит задача снизить или увеличить показатель. Непрямой способ регулировки подразумевает уменьшение подачи через краны: который стоит после подводки к котлу и тот, что на опуске. Диапазон регулирования уменьшится, поэтому лучше предпочесть прямые методы.

Чтобы увеличить мощность, выберите вариант:

1. Настройте горелку на желаемый показатель — актуально для модулирующих агрегатов.
2. Купите более производительную горелку.
3. Замените форсунки на большие по сечению. Помните, с ростом теплоотдачи у котла вырастет потребление газа, риск поломки раньше срока, снизится КПД.

В идеале настройку по увеличению мощности лучше доверить специалисту по котлам. Рост мощности по указанным вариантам достигает 15 %. Если этого недостаточно, используйте дополнительные устройства для обогрева комнат. Не забывайте очищать котел, чтобы сохранять уровень мощности.

Трубки с микрофакелами для атмосферной горелки — такой прибор работает практически бесшумно, но отличается низкой мощностью, высушивает воздух в помещении и зависит от большого количества внешних факторов

Иногда приходится уменьшать мощность. Сначала ее регулируют через меню: параметрами температуры теплообменника и времени антициклирования. Затем настраивают циркуляционный насос. При потребности меняют горелку на модуляционную.

Причины для изменения мощности котла:

1. Увеличение: нужно переоборудовать прибор одновременно с наращиванием мощности, подключить бойлер косвенного нагрева, увеличилась площадь для отопления.
2. Снижение: отказ от одной из функций (отопления или горячего водоснабжения), части функционала (обогрева отдельных комнат, теплого пола), снижение производительности котла.

При избыточном потреблении топлива стоит осмотреть вторичный теплообменник и удалить остатки солей вручную или химическим составом. На загрязнение укажет характерное бульканье при работе котла.

Расход повышается из-за низкой удельной теплоты сгорания (теплотворности) газа. Норма составляет не меньше 7 600 ккал м³. У плохо осушенного топлива теплотворность опускается почти в два раза.

Настройте также газовый клапан. Их регулируют, зависимо от строения:

• у одностадийных есть только положения «включен» и «выключен»;
• двухстадийные клапаны оборудуют 1 входом и 2 выходами, а открываются они на промежуточном положении;
• трехстадийные есть у котлов, у которых два уровня мощности;
• с помощью моделирующих клапанов мощность удается регулировать более плавно, у них много режимов пламени, помимо положений «включено» и «выключено».

Смотрите на цвет пламени. Если имеет заметную желтую часть, прикрутите вентиль на опуске, чтобы снизить подачу топлива.

Многофункциональный газовый клапан 845 SIGMA с модуляцией мощности, регулятором выходного давления и блоком управления подачей топлива — рассчитанный на разные виды резьбы и фланцы

Еще раз задайте рабочую температуру отопления на терморегуляторе. Принцип его действия заключается в том, что в работу включается стержень. С падением температуры элемент уменьшается и открывает подачу топлива. Рост температуры приводит к увеличению стержня, отчего газ начинает поступать в меньшем объеме.

При нехватке воздуха осмотрите заслонку, наддув и регулятор температуры. Хлопок при зажигании основной горелки появляется из-за забитых путей подачи воздуха. Уберите пыль из них и входных отверстий.

Чувствительность — залог быстрого износа.

Разумеется, комфортная температура нравится всем. Современные системы предлагают тонкую настройку теплообменников, которые в состоянии поддерживать строго заданную температуру в помещении.

С объемными газовыми котлами все понятно — 100 или 200 литров воды будут остывать крайне долго, даже на один градус. Однако, совсем другая ситуация с настенными приборами, объемом до 10-12 литров. Там счет идет на минуты, что вызывает тактование. Особенно ситуация характерна для межсезонья.

Околонулевая температура за окном — сложная проблема для автоматики котла. Теплоотдача в окружающую среду недостаточно сильна для постоянной работы даже на малых мощностях, но все же проявляется при отсутствии нагрева. Небольшой диапазон в 2-4 градуса вызывает постоянный запуск и прерывание цикла, что изрядно изнашивает котел. Верным решением будет увеличить разброс до 10-12 градусов.

Полипропилен – оптимальное решение

Многие специалисты высказываются в пользу обвязки газового оборудования полипропиленом. Их главный аргумент – универсальность и возможность без особых проблем реализовать любую схему. С другой стороны, неопытному мастеру вряд ли придется иметь дело с системами повышенной сложности.

Разработку и монтаж схем обвязки повышенной сложности лучше доверить специалисту. Неопытный мастер может совершить ошибки, которые приведут к снижению эффективности системы или вообще поставят под угрозу ее работоспособность

Главное достоинство полипропиленовых трубопроводов – надежность. Если верить производителям, их продукция служит 40 лет и более.

Материал устойчив к повышенному давлению (может выдерживать до 25 бар), хорошо переносит гидроудары и температуру 95 градусов. Есть и недостаток, который нужно принимать в расчет: такая обвязка котла снижает КПД системы обогрева.

При проектировании обвязки лучше отдать предпочтение схеме, предполагающей минимум сгонов. Это повысит шансы на сохранение герметичности системы в будущем

Подсоединение котла к газопроводу должно быть жестким («американка», металлический сгон). Из всех видов прокладок подходят только паронитовые, т.к. пластичные материалы (резина, фум, пакля) деформируются, что приводит к утрате герметичности или уменьшению внутреннего диаметра газового трубопровода.

Настройка мощности котла

При первом пуске газа специально обученные люди всегда настраивают мощность котла в соответствии с отапливаемой площадью. Обычные бытовые настенные котлы на максималках способны обогреть помещения площадью до 250 квадратов.

Но квартира или дом обычно имеют площадь в районе около 100 квадратов (моя городская квартира и того меньше).

При пуске газа работники газовой службы должны отрегулировать его давление при помощи специальной линейки с осмосом. К такой работе вас самостоятельно не допустят, как бы вы просили.

Ещё эту линейку называют «U-образным манометром».

После этого уже потребитель настраивает комфортную для себя температуру. Обычно это около 21 градуса по Цельсию.

Очень частое заблуждение, что во время отсутствия дома можно ставить температуру на минимум или выключать отопительный прибор вовсе. После включения в такой ситуации котел начинает работать на износ, пытаясь нагнать температуру в помещении.

Установка датчика термостата очень полезная вещь при желании сэкономить и держать в помещении постоянную температуру. В солнечные дни котел и вовсе может запуститься два-три раза за день, что несомненный плюс.

После заселения и установки всех дверей, обязательно установлю его на свой котел, тем более что для этого нужно подключить всего 2 провода.

Обслуживание котла

Уменьшить расход газа можно путем обычной профилактики. Процедура обслуживания газового котла осуществляется в соответствии с регламентом, который предписан производителем оборудования. Основные мероприятия представлены:

• проверкой и настройкой давления топлива;
• проверкой и настройкой параметров горения газа;
• проверкой и чисткой электродов розжига и газового фильтра;
• диагностикой и профессиональной настройкой автоматики котла;
• проверкой циркуляционного насосного оборудования и чисткой горелки.

Газовый котёл – это большое количество рабочих элементов и специальных узлов. Такой очень сложный агрегат, часто работающий в круглогодичном режиме, может подвергаться изменению основных параметров и негативным воздействиям, изнашиваемым детали. Только благодаря ежегодному обслуживанию, регулированию параметров горения и настройкам, можно сохранить эффективность работы.

Другие способы оптимизации расхода топлива

Возможно, если вы столкнулись с большим расходом газа, вам нет необходимости уменьшать мощность котла. Следует произвести мероприятия, которые позволять оптимизировать работу котла.

Тепловая энергия, создаваемая в процессе сгорания газа в отопительном котле, дополнительно расходуется оборудованием с целью компенсации тепловых потерь. Особенно актуальной будет оптимизация топливных расходов в зимний период, при температурном режиме окружающей среды на резко отрицательных показателях.

С целью снижения расходов на отопление нужно обеспечить комплексный подход к вопросу подготовки помещений, включая утепление, замену окон и дверей, устранение мостиков холода. Кроме прочего, в обязательном порядке проверяется работоспособность всего эксплуатируемого газового оборудования с внесением корректировки режима их штатного функционирования.

Настройка газового котла gepard или panther на мощность, ниже минимальной

На третьем этапе производится настройка минимальной мощности котла, на величину, ниже указанной в инструкции.

Такая настройка бывает необходима не во всех случаях, а только тогда, когда первый и второй этапы не приносят необходимого результата. Как в нашем случае, когда на первом этапе кнопкой «-» устанавливаем новое значение мощности котла =9 (минимально возможная настройка, соответствует 8,5 кВт.).

Следует заметить, что настройка мощности котла по описанной ниже методике бывает полезна и в других случаях, так как позволяет через проведение эксперимента настроить отопительную мощность котла в соответствии с реальной мощностью отопительного контура. Реальная мощность обычно оказывается меньше расчетной.

Перед проведением работ по настройке минимальной мощности горелки, необходимо:

• Полностью открыть термостатические и другие вентили на радиаторах, а комнатный термостат установить на максимальную температуру. Термостат, управляющий теплыми полами, настраивают на максимально-допустимую температуру, чтобы не перегреть полы.
• В пользовательском меню котла выставить максимальную рабочую температуру, которую выставляют хозяева в самые морозы, прибавляя еще 5 °С. Обычно это не меньше 65 °С. Если хозяева не помнят её, или на новом котле в меню устанавливают заводскую настройку максимальной температуры 75 °С. Горелка котла должна будет автоматически отключаться при температуре на 5 °С больше, т.е. при 80 °С.
• Контур отопления охладить до температуры отопительной воды ниже 30 °С.

Далее, запускаем горелку в режиме отопления, в сервисном меню выбираем строку , нажимаем кнопку «mode» и видим на дисплее значение параметра положения шагового электродвигателя газового клапана в заводском режиме минимальной мощности.

Сняв переднюю крышку котла визуально наблюдаем величину пламени в горелке. В нашем примере на дисплее высвечивалась заводская настройка, число =72, а высота пламени в горелке была достаточно большой.

Кнопкой «-» устанавливаем новое значение параметра в строке , например =20. Через 3 секунды после изменения, когда новое значение автоматически подтверждается, наблюдаем значительное снижения высоты пламени в горелке. Это свидетельствует о том, что полезная мощность котла с указанной настройкой сильно уменьшится.

Далее наблюдают на дисплее рост температуры в прямом трубопроводе отопления на выходе из котла. Обычно рост температуры останавливается, достигнув какого-то значения, меньше установленного, например 52 °С . Котел работает, а температура не растет (или изменяется очень, очень медленно). Это значит, что достигнут баланс мощности между котлом и системой отопления при этой установившейся температуре воды.

В этот момент увеличиваем параметр в строке сервисного меню, выставляем новое значение =30 — температура снова начинает расти и опять останавливается, например на 63 °С. Опять добавляем значение параметра в строке =35 и так подбираем параметр до тех пор, пока температура не остановится на величине, чуть больше максимальной, например 77 °С .

Если радиаторы плохо прогреваются по высоте, разница температур в прямой и обратной трубе при максимальной температуре более 15-20° , то увеличивают давление срабатывания клапана байпаса. Как регулировать клапан байпаса читайте ниже. Температуру воды в прямом и обратном трубопроводе можно увидеть на дисплее, если войти в сервисное меню, строки и

В случае регулировки клапана байпаса, настройку газового клапана в строке необходимо повторить.

В нашем примере, горелка нагревала воду до максимальной температуры 77 оС при минимальном значении параметра в строке , равном =28 (заводская настройка была =72). При меньшем значении параметра горелка не могла нагреть воду до указанной температуры. А при большем значении горелка нагревала воду до 80оС и автоматика котла отключала горение.

Следует заметить, что описанная выше методика настройки газового клапана, которая позволяет через проведение эксперимента сбалансировать мощность котла с мощностью отопительного контура, отсутствует в рекомендациях производителя котлов. Это идея автора статьи, успешно реализованная при настройке автономных систем отопления с газовыми котлами.

Газовый котел не греет горячую воду ГВС

Датчик расхода (протока) воды газового котла Protherm Gepard (Panther) Датчик расхода (протока) воды ГВС представляет из себя вращающуюся турбинку с лопастями, скорость вращения которой зависит от интенсивности протока воды. Из опыта эксплуатации газовых котлов Protherm Gepard (Panther) известно, что частой причиной отказа функции подогрева воды ГВС в этих котлах является остановка турбинки из-за попадания в неё посторонних частиц. Хотя турбинка защищена от засорения сетчатым фильтром, но он не всегда справляется со своей задачей.

Если при открытии крана разбора горячей воды, горелка котла не зажигается, а из крана течет холодная вода, то проверяют исправность датчика расхода ГВС. Необходимо вызвать строку d.36 сервисного меню, в которой отображаются показания датчика расхода. Если при открытом кране разбора горячей воды показания расхода в строке d.36 равны или близки нулю, то делаем вывод о том, что датчик расхода не работает.

Расположение датчика расхода воды обозначено зеленой стрелкой на рисунке выше.

Датчик расхода воды снимают, потянув влево фиксирующую стальную скобу. Сняв скобу, необходимо потянуть датчик на себя и вытащить его из гнезда. Перед снятием датчика необходимо слить воду из тракта ГВС котла, как описано выше.

Для исключения отказов в работе датчика расхода, рекомендуется подавать воду на котел через дополнительно установленный перед котлом фильтр водопроводной воды.
