Как разобрать наушники, советы для разных видов
Многие из нас любят слушать музыку. Но каждый предпочитает своё направление. Поэтому, чтобы не мешать окружающим, мы используем наушники. Кроме того, они позволяют смотреть кино или играть, не нарушая покой домочадцев.
Но, как и любое другое устройство, наушники могут выйти из строя. Конечно, можно приобрести новую модель. Однако можно попробовать реанимировать старые. Для этого их следует правильно разобрать, чтобы окончательно не испортить. Давайте рассмотрим основные способы разборки наиболее популярных видов наушников. Ведь узнав эту информацию, вы сможете «оживить» любую модель.

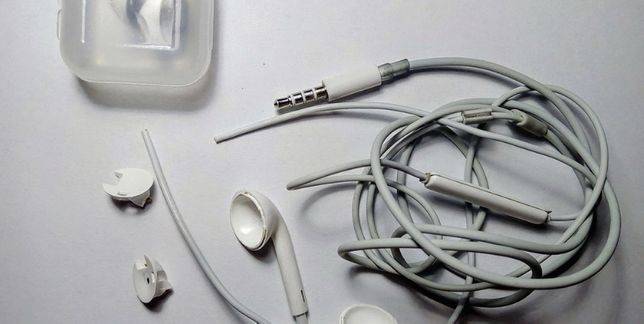

Разборка вакуумных наушников
Провод может переломиться не только на штекере, но и возле динамика. Чтобы в вакуумных наушниках к этой детали добраться выполняют следующие действия:
На корпусе наушника находят шов. По нему пытаются сделать надрез острым ножом. Корпус слегка прижимают пассатижами, чтобы шов разошелся.
Когда корпус развалиться на две части, на обозрении появится тыльная часть динамика с контактами. Паяльником отпаивают поврежденные жилы, но сначала помечают маркером цвет изоляции, чтобы не перепутать провода.
От общего кабеля гарнитуры отрезают поврежденный кусок. У исправного провода зачищают жилы, после чего припаивают их к контактам динамика с соблюдением пометок цвета изоляции.
Работу вакуумной гарнитуры проверяют, подключив к разъему телефона или компьютера. Если из динамиков исходит не прерывистое качественное звучание, половинки корпуса наушника склеивают.
Оборвался провод
Признаки поломки будут такими.
- Вы в одном из наушников либо в обоих услышите шуршание, а потом звук пропадёт. Значит, произошёл обрыв провода на сгибе. Вам нужно включить наушники и ощупать руками весь провод. При этом шевелите его и вращайте. В месте поломки вы услышите шуршание. Требуется пометить место, где обрыв, маркером или чем-то другим. Наушники теперь отключайте от устройства. Возьмите кусачки и оторвите на месте поломки проводок. Зачищайте его так, чтобы можно было спаять 2 конца. Спаивайте и проверяйте устройство. Нормальный ли звук в наушниках? Можно замотать это место изолентой.
- Когда носите наушники в сумке и т. д., нередко случается обрыв у штекера. У джека подвижность деталей большая, из-за сгибов, а потом заломов один из проводков может оборваться.
Замена шнура в больших наушниках
Большие гаджеты, такие как, например, наушники Philips или наушники Sven для компьютера, отличаются от вставных лишь размером динамика (мембраны в маленьких гаджетах). Трудности могут возникнуть при попытке добраться до динамика, для того, чтобы запаять контакты проводов.
У разных производителей гарнитур способы их вскрытия различаются. Это могут быть защелки, которые сложно обнаружить или скрытые винты, спрятанные под мягкими “подушечками” – амбушюрами. Например, часто возникает вопрос, как разобрать наушники Sennheiser HD203?
Делается это просто.
При ремонте наушников Steelseries Siberia, амбушюры держатся на клеевой основе
. Снять их можно, аккуратно поддевая отверткой, после чего можно обнаружить крепеж. В некоторых моделях вместо винтов используются защелки, которые при сильном нажиме могут быть сломаны. Если они сломаются, придется чашечки гаджета склеивать, после чего они станут неразборными.
В наушниках Razer Kraken амбушюры не приклеены, и снимаются просто.
После их отсоединения, крепеж можно обнаружить под приклеенной бумагой.
В гарнитуре Audio-Technica M30 или ES7 они также одеваются на ободок чашечки гаджета. Не исключением являются и наушники Филипс.
Гарнитура Philips SHD 8600 лишена всех недостатков, связанных с заменой штекера и кабеля, так как она является представителем беспроводных устройств
Разборка и ремонт штекера
Выявляют неисправность штекера методом переминания входящего провода пальцами рук. Наушники подключают к мобильному телефону или компьютеру, включают воспроизведение музыкального файла, после чего приступают к диагностике.
Обычно медные жилы переламываются на входе в резиновый или пластиковый кожух штекера и внутри него. Если во время переминания кабеля в динамиках временами появляется звук, значит, штекер надо разобрать и починить.
Рекомендации:
Как самостоятельно починить наушники, если один перестал работать
, Наушник не работает: диагностика поломки, способы ремонта
, Ремонт наушников своими руками
Процедура восстановления штекера состоит из следующих шагов:

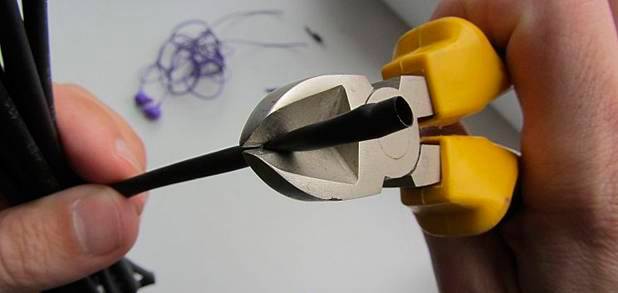

Штекер откусывают кусачками от кабеля наушников.
Цель ремонта – извлечь из кожуха металлическую часть. Элемент прочно впаян. Стараться сохранить старый кожух неразумно. Проще вдоль его разрезать острым ножом.
Металлическую часть штекера аккуратно извлекают из кожуха, чтобы не обломились контакты. Припаянные провода тоже стоит сохранить. По цвету изоляции понятнее, куда паять жилы кабеля наушников.
В случае обрыва жил с контактов на самой пайке для подсоединения используют стандартную схему, представленную на фото. Цвет изоляции в кабеле гарнитуры разных производителей отличается. Чаще всего общая жила идет в черной или желтой изоляции. Для уверенности лучше прозвонить тестером от динамиков до места разреза кабеля.
Наушники могут комплектоваться микрофоном. У таких моделей под оплеткой кабеля вместо трех спрятано четыре жилы. Подключение происходит по другой схеме, показанной на фото.
Отрезанный от штекера кабель зачищают. Сначала снимают основную оплетку и освобождают кончики жил. Края тонких проводков зачищают острым ножом. Достаточно снять 5 мм длины изоляции, чтобы хватило припаять медную жилу к контакту штекера.
Проводки скручены из тоненьких жилочек, и все они покрыты защитным лаком. Это напыление препятствует пайке. Лак удаляют соскабливанием ножом или обжигают огнем из зажигалки. Концы чистых медных жил надо залудить. Общий провод будет соединяться на одном контакте, поэтому его сразу спаивают вместе.
Новый кожух для штекера изготавливают из нижнего колпачка шариковой ручки. Провод вводят через отверстие для пишущего стержня. Надетый колпачок продвигают по кабелю дальше от места пайки.
Вслед за колпачком на провод надевают кусок термоусадочной трубки. Гильза защитит от переламывания провод возле нового кожуха штекера.
Жилы кабеля припаивают к контактам штекера
Важно не забыть о соответствии проводов по цвету изоляции. Работоспособность проверяют, прозвонив тестером
Проще подключить штекер в разъем мобильного телефона или компьютера.
Если оба наушника работают нормально, на контакты штекера надевают термоусадочную трубку. Ее подогревают огнем зажигалки. Трубка плотно обтянет контакты штекера. Для надежности можно обжать пальцами пока пластик горячий.
В финале внутреннюю часть колпачка смазывают эпоксидной смолой. Немного клея наносят на термоусадочную трубку. Колпачок сдвигают по кабелю, пока задняя часть штекера полностью в него не войдет до ограничителя. Через сутки смола застынет, и наушники можно использовать.
Наушник сломался
Вы слышите, что в одном наушнике пропал звук или появился треск с шумом, значит, вам нужен осмотр детали
Вскрывайте и обратите внимание на мембрану. Если она окажется смятой, тогда разровняйте, поправьте и она будет лежать ровно
На мембране часто скапливаются соринки. Из-за них вы будете слышать треск с шипением, и деталь выйдет из строя.
Сеточку, которой закрывают мембрану, требуется промывать спиртом.
Если мембрана слишком смята, она уже вышла из строя. Нет смысла обращаться в мастерскую. Она дорогая, и легче купить новые наушники, чем покупать новую мембрану для замены.
Когда в наушнике разорвутся жилы, они не будут работать.
Итак, наушник требуется разбирать. Креплениями выступят шурупы или защёлки из пластика. В «ракушках» наушников для соединения используют клей. Наушники требуется открывать, а провод обрезать. Теперь зачищайте и спаивайте кончики. Будет так, как и до поломки.
Теперь проверяйте, работает ли звук в конструкции? И 2 половинки «ушка» можно собирать.
На каждом из этапов вы сделали, как советуют опытные любители музыки, но наушники не заработали? Поищите старые, отрежьте штекер. Далее требуется спаивать с работающим верхом.
Если вы привязаны к этим наушникам и хотите самостоятельно их починить, то комбинируйте детали, пробуйте наладить. Ничего не удалось исправить?
Приобретайте новые наушники, ухаживайте за ними бережно и не придётся в очередной раз чинить или выбрасывать любимую вещь. Удачной вам починки и прослушивания любимой музыки.
Известно, что поломка штекера на конце провода является наиболее распространенной неисправностью наушников.
От частых перегибов, сильных рывков и прочих механических нагрузок тонюсенькие провода ломаются или рвутся. При этом, как правило, перестает работать какое-то одно ухо или, как в моем случае, сразу оба.
Иногда происходит обрыв общего провода, в этом случае звук искажается до неузнаваемости: почти полностью пропадают высокие и средние частоты. Это происходит из-за того, что правый и левый усилители телефона/плеера включаются в противофазе и их выходные сигналы почти полностью компенсируют друг друга.
Также бывает, что просто пропадает стерео-эффект.
Зачастую звука в ушах нет, но микрофон работает, как ни в чем не бывало. Однако, если происходит обрыв микрофонного провода, то вместе с микрофоном перестают работать кнопки управления на шнуре гарнитуры.
Чаще всего причина любой описанной неисправности в порвавшемся проводе в непосредственной близости от штекера.
Иногда повреждение провода видно невооруженным глазом, но чаще всего оно скрыто под изоляцией.

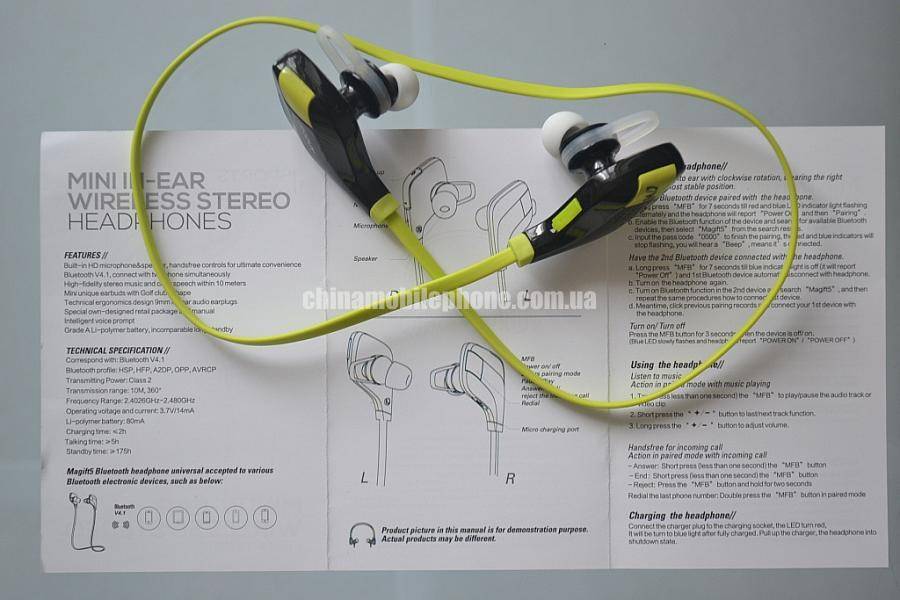

Разборка JBL T110BT
- С помощью плоской отвертки аккуратно разъединяются части корпуса, где находится блок с батареей питания.
- Иногда наушники перестают реагировать именно потому, что причина кроется в неисправности батареи (например, отпаялся соединительный провод и т. д.).
На втором проводе T110 BT находится блок управления. Его тоже можно разобрать:
- С порта для зарядки сдвигается в сторону заглушка.
- С помощью плоской отвертки разжимаются половинки корпуса блока. Внутри находится управляющая микросхема со светодиодом индикатора состояния и портом micro-USB.
Корпус наушников тоже разбирается:
С наушников снимаются силиконовые амбушюры.
Тонкий и острый край лезвия ножа плоской отвертки осторожно вставляется в шов. Две части пластмассового корпуса аккуратно раздвигаются.
Можно снять сетку, прикрывающую динамик, с помощью иголки или булавки.
Неисправности штекера
В большинстве случаев штекер вам придётся сначала разобрать, а потом собрать заново. Его неполадки можно условно разделить на две группы: механические и немеханические, связанные с обрывом кабеля непосредственно на сгибе возле штекера.
Процесс разборки аналогичен практически для всех наушников и будет заключаться в аккуратном разрезании пластмассы вдоль детали с целью добраться до проводов.
При проворачивании первого звена детали вокруг своего корпуса вы заметите, что звук стал как будто из-под воды, а громкость уменьшилась. Отремонтировать штекер можно, если припаять контакты между звеном и лепестком так, чтобы они не двигались относительно друг друга.
При обрыве кабеля у основания детали нужно будет этот провод отрезать на 2–3 см выше точки поломки и припаять назад, учитывая цветовую гамму электрошнуров, входящих в штекер. Если точно определить, какой куда провод паять, сложно, воспользуйтесь амперметром для измерения сопротивления между шнурами.
Неисправности дужек наушников или штанги микрофона
Сломанную дужку наушника довольно легко восстановить, используя тонкую пластинку металла, маленькие винты, эпоксидный клей и дрель.
В случае же с ремонтом штанги микрофона надо понимать, что полный функционал воссоздать сложно, но зафиксировать в неподвижном положении не составит труда. Понадобится провод диаметром 0,7–0,8 мм, дрель и термоустойчивый клей
Обратите внимание, что при склеивании вы можете смочить руки водой, и тогда у вас получится придать новой детали нужную форму
Поскольку в магазине продаётся огромное количество наушников от различных производителей, вы можете столкнуться с поломками, не описанными выше. Главное – не паниковать, а подумать, что в данной ситуации можно сделать своими руками.
Те, кто любит слушать музыку, сталкивались с такой ситуацией, когда в одном наушнике слышен треск или шипение и он выходит из строя. Ваша задача — обнаружить, где поломка, и устранить её.
Ничего не понимаете в технике? Отнесите агрегат в мастерскую, но большинство может справиться с поломкой самостоятельно, и мы расскажем, как починить наушники.
Вы долго выбирали устройство хорошей марки, красивого дизайна, и однажды в них стал слышен треск с шипением? Значит, где-то произошла неполадка, например, у штекера, и приспособление нужно чинить.
Некоторые сразу начинают искать в интернете или спрашивать у знакомых,где ближайшая мастерская? На самом деле ничего сложного в починке наушников нет, и мы рассмотрим типичные проблемы, способы их устранения.
У вас раньше ломались наушники? Нет? Чаще всего вы обнаружите одну из следующих проблем:
- провод оборвался у самого штекера;
- нет контакта с проводом у наушника;
- канал засорился;
- мембрана сломалась.
Вот с такими основными проблемами вы можете столкнуться. Диагностируйте поломку и приступайте к её устранению.
Мы подробно разберём, как починить наушники. Начнём обзор с частой проблемы.
Устранение обрыва
Отвечая на вопрос: “Как починить наушники самому?”, отметим, что чаще всего причина неисправности кроется в разрыве шнура. Для ее устранения понадобится паяльник, припой, дощечка или металлическая подставка, флюс, и острый нож или лезвие. Вопрос о том, как починить наушники самому, в этом случае решается очень просто. Сперва вырезают участок в несколько сантиметров на 10-20 миллиметров ниже и выше места разрыва, затем снимают со шнура изоляционный слой. Действовать здесь нужно очень аккуратно, поскольку сами проводки очень тонкие и легко обламываются. После этого на каждый из контактов предварительно надевают термоусадочную трубочку. При пайке обязательно соблюдают цветовую гамму. Термоусадка выполняет роль изолятора, она предохраняет спаянные провода от замыкания. Можно, конечно, обойтись и обычной изолентой, но внешний вид после этого будет желать лучшего. Для того чтобы соединение было более прочным, восстановленный участок шнура складывают в виде буквы «Z», а вокруг всего крепления делают бандаж ниткой. То же самое потребуется сделать, если разрыв случился возле штекера. Ремонт провода наушников лучше всего проводить с мультиметром.

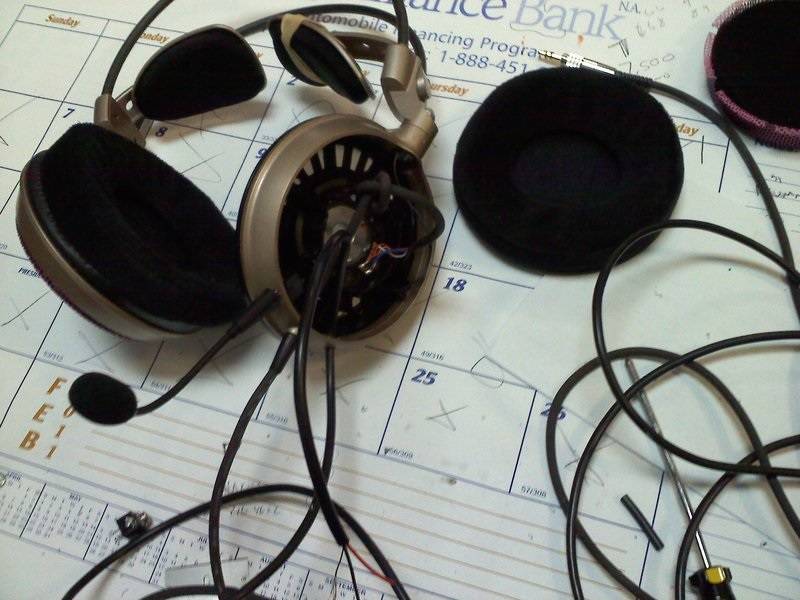

Разборка и ремонт больших наушников
Динамики в больших наушниках спрятаны внутри корпуса, разборка которого усложнена скрытыми шурупами и защелками. Если все крепления не выявить, пластиковые элементы гарнитуры просто сломаются от приложенных усилий рук. Способы разборки наушников разных производителей отличаются. Для примера рассмотрим несколько популярных моделей:
Разбирать гарнитуру Sennheiser HD203 начинают со снятия амбушюр. Мягкие подкладки держатся на защелках, которые легко отсоединяются пластиковой карточкой.
Под мягкими подкладками стоит четыре шурупа. Их откручивают отверткой.
Половинки корпуса не склеены. После откручивания шурупов элементы легко разъединятся на две части. На передней панели закреплены динамики, к контактам которых предстоит припаять новый провод.
Производитель гарнитуры Steelseries Siberia мягкие накладки приклеивает. От корпуса амбушюры отделяют отверткой или ножом. Крепеж половинок корпуса в разных моделях использован шурупами или защелками. Во втором варианте разборка не обходится без отламывания замков. Сборку корпуса со сломанными защелками осуществляют на клею. В будущем разобрать прочно склеенный наушник не получится.
Проще обстоят дела с мягкими накладками в наушниках Razer Kraken. Амбушюры просто надеты без фиксации клеем или защелками. После снятия накладок в обзор попадает бумажная наклейка. Под ней прячутся четыре винта.
У наушников Philips и Audio-Technica амбушюры аналогично ничем не закреплены. Накладки просто надеты на ободок чашечки.
Определение типа поломки
Наушники могут не работать по самым разным причинам, многие из которых не требуют вмешательства во внутренние механизмы устройства. Так, в первую очередь следует проверить, именно ли в наушниках кроется проблема – вполне возможно, что сломался сам источник звука. Чтобы исключить такую вероятность, к нему следует подключить другое акустическое устройство – работоспособные наушники или колонки.
Кроме того, не работать может кабель. Прежде чем приступать к разборке – а это должно быть крайней мерой, ведь это не только сложно, но и опасно – следует проверить работоспособность провода, идущего от источника звука к динамикам. Провода наушников, особенно дешевых вкладышей и затычек, весьма тонкие и хрупкие и легко подвергаются механическим повреждениям. Проверить кабель можно двумя способами:
- Простым перегибанием провода в разных местах – если звук появится, значит, вы нашли участок разрыва кабеля.
- При помощи мультиметра – для этого нужно сделать надрезы на оплетке кабеля и проверить его электропроводность щупами устройства.
Если кабель окажется неработоспособным, он просто разрезается пополам и скручивается заново. Если же с проводами все в порядке, придется чинить штекер или динамики.
Чиним штекер
Часто обрыв можно обнаружить у штекера, особенно если наушники недорогие и производители не слишком позаботились об их защите. Вам потребуются инструменты, а если вышел из строя сам штекер, то нужно будет купить подходящий.
Потребуются следующие инструменты и принадлежности:
- олово с канифолью и естественно, паяльник;
- нож специальный канцелярский;
- зажигалка;
- тиски;
- клей;
- кембрик (термоусадочный).
Приступаем к починке штекера. Требуется от кабеля отсоединить, отрезав, джек. Делайте это чуть выше того места, где сломан проводок.
У разъёма требуется удалить мешающую и ненужную пластмассу, а некоторые покупают новый разлом или берут целый со старых наушников. Не меньше, чем на 2 см, зачищают проводки.
Ваша задача узнать, какой из них — левый, правый, общий — опытным путём.
Подключайте по очереди проводки, и в каком динамике услышите звук, от того и провод (левый или правый). Оставшийся общий провод будет звучать на левом канале.
Эти жилы припаяйте к своим каналам. Действуйте так.
- Требуется оголять один кончик жилы, потом второй.
- В тиски закрепляют наш джек.
- Требуется припаять каждую жилу к определённому каналу. Спайки требуется защитить. Для этого нить из капрона, которая в проводе, крепят непосредственно к штекеру. Это страховка для спаянного соединения.
- Вам понадобится кембрик термоусадочный, чтобы скрыть оголившиеся концы со спайками. Требуется отрезать кусочек требуемой длины, надеть на оголённые жилы и подержать это место над огнём, и оно прихватится.
Если хотите сделать защиту надёжнее, используйте здесь 2 кембрика. Лишнее отрезайте канцелярским ножом. Если будете следовать рекомендациям, у вас получится починить джек самостоятельно.

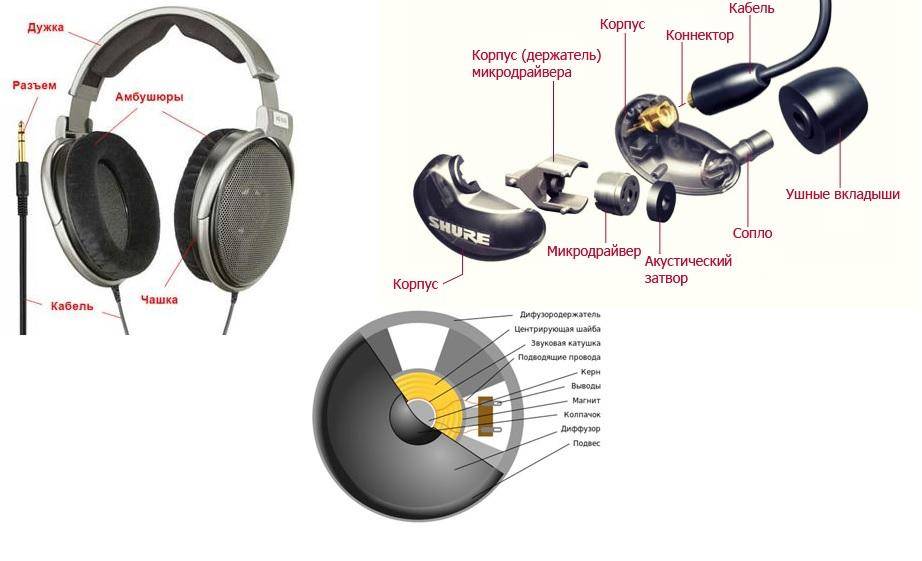

Если разобраться в устройстве наушников, то у вас получится их починить. Уверенность в своих силах появится во время работы. Проверьте, что работает, а что нет. Приступайте к починке.
Кожаные амбушюры
Если у вас порвались дорогие кожаные амбушюры, то, конечно, хочется вернуть вещи первоначальный вид. Тут уже придется постараться и подобрать материалы, подходящие по качеству и расцветке к оригиналу.
Сейчас рассмотрим подробно, как восстановить такие изделия в домашних условиях. Начнем с необходимых материалов: циркуль или шаблоны кругов – внутреннего и наружного, маркер или мелок, кусок толстого картона для шаблона, ножницы, крепкая хлопчатобумажная нитка и иголка. Также нужно закупить лист поролона и мягкую кожу или дерматин. Можно воспользоваться отрезком от старой сумки. Основа у материала должна быть тканевая, чтобы при шитье не порвались места швов.
Первым делом измеряют диаметр наушника. Можно воспользоваться в качестве шаблона старым, разобранным амбушюром. Затем по шаблонам изготавливают поролоновые бублики. По тем же меркам вырезают такие же фигуры, только из кожи. Нужно оставить место для швов, поэтому и внутри, и снаружи бублик обрезается с напуском. Сшиваются заготовки по внутреннему кругу по изнаночной стороне. Если есть швейная машинка, то лучше пристрочить.
Потом выворачивают на лицевую сторону и пришивают по периметру большого круга тонкую полоску кожи, предварительно измерив длину окружности. Это будет глубина амбушюров. Затем вставляются поролоновые бублики и зашиваются окончательно внутренним швом.
Глубоко внутри
Амбушюры внутриканальных моделей являются, строго говоря, уплотнителем, заполняющим и герметизирующим зазор между звуководом наушника и ушным каналом. Дополнительная функциональная нагрузка — фиксация наушника в ухе, а это сразу дает нам понять, что придется искать некий компромисс между удобством и надежностью посадки. Можно выбрать те, что сидят очень плотно, как пробка в бутылке, но долго ли вы проходите с таким затычками в ушах? Комфорт не менее важен.
Изготавливают амбушюры либо из силикона, либо из пеноматериала. Обычные силиконовые можно разделить на одноконтурные, которые, как правило, имеют форму полусферы, и многоконтурные (отличаются количеством уплотнительных контуров и рассчитаны на более глубокое погружение в ушной канал). Если высокая степень интимности при взаимодействии с куском силикона вас не смущает, пробуйте амбушюры имеющие два или три контура. Обычно именно они обеспечивают наиболее высокую степень шумоизоляции.
50 оттенков черного или игры для взрослых: выберите себе подходящие амбушюры. В основной массе все силиконовые амбушюры похожи друг на друга по степени упругости. Какие-то чуть мягче, другие чуть плотнее, но основное отличие состоит не в мягкости, а в форме. Если присмотреться внимательнее, самые обычные и широко распространенные одноконтурные амбушюры имеют различную форму. Один производитель делает их более острыми и вытянутыми, другой стремится придать им форму, близкую к сферической, а третий делает их поперечное сечение не круглым, а овальным. Самое забавное в данной ситуации, что универсальной формы амбушюр нет и быть не может. Анатомия очень индивидуальна: если для одних ушей идеально подходят овальные, то другим точно понадобятся круглые. В идеале комплект поставки внутриканальных наушников должен включать амбушюры как минимум 2-3 разных форм. Производители же в большинстве случаев ограничиваются лишь одной представленной в разных размерах. Печально, но факт.
Крайне важно, чтобы наушники обеспечивали необходимую шумоизоляцию, но при этом не вызывали дискомфорта. В полноразмерных наушниках величина амбушюр — данность, которую невозможно изменить
У внутриканальных это дополнительный фактор, усложняющий подбор подходящей пары. Известно, что форма амбушюр отвечает преимущественно за комфортность и степень изоляции внешних шумов. Подбор же размера определяет куда более простой фактор — поместятся ли амбушюры в слуховой канал и будут ли сидеть достаточно плотно, чтобы выполнять свою функцию в полном объеме.
Суть вопроса:
Чтобы силиконовые амбушюры выполняли свою функцию эффективно, нужно правильно подобрать и форму, и размер. Одно другое не исключает.
Лайфхак:
Анатомия — штука весьма специфическая и требует индивидуального подхода, спешить не стоит. Придется перепробовать много разных, прежде чем найдете подходящие для себя.
Обрыв проводов
Вероятно, это самая распространённая поломка наушников. Чтобы отремонтировать их, нам понадобятся такие инструменты:
- паяльник с припоем;
- острый нож и кусачки;
- термоустойчивый клей и трубки;
- нитки высокой прочности.
Для начала следует определить, в каком именно месте оборвался кабель. Ведь часто бывает, что верхний резиновый шар не имеет каких-либо визуальных подтверждений разрыва. Возможно, для поиска придётся подключить наушники к телефону или компьютеру, а потом аккуратно сгибать провод, пока не появится звук.
Определив место, где оборвался кабель, разрезайте его на расстоянии двух-трёх сантиметров с каждой стороны от вероятной проблемной точки. Теперь надо снять изоляционный слой и «залужить» провода.
Воспользуйтесь любым из доступных флюсов, чтобы подготовить поверхность кабеля к пайке. Положите его на деревянную дощечку, придавите разогретым паяльником и делайте движения как при очистке провода от лака, например.
После лужения наденьте на электрический кабель термоустойчивые трубки и проведите пайку, обращая внимание на цвета проводов. Теперь для улучшения соединения сложите их буквой Z и зафиксируйте нитками
При желании можно провести декорирование кабеля с помощью термостойкого клея. Его нужно аккуратно наносить паяльником. Это не даст ниткам разматываться и сделает место соединения эстетично привлекательным.
