Как работать с пресс-фитингами для металлопластиковых труб: разъясняем подробно

Фитинги для металлопластиковых труб

Компрессионные

Компрессионный фитинг в соединении с металлопластиком.

Выпускаются диаметром от 20 до 110 мм, седелки (седловые отводы) — до 315 мм. Эти соединительные элементы могут применяться только на водопроводе с рабочим давлением до 16 атмосфер (на газовом трубопроводе не применяются).

Виды

  1. муфта переходная для стыковки двух труб равного (разного) диаметра;
  2. муфта для перехода на внутреннюю или наружную резьбу (на металлическую трубу или на кран с резьбой);
  3. тройники с выходом на резьбу (внутреннюю или наружную). Равносторонние или редукционные тройники соединяют три отрезка, служат для ответвления трубопровода на угол 90°;
  4. отводы или угольники с выходом на резьбу (внутреннюю или наружную);
  5. отводы для поворота трубы на угол 90°;
  6. шаровой кран с переходом на резьбу;
  7. кран, перекрывающий трубопровод;
  8. фланцевые соединения (переход с трубы на фланец), после них можно установить чугунную либо стальную трубу с фланцевым соединением;

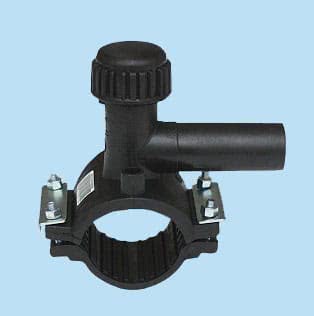

  9. седловой отвод.

В трубе высверливается отверстие, на которое устанавливается седелка.

Последний позволяет выполнить на основном трубопроводе второстепенное ответвление. Через седелку можно забирать воду из основного трубопровода. Есть такие разновидности седелок, которые предназначены для врезки в трубопровод под давлением.

Монтаж

Чтобы соединить 2 трубы одного или разного диаметра вместе, подсоединяемую трубу надо предварительно подготовить.

Снимите фаску с торца трубы, например, с помощью зачистки, чтобы впоследствии не повредить резиновое уплотнение. Наденьте зажимную гайку на трубу, затем цангу, упорное кольцо и резиновый уплотнитель. Собранную конструкцию вставьте в корпус муфты. Зажимную гайку закручивайте до упора, с помощью компрессионного ключа подтяните муфту.

Достоинства

Соединение получается очень надежным при условии соблюдения правил монтажа и эксплуатации. Оно является сборно-разборным.

Не требуется дорогостоящее оборудование. Крепление осуществляется гаечными или разводными ключами.

Разъем штуцера оснащен уплотнительными кольцами, резьбовые элементы крепления можно ремонтировать в случае необходимости.

Недостатки

Во-первых, установка — длительный процесс. Во-вторых, скрытый монтаж невозможен, так как требуется периодическая проверка соединения.

Лучше всего использовать новый фитинг, но если вы используете фитинг повторно (после демонтажа), обязательно замените хотя бы уплотнительные прокладки.

Прессовые

Пресс-фитинги более долговечны в эксплуатации по сравнению с компрессионными.

Такие фитинги можно применять и в водопроводах, и в системах отопления.

Преимущества

Возможность создания сложной разводки.

Высокая коррозионная устойчивость и, как следствие, долгий срок эксплуатации.

Устойчивость к высокому давлению внутри трубы и высокой температуре рабочей среды.

Монтаж

Отрезаем трубу нужной длины, обрабатываем торец калибром. Надеваем обжимную муфту ( штуцер с резиновыми кольцами), а затем фитинг. Обжимаем муфту пресс-клещами (электрическими или ручными). После этого на муфте видны кольцевые полосы.

В зависимости от вида фитинга используется разная технология монтажа.Компрессионный фитинг. Чтобы не было протечек, нужно время от времени подтягивать резьбу.

Правила монтажа металлопластиковых изделий

Установка и соединение трубопроводов из любых пластиковых изделий, включая полипропиленовые трубы, должна выполнятся с соблюдением следующего свода правил:

  • хранение металлопластиковых бухт выполняется в закрытых помещениях при комнатной температуре воздуха, не допускается размещение труб на расстоянии менее 1 м от отопительных приборов;
  • монтажные работы осуществляются при температуре не ниже 10;
  • в случае транспортировки изделий в условиях минусовых температур, перед соединением трубы должны выдерживаться в отапливаемом здании в течении суток;
  • бухты нельзя скидывать с высоты при разгрузке;
  • открытая укладка трубопровода допустима при отсутствии воздействий на трубы ультрафиолетовых лучей и механических повреждений, в противном случае размещать их необходимо внутри изоляционно-защитных кожухов;
  • прежде чем соединять трубопровод необходимо завершить все сварочные работы и ремонтные процессы, связанные с повышенной пожарной опасностью;
  • открытая укладка металлопластиковых изделий выполняется после реализации отделочных работ;
  • укладка трубопровода должна выполняться со строгим соблюдением допустимого радиуса изгиба металлопластиковых труб, который отличается для ручного и механического сгибания;
  • для проводки трубопровода сквозь стену либо междуэтажное перекрытие нужно использовать защитные металлические гильзы.

При укладке необходимо учитывать высокую эластичность металлопластиковых изделий

Важно не допустить перегибов и провисаний, которые в совокупности с линейным расширением могут стать причиной деформации трубопровода

Для фиксации линий на стенах используются скользящие клипсы. При реализации горизонтальной разводки шаг фиксаторов составляет 50 см, при вертикальной укладке – 1 м. Использовать клипсы с жесткой фиксацией запрещается.

Последовательность монтажа водопровода из металлопластиковых труб

Трубы из металлопластика по совокупности эксплуатационных характеристик являются лучшим материалом для обустройства систем горячего и холодного водоснабжения. Монтаж водопроводных коммуникаций выполняется по следующему алгоритму:

  1. Рисуется базовая схема трубопровода, на основе которой составляется монтажный чертеж, где указывается разводка систем в здании. Общим правилом для всех пластиковых труб (полиэтиленовых, полипропиленовых) является соблюдение минимального количества соединений.
  2. На основании монтажной схемы определяется требуемая длина линий и количество фитингов для их стыковки между собой.
  3. На схеме размечаются места фиксации трубопровода на стенах, подсчитывается количество крепежных клипс.
  4. Подбираются соединители – фитинги. Если все работы планируется выполнять своими руками либо вы лишены возможность приобрести пресс-клещи, отдавайте предпочтение компрессионным фитингам, если же предполагается скрытая укладка трубопровода (бетонирование в стену), нужно использовать прессовые фитинги.
  5. Согласно проектной схеме осуществляется монтаж трубопровода своими руками – выполняется разводка линий, их стыковка с помощью фитингов и фиксация на стенах.
  6. По завершению установки внутреннего трубопровода и его подключения к наружным коммуникациям система проверяется на предмет протечек, выявленные протечки устраняются затяжкой фитингов.

Учитывайте, что фитинги являются слабым местом любого пластикового трубопровода, поэтому экономить на соединительных элементах крайне не рекомендуется.

Классификация фитингов


Разновидности обжимных фитингов.

  • углы и отводы (применяются при соединении поворотов от 45 градусов);
  • крестовины (помогают произвести ответвление на две стороны);
  • тройники (используются при одностороннем ответвлении);
  • заглушки (применяются для крепления на конце трубы);
  • муфты (с помощью них соединяются трубы одинакового диаметра и направленности);
  • штуцеры (при необходимости соединения со шлангом).

Фитинги, которые применяют для соединения труб одного диаметра, именуются прямыми, а предназначенные для скрепления труб разного диаметра называют переходными.

На строительном рынке существует большой ассортимент чугунных, стальных, латунных или медных соединительных элементов.

Что касается чугунных, их отличают такие качества, как прочность и долговечность. У чугунных фитингов существенное преимущество перед другими соединительными изделиями, например, такими как стальная муфта. Еще к положительным качествам чугунных элементов можно отнести высокую устойчивость к негативным воздействиям окружающей среды и универсальность.

Без стальных фитингов в современной промышленности сегодня не обойтись. Совсем недавно обойти препятствия на пути трубопровода можно было с помощью изгиба трубы. Сегодня в этом нет необходимости

Трубопровод с использованием стальных изделий легко поддается сборке и разборке, что тоже немаловажно

Секреты грамотного монтажа таких деталей

Установка деталей проходит очень быстро и достаточно просто. Для ее осуществления понадобится специальный инструмент, без которого обжатие фитинга невозможно.

Как подобрать пресс клещи?

Пресс клещи для фитингов – устройство, предназначенное для установки детали на трубу. Выпускаются ручные модели и более сложные гидравлические. Для самостоятельных работ вполне подойдет первый вариант, поскольку он наиболее прост в использовании и дешев. А по качеству соединения, выполненные с его помощью, не уступают тем, в процессе выполнения которых применялся профессиональный гидравлический инструмент.

При приобретении оборудования нужно учитывать, что оно предназначено для работы с определенным диаметром труб. Существуют модели, оборудованные специальными вкладышами, дающими возможность работать попеременно с трубами нескольких диаметров. Кроме того в продаже можно встретить усовершенствованные вариации инструмента. Они имеют особую маркировку:

    • OPS – устройство увеличивает приложенные к нему усилия путем использования фиксаторов ступенчатого типа.
    • APC – в ходе процесса осуществляется автоматический контроль за его качеством. Пресс не откроется, пока обжим не будет успешно завершен.

APS – прибор самостоятельно распределяет усилие, которое к нему прилагают, в зависимости от размеров фитинга.

Обжимные пресс клещи — необходимый для установки фитингов инструмент. Выпускаются ручные и гидравлические модели специального оборудования

На что обратить внимание при покупке соединителей

От качества деталей во многом зависит надежность соединения

При покупке пресс фитингов специалисты советуют обращать внимание на следующие моменты:

  • Качество маркировки на корпусе. Компании, выпускающие качественные детали, не пользуются дешевыми пресс формами. Все символы на корпусе фитингов пропечатываются очень четко.
  • Вес детали. Для производства качественных изделий применяется латунь, которая имеет достаточно большой вес. От слишком легкого фитинга лучше отказаться.
  • Внешний вид элемента. Некачественные детали изготавливаются из тонкого металла, внешне напоминающего алюминий. Он не способен обеспечить качественное соединение.

Не стоит экономить на фитингах и пытаться купить их «задешево» в сомнительной торговой точке. В таком случае есть высокая вероятность последующей переделки всего трубопровода.

Монтажные секреты от специалистов

Начинаем работы с разрезания труб. Отмеряем необходимую длину и отрезаем элемент строго перпендикулярно. Лучше всего использовать для этих целей специальный инструмент – труборез. Следующий этап – обработка торца трубы. Внутрь детали вставляем калибр, выправляющий небольшую овальность, неизбежно образующуюся при резке. Снимаем внутреннюю фаску, используя для этого фаскосниматель. При его отсутствии можно проделать эту операцию обычным острым ножом, после чего зачистить поверхность наждачной шкуркой.

По окончании работ надеваем пресс фитинг на трубу, контролируя плотность его посадки через специальное отверстие. Существуют модели, у которых обжимная муфта не закреплена на фитинге. Для их монтажа выполняются такие операции. Надеваем обжимную муфту на трубу.  Внутрь элемента вставляем штуцер, на котором закреплены уплотнительные кольца. Чтобы защитить конструкцию от электрокоррозии на участке контакта металлической соединительной детали и металлопластиковой трубы устанавливаем диэлектрическую прокладку.

Для обжима любых моделей пресс фитингов используем подходящий по диаметру инструмент. Захватываем гильзу зажимом пресс клещей и сводим их ручки до упора. После снятия инструмента на фитинге должны остаться две кольцевые равномерные полосы, а металл должен быть изогнут дугообразно. Обжатие можно производить только однократно, никаких повторных операций быть не должно. Это ведет к порче соединения.

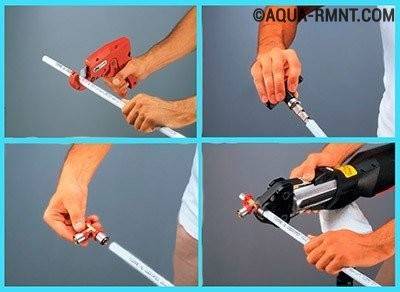

Установка пресс фитингов для металлопластиковых труб проходит в четыре основных этапа, которые представлены на рисунке

Пресс фитинги для металлопластика обеспечивают очень прочное долговечное соединение. Их широкий ассортимент позволяет выполнять трубопроводы самых разных конфигураций. Кроме того они очень просты в монтаже. Даже новичок сможет установить пресс фитинги. Для этого нужно терпение, аккуратность и, конечно же, внимательное изучение инструкций. Результат стараний обязательно порадует надежным в эксплуатации трубопроводом, выполненным своими руками.

Монтаж

Установка металлопластиковых труб своими руками процесс довольно занимательный и даже творческий. Теперь, когда вентили поменяны, перекройте подачу воды и приступайте к монтажу. За вентилем установите фильтр грубой очистки и тонкой очистки (не обязательно).

Они отличаются размером ячейки фильтра. Фильтром тонкой очистки многие пренебрегают, и зря. Именно он задерживает маленькие частички окалины с труб, которые, попадая в дорогие керамические смесители, способны вывести из строя гладкую поверхность керамических пластин.

Кроме того, именно он останавливает «мелочь», которая скапливается в фильтре на носике смесителя и уменьшает напор воды.

Далее установите счетчики, если их используете, и приступайте к разводке.

Если в квартире множество потребителей, которые подключены к воде параллельно, то воспользуйтесь коллектором.

Это устройство хорошо тем, что обеспечивает всем потребителям одинаковое давление, и можно смонтировать на каждое ответвление отдельный кран.

Немного ниже мы сможем увидеть металлопластиковые трубы монтаж видео наглядно. Полезно знать внутреннее устройство металлопластиковой трубы.

Что из себя представляет

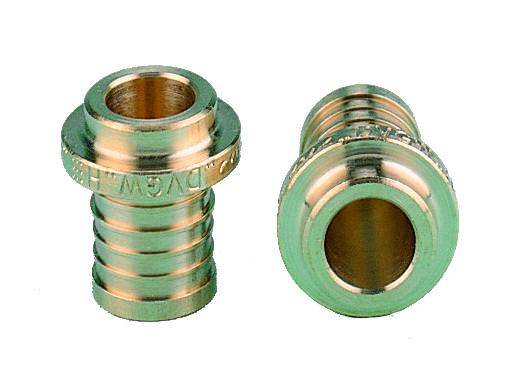

Пресс-фитинг – специальное приспособление, служащее неразъемным соединителем металлопластиковых труб, либо конструкций системы с элементами из металла. С помощью таких конструкций возможен быстрый и прочный монтаж системы с применением металлопластиковых труб, состоящих из сшитого полиэтилена, с трубопроводами, смесителями и отопительными приборами.

Подобные пресс-соединения производятся из нержавеющей стали, или же латуни – материала, который возможно деформировать при обжатии, но который, при этом, достаточно прочен по своей структуре для применения в подобных конструкциях.

В зависимости от вида соединений металлопластиковых конструкций, выделяют два основных вида пресс-фитингов:

  • Обжимные. Используются для укрепления разъемного вида соединений коммуникаций из металлопластика. В этом случае у пресс-фитинга имеется накидная гайка, которая служит прессом. Такой вид деталей ещё называется компрессионным.
  • Надвижные. Используются для укрепления неразъемных соединений. У таких деталей нет резьбы, а вместо гайки прессом служит гильза. В результате установки на гильзу оказывается деформационное воздействие. В последующем она больше не обретает свою изначальную форму.

Обжимной фитинг

Спросом на рынке пользуются также пресс-фитинги из алюминия, но они непригодны для соединения металлопластиковых изделий ввиду того, что алюминиевые детали слишком мягки для того, чтобы обжимать трубу с достаточной силой.

Устройство и назначение

По форме напоминают обычные клещи, но функционально не перекусывают детали, а зажимают (запрессовывает). Отсюда и пошло название. Приспособление имеет обжимную головку из прочной стали, удобные длинные ручки. Головка обычно комплектуются набором насадок для обжима нескольких размеров.

При использовании каких фитингов необходимы пресс-клещи

Устройство требуется при опрессовке пресс-фитингов. Фитинги прочно обжимаются пресс-клещами на торце заготовок (при этом верхняя муфта фитинга деформируется и вминается в толщу пластика) и образуют надежное герметичное соединение.

Качество фитингов на рынке

Все обжимные фитинги для труб из металлопластика, поступающие на рынок, реализуются с краткой инструкцией по монтажу и подробным описанием. Такое дополнение никогда не будет лишним, особенно если монтажом трубопроводной системы занимается любитель. Для изготовления обжимных фитингов обычно используется латунь, характеризующаяся надежностью, высоким уровнем прочности и значительным весом. Благодаря этому оригинальное изделие можно довольно легко отличить от подделки.

Покупая обжимные фитинги на рынке или в специализированном магазине, обязательно нужно требовать у продавца сертификат качества. Если подобный документ отсутствует, то такую продукцию приобретать не рекомендуется. Что касается торговых точек, то предпочтение стоит отдавать только хорошо проверенным и надежным местам.

Некоторые недобросовестные производители используют один хитрый ход: они изготовляют опытную партию фитингов в полном соответствии со всеми требованиями и стандартами, после чего, получив разрешение на массовый выпуск такой продукции, вместо качественных первоначально используемых материалов начинают применять дешевое низкокачественное сырье. Производственный процесс, таким образом, становится гораздо более выгодным и экономичным, но крайне ненадежным.

Отличить оригинальный и качественный обжимной фитинг от подделки можно довольно легко. Сразу должна насторожить слишком низкая стоимость изделия

Важно всегда помнить, что высококачественная продукция никак не может стоить дешево, а бесплатный сыр, как говорится, может быть только в мышеловке

  1. Из какого материала монтировать водопровод в квартире?
  2. Как правильно паять полипропиленовые трубы своими руками

  3. Коллектор водоснабжения: что это, как правильно выбрать и установить?

Общие положения

Итак, Вы подумали и решили выполнить монтаж трубопровода сами. И правильно, при внимательном и старательном отношении любое дело спорится. С чего же начать?

Возьмите лист бумаги и нарисуйте план помещений, где будем монтировать трубопровод. Должен получится эдакий вид сверху. Как правило, меняют сразу все трубы в квартире/доме, а это, прежде всего, кухня ванная и туалет. Тщательно вымеряйте будущие места прохода труб.

Монтаж водопровода из металлопластиковых труб, наверное, самый доступный способ заменить трубы без должной квалификации. Смело приступайте к работе.

Не забываем, что труба идет двойная: холодная и горячая, однако есть ряд мест, где проходит только холодная. Это разводка возле унитаза, подвод к стиральной машине, посудомойке и т.п.

На этом этапе Вы уже знаете, сколько трубы Вам необходимо. Теперь тщательно продумайте, сколько соединений труб, тройников, смесителей и прочих монтажных узлов Вы планируете сделать.

Некоторые варианты фитинга к металлопластиковой трубе

Монтаж труб своими руками – подразумевает еще и наличие определенного набора инструментов.

Давайте составим перечень необходимого:

  1. Ножницы для резки труб. Это необходимое приспособление, не экономьте, купите обязательно, иначе рискуете испортить трубу. Резка иными инструментами может вызвать заусенцы, неровности, нарушение защитного слоя трубы, что в последствии приведет к протечкам.

Ножницы для резки труб

  1. Калибратор. Также необходим, поскольку после реза труба вогнута немного вовнутрь, а нужно наоборот ее немного развальцевать, чтобы не испортить резиновые уплотнители.

Калибратор для труб

  1. Разводной ключ, рожковые ключи нужных размеров, плоскогубцы, дрель.

Итак, все готово для работы. Теперь необходимо демонтировать старую трубу, а вместе с ней и старые вентили на входе в жилище.

Если Вы живете в частном доме, то просто перекрываете центральную подачу воды в дом, а если в квартире, тогда придется вызывать сантехника, чтобы он перекрыл горячее и холодное водоснабжение в Вашем подъездном стояке.

Стоит отдельно заметить, что вентили на входе в жилище должны быть только высокого качества. Выбирайте краны, выдерживающие давление 60 атмосфер, и температуру 150 градусов.

Не экономьте на таких вентилях, ведь в случае аварии они являются единственными воротами в дом.

Подробнее о ручных моделях

Учитывая, что пресс-клещи с электрогидроприводом в домашнем хозяйстве практически не используются, ниже мы рассмотрим вопросы, касающиеся только ручных моделей.

Комплектация

Дополнительная комплектация инструмента

Пресс-клещи выпускаются в комплекте с набором сменных вкладышей для и металлическим или пластиковым кейсом (может быть заменен на специальный чехол или сумку).

Диаметр соединяемых труб

Большинство ручных моделей предназначены для монтажа труб диаметром до 26 мм. Некоторые механические модели усиленного типа и ручные гидравлические клещи позволяют монтировать трубы диаметром до 32 мм.

Наличие дополнительных функций

Дополнительная функциональность обеспечивается несколькими опциями:

  • Система OPS – обеспечивает оптимизацию прилагаемых усилий за счет встроенных фиксаторов ступенчатого типа.
  • Система APS – обеспечивает равномерную нагрузку на гильзу фитинга в зависимости от ее диаметра.
  • Система APC – осуществляет автоматический контроль полноты опрессовки гильзы за счет блокировки раскрытия пресс-головки до её полного сжатия.

Фирма-изготовитель

Самые дорогие модели выпускаются рядом европейских производителей (Бельгия, Германия), причем их стоимость в большей степени зависит не от технических параметров оборудования, а от известности брэнда. Тем не менее, можно найти вполне приличные функциональные итальянские и турецкие модели по достаточно доступным ценам.

Китайские пресс-клещи традиционно находятся в низшей ценовой категории, но при этом они неплохо справляются с небольшими объемами работ.

Технические характеристики ручных пресс-клещей, которые можно купить в России

МодельREMS Эко-ПрессVALTEC VTm-293FORApressSTC 500

СтранаГерманияИталияТурцияКитай
Мах диаметрдо 26 ммдо 32 ммдо 32 ммдо 26 мм
Примерная стоимость19.800 руб.7.700 руб.9.500 руб.3.300 руб.

Дополнительная комплектация:

  • REMS Эко-Пресс — стальной кейс с набором вкладышей 16, 20, 26.
  • VALTEC VTm-293 — сумка с набором вкладышей 16, 20, 26, 32.
  • FORApress — пластиковый кейс с набором вкладышей 16, 20, 26, 32.
  • STC 500 — пластиковый кейс с набором вкладышей 16, 20, 26.

Советы покупателям

Несмотря на большой выбор опрессовочного инструмента, его приобретение домашним мастером для личного использования в большинстве случаев не представляется оптимальным.

Даже дешевизна ручных китайских моделей не спасает положение, поскольку после прокладки трубопровода инструмент может совсем не пригодиться. Получается, что его покупка для проведения небольшого разового объема работ по монтажу или ремонту явно нецелесообразна.

В данной ситуации лучшим вариантом станет аренда на несколько дней в прокатной фирме, что обойдется в любом случае дешевле самой покупки клещей. При этом у вас появляется возможность за небольшие деньги подобрать качественные пресс клещи для металлопластиковых труб с подходящими параметрами.

Еще одним вариантом может стать покупка клещей вскладчину с соседями или знакомыми, которым тоже в перспективе может понадобится инструмент. В этом случае вы сможете пользоваться им поочередно по мере необходимости.

При подборе пресс-клещей необходимо учитывать их основные технические характеристики и максимальные размеры применяемых при монтаже МП труб. Для этого следует внимательно изучить паспорт устройства и проверить наличие сертификата качества на изделие.

Следует помнить, что использование ненадежного инструмента может привести к плохому качеству соединений и вызвать в дальнейшем серьезные проблемы при эксплуатации трубопроводов.

Основным источником обогрева в системах отопления квартир и частных домов являются радиаторы, отдающие тепло со своей наружной поверхности в окружающее воздушное пространство. Как подключить радиатор отопления к системе, не прибегая к помощи сторонних специалистов.

Кран Маевского для чугунных радиаторов: обзор устройства для стравливания воздушных пробок из систем отопления.

Преимущества и недостатки

Самое большое преимущество прессового соединителя – надежность. Соединение неразъемное, герметичное и не требует никакого обслуживания (например, подтягивания гаек, как у компрессионных фитингов). Металлопластиковый трубопровод, соединенный при помощи пресс-фитинга, можно даже заливать в стяжку или зашивать фальш-стенами из гипсокартона.

Прочие достоинства пресс-фитингов:

  1. Простая надежная конструкция обеспечивает долговечность.
  2. Прочность соединительного узла.
  3. Легкий и быстрый монтаж с применением несложного оборудования – ручного пресса.
  4. Большой ассортимент разнообразных конструкций позволяет подобрать пресс-фитинги для монтажа инженерных металлопластиковых систем любой конфигурации.
  5. Долговечность. Срок службы примерно равен сроку службы пластика и составляет десятки лет.
  6. Стойкость к коррозии основного материала – латуни, нержавеющей стали.
  7. Безопасность для людей, животных.
  8. Экологичность. Металлические детали после использования просто переплавляют в новые изделия.
  9. Соединители практически не сужают сечение металлопластиковых трубопроводов, имеют небольшое гидравлическое сопротивление.

Недостатки:

  1. Латунные фитинги рассчитаны на рабочее давление до 1,6 Мпа (16 атмосфер). Но на практике такое давление обычно не встречается даже в многоэтажках. В частных домах давление редко превышает 2-3 атмосферы.
  2. Латунные изделия с течением времени покрываются патиной, темнеют. Поэтому их часто покрывают хромом или никелем для декоративности.
  3. В определенном смысле недостаток фитинга в его «одноразовости» – неразъемное соединение разборке не подлежит, запрессовывать соединитель повторно нельзя, при неправильной запрессовке пресс-фитинг придется обрезать и выкинуть.

Пресс соединение стальных труб Viega MegaPress

Система Viega Megapress идеальна для монтажа спринклерных систем пожаротушения. Система удовлетворяет требованиям самых высоких классов риска и, кроме того, имеет сертификаты допуска VdS и FM. Она пригодна для противопожарных установок как сухого, так и мокрого типа. Использование спринклерных установок из толстостенных стальных труб по причине их прочности, стойкости и долговечности в зданиях высоких классов риска, например, в промышленных и торговых помещениях, обязательно и предписывается законодательством. Ведь они не только должны противостоять высоким температурам в случае пожара, но также в повседневной эксплуатации выдерживать повышенные внешние нагрузки. Система Viega Megapress не годится для трубопроводов хозяйственно-питьевого водоснабжения. Каждый отдельный фитинг имеет четко различимую маркировку, которая соответствует области его применения. Символ перечеркнутого водопроводного крана понятен каждому. Тем самым, путаница или ошибочное по недосмотру применение системы Viega Megapress исключены.

Монтаж труб с помощью обжимных пресс-фитингов Viega Megapress

Технология монтажа стальных вгп-труб с помощью пресс системы Viega Megapress проста и не требует особых навыков: — В начале, обрезаем стальную трубу по размеру и зачищаем место под пресс-фитинг. — Затем измеряем и размечаем глубину вставки. — После этого трубу, до сделанной отметки, вставляем в пресс-фитинг Viega Megapress. — Затем обжимаем фитинг пресс-клещами и все, соединение готово

Обратите внимание, что для стальных труб диаметром до 1¼ дюйма (Ду32) включительно — используем пресс-клещи REMS, начиная с 1½ — пресс-кольца REMS. Для диаметров 1½ и 2 дюйма, помимо пресс-кольца, также необходим специальный адаптер REMS Z5

Выдержка из информационного письма Viega

«Настоящим письмом компания Viega информирует, что система Megapress, предназначена для соединения водогазопроводных труб Российского производства, изготовленных по ГОСТ 3262-75*, сертифицирована на максимальное рабочее давление 16 бар и максимальную температуру теплоносителя 110ºС. Испытательное давление для системы Viega Megapress составляет 64 бар. Производство Германия. Срок службы фитингов Viega MegaPress 50 лет» Если у Вас уже есть сетевой или аккумуляторный пресс инструмент REMS, то нужно лишь приобрести пресс-клещи/пресс-кольца под систему Viega MegaPress, профиль VMP — и можно прессовать стальные водогазопроводные трубы.

ИНСТРУМЕНТ ДЛЯ VIEGA MEGAPRESS КУПИТЬПРЕСС-КЛЕЩИ ДЛЯ VIEGA MEGAPRESS КУПИТЬ

Компрессионные фитинги

Устройство фитинга компрессионного: 1 – никелированный латунный фитинг; 2 – изолирующее тефлоновое кольцо; 3 – никелированная затяжная гайка; 4 – кольцо обжимное с разрезом; 5 – уплотнительное резиновое кольцо; 6 – труба из металлопластика; 7 – хвостовик

При соединении труб из металлопластика с помощью компрессионного фитинга потребуются:

  1. Ключи гаечные (2 штуки);
  2. Ножницы прецизионные;
  3. Калибратор;

Калибратор

  1. Сантехнический лен.

Лен сантехнический

Соединение труб из металлопластика при помощи компрессионных фитингов включает в себя следующие этапы:

  1. Трубу отрезают с помощью прецизионных ножниц;
  2. Снимают при помощи калибратора и фаскоснимателя фаски изнутри и снаружи трубы;
  3. На конец трубы одевают затяжную гайку и обжимное кольцо;
  4. Вставляют конец фитинга в трубу;
  5. Вставляют концевик фитинга в трубу;
  6. Обжимное кольцо придвигают фитингу, затем придвигают к нему же затяжную гайку так, чтобы она закрыла обжимное кольцо;
  7. Уплотняют резьбу фитинга, для этого можно использовать лен с пастой или фум-ленту;
  8. С помощью двух ключей до упора затягивают затяжную гайку, после чего соединение с помощью компрессионного фитинга завершено.

Прокладка водопроводных металлопластиковых труб

Переходники для металлопластиковых труб

Рассмотрим основные нюансы монтажа водопровода из металлопластиковых труб:

  • Для крепления труб из металлопластика к стенам применяются специальные клипсы-зажимы;
  • Недопустимо сдавливать трубы при креплении;
  • Крепления труб не должны иметь зазубрин, способных привести к нарушению изоляции трубопровода;
  • Прежде чем замуровывать трубы, следует проверить всю систему водопровода под максимальным давлением. Кроме того, рекомендуется проверить систему под давлением, в два раза превышающим рабочее;
  • Запрещается замуровывание водопровода с использованием компрессионных фитингов – для скрытия металлопластиковых труб можно использовать шкафы и короба.

Пресс-клещи для металлопластиковых труб

Инструменты, выполняющие обжим для металлопластиковых труб

Для монтажа металлопластиковых труб в квартире применяются специальный инструмент и фитинги, а для получения неразъемного соединения часто применяется стальная обжимная муфта, для работы с которой используются обжимные клещи для металлопластиковых труб, продающиеся во многих магазинах и имеющие в комплекте набор различных вкладышей, размеры которых соответствуют диаметрам различных труб.

Обжим металлопластиковых труб считается выполненным правильно в случае появления двух кольцевых полосок и изгибания металла в дугу. При этом следует помнить, что давление жидкости в точке соединения не должно превышать 10 бар.

Ряд производителей выпускает закрепленные на фитингах обжимные муфты, процесс монтажа таких фитингов на трубы немного отличается: сначала производят обрезку и калибровку металлопластиковых труб, после чего труба сразу же насаживается на фитинг, при этом следует тщательно контролировать при помощи имеющихся в муфте отверстий, насколько плотной получилась насадка.

В связи с большей надежностью соединений с использованием пресс-фитингов по сравнению с обычными компрессионными, пресс-фитинги чаще применяются при оборудовании скрытых коммуникаций, которые прокладываются обычно в полах и стенах.

Тем не менее, далеко не у каждого домашнего строителя найдется специальный инструмент для обжима труб, тем более, что он может понадобиться всего один раз при замене водопровода.

В связи с этим во многих сантехнических магазинах предлагаются услуги для клиентов по обжиму труб с помощью фитингов, либо предоставляются напрокат клещи для обжима металлопластиковых труб, что является очень удобным – использование клещей не требует особых навыков, и со второй-третьей попытки человек обычно уже способен грамотно выполнять поставленную задачу.

Вот и все, что хотелось рассказать о соединении водопроводных и канализационных труб из металлопластика, фитингах для выполнения соединений и инструменте для обжима металлопластиковых труб. Данная статья призвана существенно помочь тем, кто поставил перед собой задачу оборудовать качественный и надежный трубопровод своими руками.

Преимущества и недостатки

Пресс-фитинги уже зарекомендовали себя как надежные и прочные закрепители металлопластиковых конструкций.

Рассмотрим другие положительные стороны использования пресс-фитингов:

  1. Работа системы не нуждается в контроле и дополнительном обслуживании. Можно устанавливать скрытый трубопровод, либо же вовсе заливать систему цементом.
  2. При колебаниях температур не возникает эффекта расширения труб. Благодаря этому, пресс-фитинги можно использовать для труб, подающих горячую воду.
  3. Быстрый монтаж. Для того, чтобы установить такую систему, достаточно вооружиться специальными пресс-клещами. Особых навыков для установки не потребуется.
  4. Нет необходимости в большом количестве арматуры. Прокладка трубопровода упрощается. Расход на материалы – уменьшается.

Помимо достоинств, однако, выделяют и некоторые недостатки пресс-фитингов:

  1. «Одноразовость» системы. Такую конструкцию невозможно рассоединить. Если во время установки пресс-фитинг запрессован неправильно, единственное, что придется сделать – отсоединить его и выбросить.
  2. Латунные изделия имеют свойство со временем покрываться малоприятной для глаза патиной и темнеть. Впрочем, пользователи советуют покрыть такую конструкцию никелем или хромом для придания декоративности.
  3. Пресс-соединения из латуни рассчитаны в своей работе на давление в 16 атмосфер. Но в городских квартирах давление преимущественно варьируется в пределах 2-3 атмосфер.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
