Монтаж водопровода из полипропиленовых труб и схемы разводки

Пошаговая инструкция сварки ПП-труб

Когда продумана схема, закуплено все необходимое, приступают к сварке.

Обрезка труб

Используют труборез, который обеспечивает ровный торец без скосов. Можно применить ножовку по металлу, уложив трубу в стусло. Если отрезать неровно, на более длинном конце образуется при пайке наплыв, который перекроет часть внутреннего прохода.

Труборез устроен так, что, прижимаясь широким основанием к изделию, обеспечивает прямой угол

Выбирая инструмент, обращают внимание, какой максимальный диаметр доступен

Обработка трубы и формирование фаски

Пошаговая инструкция сварки полипропиленовых труб.

С обрезанной трубы удаляют заусеницы и формируют фаску с той стороны, которая войдет в раструб фитинга.

Существует много видов калибраторов, фаскоснимателей, насадок для шуруповертов, которые справляются с этой задачей.

С армированных алюминием труб снимают верхний слой и фольгу. Используют шейвер — цилиндр с ручками. Он предназначен для изделий одного диаметра.

После проделанных операций детали вытирают, удаляя пыль и абразивы, которые портят насадку. Ее тоже очищают, осматривают, не остался ли внутри расплавленный пластик.

Проводят разметку глубины посадки ПП в фитинг. У изделий разного диаметра сварной стык углубляется неодинаково. Измеряют этот параметр и наносят маркером метку на трубное изделие. Если посадить слишком глубоко, сужается проход.

Подготовка паяльника

Аппарат для сварки располагают в удобном месте и прочно закрепляют. Если в конструкции не предусмотрена фиксация, лучше работать с помощником, чтобы руки были свободными. Затем устанавливают насадку, включают питание. Паяльник нагревается, на что требуется около 10 минут.

Рабочая температура пайки +260°С. Это оптимальный режим для полипропилена и щадящий для тефлоновых насадок. Начинающему мастеру лучше купить инструмент без установки температуры — она задана изготовителем. Когда аппарат нагреется, загорится зеленый светодиод или погаснет красный — в зависимости от модели.

Нагрев и соединение деталей

Таблица нагрева и соединенных деталей.

После подготовки деталей и прогрева паяльника начинают сварку:

1. Фитинг и трубу одновременно надевают на прогретую до рабочей температуры насадку. Вставляются они с небольшим усилием, потому что насадки имеют небольшую конусность. Заготовку продавливают до упора.
2. Время ожидания зависит от диаметра изделий. Пользуются таблицей, которая есть в инструкции к инструменту. Нарушение норм приводит к браку — уменьшается внутренний диаметр от чрезмерно разогретого пластика, который образует наплыв. Впоследствии снижается циркуляция воды.
3. Извлекают элементы, плавно вставляют трубу в фитинг до метки. Держат 5 секунд, затем отпускают. Это время, за которое можно исправить ошибку. Проворачивать горячие изделия можно не более чем на 10°.

Монтаж приборов учета

• корпуса;
• вентиля специального запорного;
• фильтра для предварительной очистки;
• счетчика контрольного;
• предохранительного обратного клапана.

При монтаже прибора в обязательном порядке должна соблюдаться правильность подключения. В реализацию контрольные приборы поступают опломбированными, и после обязательного монтажа подлежат обязательной регистрации с вызовом инспектора водоканала.

Монтаж трубопровода должен проводится с соблюдением технологии выполнения работ, что позволяет эксплуатировать систему длительный период без аварий.

Смотрите видео, в котором специалист подробно объясняет, как правильно сделать разводку труб водоснабжения в доме или квартире:

Монтаж труб из полипропилена

Важно! Ввиду того что прочность полипропиленовых труб не такая большая, как, к примеру, ц стальных, то и крепления при монтаже следует устанавливать чаще, где-то через каждые пятьдесят сантиметров. Итак, давайте рассмотрим основные составляющие такой отопительной системы

Итак, давайте рассмотрим основные составляющие такой отопительной системы.

1. Крепежи, необходимые для того, чтобы вся конструкция оставалась неподвижной.
2. АГВ, или, может быть, любой иной котел отопления.
3. Расширительная емкость, необходимая для того, чтоб вода, которая при высоких температурах расширяется, не смогла повредить всю систему.
4. Радиаторы, прочие теплоотдающие элементы.
5. И, собственно, трубопровод, позволяющий теплоносителю циркулировать между радиаторами и нагревательным устройством.

Крепеж трубопровода

Для такой пайки используются специальные паяльники. Они разогревают материал до двухсот шестидесяти градусов, после чего тот становится однородным монолитным соединением. Это объясняется тем, что атомы в нем как бы проникают из одного куска трубы в другой. Более того, такое соединение характеризуется прочностью и герметичностью.

Видео урок по пайке труб

Пайка состоит из нескольких этапов, рассмотрим их:

1. Включается паяльник. Ждем, пока сигнальный индикатор на нем не погаснет во второй раз.

2. Обрезаем кусок трубы согласно необходимым нам размерам, для этого используются специализированные ножницы, которые продаются вместе с паяльником.

3. Зачищаем обрезанные окончания труб от всего лишнего, в частности, от фольги. Для этого можно применить обычный нож, а можно и швеллер.
4. Труба вставляется в фитинг, и некоторое время держится в нем.

Важно! Время, которое труба должна проводить в фитинге, полностью зависит от ее диаметра, в комплекте с паяльником должна присутствовать специальная таблица, в которой указываются все эти значения. Детали аккуратно стыкуются, никаких перекосов быть при этом не должно

Некоторое время держим их так, поворачивать швеллер при этом запрещается.

Детали аккуратно стыкуются, никаких перекосов быть при этом не должно. Некоторое время держим их так, поворачивать швеллер при этом запрещается.

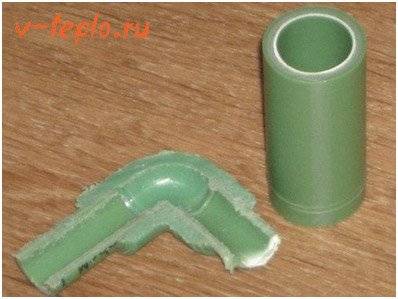

Особое внимание следует уделять поворотным фитингам, особенно это касается полипропиленовых труб. Обязательно проверяйте, правильно ли они выставлены, ведь если поворот будет направлен не туда, весь узел придется полностью переделывать, и прикрепленная деталь и вовсе уже придет в непригодность

Трубы соединяются между собой посредством «американок» — специальных приспособлений, которые быстро надеваются и снимаются. Они крепятся на окончаниях труб. Дабы при тепловом расширении не происходила деформация (ведь армирование труб полностью не спасает от этого, оно лишь уменьшает его), все трубы следует надежно крепить к поверхности стен и потолка, шаг при этом, как уже говорилось, должны быть не более пятидесяти сантиметров.

Для крепления радиаторов также используются специальные приспособления, они должны присутствовать в комплекте. Не желательно использовать для радиаторов приборы, сделанные своими руками. Дело в том, что заводские крепления специально рассчитывались на вес радиаторов, полностью заполненных теплоносителем, поэтому самодельные крепежи его могут попросту не выдержать.

Время нагрева при пайке

Дабы пайка труб была максимально эффективной, настоятельно рекомендуется придерживаться заданного время разогрева. О нем вы можете узнать из приведенной ниже таблицы.

Диаметра, см	11	9	7.5	6.3	5	4	3.2	2.5	2
Время разогрева, сек	50	40	30	24	18	12	8	7	7
Время для соединения, сек	12	11	10	8	6	6	6	4	4
Охлаждение, мин	8	8	8	6	5	4	4	3	2
Каким должен быть шов, см	4.2	3.8	3.2	2.9	2.6	2.2	2	1.8	1.6

Важно знать, если деталь подогреть до более высокой температуры, чем того требует технология пайки, то она попросту деформируется. А если разогрев будет недостаточным, то полноценное сплавление материала не произойдет, что в будущем станет причиной протечек

О креплении к стенам мы говорили, шаг там – 50 сантиметров. В случае с креплением к потолку это расстояние должно быть таким же, но не большим.

Желательно использовать подвижные фиксаторы, а какие-либо подвесные компенсирующие устройства не нужны. Крепить также следует прочно, надежно, ведь тепловое расширение трубы может деформировать ее.

В целом, мы с вами разобрались, как сделать монтаж отопления из полипропиленовых труб. Надеемся, статья будет вам полезной.

Разводка полипропиленовых труб

Полипропиленовые трубы используют для монтажа гребенки холодной или горячей воды, отопления. Выбор диаметра в каждом случае индивидуален — зависит от объема жидкости, которую необходимо прокачать в единицу времени, требуемой скорости ее движения (формула на фото).

Формула расчета диаметра полипропиленовых

Расчет диаметров труб для систем отопления — это отдельная тема (определять диаметр надо после каждого ответвления), для водопроводов все проще. В квартирах и домах для этих целей используют трубы диаметром от 16 мм до 30 мм, причем самые ходовые — 20 мм и 25 мм.

Считаем фитинги

После определения диаметра считается общая протяженность трубопровода, в зависимости от его строения докупаются фитинги. С длиной труб все относительно просто — измеряете протяженность, добавляете около 20% на погрешность и возможные браки в работе. Чтобы определить, какие фитинги нужны, требуется схема трубопровода. Нарисуйте ее, обозначив все отводы и приборы, к которым требуется подключаться.

Пример разводки полипропиленовых труб в ванной

Для подключения ко многим приборам требуется переход на металл. Есть и такие полипропиленовые фитинги. У них с одной стороны латунная резьба, с другой — обычный фитинг под пайку. Сразу надо смотреть диаметр патрубка подключаемого прибора и тип резьбы, которая должна быть на фитинге (внутренняя или наружная). Чтобы не ошибиться лучше все записывать на схеме — над тем отводом, где будет установлен данный фитинг.

Далее по схеме считается количество «Т» и «Г» образных соединений. Для них покупаются тройники и уголки. Бывают еще крестовины, но они применяются редко. Уголки, кстати, есть не только под 90°. Есть по 45°, 120°. Не забудьте про муфты — это фитинги для стыковки двух отрезков труб. Не забывайте, что полипропиленовые трубы совершенно не эластичны и не гнутся, потому каждый поворот делают при помощи фитингов.

Когда будете закупать материалы, договоритесь с продавцом о возможности замены или возврата части фитингов. Проблем обычно не возникает, так как даже профессионалы не всегда могут сразу точно определиться с требуемым ассортиментом. Кроме того, в процессе монтажа иногда приходится менять структуру трубопровода, а значит, меняется набор фитингов.

Компенсатор для горячего водопровода и отопления из полипропиленовых труб

Полипропилен имеет довольно значительный коэффициент температурного расширения. Если монтируется полипропиленовый горячий водопровод или система отопления, требуется сделать компенсатор, при помощи которого будет нивелироваться удлинение или укорочение трубопровода. Это может быть фабричная петля-компенсатор, или собранный по схеме компенсатор из финигов и кусков труб (на фото выше).

Способы укладки

Есть два способа монтажа полипропиленовых труб — открытый (по стене) и закрытый — в штробах в стене или в стяжке. По стене или в штробе трубы из полипропилена крепят на держатели-клипсы. Они есть одинарные — для укладки одной трубы, есть двойные — когда две ветки идут параллельно. Крепятся на расстоянии 50-70 см. Труба в клипсу просто вставляется и держится благодаря силе упругости.

Крепление полипропиленовых труб к стенам

При укладке в стяжку, если это теплый пол, трубы крепят к армирующей сетке, другого дополнительного крепления не требуется. Если замоноличиваться будет подводка к радиаторам, трубы можно не крепить. Они жесткие, свое положение даже при заполнении теплоносителем не меняют.

Вариант скрытой и наружной проводки в одном трубопроводе (за ванной проводку сделали открытой — меньше работы)

Нюансы пайки

Сам процесс сварки полипропиленовых труб, как вы видели, труда особого не оставляет, но вот тонкостей есть очень много. Например, непонятно, как при стыке труб подгонять участки так, чтобы трубы были ровно той длины, которая требуется.

Другой момент сварки полипропиленовых труб — пайка в труднодоступных местах. Не всегда есть возможность надеть на паяльник с двух сторон трубу и фитинг. Например, паяем в углу. Паяльник, приходится засовывать в угол, с одной стороны насадка упирается прямо в стену, фитинг на нее не натянешь. В этом случае ставят второй комплект насадок такого же диаметра и на нем греют фитинг.

Как паять полипропиленовые трубы в труднодоступном месте:

Как перейти с железной трубы на полипропилен:

Закрытый и открытый монтаж водопровода из полипропилена

Обустройство водопровода из полипропилена своими руками начинается с составления первичной схемы – возьмите листок бумаги и ручку либо воспользуйтесь 3D-редактором и составьте план. Сначала укажите и разместите все устройства, которые являются потребителями воды – краны, ванну, душ, стиральную машину и т. д. Затем разместите на схеме источники горячей и холодной воды – это могут быть как стояки, так и отопительный котел частного дома. Завершите составление плана подведением к потребителям линий горячего и холодного водоснабжения от их источников.

Закрытый монтаж трубопроводов

После следует решить, каким способом будут прокладываться трубы из полипропилена. Существует два способа, как это сделать — закрытый и открытый монтаж. Первый подразумевает, что все линии водопровода будут «спрятаны» за внешней отделкой помещения. Для этого стены в доме или квартире следует проштробить, а в полученные каналы уложить полипропиленовые трубы. Достоинства у схемы закрытого монтажа следующие.

1. Привлекательный внешний вид – линии водопровода скрыты от глаз и не портят красоту комнат, в которых проложены.
2. Экономия полезной площади жилья – трубы проложены в стенах и не отнимают у вас столь ценные квадратные метры.
3. Расставлять мебель и другие объекты при закрытом монтаже водопровода можно без каких-либо опасений.

Водопровод из полипропиленовых труб

Но при этом закрытый монтаж водопровода из полипропилена сопряжен со многими трудностями и проблемами.

1. Необходимость выполнять штробирование – работу сложную, трудоемкую и не самую приятную.
2. В каналы допускается устанавливать только те трубы, которые обладают малым коэффициентом линейного теплового расширения.
3. Далеко не все стены подходят для штробирования – некоторые слишком тонкие и непрочные, вследствие этого выполнять подобные работы с ними нежелательно.
4. Количество фитингов и различных соединений при закрытом монтаже водопровода должно быть минимально – для ремонта потребуется снимать внешнюю отделку стен.
5. Выполнять профилактический осмотр водопровода, смонтированного закрытым способом, практически невозможно.

Выбирать подобную схему монтажа следует только в том случае, если вы готовы к тяжелой работе и точно уверены, что трубы не протекут. В противном случае имеет смысл отдать предпочтение открытому монтажу – когда все коммуникации проложены поверх отделки. Это смотрится не так красиво, но зато подобная схема более надежна – любую неполадку и протечку можно устранить в кратчайшие сроки и с минимальным приложением сил. Кроме того, водопровод, смонтированный открытым способом, можно без каких-либо проблем модернизировать, добавить к нему новые линии или просто заменить.

Открытый монтаж трубопровода

Короб для труб своими руками

Выполнение соединений

Такая работа не сопряжена с какими-либо осложнениями. Тем не менее, несоблюдение некоторых тонкостей может привести к некачественной установке водопроводного контура и последующим проблемам.

Стыковка труб между собой производится следующим образом:

1. Прежде всего, трубы нарезают на куски нужной длины с помощью ножовки или трубореза.
2. Далее производят зачистку торцов трубы, чтобы устранить заусенцы – тогда соединение будет более прочным и надежным.
3. Следующим шагом под трубы подбирают фитинги – как вы помните, все уголки, переходники и муфты были закуплены заранее.
4. Теперь на специальный паяльник надевают насадку, соответствующую сечению фитингов и труб, которые будут обрабатываться.
5. Прибор включают в сеть и начинают прогрев насадок. Время и степень нагрева напрямую зависят от качества оборудования и толщины стенок трубы. Теперь помещают с усилием соединяемые детали на насадки паяльника.
6. Ожидают несколько секунд, как правило, от 5 до 7, снимают элементы с паяльника, и, не проворачивая, вставляют друг в друга.
7. Стыкуемые детали прижимают в течение 30-40 секунд, после чего оставляют для остывания. По истечении часа полипропилен полностью полимеризуется и получится прочный стык. Проделав такую операцию со всеми стыками системы, вам останется лишь протестировать ее на предмет герметичности.

Вместе с паяльником обычно прилагают инструкцию, которая поможет правильно произвести работы по стыковке труб из полипропилена.

Правила монтажа полипропиленовых труб

Перед началом работ, сверяясь со схемой, нарезаем фрагменты труб нужной длины. Для работы используем только специальный инструмент. Проверяем наличие необходимых деталей. Нужно знать, что для стыков труб и перехода на другой диаметр используются специальные муфты, для поворотов и обхода препятствий – уголки, чтобы обогнуть трубу нужно применить обвод. Так же используются тройники, заглушки и крестовины. Все эти модели фитингов выпускаются в различных размерах, поэтому следует внимательно изучить схему водоснабжения перед покупкой.

Для обустройства водопровода из полипропилена используются не только трубы, но и множество дополнительных соединительных элементов, которые называются фитинги

Для фиксации труб на стене используются клипсы. Их располагают на расстоянии 1,5-2 м для прямых отрезков и в местах угловых соединений. Если трубы лежат одна над другой берут двойные клипсы. Стояки крепятся металлическими хомутами с резиновыми прокладками. Элемент огибает трубу, образуя кольцо. Оно закручивается с помощью болта и гайки. Специалисты рекомендуют устанавливать поворот внутреннего угла горячего трубопровода на расстоянии около 3-4 см от стены. А наружный угол, наоборот, располагать чуть ближе.

Фрагменты полипропиленовых труб с помощью сварки соединяют в нужном порядке. Для этого очищают и обезжиривают срез трубы. Выбирают насадки для паяльника, так же обезжиривают их. Затем устанавливают детали в прибор и разогревают оборудование до 260С. Как только погаснут лампочки на корпусе, можно приступать к сварке.

Резка и соединение полипропиленовых деталей производится с помощью специальных инструментов. При отсутствии соответствующего навыка следует немного потренироваться на обрезках труб прежде, чем приступать к работе

Трубу и фитинг устанавливают на предназначенные для них места до упора. Выждав время для разогрева деталей, оно определяется диаметром изделий, их снимают. Затем быстрым и точным движением совмещают фитинг и трубу, продвигая ее до упора. Вращать элементы в процессе соединения строго запрещено. Некоторое время разогретые детали сохраняют пластичность, поэтому их необходимо зафиксировать до полного остывания. В результате получается монолитная прочная деталь.

Практика показывает, что монтаж пластикового водопровода вполне может выполнить самостоятельно даже неопытный сантехник. Потребуется знакомство с технологией сварки и небольшой навык в работе, который легко получить, немного потренировавшись на обрезках труб. Внимательное изучение инструкций и последующее их точное выполнение гарантирует качество монтажа, которое позволит обеспечить бесперебойную подачу воды.

Скрытая и открытая система водоснабжения

Разводка водопровода может осуществляться открытым или закрытым способом. На первый взгляд, второй вариант – более предпочтительный по приведенным ниже причинам:

• экономия полезного пространства;
• аккуратный вид, так как все коммуникации зашиты гипсокартоном или спрятаны в стену.

Главное при разводке водопровода данным способом – максимально аккуратно герметизировать все стыки (а лучше вовсе скрывать только цельные участки трубопровода) и оставить пространство между стеной и трубой для облегчения ремонтных работ.

Скрытый монтаж водопровода и канализации.

Основные недостатки скрытой проводки: невозможность моментально обнаружить протечку и более сложный и дорогой ремонт, так как появляется необходимость вскрытия (а позже повторного монтажа) облицовочного материала. Лучший способ избежать этого – установка специальных дверок в местах нахождения запорной арматуры.

В отличие от скрытой проводки, монтируемой до отделочных работ, установка открытым способом проходит после завершения укладки плитки или покраски стен. Выглядеть это будет менее привлекательно, однако в случае ремонта или перестановки сантехнического оборудования, все работы можно будет сделать максимально быстро и просто.

СВАРКА И МОНТАЖ ТРУБОПРОВОДОВ

Чтобы осуществить пайку труб

…нужен специальный паяльник для ручного спаивания с комплектом насадок, специальные ножницы, инструмент для зачистки труб с концов. Вначале нарезают отрезки труб нужной длины. Для этого используют острые ножницы, которые не портят тонкостенную трубу. Прежде чем начать пайку комбинированных труб, делают зачистку, при которой убирают слой пластика сверху и средний слой, состоящий из алюминия.

Сварку выполняют только в специальных перчатках. Паяльник нагревается примерно до 250 градусов. Сваривать трубы необходимо очень быстро, потому что, если расплавленная поверхность остынет, то соединение будет недостаточно крепким. На окончательном шаге соединение труб фиксируют и выдерживают до десяти секунд и охлаждение до восьми минут.

Чаще для установки водопровода используют метод горячей сварки.

Нюансы разводки

Разводка бывает последовательная, коллекторная и с проходными розетками.

При скрытой разводке существуют сложности при установке и поэтому требует точного расчета. В стены могут быть установлены только цельные трубы и к местам соединений должен быть свободный доступ.

Чтобы соединить пластиковые трубы применяют фитинги. Фитинги существуют неразъёмные и разъёмные, с резьбой и из резьбы. Неразъемным фитингом соединяют гибкие шланги.

Важно! Нельзя перегибать трубы из пластика. Для перехода магистрали на другой диаметр или соединения прямых участков используют муфты

Чтобы сделать ответвления применяют тройники. Если трубопровод имеет повороты, то они выполняются угольниками

Для перехода магистрали на другой диаметр или соединения прямых участков используют муфты. Чтобы сделать ответвления применяют тройники. Если трубопровод имеет повороты, то они выполняются угольниками.

Трубы из пластика нельзя гнуть и если нужен поворот используют фитинги-уголки.

Этапы установки

Установка пластиковых труб включает следующие этапы:

• Трубы нарезают на отрезки нужной длины.
• У торцов труб убирают заусенцы и крошки.

Монтаж трубопровода обычно начинают с самой дальней точки, которая находиться от ввода. Когда будете нарезать трубы на отрезки нужно помнить о том, что фитинги удлиняют участки на 3-5 сантиметров. Еще необходимо проследить затем, чтобы, нагрев элементов был одновременный.

Если диаметр труб меньше пятидесяти миллиметров, то лучше всего снять фаску под углом сорок пять градусов, прежде чем осуществить пайку труб. Для горячего водопровода трубы из пластика крепятся чаще чем для водопровода холодной воды. Трубы к стенам прикрепляются при помощи клипс их прикрепляют на расстоянии меньше одного метра по всей длине трубопровода.

Выводы и полезное видео по теме

Алгоритм действий при спаивании полипропиленовых труб лучше всего запоминается после просмотра соответствующих видеороликов. Также будут показаны виды фитингов и особенности их сварки.

Виды паяльников и инструкция по пайке полипропиленовых труб:

Секреты монтажа ПП труб:

Виды фитингов и правила их пайки:

Вышеописанные технологии монтажа полипропиленовых труб и фитингов просты и не требуют профессиональных навыков. Видеоматериалы наглядно демонстрируют этапы процесса пайки, которые можно освоить самостоятельно за несколько минут.

Поэтому для сборки водопроводной разводки своими руками достаточно закупить необходимые материалы, найти оборудование и следовать описанным в статье алгоритмам действий.
