Как проверить трехходовой клапан в газовом котле: инструкции по проверке клапана своими руками

Критерии выбора клапана

Как выбрать трехходовой клапан? При выборе рекомендуется учитывать:

  • назначение устройства;
  • конструктивное исполнение;
  • тип привода;
  • дополнительные параметры.

Разновидности клапанов по назначению

Клапан трехходовой для котла или иного устройства может быть:

  • смесительным, то есть основное назначение арматуры заключается в смешении разных потоков жидкости до заданной пользователем температуры. Используется смесительный клапан в системах теплого пола для предотвращения перегрева и выхода коммуникаций из строя и в системах горячего водоснабжения;
  • разделительным. В отличие от предыдущего вида основное назначение устройства заключается в распределении подающего потока теплоносителя по разным веткам магистрали, например при монтаже дополнительного радиатора;

Различие в работе смесительного и разделительного клапана

переключающимся, то есть перераспределяющим поток жидкости в системе.

Отличия в конструкции

Регулирующий клапан в зависимости от конструкции может быть:

седельным — движение штока происходит по вертикали до седла. Как правило, функции такого типа оборудования – смешивание потоков с разной температурой;

Клапан со штоком, движущимся по вертикали

поворотным — при движении штока производится вращение заслонки, регулирующей направление и мощность потоков.

Устройство с запорной заслонкой

Разные типы приводов и их особенности

Шток трехходового клапана может быть приведен в действие:

термочувствительным элементом, установленным на терморегуляторе. Преимуществами такого типа управления является простота, высокая точность и отсутствие необходимости электропитания;

Трехходовой клапан с терморегулятором

электроприводом. Клапаны с электроприводом получают параметры, заданные пользователем с датчиков температуры, установленных в разных местах, или общего управляющего контролера. Стоимость такого оборудования высока, но основным плюсом является максимальная точность работы прибора.

Оборудование, приводимое в действие электроприводом

Дополнительно

При приобретении клапана для теплого пола или иной коммуникационной системы также рекомендуется учитывать:

  • диаметр патрубков, который должен соответствовать диаметрам подходящих к устройству труб. Если подобрать параметр не получается, то потребуется установка переходника;
  • показатель пропускной способности клапана (указывается в технической документации к оборудованию);
  • назначение. Клапан для холодной или горячей воды, отопления, теплого водяного пола, газовый и так далее (указывается в документации);
  • возможность подключения дополнительного оборудования, например, термоголовки, электропривода и так далее, если первоначальное устройство не оснащено какими-либо способами управления;
  • производителя. Наиболее качественные клапаны выпускаются шведской компанией Esbe, американской компанией Honeywell и совместным предприятием России и Италии — Valtec.

Устройство клапана

Подобный агрегат устанавливается на все модели отопителей. Его конструкция является стандартизированной, так что отличаться могу только габаритные размеры. Так что трехходовой клапан для котла Аристон, Ардерия, Navien, бойлера и любой другой модели внешне будет выглядеть одинаково.

Что касается технических характеристик, то этот параметр необходимо уточнять в техпаспорте. Не стоит пытаться приделать к котлу запчасть, которая не подходит по размеру, так как нормально функционировать он все равно не будет, а вот беда в виде серьезной поломки вполне может проявиться из-за таких действий. И в итоге желание сэкономить приведет к дополнительным затратам.

Трехходовой клапан для твердотопливного и газового котла также ничем не отличается по устройству. Тип используемого для получения тепловой энергии топлива никак не влияет на особенности циркуляции теплоносителя. Дело в том, что клапан никак не контактирует с камерой сгорания, поэтому его не нужно подстраивать под тип системы отопления.

Что касается теплоносителя, то вы бытовых условиях в 100% случаев российские граждане используют обыкновенную воду. Это связано с ее доступностью и отсутствием каких-либо проблем с эксплуатацией. Нет смысла ничего изобретать, если отопление и так хорошо работает и имеет многолетний успешный опыт использования.

Изготавливаются данные детали из бронзы или нержавеющей стали. Полимерные аналоги пока еще мало распространены, хотя в дальнейшем можно прогнозировать увеличение их количества, если они хорошо проявят себя в эксплуатации.

Устройство трехходового клапана газового котла очень простое. Он имеет Т-образный вид с двумя входными и одним выходным отверстием. Внутри имеется специальная мембрана, которая регулируется поступающие из разных источников потоки таким образом, чтобы достигалась оптимальная температура.

Бывают автоматические и механические варианты.

  • В автоматических движения мембраны происходят сами собой, в зависимости от температурных показателей теплоносителя.
  • В механических агрегатах положение разделителя выставляется человеком вручную, так что нужно дополнительно устанавливать термометры на каждой входящей трубе, чтобы иметь возможность следить за температурным значением.

Так что принцип работы трехходового клапана котла основан на всем известных законах физики.

Виды предохранительных клапанов

Данные элементы защиты классифицируют по-разному.

Принцип работыВысота подъёма затвораСпособ открытия затвораСпособ нагружения золотника
1Прямого действияМалоподъёмныеПропорциональныеПружинные
2Непрямого действияПолноподъёмныеДвухступенчатыеРычажно-газовые
3Импульсные

Пружинные – самые распространённые, используются для котельных небольшого размера. Они имеют простую и надёжную конструкцию и возможность лёгкой регулировки рабочего давление в системе. Также из преимуществ можно выделить низкую стоимость.Рычажные предохранительные устройства не пользуются особой популярностью, потому что, в основном, модельный ряд представлен диаметрами от 50 мм. Их используют в промышленной сфере.Импульсные устройства используют на паровых котлах с давлением больше 39 кгс/кв.см (3,9 МПа). На каждый котел устанавливают, как минимум, по 2 шт. (контрольный и рабочий).Малоподъёмные имеют высоту подъёма затвора от 5% от диаметра седла, поэтому имеют низкую пропускную способность. Из достоинств можно выделить: несложную конструкцию, доступную цену.

Малоподъемный и полноподъемный

В полноподъёмных затвор поднимается на высоту не менее 25% диаметра седла. Их относят к двухступенчатым. Характеризуются большой пропускной способностью, высокой стоимостью и сложной конструкцией.

Полноподъёмные защитные устройства имеют колокол. Его задача состоит в том, чтобы помочь затвору достигнуть полного подъёма. Полноподъёмные используют, в основном, в тех системах, в которых среда сжимается.
Пропорциональные открывают затвор соразмерно увеличению давления и объём сбрасываемой среды пропорционально увеличивается с подъемом затвора. Эти защитные устройства применяют для воды и других жидких сред.

Из преимуществ использования пропорционального клапана можно выделить:

  • открытие затвора согласно необходимости;
  • лёгкую конструкцию;
  • низкую стоимость;
  • автоматически возникают колебания.

Недостаток двухступенчатых устройств – автоколебание затвора. Причина этого – превышение типоразмера или переменный аварийный расход среды.

Настраиваем автоматику котла и давления

Специально настраивать автоматику нужно, если она стала срабатывать произвольно. Такую проблему называют ещё тактованием. Причина часто в высокой температуре теплоносителя.

Лучше настроить температуру газового котла. Для этого нужно терморегулятор перенести в прохладу, если это возможно, или же уменьшить температуру там, где он стоит. А также сделайте больше теплоносителя. Ещё можно заменить горелку, если вопрос появился из-за большой мощности в ней.

Самые распространённые причины тактования:

  1. Изменилось напряжение.
  2. Ветер загасил горелку.
  3. Проблемы с проходимостью трубы.
  4. Упало давление.

Котлы производят с регуляторами, у которых можно настроить время в программе на период 24 часа или на целую неделю. Когда оборудование нагревается до нудных градусов, самостоятельно выключается.

Как настроить давление в газовом котле?

Для того чтобы настроить давление в газовом котле, воспользуйтесь автоблоком. Котёл держит температуру на уровне и перекрывает газ при возникновении опасности. В некоторых моделях есть ручка, её можно поворачивать и выбирать один из семи режимов. Вам нужно выбрать первый, снять крышку и закрутить под ручкой винт с левой стороны. Лучше крутить ручку по часовой стрелке, чтобы подача была постепенной.

На автоблоке правильно при настройке газового котла разобраться со сторонами. Там где ручка – пусть это будет боковая. Либо смотря, как установили котёл, это может быть верх. Будьте внимательны, проверяйте винты.

Давление нужно уменьшить, если:

  • Пламя загорается, но быстро гаснет.
  • Во время зажигания вы слышите хлопок.
  • Языки пламени выходят за отведённую зону.
  • Огонь красный или красно-оранжевый.

Критерии выбора

Подбор трехходового смесительного клапана выполняется с учетом ряда важнейших параметров, связанных и с работой регулирующей арматуры, и с функционированием самого твердотопливного котла.

На выбор влияют такие параметры:

  • материал изготовления;
  • потребление теплоносителя;
  • модификация привода;
  • применяемая схема обвязки;
  • рабочие характеристики.

Виды трехходовых смесительных клапанов

Материал изготовления

Материал, из которого изготовлен клапан, в значительной степени влияет на его технические и эксплуатационные характеристики.

Какой материал предпочесть? Лучше, если устройство изготовлено из меди или чугуна. Но следует учесть, что медные клапаны достаточно дорогие.

Расход и температура

Проектную температуру теплоносителя и его расход можно проверить в документации на отопительные системы. Если проекта нет, эти параметры обратного трубопровода берутся из техпаспорта на котел. Температура обычно составляет 45-50° С.

Расход теплоносителя требуется для выбора устройства по его пропускной способности — объеме жидкости, который способен пропустить термосмесительный клапан за определенное время.

Тип привода и схема обвязки

Тип привода нужно подбирать с учетом того, чтобы ему соответствовала конкретная схема, в соответствии с которой устраивается обвязка.

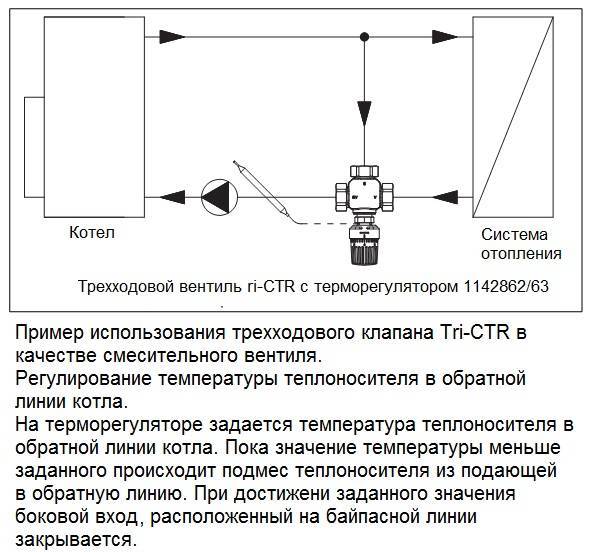

Обвязка по упрощенной схеме работает следующим образом. Трехходовой термостатический смесительный клапан подает жидкость с третьего патрубка на первый. Теплоноситель начинает нагреваться после прогрева воды в котле. При доведении теплоносителя до требуемой температуры, из второго патрубка проходит поток не нагретой воды, выполняется обмен: холодная вода из бака с тепловым аккумулятором удаляется, а нагретая — поступает.

Наглядная схема подключения клапана

Обвязка усложняется установкой на кране контроллера. Для реализации такой схемы требуются двухконтурные и двухприводные смесители. Один из контуров ставится в непосредственной близости от источника тепла и является термостатическим. Управление вторым приводом (электрическим) осуществляется посредством контроллера, подающим сигналы с датчика. Термостатический клапан при этом поддерживает нужную температуру теплоносителя. Обвязка с электроприводом может быть реализована и в первичном контуре, если под общим контроллером в котельной функционируют более двух нагревательных установок.

Рабочие параметры

Еще одним важнейшим критерием выбора трехходового клапана являются пределы выставляемых температур. Это касается устройств с термостатическим приводом, применяющихся как в обвязках котлов, так и в системах горячего водоснабжения, полах с водяным подогревом. Обычно максимальная температура составляет 90°С, но до такого значения ее не доводят даже при самых экстремальных отрицательных температурах.

На температурный диапазон при покупке необходимо обязательно обращать внимание. В зависимости от назначения, выпускаются краны с различными диапазонами регулировки температур, к примеру, 20-43° С или 35-60°С. В приведенном примере для твердотопливных котлов лучше подойдет второй вариант

В приведенном примере для твердотопливных котлов лучше подойдет второй вариант.

Рабочие параметры смесительного клапана

Большую роль играют наружные и внутренние диаметры присоединения к системе. Для работающих на твердом топливе котлов значение этих показателей напрямую зависит от пропускной способности клапана и составляет 20-40 мм. Если требуемый диаметр устройства найти не получается, то можно приобрести подходящий переходник.

Желательно выбирать клапан, к которому возможно подключить сервопривод, что позволит ему работать в авторежиме — такая функция хорошо зарекомендовала себя при устройстве водяного теплого пола.

Устройство и принцип работы трехходового клапана

Трехходовой клапан – это специфичный вид запорно-регулирующей арматуры, способный контролировать соотношение холодного и горячего потоков в двух замкнутых контурах. Проще говоря, он добавляет к основному отопительному контуру еще один, в котором можно поддерживать ту же температуру, либо изменять ее, настраивая клапан по своему усмотрению.

Условно трехходовой клапан можно представить в виде пары двухходовых клапанов, работа которых обратно пропорциональна: открытие одного ведет к прикрытию другого на равную величину

Важно понимать, что при этом общая интенсивность потока остается неизменной

В зависимости от принципа работы, выделяют три основные группы трехходовых клапанов:

Смесительный трехходовой клапан

Имеет два входных и один выходной патрубок. Применяется для регулирования температуры ведомого контура путем смешивания двух раздельных потоков с разной температурой в заданной пользователем пропорции.

Разделительный трехходовой клапан

Имеет один входной и два выходных патрубка. Используется для регулирования температуры путем изменения количества циркулирующего в ведомом контуре теплоносителя, а также перед системами дополнительно подогрева/охлаждения – в них подается отобранная клапаном часть потока.

Переключающий трехходовой клапан

Способен переключать поток между контурами, не влияя на его температуру и интенсивность. Переключение может осуществлять по схеме «вход-вход-выход» или «вход-выход-выход».

Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем

Существуют также комбинированные трехходовые клапаны, способные, в зависимости от способа установки, выполнять функции как смесительной, так и разделительной фурнитуры. Однако ввиду дороговизны и сложной конструкции они менее распространены.

На рисунках выше показаны схемы трехходовых клапанов седельного типа. Существуют также конструкции поворотного типа, однако они менее долговечны и могут устанавливаться лишь в контурах с небольшим внутренним давлением. В большинстве случаев приобретение седельного клапана предпочтительнее.

Внешне трехходовой клапан представляет собой Т-образную цилиндрическую развилку, концы который оснащены унифицированной резьбой. В моделях, рассчитанных на большую интенсивность потока, роль соединительного элемента может играть торцевой фланец.

Корпуса клапанов изготавливаются из распространенных в отопительных системах материалов: чугуна, нержавеющей стали, латуни, бронзы. Элемент трехходового клапана, осуществляющий регулирование выходящего потока или потоков, называют затвором.

Конструктивно он может быть:

  • шаровым – характеризуется плавностью работы, но может изнашиваться быстрее, чем аналоги других форм;
  • цилиндрическим или плоским – имеет повышенный ресурс за счет большей площади контакта с гнездом;
  • конусным – позволяет уменьшить габариты клапана.

Клапан должен быть оборудован надежной системой привода, которая может быть:

  1. Механической – регулирование рабочего режима осуществляется путем поворота головки на необходимый угол.
  2. Электронной – угол поворота затвора устанавливается электрическим сервоприводом, сигнал которому передается датчиком или системой климат-контроля.
  3. Термостатическим – конструкция клапана дополняется термическим элементом, который, при повышении температуры теплоносителя на определенное значение, расширяется, поворачивая затвор.

Трехходовые клапаны с ручным управлением наиболее надежны, хотя и не предоставляют такой гибкости и оперативности настроек, как их автоматизированные аналоги. Кроме того, на ресурс клапана любого типа оказывает большое влияние наличие абразивных частиц в теплоносителе, поэтому контуры, работающие с подобной высокоточной фурнитурой, рекомендуется оборудовать улавливающими фильтрами.

Как определить неисправность и убедится что виноват именно датчик

Когда я измерил  мультиметром сопротивление датчика то оно было 2,5 кОм. Согласно таблице такое сопротивление он должен иметь при температуре более 60 градусов, но он был холодным. Теперь понятно почему котёл не запускался в режиме ГВС, датчик показывал, что вода и так слишком горячая, зачем её греть?

Показания датчика могут быть изменчивыми, так через некоторое время я вновь измерил сопротивление датчика и оно показало 10 кОм что нормально для температуры холодной воды. Датчик был не стабильным.

Чтобы проверить свою версию я сделал следующее: Отсоединил фишку с проводами от датчика. Смотрим фото.

Расположение датчика NTCsВместо датчика подставляем резистор

И в отверстия фишки, вместо датчика вставил резистор номиналом 20 кОм, с таким сопротивлением «Мозги» котла будут воспринимать температуру воды как холодную, менее 10 градусов «Нужно греть», — подумают они и включат котёл. Именно так всё и получилось.

Запускаю котёл и… Вуаля  всё работает. Вывод, нужно менять погружной датчик NTCs.

Поскольку датчик имеет прямой контакт с водой, перед его заменой необходимо перекрыть подачу воды и слить воду из котла.

Важное заключение

Подставить резистор, это не плохой способ убедится в неработоспособности датчика. Но оставить котёл так работать, продолжая обманывать схему котла, не стоит, всё же нужно приобрести датчик и заменить его.

Нужно понимать, что сопротивление подставленного резистора не будет изменятся при изменении температуры воды, а этот датчик в паре с другим, регулирует силу пламени, а точнее от разницы показаний между этими датчиками, электроника регулирует силу пламени. Так осуществлена регулировка температуры ГВС и защита от образования накипи в теплообменниках.

Однако в крайнем случае можно немного воспользоватся, например тем вечером мы все искупались, а уже на следующий день я приобрёл новый датчик и заменил его. Если в вашем городе нет возможности приобретать запчасти для котла то это можно сделать в интернет магазине Котломир.

Правила монтажа трехходовых клапанов

Чтобы потребитель не мучился вопросом, как правильно установить трехходовой термосмесительный клапан, производитель снабжает свою продукцию тщательно проработанной инструкцией и наносит на каждое изделие специальную маркировку, помогающую безошибочно определить направление потоков:

  1. Патрубок, обозначенный литерой «А», так называемый «прямой ход», предназначен для подсоединения к трубе с горячим теплоносителем.
  2. Патрубок с литерой «В» («байпасный ход») соединяется с трубой, подающей охлажденную воду.
  3. Патрубок с обозначением «АВ» (ход с постоянным гидравлическим режимом) подсоединяется к основной транспортной магистрали, предназначенной для транспортировки уже смешанного теплоносителя.

Место трехходового клапана в отопительном контуре

Для начала рассмотрим общие схемы подключения к отопительному контуру. Упрощенно их можно представить так:

Как видно из схемы, трехходовые термоклапаны могут устанавливаться как на тепловой ветке, идущей непосредственно от котла, так и на обратке. Однако это вовсе не значит, что так может устанавливаться абсолютно любой клапан. Возможности того или иного оборудования определяет допустимый тепловой режим, указанный изготовителем в техпаспорте.

Ниже представлена более сложная схема, позволяющая полностью автоматизировать работу системы отопления:

При установке следует соблюдать следующие правила:

  1. Перед клапаном должны быть установлены: манометр, фильтр, дроссельная диафрагма (шайба).
  2. После термоклапана устанавливается еще один манометр.
  3. Перед клапаном желательно выдержать прямой участок трубы, равный 5 ее номинальным диаметрам, за термоклапаном длина прямого участка должна быть не менее 10 номинальных диаметров трубы.
  4. В сложноконтурных или излишне длинных отопительных магистралях проблему низкого давления решают установкой циркуляционного насоса.
  5. На горизонтальных участках сам клапан размещается таким образом, чтобы электропривод, термостатическая вставка или терморегулятор располагались над ним.
  6. Резьбовые соединения стыкуются с применением льняного волокна, уложенного на резьбу в 2-3 слоя, и герметика.
  7. В процессе закручивания следует избегать излишних усилий на сопрягаемые элементы, не допускается их растяжение, сжатие или изгиб.

Место трехходового клапана в системах водоснабжения

Представленная ниже схема монтажа трехходового клапана доступно иллюстрирует принцип его обвязки с водонагревателем и варианты установки в напорных и безнапорных системах водоснабжения:

Кнопку электромагнитного клапана приходится зажимать

Ситуация следующая. Котел работает только тогда, когда кнопка находится в нажатом положении. Во многих случаях все сразу думают, что неисправен электромагнитный клапан. Или еще хуже. Бывает так, что сразу непонятно в чем дело, и появляется большое желание тут же сменить весь блок автоматики в целом. Самое обидное то, что основная причина неисправности при этом может быть не затронута и не устранена. И после замены блока автоматики все останется так как и было. Поэтому, — просьба, — пока не разберетесь в чем дело, пока не увидите реальных доказательств, не принимайте поспешных решений, касающихся замены блока.

Ситуация в этом случае такова, что котел работает так сказать «напрямую», в обход всех защит. Это неприемлемо, хотя очень распространено в бытовой практике. Некоторые даже не подозревают, что газ поступает в котел обходя защиту от погасания запальника, так сказать, напрямую в котел.

Когда кнопка электромагнитного клапана не фиксируется, — неисправностей всего три.

1. Неисправность термопары. Термопара либо прогорела, либо плохой контакт термопары с электромагнитным клапаном.

Для начала проверяем термопару. Откручиваем гайку подключения термопары. Оставляем ее кончик в работающем запальнике (котел же работает?!) и берем тестер. Один щуп на корпус термопары, другой — на контакт на торце термопары.

При нагреве термопара вырабатывает ЭДС, которая и должна удерживать кнопку клапана в нажатом положении. Если ЭДС менее 20 mV, — то термопара однозначно под замену. И Вам нужна «Инструкция по замене термопары».

2. Неисправность электромагнитного клапана. Электромагнитные клапаны ведут себя по-разному, но в основной массе, — это надежные, слаботочные и довольно примитивные устройства, внутри которых находится обыкновенная обмотка. Ток есть, — магнит магнитит, тока нет и магнита нет. Коробки выходят из сторя обычно за давностью лет. Бывают также случаи, когда гайку термопары или термопластины пытаются затянуть как можно сильней (а здесь нужен всего-лишь обычный электрический контакт). Тянут так, что отрывают внутри коробки провода обмотки от выходящих контактов. Можно поробовать измерять сопротивление электромагнитного клапана, но обычно этим никто не занимается. Электромагнитный клапан, как правило, меняется в цепочке перечисленных здесь запчастей последним. Либо он просто меняется сам по себе, когда котел проработал более 10-15 лет. Либо, если котел находится далеко географически, клапан берем с собой для того чтобы устранить проблему по-любому и наверняка. Если принято решение о замене Электромагнитного клапана, для осуществления этого процесса Вам обязательно понадобится «Инструкция по замене электромагнитного клапана».

3. Неисправности, связанные с работой термопластины (плохая тяга)

Проблемы, связанные с работой данного устройства, давно известны. Само место, где находится термопластина подвержено воздействию как воздуха, так и конденсата. Обычная ражавчина, окисление, плохой контакт, закисание иногда даже вызвает ненависть к данному устройству. Завод выпустил даже специальную контрольную гайку для выявления неполадок, связанных с работой термопластины. Набросив контрольную гайку на правый контакт Электромагнитного клапана Вы сразу обходите термопластину и понимаете, она это или не она. Дело в том, что пока правый контакт Электромагнитного клапана разомкнут (а должен быть нормально замкнут) мы вообще не поймем, что не так с котлом. Если гайки под рукой нет, замыкаем правый контакт клапана на корпус, например, при помощи фольги. Если сразу все заработало, разбираемся с термопластиной: зачищаем, регулируем и т.д. Для того, чтобы заняться термопластиной всеръез неплохо было бы получить «Полные сведения по работе термопластины (плохая тяга)».

Здесь были представлены все три, самые частоповторяемые неисправности, которые «не дают кнопке электромагнитного клапана оставаться в нажатом положении».

Сложно сказать сходу, что конкретно неисправно.

1. Все случаи сводятся к проверке контакта термопары с электромагнитным клапаном и контакта термопластины, который должен быть нормально замкнут.

2. Если контакт плотный, то проверяем термопару. Если термопара выдает менее 16 mV, — меняем термопару.

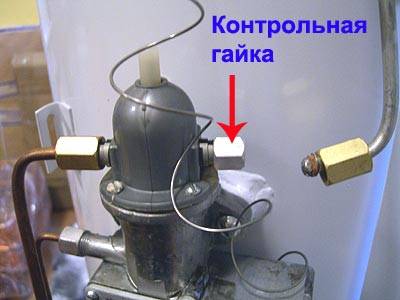

3. Если с исправной термопарой не работает, ставим контрольную гайку на второй контакт клапана (или наматываем фольги чтобы замкнуть контакт на корпус), чтобы исключить цепь электромагнит-термопластина.

5. Если все равно не работает, — меняем электромагнитный клапан.

6. Если не работает, когда все поменяли, проверяем еще раз по кругу.

7. Не торопимся. Вся эта дрянь идет только от этих трех элементов или от их неправильного взаимодействия. Не сдаемся!

Функциональное применение устройства

Если рассматривать механизм коммутации потоков с точки зрения возможной функциональности, следует отметить различие устройств по принципу действия:

  1. Разделительный.
  2. Переключающий.
  3. Смесительный.

Разделительный принцип работы предполагает деление потока, направляя его в два контура.

Переключающей функцией предусматривается организация переключения между приборами, потребляющими тепловую энергию. Например, переключение между контуром ГВС и отопления двухконтурного газового котла.

Переключающий функционал клапана (классическая схема): П – первичный контур; В – вторичный контур; 1, 2 – прямой транспортный канал; 3, 2 – угловой транспортный канал

Переключающий функционал позволяет организовать эффективное переключение между различными приборами, генерирующими тепловую энергию:

водяными нагревателями;
тепловыми насосами;
солнечными батареями и т.д.

Другая функция трехходового клапана для бытового газового котла – смесительная. Она позволяет организовать регулируемое смешивание потоков рабочей жидкости (подмешивание обратки в нагретый теплоноситель).

Для этого достаточно установить трехходовой клапан на обратной трубе отопительной системы.

Смесительный функционал клапана (классическая схема): П – первичный контур; В – вторичный контур; 2, 1 – прямой транспортный канал; 2, 3 – угловой транспортный канал

Теперь, после краткого ознакомления с конструктивными деталями прибора, можно рассмотреть особенности проверки работы трехходового клапана, установленного в схеме газового котла.

Как почистить котел в домашних условиях

Многие эксплуатируют отопительные приборы, не ухаживая за ними должным образом. А вы проводите профилактику поломок? Это необходимо делать регулярно, тогда техника не будет ломаться, а в вашем доме будет уют. Как почистить газовый котел? Можно вызвать мастера, который выполнит всю работу. А можно провести чистку самостоятельно. Забудьте о тратах на сервисное обслуживание — мы расскажем, как удалить сажу и накипь.

Зачем нужна чистка газового котла

Чаще всего засоряются узлы нагрева, система отвода продуктов сгорания. На элементах, контактирующих с водой, может образоваться накипь. Трубы отвода газов скапливают сажу и копоть.

Нагрев происходит за счет теплообменника. В двухконтурных котлах «Аристон», «Навьен», «Лемакс» установлены два радиатора. Один представляет собой изогнутую трубку, по которой циркулирует вода для системы отопления. Второй состоит из пластин, служит для обеспечения горячего водоснабжения (ГВС).

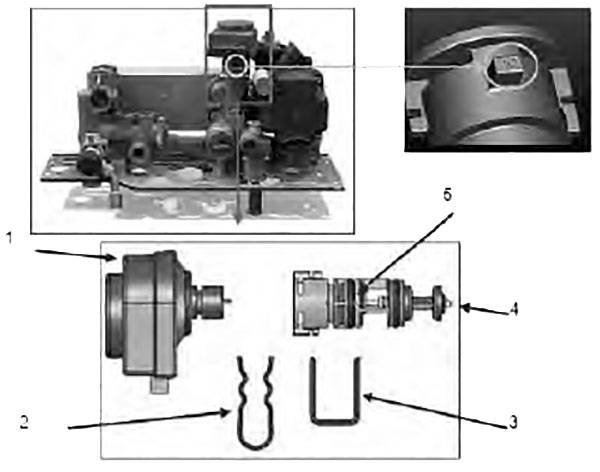

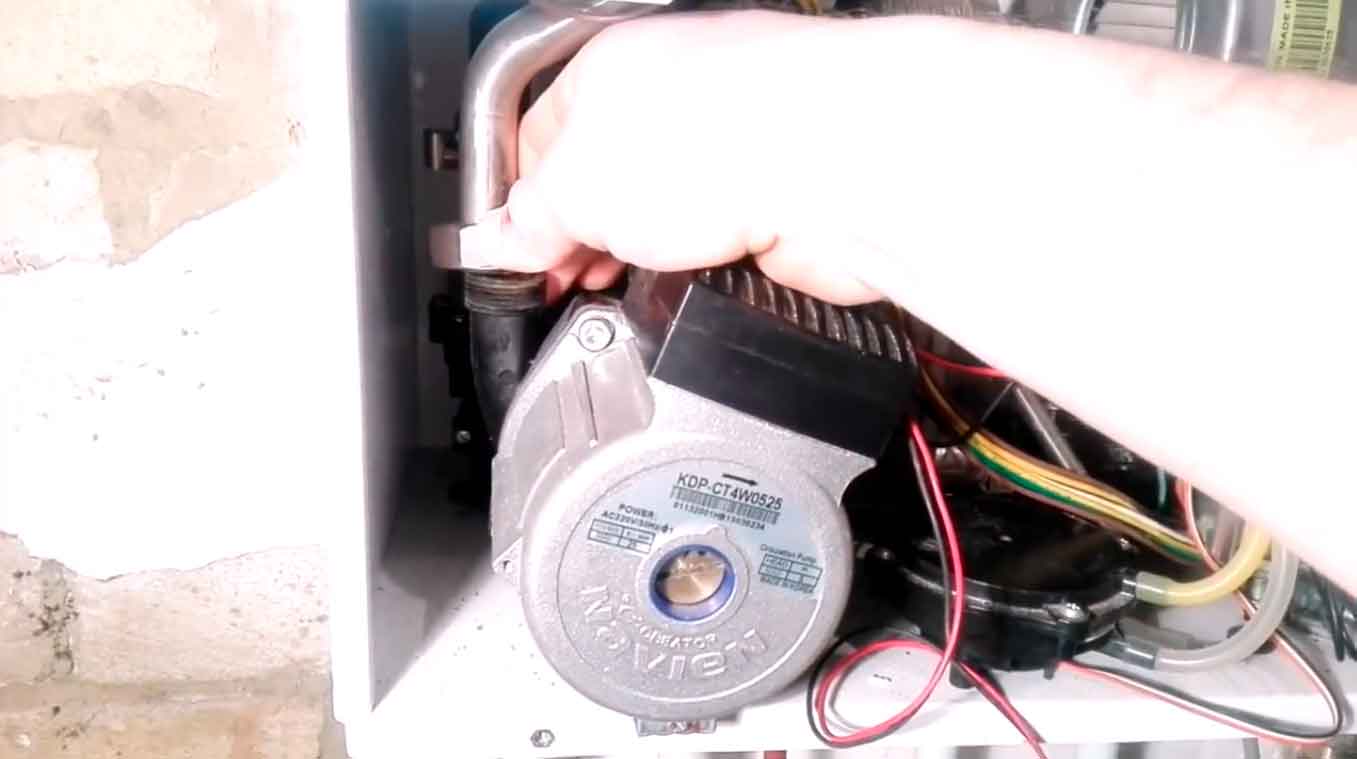

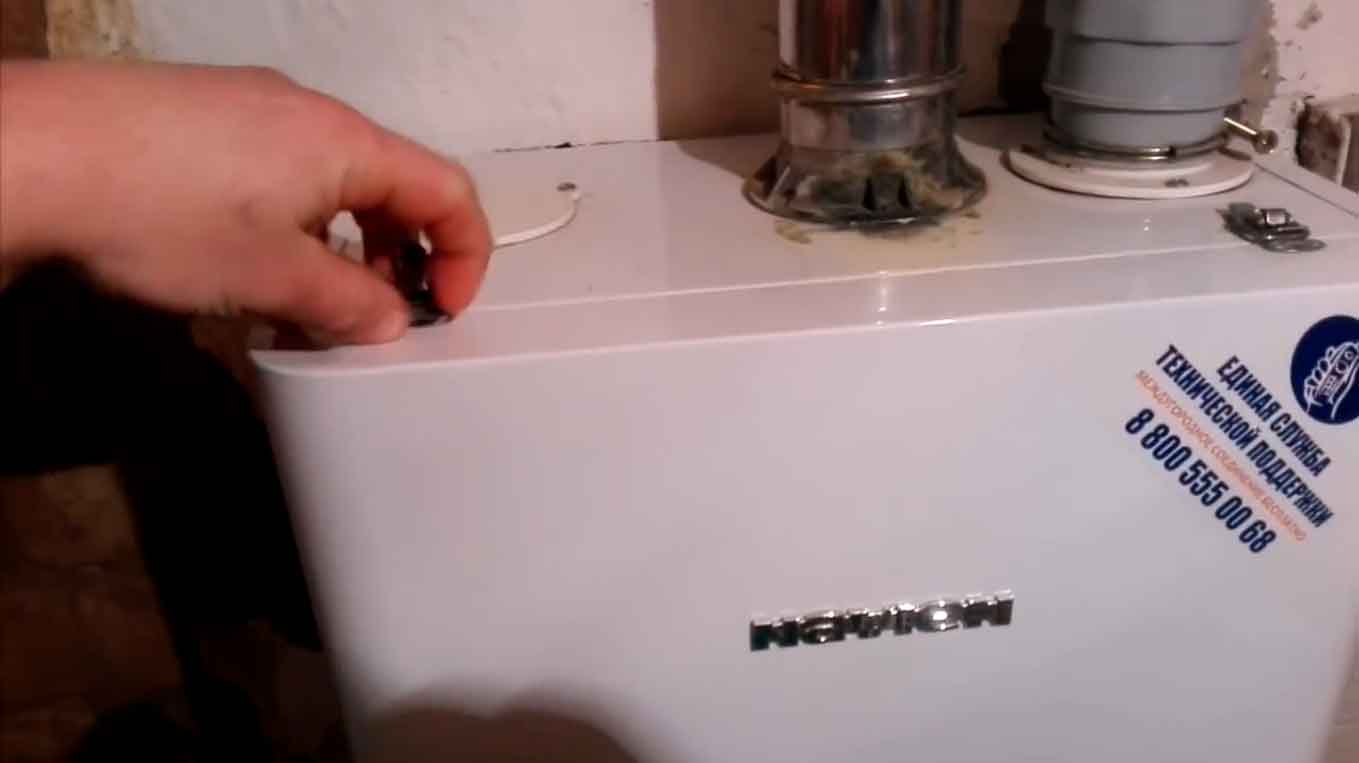

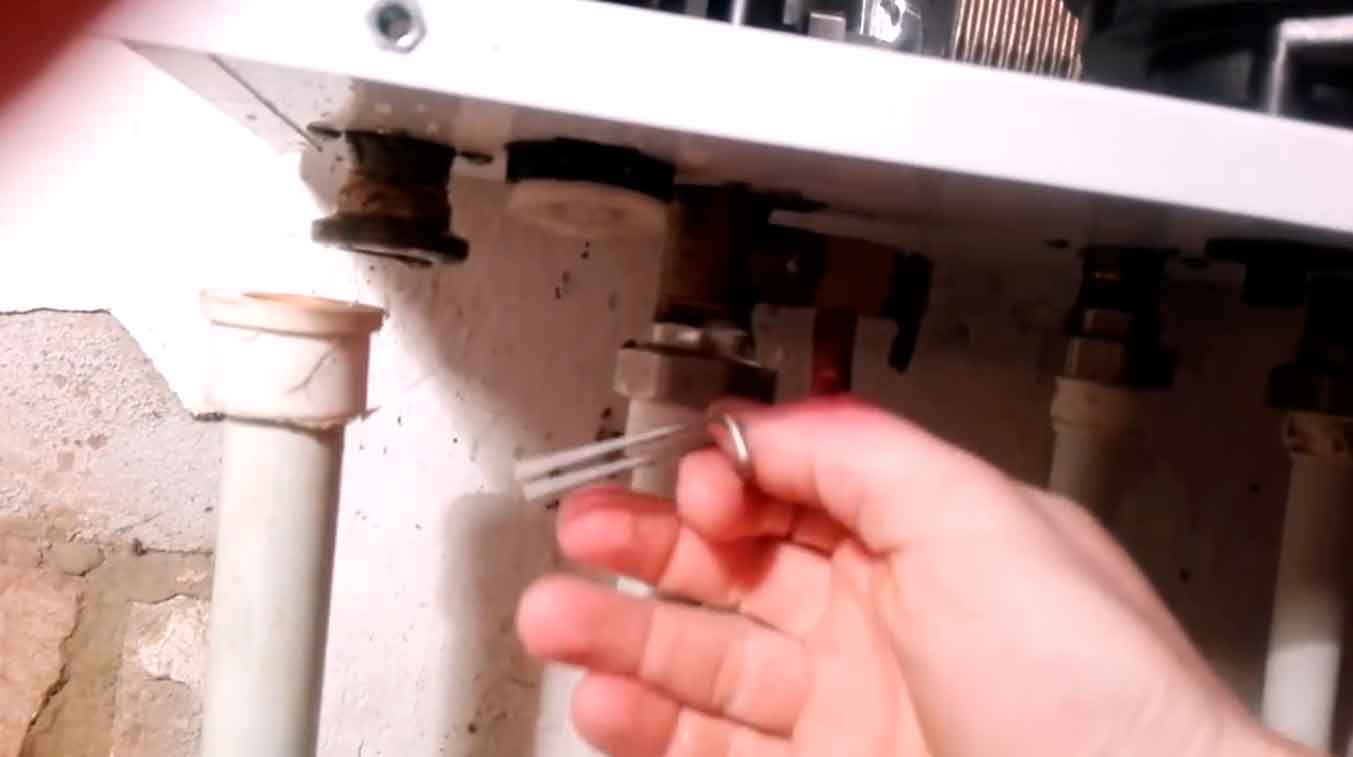

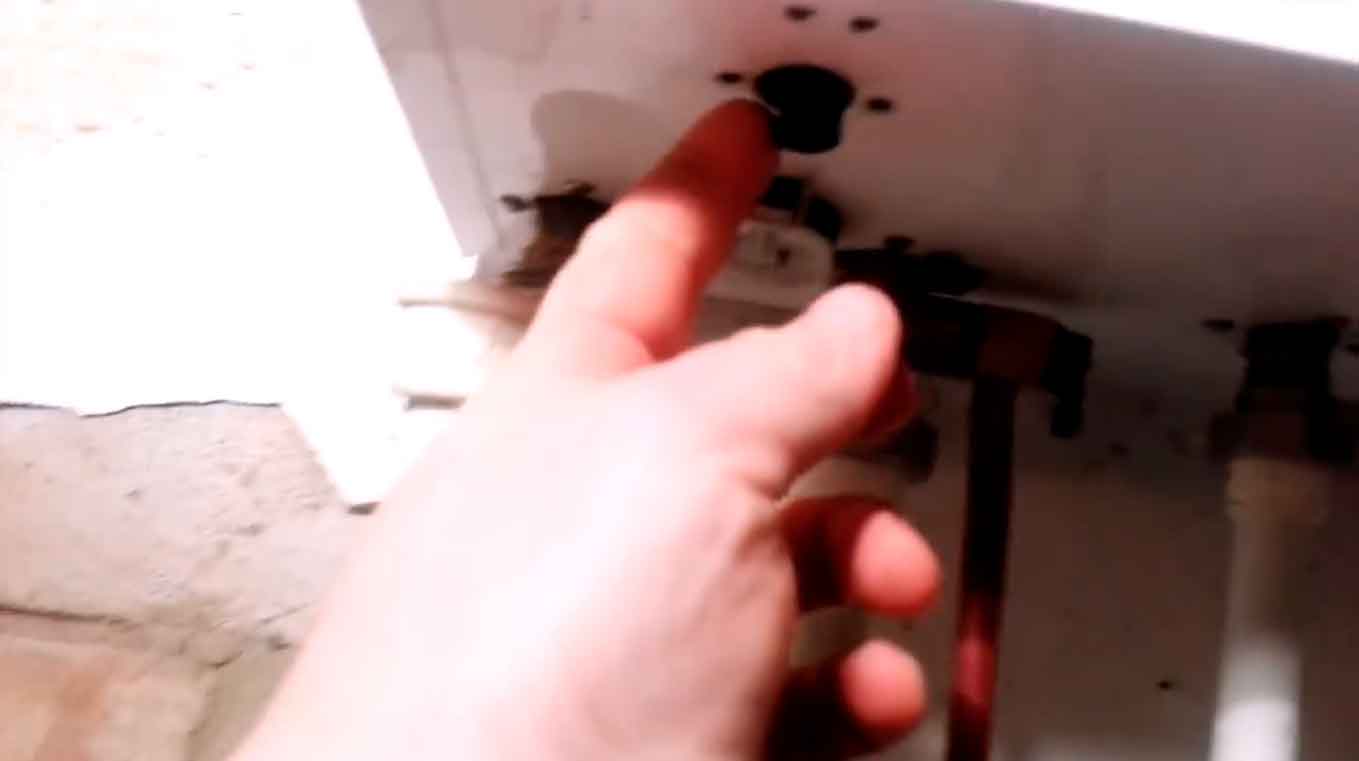

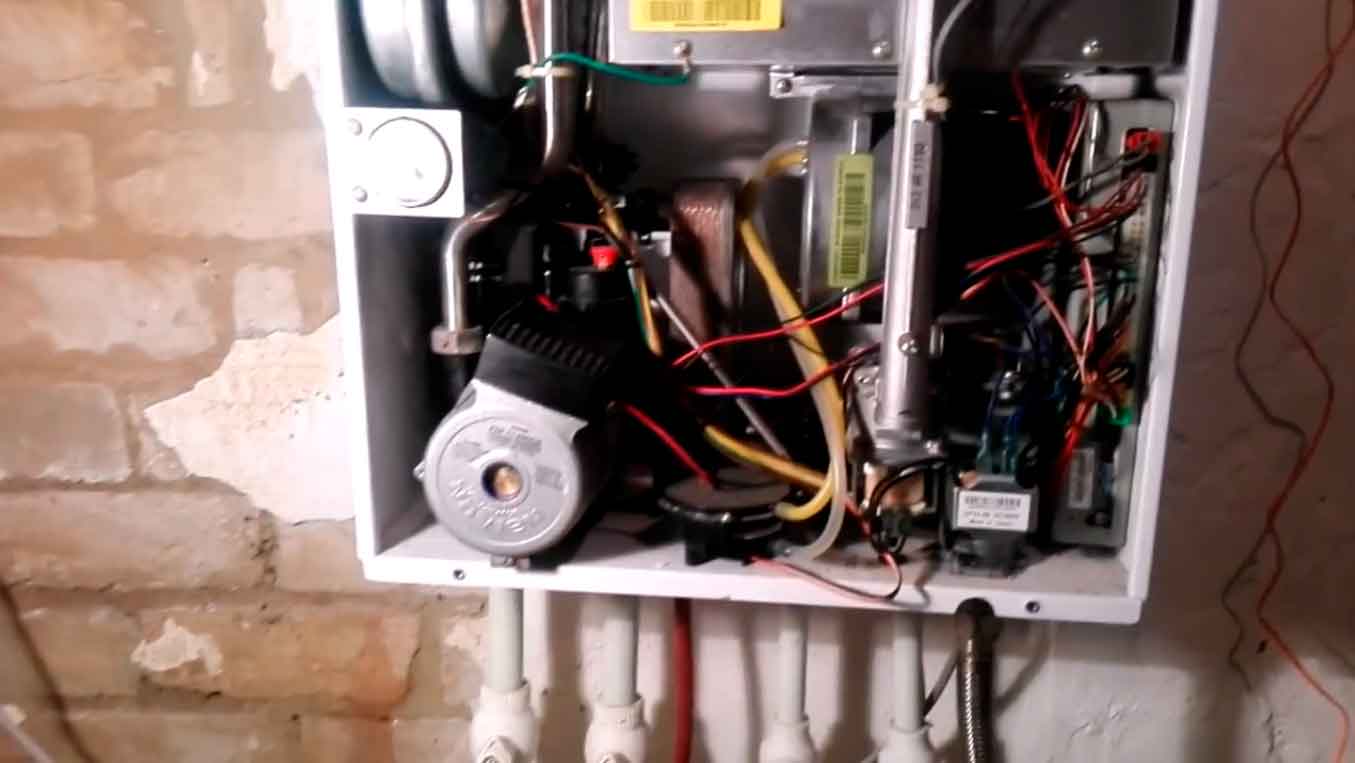

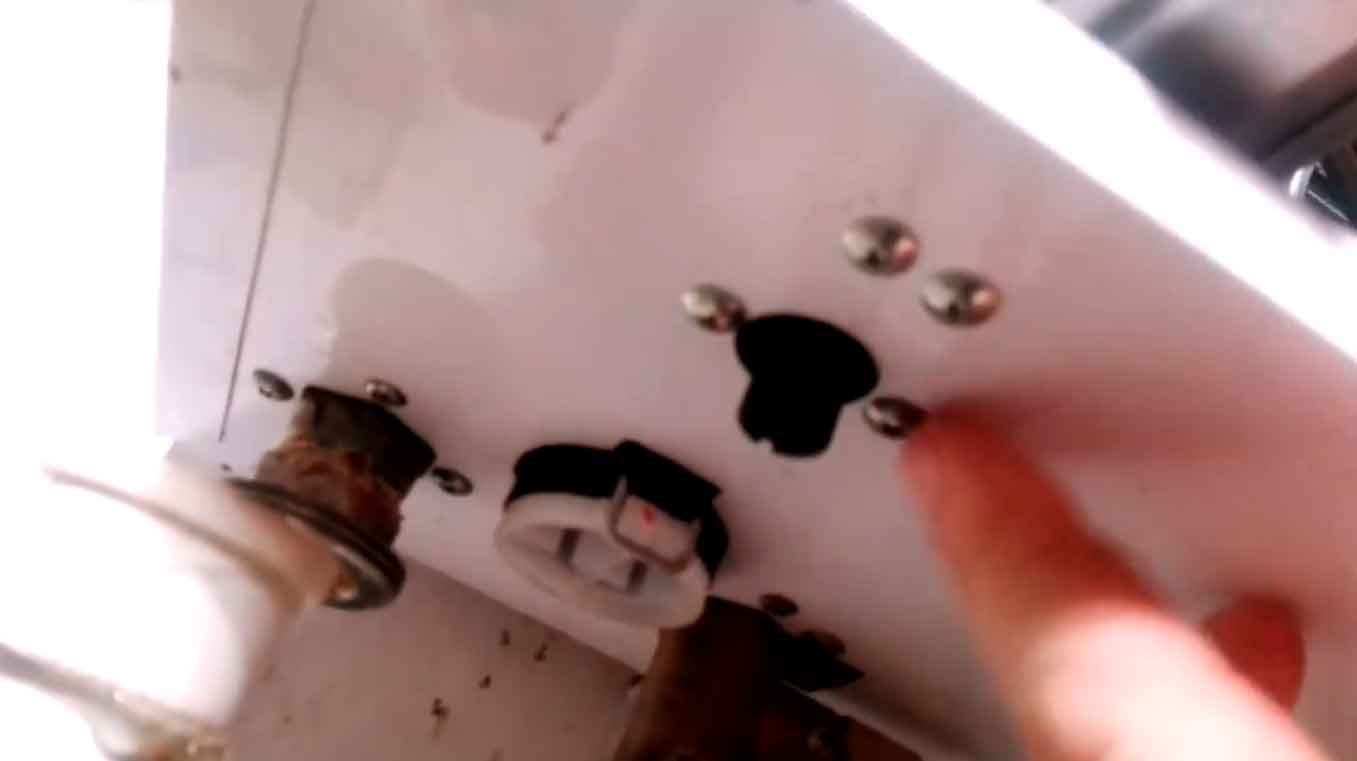

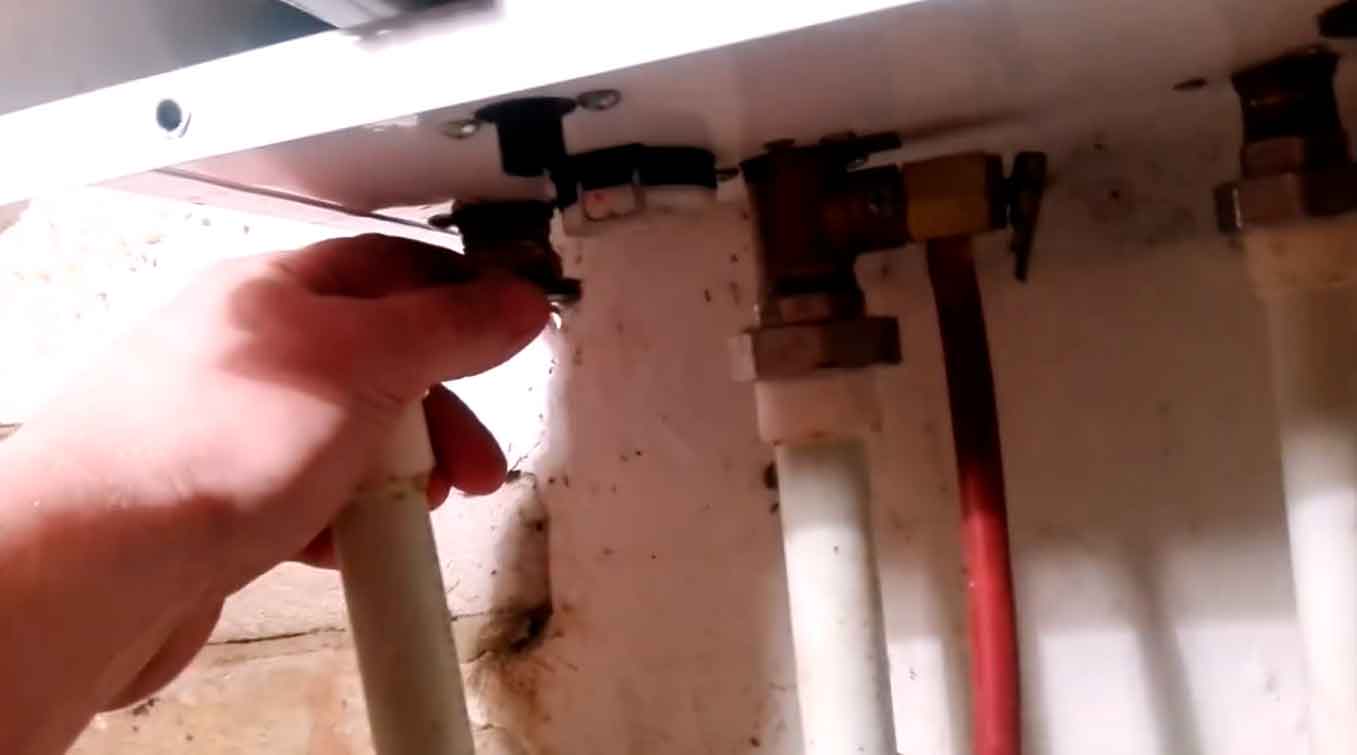

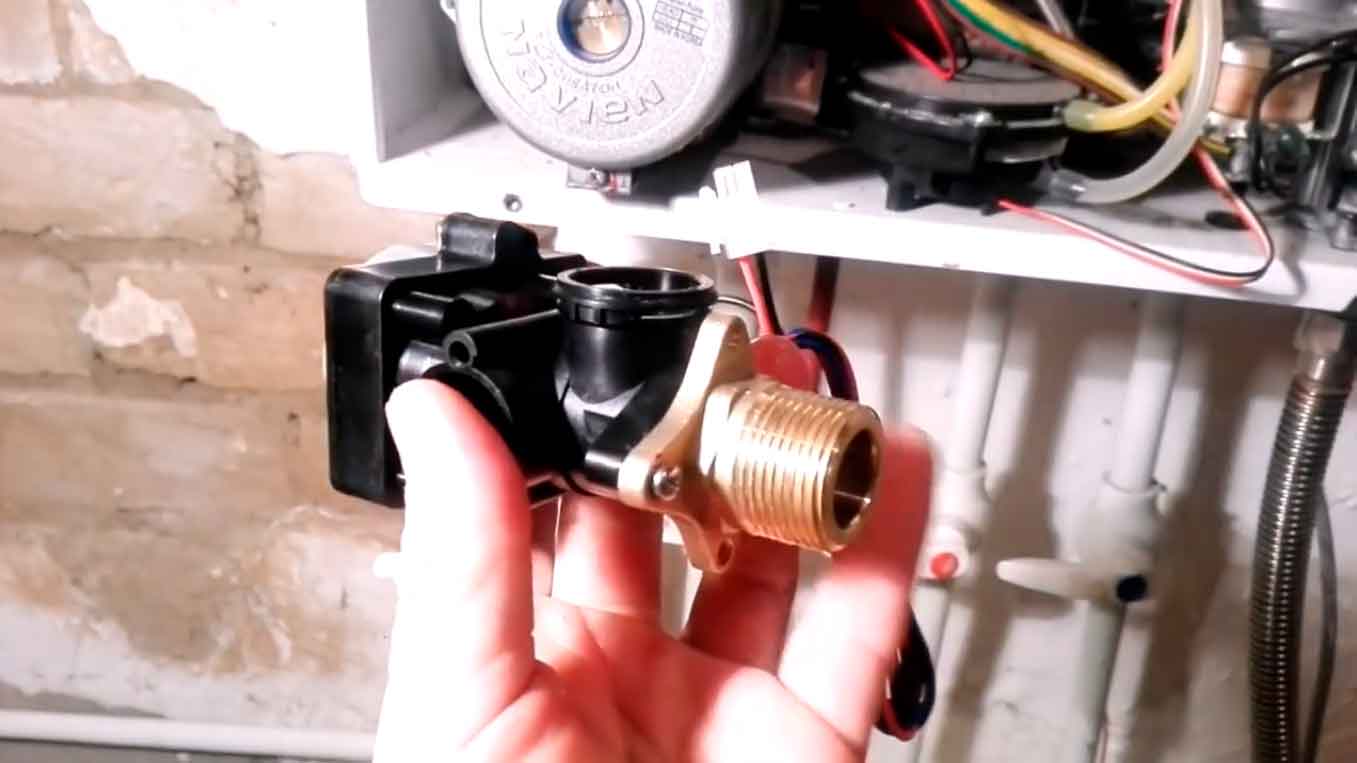

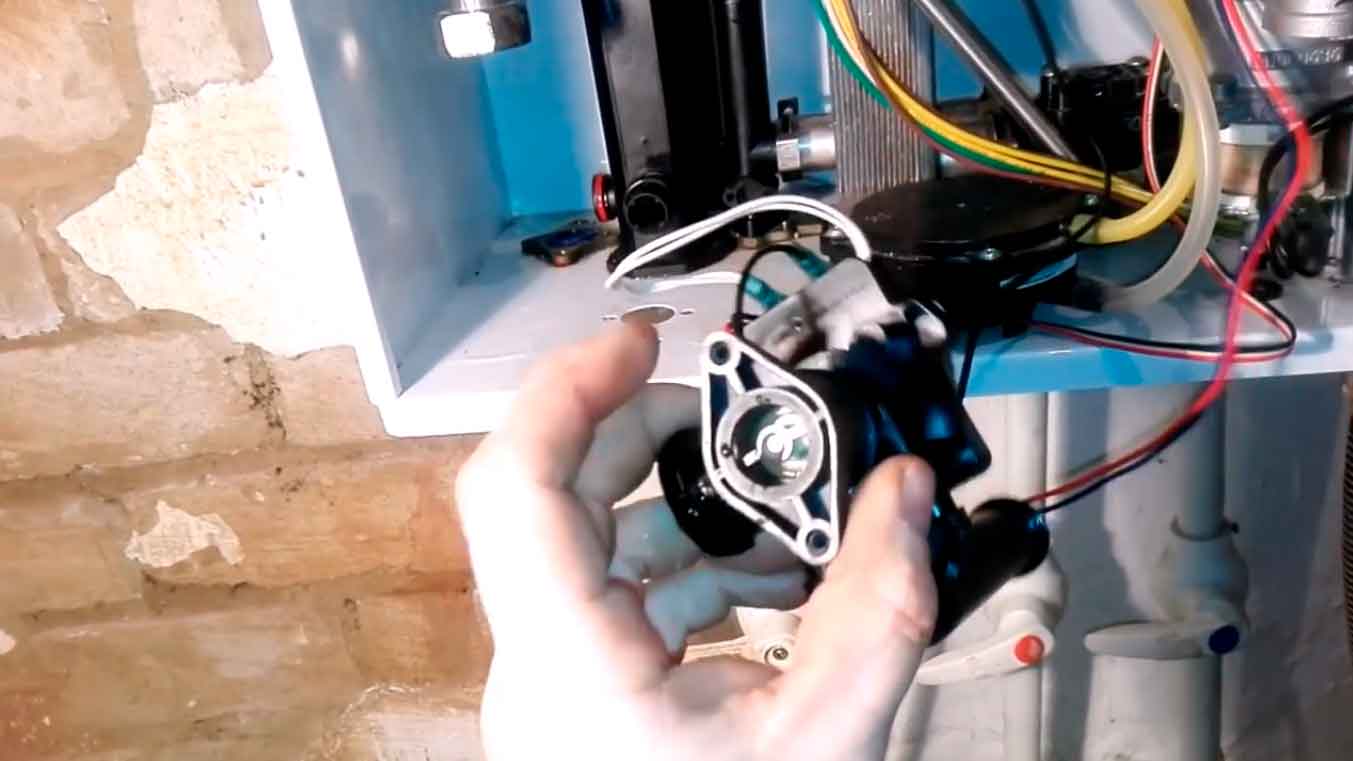

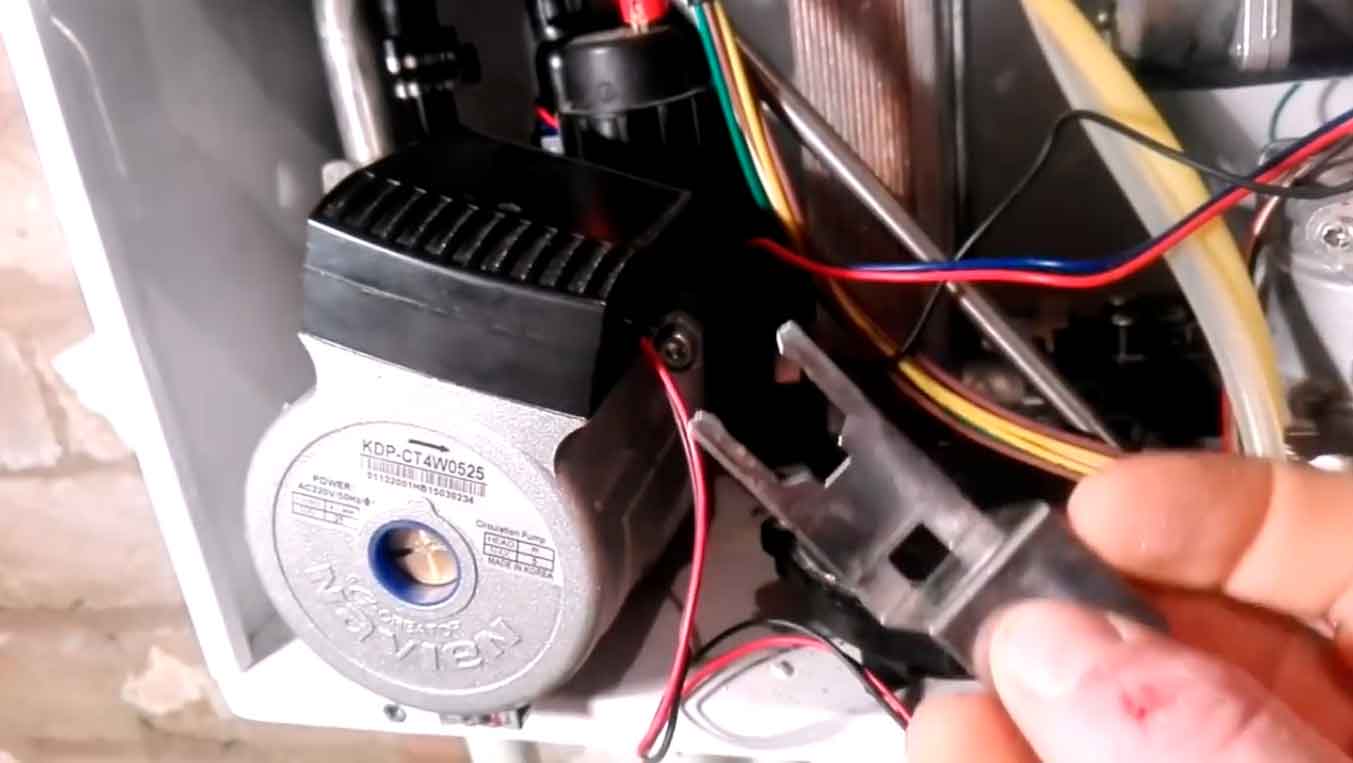

Последовательность действий для снятия трехходового клапана.

защелки крышки

Самое главное неудобство это то, что клапан «спрятан», он находится в нижнем углу у задней стенки корпуса, за другими деталями. Поэтому некоторые из них нужно снять, а затем собрать обратно, ничего не перепутав.

крышка снята

А чтобы не забыть, откуда какая деталь, можно снимать процесс разборки на видео или делать письменные заметки, чтобы при необходимости пересмотреть и уточнить все нюансы, а их немало.

Отключаем полностью котел, перекрываем краны и сливаем жидкость. Снизу котла полностью выкручиваем черную пробку . Иначе потом мы не сможем снять насос.

заглушка на нижней панели

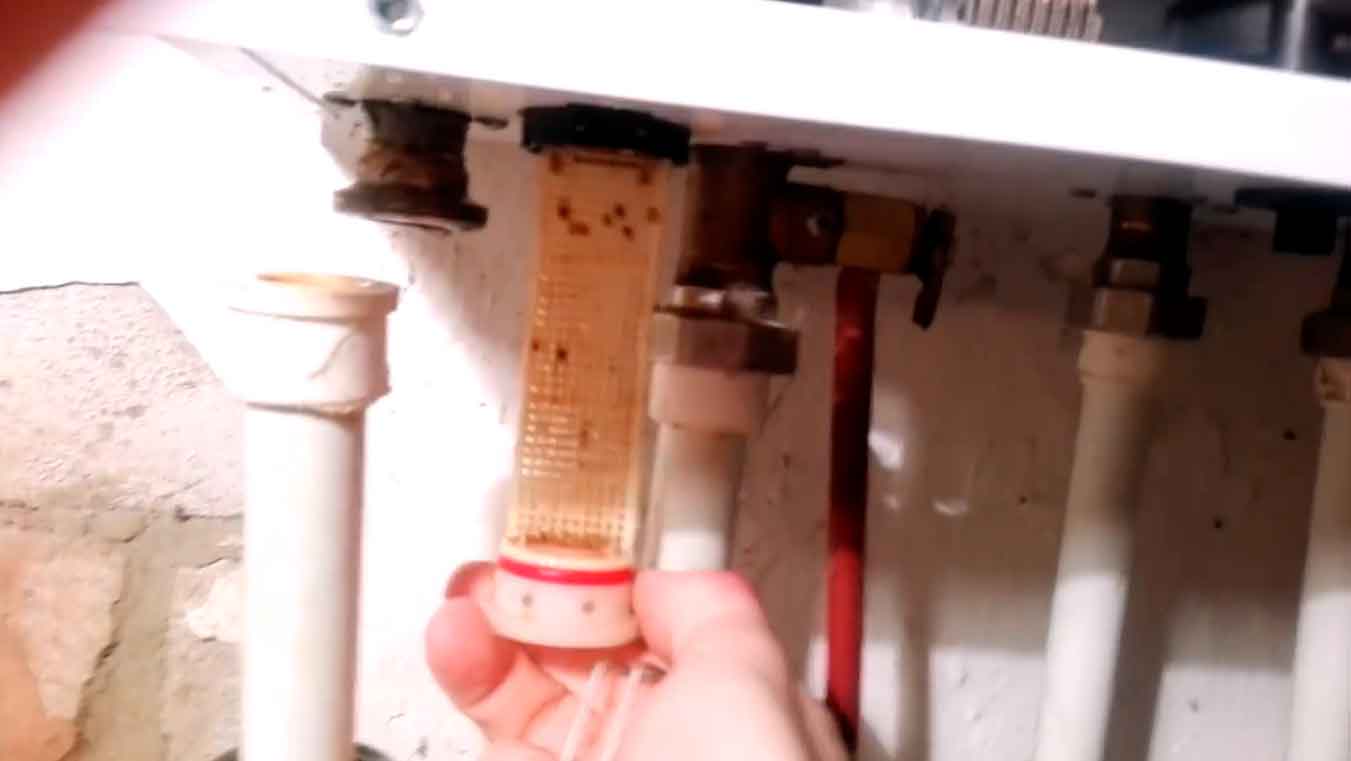

Нужно снять фильтр, отстегнув фиксирующую шпонку и потянув его вниз. И отсюда стекают остатки воды.

скобка/шпонка

фильтр

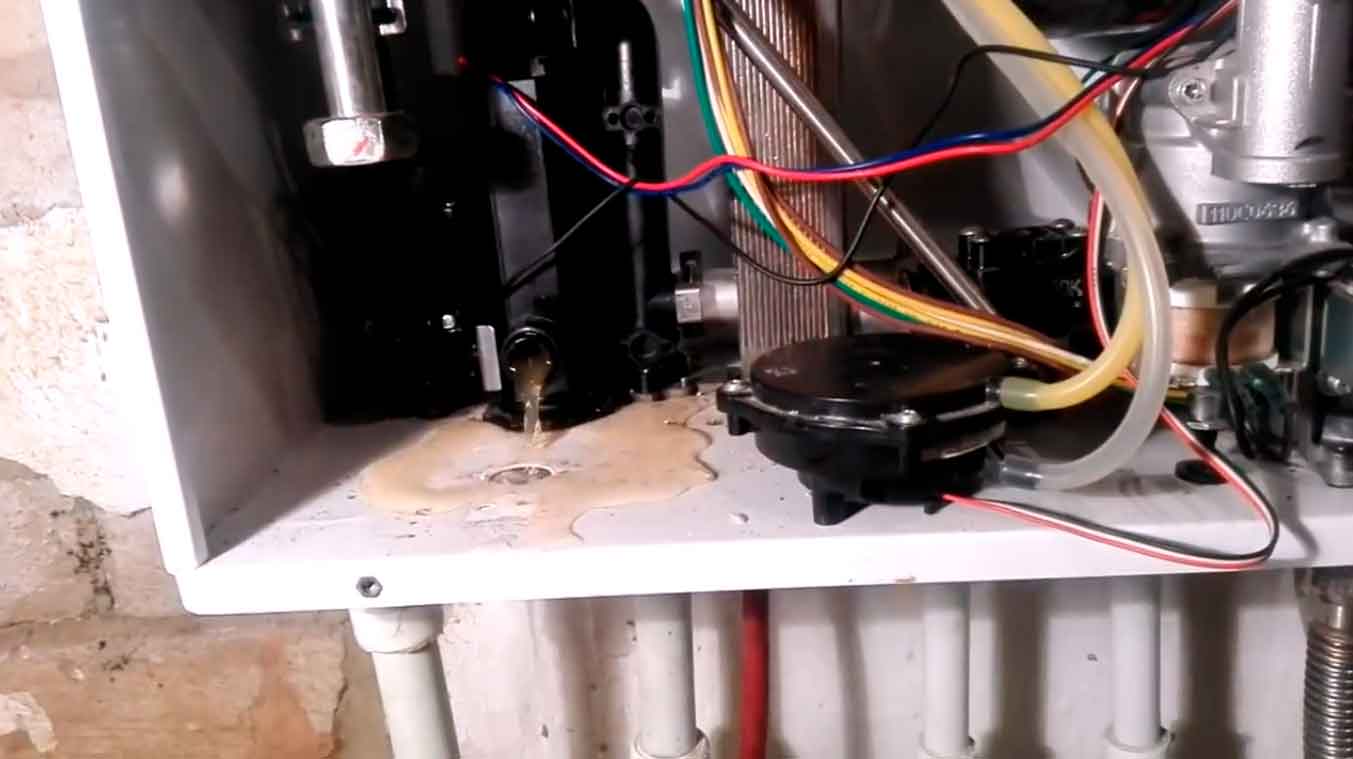

Если этого не сделать, то после отсоединения насоса вода потечет в корпус.

вода в корпусе

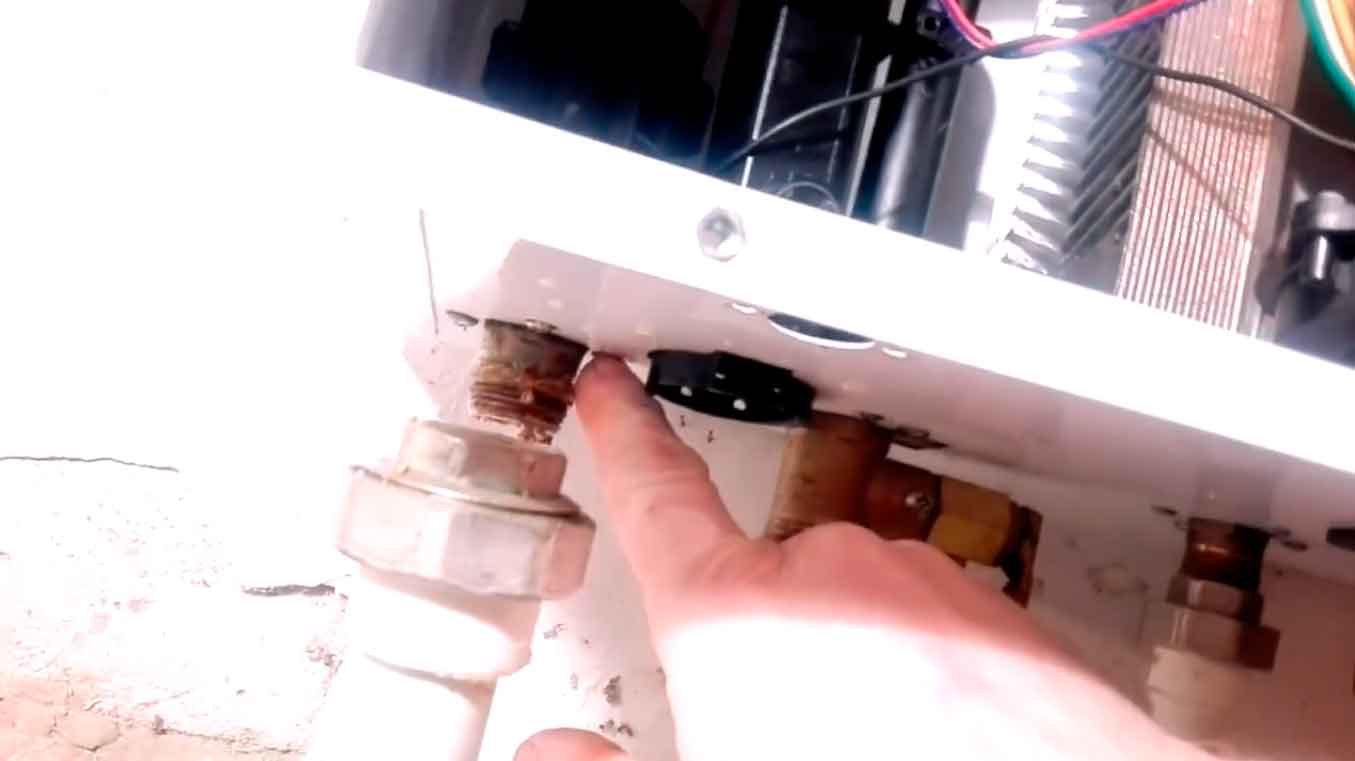

Откручиваем самую крайнюю трубу отопления . Она как раз и крепится к отверстию трехходового клапана.

труба

отверстие клапана

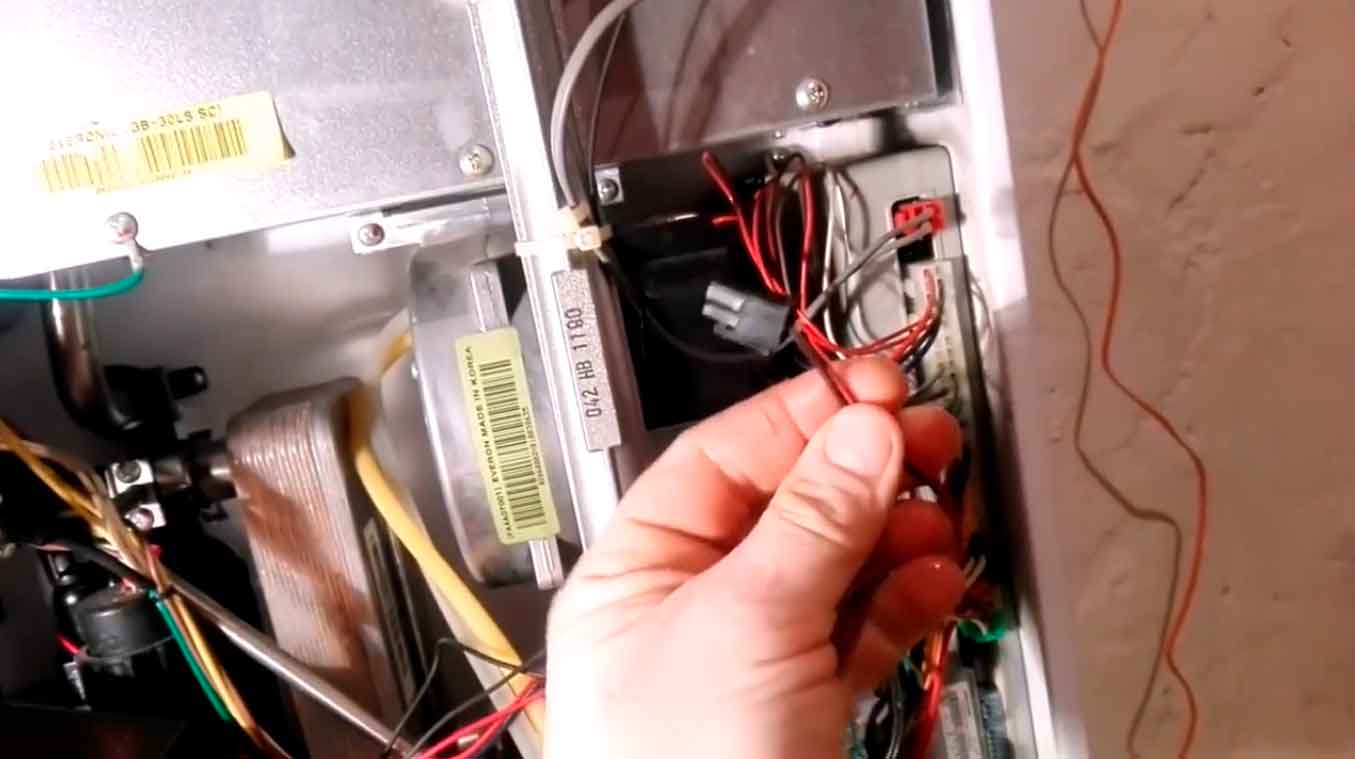

Снимаем насос. Сначала отключаем провода.

провод

На нижней части корпуса снаружи откручиваем 4 винтика.

винтики

Откручиваем гайку на месте крепления патрубка к насосу.

гайка

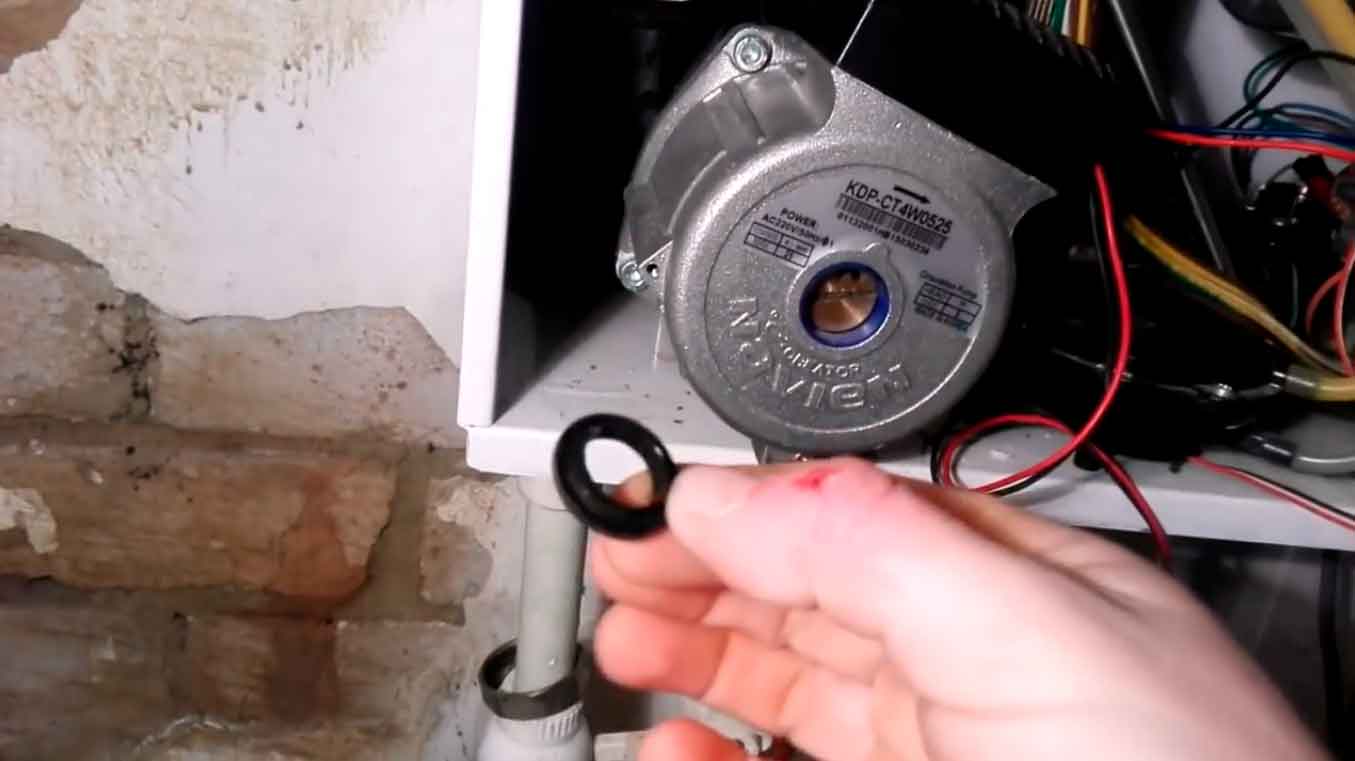

Самое главное не потерять резиновые прокладки, одна из которых выпадает из гайки.

резинки

Дальше нужно вытянуть металлическую пластинку на месте крепления второго выхода.

скобка

Она заходит, как скоба в специальные отверстия, и служит прижимным хомутом. Теперь свободно можно вытащить насос.

Открываем трехходовой клапан. Для этого откручиваем болтики снизу корпуса, где нижняя часть клапана выведена наружу.

болтики

Затем освобождаем его от хомутов. С помощью отвертки каждый из них нужно просто потянуть на себя.

Дальше слегка раскачивая сам клапан, немного приподнимаем вверх, и он вынимается. Открученная пластина с соском осталась в отверстии корпуса. Ее тоже вынимаем.

клапан без соска

Осталось отсоединить разъем провода, просто надавив на фиксирующую пластинку. Вот и всё ‒ старый клапан полностью извлечен.

Советы специалистов

При закручивании терморегулирующей головки на корпус нельзя применять сантехнический ключ. Можно раздавить пластиковый корпус терморегулятора. Закручивать нужно рукой. Усилие затягивания здесь не играет важную роль.

Температурный датчик на трубопроводе, следует располагать по возможности дальше от точки смешивания, чтобы потоки успели перемешаться и выровняться по температуре. От 0,5 метра на трубах до 40 мм и до 1,0 – 1,5 метра на трубах свыше 50 мм. Температурный датчик воздуха в помещении следует устанавливать на высоте 1 – 1,5 метра. Датчик температуры пола, устанавливается на поверхности пола, либо под верхним слоем отделки пола, но не ближе 25 – 35 см от греющего трубопровода.

Основные неисправности и способы ремонта

Потеря функциональности ГК ведёт к остановке всего котельного оборудования отопительного оборудования, либо частичной, когда невозможно настроить нужный уровень нагрева в комнате, в связи с частичным открытием мембраны.

Иногда случаются ситуации, которые, наоборот приводят к непрерывной подачи топлива на горелочное устройство, когда газовоздушный вентиль постоянно открыт.

Все вышеназванные сбои обязаны быть немедленно устранены, поскольку могут создать аварийную ситуацию в доме. Если пользователь не знает, что делать с неисправным клапаном, нужно немедленно перекрыть входной газовый вентиль, тщательно провентилировать помещение и вызвать представителей горгаза.

Проверка электрических компонентов

Произвести тестирование на функциональность электромагнитного ГК отсекателя позволительно без применения демонтажа. Для выполнения проверки прямо на котле, нужно отключить подачу газа, закрутив вентиль на газопроводе.

Наряду с этим котлоагрегат может оставаться подключенным к электросети. На регуляторе подачи топлива в горелку, имеется электронный узел — микропереключатель, который при включении нагревателя подаёт питание на основные технологичные компоненты.


Микропереключатель

Зоны подачи напряжение микропереключателем:

  • устройство системы зажигания;
  • тепловентилятор;
  • электромагнитная катушка.

В том случае, когда в принудительном порядке, например, отвёрткой, подействовать на пластинку-гидротолкатель микропереключателя, в систему автоматики котла поступит питание.

В итоге активизируется деятельность последующих элементов, например, у газового клапана для котла Baxi:

  • вентилятора;
  • пьезорозжига;
  • электромагнитного клапана-отсекателя.

Проверяющий услышит звук включенного вентилятора, щёлкающий звук пьезорозжига и, отличительный щелчок штока клапана. Подобное положение устройства показывает работоспособность элементов, во всяком случае, по электрической части.

Проверка катушки электромагнита и ее ремонт

Практика эксплуатации газового оборудования котлоагрегатов указывает, что неисправность катушки электромагнита — не всегда происходит из-за обрыва проводника намотки.

Частыми бывают эпизоды межвиткового замыкания, что аналогично ведет к потере функциональности узла защиты. В связи, с чем потребуется диагностировать состояние электромагнитного клапана отопительного котла.

Проверку работоспособности катушки индуктивности выполняют с применением тестера на разрыв либо межвитковое замыкание. Замер катушки индуктивности производится обычно в порядке замера сопротивления — присоединением щупов на ее контакты. Когда узел никак не отвечает на подключение, по всей видимости — имеется обрыв электроцепи.


Катушка клапана

В том случае, когда диагностированный параметр сопротивления различается с указанным в документации, скорее всего, имеет место межвитковое замыкание. И в том и в ином варианте катушку необходимо поменять.

Рекомендуем: Укладка керамогранита на пол своими руками — подробная инструкция

Газовый клапан очень ответственное оборудование, выполняя его ремонт или обслуживание, необходимо придерживаться следующих рекомендаций.

Необходимо избегать ударов, падений, толчков по устройству и сохранить технический ярлык, наклеенный на клапан. Данные, указанные на нем весьма важны для будущего ремонта.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
