Четыре основных типа коллекторов
Коллектор для водяного тёплого пола может быть разной комплектации.
Самый простой коллектор для водяного тёплого пола
Самая простая «комплектация» коллектора – выходы под евроконусы и ничего больше:
Это самый простой вариант – обычная труба с внутренними и наружными резьбами для присоединения соответствующих труб. Такой коллектор можно купить для системы водоснабжения, но для теплого пола придётся докупать ещё много чего.
Китайский коллектор для водяного тёплого пола
Китайские коллекторы имеют выходы с вентилями для регулировки и выходы для подключения труб контуров (т. е. вентили стоят прямо на выходах):
Их можно часто встретить в магазинах. В общем-то, они вполне работоспособны, единственная бывает проблема – в шаровых кранах, из-под рукоятки начинает течь вода. Это объясняется не низким качеством крана, а больше низким качеством воды. Ремонт очень простой и дешёвый – замена уплотнительных колец.
На таких моделях не предполагается установки никаких расширений для регулировки температуры автоматически. К тому же, межосевое расстояние между подающим и обратным коллекторами не совпадает с европейскими стандартами, и вы впоследствии не сможете подключить модуль подмеса (в смысле, европейский) без всяческих ухищрений с использованием всевозможных переходников. Такой коллектор годится для небольших домов, где контуры теплого пола одинаковой длины, и где не предполагается ставить никакой автоматики.
Коллектор с регулировочными вентилями и евроконусами
Это более дорогой вариант коллектора, чем рассмотренные выше:
Шаровых кранов здесь нет, но есть регулировочные вентили, а также фитинги под металлопластиковые трубы. На вентили можно поставить сервоприводы, которые будут работать от комнатных термостатов, открывая и закрывая вентили, тем самым регулируя количество теплоносителя в контурах. Фитинги же по-другому называются евроконусами и состоят из трёх деталей, показанных на фото крупным планом внизу:
Справа собственно евроконус, по середине — обжимное кольцо с разрезом, слева — накидная гайка. Как хорошо видно на фото, на евроконусе есть ещё уплотнительные колечки (чёрные такие). Что со всем этим делать, мы разберёмся в статье про монтаж коллектора.
Часто евроконусы продаются отдельно от коллектора: ведь производителям не известно, какой трубой будет укладываться тёплый пол. Поэтому до покупки евроконусов нужно определиться, из какой трубы будет тёплый пол: для металлопластиковой и для pex-трубы евроконусы отличаются.
Коллектор для водяного тёплого пола с расходомерами
Не всегда есть возможность сделать контуры одинаковой длины, разница может быть существенная. Отрегулировать вручную будет проблемно. Тогда лучше купить коллекторы, у которых на подающем — расходомеры (обведены оранжевой рамкой), на обратном — гнёзда под сервоприводы («грибки» с синими шляпками):
По расходомеру вы отрегулируете каждый контур по протоку теплоносителя, не зависимо от длины контуров проток будет одинаков.
В общем-то, можно скомбинировать: подающий купить с расходомерами, а обратный – с просто вентилями для ручной регулировки, без всяких сервоприводов.
Считается, что подающий коллектор должен быть сверху, обратный — снизу. Мол, если сделать наоборот, тогда часть тепла от подающего будет греть обратку… На самом же деле, если так удобней, можно подающий коллектор ставить вниз, а обратный наверх, всё будет работать.
Внимание! Дальше представлены коллекторы разной комплектации. Для теплого пола корректируйте: расходомеры ставятся на подающий коллектор
Порядок монтажа системы с нагревательными матами
Этот вариант лучше всего подходит для тех ситуаций, когда в роли финишного покрытия будет использоваться керамическая плитка.
Порядок монтажа системы с нагревательными матами
Далее нужно определить место для выведения провода и установки датчика
Очень важно подобрать правильное место для размещения терморегулятора из комплекта. В полу нужно сделать выемки под провода
Распаячную коробку устанавливают в стене. Заранее подберите место под датчик и канал диаметром в 1,6 см. В случае необходимости вы сможете заменить датчик безо всяких проблем и лишних временных затрат.
Приступайте к грунтовке непосредственно перед укладкой нагревательных матов. Очистите бетонную поверхность от всяческих загрязнений. Благодаря грунтовке будет обеспечено лучшее сцепление клея с бетоном. Установите датчик в ранее созданный канал. Он должен быть размещен на одинаковом расстоянии от приближенных нагревательных витков. Не допускайте пересечения этого датчика и нагревательного кабеля.
Приступайте к установке датчика и размещению проводов. Датчик и терморегулятор не должны располагаться слишком далеко от проложенных соединительных проводов. Зафиксируйте маты. У изделий разных видов крепление тоже может быть разным. Чаще всего для фиксации используется строительный раствор.
При необходимости изменения положения мата следите, чтобы промежуток между витками нагревательного кабеля не увеличивался больше чем на 60 мм. При необходимости выполнения простого разворота разрезайте сетку поперек. Если появляются какие-либо препятствия, их нужно постараться обойти с минимальными потерями. При отсутствии возможности для обхода препятствия будет достаточно удалить некоторую часть сетки и уложить кабель нагрева вдоль непреодолимой помехи.
Если же комната имеет неправильную геометрию, при размещении матов могут образоваться разного рода сложности. В подобных ситуациях обычно приходится удалять сетку. Укладка греющего кабеля же выполняется в любом порядке, главное, чтобы витки были размещены с промежутком от 60 мм. Гнуть кабель категорически запрещается, не забывайте об этом!
Каких-либо строгих правил по установке терморегулятора нет. Большой популярностью пользуются датчики, устанавливаемые на высоте 1-2 м от пола и закрепляемые на поверхности стены.
Нужно убедиться в работоспособности подключенной системы. Внимательно изучите кабель. Проследите, чтобы он не имел повреждений и перегибов. Не допускайте того, чтобы экран соприкасался с греющим кабелем.
Убедившись в работоспособности системы, можете переходить к укладке кафеля или другого выбранного покрытия, если оно совместимо с матами. Плитка может укладываться как прямиком на мат нагрева, так и на тонкую стяжку, сделанную поверх мата. Стяжку разрешается делать из любого стройраствора. Кафель укладывается стандартным способом.
нагревательный мат теплый пол
Коллекторная схема подключения теплого пола
Весь процесс самостоятельного подключения пола к котлу сводится к тому, что необходимо выполнить соединение труб с коллекторами, а сами коллекторы соединить с трубами, которые идут от котла. Как уже было сказано, перед подключением теплого пола к обогреваемому оборудованию должна быть выполнена установка коллекторного шкафа и уложен сам пол.
Коллекторный шкаф должен располагаться в таком месте, чтобы в него без затруднений могли заходить подающая и обратная трубы. К трубам необходимо подсоединить боковые выходы коллектора на «обратку» (обратный ход) и подачу.
Желательно приобрести готовый коллекторный набор известного производителя, который включает в себя запорные вентили не только на выходах обратки и подачи, но и на всех выходах для монтажа труб-теплоносителей обогреваемого покрытия. Это даст возможность отключить на ремонт 1 отдельный контур всей системы, чтобы остальные в это время продолжали работать.
Трубы, краны, коллекторы соединяются друг с другом с помощью компрессионных фитингов. Соединение труб пола с подогревом с коллекторами может быть выполнено при помощи специальных соединителей. В состав соединителя входит зажимное кольцо, опорная втулка и латунная гайка. В случае соединения разных диаметров, применяются фитинги-переходники.
Самый простой вариант конструкции будет состоять из простых коллекторов с запорными кранами. Выполняется соединение обратки и подачи с трубами и запорными кранами, соединяются коллекторы и трубы-теплоносители водяного покрытия. На этом монтаж системы пола с подогревом к котлу завершен.
Понятие теплый пол
Укладка теплого напольного покрытия и теплые водяные полы в квартире в европейских странах делают, начиная с 80-х годов прошедшего века. В Австрии, Швейцарии и Германии водяной теплый пол в квартире установлен в 60% домов. К отоплению для теплых полов подключаются разные источники энергии:
- инфракрасные излучатели;
- греющие электрические кабели;
- устройство ПЛЭН, пленки со встроенной электрической спиралью и другие.
Теплый пол и технология его исполнения в рассматриваемом случае предусматривает обогрев через уложенный трубопровод с горячей жидкостью, чаще всего это вода, иногда используют тосол или антифриз. Укладка водяного теплого пола требует равномерно укладывать трубы по поверхности пола.
При циркуляции жидкость в системе отопления проходит через централизованный источник нагрева, отдает тепло бетону, потом разогревается воздух. Технология укладки водяного теплого пола предусматривает нагрев воды автономным котлом, или теплые полы в квартире подключают от центрального отопления. В обоих случаях включение и монтаж водяного теплого пола можно выполнить своими руками.
Современные технологии упрощают монтаж водяного теплого пола. Используются трубы, конфигурация которых основана на молекулярной памяти сшитого полиэтилена. Это снизило стоимость материалов, схема подключения водяного теплого пола и технология монтажа стали проще, повысилась надежность.
Установка и заливка теплого пола – процесс не сложный, сделать теплый пол водяной своими руками вполне возможно. Для этого отработано несколько методик и специальные материалы. Люди проявляют интерес, как подключить теплый пол комнаты к системе отопления, как своими силами осуществить данный проект.

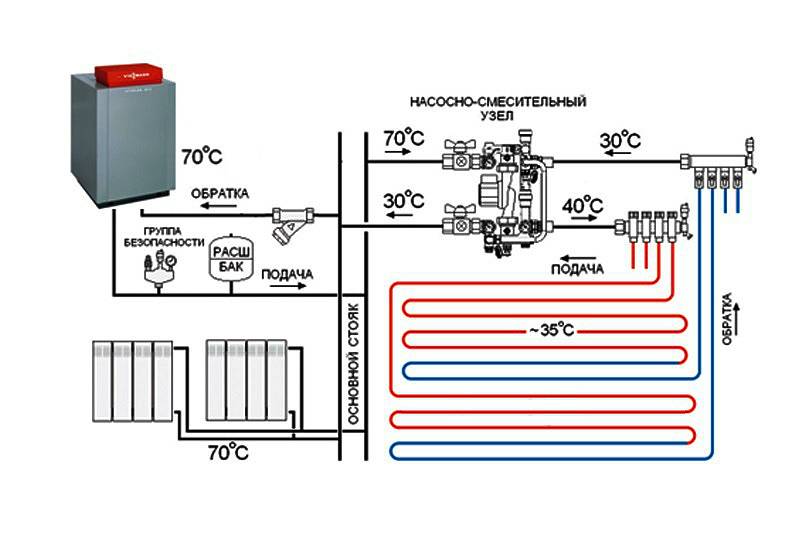

Схема разводки теплого пола от насосно-смесительного узла
Модуль подмеса
Это смешанная схема подключения водяного теплого пола, где есть зона радиаторного отопления, теплый пол и применяется насосно-смесительный узел. Происходит подмешивание остывшего теплоносителя с обратки теплого пола к котловому.
У всех смесительных узлов присутствует балансировочный клапан, с помощью которого можно дозировать количество остывшего теплоносителя при подмесе к горячему. Это позволяет добиться четко заданной температуры теплоносителя на выходе из узла, т.е. на входе в петли теплого пола. Так существенно повышается потребительский комфорт и эффективность системы в целом.
Схема прямого подключения
У вас есть котел, после которого смонтирована вся арматура безопасности + циркуляционный насос. В некоторых настенных вариантах котлов, насос идет изначально встроенным в его корпус.
Для напольных экземпляров придется ставить его отдельно. От этого котла, вода сначала направляется в распределительный коллектор, и далее разбегается по петлям. После чего завершив проход, возвращается через обратку в теплогенератор.
Спецификация материалов и оборудования на примере Valtec
При такой схеме, котел непосредственно настраивается на желаемую температуру самих ТП. У вас тут нет никаких дополнительных батарей отопления или радиаторов.
На какие главные особенности здесь стоит обратить внимание? Во-первых, при таком прямом подключении, желательно устанавливать конденсационный котел
В таких схемах, работа при относительно невысоких температурах для конденсационника вполне оптимальна. В этом режиме он достигнет своего наибольшего КПД.
Если же вы будете использовать обычный газовый котел, то в скором времени попрощаетесь со своим теплообменником.
Второй нюанс касается твердотопливных котлов. Когда у вас смонтирован именно он, для прямого подключения к теплым полам, вам потребуется еще и буферная емкость.
Она нужна для ограничения температурного режима. Твердотопливными котлами напрямую очень тяжело регулировать температуру.
Принципы технологии подключения теплого пола к системе отопления
Установка теплого пола от существующей системы отопления осуществляется на основании следующих принципов:
- к существующим радиаторам нужно произвести подключение коллекторного узла;
- температуру теплоносителя необходимо уменьшить как минимум до +55°С;
- устанавливаемая конструкция должна отличаться нормативным давлением, которое не превышает 8-9 атм.
Подключение водяного теплого пола к существующей системе автономного водяного отопления
Также в перечень подготовительных работ включается расчет всех рабочих параметров теплого водяного пола, которые зависят от характеристик существующей отопительной системы. Она может быть однотрубной или двухтрубной.
Последний тип характеризуется наличием двух трубопроводов. Один предназначен для подачи горячей жидкости, а другой – для отвода остывшего теплоносителя обратно к котлу для нагрева.
Однотрубная отопительная система отличается наличием одного трубопровода, по которому циркулирует вода. Поэтому теплый пол подключают к ней по принципу еще одного радиатора. Его устанавливают после отопительного прибора, что позволяет без дополнительных приспособлений снизить температуру теплоносителя.
Как подключить теплый пол к системе отопления
Также нужно учитывать – невозможно добиться эффективного функционирования теплого пола при наличии гравитационного принципа перемещения жидкости. При переходе теплоносителя из трубопровода большого диаметра к меньшему, теплоноситель не сможет преодолеть образовавшееся гидравлическое сопротивление.
Особенности подключения водяного обогрева
регулировка водяного теплого поласхем подключения водяного теплого пола
Вариант первый.

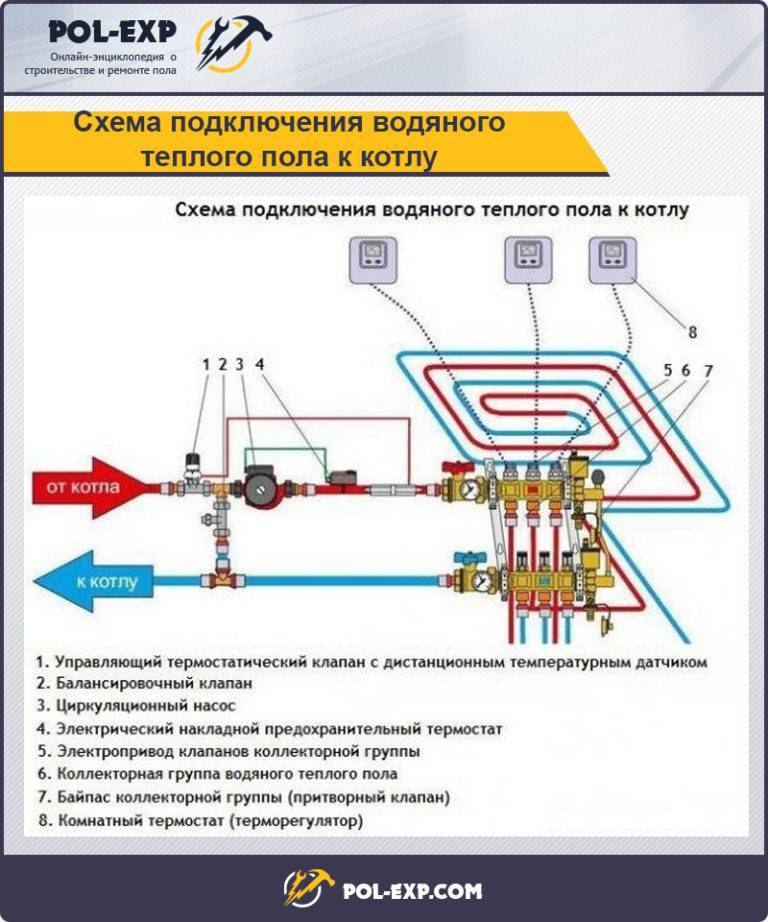

Как правильно подключить теплый пол водяной наглядно видно на принципиальной схеме, на которой элементами системы отопления являются:
- управляющий клапанный термостатический механизм – на него сигнал поступает от установленного в контуре датчика температуры. В случае достижения необходимого температурного режима, прибор останавливает подачу теплоносителя;
- балансировочный клапан – данное устройство позволяет не допустить холостого прогона воды в контурах отопления. При отключении подачи теплоносителя, благодаря данному элементу источник тепла запускается по малому кругу, минуя котел;
- циркуляционный насос – обеспечивает дополнительное давление подогретой воды для прохождения ее через нагревательные контуры;
- предохранительный термостат – его устанавливают на входе теплоносителя в трубу системы для контроля над температурой воды;
- коллектор водяной системы пола с обогревом – он обеспечивает распределение водяного теплоносителя по контурам;
- электропривод клапанной группы на водяном коллекторе – отвечает за управление клапанами, расположенными на нагревательных контурах;
- байпас (притворный клапан коллектора) – необходим для надежной циркуляции жидкого теплоносителя по малому системному кругу;
- несколько выносных регуляторов температуры воды конструкции пола с обогревом – позволяет в индивидуальном порядке поддерживать нужный температурный режим в каждом эксплуатируемом помещении, в котором отопление производится при помощи данной системы.
Советы по монтажным работам
После установки напольных схем и до монтирования стяжки проводится проверка конструкции на правильную работу и всевозможные утечки. При этом проверка выполняется разными методами.
Система тестируется при помощи специального оборудования и в нее нагнетается воздушная смесь. В процессе давление поднимается до 4 бар. Подобный метод помогает определить даже малейшую негерметичность.
Система устройства
Также проверка выполняется с помощью заполнения системы жидкостью под определенным давлением. При этом за полчаса его значение не должно понизиться более, чем на 0,6 МПа. Через пару часов оно не должно понизиться более, чем на 0,02 Мпа при постоянной температуре внутренней жидкости.
При подсоединении системы к оборудованию котла используются разнообразные коллекторы. Система запускает насосное оборудование и автоматические механизмы для контролирования разных параметров.
Применение циркуляционного насоса
Монтажные схемы водяных теплых полов в частном доме разрабатываются в соответствии с расчетным потреблением энергии и его потерями через ограждающие конструкции. Стоит учитывать, что суммарная нагрузка зависит от способов утепления, материала стен и толщины, а также от перекрытий и от количества дверных и оконных проемов. Рекомендуется установка циркуляционных насосов в каждом контуре для балансировки напольного отопления. Также при оформлении дверных и оконных проемов необходимо учитывать высоту конструкции напольного покрытия.
Комфорт и уют конструкции
Выбор подходящей системы монтажа помогают создать уют и комфорт теплых полов. Достоинство данного оборудования в возможности держать установку на малой мощности в течение всего года. При этом можно отключить большую часть контуров. Запуск производится при наступлении холодов.
Данная система обеспечивает бесконечные возможности современных технологий для создания комфортных условий и домашней атмосферы.
Схема контуров с жидким теплоносителем
Когда проектируется схема подключения водяного пола, непременно просчитывают места нахождения отопительных контуров (детальнее: «Длина контура водяного теплого пола: правила расчета»). Они не должны располагаться в помещении там, где планируется установка стационарной техники. Двумя основными схемами подключения контуров, обеспечивающих функционирование водяного обогреваемого пола, считаются «змейка» и «улитка» (ее еще называют «спиралью»). Специалисты рекомендуют использовать второй способ в регионах с холодным климатом, поскольку тогда напольное покрытие прогревается более равномерно и не подвергается деформации по причине значительных температурных колебаний.
Особенности подключения комбинированной системы отопления, подробное видео:
Укладка теплоизолятора
Экструзионный пенополистирол и сшитый пенополиэтилен, только эти два материала можно применять для устройства теплоизоляции в системе водяных тёплых полов.
Перед укладкой листов теплоизолятора, по периметру комнаты приклеивают демпферную ленту толщиной 10-12 мм. Она служит не только для компенсации теплового расширения стяжки, но и для предотвращения ухода тепла в стены. По высоте, она должна выступать за границы верхнего слоя стяжки.
Листы теплоизолятора раскладывают вразбежку и обязательно на слой гидроизоляции. Для гидроизоляции лучше всего использовать полиэтиленовую плёнку толщиной 0,2 мм.
Если вы решились сделать толщину теплоизоляции 10 см, то будет лучше, если уложить два слоя плит толщиной 5 см. Обязательно с разбежкой между слоями.
Есть вариант использовать в качестве теплоизолятора специальные плиты, предназначенные для организации водяных тёплых полов. Их отличие в бобышках на одной из поверхностей. Между этими бобышками укладывают трубу. Но их стоимость неоправданно высокая. Кроме того, в таких плитах будут держаться далеко не все трубы. Например, полипропиленовые и полиэтиленовые трубы слишком упругие, для них потребуется дополнительная фиксация.
Крепление труб к теплоизолятору не осуществляется. Крепёж должен пройти сквозь слой пенополимера, и зафиксироваться в стяжке. Это очень трудоёмкий процесс, учитывая объём работы.
Оптимальным вариантом будет фиксация труб на сетке. При этом сетка будет служить именно для крепежа труб, а не для армирования стяжки.
Есть специальные сетки из двуосно ориентированного полипропилена, а можно применять простую кладочную сетку.
Преимущества теплых полов
Системы обогрева пола имеют несколько весомых преимуществ перед центральным отоплением, благодаря которым их популярность растет с каждым годом.
Высокий коэффициент полезного действия. Это один из основных плюсов, привлекающих застройщиков к таким системам отопления. Теплый воздух поднимается от пола к потолку, комфортная температура на уровне 1,5 м поддерживается с минимальными тепловыми потерями.
Комфортность пребывания в помещениях. Это касается не только оптимальных показателей микроклимата, но и отсутствие печей, котлов, инженерных разводок по всем комнатам и т. д. Некоторые системы подогрева пола полностью скрыты, на стене есть только небольшая коробочка устройства регулировки температуры.
Технологичность. Установка систем обогрева пола с технической точки зрения намного проще, чем монтаж батарей центрального отопления. Кроме того, такие системы намного безопаснее и надежнее, чем традиционные печки и котлы. Системы не надо периодически обслуживать, они почти не выходят из строя и т. л.
Но такой положительный эффект достигается лишь при одном условии – все работы по монтажу и подключению выполнены в строгом соответствии с существующими нормативными актами и рекомендациями производителей.
