Как подключить лампочку через выключатель: схемы и правила подключения

Монтаж электропроводки

Будем считать, что нигде никаких проводов еще не
проложено. Поэтому первым делом, укладываете в штробе от щитовой до распаечной
коробки трехжильный кабель питания ВВГнг-Ls 3*1.5мм2.

Для дальнейшего расключения проводов внутри, оставляете запас около 10-15см. Он понадобится, когда у вас по какой-либо причине произойдет КЗ или выгорание контактов, и вы сможете без проблем выкусить подгоревшие жилы и соединить все заново, без штробления и прокладки нового кабеля.

В щитовой жилы кабеля подключаются на отдельный автомат освещения с номинальным током не более 10А.

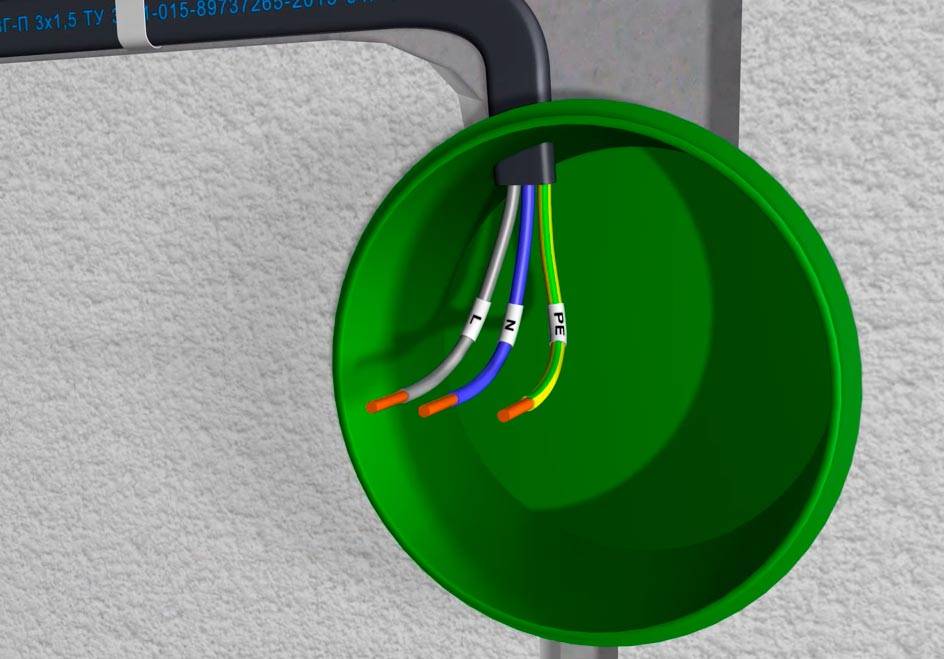

В распредкоробке кабель зачищается и жилы подписываются
согласно расцветке и тому, как вы их подключили в щитке:

L – фаза

N – ноль

Pe – заземляющий проводник

Кстати, всю маркировку в том числе самих кабелей, а не только их жил, желательно сохранить. Это поможет вам в будущем при подсоединении новых линий или ремонте данной распайки быстро сориентироваться, какой кабель откуда приходит и куда идет.

Подписывать можно маркером прямо на стенках самой
коробки.

При маркировке жил старайтесь соблюдать утвержденную
правилами расцветку.

Синий – ноль

Желто-зеленый – земля

Серый, белый, коричневый и др. – фаза

Соединение с применением распределительной коробки

Соединение с использованием распаечной коробки рекомендуется всегда, за исключением реализации схемы управления освещением из нескольких точек с использованием последовательного включения проходных и перекрестных переключателей. В этом случае лучше произвести прокладку кабелей и подключение шлейфом.

Если выбран монтаж с распаечной коробкой, то он производится по следующим принципам:

• от распредщита до коробки прокладывается двухжильный питающий кабель (трехжильный, если есть заземляющий проводник) с фазным и нулевым проводами;
• к каждому светильнику отходит свой двухжильный кабель (трехжильный в сетях TN-S или TN-C-S) с жилами L и N (PE);
• проводники N и PE следуют транзитом через коробку к лампам, при необходимости они ветвятся по числу светильников;
• фазный проводник имеет разрыв, в него подключается коммутационный аппарат согласно схеме;
• к выключателю опускается кабель с соответствующим количеством жил.

Проводник PE при наличии защитного заземления надо прокладывать обязательно, даже если используются светильники без заземления (например, с лампами накаливания). Это поможет в будущем избежать проблем при реконструкции сети.

Определение фаз на потолке

Если в кабеле нового типа поиск жилы заземления не вызывает никаких сложностей, то со старыми проводами дело обстоит иначе. Если эта линия была установлена изначально, в большинстве случаев владельцы недвижимости ей не пользовались. Люстры с заземлением в то время просто отсутствовали. Признаком наличия контакта заземления является отогнутая в сторону заизолированная жила. В некоторых случаях хозяева ее просто отрезали, чтобы избегать путаницы в будущем.

После определения земли нужно найти фазу. Делается это с помощью отверточного индикатора или тестера. При контакте с фазой индикатор будет светиться, а измерительный прибор покажет уровень напряжения в сети.

Схематические примеры подключения

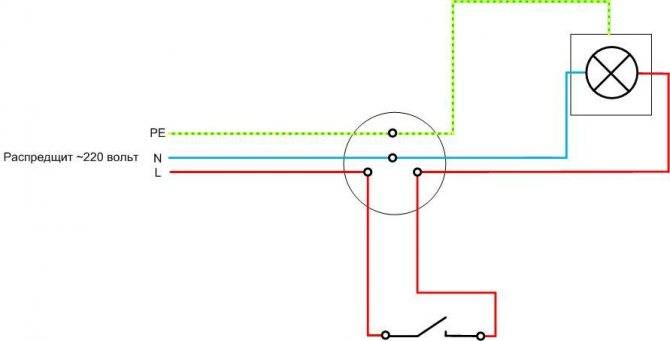

В качестве простого примера рассмотрим как выглядит схема подключения выключателя к одной лампочке (защитное заземление в наличии). От щита в коробку заводится трехжильный кабель, к светильнику также уходит трехжильный. Фазная жила разорвана, в разрыв с помощью двухжильного кабеля включен коммутационный прибор.

Схема прокладки и соединения проводников для варианта с одиночным выключателем.

Подобная схема с тройным включателем и тремя светильниками выглядит намного сложнее. В коробке выполняется большее количество соединений, поэтому надо подобрать распредкоробку размерами побольше.

Схема прокладки и соединения проводников для варианта с тройным прибором.

Еще сложнее выглядит монтаж в коробке схемы с двумя светильниками и двумя двойными проходными переключателями. Такую схему лучше выполнить шлейфом.

Схема прокладки и соединения проводников для варианта с двумя проходными приборами.

Очевидно, что во втором варианте упрощается монтаж и снижается расход кабельной продукции.

Схема прокладки шлейфа и соединения проводников для варианта с двумя проходными приборами.

Меры предосторожности и инструменты

Безопасность

Все работы с электричеством проводите с выключенным током. Если материал потолка горючий, то провода выбирайте жаропрочные с маркировкой НГ. Самые надежные, которые подходят даже для помещений с повышенной влажностью и температурой, покрыты оплеткой из стекловолокна, их внутренняя изоляция сделана из особо прочной резины.

Соединения проводки должны быть надежными и изолированными, а мощность ламп подходить к техническим характеристикам кабеля, чтобы не допустить перегрев.

В продаже встречаются точечные светильники, которые функционируют от сети питания 220 или 12 В. При напряжении 12 вольт, установите трансформатор, который понижает 220 вольт до 12. Для работы вам потребуется надежная опора, куда можно встать, например,стол или стремянка.

Инструменты

Для соединения отрезков кабеля хорошо подходит обжимной пресс. Если его нет, используйте плоскогубцы.

Для проделывания отверстий в потолке из гипсокартона используйте дрель с насадкой, которая позволяет сделать ровные круглые прорези.

Для измерения расстояния между светильниками и создания разметки запаситесь рулеткой и простым карандашом.

Светильники

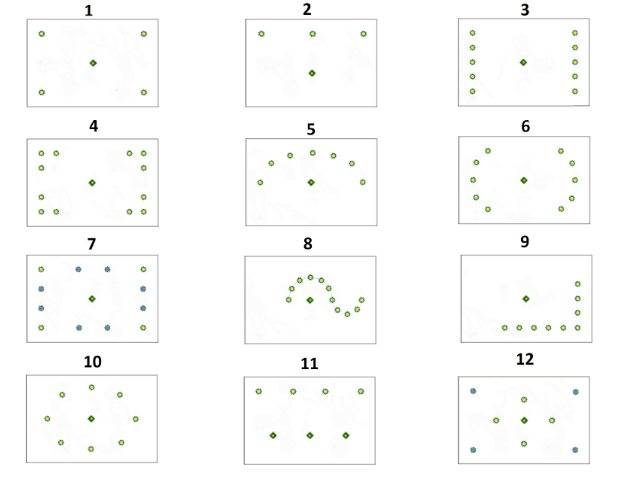

Выбор точечных светильников широк. Для них производители выпускают лампы разных типов (люминесцентные, галогенные или светодиодные), форм и размеров. Самые эффективные, долговечные и экономичные — LED-лампы. Рекомендуем устанавливать споты мощностью не более 40 Вт.

Подключение люстры к потолочным проводам.

Перед подключением люстры на потолок необходимо определиться с фазными и нулевым потолочными проводами. Для этого воспользуемся индикаторной отверткой.

Совет. Перед работой индикаторную отвертку необходимо проверить. Для этого достаточно коснуться рабочим кончиком отвертки фазного проводника, на котором точно присутствует фаза, например, гнездо розетки. При наличии фазы в гнезде розетки внутри отвертки загорится огонек.

С определением проводов для одноклавишного выключателя все просто, поэтому сразу приступим к определению проводов для двухклавишного выключателя:

1) выключаем обе клавиши выключателя, и индикаторной отверткой проверяем отсутствие фазы на всех потолочных проводах;

2) затем включаем обе клавиши выключателя, и отверткой определяем, на каких двух проводах появилась фаза. Запоминаем или отмечаем их, так как они являются фазными проводами L1 и L2. На нулевом проводе N индикаторная отвертка показывать ничего не должна;

3) опять выключаем обе клавиши и индикаторной отверткой еще раз убеждаемся, что на фазных проводах фаза пропала, а на нулевом не появилась;

4) отключаем общее питание или питание этой схемы освещения;

5) теперь согласно схемы подключаем люстру к потолочным проводам.

Но здесь есть один нюанс, о котором надо рассказать.Очень часто встречается дом, квартира или помещение, где в электрической проводке перепутаны местами фаза и ноль. Страшного ничего нет, однако методика определения потолочных проводов будет отличаться:

1) выключаем обе клавиши выключателя, и индикаторной отверткой проверяем наличие фазы на одном потолочном проводе, который будет являться нулевым. На двух других фазы быть не должно – это будут фазные провода L1 и L2;

2) затем включаем обе клавиши выключателя, и индикаторной отверткой еще раз убеждаемся, что на нулевом проводе фаза осталась, а на фазных не появилась. Запоминаем или отмечаем фазные провода;

3) ОБЯЗАТЕЛЬНО отключаем общее питание;

4) теперь к потолочным фазным проводам L1 и L2 подключаем фазные провода люстры, а к потолочному нулевому N, нулевой провод люстры.

И еще надо рассказать про один момент. В современных люстрах помимо проводов электрической схемы присутствует защитный заземляющий проводник желто-зеленого цвета, который соединяют с металлической частью корпуса люстры. Этот проводник предназначен для защиты человека от действия электрического тока, который в случае аварийной ситуации может оказаться на металлических частях осветительных приборов.

Если в электрической проводке дома или квартиры не предусмотрено защитное заземление, то при подключении люстры кончик проводника изолируют и оставляют внутри. Если же защитное заземление присутствует, то один конец проводника соединяют с корпусом люстры, а второй с потолочным защитным проводником.

Ну вот, в принципе и все, что хотел сказать. Как видите, сложного ничего нет. Самое главное понять принцип разделения ламп. Теперь я думаю, что Вам не составит труда подключить люстру с любым количеством выводов и ламп. Удачи!

Подготовительные работы

Сколько бы клавиш не имел ваш выключатель (одну, две или три), подготовительные работы будут одинаковыми.

Для начала в помещении необходимо смонтировать общую распределительную коробку и монтажную коробку под коммутационный аппарат, её ещё по-другому называют подрозетник:

• Если стены в вашем помещении сделаны из ПВХ, гипсокартонных листов, дерева или панелей МДФ установите на дрель специальную коронку с зубчатыми краями и сделайте отверстие. В него вставьте монтажную коробку и зафиксируйте к стене при помощи саморезов.
• В случае с бетонными или кирпичными стенами проделайте отверстие при помощи перфоратора или дрели с насадкой, работающей с бетонными поверхностями. Но в этом случае монтажные коробки необходимо ещё зафиксировать при помощи гипсового или алебастрового раствора

Как правило, работы по монтажу отверстий выполняют одновременно с прокладкой штроб. Это делается чисто из эстетических соображений, грязи от таких строительных работ очень много, и уж лучше один раз напылить и убрать. Штробы – это такие борозды в стенной поверхности, в которые потом будут уложены соединительные провода. Их можно делать при помощи различных инструментов:

• Молоток и зубило. Это старый дедовский метод, его преимущество в полном отсутствии затрат на приобретение инструмента (молоток и зубило у каждого мужчины имеются). Недостаток такого способа штробления – отнимает много времени и сил.
• Болгарка. Этот инструмент часто называют худшим из лучших. Удобно, что штробы можно сделать быстро и не прилагая особых усилий. Но именно от болгарки очень много шума и пыли, к тому же не по всей длине получается проделать штробы одинаковой глубины, и работать болгаркой в углах помещения практически невозможно. Так что такой электроинструмент выбирайте в крайнем случае.
• Перфоратор. Всё что потребуется, это приобрести для него специальную насадку – штробер или лопатку. Во всём остальном недостатков нет, быстро, удобно, канавки получаются более или менее ровными.
• Штроборез. Для такого вида работ это идеальный инструмент. Работает эффективно, безопасно и быстро. Штробы получаются ровными, пыль отсутствует, так как штроборез соединяется со строительным пылесосом. Им удобно работать, инструмент не издаёт сильного шума. Единственным недостатком является высокая цена. Но есть службы, в которых можно взять штроборез на прокат.

Кратко о штроблении стен с помощью инструментов перечисленных выше рассказано в этом видео:

В проделанные штробы необходимо проложить двухжильные провода и зафиксировать при помощи цементного или алебастрового раствора.

Итак, подготовительные работы окончены, коробки смонтированы, провода проложены, можно выполнять подключение лампочек и выключателя.

Соединение с использованием электрической распредкоробки

К работам приступают после того, как силовой подающий кабель будет обесточен. Только это будет гарантией, что мастер не пострадает от поражения током, если прикоснется к оголенному проводу или незаизолированному контакту

При этом важно определить «фазу»

Индикатор или тестер укажет в какой из жил есть напряжение. Его и следует отсоединить на входе в помещение (дом, квартиру, офис, цех). Судя по схеме, выключатель располагается между вводом и лампой. Причем подключение выполняется таким образом, чтобы в положении «Выключено» обеспечивался разрыв токоподающего провода, тогда как «нулевая жила» остается целостной. Диод на индикаторе загорится, если коснуться его металлическим жалом.

Функциональное значение распределительной коробки заключается в распределении тока между розеточной группой, освещением, другими смежными помещениями. Одним из ответвлений является ввод силовых электрокабелей, протянутых от щитовой, электросчетчика с «пробками» или «автоматами». В большинстве случаев за это отвечает застройщик, а жильцы, выполняя ремонт, самостоятельно вправе только менять проводку, укладывать новые ветви, менять схему подключения ламп и розеток.

Проверка корректности подключения проводов

Первоочередная задача – проинспектировать насколько правильно был подключен выключатель. На одной из линий индикатор напряжения в разомкнутом положении должен показать наличие потенциала фазы.

На месте, где планируется устанавливать люстру, должны выходить две жилы, а именно нейтральный и фазный провод, идущий от переключателя.

Количество проводников у самого прибора будет больше, особенно когда подключается многорожковый светильник. Также возможно наличие заземляющей жилы, если в доме эксплуатируется электропроводка с системой заземления TN-C-S.

Для правильного распределения назначения каждого кабеля необходимо проверить наличие у них напряжения. Для этого есть несколько специальных приборов: индикатор, вольтметр, цифровой мультиметр и др.

Работать с индикатором напряжения несложно: необходимо прикасаться его наконечником к очищенному от изоляции участку проводки.

Только один кабель не подсвечивает прибор — ноль, остальные при контакте с отверткой будут вызывать его свечение — фаза. Поочередное переключение двух клавиш выключателя поможет распознать принадлежность провода к нужной клавише.

Подобный метод определения используется и при измерении цифровым мультиметром. Его необходимо выставить в режиме «Вольты» и задать шкалу — более 220 В. Чередуя необходимо прикасаться щупами к парам проводов.

Фазная пара не приведет к изменениям на циферблате прибора. Соединив щупами возможную фазу и ноль, можно наблюдать на индикаторе цифру 220 В. Если проводка имеет одинаковый цвет лучше разметить ее маркерами.

Варианты выполнения соединений

Подключение люстры и прочих приборов освещения выполняется методом опрессовки, спайки или посредством клеммных переходников.

Первый вариант предусматривает соединение проводниковых жил посредством их обжатия фиксирующей гильзой. Вся процедура осуществляется специальным инструментом – пресс-клещами. Это способ соответствует всем нормативным документам.

Второй метод считается одним из самых надежных, однако трудным в воспроизведении. Его практически не применяют из-за неудобства работы на высоте.

Нельзя скручивать друг с другом алюминиевые и медные провода — формируется гальваническая пара, которая даже при незначительном повышении уровня влажности в квартире может воспроизводить электрохимическую реакцию в виде окисления.

Этот процесс нарушает контакты, а место стыковки начинает подогреваться. Именно по этой причине и образуются очаги возгорания.

Актуальным считается использование клеммных колодок. На данный момент модельный ряд этого соединительного элемента достаточно широк – от классического винтового варианта до пружинной модификации.

Подключение выключателя, через распределительную коробку.

Подсоединить источник питания к электропотребителю через одноклавишный выключатель, довольно легко. От электрощитка идёт 2 провода — ноль и фаза. Ноль помечается синим цветом, фаза красным. На картинке 3 — схема выключателя с проводами разных цветов.

Фаза должна проходить через выключатель, при работе которого должен осуществляться разрыв/соединение, именно фазы, а не ноля. Определить, в каком проводе находится фаза легко, при включенной сети, необходимо задеть индикаторной отверткой оба провода, поочередно, там где загорится красный световой индикатор будет фаза.

Если на выключатель будет идти ноль, то проводка, после выключения электричества будет находиться под напряжением, и при замене осветительных элементов можно получить удар током. В идеале, ток должен поступать к лампочке в такой последовательности — фаза идет на центральный контакт лампочки, ноль идет на цоколь. Схема выключателя, представленная производителем электроприборов, всегда подразумевает отключение фазы.

Для соединения фазного провода к самому выключатель необходимо:

• при помощи отвёртки снять клавишу выключателя, и отвернуть винты крепления корпуса;
• зачистить фазный провод с обоих концов, и при помощи фиксирующий винтов и пресс — шайб, зажать между контактами выключателя.

Провод идущий от электрощитовой должен крепится к нижней части выключателя, а идущий от светильника подсоединить к верхней.

Схема выключателя представляет собой, два провода, идущие от сети с напряжением 220 V, для монтажа нового подключения можно приобрести провода разных цветов, например: красного и синего. Которые будут проходить через распределительных коробку, причём нуль будет идти на осветительный элемент (электролампа, или несколько ламп, подключенных параллельно), а фаза проходить через выключатель.

При помощи ножа необходимо равномерно снять (зачистить) изоляцию с каждого конца провода, на 3 — 4 см. При помощи плоскогубцев/пассатижей осуществить скрутку проводов друг с другом. Нулевой идущий от сети с нулевым проводом, идущим на лампочку, а фазный провод соединить с проводом идущим от выключателя.

Принцип работы схемы выключателя заключается в том, что при нажатии клавиши выключателя происходит соединение фазного провода, и электричество подаётся к световому источнику. Нулевой провод идёт, без разрыва, на источник.

Завершающим этапом работы будет изоляция электропроводки. Для этого необходимо на соединённые между собой контакты нанести раствор паяльной кислоты или канифоли, затем провести процедуру лужения при помощи паяльника, покрыв припоем соединения.

После служения необходимо заизолировать контакты, обмотав их специальной ПВХ-лентой. Корпус коробки нужно закрыть пластмассовой заглушкой.

Коммутирование розетки и выключателя в электрораспределительной коробке

Часто спрашивают, как подключать светильники к выключателю и розетку, которая также есть в комнате. Главное, чтобы они не были запитаны последовательно. Неправильно, когда выключая свет, вы будете обесточивать приборы, работающие от этой розетки.

Для этого после ввода в распредкоробке одну жилу направляют к ней, а другую, независимую тянут к включателю. «0-й» шнур также для каждого потребителя свой. Получается два независимых ответвления.

Особый случай, когда необходимо, чтобы питание, поступающее к розетке, прерывалось по желанию. Тогда используется последовательное подключение светильника с выключателем и разъема. Это значит, что выход включателя является входом для розетки. И только после провод тянут к распредкоробке. В результате после включения загорается лампа и ток поступает к розетке, а после выключения обесточиваются все подключенные потребители вместе со световым источником. В быту такая схема применяется редко.

Подключение одноклавишного выключателя: схема

Принцип работы одноклавишника – прерывание и восстановление подачи фазного напряжения на осветительный прибор. Это означает, что на лампу напрямую идет «нулевой» провод или от соединительной коробки или от автоматического выключателя, а «фаза» заводится через выключатель. Это позволяет безопасно работать с самим светильником, если это требуется. Нужно просто выключить одноклавишник и таким образом будет обесточено оборудование.

Подключение включателя с одной клавишей не составляет труда. Согласно схеме на оборотной стороне механизма включения (она есть практически на всех приборах) фазный провод обжимается на одной клемме, а отходящий провод к светильнику – на второй.

Маркировка проводов

Для предотвращения ошибок монтажа и ускорения работы производители используют общепринятые способы маркировки проводов.

В современных кабелях применяются такие способы окрашивания изоляции:

• заземление — желто-зеленый;
• ноль — коричневый;
• фаза — синий.

В старых домах использовалась алюминиевая проводка в белой изоляции. Кабель может быть двухжильным или трехжильным. Следует учитывать, что в таких прокладках заземление не предусмотрено. В зависимости от количества жил в них всегда имеется 1 ноль и 1-2 фазы. Определение принадлежности провода проводится путем проведения измерений непосредственно на подключенной линии.

В новых строениях такая необходимость отсутствует. В них проложены многожильные кабели со стандартной маркировкой. При этом заземление может быть не подключено. Такое инженерное решение принимается с перспективой на будущее, если правление дома в процессе его эксплуатации будет заземлять систему электроснабжения.

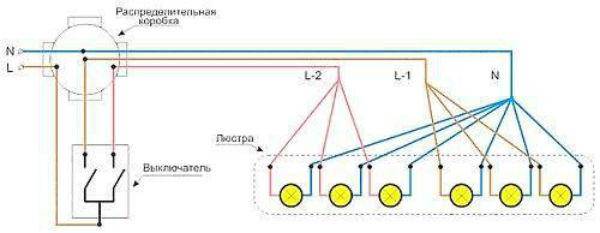

Подключение люстры к двойному выключателю на 6 лампочек

Подключение люстры через 2-х клавишный выключатель с большим количеством рожков возможно в ситуации, когда в квартире имеется подходящая для этого электропроводка. При соблюдении этого условия можно будет использовать различные варианты режимов освещения.

Как и в предыдущем варианте для этого нужно, чтобы в месте вывода кабеля из потолочного отверстия выходило два фазных провода и один нулевой.

Входящие в состав осветительного прибора лампочки могут быть разделены следующим образом:

• Одна группа состоит из двух ламп, а 2-я – из 4-х.
• Каждая из этих групп содержит по 3 осветительные единицы (фото справа).

Разбивать рожки в соотношении 5 к одному в этой ситуации не имеет смысла, поскольку разницы, когда горят 6 или только 5 ламп практически незаметна.

Как и в предыдущих случаях, разводка нулевых и фазных проводников по рожкам должна быть организована в корпусе люстры (обычно это делается еще на производстве при ее изготовлении).

Пользователю остается соединить через специальный коннектор провода в изоляции одинакового цвета, соблюдая выбранный порядок коммутации. Если расцветка проводов на люстре не обозначена – придется прозвонить их с помощью мультиметра и выявить где земляной проводник, выходящий на цоколи, а где фазный, подводимый к центральным пятачкам ламп.

Условия безопасности

Монтаж подобной схемы не отличается особой сложностью. Однако, для успешного проведения работ, необходимо соблюдать ряд требований безопасности. Как сделать работу правильно:

1. Обязательно обесточьте квартиру/здание/этаж перед началом работ.
2. Только по положению управляющих клавиш на одном из выключателей, не получится определить – включен или выключен осветительный прибор. Если вы надумали менять лампочку, обязательно отключите перед этим подачу света на распределительном щитке. В противном случае, вы рискуете своим здоровьем. Лампа может и взорваться прямо перед вашими глазами.
3. Если приходится скручивать концы проводов, для надежности их следует пропаять и закрепить при помощи изоленты.
4. Фурнитура и ответвительный блок должны быть закреплены максимально устойчиво.
5. Сечение кабеля должно быть подобрано, исходя из мощностей поступающей электроэнергии и самой лампы.

Как найти фазу

В большинстве случаев подключение люстры выполняется к уже имеющейся проводке, и, обычно, она выполнена скрытым способом. Перед подключением потребуется найти фазный провод. Если планируется подключение светильника с лампами накаливания, то фазировка некритична, но для безопасности стоит убедиться, что выключатель разрывает именно фазный провод. Если предстоит подключение светодиодной люстры или осветительного прибора с галогенной лампой, то это может оказаться определяющим для работоспособности светильника. Хотя это бывает не так часто, как считается – на входе драйвера или электронного трансформатора в подавляющем большинстве случаев стоит выпрямитель, которому фазировка не важна.

На потолке

Для нахождения фазного провода на кабеле, выведенного из потолка, надо временно подать напряжение в сеть освещения и включить настенный выключатель освещения. Дальше надо коснуться жилы каждого проводника индикаторной отверткой. Там, где лампочка индикатора загорится, там и будет фаза. С помощью мультиметра можно в этом окончательно убедиться – между найденной фазой и вторым проводом (нулем) будет напряжение около 220 вольт.

В люстре

Клеммник люстры обычно промаркирован. Терминалы обозначены буквами:

• L – для подключения фазного проводника;
• N – под нулевой провод;
• PE или знак заземления – защитное заземление.

Буквенное обозначение клемм потолочного светильника.

Если маркировки нет, надо обратить внимание на цвет изоляции проводов. Обычно для внутренней разводки люстр применяются те же стандарты, что и для внешней:

• фазный провод может быть обозначен красным, коричневым или белым цветом;
• нулевой – синим или голубым;
• защитное заземление – желто-зеленым.

Если все провода одинакового цвета или применена другая раскраска, можно отследить соединение проводов. Защитный проводник подключается к корпусу светильника, и, скорее всего, рядом с клеммником. Если в люстре установлен электронный трансформатор или драйвер, можно отследить, какой из проводов подключен к клемме L, а какой к N. Если отследить соединение проводов не получается, можно вызвонить их с помощью мультиметра. Рациональность этого занятия каждый определяет для себя сам – в 99+ процентов случаев на работоспособность светильника фазировка не повлияет (кроме проводника PE – при наличии его надо идентифицировать обязательно!), а безопасность обеспечивается правильным подключением выключателя освещения.
