Как сделать измельчитель своими руками

Самодельный электрический измельчитель

Измельчитель своими руками можно изготовить при наличии необходимых элементов. Самым практичным считают веткодробилку состоящую из двух валов. Для изготовления создается чертеж, согласно которому производится сборка.

Первоначально подбирается необходимый материал и инструмент:

  • электродвигатель номинальной мощностью до 4 кВт
  • пару стальных пластин толщиной до 10 мм
  • две шестерни из высокопрочной стали
  • пару шкивов
  • валы, закаленные и обработанные
  • подшипники для надежного крепления валов
  • непосредственно режущие лезвия из стали
  • металлический корпус
  • стальная труба необходимого диаметра
  • набор гаечных ключей
  • аппарат для сварки
  • мощная дрель, либо перфоратор

Из квадратной заготовки вытачиваем валы с двух сторон. В центре сверлим отверстия для 4 ножей, в них нарезается резьба. Закругленные края вставляют в подшипники. Изготавливается барабан из 4 шпилек, и двух стальных пластин в которых прорезаются отверстия под подшипники.

Прочно закрепляют подшипники и шкивы на валу, с противоположной стороны устанавливают шестерни. На заранее подготовленную раму устанавливаем корпус с режущим механизмом и двигатель. Передача крутящего момента от привода будет производиться при помощи ремней через шкивы на валах двигателя и ножей.

Корпус приемника делают из листового металла, вырезанного в форме 4 трапеций. При помощи сварочного аппарата их скрепляют между собой в виде усеченной пирамиды. Короб соединяют с корпусом режущего механизма при помощи болтового соединения.

Садовый измельчитель из стиральной машины

Для сборки измельчителя веток своими руками необходимо провести следующие манипуляции:

  • Из стиральной машины старого типа удаляется активатор.
  • Заранее изготовленный нож устанавливают непосредственно на вал двигателя.
  • Размер рабочего инструмента делают немного меньше диаметра барабана.
  • В нижней части корпуса прорезается отверстие из которого будет высыпаться щепа.
  • К отверстию присоединяется корпус.

Самодельный измельчитель из болгарки

Изготовление веткоизмельчителя своими руками из болгарки разделяют на несколько этапов:

  • Берем бутыль 20 л, отрезаем нижнюю часть, а в верхней увеличиваем отверстие. Это будет приемник.
  • С боку пропускаем ось устройства.
  • Сверху на вал устанавливаем режущий элемент и надежно закрепляем всю конструкцию.

Дробилка из триммера

Для измельчителя веток изготовленного своими руками из садового триммера необходимо подготовить следующие необходимые элементы:

  • емкость из пластика или металла объемом до 50 л
  • несколько труб из металла диаметром до 20 мм
  • стальную сеть площадью около 1 кв.м с мелкой ячейкой
  • обрезок деревянной доски, либо фанеры
  • необходимо приобрести металлические хомуты для креплений
  • деревянные бруски и саморезы для их стяжки
  • непосредственно сам триммер любой конструкции

В качестве вспомогательного инструмента рекомендуется подготовить:

  • шуруповерт
  • наковальня
  • дрель
  • электролобзик
  • слесарный молоток

Для того, чтобы изготовить измельчитель необходимо следовать пошаговой инструкции:

  • Первоначально подготавливают емкость веткоруба. Для этого на дне просверливают и вырезают отверстия в виде трапеций. Края обрабатываются.
  • На дне закрепляется сетка при помощи брусков. Тем самым делается мембрана.
  • Емкость располагают на небольшой высоте при помощи конструкции из труб.
  • Двигатель триммера крепят на доске.
  • Штангу устройства немного укорачивают и устанавливают также на основании с приводом.
  • На торце штанги ставят режущий инструмент.
  • Перед производством непосредственной работы необходимо провести испытания. Для измельчения веток различной толщины можно применять разные насадки.

Из чего еще можно изготовить измельчитель

Различных вариантов создания садовых измельчителей своими руками много: от самых простых, позволяющих только перемалывать траву, до более конструктивно сложных, мощных агрегатов, предназначенных для древесины до 10 см толщиной. Соответственно, для практической реализации задуманного потребуются разные детали, различные затраты времени и средств.

Чтобы собрать оборудование для переработки растительных отходов, кроме рассмотренных вариантов старых или ненужных инструментов либо техники, можно воспользоваться следующими устройствами:

  • дрелью либо перфоратором;
  • старым рабочим пылесосом;
  • ненужной электропилой;
  • двигателем от насоса;
  • бензиновым или электрическим мотоблоком;
  • любым электромотором подходящей мощности.

Дрель с перфоратором, если с их помощью мельчить траву, вообще переделывать не надо. Достаточно сделать только насадку с лезвиями. Созданное устройство будет работать как блендер, измельчая мягкие стебли растений в емкости небольшими порциями.

Как сделать садовый измельчитель веток

Процесс создания шредера проходит поэтапно и состоит из следующих шагов:

  • Выбор типа рабочего органа, создание рабочего чертежа.
  • Заказ деталей у специалистов. Если имеется возможность производства станочных работ, этот пункт автоматически отменяется.
  • Сбор необходимых материалов и инструментов.
  • Изготовление деталей, сборка и испытания устройства.

Создание рабочего чертежа необходимо для более детального представления о размерах, способах соединения и прочих параметрах узлов и элементов конструкции. Тем более, что некоторые детали придётся заказывать у токаря, что в любом случае потребует наличия грамотно выполненного чертежа.

Первым действием становится выбор типа режущего органа. Он обусловлен возможностями владельца, характером предстоящих действий, составом и параметрами материала, объёмами и длительностью работы. Необходимо учитывать сложность замены, настройки и заточки режущего инструмента, его долговечность, способность измельчения разных видов зелёной массы. Кроме того, надо иметь возможность заказать или изготовить самостоятельно тот или иной вид рабочего узла. Наиболее эффективной считается конструкция с двумя ножевыми валами. Но для её изготовление понадобится два абсолютно одинаковых вала, соединённые между собой зубчатой передачей, обеспечивающей синхронность вращения.

Узел сложен не только в изготовлении, но и в настройке ножей.

Их надо периодически затачивать, устанавливать на вал, что представляет собой достаточно сложную задачу.

Более простым вариантом конструкции является плоский ножевой диск.

Основным преимуществом этого варианта является возможность обойтись без изготовления приводного вала, установив диск прямо на вал электродвигателя. Диск не требует для посадки много места, поэтому потребуется лишь изготовление диска и защитного кожуха с направляющим экраном для организации выброса щепы.

Режущий орган, представляющий собой набор из дисковых пил или плоских фрез по дереву, довольно просто изготовить из приводного вала для циркулярной пилы.

Можно просто переделать имеющуюся циркулярку с валом на 32 мм, который подойдёт для установки пильных дисков среднего размера. Как вариант, могут быть использованы плоские фрезы по дереву, посадочный диаметр которых также составляет 32 мм. В данном случае понадобится только установить защитный кожух и направляющее устройство для компактного выброса щепы.

Самостоятельное изготовление измельчителя — мероприятие, требующее наличия определённых инструментов и материалов. Понадобятся:

  • Листовой металл для изготовления кожуха, бункера, защитных экранов.
  • Стальной уголок или швеллер для создания рамы шредера.
  • Крепёжные элементы — болты с гайками, необходимые для соединения элементов защиты, установки рабочего органа и т.п.
  • Сварочный аппарат с электродами.
  • Электродрель с набором свёрл.
  • Болгарка, ножовка по металлу.
  • Линейка, рулетка, чертилка для разметки.
  • Кернер, молоток.
  • Набор гаечных ключей, отвёртка, пассатижи.
  • Банка краски, кисть.

Приведённый перечень не является исчерпывающим, в зависимости от замысла конструктора могут пригодиться и другие материалы или инструменты.

Порядок изготовления шредера:

  1. Из уголка или швеллера собирается станина.
  2. На станину устанавливается режущий орган.
  3. Прикрепляется площадка для крепления электродвигателя с натяжным устройством. Если планируется использовать бензиновый двигатель, крепление производится исходя из его конструкции.
  4. Устанавливаются шкивы, натягивается приводной ремень.
  5. Собирается и фиксируется на раме защитный кожух.
  6. Направляющее устройство для выброса измельчённого материала рекомендуется не крепить сразу окончательно, а проверить установку в действии. Иногда получается так, что щепа отлетает слишком далеко, что неудобно для владельца и сильно загрязняет участок. Опытным путем отражатель устанавливается в оптимальном положении, после чего прикрепляется окончательно.
  7. Собранное и опробованное в работе устройство окрашивается для придания аккуратности и нарядного внешнего вида.

Нередко оказывается, что в рабочие чертежи вкралась ошибка, ухудшающая работоспособность установки. Обычно дело касается формы корпуса, способствующей застреванию щепы в узких местах или неправильной форме отражателя. Следствием этого становится чрезмерная дальность или разброс выброса, или наоборот, накапливание измельчённого материала на выходе из-за препятствий, вызванных неправильной конфигурацией отражателя. Рекомендуется не собирать его окончательно сразу, а сначала произвести пробный запуск установки и устранить обнаруженные недостатки.

Основные узлы садового измельчителя

Чтобы самостоятельно собрать измельчитель травы и веток (шредер) в домашних условиях, требуется предварительно разобраться с устройством механизма, а также принципом его работы. Это поможет правильно собрать оборудование и, при необходимости, вносить в его конструкцию изменения.

Самодельный агрегат, предназначенный для измельчения скошенной травы и спиленных веток толщиной до нескольких сантиметров, имеет следующие основные конструктивные узлы:

  • двигатель;
  • ножи, установленные на рабочем валу;
  • раму (обычно металлическую);
  • защитный кожух;
  • короб, предназначенный для приема срезанной растительности;
  • пусковую систему.

Саму технику можно сделать в стационарном либо передвижном виде. Для создания последнего варианта дополнительно потребуются колеса, а также ручка. Чтобы сделать раму, используют металлические уголки либо готовые каркасы от верстаков. Короба под переработанную растительность изготавливают из пластиковых ведер, жести, мешков. Защитный кожух вокруг ножей должен быть достаточно толстым и прочным, чтобы быстро не износиться от воздействия перемалываемой растительности.

Работа измельчителя заключается в том, что вращение от вала двигателя передается напрямую ножам либо через цепную/ременную передачу. Изрубленная лезвиями растительность поступает в короб. При этом конечный продукт сразу готов к использованию.

По принципу действия одни самодельные шредеры сопоставимы с мясорубкой (втягивают, а затем перемалывают органику), а другие с кофемолкой.

Дробилка для веток из подручных средств

Некоторые мастера используют в качестве основы готовые устройства, для которых необходимо лишь изготовить дополнительные элементы или детали. Вместо мощных стационарных двигателей можно применить электродрель или болгарку. Рассмотрим наиболее распространённые варианты изготовления дробилки:

Из стиральной машины

«Стиралка» активаторного типа — отличный «полуфабрикат» для изготовления самодельного шредера. Понадобится демонтировать активатор, установить на вал двигателя нож, имеющий размер немногим меньше, чем диаметр внутренней части бака. Принцип действия ножа аналогичен тому, что используется в кофемолке — горизонтально установленная пластина с заточенными краями. В нижней боковой части бака делается отверстие, к которому присоединяется выпускной кожух. Во время работы измельчителя в него будет входить щепа. Конструкция достаточно простая и надёжная, испытана много раз на практике.

Двигатель стиральной машины имеет маленькую мощность, редко превышающую 500 ватт, потому при помощи подобного оборудования возможно измельчать только солому или траву

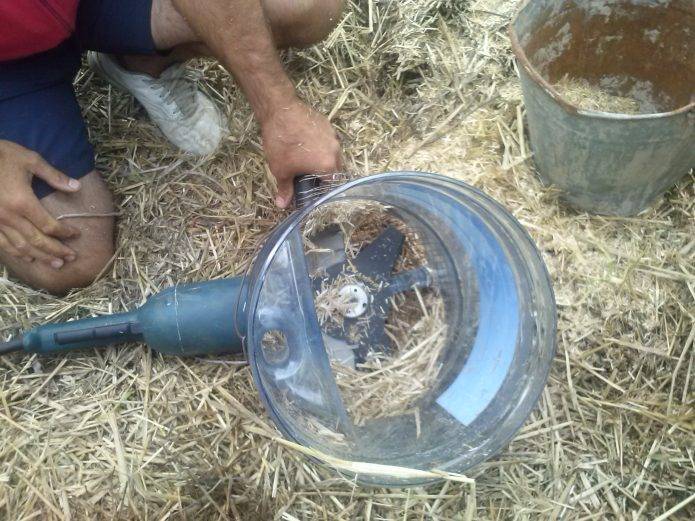

Из болгарки

Для изготовления шредера из болгарки понадобится металлическая ёмкость, в центральной части днища которой делается отверстие для установки ножа. Ось болгарки пропускается сквозь это отверстие, на неё устанавливается нож. Сам инструмент фиксируется в неподвижном состоянии таким образом, чтобы нож свободно вращался, не задевая стенки ёмкости. Скорость вращения инструмента довольно высока, поэтому рекомендуется установить её на минимум, чтобы не получить на выходе «пюре» из зелёной массы.

Для изготовления шредера рекомендуется использовать болгарку мощностью 3 кВт и более

Из дрели

Для того, чтобы использовать дрель в качестве измельчителя, понадобится подставка (обычно рекомендуют использовать обычную табуретку с отверстием 12 мм в центральной части сиденья). Сверху устанавливается ведро с аналогичным отверстием в днище, для неподвижности оно крепится к табуретке саморезами. Нож, размер которого немногим меньше диаметра днища ведра, устанавливается на ось, вставленную во втулку с подшипником. Втулка крепится снизу к табуретке. Дрель с самофиксирующимся патроном присоединяется к оси и запускается. Устройство годится для переработки зелёной массы в небольших объёмах.

Самодельный измельчитель для веток или стеблей травы позволяет ускорить процесс рубки материала перед закладкой в компостную яму или печь, мульчированием почвы и при проведении прочих работ. Расходы на создание шредера намного ниже, чем затраты на приобретение готового изделия, а множество вариантов конструкции из подручных материалов и элементов позволяет выбрать оптимальный вариант для данной усадьбы. Учитывая эпизодический характер использования такой дробилки, изготовление установки своими руками является выгодным и несложным мероприятием, а эффективность работы шредера зависит только от тщательности выполнения работ.

Основные узлы измельчителя

Конструкция измельчителя состоит из нескольких элементов:

  • Измельчительный механизм;
  • Бункер;
  • Привод;
  • Рама с кожухом (корпусом).

Некоторые образцы измельчителей имеют дополнительные узлы:

  • Механизм для продвижения материала;
  • Сито для первичной сортировки измельчённой массы;
  • Приёмный бункер для измельчённого мусора.

Основными элементами конструкции являются измельчительный механизм и привод. Именно они выполняют поставленную задачу, а остальные узлы служат для повышения эффективности или выполняют дополнительные функции. Задача, выполняемая приводом, проста и однообразна — он обеспечивает вращение рабочего вала. Функции, которые осуществляет измельчитель, несколько сложнее и зависят от его конструкции. Рассмотрим их внимательнее:

Измельчительный механизм

Этот узел производит разрушение зелёной массы при помощи режущего инструмента, установленного на вращающемся валу. Существует несколько заводских вариантов конструкции измельчительных механизмов:

  • Ножевой дисковый. Напоминает принцип действия овощерезки в кухонном комбайне. Ножи установлены на плоском диске по направлению от центра к краям диска, подача измельчаемого материала производится под углом около 30° к поверхности. Предназначен для переработки относительно тонких веток и стеблей диаметром до 2 см.

  • Фрезерная конструкция. Режущий орган представляет собой ножевой вал от электрорубанка, набор фрез или дисковых пил, установленных на общем валу и разделённых шайбами. Существует ещё одна разновидность конструкции подобного типа, состоящая из двух одинаковых ножевых валов, вращающихся синхронно. Валы настраиваются таким образом, чтобы ножи встречались в одной точке на фронтальной поверхности вращения, что способствует проталкиванию материала внутрь установки. Конструкция способна обрабатывать материал до 8 см в диаметре, но работать с сырыми ветками или стволами деревьев не рекомендуется, так как щепа от них эластична и быстро забивает проходы шредера.

  • Фрезерно-турбинная ножевая конструкция. Представляет собой некое подобие ножевого вала, но имеющее конусообразную форму. Ножи крепятся на двух обручах, расположенных по краям режущей поверхности, что облегчает изготовление рабочего органа и снижает расход металла. Установка способна работать с сухим или сырым материалом, разного размера или твёрдости — в зависимости от размера режущего органа.

Для самостоятельного изготовления наиболее удобны:

  • Двухвалковые конструкции, состоящие из рабочих вальцов фуганочного типа с 4 ножами каждый.
  • Дисковая конструкция.
  • Пакет из дисковых пил (как вариант, из фрез по дереву, установленных тем же способом — на общем валу).

Выбор того или иного варианта производится исходя из собственных возможностей и предпочтений. Кроме того, большую роль играет оснащённость оборудованием, станками, позволяющими изготовить и собрать определённый вариант режущего органа. Если собственных станков не имеется, необходимые детали следует заказать у токаря, что обойдётся в некоторую сумму денег, но результат будет вполне профессионально выполнен.

Тип и мощность двигателя

Для вращения рабочего вала используются электрические или бензиновые (дизельные) двигатели. Выбор привода обусловлен его наличием, степенью мощности, возможностями участка. Для работы электродвигателя надо иметь подключение к сети (а если двигатель трёхфазный, то ситуация несколько усложняется), тогда как бензиновые моторы способны действовать более автономно. Имеется ещё одно преимущество бензиновых двигателей — они позволяют регулировать скорость вращения рабочего вала путём изменения подачи горючего, тогда как электрические устройства работают в единственном скоростном режиме. Кроме того, мощность бензиновых устройств обычно намного выше, хотя существуют и электродвигатели с высокой мощностью. Для создания универсальной установки, способной работать с материалом разного размера и прочности, рекомендуется использовать мотор, способный развивать мощность около 4 кВт. Эта величина определена опытным путём и делает возможной переработку в домашних условиях практически любого типа материала.

Технические характеристики механизма

Особенностью рыночной экономики является широкий ассортимент предложений такого оборудования зарубежными и отечественными производителями, поэтому покупатель должен знать основные технические характеристики механизма, на которые он должен обратить внимание при покупке:

  • Мощность установки. Именно она основа производительности.

  • Назначение агрегата. Одни необходимы для измельчения веток, травы, другие для дробления бревен, деревьев.
  • Вид топлива. Одни работают только на электричестве, другие как на электричестве, так и на бензине или дизельном топливе.
  • Мобильность установки. От этого зависят габариты дробилки, вес, быстрота работы.
  • Функциональные возможности. Универсальные приспособления используются, как правило, в быту и имеют несложную конструкцию, в таких механизмах, как правило, один режим измельчения, в профессиональных уровень дробления можно регулировать.

Если останавливаться на производителях такого промышленного оборудования, как дробилки одно из лидирующих мест занимают:

  • немецкие фирмы «Pallman», «Hombak», «Maier»;
  • китайская «Kefid»;
  • российские фирмы «РубМастер» и «БиоСфера».

Инструменты и материалы для сборки

Для изготовления сенодробилки своими руками понадобятся слесарные инструменты, которые есть у каждого уважающего себя хозяина. Кроме того, на отдельных этапах технологического процесса потребуются сварочный аппарат, болгарка и дрель. Материалы, предусмотренные данной конструкцией:

  • трехфазный электродвигатель, но вполне подойдет и однофазный электромеханический преобразователь, главное — чтобы частота вращения якоря была не меньше 1500 оборотов в минуту;
  • металлический лист толщиной 2 мм — необходим для изготовления крышки и перемычки;
  • листовой металл толщиной 3 мм — используют для конструирования патрубка и подпятников;
  • металлическое изделие толщиной 5 мм — идет на кронштейн;
  • стальная плита толщиной 10 мм;
  • труба диаметром 25 мм или уголки — для опор;
  • усилительная металлическая полоса размером 2×35 мм;
  • гайки, болты, сварочные электроды — для соединения узлов конструкции.

Если в хозяйстве есть старая циркулярная пила или ножовочные полотна металлорежущего станка, то их можно использовать для изготовления ножей. Конечно, наилучшим решением будет — раздобыть высококачественную углеродистую сталь, но и предложенные варианты вполне сгодятся. Сегмент трубы диаметром 300 мм или ненужная бочка избавят от лишней работы по монтажу корпуса измельчителя.

Описание типовой конструкции

Типовая конструкция подразумевает элементы, из которых изготовлено устройство. Их минимальный набор может быть дополнен вспомогательным. Цель — улучшить комфорт от работы с устройством.

Стандартный набор измельчителя:

  • Бункером выступает ёмкость достаточного объёма. Обычно берут старую бочку или большой бидон, куда закладывают обрабатываемую растительность.
  • Электромотор устанавливают внизу бункера. Главное, чтобы его мощность была достаточной для работы без остановок и для большой загрузки.
  • Ось, на которой закреплены ножи в количестве от 3 до 6. Её закрепляют непосредственно к оси электромотора.

Бункер представляет собой ёмкость для закладки материала — сена или соломы, которые требуют измельчения. В нём происходит процесс рубки. В целях безопасности бункер делают максимально высоким, чтобы при погрузке сырья руками не коснуться ножей. Форма ёмкости, как правило, цилиндрическая, но можно встретить форму перевёрнутого конуса. Устанавливают ёмкость на подставку, обычно в виде треноги. Высота подставки такая, чтобы внизу мог быть установлен электромотор. Последний закрепляют на днище.

Иногда бункер выполняют небольшим по высоте, но с крышкой в целях безопасности. В крышке обязательно должно быть отверстие для загрузки сырья.

Производство по поточному принципу создают путём установки отвала отработанной массы. Через устройство измельчённый материал выбрасывается из бункера. Это позволяет добавлять сырьё непрерывно. То есть останавливать мотор, чтобы достать сечку и добавить сырьё, не потребуется. При этом достигается значительная экономия времени. Его сделают снизу бункера. Форма не важна, главное, чтобы был наклон для отвала материала.

Диск с размещёнными на нём ножами — деталь крайне сложная в изготовлении. Конструкция может быть произвольной. Цель при сборке — достигнуть максимального баланса, чтобы устройство в процессе работы не тряслось от вибраций.

Схема работы

  1. Включают электромотор.
  2. Загружают материал в бункер.
  3. Из патрубка вылетает обработанный материал, который попадает в заранее подготовленную ёмкость.

Ёмкостью обычно служит бочка из пластика. Желательно её накрыть крышкой, а сбоку сделать отверстие, чтобы сечка не разлеталась во все стороны. Оператору остаётся подавать сырьё и вовремя освобождать ёмкость с сечкой. В идеале их используют несколько, меняя по мере наполнения.

Этапы создания измельчителя

Постройка агрегата своими руками- сложная работа, требующая определенных познаний и навыков:

  • понятие о конструировании механизмов, расчете передач,
  • умение построения и чтения чертежей,
  • познания в электротехнике для подбора и подключения электродвигателя, схемы пуска и управления,
  • слесарный опыт,
  • навыки сварщика.

Прежде всего следует продумать конструкцию, подготовить материалы и инструменты, сделать расчеты и эскизный чертеж.

Чертежи и расчеты

Эскиз можно сделать по старинке, от руки или же использовать CAD-программу. Сегодня доступно много бесплатных и условно-бесплатных программ, мало чем уступающим известным, но очень дорогим продуктам корпораций AutoDesk, PTC, Dassault и других.

Основные узлы создаваемой конструкции будут следующими:

  • несущий каркас,
  • электродвигатель,
  • вал с рабочим органом,
  • загрузочная горловина, или бункер,
  • корпус.

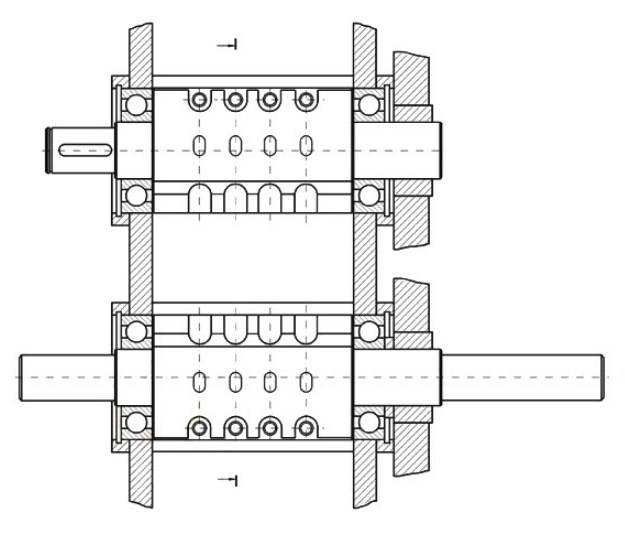

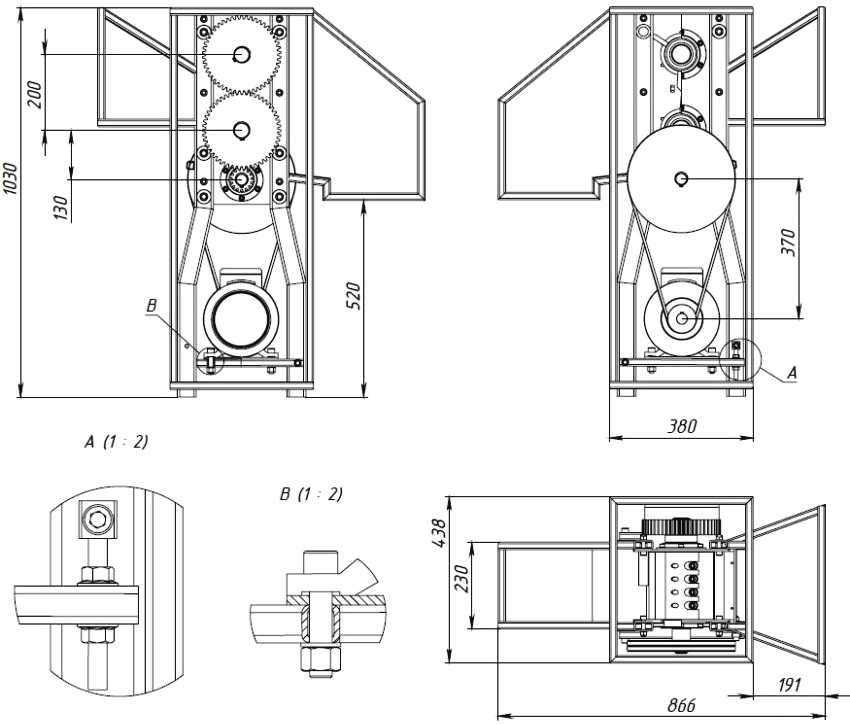

Чертеж двухвалкового шредера

Исходя из типа применяемого измельчительного механизма, конструкция вала может различаться.

Наиболее простым, но и самым маломощным вариантом будет набор закрепленных на валу 15-30 дисков циркулярной пилы. На валу собирают режущий пакет, прокладывая между соседними дисками шайбы такой же толщины и диаметром почти до основания зубцов пилы. Пакет плотно крепят на валу. Вал и электродвигатель снабжаются шкивами, привод осуществляется ременной передачей. Это будет производительный (для тонких веток) садовыйизмельчитель.

Если же требуется измельчать ветви солидного диаметра толщины, то лучше выбрать ножевую конструкцию режущего барабана.

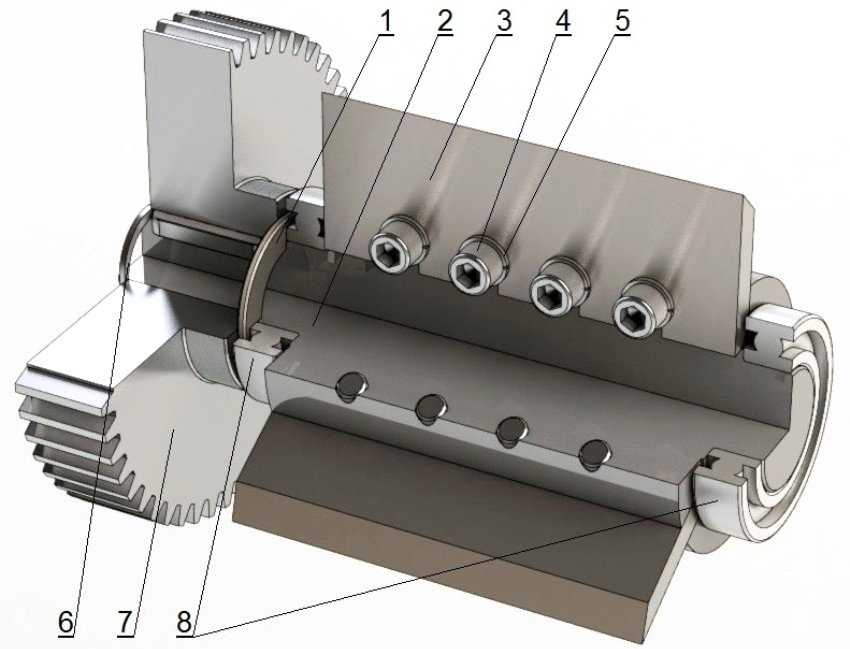

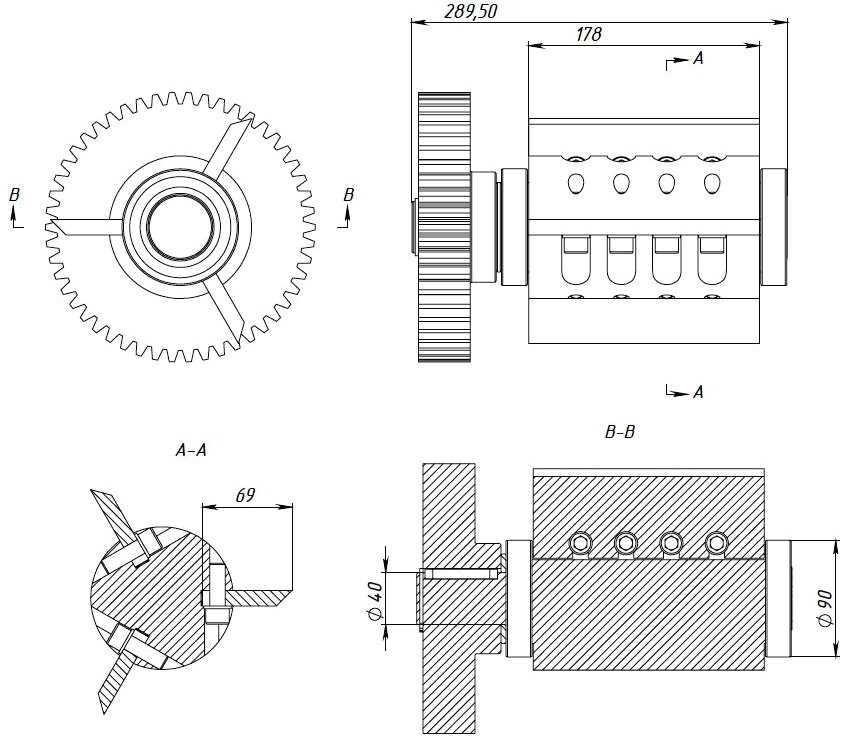

Рабочий вал

1-3 ножа ставят в плоскости оси вала либо под острым углом к ней. Их количество увеличивают, если требуется изрубить ветки помельче.

Для совсем уж толстых веток следует выбрать двухвалковую схему режущего органа. Такой механизм лучше уравновешен, в нем возникают меньшие нагрузки на каркас и стенки бункера.

В боковых пластинах рамы установлены шарикоподшипники, обеспечивающие вращение рабочих валов агрегата. Зубчатые колеса входят в зацепление и синхронизируют вращение валов. Вращение от электромотора передается цепным или ременным приводом.

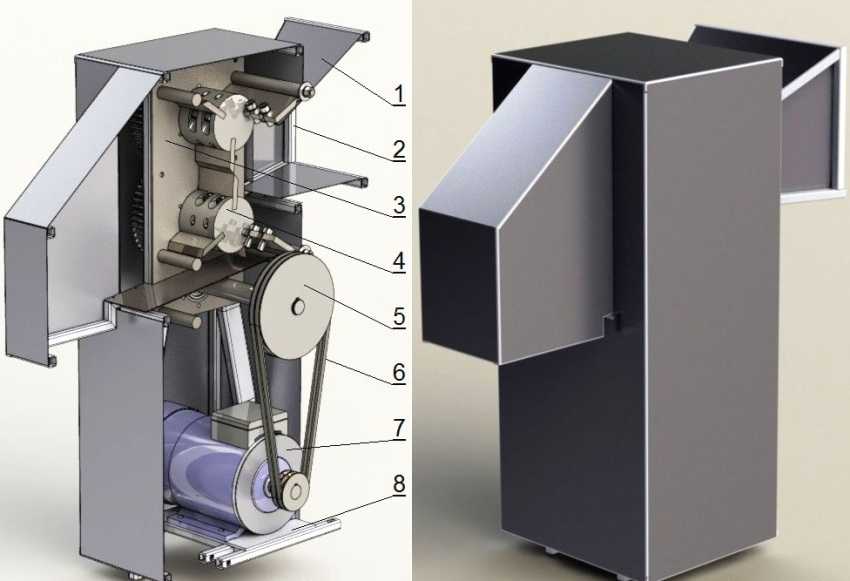

Схема дробилки: 1 — Горловина 2 — рама, 3 — боковая несущая пластина, 4 — рабочий орган, 5 — приводной механизм, 6 — ременная передача, 7 — электромотор, 8 — основание двигателя

Если нужно быстро дробить тонкие ветви и траву- лучше применить высокооборотный двигатель. Для измельчения древесины больших диаметров подойдет мощный низкооборотный мотор с большим моментом вращения.

Инструменты и материалы

Для одновального агрегата с режущим органом из дисков циркулярной пилы необходимо:

  1. электромотор 1,5-3 квт, на 220 вольт
  2. шкив, 2 шт.,
  3. ремень приводной автомобильный,
  4. подшипник с обоймой крепления, 2 шт.,
  5. трубы для постройки несущей рамы,
  6. лист металлический, толщиной 2 мм для бункера и корпуса устройства,
  7. провода, переключатели.
  8. диски по дереву диаметром 180 мм, от 15 до 30,
  9. разделительные шайбы большого диаметра, толщиной 5мм, на одну меньше, чем дисков
  10. вал с шлицевым либо шпоночным креплением для шкива,

Чтобы изготовить одновальный шредер с ножевым барабаном, потребуется то же самое по пп. 1-7, и кроме того:

  1. вал с проточенными фасонными пазами и резьбовыми отверстиями для крепления ножей, в соответствии с приведенной схемой,
  2. ножи из высокопрочной инструментальной стали,
  3. болты под шестигранный ключ, с пружинными гайками, 12 шт.

Рабочий вал: 1 — втулка, 2 — вал, 3 — нож, 4 — винт, 5 —шайба, 6 — стопорное кольцо, 7 — шестерня , 8 — подшипник

С одного конца вала также должно быть шлицевое или шпоночное крепление для шкива или зубчатого колеса привода.

Для двухвалковой схемы в дополнение к пп 1-7 и 11-13 потребуется:

  • боковые металлические пластины, лист 10 мм, 2 шт.,
  • шестерни для синхронизации вращения валов, 2 шт.,
  • подшипники с крепящими их обоймами, 5 шт.,

Из инструментов понадобится

  • болгарка для раскроя заготовок и зачистки швов,
  • сварочный аппарат,
  • набор ручного слесарного инструмента
  • тестер,
  • пальник,
  • монтажный нож,

Разумеется, потребуется верстак с тисками, струбцины, наждачная бумага, эмаль и кисти для покраски.

Сборка шредера

После того, проведены расчеты и построен эскизный чертеж, подготовлены все материалы, можно приступать к сборке агрегата.

Ее следует проводить в такой последовательности:

  • сборка рамы
  • изготовление бункера
  • сборка рабочего органа и закрепление его на раме,
  • уставновка электромотора,
  • мотнаж электрической схемы.

Прежде, чем включать устройство в сеть, необходимо провернуть его на несколько полных оборотов вручную, чтобы убедиться в точности сборки и нормальном функционировании всех подвижных деталей.

Разновидности используемых двигателей

  Биовит: состав витамина, инструкция по применению

Измельчители с мощностью двигателя в 1,5 кВт отличаются низкой производительностью и способны перемалывать ветки диаметром не более 20 мм. Аппараты, мощность привода которых составляет 3−4 кВт, станут отличным выбором для приусадебного участка, с легкостью справляясь как с утилизацией травы, так и перемалыванием веток толщиной в 40 мм.

Использовать более мощные двигатели для изготовления самодельных шредеров не рекомендуется, так как такая техника будет иметь сложную конструкцию, а работать на высокой скорости вращения измельчительного механизма зачастую проблематично. Для выполнения самодельного шредера можно использовать электромотор от триммера, стиральной машинки или болгарки.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
