Инжекционная газовая горелка для кузнечного горна своими руками: инструктаж по сборке

Какую делать?

Перед тем как приступить к изготовлению, выберем подходящий тип горелки из следующего перечня:

атмосферные инжекционные;
эжекционные;
с наддувом.

Второй и третий тип более сложен для изготовления. А чтобы организовать наддув понадобится сжатый воздух либо кислород, а значит компрессор либо еще один баллон.

Проще всего для самостоятельного исполнения будет первый тип, именно его стоит предпочесть.

Управление процессом атмосферной горелки происходит регулировочным вентилем. Поэтому от того, какой подвернется, во многом зависит выбор типа, а также модели самого устройства.

Нужно помнить, что горение того или иного газа зависит от диаметра отверстия жиклера. Водородный жиклер имеет его несколько меньше, пропановый — больше.

Конструкции, схемы, чертежи, технология сборки

В первую очередь понадобится чертеж будущего устройства, эскиз или схема горелки, с размерами.

Найти готовый несложно с помощью интернета. Если вы представляете общие принципы работы устройства, владеете методикой его расчета, разработать проект можно самостоятельно.

Как простой вариант — использовать вентиль от баллона из-под пропана или кислорода, известный как модель ВК-74 (см. схему).

К боковой резьбе вытачивают штуцер, который одновременно будет служить рукоятью. Можно использовать подходящую по размеру трубу. На одной ее стороне нарезать внутреннюю резьбу, с другой сделать хвостовик для надевания газового шланга.

На ту резьбу, которой он крепится к баллону, навинчиваем заглушку. В ее торце сверлим отверстие, нарезаем резьбу под жиклер. К заглушке на стальных спицах привариваем сопло, которое одновременно послужит инжекторной камерой.

Еще проще, если вам попадется старый ацетиленовый резак или бензорез. По сути, это готовая горелка. Достаточно убрать, чтобы не мешали, части связанные с подачей кислорода, газовое сопло заменить жиклером, закрепить над ним инжекторную камеру-сопло.

Совсем крохотную газовую горелку можно изготовить из штуцера для накачки баскетбольных мячей, иголки шприца и парочки капельниц, или как их называют медицинских «систем» капельного введения лекарств. Работать самоделка может даже от баллончика для заправки зажигалок.

Регулировочные роликовые зажимы исполнят роль вентилей.

Правда, к этому устройству нам понадобится принудительная подача воздуха, для инжекции атмосферного воздуха диаметр сопла слишком маленький. С этой целью можно использовать компрессор аквариума, либо старого холодильника.

У иглы шприца и штуцера аккуратно стачиваем острие. После этого, иглу шприца слегка согнув вставляем в боковое отверстие штуцера, так, чтобы конец слегка вышел из срезанного кончика.

Место ввода иглы обматываем медной проволокой, хорошо пропаиваем с кислотой.

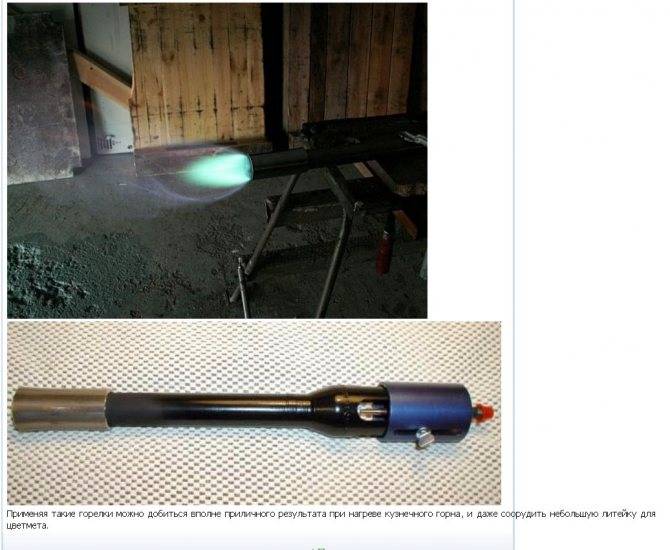

Горелка готова. Осталось подсоединить к ней газ и воздух .

Изготовление и установка горелки в закрытый газовый горн

Рассмотрим два варианта – смастерить горелку «с нуля», используя рекомендации домашних мастеров с опытом, либо применить готовую конструкцию, приспособив/видоизменив некоторые её характеристики. Необходимо отметить, что в первом случае следует обладать весьма высокой квалификацией, а также иметь опыт настройки и, как минимум, ремонта подобных устройств. Иначе дело может окончиться взрывом, ожогами, и прочими неприятностями.

Проще всего для горна изготовить шаровую горелку, которая относится к группе топливосжигающих узлов с тангенциальным подводом факела к рабочему пространству горна. Такая горелка состоит из следующих деталей:

Конфузионного раструба из жаропрочной из стали типа Х18Н9Т.
Стального трубчатого корпуса, имеющего форму двойного усечённого конуса.
Газоподводящей головки.
Воздухоподводящей головки.
Устья.
Регуляторов количества газовоздушной смеси.

Для изготовления такой горелки необходимы: трубы на 1,5 дюйма, листовая заготовка толщиной не менее 1,2 мм под конфузор, два штуцера и три фланца – под соединение элементов. Сварную конструкцию лучше выполнять из жаропрочной стали, при этом сварку необходимо производить под флюсом или используя инертный газ. Как воздухо- и газоподводящие трубы можно использовать рукава высокого давления, диаметры которых будут соответствовать присоединительным размерам корпуса. Необходимы также фиксирующие хомуты и качественные уплотнения из бензомаслостойкой высокотемпературной резины. Все остальные элементы соединяются при помощи резьбы.

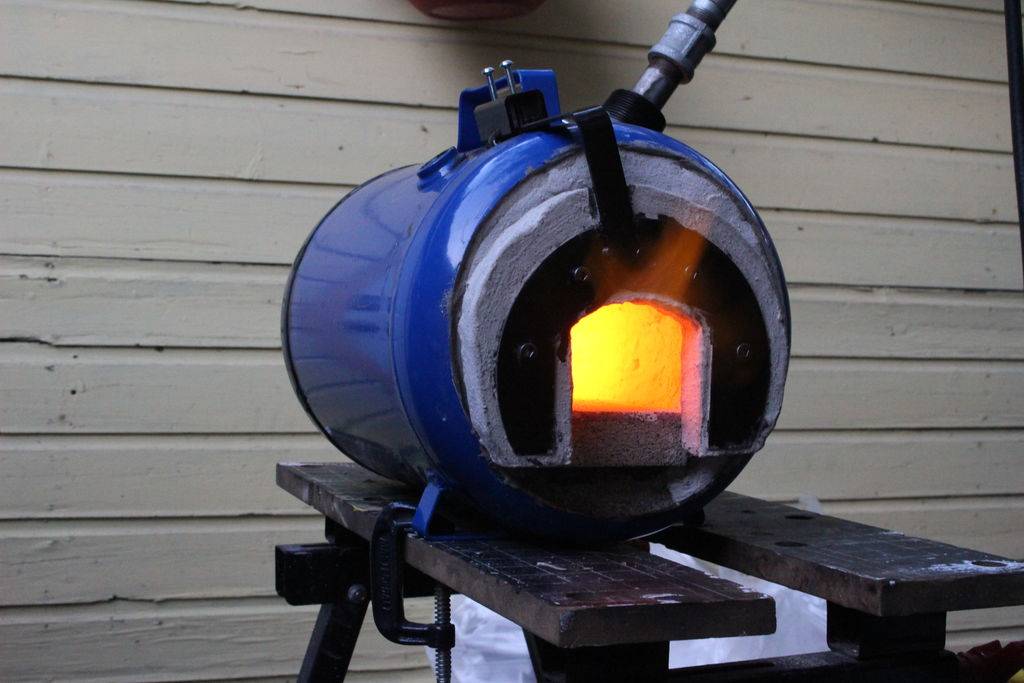

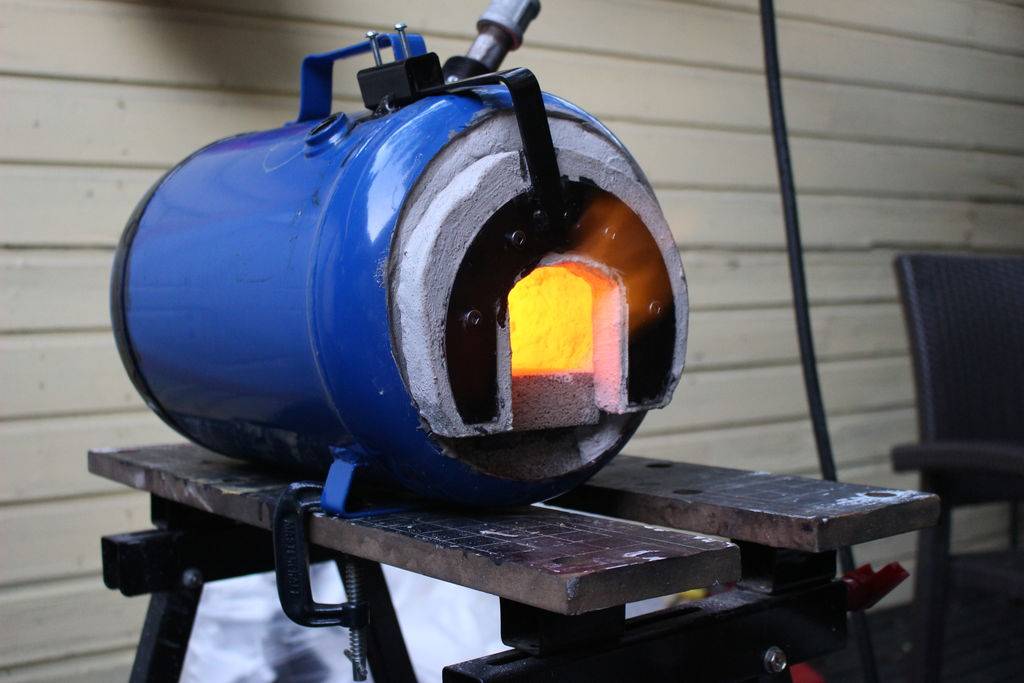

Горн с самодельной газовой горелкой

На некоторых сайтах встречаются рекомендации по изготовлению корпуса горелки способом вальцовки трубчатой заготовки. Но при больших давлениях струи пластическое упрочнение материала может привести к возникновению зон внутренних напряжений, которые при пуске горелки часто становятся причиной трещинообразования металла корпуса.

Вариант с установкой горелки от б/у газовой плиты значительно проще. Предварительно потребуется определить затраты топлива, необходимые для быстрого нагрева металла под ковку. Подбирая готовую конструкцию, устанавливают мощность основного агрегата (котла, плиты и т.п.), для которого устройство применялось. Произведение этого значения на КПД (для газа это – 0,89…0,93) даёт искомое значение мощности W.Немного сложнее установить расход газа Т. Алгоритм расчёта следующий:

Выясняется теплотворная способность топлива Q (для пропана можно принять 3600 кДж/м3);
Используя формулу Т = 3,6W/Q, определяется расход.
По результатам расчёта подбирается вся необходимая запорно-регулирующая арматура: клапаны, тройники, уплотнительные кольца и т.д.

Установку горелки в горн для ковки своими руками производят следующим образом. Вначале в подготовленное футеровочное отверстие вставляют конфузор, к нему через листовую прокладку из жаропрочной стали присоединяют устье горелки. К нему прикрепляют само изделие, и ввинчивают трубки для подачи воздуха и газа. Проверяют эффективность действия регуляторов, после чего производят пробный пуск газа от баллона или стационарной сети. Все работы необходимо проводить при хорошо проветриваемом помещении. При малейшем запахе газа установочные работы прекращают, и выясняют источник вероятных утечек.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Инжекционную (без наддува вентилятором) сделать тоже можно, но она не экономичная и трудноуправляемая.

Покупать горновую “горелку” инжекционную ли, наддувную ли, у кого то за денги – бох не велит. Её себестоимость – копейки.

На внутр.объём камеры горна.На толщину и материал футеровки камеры.На то, какой газ будет применяться: сетевой или сжиженный в баллонах.

Конфигурация и размеры образуемого горелкой факела значения не имеют никакого.Как только камера горна разогреется до t, несколько превышающей t самовоспламенения пропана – функции горелки сводятся только к приготовлению смеси газа и воздуха в надлежащей пропорции.

Наддувная лучше инжекционной.Отпадает ряд головоломок с давлением, потребным колич.воздуха, внутр.сопротивлением горелки и печи, смешиванием, проскоком пламени.

С наддувом есть , работает более менее нормально.

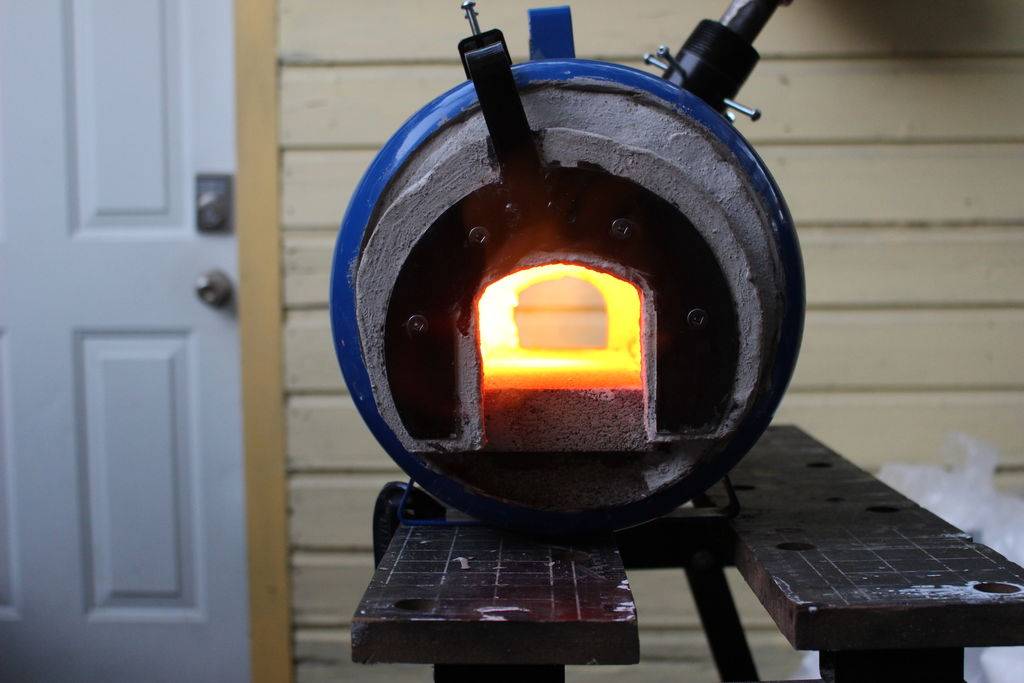

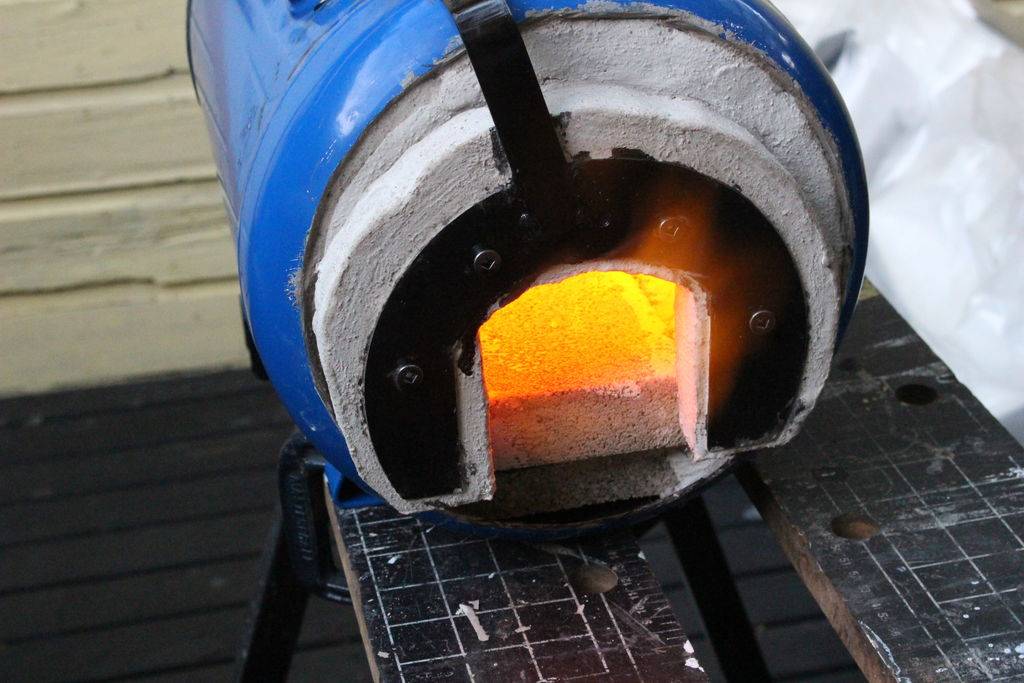

Шаг 12: Использование горна

Наденьте защитные очки и поставьте рядом огнетушитель. Чтобы разжечь пламя, используйте специальную длинную зажигалку для гриля и поднесите огонек прямо к отверстию с трубкой горелки. Медленно открывайте вентиль подачи газа, в горне должно появиться пламя. Пока оставьте маленькое пламя.

Высохшее керамическое покрытие необходимо запечь. 15-20 минут дайте горну постоять на низкой температуре, чтобы керамический состав и волокна огнеупорных материалов «устоялись».

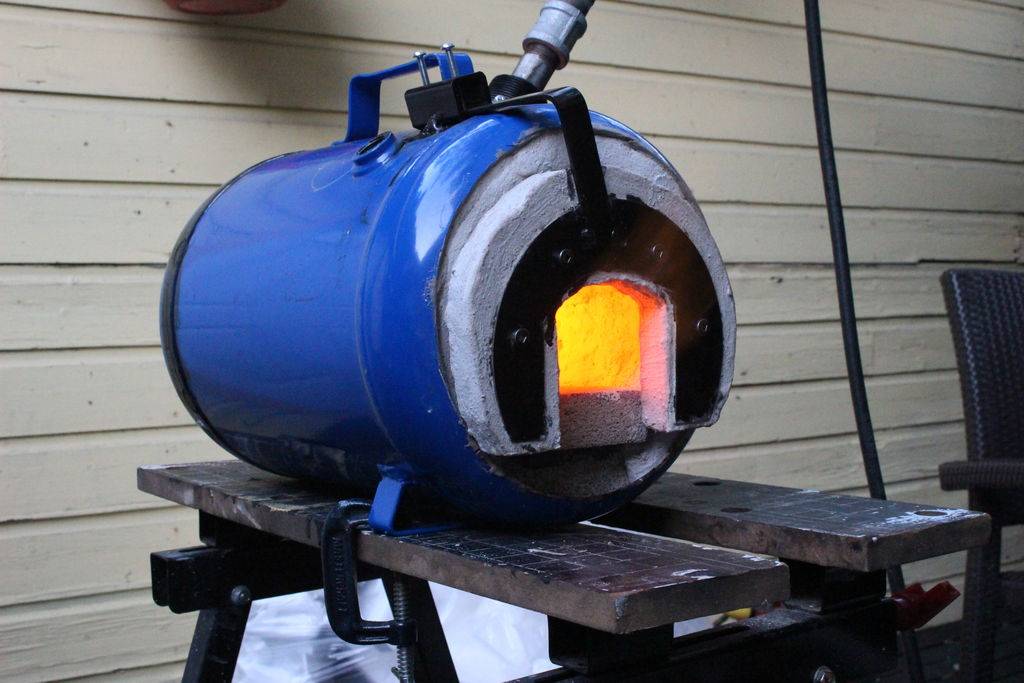

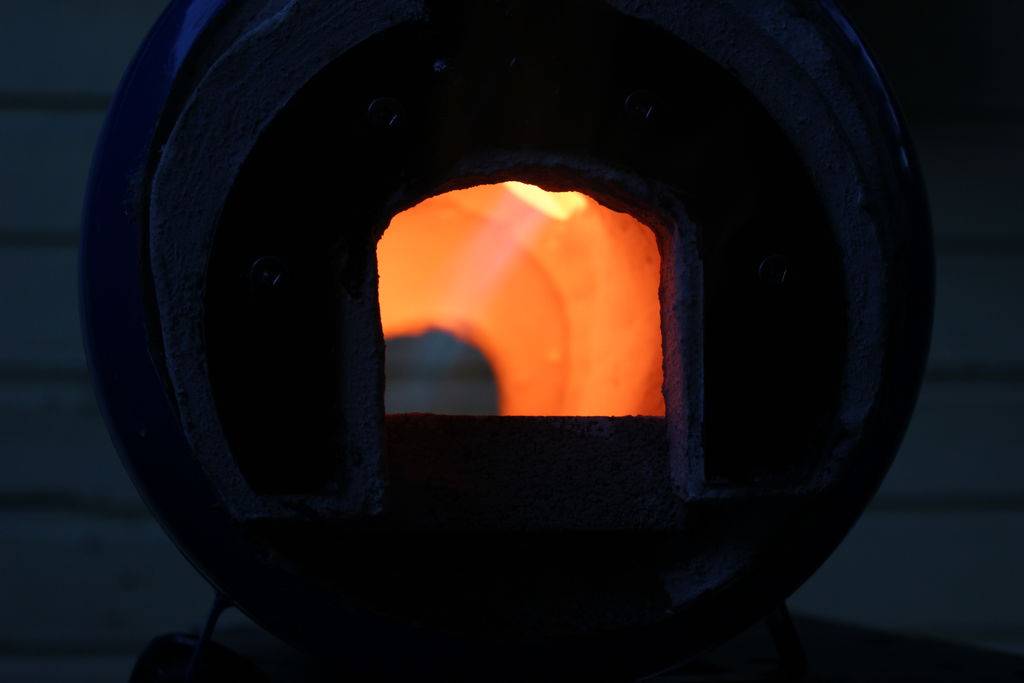

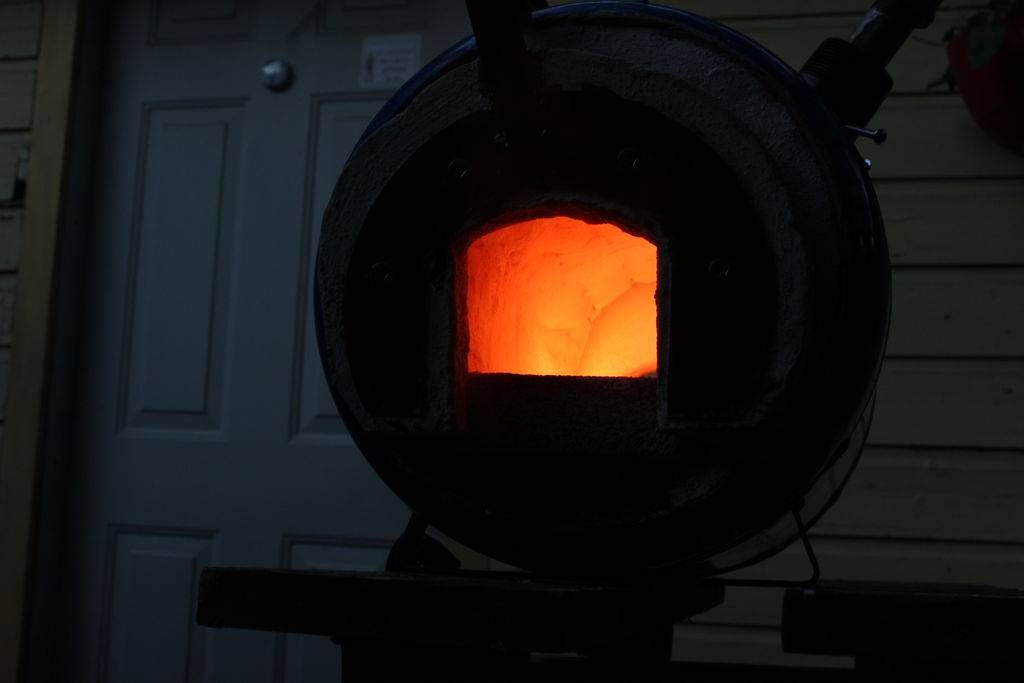

Горн готов к использованию. Поднимите температуру, чтобы проверить работоспособность горна.

Рассказываю как сделать какую-либо вещь с пошаговыми фото и видео инструкциями.

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим подробную пошаговую инструкцию по созданию переносного кузнечного горна работающего на пропане своими руками. Кузнечный горн использующий в качестве топлива пропан намного эффективнее чем угольный горн, так же неоспоримое преимущество в том что его можно переместить в любое место вашего гаража или мастерской, так же не требует дополнительной подачи воздуха.

В данном случае ГАЗОВЫЙ ГОРН представляет сабой металлоконструкцию из уголка, профтрубы и листового металла 2 мм. Камера горна выложена огнеупорным кирпичом что дает ей возможность выдерживать максимальные температурные нагрузки и при этом шамотный кирпич обладает низкой теплопроводностью, что дополнительно повышает КПД горна.

Имея в своей мастерской небольшой кузнечный горн вы сможете ковать всевозможные изделия: ножи, топоры, зубило, керно и многое другое, если вы творческий человек.. то вполне можно заняться художественной ковкой.

И так, давайте рассмотрим пошаговый процесс сборки горна.

Материалы

уголок
проф-труба
листовой металл 2 мм
огнеупорный кирпич
газовая горелка
баллон с газом (ПРОПАН)

Инструменты

сварочный инвертор
дрель
УШМ (болгарка)
линейка и маркер
молоток
хомутатель или плоскогубцы

Пошаговая инструкция по сборке кузнечного газового горна своими руками.

Первым делом делаем основание камеры из уголка 50х50, в местах сгиба нужно выпилить угол. Сгибаем. Получилось основание для укладки огнеупорного кирпича. Нижнюю часть завариваем листовым металлом 2 мм. Выкладываем огнеупорный кирпич. Привариваем ножки из про-трубы. Затем необходимо сделать отверстие в основании под установку сопла газовой горелки. Сверлим отверстия в кирпиче. Так же нужно прожечь отверстие в металле. Устанавливаем горелку. Затем навариваем уголки по углам и делаем стенки с крышей. Верхнюю часть гона следует покрыть металлом 2 мм. Рукоять газовой горелки прикручиваем и фиксируем к основанию ножек горна. Далее останется только подсоединить через гибкий резиновый шланг газовый баллон и модно начинать работать с металлом, к примеру из куска железа выковать нож. Вот такой кузнечный газовый горн запросто можно сделать своими руками и заняться к примеру художественной ковкой малых изделий из металла.

Виды газовых горелок

Существует несколько конструктивных разновидностей пропановой горелки:

Вихревая

Потоки воздуха перемешиваются направляющими спиральными пластинами. Полностью перемешивание проходит в области устья, что обеспечивает отличное регулирование при минимальных потерях давления. Но изготовление подобной горелки трудоёмкое из-за сложности конструкции.

Инжекционная газовая горелка

Её особенности: самостоятельное затягивание газа, простота конструкции и низкая экономичность (соотношение компонентов регулируется в небольшом диапазоне значений). Изготовленная своими руками, она повлечёт работу при недостатке воздуха.

Тангенциальный тип

Течение газа происходит вдоль оси, потока воздуха — по касательной относительно корпуса смесителя. Отличается интенсивностью смешивания и высокой потерей давления, обусловленной завихрениями. Воздух в горн подаётся неравномерно, его больше в области контакта нагреваемой заготовки с подом печи. Это приводит к повышению угара и образования окалины. Хороши такие горелки своей простотой и надёжностью.

Сочетание тангенциального и прямого подвода обеспечивает наилучшую регулируемость горючей смеси: длина факела изменяется в зависимости от количества воздуха, который подаётся между внутренним и внешним каналами. Это даёт возможность контролировать время нагрева деталей для ковки. Отличается большими размерами, что не подходит для использования в малых горнах, и технической сложностью изготовления.

Устройства, работающие на газе

Отличительной чертой данного вида горнов является то, что подготовить их к работе намного проще, чем кузнечные горны, работающие на твердом топливе.

Если говорить о конструкции горнов газового типа, она состоит из таких элементов:

Камера. Для ее изготовления используется материал, обладающий огнеупорными свойствами. С внешней стороны камера обкладывается сталью с жаростойкими свойствами.
Заслонка передняя. Ее открывание обеспечивается посредством использования противовеса или шарниров. Для того чтобы имеет возможность наблюдать за тем, что происходит внутри камеры, в одной из ее стен монтируется небольшое смотровое окно.
Под. Для его изготовления используется шамотный кирпич, обладающий жаростойкими свойствами.
Горелка. Возможно использование горелок нескольких типов. При определении типа горелки главным фактором является разновидность газа, который используется. Например, если в качестве топлива применяется смесь пропан-бутана, используется горелка диффузного типа. Горелки этого типа гарантируют равномерность нагрева рабочей заготовки, а также образование минимального количества угара.
Редуктор смесительный. Воздух входит в газовую смесь, которая находится в баллоне.
Сопло. Его форма имеет непосредственную зависимость от формы заготовок, которые будут использоваться в процессе работы.
Решетка колосников. Ее предназначение заключается в повышении показателя тяги, а также в обеспечении сбора окалин.
Вентилятор. С его помощью воздух нагнетается к горелке.

Использование газовых горнов возможно при соблюдении таких правил безопасности:

помещение кузнецы необходимо периодически проветривать, дабы предотвратить скопление газа;
возле горна не допускается располагать устройства, в которых находится кислород или смеси, содержащие его;
посредством использования газоанализатора необходимо проверить окончательное сжигание газа перед новым запуском горна.

Устройство горна

Классический производственный горн устроен следующим образом, см. рис справа:

Устройство кузнечного горна

стол горна из огнеупорного материала;
топливник (очаг) с колосниковой решеткой;
воздушная камера;
воздушный дренаж;
подающий воздуховод;
воздушный вентиль;
камера (шатер) горна;
окно для подачи длинномерных заготовок;
зонт горна;
дымоход (газоотвод);
съемное горнило;
закалочная ванна (бадья, лохань);
газовоздушная камера.

Принцип действия горна

Чтобы самому сделать горн и успешно им пользоваться, разберемся, как работает горн, что в нем к чему и что в нем можно удешевить и упростить в условиях домашнего использования без ухудшения качества обработки металла. В основе работы горна лежит химическая реакция горения углерода 2C + O2 = 2CO2 + 188,1 ккал. По ее энерговыходу (94,05 ккал/моль, т.е. 12 г С, полностью сгорев, дадут 94,05 ккал тепла) видно, что углерод – весьма сильный восстановитель, т.е. жадно соединяется с кислородом.

Это свойство углерода с незапамятных времен используется в металлургии для выплавки железа и других металлов: их руды часто представляют собой соответствующие окислы или их производные соединения. Углерод бесцеремонно обирает себе кислород, и обездоленному металлу не остается ничего иного, кроме как выделиться в свободном виде.

В кузнечном горне восстановительная способность углерода также используется отчасти, как препятствующая окислению заготовки. Попросту, чтобы металл не сгорел. Но не менее здесь важна высокая теплотворная способность углерода: поддувая в массу топлива достаточно воздуха, чтобы углероду его хватило, можно сжечь его довольно быстро, а большое количество выделившегося тепла и температуру разовьет высокую.

Дутье в горн регулируют таким образом, чтобы кислорода топливу чуть-чуть не хватало, это полностью предотвратит окисление металла. Однако, если заготовку в горне передержать, то пойдет науглероживание: металл, особенно сталь, станет, как говорят, пересушенным – чрезмерно, непропорционально возрастанию твердости, хрупким. Пример совершенно пересушенного железа – чугун. В металлургии, чтобы получить из него конструкционную сталь, расплавленный чугун подвергают переделу: в конверторе или иным способом вводят в него кислород, отнимающий лишний углерод.

Нагрев заготовки в кузнечном горне

От кузнечной печки требуются два главных и единственных свойства: давать очень высокую температуру, вплоть до 1200 – 1500°С и возможность поддерживать нужную температуру в течение определенного времени. Иными словами, нам нужен сильный и ровный жар.

При какой температуре металлы поддаются ковке, то есть начинают быть пластичными? Это у всех металлов и сплавов по-разному. А вот визуальный признак того, что металлическая деталь нагрелась до нужной температуры, тоже общий – это оранжевый цвет детали.

Все металлы отвечают на нагревание изменением цвета от темно-красного до пронзительно-белого. Так вот оранжевый цвет – это сигнал, что можно начинать настоящую кузнечную работу по металлу.

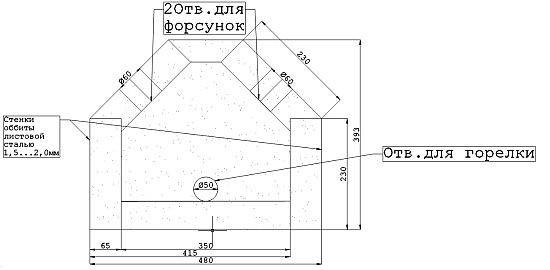

Чертеж кузнечного горна.

Единственный металл, который ведет себя довольно подло и не меняет своего цвета при нагревании – это алюминий. Он не самый легкий металл для ковки и сварки в принципе, с алюминием нужно знать и применять множество специальных требований.

Так вот отсутствие оранжевого цвета в то время, как он уже нагрелся для ковки – значительный фактор, затрудняющий работы с этим капризным металлом и его сплавами. Ведь и перегреть нельзя. Недогреть – тоже никуда не годится.

Виды горелок, применяемых для сжигания газа

С выбором оптимального исполнения горелки горна связаны вопросы величины угара металла во время нагрева под ковку, интенсивность поверхностного окалинообразования, а также суммарное потребление газа. Для горнов закрытого типа требуются горелки короткого пламени, которые обеспечивают быстрое и интенсивное перемешивание горючей смеси. Именно тогда КПД будет максимальным, а удаление продуктов сгорания из рабочей камеры горна – равномерным и эффективным.

Таким образом, газовая горелка должна обеспечивать:

Наибольший угол наклона готовой газовоздушной смеси при входе в рабочее пространство горна.
Высокую скорость выхода струи при малой её высоте и большой ширине.
Безопасность поджига газа.
Устойчивость процесса горения.
Нечувствительность к повышенной влажности внутри горна.
Безопасность при так называемом «обратном ударе», когда внезапное изменение направления тяги может погасить факел, что практически сразу же приведёт к взрыву в горне горючей смеси.

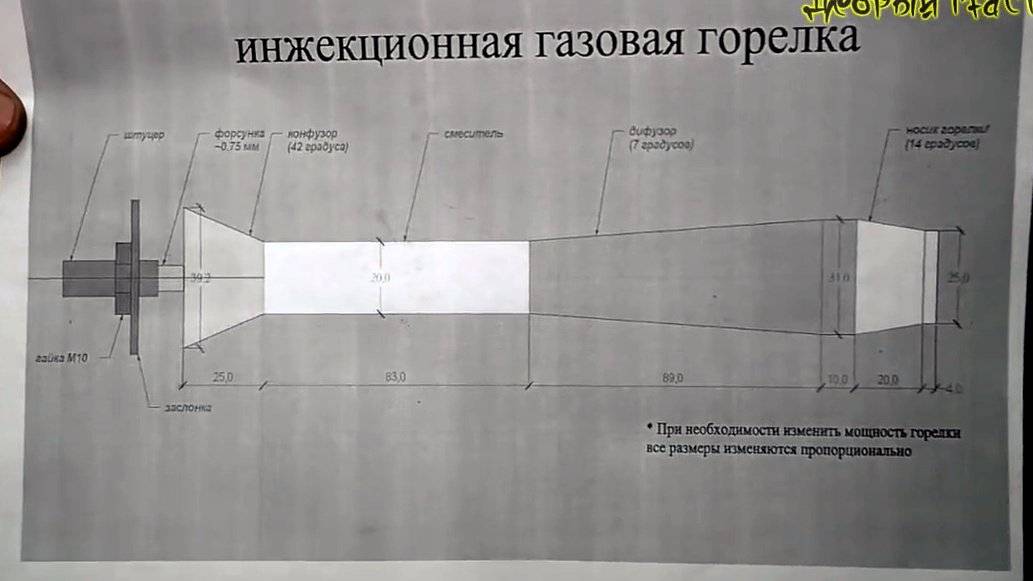

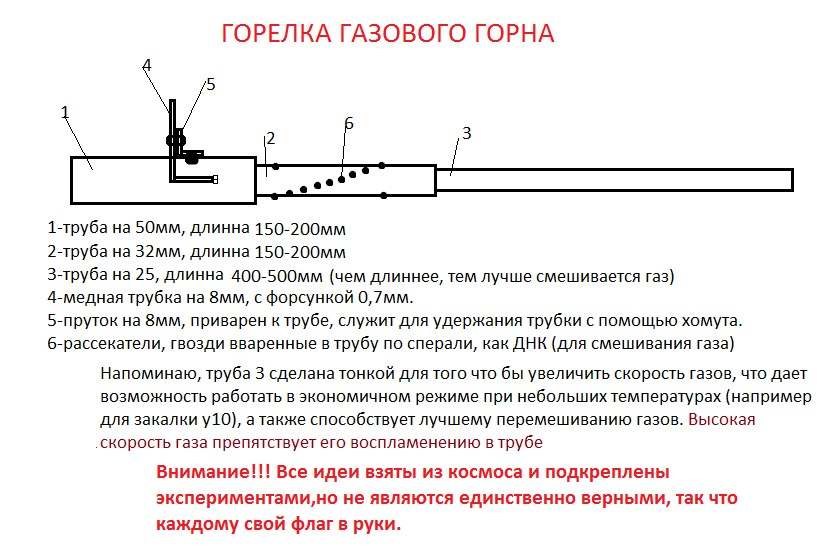

Чертежи газовых горелок

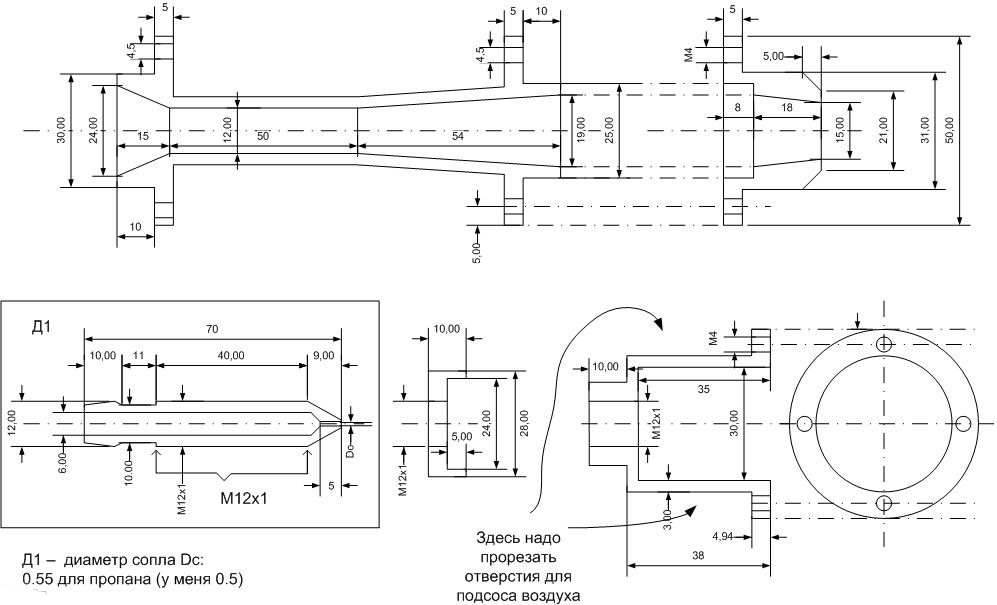

Чертеж газовой горелки

Чертеж горелки для кузнечного горна

Эскиз для самодельной газовой горелки

Таким образом, для сжигания пропана (из баллона или газопровода) применяются:

Инжекторные горелки, обеспечивающие самозасасывание газа. При своей простоте они отличаются низкой экономичностью, поскольку допускают регулировку соотношения компонентов для сравнительно небольшого диапазона значений. Относительно горна, изготовленного своими руками, это чаще всего приводит к необходимости работать с недостатком воздуха;
Горелки тангенциального типа (осеструйные), когда газ течёт вдоль оси, а воздушный поток – по касательной к корпусу смесителя. Смешивание здесь происходит довольно интенсивно, но и потери давления из-за завихрений также велики. Это сказывается на неравномерности количества подаваемого в горн воздуха, причём оно наибольшее там, где происходит контакт нагреваемого металла с подом горна. Соответственно, возрастают угар и образование окалины. Положительное качество тангенциальных горелок – их простота и надёжность;
Вихревые горелки, где для перемешивания потоков используются направляющие спиральные пластины. В таких вариантах полное смешивание происходит только в устье, поэтому регулирование работой в данном случае – наилучшее, а потери давления практически отсутствуют. Некоторым недостатком считается конструктивная сложность, из-за чего даже при наличии чертежей изготовить вихревую горелку для горна в условиях домашней мастерской очень трудоёмко;
Комбинированные горелки, которые сочетают в себе тангенциальный и прямоточный подвод. Регулируемость горючей смеси – наилучшая, поскольку изменением количества подаваемого между внутренним и внешним каналами воздуха можно регулировать длину факела в горне и, следовательно, управлять временем нагрева заготовок под ковку. Недостаток таких исполнений – большие габариты, что для малых горнов может оказаться неприемлемым. Также в минус можно поставить техническую сложность изготовления горелки с двойным потоком.

Нюансы и инструкция по эксплуатации

Пропановая горелка относится к опасным устройствам, в связи с чем, работая с ней, нужно выполнять правила эксплуатации и пожарной безопасности

Горелка кровельная пропановая, инструкция по применению:

Осторожно и плотно накручивают сопло на форсунку. Подключают к штуцеру резака шланг, закрепляя его специальным хомутом

Обычно они в комплекте не поставляются и потребуется их приобрести отдельно. Закрепляют второй конец шланга на газовом сосуде. Проверяют плотность и надежность соединений, при закрытом регуляторе пламени. С помощью мыльной воды проверяют плотность соединения и газовоздушные утечки, а при открытом газовом вентиле на баллоне. Плавно проворачивают против часовой стрелки газовый регулятор и поджигают горелку

Запрещено направлять факел на пожароопасные материалы. После окончания работ закрывают свой газовый кран на сосуде. Когда пламя горелки погасло, закрывают регулятор факела резака и дают ему остыть.

Опасные и вредные производственные факторы при работе на кровле с пропановой горелкой:

Возникновение пожароопасной ситуации;
взрыв газовой емкости;
ожоги от открытого огня;
термический ожог от нагретых поверхностей резака.

Горн на отработанном масле

Учитывая, что нефтепродукты дорогие, выгодно использовать горн на отработанном масле. Чтобы изготовить горн на отработке используются детали, отслужившие свой срок. После переработки печей, проявился существенный недостаток — отработанная смесь плохо зажигалась. Чтобы устранить эту проблему, в горн на отработке был встроен дополнительный отсек. Здесь происходит предварительный подогрев масла углем или дровами. Для улучшения горения, топливная отработка проходит через фильтры, в нее добавляется солярка или бензин.

Как результат, горн на отработке имеет преимущества в виде желтого огня и стабильной температуры.

Изготовить его можно своими руками:

Изготовление идет из шамотного кирпича, габаритами: 85×48×40 см.
Свод выполняется в виде арки, для удержания температуры.
Корпус полностью оббит листами железа. На боковые стороны используется толщина 1,5 мм, а верх и низ подбиваются листами 2 мм.
Опоры изготавливаются из уголков исходя из веса конструкции.

В камеру, вентилятором, ведется нагнетание воздуха. На возвышении установлен резервуар с отработкой. Из него масло по трубопроводу попадает в камеру, где подхватывается воздухом, который движется под давлением 2 атм. Отработка разбивается и подается в форсунку.

Схема печи на отработке:

Изготовление твердотопливного горна

Горение твердого топлива само по себе не может дать нужную температуру, поэтому для ее повышения такие конструкции должны иметь дополнительно систему подачи воздуха. Устройство самой печи так же будет зависеть от личных предпочтений и размеров обрабатываемых заготовок.

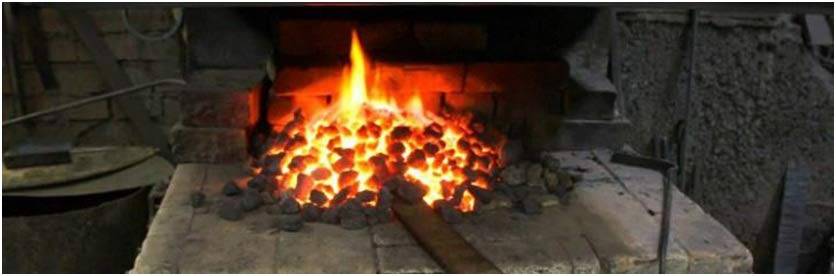

Открытый горн на твердом топливе

В старых мастерских ранее для этого использовали меха, качая которые создавали мощную струю воздуха, подающуюся в очаг.

Как собрать такой твердотопливный кузнечный горн?

Самая простая конструкция — открытая сверху печь, установленная на улице. Ее преимущество в том, что не нужно заморачиваться обустройством мощной вентиляции.

Изначально заливается бетонное основание, желательно с армированием.
На нем изначально собирают основание, используя обычный стеновой кирпич. Такой стол может быть любой удобной высоты. При этом нужно в одной из стенок оставить отверстие. Так называемое поддувало. В итоге должен получиться квадрат или прямоугольник.
Следующий шаг сборка собственно нижней поверхности печи (под). Ее собирают из огнеупорного кирпича, который укладывают на основания, например, со стальных уголков.
По центру будущего очага оставляют отверстие под колосник. Для изготовления этого элемента используют термостойкий материал. Отлично подойдет чугунная плита от старой печи. В ней нужно просверлить предварительно отверстия.
Когда колосник установлен, складывают стенки с того же огнеупорного кирпича.
В одной из стен делают отверстие под систему подачи воздуха. Его можно высверлить, используя дрель и алмазную коронку. Или же заранее оставить при кладке.
Если собирают верх, то придется сложить и дымоход, иначе в закрытой печи, да еще и в помещении, не будет тяги.

Когда работы окончены, монтируют систему подачи воздуха. Здесь можно установить электрический вентилятор в трубе. Или же сконструировать кузнечные меха, как показано на видео:

Такое простейшее устройство вполне подойдет для ковки своими руками. Несмотря на примитивную конструкцию, такими печами пользовались на протяжении сотен лет, хотя имеются и недостатки.

Главный недостаток — это сложности в контролировании процесса и неравномерности нагревания заготовок. Также довольно низкое полезное действие в сравнении с газом и более высокий расход топлива.

Практические газовые нюансы

Зачем и почему? Во-первых, это вещь недешевая. Во-вторых, конструкция газовой горелки не слишком сложная, она будет вам по плечу, обещаем

Перед тем, как сделать газовую горелку своими руками, нужно принять во внимание кое-какую специальную информацию

Особенности газовых горелок:

Первым делом – материал, из которого должно быть сделано сопло. Только тугоплавкий металл, ведь ваше устройство должно выдавать по-настоящему высокие температуры – вплоть до 1000°С, поэтому сопло должно быть устойчивым с таким температурам.
Не экономим на кране, ведь от его качества будет зависеть ваша безопасность. Если вдруг начнется утечка, подача газа мгновенно перекрывается с помощью крана. Кран должен быть качественным, он не должен пропускать.
Еще один элемент устройства, качество которого должно быть самым высоким – узел подключения к газовому баллону с редуктором или без него, если баллончик небольшого размера – тогда он с клапаном. Помним, что подавляющая часть аварий с «газовой» подоплекой происходит именно из-за дефектного запорного аппарата.
Чаще всего используется пропан – это для вашей информации.
По своей сути газовая горелка – это форсунка испарительного типа.
Газовая горелка для пайки своими руками в принципе ничем не отличается от устройства для закаливания металлических деталей, так что она может быть сделана для самого разнообразного применения.

Как устроена газовая горелка?

Механизм действия устройства инжекторного типа:

Газ подается по шлангу в результате давления, которое образуется в процессе испарения сжиженного газа внутри баллона. Этого давления вполне достаточно, чтобы газа поступающего газа хватало для возникновения и поддержки ровного постоянного пламени. Не на всех баллонах имеется редуктор, в этом случае поступление газа может регулироваться рабочим краном.
Запорный кран – ни в коем разе не рабочий, у него совершенно другая функция, он крепится на вентиль баллона с единственной задачей – открывать или закрывать подачу газа.
Струя газа подается в насадку через трубку подачи газа. Эта трубка переходит в ниппель, который формирует направление пламени. Этот ниппель вместе с трубкой подачи газа расположен в специальном вкладыше, функция которого – смешивание газа с воздухом.
Вкладыш вместе с ниппелем и трубкой подачи газа регулируется винтом. Лучше всего делать устройство сборно-разборным, так как ниппель необходимо чистить в обязательно порядке.
После формирования во вкладыше смесь газа и воздуха подается в специальное сопло насадки, в которое подается дополнительная порция кислорода из атмосферного воздуха. В насадке нужны вентиляционные отверстия, они позволят сделать пламя более ровным и стабильным.

Нюансы и инструкция по эксплуатации

Горелка кровельная пропановая, инструкция по применению:

Опасные и вредные производственные факторы при работе на кровле с пропановой горелкой:

Возникновение пожароопасной ситуации;
взрыв газовой емкости;
ожоги от открытого огня;
термический ожог от нагретых поверхностей резака.

Выводы и полезное видео по теме

В видеоролике пойдет речь о том, как самостоятельно сделать газовую горелку на пропане:

Имея под рукой небольшой запас инструментов, схему газовой горелки и необходимые материалы, собрать пропановую горелку сможет каждый домашний умелец

При этом важно соблюдать правила пожарной безопасности и использовать только качественные материалы, разрешенные к применению в системе бытового газоснабжении. Но если вы не уверены в собственных силах, такое устройство лучше приобрести в магазине

Если вам приходилось самостоятельно собирать пропановую горелку, пожалуйста, поделитесь своими знаниями с нашими читателями, расскажите, на каком варианте остановились именно вы. Почему его выбрали и были ли трудности в процессе работ. Возможно, у вас есть схема устройства и фото готовой самоделки – прикладывайте наглядную информацию в обсуждении материала.

Инжекционная газовая горелка для кузнечного горна своими руками: руководство по изготовлению

Какую делать?

Изготовление и установка горелки в закрытый газовый горн

Шаг 12: Использование горна
