Гибридный инвертор для солнечных батарей — выбор и принципы устройства

Плюсы и минусы преобразователей со встроенным контроллером

К преимуществам моделей относят:

• возможность параллельной работы в системах с разным напряжением;
• управление выходным напряжением — можно переключаться между линейным и фазным;
• тихая работа;
• экологичность — прибор не выделяет вредные вещества при работе;
• простота монтажа — встроенный контроллер заряда исключает необходимость установки ещё одного устройства;
• компактность — корпус большинства моделей не больше современного кондиционера.

Среди минусов отмечают:

• обязательное питание через внешнюю электросеть. Если в ней нет напряжения, преобразователь не будет работать исключительно на альтернативном источнике энергии;
• полная разрядка аккумуляторов вызовет сбой всей электросистемы владельца;
• выход из строя отдельно контроллера или преобразователя вынуждает владельца заменить устройство целиком, а это дорого.

Наличие инвертора необходимо:

1. Для обеспечения круглосуточного бесперебойного питания в сети, использующей централизованную подачу энергии параллельно с аккумуляторами.
2. В сетевых системах электроснабжения – совместная работа сетевого on-grid инвертора и центральной электросетью.
3. Для систем, где основным или единственным источником электроэнергии выступают фотоэлектрические панели или ветряки.
4. В гибридных и комбинированных системах электроснабжения, совместная работа ВИЭ с центральной сетью.
5. На других объектах с автономным электропитанием, построенных по принципу off-grid систем.
6. В мобильных комплексах на базе солнечных панелей, использующихся автомобилистами и любителями многодневных пеших турпоходов.

Какую солнечную панель выбрать?

Выбор солнечных панелей для загородных домов на широте 45-60° не труден. Здесь стоит рассматривать лишь два варианта: поликристаллические и монокристаллические кремниевые панели.

При дефиците места предпочтение лучше отдать более эффективным моделям с односторонней ориентацией кристаллов, при неограниченной площади рекомендуется приобрести поликристаллические батареи.

Ориентироваться на прогнозы аналитических компаний развития рынка солнечных панелей не стоит, ведь лучшие их образцы, возможно, ещё не изобретены

Выбирать конкретного производителя, требуемую мощность и дополнительное оборудование лучше при участии менеджеров компаний, занимающихся продажей и установкой такого оборудования. Следует знать, что качество и цена фотоэлектрических модулей у крупнейших производителей отличаются мало.

Следует учитывать, что при заказе комплекта оборудования «под ключ», стоимость самих солнечных панелей будет составлять всего лишь 30-40% от общей суммы. Сроки окупаемости таких проектов составляют 5-10 лет, и зависят от уровня энергопотребления и возможности продажи излишков электроэнергии в городскую сеть.

Некоторые мастера предпочитают собирать солнечные батареи собственноручно. На нашем сайте есть статьи с подробным описанием технологии изготовления таких панелей, их подключению и обустройству отопительных гелиосистем .

Советуем ознакомиться:

1. Как сделать солнечную батарею своими руками: инструктаж по самостоятельной сборке
2. Солнечные системы отопления: разбор технологий обустройства отопления на базе гелиосистем
3. Схема подключения солнечных батарей: к контроллеру, к аккумулятору и обслуживаемым системам

Виды инверторов для СЭС

Существует несколько разновидностей сетевых инверторов, отличающихся некоторыми особенностями конструкции и назначением. При сборке комплекса солнечных батарей используются различные варианты, требующие от владельца правильного понимания специфики и особенностей их работы. Прежде всего, инверторы различают по форме выходного сигнала:

• синусоидальные
• прямоугольные
• псевдосинусоидальные

Синусоидальные

Наиболее предпочтительным вариантом конструкции является синусоидальный инвертор солнечных батарей. Он способен выдать наиболее качественную форму сигнала, оптимальную для всех бытовых приборов, технических и электронных устройств.

Прямоугольные

Инверторы с прямоугольным сигналом — самые дешевые, но их рекомендуют применять только для простых осветительных приборов. Многие виды бытовой техники от таких источников не могут работать.

Псевдосинусоидальные

Псевдосинусоидальные приборы — это компромисс между первым и вторым видами, способными работать с любыми устройствами. Однако, для работы с некоторыми чувствительными видами потребителей их лучше не использовать. Кроме того, от псевдосинусоидальных инверторов могут возникать помехи и шумы.

Кроме этого, есть инверторы, предназначенные для работы в разных условиях. Рассмотрим их внимательнее:

Сетевые

Обычно сетевой энергией пользуются в дневное время, когда аккумуляторы солнечных батарей заряжаются. Ночью происходит переход на автономное питание, до того момента, когда заряд АКБ будет исчерпан. В дневное время возможна отдача энергии в сеть, если заряд батарей полон. Эту функцию также используют, если мощность солнечных батарей значительно превышает потребности дома.

За рубежом существуют такие программы и тарифы, где отданная энергия учитывается и оплачивается владельцу солнечной батареи. В нашей стране таких возможностей пока нет, поэтому сетевые инверторы для солнечных электростанций используются только для питания потребителей и переключения режима подачи энергии.

Этот вид приборов считается наиболее удачным, поскольку работает с перерывами и обладает высокой долговечностью. Его недостаток состоит в необходимости иметь параллельное подключение к централизованному источнику.

Автономные

Такая схема предполагает высокие нагрузки, поэтому мощность инвертора подбирается с определенным запасом. Кроме того, необходимо обеспечить параметры инвертора, превышающие пусковой ток наиболее мощного потребителя

Это важно, поскольку пиковое значение способно вывести устройство из строя

Например, холодильник или кондиционер при запуске превышает рабочую мощность в 10 раз, поэтому иметь определенный запас надо обязательно. Перед покупкой следует выполнить подсчет суммарной мощности всех потребителей и учесть пиковые пусковые нагрузки. Кроме того, надо прибавить запас на компенсацию падения выходной мощности со временем.

Солнечный инвертор Sila 3000

Одним из наиболее востребованных устройств считается гибридный солнечный инвертор Sila 3000, отзывы о котором свидетельствуют о высоких эксплуатационных возможностях. Например, при номинале 2,4 кВт, эти инверторы способны кратковременно давать 3 кВт без отрицательных последствий для себя. При возникновении пиковых пусковых нагрузок, гибридные солнечные инверторы Sila 3000 могут выдержать изменение режима работы. Несмотря на то, что они изготовлены в Китае, долговечность и надежность приборов весьма положительно оцениваются пользователями.

Выбор инвертора

Рассмотрим, как надо выбирать сетевой солнечный инвертор. Оптимальный вариант — приобретение готового комплекса приборов с подобранными параметрами. Выбор отдельного инвертора представляет собой задачу, довольно сложную для неподготовленного человека. Однако, часто приходится покупать прибор под готовый набор солнечных модулей.

Принято руководствоваться следующими показателями:

• согласование входного напряжения и мощности
• способы защиты
• диапазон рабочих температур
• наличие нескольких режимов
• КПД

Необходимо иметь в виду, что многие потребителя в момент запуска создают повышенную пусковую нагрузку. Если мощность инвертора подобрана неправильно, пиковые значения быстро выведут прибор из строя

Кроме этого, надо обращать внимание на допустимые значения температуры, так как инвертор чувствителен к этому показателю

Мощность прибора

Номинал «солнечного» инвертора подбирается из расчета максимальной нагрузки на сеть и предполагаемого времени автономной работы. В пусковом режиме преобразователь способен отдавать кратковременное повышение мощности на момент ввода в эксплуатацию емкостных нагрузок.

Такой период характерен при включении посудомоечных, стиральных машин или холодильников.

При использовании ламп освещения и телевизора подойдет маломощный инвертор на 500-1000 Вт. Как правило, требуется расчет суммарной мощности эксплуатируемой техники. Нужная величина указывается непосредственно на корпусе прибора или в сопроводительном документе.

Полученное значение желательно увеличить на 20-30% – это и будет требуемая выходная мощность инвертора. Например, суммарная мощность оборудования составляет 500 Вт/ч, срок автономной работы – 5 ч. Расчет: 500 Вт/ч*5ч*1,2=3000 Вт/ч

Уровень защиты

Качественный солнечный инвертор должен иметь несколько ступеней защиты. Возможные варианты: система принудительного охлаждения, предупреждение короткого замыкания, защита от провалов и выбросов напряжения в сети.

Немаловажно – наличие герметичного укрепленного корпуса, предупреждающего попадание вовнутрь частиц пыли, влаги. Показатель защиты электрооборудования нормируется согласно стандартизации IEC-952

Индекс обозначается как IP AB, где А – уровень защищенности от проникновения посторонних частиц вовнутрь устройства, В – выносливость к воздействию влагой

Для условий эксплуатации на открытом воздухе подойдут модели с индексом «IP65» – прочность и надежность инвертора допускает его применение во внешней атмосфере.

Рабочая температура и габариты

Широкий интервал значений – показатель достойного качества сборки инвертора. Величина показателя особо актуальна при размещении преобразователя в неотапливаемом помещении.

В «облегченных» моделях отсутствие трансформатора может стать причиной поломки инвертора при подаче высокого пускового тока.

Согласно наблюдениям, один килограмм веса  солнечного преобразователя соответствует выходной мощности 100 Вт. Габариты инвертора определяют способ его монтажа

Коэффициент полезного действия

Специалисты рекомендуют приобретать «конвертеры» тока с КПД от 90%. Только с таким параметром работа гелиосистемы будет эффективной, а ее обустройство целесообразным. Потеря 10% солнечной энергии – недопустимая «роскошь».

К полезным и необходимым «девайсам» относятся:

• автоматическое добавление инверторной мощности к электроэнергии сети;
• регулировка периода зарядки аккумуляторной батареи;
• выбор приоритетного источника тока;
• поддержание работы с аккумуляторами разного типа (щелочными, литий железно-фосфатными, гелиевыми, AGM, кислотными);
• возможность комбинированной работы с сетевым преобразователем;
• установка показателя напряжения – предупреждение «скачков» сетевого напряжения;
• возможность модернизации инвертора за счет обновления прошивок.

Современные преобразователи могут подключаться к ПК для программирования и мониторинга.

Для отслеживания работы оборудования и электросетей компании производители предлагают бесплатное программное обеспечение. Интересная опция – возможность отправки СМС-оповещения о состоянии системы по запросу пользователя

Схема устройства солнечной электростанции

Рассмотрим, как устроена и работает гелиосистема для загородного дома. Главное ее назначение – преобразовать энергию солнца в электричество 220 В, которое является основным источником питания для домашних электроприборов.

Основные части, из которых состоит СЭС:

1. Батареи (панели), преобразующие солнечное излучение в ток постоянного напряжения.
2. Контроллер, регулирующий заряд АКБ.
3. Блок аккумуляторных батарей.
4. Инвертор, преобразующий напряжение АКБ в 220 В.

Конструкция батареи продумана таким образом, что позволяет оборудованию функционировать в различных погодных условиях, при температуре от -35ºС до +80ºС.

Выходит, что правильно установленные солнечные батареи будут работать с одинаковой производительностью и зимой, и летом, но при одном условии – в ясную погоду, когда солнце отдает максимальное количество тепла. В пасмурную эффективность работы резко снижается.

Эффективность СЭС в средних широтах велика, но не настолько, чтобы полностью обеспечивать электричеством большие дома. Чаще гелиосистема рассматривается как дополнительный или резервный источник электроэнергии

Вес одной батареи на 300 Вт равен 20 кг. Чаще всего панели монтируют на крышу, фасад или специальные стойки, установленные рядом с домом. Необходимые условия: разворот плоскости в сторону солнца и оптимальный наклон (в среднем 45° к поверхности земли), обеспечивающий перпендикулярное падение солнечных лучей.

При возможности устанавливают трекер, отслеживающий движение солнца и регулирующий положение панелей.

Верхняя плоскость батарей защищена закаленным противоударным стеклом, которое легко выдерживает удары града или тяжелые снежные наносы. Однако необходимо следить за целостностью покрытия, иначе поврежденные кремниевые пластины (фотоэлементы) перестанут работать

Контроллер выполняет насколько функций. Кроме основной – автоматической регулировки заряда АКБ, контроллер регулирует подачу энергии от солнечных батарей, предохраняя тем самым аккумулятор от полной разрядки.

При полном заряде контроллер автоматически отключает АКБ от системы. Современные устройства оборудованы панелью управления с дисплеем, показывающим напряжение батарей.

Для самодельных гелиосистем лучшим выбором являются гелевые аккумуляторы, отличающиеся сроком бесперебойного функционирования 10-12 лет. После 10-летней работы их емкость уменьшается примерно на 15-25 %. Это необслуживаемые и абсолютно безопасные устройства, не выделяющие вредных веществ.

Зимой или в пасмурную погоду панели также продолжают работать (если их регулярно очищать от снега), но выработка энергии снижается в 5-10 раз

Задача инвертеров – преобразовывать постоянное напряжение от АКБ в переменное напряжение 220 В. Они отличаются такими техническими характеристиками, как мощность и качество получаемого напряжения. Синусовое оборудование способно обслуживать наиболее «капризные» к качеству тока приборы – компрессоры, бытовую электронику.

Обзор бытовой СЭС:

Стоит знать, что бытовые электростанции способны обслуживать постоянно работающий холодильник, периодически запускаемый погружной насос, телевизор, систему освещения. Чтобы обеспечить энергией функционирование котла или даже микроволновки, потребуется более мощное и очень дорогое оборудование.

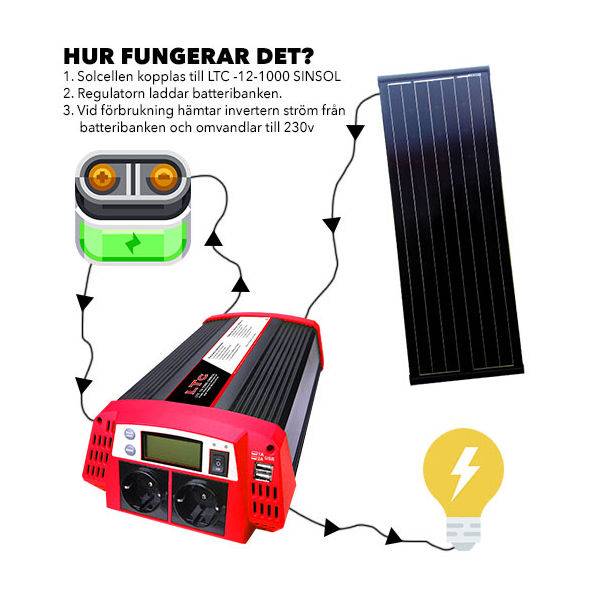

Простейшая схема солнечной электростанции, включающая главные составные элементы. Каждый из них выполняет свою функцию, без которой работа СЭС невозможна

Существуют и другие, более сложные схемы сборки солнечных электростанций, однако данное решение является универсальным и наиболее востребованным в быту.

Подключение инвертора к солнечной батарее

Инвертор является устройством, работающим в комплексе с другими элементами солнечной электростанции, которыми являются:

• Солнечная панель – источник электрической энергии;
• Аккумуляторная батарея – накопитель выработанной энергии;
• Контроллер заряда – отвечает за состояние аккумуляторных батарей, контролирует режим их работы — «заряд-разряд»;
• Провода и кабели – обеспечивают соединение всех устройств в единую электрическую цепь;
• Несущие конструкции – обеспечивают надежное крепление монтируемого оборудования, некоторые устройства, позволяют регулировать положение солнечных панелей в пространстве, в соответствии с расположением солнца.

Подключение инвертора в схему работы электрической станции, зависит от типа устройства, т.е. способности работать по отношению к внешней электрической сети.

Подключение, в зависимости от типа инвертора, выполняется по следующей схеме, для:

• Автономных («off grid») моделей.

• Сетевых («on grid») моделей.

  Модели данного типа устанавливаются между нагрузкой и аккумулятором, зарядка которого также осуществляется через контакты инвертора. У некоторых моделей, как показано на рисунке, может быть предусмотрен отдельный вход для подключения к электрической сети переменного тока, для обеспечения зарядки аккумуляторов, в случае невозможности их заряда от солнечных батарей.

  Инверторы данного типа, включаются в электрическую цепь между солнечной батарей и элементами нагрузки и внешней электрической сетью. У данного типа устройств не предусмотрено подключение аккумуляторных батарей. В случаях, когда количество вырабатываемой электрической энергии превышает требуемые значения, излишки перераспределяются во внешнюю сеть.

  Гибридных («hybrid») моделей.

Гибридный тип подобных устройств, предполагает установку инвертора между аккумуляторами, внешней сетью и нагрузкой одновременно.Использование инвертора, в схемах солнечных электростанций, позволяет осуществлять их работу в автоматическом режиме, что значительно упрощает их использование и расширяет сферу применения.

Классификация

Инвертор подбирают исходя из задач, которые он должен решать. Также на выбор модели влияет наличие источника переменного тока в месте его установки.

Среди инверторов различают:

1. Сетевые. Преобразовывают постоянный ток в переменный 220 В 50Гц. В общей системе электрификации дома работают без накопителей энергии (аккумуляторных батарей). При недостаточной генерации электричества, переключаются на питание от городской сети. При переработке энергии могут отдавать ее обратно в сеть.
2. Автономные устройства. Так же как и сетевые перерабатывают постоянный ток в переменный. При этом их подключают к аккумуляторным накопителям, и когда происходит нехватка возобновляемой энергии — включается питание от батарей. Данные инверторы могут выдавать обычную и модифицированную синусойду переменного тока. Устройства с модифицированной синусойдой стоят много больше, так как они способны питать разные бытовые приборы без вероятности их поломки.
3. Комбинированные устройства. Объединяют в себе достоинства сетевых и автономных аппаратов. Выдают ток синусоидальной формы высокого качества. Могут работать в цепочке с аккумуляторными батареями. Отдают излишки электроэнергии на экспорт.

Раньше избыток производимого электричества от ветряных генераторов или солнечных панелей необходимо было «выпускать» в защитные электрические потребители. Например, излишки электричества от ветряков пускали на обогрев водяных тенов, чтобы снять нагрузку с мотора генератора. С 6 февраля 2021 года все избытки электроэнергии можно продать государству на договорной основе. < При этом на вашем участке или в доме устанавливают дополнительный счетчик, который считает Квт экспортного ток. Также принято различать инверторы по количеству фаз, которые выдает устройство на выходе:

• однофазные 220В;
• трехфазные 380В.

Еще один важный показатель — максимальная мощность инвертора. То есть, то количество тока, которым устройство может обеспечить разное количество бытовых потребителей. Согласно этому параметру можно составить следующую классификацию:

1. Мощностью до 500 Вт. Такое устройство может вырабатывать электричество для небольшого дачного дома или подсобного хозяйства. Он хорошо подойдет для обеспечения работы осветительных приборов на участке.
2. Мощностью до 2.5 Квт. Эти аппараты выбирают для работы устройств в домах, без подсоединения отопительных устройств.
3. Мощностью до 4.5 Квт. Такие устройства могут покрыть потребности в электроэнергии практически в любом доме или на садовом участке.

Существуют и более мощные устройства, однако они стоят очень дорого, поэтому в рамках данной статьи мы не будем их рассматривать.

Обзор популярных гибридных преобразователей

Среди потребителей хорошие отзывы получили инверторы иностранных компаний: Xtender (Швейцария), Prosolar (Китай), Victor Energy (Голландия), SMA (Германия) и Xantrex (Канада). Отечественный представитель – МАП Sine.

Линейка многофункциональных инверторов Xtender

Гибридный преобразователь Studer от компании Xtender – воплощение швейцарского стандарта качества в силовой электроники. Солнечные инверторы серии Xtender отличаются показательными прочностными характеристиками и обширной функциональностью.

Многообразие моделей: ХТS – маломощные представители, ХТМ – модели средней мощности, ХТН – высокомощные инверторы.

Диапазоны мощностей Xtender: ХТS – 0,9-1,4 кВт, ХТМ – 1,5-4 кВт, ХТН – 3-8 кВт. Напряжение на выходе – 230 Вт, частота – 50 Гц

Каждой серии гибридных преобразователей Xtender присущи следующие характеристики и опции:

• чистая синусоида подачи;
• «подмес» мощности к сети от аккумулятора;
• при снижении сетевого напряжения потребление от центрального электроснабжения сокращается;
• два режима выбора приоритета: первый – «мягкий» с подпиткой от сети в пределах 10%, второй – полное переключение на аккумулятор;
• многообразие инстайллерских настроек;
• управление работой резервного генератора;
• режим ожидания с широким диапазоном регулирования;
• удаленный мониторинг параметров системы.

Во всех модификациях есть функция Smart Boost –подключение к разным «поставщикам» питания (генераторная установка, сетевой инвертор) и Power Shaving – гарантированное покрытие пиковых нагрузок.

Оптимальные преобразователи Prosolar Hybrid

Модель китайского производства имеет хорошие характеристики и приемлемую стоимость (около 1200 у.е.). Преобразователь оптимизирует работу солнечных батарей, сохраняя неизрасходованную энергию в аккумуляторе.

Технические характеристики: форма напряжения – синусоида, КПД преобразования – 90%, вес установки – 15,5 кг, допустимая влажность – 90% без конденсации, температура -25 °С – +60 °С

Отличительные особенности:

• опция отслеживания за точкой граничной мощности солнечной батареи;
• информационный ЖК-дисплей с отображением рабочих параметров системы;
• 3-х уровневое зарядное устройство аккумулятора;
• регулировка максимального тока до 25А;
• коммуникативность инвертора.

Преобразователь подсоединяется к ПК посредством программного обеспечения (поставляется комплектом). Есть возможность модернизации инвертора путем инновационной перепрошивки.

Синусоидальные инверторы Phoenix Inverter

Инверторы Phoenix удовлетворяют высоким требованиям и подходят для производственного применения. Серия Phoenix Inverter выпущена без встроенного зарядного устройства.

Преобразователи оснащены информационной шиной VE.Bus и допускают эксплуатацию в параллельных или трехфазных конфигурациях.

Диапазон мощностей модельного ряда – 1,2-5 кВт, КПД – 95%, тип напряжения – синусоида.

В таблице приведены характеристики гибридной модификации инвертора 48/5000 от компании Victron Energy. Ориентировочная стоимость Phoenix Inverter мощностью 5 кВт – 2500 у.е.

Конкурентные преимущества:

• технология «SinusMax» поддерживает запуск «тяжелых нагрузок»;
• два режима сбережения энергии – опция поиска нагрузки и понижение тока холостого хода;
• наличие реле сигнализации – оповещение о перегреве, недостаточном напряжении батареи и т.д.;
• настройка программируемых параметров через ПК.

Для достижения высокой мощности возможно параллельное подключение к фазе до шести преобразователей. Например, комбинация из шести приборов номиналом 48/5000 способна обеспечить выходную мощность – 48кВт/30кВА.

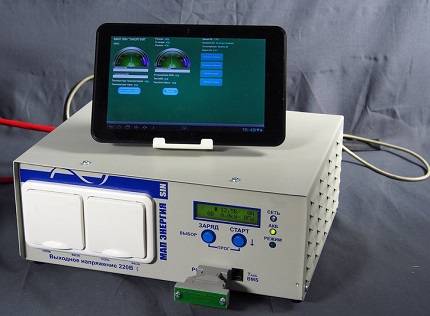

Отечественные приборы МАП Gibrid и Dominator

Компания МАП «Энергия» разработала две модификации гибридного преобразователя: Gibrid и Dominator.

Диапазон мощностей оборудования составляет 1,3-20 кВт, временной промежуток на переключение между режимами – до 4-х мс, предусмотрена возможность «подкачки» электроэнергии в городскую сеть.

Сравнительная таблица возможностей преобразователей. Оба вида способны работать в ЭКО режиме, каждая модель «связывается» с Web-сервером для удаленного мониторинга и корректировки

Общие характеристики конвертеров напряжения Gibrid и Dominator:

• трансформатор на базе тора;
• стабилизация входного напряжения отсутствует;
• режим «подкачки» мощности;
• выход – чистый синус;
• генерация переизбытка энергии в сеть;
• ограничение тока потребления на входе АС;
• класс IP21;
• расход в «спящем» режиме – 2-5Вт.

КПД преобразователей достигает 93-96%. Приборы успешно прошли испытания на использование при сверхнизких температурах (граничное значение -25°, допустимы кратковременное снижение до -50 °С).

Описание фильтров категории

Производитель — можно выбрать продукцию одного или нескольких производителей

Мощность — можно выбрать инвертор или ББП по диапазону мощности

Напряжение — фильтр по входному напряжению (напряжению на аккумуляторах)

Увеличение мощности — возможность параллельного соединения выходов инвертора на одной фазе для увеличения общей выходной мощности. Для этого ББП соединяются между собой коммуникационными кабелями или устройствами (см. описание ББП) и один из них становится ведущим, а остальные ведомыми.

3 фазы:

• да — инвертор трехфазный
• нет — инвертор однофазный
• возможно — инвертор однофазный, но есть возможность синхронизировать выходы инверторов со сдвигом фаз для питания 3-фазной нагрузки.

Тип устройства (подробное описание в статье «Тип ББП»)

• In-line (резервный). Блок бесперебойного питания при наличии сетевого напряжения, которое укладывается в допустимые значения по напряжению и частоте, транслирует его в нагрузку. В этом время АБ заряжаются. При пропадании сети ББП переключается в режим инвертора.
• Online. В этом ББП входное переменное напряжение выпрямляется, от него питается инвертор, который в свою очередь питает нагрузку. Выпрямленным напряжением также заряжаются аккумуляторы через специальное зарядное устройство. Переключения нет, так как нагрузка постоянно питается от аккумуляторов.
• Инвертор (без ЗУ). Просто инвертор без зарядного устройства для АБ. Для систем, не подключенных к сети

Приоритет АБ/СБ — некоторые модели блоков бесперебойного питания могут выбирать приоритет использования энергии от источника переменного тока (сеть или генератор) и постоянного тока (аккумуляторы, к которым могут быть присоединены солнечные батареи, ветрогенератор, микрогидроэлектростанция и т.п.). Приоритет аккумуляторам обычно предоставляется при превышении напряжения на АБ над заданным.

• Переключение — ББП полностью отключается от сети при достижении напряжения на АБ установленного уровня и работает только от АБ (которые могут подзаряжаться источником постоянного тока — СБ, ВГ, микроГЭС и т.п.) до тех пор, пока напряжение на них не упадет до порогового значения. Полная мощность на выходе ограничивается мощностью инвертора.
• Подмешивание — более дорогие ББП, обычно называемые гибридными, могут подмешивать энергию от аккумуляторов не отключаясь от сети. При этом аккумуляторы не разряжаются, что продлевает срок их службы. Полная мощность на выходе может равняться сумме мощностей инвертора и сети. Обычно можно выставить ограничение на потребление мощности от сети. Также, почти все гибридные инверторы могут увеличивать максимальную потребляемую мощность нагрузки за счет добавления мощности инвертора — это нужно, если есть ограничения по мощности сети или генератора.

Панель индикации — наличие жидкокристаллической панели индикации и управления на самом инверторе.

Встроенный контроллер СБ — некоторые модели инверторов и ББП имеют встроенный контроллер для солнечных батарей.

Встроенные реле — наличие встроенного программируемого реле с гальванически развязанными («сухими») контактами. Реле может программироваться на срабатывание по различным условиям или событиям (см. описание инверторов для более подробной информации. Таких реле может быть от 1 до 3.

Классификация по количеству фаз

Инверторы, применяемые в гибридных системах, классифицируются по количеству фаз и могут быть одно- или трехфазными. Однофазные устройства как правило используются в системах с солнечными панелями со стандартными показателями напряжения в 220 вольт. Через них осуществляется питание бытовых приборов и другого оборудования. Выходное напряжение, подключенное к одной фазе, может колебаться в диапазоне от 210 до 240 В, изменения частоты на выходе составляют 47-55 Гц, а колебания мощности – от 300 Вт до 5 кВт.

Модификации однофазных инверторов работают с различными напряжениями аккумуляторов – 12, 24 и 48 вольт. Нежелательно, чтобы преобразователь работал в критических условиях, на пределе своих возможностей, поэтому его мощность согласовывается с напряжением АКБ или солнечных панелей.

Гибридный инвертор трехфазного типа предусмотрен для работы с соответствующими токами, которые используются для питания трехфазных электродвигателей. Они устанавливаются в производственных цехах и помещениях, на объектах коммерческого назначения. Эти приборы отличает очень высокая мощность – от 3 до 30 кВт и переменное напряжение в широком диапазоне – от 220 до 400 вольт.

Современный рынок электротоваров представлен также комбинированными преобразователями. Как правило, это однофазные приборы, способные синхронизировать выходы со сдвигом фаз. За счет этого становится возможным питание трехфазных нагрузок.
