Инфракрасный карбоновый теплый пол: принцип действия и правила укладки

Преимущества карбонового пола

Такие системы могут использоваться для обогрева не только в помещении, но и на открытом месте. В них заложена умная технология само регуляции, которая держит под контролем расход энергии без необходимости использования другого оборудования. С повышением температуры растет расстояние между частицами нагревательных элементов.

Это приводит к увеличению сопротивление, что вызывает автоматическое уменьшение нагрева. С уменьшением температуры начинается обратный процесс. Если система уложена вместе с высокой нагрузкой, например, под мебелью, то нагрев будет менее интенсивным. Это никоим образом не помешает сделать перестановку мебели и не требует дополнительных действий для защиты теплого пола.

Учитывая технологию изготовления, карбоновый пол не представляет опасности для напольного покрытия. С учетом терморегуляции он не сможет способствовать деформации или повреждению. Надежность таких систем очень высока. Излучение карбонового пола полностью лишено негативных сторон. Он настолько безвреден, что его применяют в камерах для недоношенных детей. Он приносит малышам тепло и повышает оздоровительные процессы. Нашли они свое применение и в спа-салонах.

Карбоновые полы рассчитан на максимальную мощность до 116 Вт на погонный метр. После достаточного прогрева она падает до 87 Вт на погонный метр. В них предусмотрена установка терморегуляторов для отслеживания за расходом энергии. Эффект экономии может достигать 30%. Это наилучший результат среди других систем отопления.

Основные правила монтажа кабельных теплых полов

В целом технология монтажа электрического теплого пола примерно одинакова вне зависимости от того, какая именно его разновидность используется. На примере укладки обычного греющего кабеля мы рассмотри основные этапы этого процесса. Особенности и нюансы, которые характеризуют процесс монтажа других моделей, будут рассмотрены  в соответствующих главах.

После этого готовят поверхность пола. На выровненную и очищенную от мусора плоскость укладывают теплоизоляционный материал. Нагревательные секции располагают сверху и закрепляют монтажной ленты.

Кстати, устройство теплого электрического пола с использованием кабеля дает возможность выбирать расстояние между элементами в зависимости от того, какая интенсивность нагрева требуется. Например, вдоль холодной наружной стены секции можно укладывать с меньшим шагом, чем в более защищенных частях помещения.

После того как укладка завершена, выполняются все соединения электрических проводов. Затем устанавливается внутренний датчик. Его необходимо поместить внутрь гофрированной трубки. Это защитит прибор от повреждений. Трубку с датчиком и подсоединенным проводом размещают между нагревательным кабелем. Осталось протестировать систему на работоспособность. Если сопротивление секций и датчика соответствует данным, указанным в техническом паспорте, то можно приступать к  заливке цементно-песочной стяжки.

По прошествии трех суток укладывают финишное покрытие. Теплый пол подключают только после того, как стяжка высохнет окончательно – не ранее, чем через 28 дней. Вы можете самостоятельно оборудовать теплый электрический пол, монтаж — видео которого представлено ниже, не является очень сложным процессом. Главное – следовать инструкциям, которые даются в данном ролике. Но если в процессе просмотра выяснится, что вы не обладаете какими-то навыками или у вас отсутствует необходимые инструменты, то воспользуйтесь услугами специализированной фирмы.

https://youtube.com/watch?v=K_4r3TXzEDg

2 Производители

Изготовление мобильного теплого пола происходит в странах Европы, в России, Украине и Китае. Большой популярностью пользуются отечественные производители.

2.1 «Теплолюкс Экспресс»

Лидером российского производства по изготовлению мобильных теплых полов является марка «Теплолюкс». Теплые полы данного производителя прекрасно себя зарекомендовали на различных напольных поверхностях. Отличительной чертой моделей является лицевое покрытие, изготовленное из войлока.

Благодаря удлиненному сетевому шнуру (2,5 м) не требуется дополнительных кабельных соединений (переноски, удлинители). Мощность моделей колеблется от 300 до 560 ВТ. Покрытие удобно в использовании и транспортировке, при необходимости с легкостью складывается в сумку.

Фирма Express выпускает модели полов, предназначенные для укладки под ламинат, линолеум и плитку. Укладывается прямо под ковер, лучше использовать ковры с коротким ворсом. Удобно располагается в детских комнатах, в которых обогрев необходим в центральной части напольного покрытия.

2.2 «Трио»

Украинские производители изготавливают тепловые полы, размеры которых 1,8×0,6 м. Такая модель обогрева подойдет для тех, кому нужен точечный нагрев поверхности. Можно устанавливать в ванных комнатах. Имеет преимущество перед другими производителями в достаточно низкой цене продукции и меньшей затрате электроэнергии.

2.3 «Доброе тепло»

Фирма выпускает коврики размерами 80×50 см. Главным плюсом этого бренда является то, что предоставляется огромный ассортимент продукции с различными рисунками и разновидностями цветовой палитры.

2.4 «Теплый дом»

Компания «Теплый дом» получила положительные отзывы, благодаря изготовлению марки Viks. Модель представляет собой коврик-ковролин с двусторонним цветным покрытием, которое дает возможность установки в помещениях с повышенной влагой. Установка занимает несколько секунд. Ведь, чтобы установить, необходимо просто уложить на поверхность и подключить к общей сети.

2.5 «Синплен»

Другая не менее популярная модель переносных полов, толщина которой составляет каких-то 0,6 миллиметра. Производитель выпускает электрические ковры стандартных габаритов, но при желании клиент может заказать их по индивидуальным параметрам. Отлично сочетается с любыми покрытиям, в частности, это:

  • ламинат;
  • ковролин.

По словам изготовителя, для нормального обогрева помещения нужно покрыть всего лишь 1/3 поверхности пола, что позволяет значительно сэкономить. Другим преимуществом является то, что в случае выхода из строя какого-либо одного элемента вся система продолжит нормальное функционирование. Нужную температуру поддерживает специальный терморегулятор, хотя можно обогреть и отдельные места в комнате (к примеру, на лоджии, спальное место и проч.).

Пленочный карбоновый теплый пол

Пленочный карбоновый электрический теплый пол получил свое название от внешнего вида – пленки. Хотя фактически нагревательным элементом выступает карбоново-графитовая смесь, которая расположена между двумя слоями плотного полимера. Полимерная пленка выдерживает температуру до 120 °C, что позволяет говорить о надежной защите нагревательного элемента. Таким образом, трехслойная структура пленки, обеспечивает хороший обогрев и удобство монтажа. А за безопасность эксплуатации отвечают 5 защитных слоев, нанесенных с каждой стороны пленки.

Нагревательная карбоновая пленка теплого полаПленочный карбоновый теплый пол

Особенность пленочного карбонового пола в том, что он не нуждается в обустройстве стяжки. Чтобы смонтировать систему, достаточно уложить пленку под чистовое покрытие пола.

Примечание. Пленочный пол монтируется на подготовленное основание, непосредственно под чистовое напольное покрытие. При монтаже системы запрещено использование фольгированного утеплителя.

Сфера использования карбонового пленочного пола

Сплошной карбоновый пленочный теплый пол можно уложить под любое напольное покрытие. Исключение составляют:

  • ковролин (по причине плохой теплопроводности);
  • кафельная плитка (по причине необходимости выполнения мокрых работ).

Деревянный пол можно укладывать на пленку, но с некоторыми ограничениями, обусловленными спецификой самой древесины (ее способностью рассыхаться). Поэтому температура нагревательного элемента не должна превышать 28 °C. Такие же условия должны соблюдаться и при укладке пленки под ламинат.

Обратите внимание, речь идет о температуре самого нагревательного элемента, а не лицевой поверхности пола. Ведь часть тепла расходуется на обогрев напольного покрытия

Пленочный карбоновый теплый пол – плюсы и минусы

Преимущества

устойчивость к температуре;

высокая скорость прогревания и равномерность нагревания по всей поверхности покрытия;

возможность интеграции с системой «умный дом»;

прочность;

устойчивость к влажности и коррозии;

искроустойчивость;

экологичность;

нейтрализация неприятных запахов;

простота монтажа;

мобильность. Пленку можно смонтировать не только на пол, но и на стены и потолок. Правда, в случае монтажа на потолок, эффективность снижается. При необходимости, пленочный пол можно разобрать и перенести или перевезти в другое помещение. Также его использование не создает сложностей при перемещении мебели;

в случае повреждения одной секции пола, остальные продолжают функционировать в неизменном режиме;

малая толщина пленки не уменьшает высоту помещения. Таким образом, при монтаже пленки нет необходимости делать ступеньку между отапливаемой и неотапливаемой зоной (комнатой). И не поднимать уровень пола стяжкой, как бывает с другими видами систем обогрева пола;

относительно низкая розничная цена – 350-900 руб./м.кв.;

экономия электричества (до 30% по сравнению с кабельной системой подогрева пола).

Недостатки:

отсутствие устойчивости к механическому воздействию

Непосредственно с нагревательной пленкой нужно общаться осторожно при монтаже, чтобы не привести к ее поломке;. значительная стоимость комплекта оборудования. значительная стоимость комплекта оборудования

значительная стоимость комплекта оборудования.

Технические характеристики карбонового пола

Характеристики и свойства зависят от производителя. Анализ нескольких систем позволит предоставить усредненные данные:

  • ширина рулона – 500-1000 мм;
  • длина – 50 000 мм;
  • толщина нагревательной пленки – 0,23-0,47 мм;
  • мощность на 1 м.кв. пленки – 25-35 Вт/м;
  • максимальная температура поверхности пленки – 33 °C.

Лучшие производители карбонового (пленочного) пола:

  • CalorIQue LLC – торговая марка CalorIQue (США);
  • Devi (Деви) – торговая марка Devi (Дания);
  • Ensto Electrification – торговая марка Ensto (Финляндия, Эстония);
  • K-Technologies – торговая марка Caleo (Россия);
  • RexVa – торговая марка XICA (Южная Корея);
  • Sangwoon Trade Co – торговая марка Ace Floor (Южная Корея).

Отзывы об этих производителях в основном положительные. Пользователи подтверждают, что карбоновые полы работают без проблем в течении минимум пяти лет, отмечают отсутствие посторонних звуков в процессе эксплуатации (треск и т.п.) и запаха.

Основные технически характеристики наиболее распространенных моделей инфракрасных матов

Системы обогрева с карбоновыми стержнями в нашей стране только выходят на рынок, и не так много производителей, а точнее, лишь два:

  • FENIX; Таблица нагревательного кабеля FENIX
  • CALEO. Технические характеристики стержневых теплых полов Caleo

Характеристики продуктов практически одинаковые, различия составляют ширина между стержнями, длина матов и их мощность.

Сравнительная характеристика некоторых моделей инфракрасных полов:

НаименованиеШаг между стержнями, смШирина мата, мДлина мата, мМощность, Вт/м2Цена, руб./м
UNIMAT RAIL100,83251302902
UNIMAT BOOST90,83251602638
FENIX RHE100,83201161900

Стержневой теплый пол

Стержневые маты – система, относительно недавно появившаяся на рынке устройств для напольного отопления. Являясь высокотехнологичным продуктом нового поколения, она успела проявить себя как эффективная, надежная и экономичная. Стержневой теплый пол выполнен из гибких нагревательных элементов (стержней), соединенных между собой токопроводящими шинами.

Графитовые стержни — основной элемент стержневого карбонового пола

Стержни изготавливают из композитного материала, состоящего из аморфного углерода (карбона), графита и серебра. Для их соединения используется термостойкий медный провод, защищенный специальной оболочкой.

Благодаря устойчивости комплектующих частей системы к агрессивным воздействиям, теплый пол карбоновый может полноценно функционировать более полувека.

А параллельная схема соединения нагревательных элементов гарантирует сохранение рабочих качеств пола при механических повреждениях.При поломке одного или даже нескольких стержней остальные участки мата будут работать в обычном режиме.

Высокий уровень теплоотдачи позволяет использовать инфракрасный карбоновый пол не только как дополнительный источник тепла, но и в качестве основной системы отопления.

Инфракрасный карбоновый теплый пол

Преимущества и слабые стороны стержневого пола

Помимо указанных выше достоинств, таких, как экономичность и надежность, стержневой карбоновый теплый пол характеризуется тем, что:

  • не оказывает большой нагрузки на перекрытия;
  • устойчив к коррозии;
  • экономичен;
  • обогревает  «живым теплом», т. е. полезными для здоровья инфракрасными волнами;
  • пожаро- и взрывобезопасен;
  • подходит для обогрева помещений с высокой влажностью;
  • не создает электромагнитного излучения;
  • защищен от перегрева и перегорания благодаря системе саморегуляции.

Кроме того, стержневой пол универсален и удобен в монтаже, параллельная схема соединения элементов позволяет разрезать нагревательный мат и укладывать его в нужном направлении

Это – важное преимущество при оборудовании напольного отопления в помещениях сложной конфигурации

Монтаж инфракрасного стержневого карбонового пола

Минусом системы является то, что монтируется карбоновый теплый пол под плитку в тонкую стяжку или слой клея. По этой причине возможна только капитальная установка системы, что лишает ее мобильности.

Принцип работы стержневого теплого пола

За способность к саморегуляции стержневой инфракрасный теплый пол называют интеллектуальной системой обогрева. Такие свойства ему обеспечивает композитный состав, из которого изготавливаются нагревательные элементы. Если теплоотдача уменьшается, а температура нагревательного элемента, соответственно, увеличивается, материал начинает расширяться. Это приводит к увеличению расстояния между зернами графита, входящими в его состав. В итоге сопротивление становиться больше, а мощность – меньше.

Компоненты теплого карбонового пола

Карбоновые стержни распознают температуру на разных участках пола и подстраиваются под нее, снижая уровень нагрева в более теплых местах и усиливая в прохладных. Это качество теплого пола карбонового позволяет без опасений располагать на нем предметы, имеющие большую площадь соприкосновения: система не перегреется и не перегорит, а снизит температуру в данном месте до минимума безо всякой дополнительной автоматики.

Хотя стержневой инфракрасный пол укладывают «мокрым» способом, его монтаж проще, чем установка традиционных кабельных систем. Для него нужна невысокая стяжка (не более 3 см), а небольшие повреждения не помешают системе исправно функционировать.

Почему еще стоит выбрать карбоновые полы

Принцип работы такого обогревательного элемента определительно прост: под влиянием электротока карбон интенсивно выделяет тепловые волны (8-14 мкм). В свою очередь, длинные тепловые волны легко проходят сквозь напольное покрытие любой плотности, не нагревая при этом поверхность.

То есть нагревается воздух, а не сам пол, который уже делится теплом с воздухом при перенагреве. Часть тепла естественно уходит на обогрев напольной поверхности. Но в данном случае больше нагревается пространство, а не предметы. В сравнении с централизованным отоплением и батареями под окнами, такая система обогрева более эффективна. Обеспечивается максимально комфортный микроклимат, а энергозатраты минимальны.

Экономия электричества при использовании карбонового пола в сравнении с иными электрообогревателями – 20%.

Что такое ИК теплый пол

Инфракрасный теплый пол умеет сделать дом уютнее для его обитателей благодаря правильно подобранному температурному режиму.

Причем, он может стать основным видом отопления, если карбоновым материалом покрыть около 60% площади каждого помещения, где требуется обогрев.

Если систему планируется использовать как дополнительный источник комфорта, то достаточно ее укладки на 40% полезной площади

Принцип действия ИК обогрева

ИК теплый пол из карбоновых нагревательных элементов пропускает через себя ток. В результате этого процесса происходит инфракрасное излучение в диапазоне 5-20 мкм. Оно передает свою энергию предметам, находящимся в помещении, минуя воздух. Декоративное покрытие пола и вся мебель нагреется от излучающегося тепла, прогревая воздух.

В помещении с ИК теплым полом нагреваются, в первую очередь, предметы, находящиеся внизу. Поэтому, на уровне головы человека воздух будет немного прохладнее, что позволит предотвратить возникновение головной боли

Причем, пол постоянно будет теплым благодаря пленке, уложенной под ним. Если это единственный источник обогрева, то можно не переживать о пересушенном воздухе. Да и выжигать кислород инфракрасные лучи не способны.

Этот принцип обогрева безопасен для использования не только дома, но и в детсадах, больницах и прочих общественных заведениях

Разновидности карбоновых систем

Растущая популярность ИК теплых полов способствует появлению конкуренции на рынке, что позитивно сказывается на цене товара. Качественные системы теплых полов из карбоновых материалов совершенствуются, компании производят улучшенные модели, позволяющие получить максимальную пользу при минимальных затратах энергии.

Хорошо себя зарекомендовали следующие карбоновые теплые полы: Excel, Rexva Xica, Caleo, HOTmat, EcoOndol, Green Life, Ecoheat, Unimat, MONOCRYSTAL, HandyHeat, Q-Term, ТЕПЛОНОГ, POWER PLUS.

Большая часть рынка принадлежит южно-корейским производителям, предлагающим доступные цены и большой выбор карбоновой пленки

По способу укладки ИК теплые полы монтируют:

  1. мокрым способом;
  2. сухим.

Мокрый способ – это когда поверх уложенной системы заливается стяжка или слой плиточного клея. Использовать готовый пол можно будет только после полнейшего высыхания. При сухом монтаже греющая пленка ничем не заливается. Поэтому ждать ввода в эксплуатацию целый месяц в придется.

При сухом способе укладки достаточно будет подождать нескольких дней, если это предусмотрено производителем декоративного покрытия

По внешнему виду инфракрасные полы бывают:

  • пленочные;
  • стержневые.

Пленочные очень тонкие – 0,3-0,4 мм. Они продаются в рулоне, ширина которого зависит от модели и фирмы изготовителя. Это может быть диапазон от 0,5 до 1, метра. Слой с карбоновым нагревателем наносится принтером на одну сторону пленки.

По обоим краям рулона проходят медные шины. Этот слой защищается с двух сторон слоями полимерной пленки

По способу нанесения нагревательного элементов на поверхность различают такие пленки:

  • сплошные;
  • полосатые;
  • в виде пчелиных сот;
  • с перфорацией.

Пленка со сплошным нанесением карбона наиболее совершенна – у нее самая быстрая скорость нагрева и наиболее эффективное расходование электроэнергии.

Случайное физическое повреждение участка сплошной карбоновой пленки никак не отражается на ее работоспособности

Перфорированная ИК пленка была разработана для обеспечения прочного сцепления с поверхностью при заливании стяжки. В местах перфорации отсутствует нагревательный элемент.

Перфорированный вариант ИК пленки удобно использовать под укладку напольного покрытия из керамической плитки

Полосатая – наиболее популярная среди покупателей. На рынке можно встретить огромное количество предложений, отличающихся по ширине и длине рулона, по составу нагревательного слоя, длительности эксплуатации и прочим характеристикам. Ее несомненное преимущество – удобно разрезать при монтаже, не задевая карбоновые полосы.

Стержневой ИК пол представляет собой ряд гибких стержней, параллельно соединенных между собой термостойким медным проводом. Внутри каждого находится нагревательный элемент, состоящий из аморфного углерода, графита и серебра.

Теплый пол свернут в рулон и упакован вместе с комплектующими, необходимыми при его укладке. Также, каждый производитель прилагает инструкцию с рекомендациями по монтажу и эксплуатации

ИК система обогрева в форме стержневого мата обладает способностью к саморегуляции. Ей не страшен большой диван, который будет постоянно стоять на одном и том же месте. Стержни, расположенные под мебелью никогда не перегреются.

Классификация инфракрасных полов

ИК тёплый пол встречается разных видов. Этим нужно руководствоваться при выборе материала для напольного покрытия и самого оборудования. Подключение инфракрасного тёплого пола тоже зависит от его типа и характеристик. Выделяют плёночные, ленточные и стержневые полы. Плёнка и лента действуют по схожему принципу, поэтому их можно рассматривать как одну разновидность.


У плёночного и ленточного тёплого пола схожий принцип работыИсточник teplopuls.ru

Рассмотрим особенности, достоинства и недостатки плёночных и стержневых тёплых полов.

Плёночный тёплый пол

Плёнка для тёплого пола представляет собой самую эффективную систему обогрева. Она представляет собой специальное двухслойное полотно, в которое помещено нагревательное устройство. Плёночные инфракрасные полы также подразделяются на два типа: углеродные и биметаллические. В основном применяются первые, потому что уровень эффективности обогрева намного выше, чем у биметаллических полов.


Плёночный инфракрасный тёплый полИсточник millimetr.ru

Выделяют следующие особенности плёночного тёплого пола:

  • не пересушивает воздух;
  • малая толщина материала;
  • элементы соединены параллельно, что повышает общую надёжность системы;
  • для монтажа используется сетка из микроволокна;
  • материал очень прочный и не подвержен деформациям.

Среди преимуществ выделяют надёжность устройства, быстрый нагрев помещения, низкий уровень инфракрасного излучения, универсальность укладки, лёгкость монтажа. К недостаткам относят сравнительно высокую стоимость. Также необходимо дополнительно приобретать стекловолокно и гипсокартон для надёжной укладки основания.

Стержневой тёплый пол

Такой инфракрасный тёплый пол представляет собой несколько матов, на которых расположены стержни с нагревательным элементом. Они находятся на расстоянии 9-10 см друг от друга. Функционирует устройство точно так же, как и плёночные тёплые полы.


Стержневой инфракрасный тёплый полИсточник floorexpert.ru

Можно выделить следующие особенности стержневого устройства:

  • подойдут для любого типа напольных покрытий;
  • не подвержены механическим повреждениям и отличаются высокой прочностью;
  • совместимы со всевозможными клеящими составами;
  • не нужно дополнительно укладывать подложку;
  • секции стержневого пола функционируют независимо друг от друга, о чем свидетельствует параллельное соединение;
  • устройство не перегревается, не портит покрытие и выдерживает любые механические нагрузки.

Гарантия на качественные тёплые полы составляет не менее 10 лет, в течение которых можно рассчитывать на их бесперебойную работу.

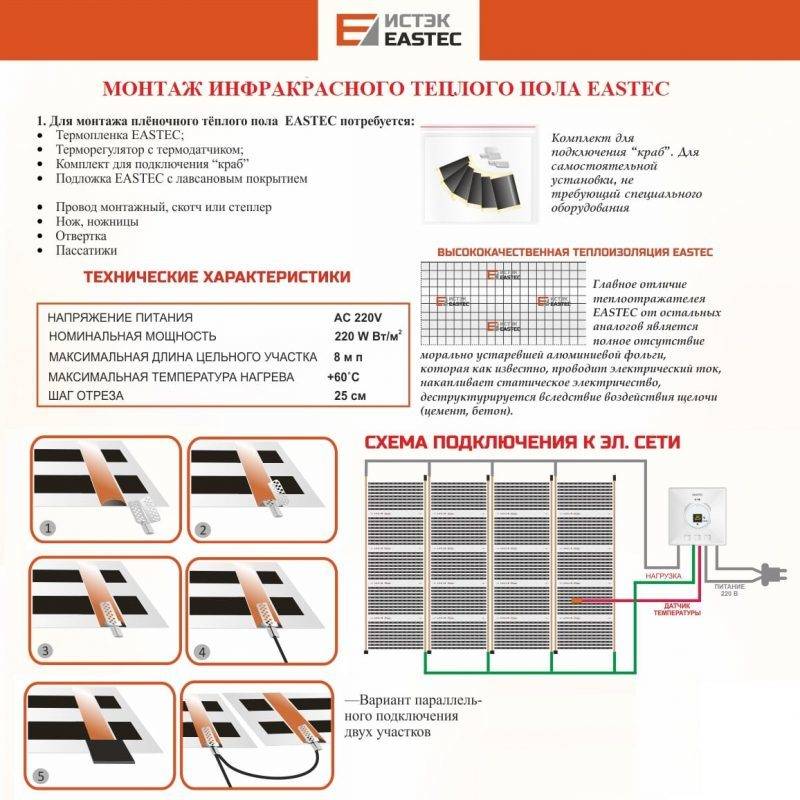

Преимущества тёплого пола EastecИсточник stroi-baza.ru

Виды карбоновых систем

Карбоновый тёплый пол укладывают в качестве основного отопления в небольших помещениях, или как дополнительный обогрев в отдельных холодных зонах квартиры или частного дома. В качестве обогревательных приборов используют термоплёнку, листы со сплошным нанесением карбоновой смеси, стержни. Какова характеристика систем?

  • Термоплёнка изготавливается в рулонах. Она тонкая, не более 0,42 мм толщиной. Материал сделан из полипропилена. Карбоновая смесь наносится между слоями плёнки горизонтальными или вертикальными полосами. Используют метод напыления. По верхнему и нижнему краю проходит нагревательный элемент из меди и серебра. К нему подсоединяются электрические провода. В зависимости от напольной поверхности выбирают материал мощностью от 100 до 220 Вт/м2. Тёрмоплёнку укладывают в помещении с правильной конфигурацией. Разрезать её можно на ленты только по специальной разметке, которая не позволяет нарушать целостность карбонового слоя.
  • Карбоновый тёплый пол со сплошным нанесением смеси имеет такие же свойства, что и термоплёнка. Отличительная особенность состоит в том, что на листах нет разметки. Можно вырезать любой контур, поэтому систему используют для обогрева помещений с нестандартной геометрией. На листы можно устанавливать стационарную мебель, не опасаясь, что произойдёт зажимание нагревательного элемента, которое может привести к перегреву и отключению системы.
  • Увеличивают поверхность нагрева пола карбоновые стержни. Они собраны в контур с шагом в 10 см; соединены медной проволокой, которая заизолирована пластиковым покрытием. Данное покрытие выдерживает высокую температуру более 100 0С. Производится система в рулонах. При монтаже ленту не разрезают. Производят надрез провода, поворачивают рулон в нужном направлении, продолжая укладку.

Для отопления помещения предлагается использовать стержневую систему от «Юнимат»; производитель Корея. Обогрев работает от сети 220 В. Максимальная температура разогрева стержня 60 0С. Среднее потребление энергии 24 Вт на 1 пог. м.

При монтаже рекомендуют использовать отражающий экран на лавсановой основе. В качестве блока управления устанавливают терморегулятор от «Калео». В техническом паспорте расписана мощность системы в зависимости от условий помещения и от характера финишного покрытия.

Этапы монтажа

Весь процесс самостоятельного обустройства пленочной инфракрасной системы «теплый пол» включает в себя, помимо подготовки основания, несколько поэтапных мероприятий:

  • обустройство теплоизолирующего слоя для минимизации затрат электрической энергии на обогрев помещения;
  • обустройство системы заземления на основе электропроводного скотча;
  • грамотный расчет и перенос на чертеж схемы монтажа всего оборудования;
  • непосредственная установка инфракрасных обогревательных элементов;
  • подключение смонтированной системы через термостат при обогреве помещения общей площадью не более 23-25м2;
  • тестирование выполненной системы на работоспособность;
  • финишная отделка напольной поверхности плиткой.

Схема монтажа пленочного теплого пола

При планировании монтажной схемы очень важно правильно определиться с местом для установки терморегулирующего устройства, которое целесообразно располагать на высоте примерно в 15см от поверхности. Важно помнить, что монтаж температурного датчика потребует применения гофрированной трубы, которая укладывается в стяжку и предотвращает искажение показателей измерительного прибора.. Важно помнить, что монтаж температурного датчика потребует применения гофрированной трубы, которая укладывается в стяжку и предотвращает искажение показателей измерительного прибора.

Важно помнить, что монтаж температурного датчика потребует применения гофрированной трубы, которая укладывается в стяжку и предотвращает искажение показателей измерительного прибора.

Удачные примеры и варианты

Пол, поддерживающий комфортную для ног температуру, является воплощением современного представления о домашнем уюте. Сегодня совершенно не обязательно, чтобы пол выступал в роли серого фона.

Необычные и стильные напольные покрытия могут использоваться в качестве акцента.

Поклонники классического консервативного стиля также могут найти себе варианты по душе. Где бы вы ни установили систему теплого электрического пола: в кухне, ванной или детской, эта комната станет вашим любимым местом в доме.

О том, как правильно выбрать длину нагревательного кабеля, вы можете узнать в следующем видео.

Кабель для водопровода и для труб канализации

Водопроводные трубы, гидранты в неотапливаемых зданиях или расположенные на полностью открытых участках могут быть защищены от замерзания, если использовать нагревательный резистивный кабель.

Мощность, которая необходима для предотвращения замерзания, зависит от размера трубы, минимальной температуры окружающей среды, и желаемой температуры воды (-3 градуса по Цельсию, чтобы предотвратить замерзание), а также изоляции трубы.

Конечно, можно немного увеличить количество тепла, если обернуть электрический провод по спирали вокруг трубы, но таким образом Вы затратите больше провода, а значит и денег.

Если предположить, что допустимая разница температур 15 градусов разницы температур F (температура трубы = -3 градусов по Цельсию, и температура наружного воздуха = -20 градусов), мы должны были бы обернуть 10 см длины неизолированной трубы, кабелем с мощностью около 12,3 Вт. Если же труба обернута хотя бы 4-сантиметровым слоем изоляции, то достаточно 3,7 ватт на 30 см длины трубы. Нужно отметить, что изолированная поверхность более эффективна, т.к. нет высоких теплопотерь. Правильный расчет производится при участии специалиста и наличие чертежа коммуникаций.

Фото – Таблица приблизительных значений кабеля

Если кабель экранированный (Easyheat, Nexans, Pipeguard, Selftec, Elektra, DTCE, Thermocable, Defrost), а труба с термостатом, то можно найти золотую середину и использовать на трубах с изоляцией независимо от длины шнур на 5-8 Вт.

Фото – Спираль из кабеля по трубе

Когда труба изолирована, поместите кабельный термостат рядом с трубой, чтобы защитить изоляцию трубы от влаги, так что он будет поддерживать ее эффективность. Но провод ПВХ имеет достаточно высокие водонепроницаемые свойства и в данном действии не нуждается. Если используется свинцовый изолированный провод, не крепите его слишком близко к термостату.

Для максимальной экономии нужно изолировать всю водопроводную трубу. Затем выберите правильную длину и тип нагревательного кабеля, сначала путем измерения диаметра и длины труб, а затем вычислением оптимального напряжения. Покупая нагревательный элемент, обязательно уточните у продавца или производителя его минимально и максимально допустимую температуру.

Фото – Кабель внутри трубы

Особенности установки

Стержневые инфракрасные полы — многослойная структура, установка которой возможна двумя способами.

Укладка на стяжку

На стяжку — подразумевается заливка чернового пола из бетонного раствора, который расширяется в процессе нагревания. На него кладётся слой тепло и гидроизоляции, маты, армирующая сетка, поверх которой заливается тонкая стяжка и устанавливается напольное покрытие.

На деревянный пол

Суть установки на пол из дерева, способ ещё называется настильным, заключается в сооружении «пирога» состоящего из утепляющей подложки с фольгированным слоем, лаг из дерева, арматурной сетки, к ней будут фиксироваться нагревательные элементы, и финишного покрытия.

Итоги

На изготовление кабельного теплого пола требуется много времени. Большая часть уходит на «схватывание» бетонного раствора стяжки. Еще один минус — достаточно большая толщина пирога материалов: не меньше 5-6см. К плюсам нужно отнести небольшую стоимость погонного метра кабеля, но к общей стоимости нужно добавить также затраты на изготовление стяжки, утепление, крепежные ленты, и т.д. В результате стоимость получается гораздо выше. Потому, перед тем, как принимать решение, стоит ознакомиться и с другими возможностями обустройства электрического теплого пола. Если вы хотите кабельный пол уложить под плитку, то просмотрите еще материалы по электрическим матам или пленочным инфракрасным полам. Присмотритесь к карбоновым стержневым матам. Они, как и карбоновые пленки выделяют тепло в инфракрасном диапазоне. Эти материалы отлично уживаются с керамической плиткой, а укладываются проще. Стоимость отопления при сравнении этих вариантов нужно сравнивать относительно квадратного метра, а не погонного.

К плюсам пленочных и стержневых нагревателей можно отнести то, что они излучают тепло в инфракрасном диапазоне. А этот диапазон лучше воспринимается человеческим телом, так как мы тоже излучаем тепло в том же диапазоне. Потому при обогреве инфракрасными теплыми полами, комфортная температура на 2-3оС ниже, чем при тепловом излучении. Это приводит к пониженным затратам на электроэнергию. К достоинствам стержневого ИК пола можно добавить его способность к саморегуляции (у ИК пленок такой способности нет), то есть он не боится перегрева и сам уменьшает свою температуру в нужных местах. Так что как всегда, на вопрос «Что лучше»? однозначного ответа нет.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
