Как сделать индукционный котел отопления своими руками: изготовление самодельного теплогенератора

Немного теории

Сделать это устройство под силу каждому

Многие знают, что существуют индукционные кухонные плиты, но не многие знают о принципе их работы. А это очень просто – специальная катушка плиты вырабатывает магнитные поля определенной частоты, которые при воздействии с металлом, возбуждают в нём электрические вихри.

Последние в свою очередь за счёт сопротивления металла его нагревают. Так происходит нагрев кухонной посуды: кастрюль и сковород. Главное условие в этом процессе – металл с магнитными свойствами, — например, нержавейка, чугун и железо, а вот алюминий и другие цветные металлы нагреваться не будут.

Изготовление теплицы своими руками из профильной трубы и поликарбоната: полное описание процесса, чертежи с размерами, полив и обогрев (Фото & Видео)

Преимущества и недостатки

К плюсам индукционного нагрева можно отнести следующие факты:

• Накипь не образуется.
• Нет гари, копоти, не требуется место для запаса топлива.
• Не нужен дымоход.
• Долгий срок эксплуатации без потерь характеристик.
• Прибор при солидной мощности обладает скромными размерами.
• Быстрее нагревает теплоноситель, чем другие электрические аналоги.

При том, что на деталях котла накипь не образуется, его всё же советуют раз в два года перебирать, чтобы осмотреть и провести ТО.

Минусы:

• Счета за электроэнергию будут немалыми.
• Стоимость самого котла больше, чем тэнового (хотя, самодельный обойдётся дешевле).
• Спорная экологичность.

Положительные и отрицательные качества индукционного отопления

Рассмотрим плюсы и минусы индукционного отопления, поскольку продавцы часто скрывают реальную картину

Для них важно продать как можно больше котлов, и они забывают сказать о всех нюансах эксплуатации индукционного отопления

Очень важно осознавать, что некоторые из самодельных версий могут оказаться опасными в момент использования. Поэтому рекомендуем приобретать заводские версии либо модели, созданные профессионалом высокого уровня, получившим много положительных отзывов

Теперь познакомимся с различными техническими моментами:

Положительные моменты кроются в быстром наборе необходимой температуры. В сравнении с ТЭНами для индукционного отопления не требуется монтировка изоляционных материалов:

• У данного оборудования длительный период гарантированной эксплуатации — обычно около 25 лет, если использован новый котел. Это связано с отсутствием сложных элементов и высоким уровнем, использующихся материалов;
• Конструкция обладает компактными размерами;
• На внутренней части не собирается накипь. Эксплуатация происходит на основе низкого уровня шума.

Отрицательные моменты кроются в серьезной стоимости заводского варианта, поскольку надежные котлы создаются с применением высококачественных материалов. Именно из-за этого заметно увеличивается цена.

Самодельные версии значительно дешевле, но их эксплуатационные качества значительно ниже:

• Чтобы установить версию котла с отдачей в 7 кВт необходимо организовать сеть с мощностью в 380 В, поскольку слишком большая нагрузка не позволит обеспечивать нормальную работоспособность отопления;
• Если прекратится подача воды произойдет перегрев котла с возможной серьезной поломкой. Из-за этого необходимо установить датчики на автоматическое отключение при отсутствии нормального давления воды.

5 Безопасность самодельных установок

В процессе эксплуатации самодельные индукционные бойлеры могут нагреваться до высоких температур и без соответствующих систем защиты использовать их становится проблематично. Для повышения безопасности необходимо обеспечить полную герметичность контура, при этом корпус устройства должен быть постоянно заполнен жидкостью. При наличии протечек полимерный корпус будет плохо омывается теплоносителем, что приведет к повышенному нагреву, пластик расплавится, а индукционный нагреватель может просто загореться.

Также небезопасным может быть выпадение нагретых прутков металлического наполнителя из пластикового корпуса отопителя. Это приведет к расплавлению корпуса, а ремонт будет заключаться в демонтаже устройства и выполнении новой колонки. Верхний и нижний патрубок следует закрыть сеткой, которая крепится на хомуты, что исключает ее повреждение и ослабление конструкции.

Индукционные нагреватели воды для отопления получили сегодня популярность у отечественных домовладельцев. Такие устройства одновременно функциональны, позволяют быстро нагревать теплоноситель, справляются с отоплением больших по своей площади частных домов. Они имеют простую конструкцию, что позволяет выполнить их своими руками

Необходимо лишь использовать качественную схему изготовления устройства, в особенности повышенное внимание следует уделить вопросам безопасности, что позволит решить все сложности с теплом и подогревом воды, будучи полностью уверенным в беспроблемной эксплуатации самодельных отопителей

Как самому сделать прибор

Индукционный котёл можно изготовить своими руками, главное следовать изложенной ниже инструкции.

Необходимые инструменты и материалы

• Кусачки, плоскогубцы.
• Циркуляционный насос.
• Инвертор сварочный.
• Шаровые краны и переходники потребуются при монтаже агрегата к системе обогрева.
• Медная, стальная или нержавеющая проволока. Лучше приобрести новые материалы, так как обмотку со старых катушек лучше не применять. Сечение провода, которое подходит для обмотки патрубка — 0.2 мм, 0.8 мм, 3 мм.
• Отрезок пластиковой трубы — корпус конструкции.

Порядок выполнения работ

Для сборки простого индукционного котла не понадобится применять сложные инструменты и дорогостоящие материалы.

Все что понадобится — сварочный аппарат инвертированного типа. Основные и пошаговые этапы изготовления:

1. Стальную либо нержавеющую проволоку нарезать при помощи кусачек на отрезки от 5 до 7 см.
2. Пластиковая труба для сборки корпуса аппарата с диаметром 5 см. Трубу следует плотно заполнить нарезанными кусками проволоки и уложить её так, чтобы внутри не было пустого места.
3. На торцевых частях трубы крепится мелкочастотная металлическая сетка.
4. Короткие отрезки труб крепятся в нижней и верхней части основной трубы.
5. Трубу плотно обмотать медной проволокой, количество витков не меньше 90. Между витками следует соблюдать одинаковое расстояние.

Важно! Все открытые участки медной проволоки следует изолировать специальными материалами, которые имеют хорошую электро- и теплопроводность. Индукционный котёл требует обязательного заземления

1. К корпусной части нагревателя подключаются специальные переходники, предназначенные для врезки в отопительные или водопроводные конструкции.
2. Устанавливается циркулярный насос.
3. К готовой катушке подключается инвертирующий элемент на 18—25 А.
4. Отопительная система готова к заполнению теплоносителем.

Внимание! Не запускайте котёл отопления, если в конструкции отсутствует теплоноситель. В противоположном случае пластиковый материал корпуса начнёт плавиться. В итоге получается недорогой, несложный агрегат, который будет эффективно обогревать обслуживаемое помещение

В итоге получается недорогой, несложный агрегат, который будет эффективно обогревать обслуживаемое помещение.

Для установки индукционной системы подойдёт отопительная конструкция закрытого типа с насосом, который будет создавать циркуляцию воды в трубопроводе.

Трубы, выполненные из пластика, также подойдут для монтажных работ при подключении самодельного отопительного устройства.

При установке обязательно требуется соблюдать расстояние до предметов, которые находятся вблизи. По правилам безопасности от отопительного агрегата до других предметов и стен должно быть около 30 см и больше, от пола и потолка 80 см и больше. Рекомендуется у выводного патрубка установить прибор для измерения давления жидкости в замкнутом пространстве и ручной воздухоотводчик.

Как подключить котел своими руками, схема

1. Источник постоянного тока 220 V.
2. Индукционный котёл.
3. Группа элементов безопасности (прибор для измерения давления жидкости, воздухоотводчик).
4. Шар-кран.
5. Циркуляционный насос.
6. Фильтр сетчатый.
7. Бак мембранный для водоснабжения.
8. Радиатор.
9. Указатель линии наполнения и слива отопительной системы.

Фото 2. Схема подключения индукционного котла к системе отопления. Цифрами обозначены части конструкции.

Правила организации индукционного отопления

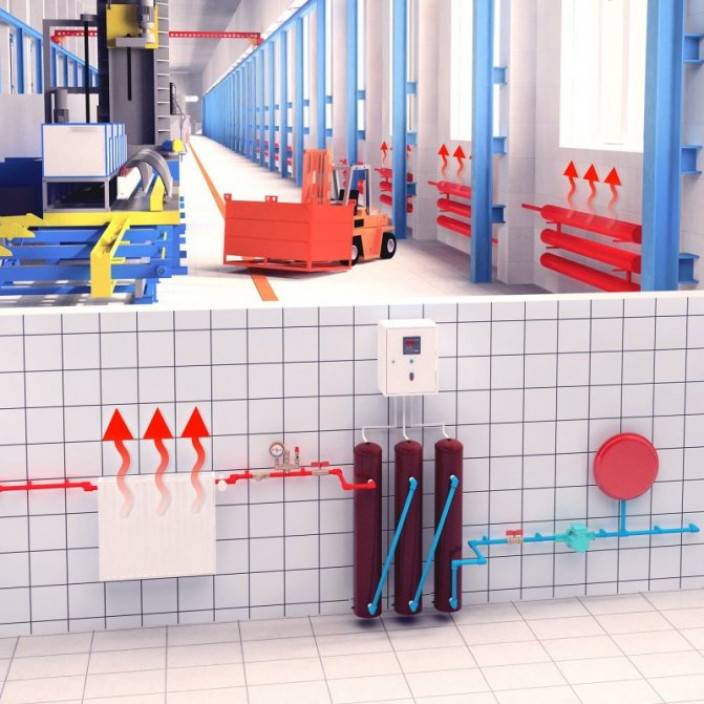

Схема установки индукционного котла

Так как электрокотлы индукционные для отопления отличаются от обычных, то и требования к их эксплуатации также другие. Прежде всего, нужно знать, что установка этого типа оборудования возможна только в закрытых системах теплоснабжения. Для улучшения циркуляции теплоносителя можно установить насос.

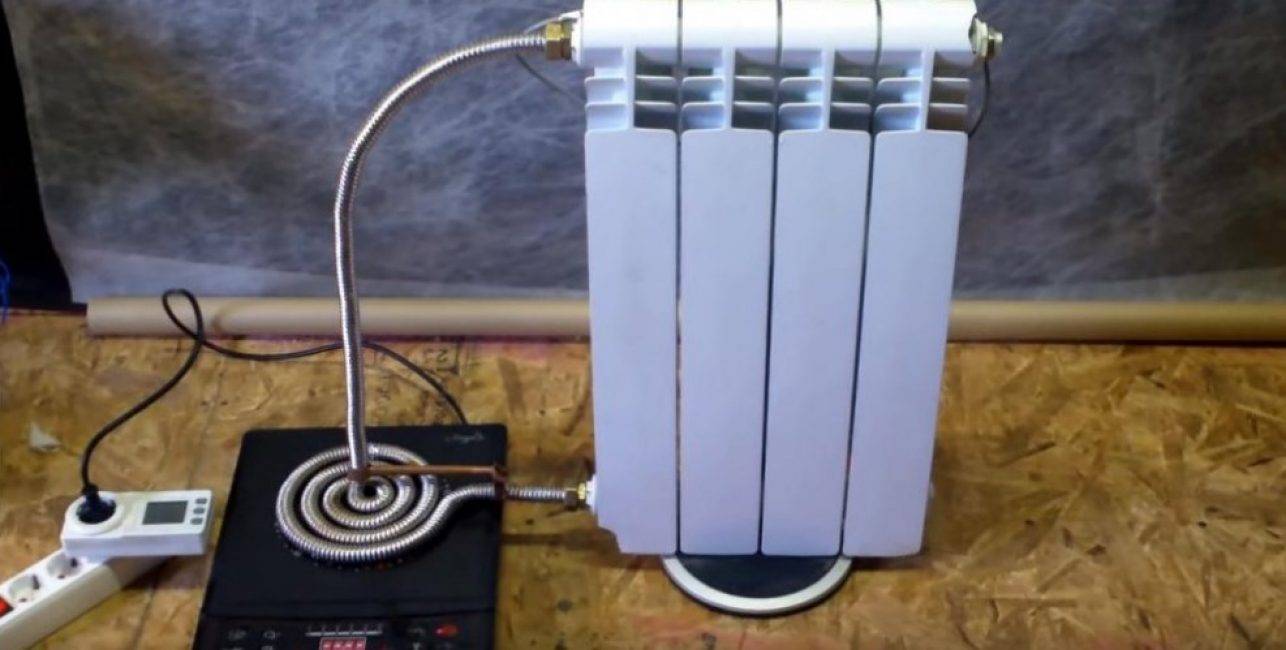

Для того чтобы отопление из индукционной плиты было безопасным – необходимо адаптировать существующую проводку. Для этого следует посчитать мощность электрических приборов в доме, включая котел, и к полученной цифре прибавить запас 20%. Технические характеристики электрического кабеля должны быть не меньше полученной цифры.

Подключение индукционной печи теплоснабжения к электросети следует делать через отдельный кабель. Он должен соединяться непосредственно с центральным распределительным щитком. Подсоединение к этой силовой линии других приборов запрещено.

Для повышения эффективности и безопасности индукционного отопления, сделанного своими руками, потребуется установка следующих компонентов:

• Расширительный бак. Необходим для компенсации давления в случае его превышения из-за перегрева теплоносителя. Температура внутри индукционного котла для отопления дома может достигать +110°С;
• Датчик давления и температуры. Они подключаются к центральному блоку управления;
• Циркуляционный насос. Его установка не обязательна, но желательна. Естественного теплового расширения воды может быть недостаточно для создания нормальной скорости движения;
• Группа безопасности – воздухоотводчик и водной спускной клапан.

Часто в отзывах об индукционном отоплении можно встретить жалобы на деформацию пластиковых труб из-за чрезмерного перегрева воды. Во избежание этого все технические и эксплуатационные характеристики отопительной системы должны соответствовать предварительным расчетным.

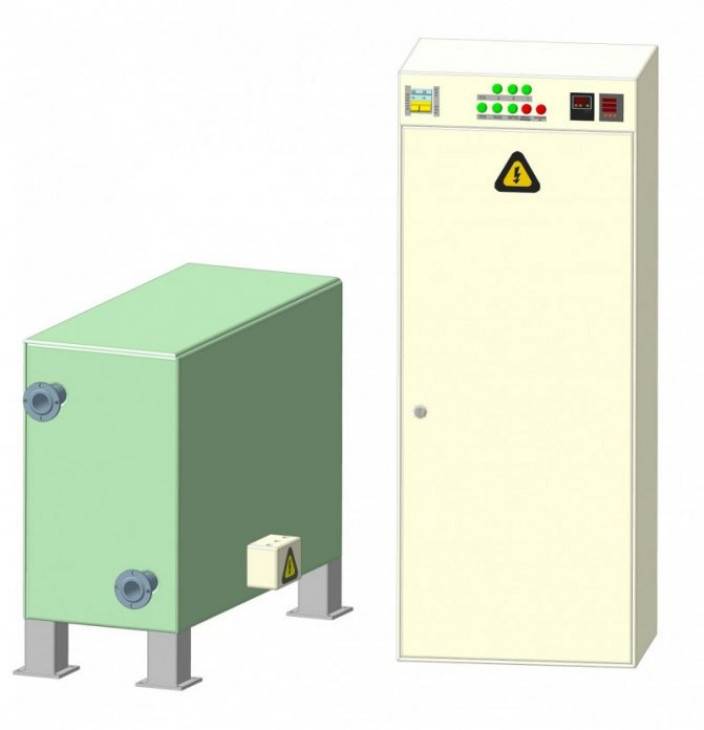

Установка индукционного котла и системы управления к нему

Установка таких котлов возможна только в закрытую систему отопления. Это требует наличия расширительного бачка-экспанзомата и насоса для принудительной циркуляции теплоносителя.

Согласно инструкции, индукционный котел выставляется строго вертикально. После этого, к нижнему патрубку ввода подключается обратная труба контура отопления. Выходной патрубок расположен в верхней части устройства (сбоку или сверху). На него закольцовывается подающий трубопровод.

Вес монтируемого котла достаточно серьезный, поэтому креплениям нужно уделить самое особое внимание. Они должны быть очень надежными с учетом того, что при работе котла его вес значительно увеличится за счет поступающего внутрь теплоносителя

Боковое расстояние от котла до окружающих предметов и стен – 300 мм. Расстояние до пола и потолка – 800 мм и не меньше. Важным и обязательным условием при монтаже таких котлов является их заземление. С ним возможно использовать, как металлические, так и металлопластиковые трубы.

Рядом с выводным патрубком встраивается группа приборов безопасности: подрывной клапан, манометр, воздухоотводчик. Расширительный бачок устанавливается на удобном участке обратной трубы системы. Запорная арматура главным образом монтируется уже после группы безопасности.

Монтаж всей системы управления, а также самого котла нужно производить в соответствии с существующими правилами и нормами ПУЭ, схемами и условиями, содержащимися в имеющемся в комплекте техническом паспорте.

Схема подключения индукционного котла к системе отопления

Принцип работы устройства

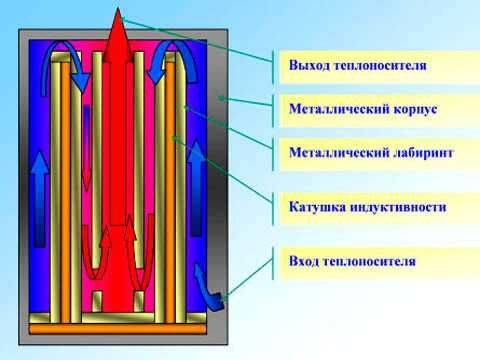

Прежде чем приступить к созданию индукционного агрегата, важно ознакомиться с тем, как это устройство функционирует:

• вода поступает в котел по входному патрубку;
• активируется инвертор и начинает подавать высокочастотный ток;
• сердечник и в дальнейшем весь нагревательный элемент формируют тепло за счет вихревых потоков;
• образуемая энергия посредством гидростатического давления передается через выходящий патрубок в отопительную систему.

Итак, индукционный котел представляет собой непрерывную цепь устройств, плотно соединенных друг с другом и обеспечивающих непрерывную работу оборудования за счет постоянного внутреннего давления. При этом в качестве теплоносителя в индукционном котле могут использоваться вода, масло, антифриз и любая нефтяная основа. В домашних условиях проще всего изготовить агрегат средней мощности, который будет аккумулировать тепло посредством нагрева воды до нужной температуры.

Плюсы и минусы индукционного нагрева ГВС

Плюсы самодельных и заводских индукционных проточных водонагревателей:

• полная бесшумность;
• КПД 98 – 99%;
• из-за микровибраций грязь и накипь не прилипают, электрохимических реакций нет, чистка не потребуется, эксплуатация продлевается;
• высокая ремонтопригодность, эффективность и простота, минимум деталей – нагрев производится отрезком трубы с обмоткой – (срок службы 10 – 20 лет), но этого достоинства нет, если используется радиосхема;
• компактность;
• экологичность, нет продуктов горения;
• нет затрат на техническое обслуживание, не надо чистить, менять аноды, ТЭН;
• регулируется, настраивается (уменьшая/увеличивая силу тока, размер намотки).

Нет зависимости мощности от температуры воды, но чем холоднее она поступает и интенсивнее проток, тем прохладнее на выходе, так как не успевает вобрать тепло, поэтому рекомендовано, чтобы жидкость дольше двигалась внутри индукционного водонагревателя (несколько секций, отделение, проволока внутри).

Минусы:

Устройство и принцип работы котла

При пропускании электрического тока через токопроводящий материал в последнем происходит выделение тепла, мощность которого прямо пропорциональна силе тока и его напряжению (закон Джоуля – Ленца). Вызвать протекание тока в проводнике можно двумя способами. Первый состоит в его непосредственном подключении к источнику электричества. Этот способ будем называть контактным.

Второй – бесконтактный – был открыт Майклом Фарадеем в начале19-го века. Ученый выяснил, что при изменении параметров магнитного поля, пересекающего проводник, в последнем появляется электродвижущая сила (ЭДС). Это явление получило название электромагнитной индукции. Где есть ЭДС – там будет и электроток, а значит и нагрев, причем в данном случае – бесконтактный. Такие токи называют наведенными или вихревыми или токами Фуко.

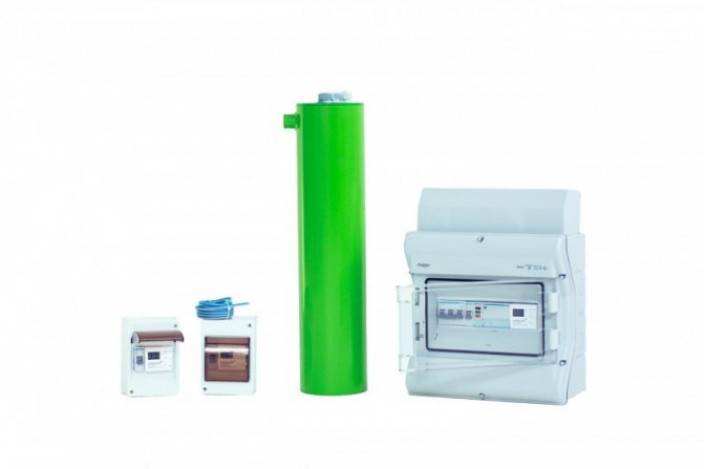

Индукционный котел отопления – принцип работы

Вызвать электромагнитную индукцию можно по-разному. Проводник можно перемещать или вращать в постоянном магнитном поле, как это делается в современных электрогенераторах. А можно менять параметры самого магнитного поля (интенсивность и направление силовых линий), оставляя при этом проводник неподвижным.

Подобные манипуляции с магнитным полем стали возможными благодаря еще одному открытию. Как выяснил Ханс-Кристиан Эрстед в 1820-м году, намотанный в виде катушки провод при подключении к источнику тока превращается в электромагнит. Меняя параметры тока (силу и направление), мы добьемся изменения параметров генерируемого данным устройством магнитного поля. При этом в проводнике, находящемся в этом поле, будет возникать электрический ток, сопровождающийся нагревом.

Ознакомившись с этим несложным теоретическим материалом, читатель наверняка уже представил себе в общих чертах устройство индукционного котла отопления. Действительно, он имеет довольно простую конструкцию: внутри экранированного и теплоизолированного корпуса имеется труба из особого сплава (можно использовать и сталь, но характеристики при этом будут чуть хуже), установленная в гильзе из диэлектрического материала; на гильзу в виде катушки намотана медная шина, подключаемая к электросети.

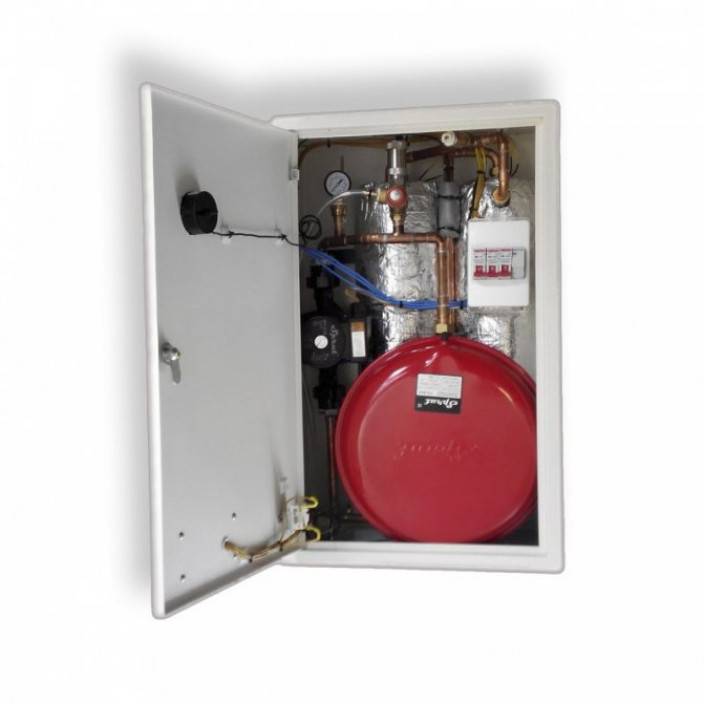

Котел индукционный после монтажа

Посредством двух патрубков труба врезается в систему отопления, в результате чего по ней будет протекать теплоноситель. Переменный ток, протекающий через катушку, создаст переменное магнитное поле, которое в свою очередь наведет вихревые токи в трубе. Вихревые токи обусловят нагрев стенок трубы и частично теплоносителя по всему объему, заключенному внутри катушки. Для более быстрого нагрева вместо одной трубы может быть установлено несколько параллельных трубок меньшего диаметра.

Читатели, осведомленные о стоимости индукционных котлов, конечно, заподозрили, что в их конструкции имеется еще что-нибудь. Ведь не может теплогенератор, состоящий только из трубы и куска провода, стоить в 2,5 – 4 раза дороже ТЭНового аналога. Чтобы нагрев был достаточно интенсивным, через катушку нужно пропускать не обычный ток из городской сети с частотой 50 Гц, а высокочастотный, поэтому индукционный котел оснащается выпрямителем и инвертором.

Выпрямитель превращает переменный ток в постоянный, затем он подается на инвертор – электронный модуль, состоящий из пары ключевых транзисторов и управляющей схемы. На выходе инвертора ток снова становится переменным, только с уже гораздо большей частотой. Такой преобразователь имеется не во всех моделях индукционных котлов, некоторые из них все-таки работают на частоте в 50 Гц. Однако, применение высокочастотного переменного тока позволяет значительно уменьшить размеры устройства.

Принцип электромагнитной индукции

В различных описаниях авторы указывают на сходство индукционного котла с трансформатором. Это вполне справедливо: катушка из провода играет роль первичной обмотки, а труба с теплоносителем – замкнутой накоротко вторичной обмотки и одновременно магнитопровода.

Почему же тогда трансформатор не греется? Дело в том, что магнитопровод трансформатора выполнен не из цельного элемента, а из множества изолированных друг от друга пластин. Но даже эта мера не способна полностью предотвратить нагрев. Так, например, в магнитопроводе трансформатора напряжением 110 кВ в режиме холостого хода выделяется ни много ни мало 11 кВт тепла.

Особенности вихревого индукционного котла

С принципом работы индукционного отопительного прибора мы уже знакомы. Существует его разновидность: вихревой индукционный котел или ВИН, действующий несколько иначе.

Отличительные черты ВИН

Как и индукционный аналог, он работает от высокочастотного напряжения, поэтому обязательно оборудуется инвертором. Особенность ВИН устройства заключается в том, что вторичная обмотка у него отсутствует.

Ее роль выполняют все металлические детали прибора. Их обязательно изготавливают из материалов, которые проявляют ферромагнитные свойства. Таким образом, когда на первичную обмотку устройства поступает ток, резко возрастает напряженность электромагнитного поля.

Оно в свою очередь генерирует ток, сила которого стремительно увеличивается. Вихревые токи провоцируют перемагничивание, в результате которого все ферромагнитные поверхности очень быстро, почти мгновенно, разогреваются.

Вихревые устройства достаточно компактны, но за счет использования металла, их вес велик. Это дает дополнительное преимущество, поскольку все массивные элементы корпуса принимают участие в теплообмене. Таким образом КПД агрегата приближается к 100%.

Эту особенность устройства нужно учитывать, если принято решение самостоятельно изготовить котел ВИН. Он может быть выполнен только из металла, пластик использоваться не должен.

Основное отличие вихревого индукционного котла заключается в том, что его корпус выступает в роли вторичной обмотки. Поэтому его всегда изготавливают из металла

Как собрать вихревое индукционное устройство?

Как мы уже знаем, такой котел отличается от своего индукционного аналога, однако, изготовить его самостоятельно так же несложно. Правда, теперь понадобятся навыки сварочных работ, ведь устройство должно быть собрано только из металлических деталей.

Для работы понадобится:

• Два одинаковых по длине отрезка металлической толстостенной трубы. Их диаметры должны быть разными, так, чтобы одну деталь можно было поместить в другую.
• Обмоточная (эмалированная) проволока из меди.
• Трехфазный инвертор, можно от сварочного аппарата, но максимально мощный.
• Кожух для теплоизоляции котла.

Теперь можно приступать к работе. Начинаем с изготовления корпуса будущего котла. Берем трубу большего диаметра и вставляем внутрь вторую деталь. Их нужно вварить одну в другую так, чтобы между стенками элементов осталось некоторое расстояние.

Получившаяся деталь в разрезе будет напоминать баранку. В качестве основания и крышки корпуса используется стальной лист толщиной не менее 5 мм.

В результате получаем полый бак цилиндрической формы. Теперь нужно врезать в его стенки патрубки под трубы подачи холодной и отводе горячей жидкости. Конфигурация патрубка и его диаметр зависят от труб отопительной системы, возможно, дополнительно понадобятся переходники.

После этого можно приступать к намотке проволоки. Она аккуратно, под достаточным натяжением наматывается на корпус котла.

Принципиальная схема самодельного индукционного котла вихревого типа

Собственно, нагревательным элементом будет служить намотанная проволока, поэтому корпус прибора желательно закрыть теплоизоляционным кожухом. Так удастся сохранить максимум тепла и, соответственно, увеличить КПД устройства и сделать его безопасным.

Теперь нужно врезать котел в отопительную систему. Для этого теплоноситель сливается, отрезается нужный по длине участок трубы и на его место вваривается прибор.

Осталось только запитать отопительный прибор и не забыть подключить к нему инвертор. Устройство готово к эксплуатации. Но прежде, чем провести испытания, нужно заполнить магистраль теплоносителем.

Вы не знаете, какой теплоноситель выбрать для заполнения контура? Рекомендуем ознакомиться с характеристиками различных теплоносителей и рекомендациями по выбору оптимального типа жидкости для отопительного контура.

Только после закачки теплоносителя в систему проводить пробный пуск.

Сначала нужно запустить прибор на минимальной мощности и внимательно отследить качество сварных швов. Если все в порядке, мощность увеличиваем до максимума.

На нашем сайте есть еще одна инструкция по изготовлению индукционного прибора, который можно использовать для подогрева теплоносителя в системе отопления. Чтобы ознакомиться с процессом сборки индукционного нагревателя, переходите по этой ссылке.
