Критерии выбора изделий
При выборе тестера учитывают такие его характеристики, как:
- Форма жала – жало устройства должно быть плоским и прочным. Это позволит не только измерять напряжение, но и откручивать различные винты на клеммниках, монтажных коробах для проводки;
- Материал – корпус тестера должен быть изготовлен из устойчивого к ударам пластика;
- Удобства использования – приспособление должно хорошо лежать в руке, иметь клипсу для крепления его на лацкане кармана;
- Функционал – наиболее удобны модели, имеющие такие дополнительные функции, как «прозвонка», определение величины измеряемого напряжения;
- Способ оповещения о наличии напряжения – с помощью звука из встроенного динамика или срабатывания небольшого светодиода, неоновой лампочки;
- Наличие дисплея – небольшой монохромный дисплей позволяет отображать значение напряжения;
- Стоимость – для бытовых нужд используют простые модели стоимостью до 100 рублей. Опытные электрики применяют более дорогостоящие и надежные тестеры стоимостью до 300-400 рублей.
- Производитель – наиболее популярны и надежны изделия производства таких брендов, как Yato, Wortex, Stanley, IEK, Fluke.
Также, выбирая тестер, необходимо учитывать отзывы о той или иной модели в интернете.
Модели и их способности
В этой части статьи приведем некоторые наиболее удачные модели и рассмотрим их характеристики.
Начнем мы с модели СВЕТОЗАР MS-48S SV-45203-48. Модель имеет удобный дизайн, оснащена световой и звуковой индикацией наличия напряжения. Регулируемая чувствительность «пробника» позволяет более точно определять место нахождения повреждения или скрытой проводки. Хотя последнее все же имеет ощутимую погрешность. Стоимость такого инструмента в пределах 3 -4 у.е.
Индикаторная отвертка Энергия 6878-28NS. В наличии все доступные функции, номиналы отображаемой величины напряжения на дисплее 12В, 36В, 55В, 110В и 220В. Изюминкой данного устройства является отсутствие батареек, при этом все функции доступны. При этом стоимость чуть более доллара.
Отвертка индикаторная SafeLine многофункциональная MS-18. Доступны пять функций, стоимость 1,5 – 2 у.е.
И, конечно же «классическая» индикаторная отвертка Visting на фото ниже. Проста и надежна, и цена – 0,5 у.е.
На самом деле выбор индикаторных отверток огромен, ценовой диапазон очень широк от 0,3 до 15 -20 у.е. за экземпляр. Зная свои потребности и возможности, Вы с легкостью подберете для себя оптимальный вариант.
Основные виды проверки
В зависимости от типа и функциональности индикаторной отвертки, проводят контактную и бесконтактную проверку техники, оборудования, электрической сети.
Контактный способ
- При проверке патрона необходимо проявить аккуратность, чтобы не закоротить контакты цоколя, которые расположены очень близко друг от друга. Фаза приходит на внутренний контакт, а не на резьбу, в противном случае, может происходить утечка на корпус осветительного прибора.
- Если лампочки в люстре загораются неправильно или не все, то следует проверить подсоединение выключателя. Если на нулевой клемме загорается индикатор, это значит, что фаза попадает на нуль выключателя, проходя через лампочку люстры. В этом случае необходимо исправить ошибку монтажа.
- Проверка на утечку напряжения проводится, когда покалывает, щиплет руку от прикосновения к технике. Электрический прибор подключают к сети, запускают его работу и прикладывают к корпусу тестер. Утечка на корпус происходит, если индикатор загорается в пол канала. Индикатор будет загораться в полную силу, если есть прямой контакт фазного провода с корпусом устройства. В этих случаях технику следует отремонтировать или заменить.
Поиск обрыва
Бывает, что при подключении прибора через удлинитель, он не работает, чтобы исключить поломку механизма, нужно проверить его на возможный обрыв.
Индикаторная отвертка берется за жало, торец рукоятки (пяточку) прикладывают к изоляции удлинителя, включенного в исправную розетку. Диод загорается, пробник ведут по всей длине провода. В том месте, где лампочка тухнет, возник перелом кабеля.
Когда с первой проверки не найден обрыв, необходимо выдернуть из розетки вилку удлинителя, перевернуть, затем воткнуть снова, повторить тестирование. Если действия не выявили неисправность удлинителя — проблема в приборе.
Скрытая электропроводка
Концы, замурованного в стену провода, прикладывают к «пяточке» и щупу отвертки. Если индикатор подает сигнал, обрыва в проводке нет, если провод поврежден, диод не загорится. Провод можно нарастить, если невозможно дотянуться пробником от одного конца до другого. Перед наращиванием дополнительную проводку проверить по аналогии.
Как пользоваться индикаторной отверткой
При работе с индикаторными отвертками, особенно с контактными моделями, в первую очередь нужно соблюдать технологию их применения и правила электробезопасности. Запрещается касаться рукой оголенного щупа, прибор нужно удерживать за корпус, покрытый изоляцией.

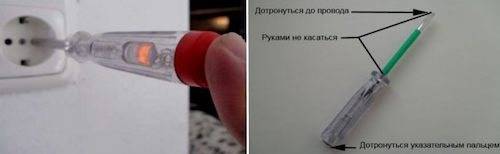

Когда используется обычная, а не универсальная индикаторная отвертка, ее щуп касается токоведущих частей, а одновременно на ручке зажимается контактная кнопка. Если есть ток и отвертка соприкоснулась с фазой – начнется свечение неоновой лампочки. Отсутствие светового сигнала указывает на нулевой или заземляющий проводники.
Немного сложнее работать со светодиодным индикатором на батарейках. Перед тем как пользоваться отверткой индикатором, нужно выполнить проверку его работоспособности. Для этого руками выполняется одновременное касание щупа и контактной кнопки. Светодиод загорается – значит инструмент готов к работе.
Особенностью этого устройства является отсутствие необходимости в соприкосновении с кнопкой во время проверки фазы. Достаточно вставить щуп в розетку и коснуться контактов. Свет зажегся – значит это фаза. Если светодиод не загорается, можно нажать на контактную кнопку. Световой сигнал показывает на нейтраль, а его отсутствие свидетельствует о наличии заземления или обрыве провода.
При всех остальных проверках также потребуется нажатие кнопки. Так можно проверить проводник на целостность, а предохранитель или ТЭН – на работоспособность, выявить другие неисправности. Во время поиска скрытой проводки тестером необходимо взять отвертку за жало, а кнопкой водить по местам предполагаемых линий. В этом случае светодиод загорится, но сам провод в это время должен находиться под напряжением.
Разновидности
- Простые отвертки-индикаторы с неоновой лампочкой. Состоят из металлического щупа (жало), пластикового корпуса, резистора высокого сопротивления, неонового светового элемента и контактной металлической пластинки, помещенной на головке. Устройство индикаторной отвертки простейшее. Она определяет только фазный провод, а также наличие напряжения. Положительные стороны таких устройств – их простота в использовании, отсутствие батарейки, надежность. Как пользоваться индикаторной отверткой? Все очень просто. Нужно лишь прикоснуться жалом к оголенному проводу или отверстию розетки, а пальцем дотронуться до пластинки на рукоятке. Если в цепи есть напряжение, ток потечет через жало, резистор, лампочку (заставив ее светиться) тело человека, которое станет частью цепи при прикосновении пальца к контакту на рукоятке. Если убрать палец с контакта, лампочка погаснет. При отсутствии напряжения, или повреждении проводки, отвертка-тестер светиться не будет.
- Отвертки-индикаторы с батарейками и светодиодными элементами. Внешне данные устройства похожи на предыдущие устройства с небольшим отличием: найти фазовый провод, можно не прикасаясь к контактной пластинке на торце отвертки. Кроме того, таким прибором можно прозвонить электрическую проводку на наличие разрывов. Для этого контактом-жалом дотрагиваются до одного конца цепи, до другого конца цепи дотрагиваются рукой и притрагиваются пальцем к контакту на головке тестера. Если цепь исправна, светодиодный элемент начнет светиться. Индикаторная отвертка с батарейкой стоит чуть дороже обычной.
Продвинутые отвертки-индикаторы. Приборы с большим количеством функций и более сложной начинкой, но отличающиеся все тем же принципом работы индикаторной отвертки. Они позволяют не только определить фазу или прозвонить провода, но и подходят для бесконтактного обнаружения скрытой проводки под небольшим слоем отделочного материала. Благодаря высокой чувствительности устройств, удается определять фазу через один изоляционный слой изоляции, не повреждая его. Стоят они недорого, точны, просты и понятны в эксплуатации. Например, отличным выбором для домашних работ по электрике, станет индикаторная отвертка Safeline MS-18. Это устройство позволит легко определять наличие переменного напряжения до 250В контактным способом (может обнаружить фазный и нулевой провод). Можно ее использовать и для и бесконтактного способа обнаружения скрытой проводки (до 600 В). Она способна найти место разрыва провода бесконтактным способом, прозвонить цепь, а также установить полярность у батареи или аккумулятора (до 36 В). При таком количестве функций модель стоит недорого (в среднем 250 рублей). Для выбора режимов проверки (контактный/бесконтактный) отвертка-индикатор снабжена переключателем. Подобные устройства станут универсальными «обнаружителями» обрывов провода под слоем отделочного материала. В их схеме есть как световой, так и звуковой индикатор. При необходимости многофункциональная индикаторная отвертка может настраиваться под конкретные виды работ.
Как проверить повреждение проводов, скрытых в стене? Для этого используется индикаторная электронная отвертка. Включив ее и установив переключатель на бесконтактный режим работы, нужно медленно вести жалом тестерной отвертки по стене вдоль маршрута, по которому проходят провода от распределительной коробки к выключателю или розетке. В месте, где кабель поврежден, индикаторная лампочка потухнет.
Стоимость большинства моделей индикаторных отверток небольшая. Функционал вполне достаточен для проверки электрических цепей в быту.
Как пользоваться индикаторной отверткой
Кроме вариантов для работы с бытовыми электросетями, существуют индикаторные отвертки для использования в автомобиле.
Они рассчитаны на поиск неисправностей проводки в сетях постоянного тока от 6В до 24В, а также для определения полярности проводов.
Вместо контакта на рукоятке, из ее торца выходит провод с зажимом (крокодилом).
Чтобы найти все плюсовые провода в авто, необходимо подключить клеммы аккумулятора.
Зафиксировав зажим отвертки на корпусе машины, поочередно прощупать все необходимые провода.
Сигнал индикатора свидетельствует о плюсе.
Подобным образом осуществляется поиск минусовых клемм, с разницей в том, что крокодил при использовании автомобильных тестеров подключатся к плюсовой клемме аккумулятора или плюсовому проводу.
На корпусе прибора имеется переключатель вольтажа (как правило, 6В, 12В и 24В).
Его необходимо установить в положение, соответствующее напряжению сети автомобиля.
Проверяем удлинитель
Чтобы проверить работоспособность обыкновенного бытового удлинителя, нужно, вставить тестер в одно из его отверстий, а потом в другое.
Если в одном есть ток, а в другом нет, то все работает правильно.
Второй вариант проверки чуть сложнее и для него, нужно обесточить удлинитель.
Затем кусочком проволоки замыкаются контакты одной из розеток.
Пальцами берется один электрод вилки, а ко второму нужно прикоснуться отверткой.
Индикатор загорелся – удлинитель исправен.
Дополнительные возможности применения индикатора
Кроме поиска фазы в электросети, индикаторные отвертки обладают и неочевидными функциями.
Как найти фазу и как работает индикаторная отвертка.
Самый простой вариант изображен на картинке снизу. Цена его в районе 0.5 $.
1. Этот индикатор определяет только фазный провод.
Работает он следующим образом: ток протекает по пути жало отвертки- ограничивающий ток, резистор-контакт неоновой лампы-замыкание на человека, т. е.
сопротивление тела человека включено в рабочую цепь индикатора.
Без прикосновения к металлическому контакту – лампа не будет светится.
Главный недостаток- это начало индикации напряжения, начиная с величины 60 Вольт. И во многих моделях не видно горения лампы на солнце.
Достоинства- простота и низкая цена. Пользоваться правильно очень просто. Касаемся пальцем верхнего металлического контакта и поочередно проверяем прикосновением жала наличие фазы на всех проводах.
2. Более совершенные многофункциональные индикаторные отвертки на батарейках. По внешнему виду
они практически ничем не отличается от обыкновенной с неоновой лампой, но в отличии от нее- в прозрачный пластмассовый корпус встроена неоновая лампочка, работающая от батареек и небольшой резистор.
У этого индикатора, нет необходимости касаться металлического контакта сверху— при прикосновении к проводу под напряжением она загорается сама. А если прикоснуться к колпачку и обесточенному проводу жалом с одной стороны и пальцем коснуться провода с другой стороны- лампочка должна светится, если цепь не оборвана. Так определяется целостность провода или кабеля.
Внимание! Часто такая отвертка реагирует на наводку и светится даже при обрыве цепи, рекомендую для этих целей тестер, прозвонку или мультиметр. Есть еще одно применение у такого индикатора- если взяться за жало такой отвертки и торцом ее поднести к изолированному проводу непосредственно или заложенному не глубоко в стене- лампочка должна светиться при наличии напряжения. Есть еще одно применение у такого индикатора- если взяться за жало такой отвертки и торцом ее поднести к изолированному проводу непосредственно или заложенному не глубоко в стене- лампочка должна светиться при наличии напряжения
Есть еще одно применение у такого индикатора- если взяться за жало такой отвертки и торцом ее поднести к изолированному проводу непосредственно или заложенному не глубоко в стене- лампочка должна светиться при наличии напряжения.
По сравнению с обычной- она реагирует на более низкую величину напряжения, да и лампа ярко светит. Именно такой тип индикаторной отвертки, как на рисунке Я использую в своей повседневной работе электрика уже много лет, но только для определения фазы.
Ее стоимость всего чуть меньше 1 $.
3. Сегодня много продается новомодных электронных индикаторных отверток, которые в большинстве случаев с ЖК-дисплеем и звуковой сигнализацией наличия напряжения. Дисплей отображает не только наличие напряжения, но и его величину в пределах от 12 Вольт до 220 В.
Принцип работы и использования схож с многофункциональными индикаторными отвертками, с тем отличием, что есть кнопки или тумблер переключения режимов. По своей сущности это упрощенный и компактный мультиметр, но цена великовата. И не один профессиональный электрик ее не использует. Для этих целей Я использую полноценный тестер или мультиметр с двумя измерительными щупами, о котором Я подробно расскажу в следующей статье.
← Предыдущая страница Следующая страница →
Проверка работоспособности индикатора
Прежде чем использовать отвертку-тестер, необходимо непременно проверить ее работоспособность и целостность. От этого будет зависеть как точность показаний, так и безопасность человека, который пользуется прибором.
В первую очередь, нужно обратить внимание на целостность корпуса — если на корпусе находятся сколы, трещины и иные повреждения, то замените тестер. Новый недорого будет стоить, а последствия удара током могут быть очень серьезными
Проверьте на розетке работу индикатора, находящейся под напряжением либо же замыканием руками внутренней цепи (один палец приложить к жалу, а второй к «пятке»). Если индикатор не горит, то могут быть различные причины. Наиболее частая — севшие батарейки. С тем чтобы их поменять, справится каждый человек. Необходимо раскрутить корпус прибора, поменять элемент питания на новый и в том же порядке собрать. Не забывайте, что батарейка устанавливается с соблюдением полярности, иначе отвертка работать не будет.
Если причиной выхода из строя является не элемент питания, то ремонт целесообразен только из спортивного интереса — намного проще приобрести новый тестер. Исключение составляет ситуация, когда у вас скопился арсенал поломанных отверток, из которых можно самому собрать работающее изделие. И все время будьте осторожны во время работы с приборами и электросетями. Лучше несколько раз не спеша перепроверить результат измерений, нежели получить удар током.
