Газовые инфракрасные излучатели для промышленных помещений: устройство, принцип действия, разновидности

Устройство и принцип работы газового инфракрасного обогревателя

ИК обогреватели отличаются от других тем, что они нагревают не воздух, а предметы, которые находятся в зоне действия, а уже от предметов нагревается воздух. При этом процесс и результат получаются более эффективными и быстрыми, чем при стандартом нагревании воздуха. Но стоит помнить о том, что они быстро создают комфортный микроклимат в определенной зоне, куда направлено излучение, а спустя пару-тройку часов тепло будет уже во всем помещение.

Многое зависит еще и от стен, а также соотношения объема помещения и мощности устройства. Если произвести сравнение с газовыми пушками, то эффект от инфракрасного обогревателя долгосрочный – нагреваются пол, стены, потолок и предметы, а уже от них и воздух. Хотя есть разные конструкции устройства, принцип работы газового инфракрасного обогревателя одинаков всегда. Основным элементом является перфорированная плита из керамики. При этом материал является модифицированным, т.к. при нагревании до определенной температуры начинает излучать тепло в ИК диапазоне.

При включении газ подается на вход устройства и смешивается с воздухом в комнате/на улице. На выходе смесителя получается газовоздушная легковоспламеняющаяся смесь, которая подается через диффузор на керамическую плиту. Воспламенение происходит посредством пьезо- или электророзжига – все зависит от автоматики и типа модели.

Так как газ подается на всю площадь, то нагревание получается равномерным. Температура излучающей поверхности варьирует в пределах +550…+800 градусов. Чем же отличается газовый ИК обогреватель от других устройств, работающих на газовом топливе? Конечно же, температурой сгорания. При нормальном функционировании вентиляции концентрация вредоносных выхлопных газов не достигает критической температуры. Даже если это случается, то анализатор газа отключает подачу топлива. Если это случилось, нужно просто проветрить помещение, немного подождать и заново запустить агрегат заново.

Преимущества и недостатки

ИК газовые обогреватели являются единственным оборудованием для отопление, которое на деле оказывается луче, чем ожидаешь. Это можно увидеть по отзывам счастливых покупателей. Если подробно ознакомиться с ними, становится ясно, что это и правда неплохое оборудование. Что вы получаете:

• При нормальном функционировании нет никакого аромата.
• Автомат контролирует содержание углекислого газа и отключает устройство до того, как у человека начнет болеть голова.
• При работе без включенного вентилирования вообще нет шума.
• Небольшой расход газа – то, что написано в технических характеристиках, правдиво.
• Высокая скорость прогревания помещения.

Информация взята из открытых источников, в частности с отзывов покупателей газовых инфракрасных обогревателей. Чаще всего устройство используют для быстрого нагревания бань, дач и иных типов помещений, которые остаются без отопления, и там они действительно незаменимы. Довольно хорошо отзываются о применении устройства для нагревания временных домиков и бытовок. Мало кто использует ИК газовые обогреватели для основного отопления, хотя и это реально. Из минусов можно выделить лишь наличие на старте запаха или при розжиге 2-3 горелки. Это встречается редко и лишь у дешевых моделей. Отсутствие любых запахов – отличительная черта итальянских обогревателей фирмы Bartollini. У других устройств это встречается, но не критично.

Какие бывают сложности при первом включении и как их избежать

При первом запуске инфракрасного обогревателя на газовом топливе бывают проблемы, к примеру, он редко «заводится» с первого раза. Это связано с тем, что чаще всего газ и оборудование заносят с холода, при этом баллон полный. На станциях емкость под газ заполняют не под завязку, как и полагается по технике безопасности. Это означает, что в баллоне есть немного воздуха, а не сплошной газ. Пока выходит воздух, горелка не разгорится.

Какими же бывают ИК обогреватели по конфигурации?

Где используются

Проектировщики строительных объектов сегодня обязательно учитывают наличие в помещении обогревательных приборов как дополнительного, так и основного использования. В бытовых условиях такие обогреватели использовать нельзя – недостаточный объем площадей, уровень вентиляции и высота потолков. Инфракрасные обогреватели используются в следующих местах:

Его устанавливать следует так, чтобы максимально получался охват пространства, которое следует обогреть. Также не следует устанавливать такие приборы вплотную к мебели, комнатным растениям, клетками с животными и другими объектами. Вокруг него должно быть оптимальное свободное пространство.

Инфракрасные обогреватели – принцип действия

Наше естественное светило под названием Солнце греет вовсе не воздух, как это может показаться на первый взгляд – он прогревается по совсем другим причинам. Оно доставляет к поверхности Земли инфракрасное излучение. Это излучение, достигая поверхности планеты, элементов ландшафта и искусственных построек, поглощается ими и превращается в тепло. В принципе, мы можем назвать инфракрасные лучи тепловыми, хоть это немного не так.

Идем дальше – предметы, располагающиеся на поверхности планеты (в том числе и поверхность земли с элементами ландшафта), начинают отдавать тепло. Именно это тепло и нагревает воздух и окружающие нас предметы, постройки и многое другое. С ростом высоты наблюдается охлаждение воздуха, так как ему просто неоткуда брать тепло. Поэтому на высотах, где летают самолеты, царит жуткий холод, достигая отметок в -50-60 градусов и даже ниже.

Аналогичным способом работают промышленные обогреватели, основу которых составляют источники ИК-излучения. Вот их пошаговый принцип работы:

ИК-обогреватели концентрируют тепло в районе пола, что позволяет находиться людям в наиболее комфортной обстановке.

• Инфракрасные излучатели подключаются к электросети и начинают генерировать ИК-излучение (или генерируют его за счет сгорания природного или сжиженного газа), причем в очень больших количествах – нужно помнить про объемы производственных помещений;
• ИК-лучи проникают в окружающие предметы (потолки, стены, полы, станки, мебель и т. д.), в результате чего те начинают отдавать тепло. Иными словами, они становятся ощутимо теплыми;
• Тепло отводится от нагретых предметов в воздух – в результате этого в промышленном помещении становится тепло и комфортно.

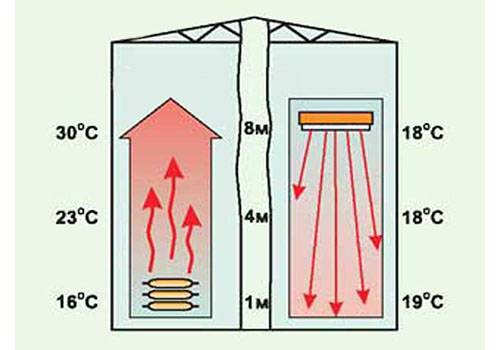

В то время, пока стандартные батареи греют воздух у стен, промышленные обогреватели, работающие на основе ИК-излучателей, активно прогревают практически все поверхности и предметы. Даже если расстояние между стенами составляет 50 метров, помещения будут прогреты практически по всему объему.

Газовый инфракрасный обогреватель – принцип работы

В отличие от конвекторов, которые производят нагрев окружающих воздушных масс, излучатели обладают направленным типом воздействия. Они отдают тепловую энергию непосредственно предметам, что приводит к экономии топлива и значительно ускоряет рабочий процесс. Рассматривая газовые инфракрасные обогреватели, как работают эти современные устройства, их можно сравнить с популярными приборами UFO, но здесь вместо электрического тэна источником тепла выступает горелка.

Основные узлы газового обогревателя:

• корпус;
• смесительная камера;
• диффузор;
• керамический элемент;
• защитная решетка;
• регулировочный клапан;
• манометр;
• шланг;
• газовый баллон с редуктором.

Для пуска в работу следует открыть вентиль на баллоне или на трубопроводе и осторожно поднести зажигалку к решетке. Совершая процесс розжига, желательно находиться в стороне от источника пламени

Вначале возможен небольшой хлопок, но огонь быстро втягивается в керамический элемент. Смешивание газа и воздуха происходит на входе в газовый инфракрасный обогреватель. Горючая смесь при помощи рассекателя равномерно распределяется по поверхности излучателя и сгорает, излучая мощное тепло.

Газовый инфракрасный обогреватель для дома

Подыскивая лучший газовый инфракрасный обогреватель для домашних нужд, нужно обязательно обращать внимание на производителя. Надежными и долговечными являются корейские устройства компании KOVEA

Данная фирма делает качественные приборы для дачи, дома, туристических походов. Хорошие отзывы заслужили приборы серии Little Sun, Power Sense, Cupid Heater, Cap Heater.

Прекрасным качеством всегда отличается газовый инфракрасный обогреватель компании Ballu. Этот международный холдинг выпускает несколько серий нагревателей для различных целей, от напольных приборов Red Evolution до плоских потолочных излучателей серии BIH. Из европейских производителей доступные и качественные модели делает польская фирма TIMBERK. Китайские образцы техники дешевле на 30%-50%, но часто отличаются посредственным качеством и плохой ремонтопригодностью.

Обогреватель газовый инфракрасный керамический

Для бытовых целей в условиях жилого помещения используют преимущественно два вида нагревательных устройств — инфракрасные газовые обогреватели с керамической горелкой и каталитические приборы. Каталитический принцип безопаснее, в нем применяется метод беспламенного окисления топлива при температуре ниже 600°C. Химический процесс происходит при подаче на горячую пластину из платинового состава и стекловолокна паров газа. Данные устройства имеют большую мощность, они экологичны и оснащаются вентиляторами, подходят для комнат площадью свыше 20 м2.

В керамических газовых инфракрасных моделях температура излучения значительно выше – от 800°C. Они представляют собой экран в виде панели, который нагревается открытым пламенем. Преимущество керамического устройства в более долговечном сроке эксплуатации, простом монтаже и обслуживании, недорогой цене в сравнении с каталитическими устройствами. Они имеют небольшой вес и подходят в качестве переносной печки или автономного обогревателя для палатки. Малогабаритные приборы комплектуются небольшими баллонами на 450 г, которых хватает для короткой поездки за город.

Потолочные газовые инфракрасные обогреватели

Выбирая лучший газовый инфракрасный обогреватель, можно рассмотреть стационарный вариант устройства, предназначенного для постоянной работы внутри помещения. В продаже имеется немало приборов с потолочным видом крепления, которые имеют существенные преимущества. Данные излучатели отличаются увеличенным размером панели, высокой производительностью и современным дизайном, их нередко используют для обогрева крупных промышленных площадок. Под потолком они не занимают полезного пространства и охватывают своим излучением значительную площадь помещения.



Обогреватель конвекторного типа — современные варианты обогрева для дома Обогреватель конвекторного типа – безопасное современное устройство для отопления. Среди электрических, газовых, инфракрасных, керамических моделей настенного, потолочного, плинтусного вида легко подобрать прибор для обогрева помещения.
Обогреватель электрический — как выбрать лучший вариант для обогрева дома? Обогреватель электрический может составить конкуренцию централизованной системе отопления благодаря быстрому прогреву воздуха, мобильности и отсутствию сложного монтажа

У каждого вида этого бытового прибора есть свои преимущества и недостатки.
Обогреватель настенный электрический — какие виды отопительных приборов лучше? Обогреватель настенный электрический может заменять или дополнять стационарную отопительную систему
Он выглядит как камин, картина или монолитная плита, такой современный вариант может стать изюминкой любого варианта интерьера.
Как выбрать обогреватель — какой вид лучше подходит для отопления вашего дома? Хотите знать, как выбрать обогреватель для дома, квартиры и дачи, важно разобраться в существующих моделях, чем они отличаются, и на какие параметры стоит обратить внимание, чтобы устройство отлично справлялось со своей задачей.

Виды и марки горелок

Существует несколько категорий излучателей в зависимости от назначения и способа установки. В зависимости от конструкции бывают настенные излучатели, потолочные газо-керамические, напольные модели, настольные варианты.

В зависимости от назначения бывают туристические обогреватели для палатки. Данные устройства отличаются малыми габаритами и работают на баллонном газе. Комплектуются одноразовыми баллонами.

Промышленные обогреватели являются самыми эффективными и позволяют отапливать помещения площадью 80-90 квадратных метров. Устанавливаются на потолке, а расстояние до обогреваемой поверхности может составлять до 8 метров.

Чертеж горелки инфракрасного излучения.

Кроме того, существуют инфракрасные газовые котлы, позволяющие полностью отапливать жилое помещение. Они достаточно эффективны и безопасны в использовании. Котлы с керамической горелкой более эффективны в сравнении с электрическими вариантами.

Выбирая подобный агрегат, следует обращать внимание на такие параметры, как: расход газа, основное предназначение, эффективность излучателей, безопасность использования, производительность. Среди моделей пользующихся наибольшей популярностью можно выделить:

Среди моделей пользующихся наибольшей популярностью можно выделить:

• российский бренд Ballu;
• китайский производитель Kovea;
• аппараты польской сборки Timberk.

Наиболее дешевым вариантом, конечно же, являются китайские продукты. Их стоимость ниже других аналогов более, чем на 30%. На этом все преимущества аппаратов данного производителя заканчиваются.

Стоит отметить, что китайские модели отличаются невысокой надежностью и не подлежат ремонту после поломки. В связи с этим не стоит соблазняться низкой стоимостью. Лучше отдать предпочтение более надежным производителям.

Виды инфракрасных обогревателей для габаритных помещений

Наиболее распространены обогреватели инфракрасного нагрева газовые и электрические, каждый из которых имеет несколько типов. Главное преимущество всех инфракрасных обогревателей – это экономичность.

В сравнении с обычной отопительной системой – инфракрасные обогреватели будут в два раза экономичнее, а при установке нового ИК

оборудования, оно окупается за 1-2 отопительного сезона.

Газовые ИК обогреватели

ИК обогреватели газовые крепятся на потолок и работают от газа. Они делятся на два типа: светлые и темные. Подбор и расчет мощности основывается на объеме отапливаемого помещения, наличии воздушных потоков и требуемой температуры нагрева. Недостатками для газовых ИК нагревателей являются: наличие системы газопровода, дополнительный монтаж воздухоотвода, высота потолков не менее 4- метров.

Электрические ИК обогреватели

Инфракрасные обогреватели с керамическими излучателями можно устанавливать как на стену, так и на потолок. Могут использоваться в любых типах помещений, в том числе и на улице, что удобно при кроткосрочных работах вне помещений. ИК обогреватели крепятся в любом удобном месте и подключаются к электросети.

Преимущества ИК обогревателей в том, что они могут использоваться в помещениях с высокой пожароопасностью, в пыльных и влажных помещениях, они мобильны и пере подключаются в течение 5-10 минут. Инфракрасный обогрев безопасен и экономичен. Обогреватели ИК типа можно встретить в больницах и учебных учреждениях. Они экономичны и многофункциональны.

Расчет мощности инфракрасных обогревателей можно сделать самостоятельно или с помощью специалиста по нагреву от компании Инфраторг.

Разновидности промышленных газовых ИК излучателей

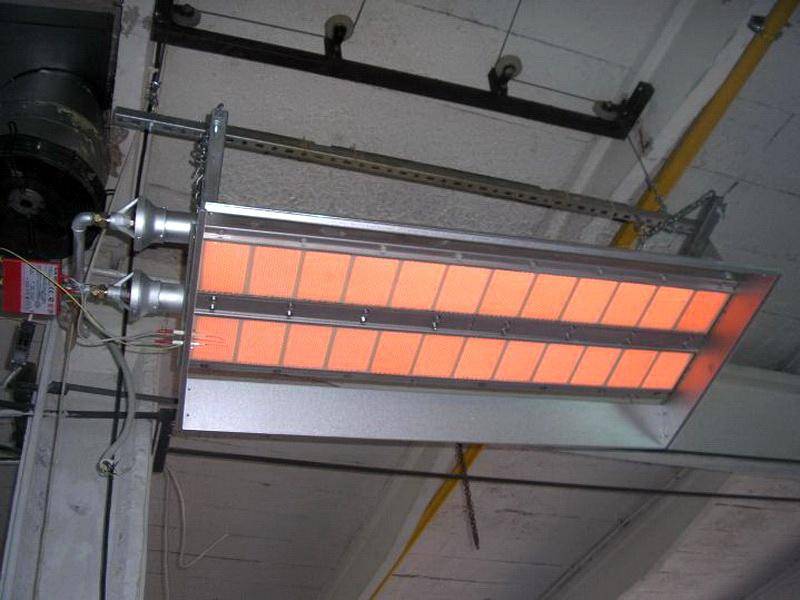

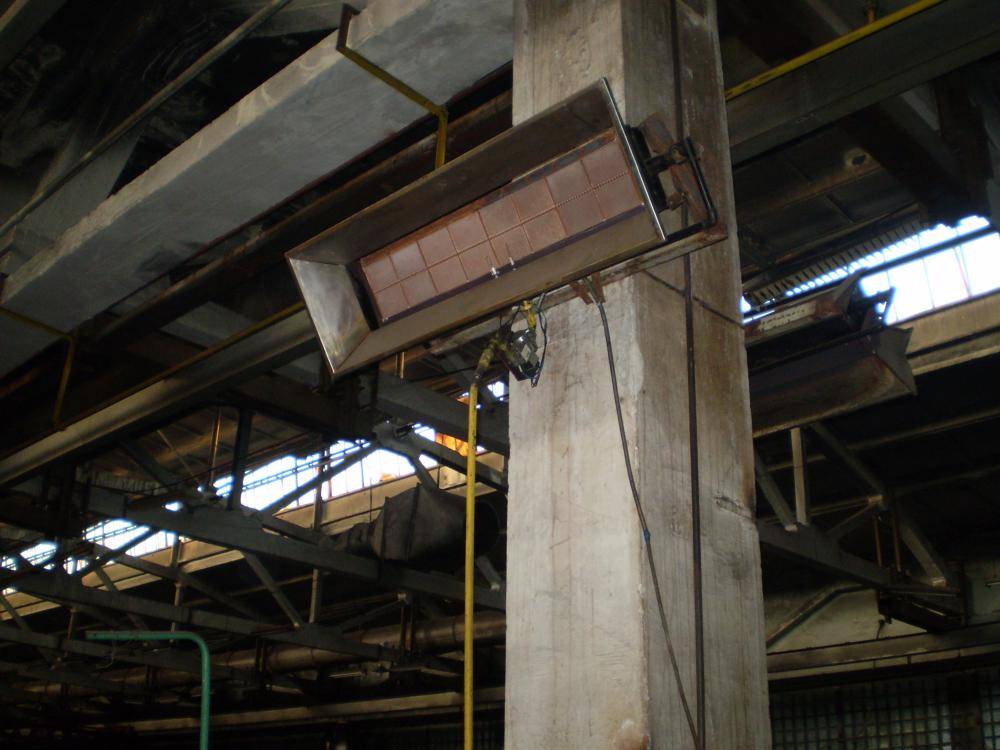

Обогреватели на реальном объекте

Инфракрасными лучами солнце прогревает Землю. Естественный источник тепла является самым эффективным и универсальным из всех имеющихся систем обогрева. Единственным недостатком солнца является то, что оно не может светить круглосуточно и его нельзя регулировать. От лучей нагревается земная поверхность, вода и твердые предметы, от которых тепло поступает в окружающий воздух. По такому принципу работают и инфракрасные газовые обогревательные приборы, в отличие от традиционных аналогов, прогревающих непосредственно воздух.

Газовые излучатели делятся на:

• светлые, оснащенные открытой горелкой;
• темные, с газогорелочным блоком.

В первом случае обогреватели не обеспечиваются организованным отводом продуктов сгорания, а температура их излучающей поверхности составляет более +600 градусов. Во втором случае – отработанные газы упорядоченно удаляются за пределы помещения, а излучающая поверхность в процессе работы нагревается до температуры менее +600 градусов.

В конструкцию ИК газового излучателя, предназначенного для промышленных объектов, входит:

• газогорелочный блок;
• теплоотражающий слой;
• излучающий экран;
• система управления.

Принцип работы прибора достаточно прост. Излучающая поверхность нагревается от воздействия на нее продуктов горения газа, после чего начинается передача тепла в виде излучения расположенным в зоне действия ИК лучей предметам.

Светлые излучатели

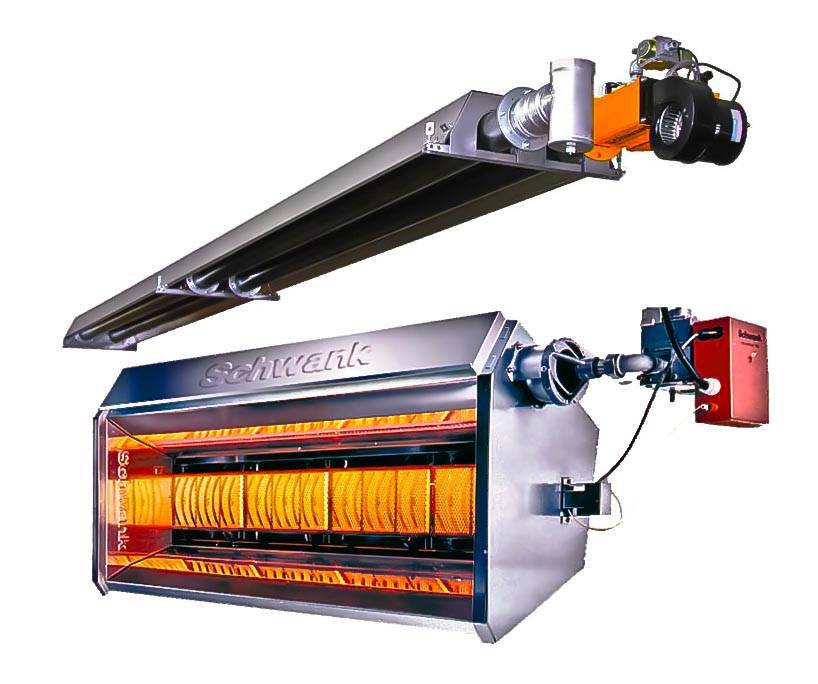

Производитель Schwank

Оборудование относится к высокоэффективным и высокотемпературным системам обогрева. Светлые газовые обогреватели предназначаются для установки в помещениях с высотой потолка не менее четырех метров. Их расчет производится из условия, что для каждых 20 куб.м объема необходим один кВт тепловой мощности излучателя.

Принцип работы подобных обогревателей состоит в сгорании газовоздушной смеси на поверхности и внутри горелки при температуре нагрева примерно 800-1000 градусов. Струя газа, выходящая из сопла, всасывает воздух из помещения в воздухозаборник, имеющий кольцевидную форму. Образовавшаяся газовоздушная смесь попадает в камеру выравнивания давления, а затем через сквозные отверстия – в камеру сгорания.

В конструкции светлых излучателей отсутствует организованная система отвода отработанных газов. Для удаления продуктов сгорания предусматривается либо газоотвод, либо искусственная вытяжная, но чаще – приточно-вытяжная вентиляция.

Светлые газовые ИК обогреватели являются оптимальным вариантом для высоких механических, литейных и кузнечных цехов. Их допускается использовать в помещениях повышенной влажности и запыленности. Приборы незначительно увеличивают нагрузку на строительные конструкции, поэтому устанавливать их на дополнительные опорные каркасы не требуется. Нередко светлые излучатели можно встретить, например, в качестве панельных систем отопления на теннисных кортах, или в лагерных павильонах.

Это интересно: Инфракрасные обогреватели ленточного типа: рассказываем суть

Разновидности промышленных ИК обогревателей

В настоящее время выделяются газовые и электрические промышленные инфракрасные обогреватели, которые, в свою очередь подразделяются на несколько видов, исходя из типа крепежа:

• настенные;
• напольные;
• потолочные.

Модели настенного исполнения предназначены для небольших по размеру помещений, они монтируются на стену, на высоту 2,5-3 метра.

Потолочные обогреватели применяются для обогрева помещений, больших по размеру. Мощность таких приборов — высокая, крепятся они на большой высоте, на подвесах или торсах.

ИК-обогреватель — напольный, встречается нечасто, такой агрегат представляет собой одинарную подставку с закрепленными на ней излучателями. Сфера применения — точечный обогрев.

Газовые

Подобные устройства отличаются высокой экономичностью. При условии постоянной работы, такие приборы полностью окупаются за 1-2 отопительных сезона.

Инфракрасные потолочные обогреватели промышленного типа, функционирующие на газу, можно разделить на две категории:

Светлые излучатели — применяются для снабжения теплом производственных помещений, где высота потолка начинается от 4 метров и выше. Модели считаются одними из самых эффективных. Принцип функционирования основан на сгорании смеси газа и воздуха в специальной горелке при температурном режиме 800-1000°С. Продукты сгорания удаляются по водоотводному каналу.
Темные излучатели — процесс сжигания газа осуществляется при температурном режиме 350-400°С. В итоге металлическая трубка, которая выступает в качестве излучателя, не накаляется докрасна, это и поспособствовало названию устройства

При креплении обогревателей темного типа нужно принимать во внимание, что излучатели имеют большую массу, чем светлые обогреватели.

Для промышленных помещений подбирают обогреватели либо светлого, либо темного типа. На выбор оказывают влияние технические характеристики самого здания (высота потолков, наличие хорошей циркуляции воздуха), а также вид производственной деятельности.

Достоинства обогревателей, работающих на газу:

• возможность локального обогрева помещений;
• снижение теплопотерь;
• окупаемость наступает очень быстро;
• не нужно никаких затрат на содержание персонала котельной.

Электрические

Агрегаты настенного и напольного исполнения применяются для локального и общего отопления помещений внутри и снаружи зданий. В зависимости от принципа функционирования и особенностей конструкции, выделяются следующие виды приборов:

1. По типу крепления электрические инфракрасные обогреватели бывают потолочными, напольными, настенными или универсальными, которые с одинаковой эффективностью могут работать в любом месте. Выделяются стационарные и мобильные установки, которые очень популярны у строительных бригад.
2. По принципу функционирования выделяются излучатели, которые испускают короткие и длинные инфракрасные волны. Для сушки древесины и оборудования окрасочных камер активно используются коротковолновые обогреватели.

Короткие инфракрасные волны негативно сказываются на здоровье человека. Поэтому установка в помещении с постоянным нахождением людей промышленных электрических коротковолновых инфракрасных обогревателей строго запрещена.

Излучатели, которые применяют длинные волны, благоприятно воздействуют на здоровье людей, поэтому их без проблем монтируют в производственных цехах. Длинноволновые обогреватели выступают в качестве основного источника тепла в зимний период времени.

Газовый обогреватель для дачи

Прогреть дачный домик в России газом куда выгоднее, чем при помощи электричества или же дизельным генератором.

Вывод напрашивается сам собой — остается выбрать и купить газовый обогреватель.

Для обогрева дачного домика (при отсутствии газовой магистрали) больше всего подходит мобильное устройство. Причины:

1. Нет необходимости ни в радиаторах, ни в трубах, без которых не бывает дорогостоящего водяного отопления. Кроме того воду зимой необходимо сливать, чтобы не допустить размораживания всей системы.
2. Пребывая на даче от случая к случаю вполне резонно обогреватель каждый раз увозить домой, или же прятать его в укромном месте и под замок, во избежание кражи прибора.
3. Малые размеры устройства и его мобильность. Если комнат в доме несколько, то не всегда возникает необходимость прогрева всех помещений. Напольный обогреватель на роликах просто решит проблему.
4. Технологии безопасны и эффективны. Кроме того у них есть датчики давления. Именно так и осуществляется контроль над поступлением газа, а также присутствует система автоматического отключения.
5. Небольшие размеры газового обогревателя – большой плюс для его беспроблемного хранения на небольшой площади, или же его транспортировки домой с дачи и наоборот.
6. Экономичность. Подобные приборы характерны малым расходом газа благодаря современным технологиям.
7. Экологичность. Устройства в большинстве своем не пересушивают воздух и не сжигают кислород.
8. Автономность. Нет зависимости от газовых поставок. Достаточно лишь запасти пару лишних баллонов, да и заправки сейчас есть повсюду. Большинство таких устройств не нуждается в электроснабжении. Если это конечно не конвектор с вентилятором.
9. Опция регулировки мощности. Благодаря переключению режимов можно регулировать температуру в доме и существенно сэкономить газ. Если устройство портативно, то его можно еще и использовать на пикниках, например.
10. Долговечность. Поскольку в производстве этих устройств используются качественные материалы, то у них велика стойкость к влажности и высокой температуре. Прибор, с учетом не постоянной загруженности может эксплуатироваться несколько десятилетий.

И все же при пренебрежении правил эксплуатации возгорание возможно. Кроме того многие модели подразумевают монтаж вытяжной вентиляции.

Виды отопителей, рекомендованных для дачи:

• Газовые конвекторные устройства. На многих из них предусмотрены вентиляторы. Именно они и способствуют ускоренному продвижению воздуха. Так достигается и равномерное прогревание помещений.
• Тепловые пушки. Это довольно мощные устройства, которые очень быстро прогревают воздух, как в помещении, так и на улице – на террасах, верандах. Кроме того благодаря этой пушки можно сушить подвальное помещение, стены после паводка. Можно еще и ускорить, таким образом, приводящиеся строительно-отделочные работы или же спасти собственный сад в период цветения от внезапных заморозков. Стабильная температура может быть как при дожде, так и при сильном ветре.
• Каталитические обогреватели. Это решение вполне экологично, поскольку горение, как уже говорилось, происходит без пламени. Эффективность прибора также достаточно велика и позволяет обогреть довольно большие помещения. Купив портативный обогреватель такого типа его можно еще использовать и в походах.

По большому счету можно перед покупкой изучить модельный ряд, а также и отзывы на каждую модель.

Виды ИК обогревателей на газу

Инфракрасные потолочные электрообогреватели для производственных площадок делятся на две группы:

• светлые излучатели – созданы для прогрева заводов с высотой потолка не меньше 4 метров. Такие модели являются одним из самых продуктивных и мощных в своем сегменте. Теплотехнический расчет мощности выполняется с учетом, что на каждые 20 метров кубических требуется установка мощности 1 кВт. Навесные обогреватели на 5 кВт быстро справятся с прогревом 100 метров кубических. Метод функционирования устройства состоит в поглощении газовой смеси и воздуха в особой горелке при температуре 800-1000 градусов. Для устранения продуктов сгорания применяется газоотводной канал;
• темные излучатели – процесс поглощения газа осуществляется при температуре 350-400 градусов. В итоге металлическая трубка, которая является излучателем, не накаляется докрасна, что поспособствовало причиной названия обогревательных устройств. При фиксации обогревателей данного типа нужно учесть, что излучатели отличаются большими габаритами, чем светлые аналоги. Для заводов и цехов выбирают устройства светлого или темного типов. Выбор зависит от технических показателей самого здания и от вила производственной деятельности.
