Как заменить часть пластиковой трубы?
Из-за пагубных механических воздействий, использования некачественных материалов или протечек на пластиковых трубах могут появляться повреждения. Устранить их можно несколькими способами, наиболее востребованные из которых описаны в этой статье.
Обмотка
Если на пластиковой трубе появилась небольшая трещина или дырка, то устранить подобный дефект можно при помощи изоляционной ленты. Ею обматывают поврежденный участок, причем так, чтобы обязательно были нахлесты. Это кратковременная, но довольно эффективная во многих случаях мера.
Склеивание
Первым делом полностью перекрывают подачу воды в трубе, после чего аккуратно отрезают поврежденную ее часть.
Рулеткой отмеряют кусок трубы, который по диаметру и длине совпадает с демонтируемой частью, и ровно отрезают его.
На оба края нового куска трубы наносят клей, в качестве которого можно использовать, например, эпоксидную смолу, после чего разрозненные участки аккуратно скрепляют в одно целое. Конструкцию оставляют в таком виде на несколько минут, чтобы хорошо схватился клей. По истечении этого периода можно начинать пользоваться трубой.
Монтаж металлопластиковых труб. Советы от профессионалов
Одним из больших преимуществ этой трубной продукции является возможность создания из неё фасонных элементов, изменять направление трубы на любой требуемый угол, не говоря уже о том, что свернуть её при определённых условиях можно даже в кольцо. При монтаже металлопластикового трубопровода профессионалы рекомендуют использовать коллектор. Такой подход обеспечит равномерный напор потока воды ко всем подключенным потребителям. Стоит также прислушаться ещё к одному совету сантехников, за плечами которых продолжительный стаж работы. Звучит оно так: для минимизации количества соединений и, соответственно, для увеличения надёжности системы, трубу от коллектора к конечному потребителю лучше использовать «одной нитью».
Изгибать трубные изделия из металлопластика следует с использованием трубогиба или ручного кондуктора, представляющего собой пружину. Она может одеваться сверху либо вкладываться в трубу.
Монтаж конструкций из металлопластиковых труб нужно осуществлять по всем правилам, иначе система будет ненадежной
Без внешнего кондуктора не обойтись при необходимости создания разворотов или нескольких поворотов трубопровода (например, когда укладывается тёплый пол). Если вы не имеете навыки работы с металлопластиковыми трубами, гнуть данные изделия только своими руками без инструмента не рекомендуется.
Возвращаясь к разговору о соединении металлопластиковых труб фитингами следует отметить, что трубопроводы, прокладываемые в полу или в стене, оснащаются неразъёмными необслуживаемыми деталями. Те же из них, которые идут открыто, допускается оборудовать любым удобным соединением. Использование компрессионных фитингов целесообразно при подключении, например, кранов и прочих сантехнических приборов. Так будет обеспечен их быстрый ремонт либо замена.
Для крепления трубопроводов к стене применяются неподвижные и подвижные опоры. Изготавливаются они из пластика любого вида, например, поливинилхлорида. Приняв решение использовать металлические подобные аксессуары, оснастите их эластичной прокладкой. Опоры не должны вызывать деформацию трубы или её наружного слоя. Прокладывая ветку водоснабжения открытым способом, используйте разъёмные опоры.
Виды фитингов для металлопластиковых труб
- Цанговые (резьбовые) фитинги;
- Компрессионные;
- Пресс-фитинги для металлопластиковых труб.
По рабочим качествам металлопластиковые трубы превосходят металлические. Они не страдают от коррозийного воздействия, на внутренней поверхности не накапливаются соляные отложения, с ними просто работать. Для монтажа системы вам понадобятся только накладные ключи, конечно же, непосредственно металлопластиковые трубы и фитинги, соответствующие конкретным работам. Как говорилось ранее, данные виды фитингов для труб из металла отличаются великолепной ремонтопригодностью, их просто установить и снять, если необходима замена. На установку либо снятие таких фитингов опытные мастера затрачивают порядка 30 секунд. Простота использования, скорость монтажа, надежность соединений являются теми положительными факторами, благодаря которым сегодня для наладки отопительных систем и иных сантехнических работ выбирают именно металлопластиковые трубы.
По назначению виды фитингов для металлопластиковых труб делятся на четыре категории:
- Крестовины (тройники) нужны, чтобы врезать и ответвить трубопровод;
- Муфты соединяют две трубы;
- Фигурные фитинги необходимы для обвода трубы без стыковки;
- Фитинги запорного типа (вентили, краны, клапаны).
Рассмотрим подробнее виды фитингов для металлопластиковых труб
Все они отличаются исключительно способом монтажа.
- Цанговые фитинги
По виду являются разъемными фитингами и по стоимости самые дорогие из всех, представленных на рынке. Но они обладают и неоспоримым преимуществом – соединения, выполненные с использованием этих элементов, многократно собираются и разбираются без страха потерять герметичность. Присутствие уплотнительного резинового кольца отличает эти виды фитингов для труб из металлопласта от резьбовых деталей.
Цанговые фитинги для металлопластиковых труб состоят из следующих элементов
- Латунной основной части;
- Обжимного кольца;
- Резиновой уплотнительной прокладки.
Также разъёмными фитингами являются крестовины, тройники, переходники и пр. Благодаря универсальности, они приобретаются для сборки различных видов трубопроводов.
Тройники для металлопластиковых труб относятся к обжимным фитингам и позволяют решать множество задач. Например, создать ответвление от основной магистрали. С помощью крестовин, аналогов тройников, можно сформировать сразу две ветки в трубопроводе.
По способу изготовления тройники делятся на обычные и комбинированные. Комбинированные, в свою очередь, делятся на следующие категории:
- С внутренней резьбой;
- С наружной резьбой;
- С накидной гайкой.
Существуют недостатки такого вида соединения:
- В случае, если гайка закручена слишком слабо, в месте стыка образуется подтёк. Чрезмерные усилия при закручивании также недопустимы, это может испортить соединение. Лучше всего соблюдать аккуратность, постепенно подкручивая гайку и проверяя герметичность конструкции.
- При длительном пользовании трубопроводом затяжка гайки может стать слабее, поэтому необходимо периодически проверять ее, при необходимости подтягивать.
- Компрессионные фитинги
Являются условно-разъемными. Эти виды фитингов для труб обладают рядом достоинств: оперативная и простая установка, обеспечение высококачественного соединения. С их помощью можно собрать трубопровод любой сложности.
Компрессионный фитинг для металлопластиковых труб состоит из таких элементов
- Накидная гайка;
- Разрезанное обжимное кольцо;
- Штуцер.
Компрессионные фитинги не зря относят к условно-разъемным. Их легко демонтировать, однако не рекомендуется использовать повторно. Такой элемент, скорее всего, не обеспечит полную герметичность стыка. В этом случае рекомендуется использовать новый или заменить его износившуюся часть, что тоже допустимо. Компрессионные фитинги следует выбирать при сборке трубопровода с холодной водой.
- Пресс-фитинги
Применяют для неразъемного соединения. Для работы нуждаются в присутствии специального инструмента – пресс-машины. Имеется как ручной её вариант – пресс-клещи, так и гидравлический, управляемый микропроцессором.
Соединение с использованием пресс-фитингов отличается большой прочностью и непроницаемостью. Монтаж с использованием этого вида фитингов для металлопластиковых труб тоже займет немного времени. Неоспоримым плюсом использования комплектующих этого вида и, соответственно, неразделимого соединения является выполнение прокладки труб в толще стен.
Читайте материал по теме: Как выбрать радиаторы отопления: 5 критериев
Пуш-фитинги / push-фитинги
Пуш-фитинги (push – давить, толкать англ.) – это последняя, по времени появления, разновидность фитингов для металлопластиковых труб. За сравнительно короткое время было представлено несколько поколений этих самофиксирующихся фитингов.
Принцип действия пуш-фитинга заключается в самофиксации вставленной в него трубы. При монтаже труба вдавливается в пуш-фитинг, надеваясь на интегрированный штуцер с уплотнительными кольцами. Система подпружиненных внутренних колец плотно прижимает трубу к штуцеру и не дает ей возможности выйти из фитинга. Два уплотнительных кольца из EPDM обеспечивают требуемую герметичность соединения. Труба должна быть откалибрована и со снятой внутренней фаской.
Достоинства пуш-фитингов:
- Не требуется специальный инструмент. Требуется только труборез и калибратор.
- Простота монтажа. Не требуются специальные навыки и «золотые руки». Можно самостоятельно смонтировать на пуш-фитингах трубопровод из металлопластиковых труб.
- Ускоренный монтаж. Пуш-фитинги позволяют выполнить большой объем работы за короткое время.
- Подходят для труднодоступных мест
- Можно замоноличивать. Пуш-фитинги обладают надежностью, достаточной для скрытого монтажа в строительных конструкциях (стенах, полах).
Недостатки пуш-фитингов:
- Заужение проходного сечения. Это приводит потере давления в системе вследствие высокого местного гидравлического сопротивления в пуш-фитингах.
- Высокая цена. Это самые дорогие фитинги для металлопластиковых труб.
Сводная таблица выбора фитингов для металлопластиковых труб
| Радиальные пресс-фитинги | Аксиальные пресс-фитинги | Пуш -фитинги | Обжимные фитинги | |
| Возможность скрытой прокладки | ДА | ДА | ДА | НЕТ |
| Многократное использование | НЕТ | ДА/НЕТ | ДА | ДА |
| Наличие уплотнения в фитингах | ДА | НЕТ | ДА | ДА |
| Заужение сечения в фитингах | — | ++ | — | — |
| Время и простота монтажа | + | +/- | +++ | — |
| Надежность соединения | +++ | ++ | + | — |
| Стоимость системы | $$ | $$$ | $$$$ | $$ |
| Стоимость комплекта инструментов | $$$$ | $$$$$ | $ | $$ |
Комментарии к таблице:
- Заужение сечения трубопровода – это проблема для всех типов фитингов. Аксиальные фитинги имеют меньшее заужение, чем другие типы фитингов для м/п труб.
- Наличие уплотнения в фитингах снижает надежность соединений т.к. есть риск повреждения при монтаже.
- Надежность соединения металлопластиковых труб с использованием радиальных пресс-фитингов выше, чем с аксиальными фитингами, которые лучше всего подходят для PEX труб. Это связано с тем, что при радиальной опрессовке можно лучше продавить металлопластиковую трубу, чем при натяжении.
- Под стоимостью системы подразумевается только стоимость ее комплектации без учета стоимости монтажа (временных затрат монтажников нужной квалификации). Цены для каждого типа фитингов варьируются в большом диапазоне и эти диапазоны пересекаются. Цена зависит как от объективных параметров, например, материала корпуса фитинга (PPSU – самые дешевые), так и субъективных – бренда, страны производства. В таблицы сравниваются фитинги сопоставимые по качеству и основным параметрам (например, только латунный корпус).
- Обжимные фитинги не рекомендуются производителями металлопластиковых труб как системное решение.
Выводы
- Радиальные и аксиальные пресс-фитинги подходят для профессиональных монтажников т.к. сочетают высокую надежность с разумными ценами, но требуют опыта работы. Пресс инструмент обычно уже есть в наличии или его можно арендовать.
- Пуш-фитинги являются лучшим решением для непрофессионалов, когда не требуется много соединений. Они просты в монтаже и надежны. С другой стороны, профессиональные монтажники также используют пуш-фитинги, когда надо сделать большой объем работы за короткое время, а инструмента не хватает.
- Разновидность обжимных фитингов – концевые резьбовые адаптеры незаменимы для подключения к выходам коллекторов и к инженерному оборудованию, например, к радиаторам. Их будут вынуждены использовать как профессиональные, так и непрофессиональные монтажники.
Как правильно изогнуть металлопластиковую трубу?
Достоинством металлопластиковых труб помимо прочего является возможность согнуть их в нужном месте. Это помогает сократить количество используемых фитингов. Такая особенность используется при необходимости сделать поворот и обустройстве теплых полов. Согнуть металлопластиковую трубу можно 4 способами:
- руками;
- пружиной;
- при помощи фена;
- трубогибом.
Вариант #1 — сгибание труб руками
Этот метод требует наличия ловких рук. Чтобы узнать, как согнуть трубу без каких-либо приспособлений посмотрите видео инструкцию:
Вариант #2 — пружина поможет избежать дефектов
В продаже имеется пружина, специально предназначенная для сгибания труб. Ее вставляют внутрь изделия. После этого сгибание производится с легкостью и без дефектов. Размер пружины подбирается под размер труб.
Использование пружины для сгибания металлопластиковых труб помогает избежать дефектов и порчи изделия. Размер пружины должен соответствовать размеру трубы
Вариант #3 — использование строительного фена
Металлопластиковые трубы под воздействием тепла становятся более податливыми. Чтобы их разогреть используют строительный фен. Только делать это нужно аккуратно, чтобы не перегреть пластик. После нагревания труба сгибается в одно движение.
Вариант #4 — трубогиб для мастера
И все же, если вы начинающий мастер без опыта работы, лучше использовать специальный трубогиб. Он поможет без особых усилий согнуть металлопластиковую трубу любого размера. В продаже имеется трубогиб-арбалет. Для его использования достаточно выставить угол сгиба, вставить трубу и свести ручки.
Если у вас нет опыта работы с металлопластиковыми трубами лучше использовать трубогиб. Специальный трубогиб-арбалет помогает согнуть трубу под нужным углом
Ясно, что без усилий сделать качественный водопровод или отопление не получится. К любой работе, которую вы будете выполнять с металлопластиковыми трубами, от выбора изделия до проверки дееспособности системы нужно относиться ответственно. Только в этом случае можно гарантировать долговечность водопроводной или отопительной магистрали.
Технические параметры
Классификация фитингов осуществляется на основе технических критериев:
- Для выполнения какой технической роли требуется установка крепления – фитингов;
- Из какого материала выполнена конструкция;
- Каким образом будет зафиксировано крепление;
- Отличительные особенности конструкции и размер.
Размерный ряд начинается от 4 — 600 мм и зависит от прямого назначения (присоединения шлангов тормозного типа или в подготовке магистрального трубопровода). Принято выделять несколько стандартных размеров фитингов: 20, 25, 50, 110 и 32мм. Как правило, из-за большой популярности, подобные модели найти не составит большого труда.
Цанговые соединения
Фитинги с разрезным кольцом появились на рынке сантехнических материалов самыми первыми, поскольку их применение не требовало наличия специального инструмента и отличалось необычной для того времени простотой.
Принципиальное устройство этих соединителей
Как видно на схеме, металлопластиковая труба натянута на штуцер и обжата латунным кольцом. Для лучшего уплотнения между трубой и штуцером расположены 2 резиновых кольца. Сверху латунное кольцо зафиксировано накидной конической гайкой. Во время затягивания накидной конусной гайки она плотно сжимает его, обеспечивая герметизацию соединения.
Для монтажа цангового соединения труба обрезается специальным резаком или ножницами по месту необходимого соединения, после этого:
- накидная гайка и разрезное кольцо одеваются на трубу и опускаются ниже места среза;
- специальным калибратором путем прокручивания его внутри трубы снимается фаска и выравнивается окружность;
- металлопластиковая труба одевается на штуцер до упора;
- разрезное кольцо придвигается вплотную к штуцеру, а поверх него накручивается накидная гайка;
- после того, как усилия руки станет не хватать для закручивания гайки, ее дотягивают ключами.
При дотягивании гайки следует быть осторожным, чтобы не перетянуть и не раздавить резиновые кольца.
Диаметры стальных труб
Диаметр трубы по способу измерения разделяется на два вида — внутренний (условный диаметр (Ду, Dy) номинальный размер (в миллиметрах) и внешний (наружный диаметр). По внутреннему диаметру измеряются трубы водогазопроводные, по внешнему электросварные круглые и бесшовные.
Применение труб различных диаметров
В различных отраслях промышленности сегодня широко используются стальные трубы. К ним можно отнести:
- бытовую;
- химическую;
- автомобильную;
- пищевую;
- сельскохозяйственную;
- строительную и другие отрасли.
Прежде всего, такая популярность данного вида трубного проката обусловлена экономической выгодой. Основным отличием стальных труб друг от друга это способы производства, стали из которых изготавливают трубы, а так же диаметры и сечение.
Большое значение для любых работ связанных с использованием труб из стали имеет как внешний, так и внутренний диаметр. Главное принципиальное отличие между измерениями диаметра трубы, это то что внешний диаметр не зависит от толщины стенок, а внутренний зависит к примеры труба 108х3 имеет внешний диаметр 108 мм, а внутренний 102 мм, расчет 108 — (3*2) = 102 мм. Так же есть трубы водогазопроводные, которые измеряются по внутреннему диаметру и имеют следующие размеры ду 15х2,8, в данном случае все наоборот внутренний остается неизменным 15 мм, а внешний будет 20,6 мм, расчет 15 + (2,8*2) = 20,6 мм. Такие трубы изготавливаются по ГОСТу 3262-75 и имеют обозначение ДУ — диаметр условного прохода.
Диаметр труб считается важным, так как показатель служит опорой для проведения классификации изделий. Зная диаметры и толщину стальных труб можно, например, заранее просчитать их необходимое количество, для транспортировки какого – либо вещества по магистрали. И как следствие можно расчитать нагрузку на проектируемую систему, а также выявить слабые места и возможности их устранение.
Разновидности диаметров можно посмотреть в таблице стальных труб
Существующая стандартизация стальных труб необходима для осуществления стыковых соединений с использованием трубопроводной арматуры и четкого определения аналогов данной продукции, изготовленной из других материалов. Ведь соединение деталей из разного материала позволило расширить сферу применения трубопроводов в различных видах промышленности. Именно поэтому всегда значение диаметра металлической трубы должно совпадать, быть тоньше или толще с его соединительным элементом или ее полимерным аналогом, формируя при этом сложную систему. Это, например, дало возможность при масштабном проектировании разнообразнейших магистралей подбирать специалистами различные соединительные узлы.
Ведь если известны значения наружного и внутреннего диаметра, то подобрать необходимые элементы для соединения достаточно легко.
Диаметры стальных труб могут быть:
- трубы с особо тонкими стенками -тонкостенные;
- нормальные, усредненные конструкции — обычные;
- изделия с тонкими стенками — тонкостенные;
- элементы с толстыми стенками — толстостенные;
- трубы с особо толстыми стенками — толстостенные.
Также диаметр и толщина стальной трубы заранее может предопределить сферу ее использования.
Стандартное обозначение диаметра труб
Труба электро сварная прямошовнfя 108х3,5 дл12м (Труба э/с пш 108х3,5 дл12м) 108мм-внешний диаметр, 3,5мм-толщина стенки, 12м-длина хлыста.
Труба водогазопроводная 50х3,5 дл6м (Труба вгп ду 50х3,5 дл6м) 50мм-внутренний диаметр, 3,5мм-толщина стенки, 6м-длина хлыста.
Труба бесшовная холоднодеформированная 35х3 н/д (Труба бш хд 35х3 н/д) 35мм-внешний диаметр, 3мм-толщина стенки, н/д- немерной длины(от 4м до 12м)
Труба бесшовная горячедеформированная 60х5 н/д (Труба бш гд 60х5 н/д) 60мм-внешний диаметр, 5мм-толщина стенки, н/д- немерной длины(от 4м до 12м).
Особенности конструкции
Металлопластиковые трубы имеют многослойную структуру, которая состоит 5 отдельных слоев, выполняющих разные функциональные задачи:
- наружный и внутренний слой из полиэтилена;
- промежуточный армирующий слой из алюминиевой фольги;
- оболочки из алюминия и ПЭ соединены двумя слоями клея, устойчивого к высоким температурам.
Для изготовления металлопластиковых изделий могут применяться два вида полиэтилена – РЕХ (сшитый полиэтилен) и PE-RT (термический стабилизированный полиэтилен). Данные модификации ПЭ отличаются по технологии изготовления, на практике отличия между ними заключаются в том, что РЕХ более устойчив к деформациям при долговременном нагреве, что делает РЕХ трубы предпочтительным выбором при обустройстве систем теплого пола и горячего водоснабжения.
Оболочка из фольги, лежащая между внутренним и наружным ПЭ слоем, обеспечивает нулевую паропроницаемость труб, что, в свою очередь, сводит к минимуму проблемы с коррозией отопительных приборов (котлов, радиаторов) из-за проникновения внутрь теплоносителя кислорода.
Металлопластиковые трубы могут использоваться в следующих системах:
- холодное и горячее водоснабжение;
- радиаторное отопление;
- теплый пол;
- трубопроводы для подачи газа.
Температурный максимум эксплуатации металлопластиковых изделий составляет +90 градусов, они способны выдерживать давление рабочей среды до 20 мПа.
Инструмент для резки металлопластиковых труб
Металлополимерные трубы выпускаются в диапазоне диаметров 16-53 мм. Изделия диаметром более 40 мм в бытовой эксплуатации практические не встречаются, тогда как сегменты до 32 мм наиболее востребованы. Самыми дешевыми и используемыми являются металлопластиковые трубы 16 и 20 мм, стоимость соединительных фитингов для которых минимальна.
Толщина стенок может быть от 2 до 3.5 мм, максимальный радиус изгиба – 80 мм (при сгибании вручную) и 40 мм (с применением трубогиба).
Преимущества металлопластиковых труб
К преимуществам изделий из металлопластика, выделяющих их среди полимерных аналогов, относится:
- Идеально гладкие стенки (коэфф. шероховатости 0.006), что гарантирует бесшумность водопровода и отсутствие проблем с проходимостью даже спустя длительное время эксплуатации.
- Полная устойчивость к коррозии и химически агрессивным веществам.
- Высокая механическая прочность, стойкость к нагрузкам на изгиб и растяжение, трещиностойкость.
- Минимальный вес, низкая стоимость самих труб и соединительных элементов, трубопровод предельно просто монтировать своими руками.
- Изделия легко гнутся и за счет алюминиевой прослойки отлично держат заданную форму.
- Долговечность – срок эксплуатации изделий превышает 50 лет, и ремонтопригодность.
- Эстетичный внешний вид – после укладки трубопровод не нуждается в окраске.
Среди недостатков отметим склонность материала к линейному расширению. Чтобы предотвратить связанные с ним проблемы, монтаж металлопластиковых труб должен выполняться с соблюдением ряда правил, а именно:
для фиксации нельзя применять жесткие крепления, поскольку при зажиме расширяющейся линии сильно возрастает напряжение в материале, нужно использовать скользящие клипсы; важно соблюдать шаг между клипсами в 40-60 см, который не допускает прогиба трубопровода между креплениями. В целом же, по совокупности эксплуатационных качеств, трубы из металлопластика превосходят не только металлические, но и большинство полимерных аналогов
В целом же, по совокупности эксплуатационных качеств, трубы из металлопластика превосходят не только металлические, но и большинство полимерных аналогов.
Основные производители трубопровода из металлопластика
Вне зависимости от того, металлопластиковые трубы какой марки вы приобретаете, это качественный и надежный материал, стойкий к различным посторонним воздействиям. Все производители данных изделий стремятся максимально улучшить технические характеристики своей продукции, увеличить срок эксплуатации и повысить функциональность.
Металлопластиковые трубы изготавливают такие фирмы:
- Valtec;
- Ape;
- Henco;
- Uponor;
- Rehau;
- Kermi;
- Viego;
- Hydrosta;
- Opentrop Copipe;
- Sanha.

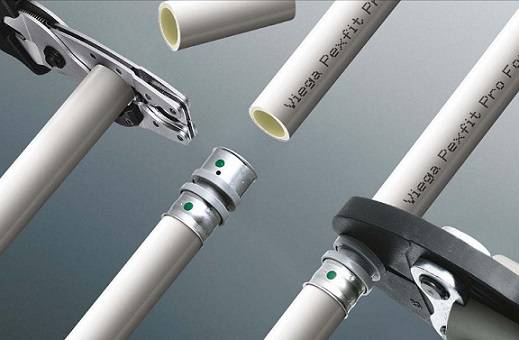

Металлопластиковые трубы Viega
Какой марки трубопровод предпочесть, зависит от отрасли применения изделий, предполагаемой стоимости, а также индивидуальных предпочтений.
Как соединить металлопластиковые трубы
Теперь о непосредственном соединении трубы и фитинга. Для начала на соединяемый конец трубы необходимо надеть гайку и следом за ней натянуть латунное обжимное кольцо.
В разных моделях металлопластиковых труб обжимное кольцо может делаться по-разному – одни производители делают его конусом, а другие прямым с большими фасками. Те, которые с фасками, могут устанавливаться любой стороной, а те, что изготовлены конусом, надеваются на трубу тонкой стороной от фитинга.
Надели? Теперь, ровно обрезанный край необходимо откалибровать. Как правило, внутренний диаметр металлопластиковых труб немного меньше, чем штуцер фитинга – делается это с целью достижения высокой плотности обжима.
Некоторые умельцы вместо калибратора используют рукоять разводного ключа – это неправильно и может привести к неприятным последствиям в виде деформации конца трубы и, как следствие, протечки соединения.
Работа с металлопластиковыми трубами – калибровка
Слегка смочив водой штуцер фитинга, надеваем на него трубу. Натянуть ее необходимо до самого конца, пока труба не упрется в небольшое белое кольцо. Если вставите трубу не до конца, шансы, что ее сорвет в процессе эксплуатации, возрастают в несколько раз. На этом этапе следует проконтролировать ровность среза – если труба уперлась в белое кольцо равномерно со всех сторон, значит все в порядке.
Если с какой-либо из сторон имеется щель более миллиметра, то лучше трубу снять, а ее конец подрезать заново, поскольку такая стыковка может привести к нарушению герметичности.
Соединение металлопластиковой трубы и фитинга
Если все соединилось нормально, то можно сдвигать гайку как можно ближе к фитингу и с помощью разводных ключей зажимать со всей силой, пока не появится характерный скрип или писк.
Не стоит бояться тянуть – если фитинг качественный, то гайка выдержит любые нагрузки. Если лопнет, то это даже лучше. Вы избавитесь от некачественной запчасти, эксплуатация которой могла бы привести к потопу.
Как маркируются изделия?
Основные сведения о металлопластиковых изделиях и особенностях их эксплуатации можно получить из маркировки труб. На поверхность детали наносятся следующие сведения:
- Логотип компании, которая выпустила изделие.
- Номер сертификата соответствия.
- Тип материала: РЕ-Х или сшитый полиэтилен, PE-R или полиэтилен и PP-R или полипропилен.
- Использовавшийся метод сшивки: пироксидный (а), силаном (b), потоком направленных электронов (с), азотосоединением (d).
- Номинальное давление, выраженное в барах. Показывает постоянное давление, при котором труба может эксплуатироваться.
- Название сред, которые может транспортировать деталь.
- Номер партии и дата изготовления.
Маркировка наносится на трубу через каждый метр. Ее можно использовать для точного раскроя деталей. После монтажа маркировку можно смыть, но лучше не делать этого, чтобы впоследствии легко выяснить, какие изделия использовались для монтажа.
Всю информацию о металлопластиковых изделиях можно получить из их маркировки. На рисунке представлен пример такой маркировки
Категории трубопроводной арматуры
Блоки предохранительных клапанов2
Вентили стальные104
Вентили чугунные47
Задвижки нержавеющие16
Задвижки стальные – ХЛ3
Задвижки стальные77
Задвижки чугунные37
Задвижки шланговые1
Канализационная арматура6
Клапана обратные96
Клапана предохранительные50
Клапана регулирующие72
Конденсатоотводчики стальные3
Краны бронзовые23
Краны стальные – ХЛ45
Краны нержавеющие31
Краны стальные79
Вентили бронзовые18
Краны титановые1
Краны чугунные2
Метизы3
Насосы2
Отводы20
Отопительное оборудование36
Переключающие устройства1
Переходы18
Регулирующая арматура31
Пожарная арматура44
Счетчики воды31
Тройники14
Трубы46
Указатели уровня3
Уплотнительные материалы18
Фильтры, грязевики54
Фитинги26
Фланцы32
Элеваторы7
Электроприводы1
Шаровые краны81
Другое28
Пневмоприводы2
Конденсатоотводчики чугунные2
Затворы стальные38
Затворы чугунные31
Вентили энергетические1
Задвижки энергетические3
Клапана энергетические1
Клапана отсечные12
Компенсаторы сильфонные40
Выводы и полезное видео по теме
Как отличить обжимной фитинг от элемента с пресс-гильзой и что следует учесть в процессе обжима, вы узнаете из следующих видеороликов.
Видео #1: Процесс установки пресс-фитинга на трубопровод:
Видео #2: Подробно и доступно об устройстве и монтаже пресс-фитингов:
Видео #3: Практические советы по работе с обжимными фитингами:
Одно из преимуществ трубопроводов из металлопластика – удобство сборки с помощью специальных деталей. Обжимные и пресс-фитинги отличаются по способу установки и необходимости обслуживания, но оба вида позволяют создавать функциональные, надежные, действующие на протяжении десятков лет системы водоснабжения и отопления.
При соблюдении правил монтажа можно самостоятельно, без помощи профессиональных сантехников, справиться с установкой внутридомовых коммуникаций.
Пишите, пожалуйста, комментарии в расположенном ниже блоке. Поделитесь с посетителями сайта сведениями, которые помогут грамотно собрать и подключить участки трубопровода из металлопластика. Задавайте вопросы, размещайте фото по теме статьи.
