Схемы и монтаж электропроводки на кухне своими руками — объясняем суть

Основные сведения

Электромонтаж, как и сантехнические работы, выполняется на самых ранних этапах ремонта. В идеале, его необходимо осуществлять до начала черновой отделки. Проектировочные работы и прокладку проводов следует выполнять по определенным правилам:

• все открытые концы кабелей (скрутки, соединения клеммами и т.д.) должны быть тщательным образом заизолированы посредством соответствующих материалов;
• монтаж розеток и распределительных коробок необходимо проводить в легкодоступном месте;
• прокладка проводов должна производиться по строго вертикальным и горизонтальным линиям;
• выключатели и розетки необходимо располагать не ближе, чем 500 мм от металлического оборудования, водопровода и газопровода.

Правильная разводка на кухне предполагает скрытие проводов в заранее подготовленные для этого каналы в стене. Открытое их размещение недопустимо, этого требуют правила пожарной безопасности. Именно поэтому любые идеи «пропустить» провода, например, по полу, поверх кухонного гарнитура или внутри шкафчиков должны быть отброшены.

Прокладка электропроводки

Штробление стен под проводку

Чтобы правильно провести электромонтаж на кухне, следует покрыть стены предварительной разметкой в соответствии со схемой из проекта. Далее, следуя рисунку, аккуратно проделать в стенах штробы, в которые будут укладываться провода, предусматривая, что в дальнейшем они будут маскироваться финишной отделкой

При этом важно помнить, что при необходимости повернуть инструмент нужно крутить его строго на 90 градусов

Подготавливаются гнезда, в которые будут устанавливаться подрозетники и встраиваемые розетки, а во все проделанные каналы укладываются кабели. Чтобы зафиксировать кабель, через каждые 30 см рекомендуется проделать в канале специальное отверстие, через которое можно будет закрепить его с помощью дюбель-скоб. Когда укладка закончена, все каналы тщательно замазываются алебастром или гипсом.

В заранее проделанные углубления устанавливаются подрозетники, из которых выводятся провода, питающие все выключатели и розетки. Не забывайте подравнять их положение, используя специальный строительный уровень, после чего надежно закрепить с помощью раствора и винтов.

Выбор кабеля

Грамотный выбор кабеля является важным элементом корректного энергообеспечения. При этом, необходимо учитывать общую мощность предполагаемой к использованию техники. Чтобы правильно выполнить подключение, потребуются провода, способные выдерживать немалую нагрузку. К ним относятся медные кабеля, имеющие ПВХ-изоляцию и сечение жилы не менее 1.5 миллиметра.

Если планируется подключение мощной техники, потребляющей более 8 кВт, потребуется прокладывать отдельную ветку, используя трехжильный кабель, имеющий прочную ПВХ или найритовую изоляцию и толщину каждой жилы не менее 6 мм. Третья жила понадобится для заземления оборудования после установки.

Как выбрать правильное сечение кабеля?

Провод с правильным сечением – еще один важный элемент для корректного обустройства энергообеспечения кухни. Его выбирают, учитывая общую мощность планирующихся к использованию предметов бытовой техники и осветительных приборов.

Для подключения настольных ламп, торшеров, люстр или приборов точечной подсветки обычно берут медные провода либо кабели, снабженные ПВХ-изоляцией марок ППВ или ПВ, способные выдерживать высокие эксплуатационные нагрузки (около 4,1 кВт) в течение длительного времени.

Минимально допустимое сечение жилы в таком варианте составляет 1,5 миллиметра.

При открытом подключении светильников на кухне лучше использовать не обычный, а декоративный витой провод. Он обеспечит бесперебойную подачу энергии и внесет в интерьер особый стиль, оригинальность и необычность

К розеткам, отвечающим за подключения мощных модулей бытовой техники (микроволновая печь, кофеварка, тостер и пр.), подводят провода такого же класса, но более крупного сечения (от 2,5 мм).

Если пренебречь этим пунктом и взять тонкий провод, он не выдержит эксплуатационной нагрузки и в будущем приведет к короткому замыканию или возгоранию.

Все кабели, подводящиеся к розеткам, должны обязательно состоять из трех жил – фазного и нулевого проводов и провода, обеспечивающего защитное зануление (заземление). Это обеспечит корректную и безопасную работу всей системы

Если для освещения кухни планируется использовать приборы с корпусом из металла, обойтись тонким проводом для подключения не удастся. Во избежание попадания напряжения на корпус светильника понадобится подвести к объекту трехжильный кабель или провод с мощной защитной оболочкой.

Только в таком варианте монтажа светильники из металла будет полностью безопасны.

Установка бойлера на кухне обязательно потребует обустройства отдельной электролинии. Сечение провода в таком варианте не должно быть ниже 4 миллиметров. Верхний порог определяется дополнительно и целиком зависит от базовой мощности и объема самого нагревающего прибора

При подключении к сети приборов повышенной мощности (многоконфорочная плита, жарочный шкаф и т.д.), потребляющих 8-12 кВт в час, обязательно понадобится отдельная ветка из трехжильного кабеля с медными жилами и прочной, надежной найритовой или ПВХ изоляцией.

После установки прибора его придется заземлить посредством третьей жилы кабеля. Сечение каждой жилы в этом случае не должно быть ниже 6 мм. Также рекомендуем прочесть другую нашу статью, где детально описано как рассчитать сечение провода для домашней проводки.

Нюансы монтажа открытым и закрытым методом

Специалисты настоятельно рекомендуют скрытый способ проведения электрики на кухне как более безопасный для этого помещения.

Монтаж скрытой проводки в жилом помещении предполагает штробление стен с целью создания каналов для электросети с их последующей шпаклевкой и штукатуркой. В новостройке провода крепятся к стене специальным крепежом. В углубления устанавливают коробки и подрозетники. Для источников света кабель ведется через пустоты в потолочной плите. После полного монтажа сети производится штукатурка и косметический ремонт. Так что проводка оказывается полностью скрыта.

Открытая проводка крепится к стенам с помощью фарфоровых роликов, расположенных на расстоянии 50 см друг от друга. К проводам предъявляют те же требования, что и при скрытом способе. Они располагаются параллельно или под прямым углом к стенам помещения на расстоянии 10-20 см от карниза. Рядом с дверью или окном сеть проводят в 10 см от проема. Розетки и выключатель используются накладные. Их устанавливают на специальный внешний подрозетник.

Как правильно размещать розетки и выключатели

Прежде чем приступить к составлению схемы, необходимо выяснить, как будет расставлена на кухне техника и мебель. От этого зависит удобство и безопасность эксплуатации. Для кухни подойдут розетки с керамическими вставками, рассчитанные на 16 А.

При выборе места их расположения учитываются следующие моменты:

1. Для подключения устройств небольшой мощности точки электропитания размещают на расстоянии 10 см от столешницы.
2. Для крупной техники их устанавливают в 30-60 см от пола. Не более, чем в метре от электроприбора.
3. Для вытяжки и телевизора придерживаются высоты 190-200 см от пола.
4. Лучше запланировать одну розетку вне кухонной зоны для непредвиденных подключений (телефона, ноутбука и т. д.).

Выключатели рассчитаны на меньшую нагрузку, но чаще используются

Следует обратить внимание на поверхность корпуса. Шероховатое покрытие быстро собирает пыль

Лучше остановить выбор на гладком корпусе, который легче чистить. Жестких требований по установке выключателя нет. Чаще всего выбирают место по правую сторону на расстоянии 10 см от дверного проема и 150 см от пола.

Основные правила по выбору и расположению розеток и выключателей

Главные правила размещения розеток и выключателей при создании электропроводки своими руками таковы:

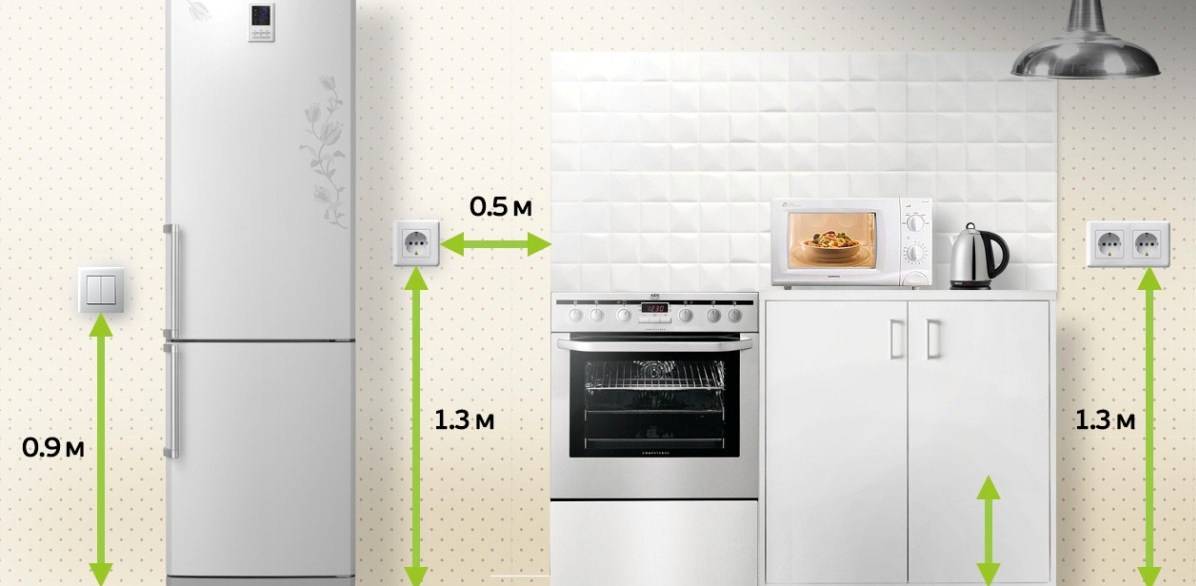

1. Установку розеток на кухне нужно производить равномерно и так, чтобы проводка напрямую подходила к местам расположения оборудования;
2. Нежелательно оставлять провисающие длинные провода;
3. Расположение розеток выбирается так, чтобы они не располагались около раковины или плиты – это защитит их от деформации вследствие перегрева или повышенной влажности;
4. Встраиваемые (скрытые розетки) прекрасно подойдут для дома, где живут маленькие дети. Кроме того, такие элементы никогда не испортят дизайн помещения. Кстати, нередко расположение розеток в столешнице, что очень удобно для подключения настольной техники;

1. Должна обязательно соблюдаться высота розеток – низко расположенные элементы не всегда безопасны (особенно в домах с маленькими детьми);
2. К одной и той же точке питания нельзя подключать несколько мощных приборов;
3. Создается разводка по всему помещению – не стоит группировать розетки в одном месте, а особенно – сближать их по вертикали.

Как правильно выбрать розетки? И при установке розеток в столешницу, и при монтаже их на стену следует отдавать предпочтение изделиям, рассчитанным на ток более 16 ампер. Самыми долговечными считаются изделия, снабженные керамическими пластинами и никелированными ламелями. Что касается выключателей, то они должны быть гладкими, это существенно облегчит уборку.

Расположение розеток на кухне осуществляется на высоте 30-40 см от пола, а выключатели устанавливаются на метровой высоте и в 15 см от дверного косяка. Иногда общий кухонный выключатель выносится и в коридор. Отдельные выключатели устанавливаются для дополнительного освещения в рабочей зоне. Может использоваться специальная угловая розетка.

Электрощиток и распределительная коробка

Эти устройства необходимы на современной загруженной электротехникой кухне для обеспечения безопасности и удобства эксплуатации электросети. Электрощиток позволяет управлять подключением/отключением электропитания розеток и выключателей на кухне. Коробка позволяет разделить сеть на ветки проводов для подключения бытовой техники, общего и местного освещения.

Разметка схемы

Прежде чем начинать прокладывать электропровода, необходимо произвести разметку их разводки на стенах. Это нужно для точного понимания объема монтажных работ. Плюс сразу будут видны “узкие” места пересечения электропроводки и иных инженерных систем. Например, если рядом с кабелем оказывается водопроводная труба, то что-то надо сместить в сторону. Допускать соприкосновения, пусть даже потенциального в будущем, воды и электричества нельзя никак.

Делая разметку для электропроводки, нужно учитывать наличие обогревательных приборов, высоту потолка, расположение окон или дверей

Правильный подход к выбору проводки

Чтобы проводка выдерживала довольно высокую нагрузку, важно заранее определить общую мощность кухонной техники, подобрать провода соответствующего сечения и подготовить надежные предохранительные элементы. Кроме того, должна быть заранее составлена схема проводки, определяющая оптимальное расположение выключателей и розеток

Однофазная сеть значительно сокращает возможности применения бытовой техники. В этом случае необходимо рассчитать мощность включаемых приборов таким образом, чтобы в сумме она составляла не более 11 кВт. Включать много техники одновременно в этом случае нельзя, так как резкое повышение сопротивления в сети будет постоянно приводить в действие предохранители, и может привести к поломке прибора.

Выбор и количество розеток

Подробнее о типах и необходимом количестве розеток было написано в этой статье. Следует учитывать, что непродуманные нюансы способны доставить массу неудобств при последующей эксплуатации кухни. В идеале, необходимо предусмотреть розетки под основные приборы и оборудование:

• холодильник;
• микроволновую печь;
• духовой шкаф;
• посудомоечную машину;
• стиральную машину;
• варочную поверхность;
• вытяжную вентиляцию;
• электрический чайник, миксер, тостер и т.д.;
• телевизор;
• кондиционер;
• электрический теплый пол.

Даже если использование части бытовых приборов находится под вопросом или их еще физически нет в наличии, намного проще заложить под них проводку, нежели потом искать место для их подключения и тянуть десятки метров удлинителей. Кроме того, нелишним будет предусмотреть одну или две вспомогательных (резервных) розетки на случай подключения светильника, гирлянды, ноутбука и т.д.

Как правильно разместить розетки?

Прежде, чем приступить к установке розеток, монтируют вводный щиток. В него помещают специальные предохранители (устройства защитного отключения – УЗО). В случае чрезмерного напряжения они успеют обесточить систему, предотвратив замыкание или возгорание.

Профессиональные электрики настоятельно рекомендуют выбирать для кухни мощные УЗО с высоким уровнем влаго- и пароустойчивости. Эти агрегаты будут работать значительно дольше и обеспечат надежность и безопасность всей системы

К каждому элементу УЗО отдельным шлейфом подключают (в зависимости от потребности) до 5 параллельных соединений. Цепи местного и общего освещения подсоединяются отдельно. Когда щиток установлен, приступают к организации корректной разводки розеток на кухне.

Для такого мероприятия действуют общие правила:

1. В непосредственной близости от мойки или плиты розетки никогда не размещают. Попадание влаги и горячих паров, возникающих во время готовки, может спровоцировать деформацию корпуса детали, короткое замыкание или возгорание.
2. При прокладке соединительного кабеля не оставляют обвисающих длинных проводов, а подтягивают их к стене подходящими крепежными элементами.
3. Сама розетка должна быть 16 амперной. Более слабые детали в итоге не выдержат интенсивной эксплуатационной нагрузки, начнут плавить или искрить и в скором времени потребуют замены.
4. Располагают розетки в диаметре не более 1 метра от электроприбора. Большее расстояние потребует использования удлинителя, а это будет неудобно и небезопасно.
5. Устанавливают розетки в четком соответствии с общими стандартами безопасности (на расстоянии 30-40 см от пола). Если в доме есть дети, оборудуют скрытые розетки или «прячут» их в столешнице либо других предметах мебели.

Чтобы розетка служила долго и выдерживала полноценную эксплуатационную нагрузку, выбирают модели, оснащенные никелированными ламелями и керамическими пластинами. Они отличаются выносливостью и полноценно работают в активном режиме в течение длительного времени.

Особенности проводки в новых домах

Проводка, которая делалась в квартирах 40 лет назад, рассчитывалась на работу малого набора приборов – телевизора, холодильника, освещения. Максимальные нагрузки давали электроплиты, чайники и кипятильники. Сегодня люди покупают компьютеры, системы видеонаблюдения, мощную бытовую технику, устройства беспроводной связи и другое. При этом принципы проектирования электропроводки не изменились, но стала сложнее и разветвленнее сеть.

Совет! Важно предусмотреть оптимальное количество розеток на приборы, которые будут использоваться жильцами. В противном случае в ход пойдут тройники и удлинители, что приводит к росту нагрузок на отдельные участки проводки и перегреву

Дополнительная сложность составления схемы электропроводки заключается в сопоставлении ее рабочих параметров с мощностью приборов. Поэтому заранее нужно знать, что и где будет стоять, и какие нагрузки на сеть будет оказывать.

Второй момент – правильное освещение помещений, которое осуществляется в соответствии с нормами СП 52.13330.2016.

Наряду с силовой сетью в квартирах используется и слаботочная. Это телевизионные и телефонные кабели, компьютерное оборудование, оптоволоконные сети, домофоны и акустика. Физически их разделять нельзя, так как приборы подключаются к ним одновременно, а значит, при составлении проекта учитывается положение трасс.

Существенно изменилось количества кабеля, нужного для подключения всех приборов. Это относится и к освещению. Раньше комнаты освещали одной люстрой, а сегодня в моду вошло точечное освещение, которое позволяет равномерно рассеивать свет по площади комнат, что показано на фото ниже. К каждому светильнику требуется прокинуть провод.

Интересно знать! Современные электрические приборы не такие прожорливые как раньше. Вместо одной лампы накаливания могут работать сразу 10 светодиодных, давая намного больше света. Этот факт позволяет не перегружать общественные сети.

Всё о разводке электрики на кухне

Помещением с максимальным потреблением электроэнергии в квартире чаще всего является кухня, так как в ней с момента заселения концентрируется до половины стационарных бытовых электроприборов и множество переносных, но мощных устройств. Со временем кухонное электрооборудование заменяется более совершенными агрегатами, помещение оснащается дополнительными приборами, и нагрузка на электропроводку, естественно, возрастает. Превышение допустимой нагрузки на сеть приводит к нагреву кабелей, что чревато возгоранием электропроводки и пожаром.

Подобная ситуация возможна тогда, когда капитальный ремонт кухни или квартиры был выполнен без учёта особенностей эксплуатации этого помещения.

В данном случае замена имеющихся розеток и автоматов устройствами с большим номиналом – мероприятие необходимое, но это не снизит нагрузку на проводку и не повысит характеристик кабелей.

Монтаж электропроводки в частном доме

Пошаговая инструкция по укладке электрических сетей включает несколько этапов. Главными считают ввод кабеля в дом, установку щитка, формирование заземляющего контура, подключение точек питания потребителей.

Распределительный щит

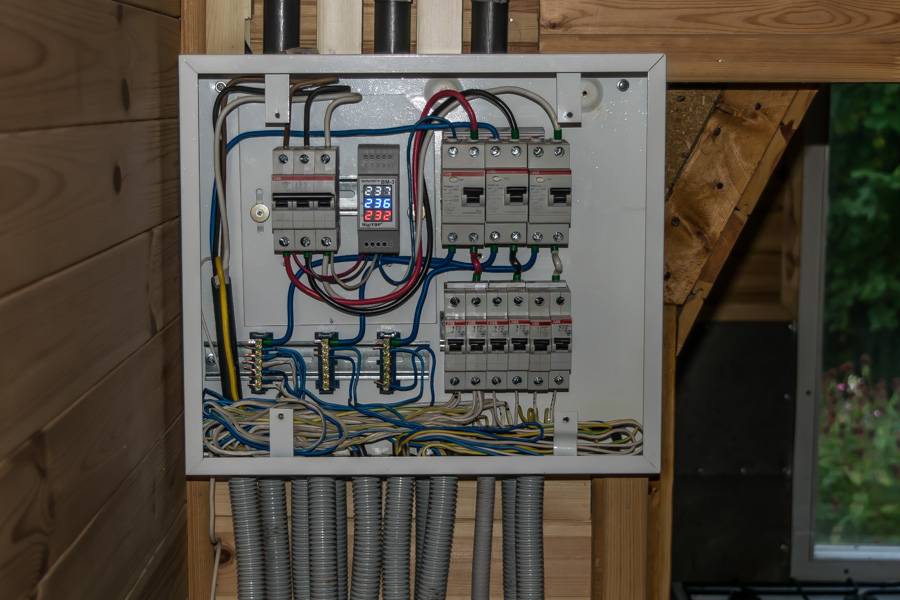

После выбора схемы разводки приступают к сборке основного блока, который содержит:

• общие УЗО и автоматы;
• защитные устройства отдельных групп;
• приборы учета;
• нулевую и заземляющую шины.

Функции жилы определяют по цвету:

• красная, коричневая, белая или черная является фазой;
• синий цвет соответствует нулю;
• желто-зеленая жила является заземляющей.

Сборку щита пошагово выполняют по мере формирования веток электрической сети.

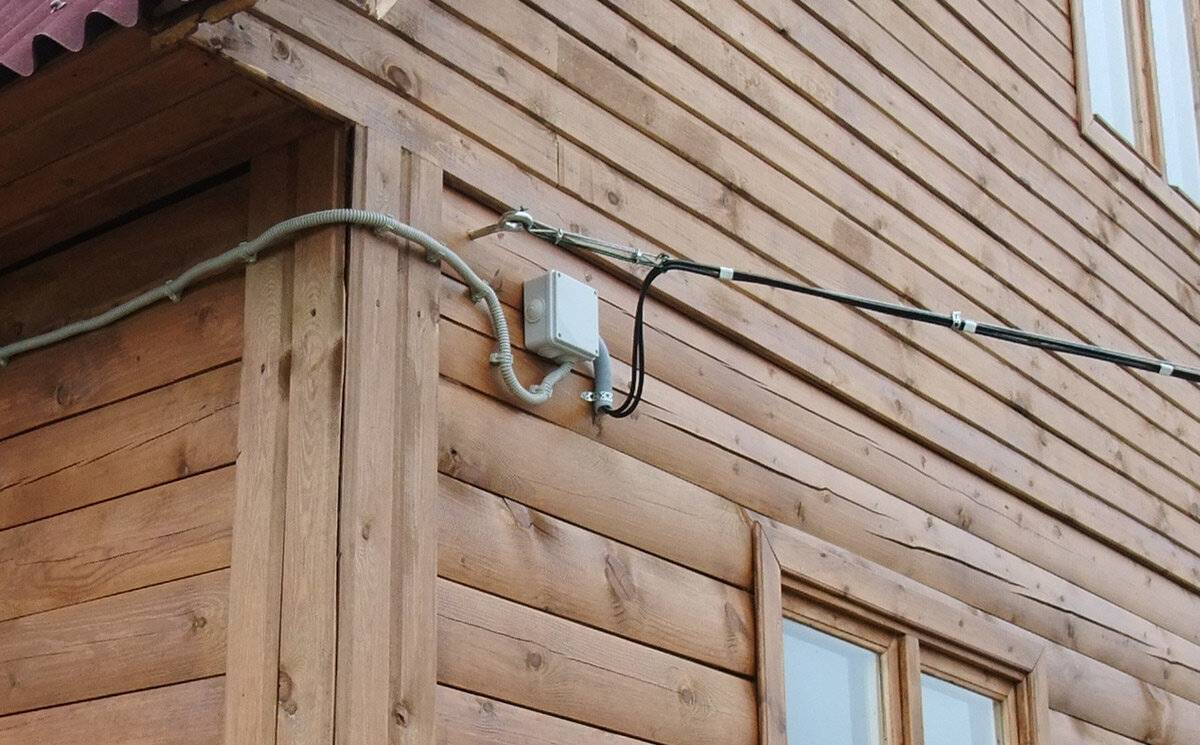

Ввод кабеля в помещение

Подводимый к дому кабель имеет самую большую толщину.

Дальнейшие работы владелец участка выполняет самостоятельно. Если щит установлен на улице, протягивают кабель сечением 10-16 кв. мм. При необходимости размещения в доме нескольких мощных приборов этот параметр увеличивают до 25 кв. мм.

Система защитного отключения

Автоматический выключатель — важная часть проводки. Его не стоит путать с УЗО. Устройства имеют разные принципы работы и назначения. Однако внешне они похожи. УЗО срабатывает при утечке тока, отключая линию.

Автомат используется для защиты электросетей от коротких замыканий и перегрузок. Значит, в состав второго устройства изначально включено первое. Для одноэтажного здания достаточно простого УЗО.

Распределительные коробки

Упрощают процесс укладки кабелей. В коробках соединяют провода, протягиваемые с разных точек. Устройства надежно изолируют скрутки, препятствуют воспламенению в случае перегрева жил.

Коммутация кабелей и конструкций

Для соединения элементов проводки между собой используют:

• пайку;
• скрутку;
• клеммные колодки с пружинами и винтами.

Первый считается сложным, но надежным. Скрутка используется только для сопряжения жил, сделанных из одинакового материала. Этим способом нельзя соединять медь и алюминий.

При подаче тока скрутка расплавляется. Использование клемм — современный способ коммутации элементов электрической сети. Такие изделия упрощают монтаж, обеспечивают надежное соединение.

Подключение розеток, осветительных приборов

При подсоединении этих устройств нужно правильно совмещать жилы с клеммами. Перед включением сети и подачей электричества потребителям замеряют сопротивление изоляции каждой линии мегаомметром.

Заземление

Контур предотвращает поражение жителей дома током. Подключение бытовых приборов с заземлением регламентируется нормами ПУЭ. Кроме провода, контур включает УЗО, отвод на почву. Первое устанавливают в распределительный щит. Отвод делают из металлических уголков, вбитых в землю.

Выбор кабеля

Чтобы обеспечить грамотное обустройство энергообеспечения, следует разобраться в том, какое сечение провода нужно для кухни. Выбор проводов осуществляется в соответствии с общей мощностью бытовых электроприборов на кухне, а также установленного в ней освещения.

Чтобы подключить стандартные торшеры, люстры, настольные лампы и какие-нибудь небольшие прожекторы, используются медные провода, оснащенные ПВХ-защитой марки ПВ или ППВ. Главной особенностью таких проводов является повышенная устойчивость к высоким нагрузкам, срок их службы позволит не беспокоиться о проведении ремонта много лет. В этом случае сечение жилы должно составлять, как минимум, 1.5 мм. Провода, которые будут проводиться к розеткам для обеспечения энергией мощного оборудования, нужно выбирать с сечением 2.5 мм.

Если использовать тонкие провода, в конечном итоге электропроводка не сможет выдержать эксплуатационной нагрузки, что обернется коротким замыканием или возгоранием кабелей.

Если на кухне будет работать оборудование, которое потребляет более 8 кВт в час, нужно использовать отдельную ветку, в которую войдет трехжильный медный кабель, имеющий мощную изоляцию

При этом важно заземлить прибор после его установки третьей жилой. Сечение в данном случае должно составлять как минимум 6 мм

Подготовительные работы

Перед тем как приступить к монтажу проводки на кухне, следует определиться с предполагаемым местом размещения мебели, плиты, раковины и т. д. В дальнейшем выполняется комплекс подготовительных работ, состоящий из нескольких этапов. Далее каждый из них рассмотрим подробно.

Определение состояния действующей проводки

На первоначальном этапе понадобится определиться, в каком состоянии находится старая проводка на кухне. В квартирах (домах) может использоваться однофазная или трехфазная сеть, следует уточнить этот момент. В дальнейшем проверяется наличие контура заземления у электрической проводки. Если проложен трехжильный кабель, то он имеется. Как правило, в возведенных после 1997 года жилых сооружениях предусматривается использование заземляющего контура.

Проверка состояния электропроводки.

Также понадобится установить сечение жил кабеля, чтобы понять, какую мощность способна выдержать старая электропроводка.

Расчет необходимой мощности

После этого рассчитывают мощность суммы всех приборов. Для этого в техническом паспорте каждой единицы техники находят номинальную мощность. Все эти значения суммируются. Такой метод предполагает одновременное включение всех электроприборов. Хоть это и будет происходить крайне редко, запас мощности необходим. От электрощита на кухню всегда протягивают отдельный кабель, ведь в этом месте сосредоточено такое же количество приборов, как во всей остальной квартире.

Для расчета мощности существует формула: Р = Р общ. × К

• Р общ. – подсчитанная вами общая мощность.
• К – коэффициент спроса ≈ 0,7 (70%)

К – коэффициент спроса, который учитывает количество электроприемников и продолжительность их использования. Ввиду отсутствия точных данных, рекомендуется принять его по одноименному запросу из справочной информации.

Допустим, путем сложения вы получили значение суммарной нагрузки 20 кВт. Для однофазной системы электроснабжения с напряжением 220 В это немало. Но после умножения на коэффициент спроса 0,7 (70%) вы получаете 14 кВт. Эта цифра является решающей при определении сечения кабелей проводки, которые вы будете приобретать.

Требуемые комплектующие и инструменты

Для монтажа проводки на кухне необходимо подготовить такие комплектующие, как розетки и выключатели. Независимо от дизайна розеток нужно выбирать изделия с защитным заземляющим контактом. Рекомендуется использовать следующие номинальные токи розеток:

• 16 А — для подключения маломощных приборов;
• 32 А — для обеспечения питанием кухонной техники с большой мощностью.

Силовая розетка для плиты 32А.

При этом мощные потребители лучше подключать через одиночную розетку, а приборы малой мощности допускается включать с помощью блока на несколько розеток. Надежными считаются розетки с керамическими пластинами и никелированными ламелями.

Для проведения монтажных работ по укладке электропроводки в кухне своими руками понадобится приготовить следующие инструменты:

• штроборез — в случае монтажа скрытой электросети;
• перфоратор;
• паяльник;
• указатель напряжения до 1000 Вольт;
• пассатижи;
• комплект отверток с плоским и крестовым жалом;
• молоток.

Инструменты для прокладки электропроводки

Подбор сечения кабеля

Выбор сечения кабельной линии для кухни делается на основе данных, полученных при расчете общей нагрузки электрических приборов. При этом рекомендуется получившийся результат увеличить на 10%, чтобы после выбора кабельной линии был определенный запас прочности.

Допускается использовать алюминиевые или медные проводники. Вторые значительно надежнее и компактнее, но отличаются более высокой стоимостью. Для выбора требуемого сечения кабеля воспользуйтесь таблицей допустимых длительных токов из главы 1.3 ПУЭ.

Формирование схемы электросети

Заключительным этапом подготовительных работ является создание схемы будущей проводки на кухне. Она должна отражать места прокладки кабельных линий, точки установки розеток и выключателей с учетом рекомендуемой высоты. Для построения схемы можно воспользоваться классическим чертежом или современными компьютерными программами.

Суммарный подсчет мощности электроприборов

Из опыта профессионалов давно известно, что на кухню следует проводить от щитка отдельную линию. Так делали во время массового «внедрения» в кухонное помещение автоматических стиральных машин.

Если в доме применяется энергосберегающее электрооборудование (категории А или А+) и освещение производится при помощи энергосберегающих ламп, экономящих энергию на освещении, то подсчет суммарной мощности электрооборудования будет выглядеть следующим образом:

№ п/п	Наименование	Мощность потребления, кВт
1	Телевизор	0,07
2	Холодильник	0,1
3	Освещение	0,15
4	Система теплого пола	0,7
5	Посудомоечная машина	1
6	Тостер	1,5
7	Микроволновая печь	2
8	Электрочайник	2
9	Электрогриль	2
10	Водонагреватель	2
11	Утюг	2
Итого:	13,52

Это не значит, что все электрооборудование должно работать одновременно, но в редких случаях это возможно (к примеру, когда приходят гости).

Резервное освещение для кухни

Подобный автономный источник света может помочь во многих ситуациях

Кухня является одним из помещений регулярного посещения членами всей семьи. Система резервного освещения может выручить в сложной ситуации (при аварии или прекращении подачи электроэнергии), поэтому является хорошим выбором. Устройство резервной системы освещения не является сложным: потолочные светодиодные светильники подключаются к двенадцати вольтовому импульсному источнику питания на 1А со строенным аккумулятором.

Если по каким-либо причинам нет возможности подключить систему резервного освещения, можно в качестве альтернативного освещения использовать настольные светодиодные фонари на аккумуляторах. Такой вариант более выгоден за счет своей многофункциональности: фонари могут использоваться в любых необходимых случаях.

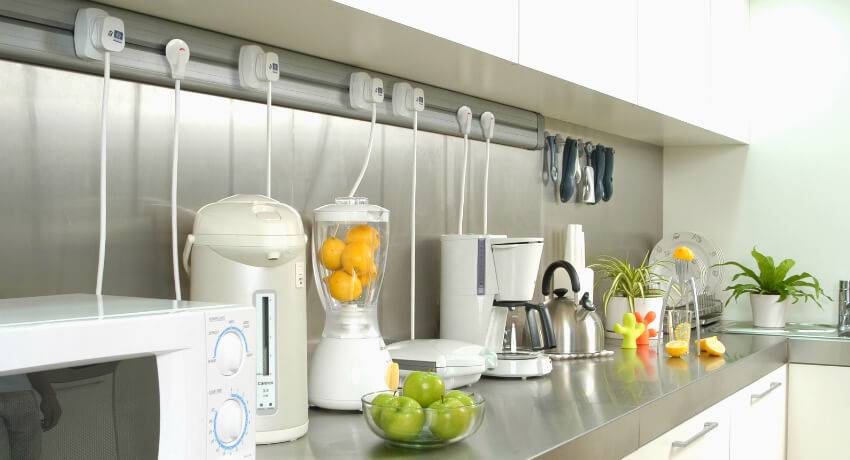

Правила размещения кухонных розеток

Стандартно их монтируют на высоте 25-30 см от пола. Но на кухне этой цифрой можно варьировать, потому что не всегда удобно подключать бытовой прибор в таком месте. Очень часто несколько розеток или розеточный блок располагают над так называемым кухонным фартуком (на рабочей стенке) на высоте 100-110 см от пола.

1. Запрещено монтировать розетки в месте, где в них может попадать влага (над или под мойкой, позади посудомоечной машины, вблизи с плитой).
2. Если по каким-то причинам вы не можете для розетки соблюсти расстояние 25-30 см от пола, то знайте, при необходимости можно его уменьшить. Но между розеткой и полом должно оставаться не менее 10 см, в противном случае при влажной уборке помещения в неё будет попадать влага.
3. Расстояние от электрического прибора до питающей его розетки делается минимальным. А то ведь нередки такие случаи, когда холодильник стоит в одном кухонном углу, а розетка для него совсем в противоположном.
4. Можно располагать розетки внутри шкафчиков, под рабочей столешницей. Для этого сзади в мебельных стенках проделывают отверстия для коммутационных аппаратов. Это сэкономит место и не нарушит общий вид.
5. Ни в коем случае не ставьте розетки там, где есть возможность нагрева (сзади духового шкафа, холодильника, электропечи).
6. Запрещено размещение розеток вблизи газовых плит.

Что касается конструктивного исполнения, то можно применять розетки накладные и встраиваемые. Для их установки во время ремонта проделываются отверстия, к которым подходят штробы (борозды в стенной поверхности). В отверстия вставляют подрозетники, в них устанавливают розетки, а в штробах прокладывают провода.

Составление электропроекта для освещения

• Аналогично розеткам делаем проект для группы освещения. На нем наносим все планируемые светильники, выключатели.
• На группы освещение разделяем из следующих соображений. Одна группа освещения не более 2300Вт. Если рассчитать автомат защиты для такой группы, то получим номинал автомата защиты 16 Ампер, что соответствует предохранителям в 10 Ампер. Электрический кабель такой группы 3×1,5 мм². Замечу, что кабели меньшего сечения использовать в электропроводке квартиры нельзя (ПУЭ).

Два листа электропроекта готовы. Осталось сделать проект квартирного щитка. Правильно, проект щитка называется однолинейная расчетная схема. Но мы делаем  электропроект квартиры своими руками, поэтому у нас будет простая схема щитка.

Техника безопасности

При замене старой или укладке новой электропроводки соблюдают следующие правила:

1. Работу начинают после обесточивания сети. Проверить напряжение можно вольтметром.
2. Для электромонтажа используют инструменты с изоляционным покрытием.
3. Розетки не размещают над или под раковиной. Запрещена установка элементов и возле газовых плит. Расстояние должно составлять не менее 50 см.
4. Для работающих с водой бытовых приборов прокладывают отдельные линии.
5. Точки питания размещают в скрытых от детей местах. Монтируют наиболее безопасные модели розеток.
6. Для электрической сети устанавливают силовую точку питания.
7. Подключение проводки к электрощиту выполняют в последнюю очередь.

Полезные советы

Дифавтомат АД12 2Р 20 А обеспечивает защиту человека от поражения электрическим током и предотвращает возгорание проводки

Важно заранее выбрать, какой автомат ставить на кухню. Мастера рекомендуют использовать вместо стандартных УЗО дифференциальные автоматы, оснащенные повышенной защитой от воздействия влаги

Помимо этого, учитывайте все требования безопасности:

• Прокладка выполняется только в условиях отключенного электричества, а на щиток следует повесить при необходимости табличку, которая предупредит других жителей о том, что ведутся работы.
• Любые подключения к центральной сети выполняются только в соответствии с сопроводительной инструкцией.
• Все инструменты должны иметь изоляционное покрытие.
• Перед проведением работ устраняется любая сырость.

Учитывая все эти правила, можно правильно проложить электропроводку в своей кухне, не рискуя собственным здоровьем, даже если у человека нет большого опыта в подобных работах.

Установка розеток и выключателей

Основное правило для кухонных розеток – способность выдержать нагрузку не менее 16 А. Старайтесь выбрать розетки с никелированными ламелями, они намного надежнее розеток с керамическим основанием.

Для удобства работы техники рекомендуется устанавливать двойные розетки, причем высота установки должна составлять не более 50 см от пола. Выключатели устанавливают на высоте 80-100 см. При этом учитывайте расположение мебели и крупных приборов, например, допускается установить розетку на более высоком уровне, если ее загораживает какой-нибудь объект, например, стол или гарнитур. Для подключения вспомогательного и дополнительного оборудования (вытяжка, телевизор, посудомоечная машина) высота розеток может изменяться в зависимости от длины провода.

Выключатель устанавливается на 10-15 см от дверного проема. Дополнительные выключатели для отдельных ламп устанавливаются в любом удобном для хозяев месте, например, недалеко от розеток над разделочным столом.

Еще одно немаловажное правило для кухни: розеток всегда мало, поэтому устанавливайте их с запасом. Иначе есть вероятность, что вам придется устанавливать удлинители, загромождающие пространство ненужными проводами

Для современных домов по рекомендуемой строителями схеме предполагается установка розеток через каждые 150 см по периметру стены.

Рассчитываем мощность сети

Прежде чем начать замену старой разводки проводов, надо определить тип подведенной в кухню электросети. Обычно в старых квартирах с газовой плитой проложена однофазная сеть. Такой вариант разводки не очень хорош для высокого энергопотребления, так как вся нагрузка ложится на один провод. Более удачную разводку представляет трехфазное подключение, подведенное в кухню с установленной электроплитой. В такой системе нагрузка распределяется по трем проводам, создавая дополнительный запас мощности.

На следующем этапе подсчитываем общую мощность всех электроприборов, планируемых для установки на кухне. Это легко сделать, прочитав в инструкции каждого электроприбора его потребляемую мощность. Стандартное энергопотребление всех приборов на современной кухне составляет от 9 до 15 кВт. Хотя одновременно все электроприборы вряд ли будут работать, проводку лучше сделать с запасом мощности.

В этом примерном перечне приборов суммарная мощность кухонной техники достигает 14 кВТ
