Виды оборудования по ГОСТ
Согласно законодательно принятым документам, и маленькие боксы на 2 модуля, и большие распределительные шкафы-станции относятся к распределительным щиткам, отвечающим за подключение электрических групп. Со стандартами можно ознакомиться в редакции ГОСТ 32395-2013.
Щитки делятся на квартирные боксы и этажные – по месту установки. Следующее деление – на распределительные и учетно-распределительные. Вторые отличаются установкой счетчика.
Таким образом, можно выделить две большие категории:
- квартирные – групповые и учетно-групповые;
- этажные – распределительные, учетно-распределительные, учетно-распределительно-групповые.
По способу установки все перечисленные виды бывают настенными или встраиваемыми в специально подготовленную нишу.
Если настенный бокс просто закрепляется дюбелями на стене или перегородке, то для встроенного ящика необходимо вырезать или выдолбить нишу определенной глубины
Распределительные коробки защищены от поражения электротоком. По этому показателю они могут относиться к I или II классу.
Некоторые этажные изделия оснащены специальными отсеками для слаботочного оборудования. Квартирные боксы бывают с аппаратом на вводе и без него, рассчитаны на однофазную или трехфазную цепь.
Виды электрических щитков
Различаются по целевому назначению, по способу монтажа, по материалу. В зависимости от целей применения подразделяются на:
- Главный распределительный щит (ГРЩ). Служит для ввода и учета энергии в крупный объект (группу). Принимает энергию от питающих электролиний, трансформаторных станций или отдельных трансформаторов.
- Вводное распредустройство (ВРУ). Может выполнять аналогичные функции ГРЩ, или служить для дальнейшей подачи питания на более мелкие объекты. В него дополнительно монтируются измерительные приборы, контролирующие параметры тока.
- Аварийный ввод резерва. В этом электрическом щитке осуществляется автоматическое переключение на запасные источники питания при аварии. В качестве последних могут выступать аккумуляторные батареи, трансформаторные подстанции.
- Электрощит этажный (ЩЭ). Устанавливается на этажных площадках зданий в специально отведенных местах. Несет в себе функции дальнейшего распределения энергии по этажу.
- Щит квартирный (ЩК). Может устанавливаться как внутри квартирных помещений, так и на этаже. Этот электрический щиток отвечает за питание жилых площадей, учет потребления электроэнергии и защиту от негативного воздействия электротоком.
- Щит освещения. Применяется как отдельное устройство для обеспечения функций включения-выключения осветительных приборов.
- Щиты управления и автоматики. Щиток для электрических автоматов в основном применяется в электроустановках, на электростанциях, подстанциях. Часто функции управления и автоматики совмещают.
Навесной электрический щиток
Изготавливаются различной глубины (ширина боковой стенки). Они предназначены для установки на стену, специальное устройство или опору. Для изготовления неразборного корпуса применяется сталь листовая в 1 мм толщиной. Жесткость конструкции обеспечивает надежный монтаж оборудования. Щиток электрический квартирный может изготавливаться из пластика и иметь разборной корпус, состоящий из задней стенки (монтажного основания) и кожуха с крышкой. Они соединяются между собой специальными крепежами. При высоте шкафа до 800 мм щитки оснащаются одним замком, свыше – двумя.

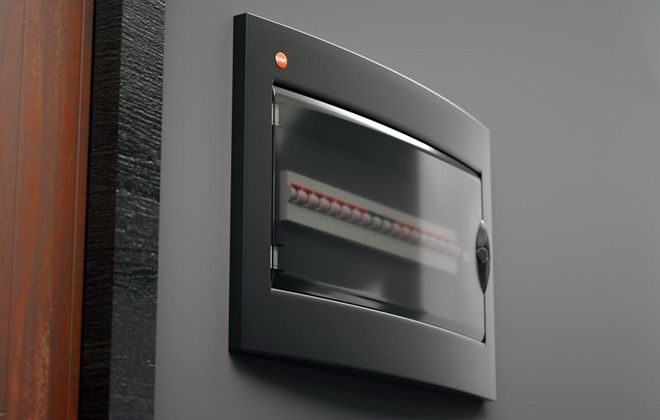

Встраиваемый электрический щиток
Предназначен для монтажа вглубь стены. Состоит из:
- корпуса, изготовленного из стали 1 мм толщиной;
- стальной маски с навешенной на нее дверью.
В корпусе предусмотрены технологические отверстия для монтажа в стену. Окраску порошковой краской осуществляют в электростатическом поле. Для установки внутреннего оборудования используют монтажные панели или модульные системы. Электрический щиток в квартире такого типа обладает возможностью изменения дверного открывания. Общепринятая глубина встраивания в стену составляет 120 мм. Степень внутренней защиты IP31.
Напольный электрический щиток
Может служить в качестве главного щита для ввода и распределения электропитания. Сварной каркас из стали 2 мм толщиной обеспечивает конструкции жесткостью. Начинка состоит из съемных узлов и агрегатов, собранных линейно. Может иметь как одну, так и две двери. Запорное устройство может блокировать дверь в 4-х местах. На месте установки монтируется на специальный цоколь. Электрический щиток в частном доме, расположенный на открытом воздухе, предусматривает оснащение повышенной защитой от влияния внешней среды по типу IP55, 65.
Какие особенности применения
Распределительные шкафы применяются в областях промышленности, где нужна электроэнергия: металлургия, сельское хозяйство, коммуникации и связь, станкостроение и приборостроение. В первую очередь требуется надежность и бесперебойность электросети, что и должны обеспечивать АСУ ТП. Также нужно обеспечение распределённой электроэнергии, контура заземлений на каждой контрольной точке, удаленный доступ ко всей системе, доступ ко всем данным сети, возможность автоматического, полуавтоматического и ручного управления системой.
В заключение стоит отметить, что верная установка системы автоматизации во многом зависит от типа помещения и специализации монтажа. Не стоит забывать о климатических условиях и иных возможностях повреждения распределительного шкафа.
Советуем к прочтению другие наши статьи
- Положительные особенности применения современной половой доски
- Натяжные потолки – практичное решение для любого дома
- Полет на самолете в Санкт-Петербурге
- Ортопедические матрасы в Топ Матрас — рецепт здорового сна
Электрощиты: назначение, виды
Электрощит — это специальное устройство, которое служит для осуществления приёма и распределения электроэнергии. Кроме того, электрощит выполняет функцию защиты линий групповых цепей от коротких замыканий и перегрузок. Электрощит представляет собой защищенную металлическую пластину или пластину из негорючего пластика, на которой прикреплены автоматические выключатели, счётчики электроэнергии и входной автомат. Областью применения электрического щита являются здания различного назначения, а также металлические конструкции, характеризующиеся высокими требованиями к электробезопасности.
Схема работы квартирного электрощита.
В конструктивном отношении щиты могут быть навесными, напольными или встраиваемыми, а виды электрощитов обусловлены их функциональным назначением. Например, главный распределительный щит (ГРЩ) подразумевает монтаж электротехнических устройств низкого напряжения, назначение которых — полное или частично резервируемое снабжение трехфазным переменным током в общественных и производственных зданиях. ГРЩ также обеспечивает прием, учет, распределение электрической энергии и защищает от аварийных ситуаций.
В состав щита могут входить защитные аппараты, аппаратура, обеспечивающая автоматический запуск и остановку подачи тока, а также трансформаторы тока и счетчики электрической энергии. Для объектов повышенной ответственности, таких как ГЭС, ТЭЦ, возможно изготовление нестандартных щитов с индивидуальными требованиями к монтажу и технической документации.
Схема установки квартирного электрощитка.
Силовые шкафы (ШС) могут комплектоваться для уличного применения и для работы внутри здания. Щит станций управления (ЩСУ) — это устройство, предназначенное для автоматического управления электроустановками, которое делится на блоки управления (БУ) и панели управления (ПУ). Блок состоит из изоляционной плиты, на которой смонтированы предусмотренные проектом аппараты без рамы, а панель — из нескольких плит со смонтированными аппаратами и приборами на общей металлической раме.
Такие станции управления в виде панелей и блоков вместе с вспомогательным электрооборудованием (ящики сопротивлений, магнитные усилители, стабилизирующие трансформаторы) комплектуются на в щиты станций управления (ЩСУ) непосредственно на заводах-изготовителях. Щит учета (ЩУ) предназначен для коммерческого учёта электроэнергии в трёхфазных сетях промышленных потребителей, офисных и жилых зданий в сетях переменного тока напряжением 380/220 В. Для удобства эксплуатации предусмотрена возможность закрытия щита на ключ, а также приспособление для пломбировки и просмотровое окно для снятия показаний счетчика.
Щит автоматического ввода резерва (АВР) предназначен для бесперебойного электроснабжения потребителей переменного трехфазного тока частотой 50 Гц напряжением 380/220 В в сетях с глухозаземленной нейтралью. Основная функция – автоматическое переключение на резервный источник питания при исчезновении напряжения основного источника или выхода его параметров за пределы нормальных значений. Щит АВР может выполняться с функцией автоматического возврата в исходное состояние после восстановления напряжения на основном вводе.
Электрическая схема электрощита.
Щит освещения жилых зданий (ЩО) нужен для приема и распределения электрической энергии напряжением 380 В трехфазного переменного тока частоты 50 Гц в жилых и общественных зданиях в цепях освещения. ЩО защищает линии освещения от перегрузок и коротких замыканий, а также позволяет выполнять оперативные коммутации. Щит может быть оборудован временным таймером или выносным датчиком уличного освещения для автоматического включения/выключения освещения.
Итак, на первый взгляд подобное устройство может показаться достаточно примитивным, однако данная силовая установка предназначена для принятия большой силы тока, следовательно, устанавливаться электрический щит должен специалистом.
При сборке электрощитового оборудования необходимо руководствоваться соответствующими стандартами ГОСТ, СНиП, ПУЭ, а также обладать достаточным опытом работы, ведь установка электрощитов – это направление электромонтажа, требующее особого внимания.
Электрощиты необходимо собирать только на основании утвержденного Энергонадзором проекта, в котором оговаривается тип и схема соединений.
Выбор сечений кабелей
Для выбора кабелей необходимо знать номинальные токи электроприемников, которые рассчитываются по формуле :
, А (5.7)
Проверяем выбранный кабель по нагреву расчетным током :
, (5.8)
где – длительно допустимый ток, А;
– поправочный коэффициент, учитывающий отличие температуры в цехе от температуры, при которой задан ;
– расчетный ток потребителя, для одиночного электроприемника, ;
– поправочный коэффициент, учитывающий снижение допустимой токовой нагрузки для кабелей при их многослойной прокладке в коробах,
, (5.9)
где , – активное и реактивное удельные сопротивления линии, мОм/м; – длинна линии, км; – угол сдвига между напряжением и током в линии.
Потеря напряжения должна удовлетворять условию :
(5.10)
Приведем расчет для 1-го потребителя:
(А);
Выбираем кабель марки ВВГ (4×4), Iдоп=34 (А).
Для кран-балок выбираем кабель КПГ 1У 4х 4. Кабель гибкий с медной жилой, имеет резиновую оболочку.
Таблица 6 – Выбор кабелей электроприемников
| Номер ЭП | Iр, А | Iдоп, А | Кабель | L, м | r, мОм/м | х , мОм/м | ДU, % |
| 1 | 8,34 | 34 | ВВГ 4×4 | 15 | 3,1 | 0,073 | 0,16 |
| 2 | 3,93 | 34 | ВВГ 4×4 | 10 | 3,1 | 0,073 | 1,6 |
| 7 | 25,83 | 34 | КПГ 1У 4х 4 | 70 | 3,1 | 0,073 | 1,33 |
| 8 | 25,83 | 34 | КПГ 1У 4х 4 | 70 | 3,1 | 0,073 | 1,33 |
| 11 | 27,99 | 34 | ВВГ 4×4 | 5 | 3,1 | 0,073 | 0,21 |
| 12 | 27,99 | 34 | ВВГ 4×4 | 10 | 3,1 | 0,073 | 0,42 |
| 13 | 27,99 | 34 | ВВГ 4×4 | 15 | 3,1 | 0,073 | 0,63 |
| 14 | 27,99 | 34 | ВВГ 4×4 | 20 | 3,1 | 0,073 | 0,84 |
| 15 | 3,93 | 34 | ВВГ 4×4 | 5 | 3,1 | 0,073 | 0,07 |
| 16 | 3,93 | 34 | ВВГ 4×4 | 10 | 3,1 | 0,073 | 0,09 |
| 17 | 3,93 | 34 | ВВГ 4×4 | 15 | 3,1 | 0,073 | 0,12 |
| 18 | 3,93 | 34 | ВВГ 4×4 | 20 | 3,1 | 0,073 | 0,14 |
| 19 | 1,39 | 34 | ВВГ 4×4 | 10 | 3,1 | 0,073 | 0,03 |
| 20 | 1,39 | 34 | ВВГ 4×4 | 15 | 3,1 | 0,073 | 0,04 |
| 21 | 1,39 | 34 | ВВГ 4×4 | 20 | 3,1 | 0,073 | 0,06 |
| 22 | 1,39 | 34 | ВВГ 4×4 | 25 | 3,1 | 0,073 | 0,07 |
| 27 | 25,83 | 34 | КПГ 1У 4х 4 | 70 | 3,1 | 0,073 | 1,33 |
| 28 | 25,83 | 34 | КПГ 1У 4х 4 | 70 | 3,1 | 0,073 | 1,33 |
| 31 | 27,99 | 34 | ВВГ 4×4 | 10 | 3,1 | 0,073 | 0,84 |
| 32 | 27,99 | 34 | ВВГ 4×4 | 15 | 3,1 | 0,073 | 1,05 |
| 33 | 27,99 | 34 | ВВГ 4×4 | 20 | 3,1 | 0,073 | 0,21 |
| 34 | 27,99 | 34 | ВВГ 4×4 | 25 | 3,1 | 0,073 | 0,42 |
| 35 | 27,99 | 34 | ВВГ 4×4 | 5 | 3,1 | 0,073 | 0,63 |
| 36 | 27,99 | 34 | ВВГ 4×4 | 10 | 3,1 | 0,073 | 0,63 |
| 37 | 27,99 | 34 | ВВГ 4×4 | 15 | 3,1 | 0,073 | 0,84 |
| 38 | 27,99 | 34 | ВВГ 4×4 | 20 | 3,1 | 0,073 | 1,05 |
| 39 | 3,93 | 34 | ВВГ 4×4 | 15 | 3,1 | 0,073 | 0,17 |
| 40 | 3,93 | 34 | ВВГ 4×4 | 20 | 3,1 | 0,073 | 0,19 |
| 41 | 3,93 | 34 | ВВГ 4×4 | 10 | 3,1 | 0,073 | 0,22 |
| 42 | 3,93 | 34 | ВВГ 4×4 | 15 | 3,1 | 0,073 | 0,12 |
| 43 | 3,93 | 34 | ВВГ 4×4 | 20 | 3,1 | 0,073 | 0,14 |
| 44 | 3,93 | 34 | ВВГ 4×4 | 25 | 3,1 | 0,073 | 0,17 |
| 45 | 1,39 | 34 | ВВГ 4×4 | 20 | 3,1 | 0,073 | 0,10 |
| 46 | 1,39 | 34 | ВВГ 4×4 | 25 | 3,1 | 0,073 | 0,14 |
| 47 | 1,39 | 34 | ВВГ 4×4 | 30 | 3,1 | 0,073 | 0,17 |
| 48 | 1,39 | 34 | ВВГ 4×4 | 10 | 3,1 | 0,073 | 0,03 |
| 49 | 1,39 | 34 | ВВГ 4×4 | 15 | 3,1 | 0,073 | 0,07 |
| 50 | 1,39 | 34 | ВВГ 4×4 | 20 | 3,1 | 0,073 | 0,10 |
| 51 | 6,17 | 34 | ВВГ 4×4 | 25 | 3,1 | 0,073 | 1,3 |
Поскольку нагрузка на производство имеет сезонный характер, а также учитывая некрупногабаритность промышленных станков, имеет место мобильность расположения электроприемников в течение года, возможность смены их расположения. Поэтому не вижу смысла вести жесткую привязку выбора кабелей под каждый вид электроприемников. В моем случае целесообразно выбрать единый стандарт кабеля для обоих цехов. Выбор обуславливается максимально возможными нагрузками наиболее загруженных электроприемников. По подбору кабеля будем опираться на нагрузку таких электроприемников, как “Сварочный полуавтомат Сварог MIG 200Y” и “Таль электрическая механизм подъема”.
Кабели для питания распределительных пунктов выбираются по нагреву номинальным током нагрузки РП, т.к. потребители, подключенные к РП, работают совместно .
, А, (5.11)
где – суммарная номинальная мощность потребителей, подключенных к РП.
Приведем расчет для РП 1:
(А);
Аналогично выполним расчет кабеля от трансформатора до устройства ВРУ:
ВРУ №1:
(А);
ВРУ №2:
(А);
Кабели, питающие распределительные пункты и устройство ВРУ, приведены в таблице 7.
Таблица 7 – Выбор кабелей распределительных пунктов и ВРУ
| Номер ПР | Iр, А | Iдоп, А | Кабель | L, м |
| 1 | 22,7 | 61 | ВВГ 4×10 | 10 |
| 2 | 15,4 | 61 | ВВГ 4×10 | 25 |
| 3 | 49,4 | 61 | ВВГ 4×10 | 35 |
| 4 | 19,1 | 61 | ВВГ 4×10 | 10 |
| 5 | 19,1 | 61 | ВВГ 4×10 | 30 |
| 6 | 37,1 | 61 | ВВГ 4×10 | 35 |
| 7 | 49,4 | 61 | ВВГ 4×10 | 50 |
| ВРУ 1 | 109,5 | 240 | СИП 4 4х 70 | 50 |
| ВРУ 2 | 180,2 | 240 | СИП 4 4х 70 | 80 |
Щит автоматики (ЩА)
Это устройство будет отвечать за контроль сложных систем. Управление всеми элементами здесь будет происходить в автоматическом режиме.
Монтажный щит автоматики
Щит автоматики может оснащаться многими датчиками и контроллерами, которые будут отслеживать различные показатели. Исходя из этих показателей устройство самостоятельно может отключать и включать отдельные системы. Прибор может использоваться для разнообразных задач. При этом в каждом отдельном случае могут использоваться разнообразные модели щитков. Например, если вы используете ЩА для котла, то его также можно использовать и для вентиляционной системы.
Конструктивные особенности
- Габариты шкафов – 2200ґ 400,600,800ґ 600,800. Шкафы имеют двери с фасадной стороны, которые открываются при помощи съемного ключа.
- Шкафы имеют 4 исполнения по току сборных шин: 630, 1000, 1600, 2500 А.
- Шкафы имеют 2 исполнения по способу подключения кабелей: с нижним подводом (глубина шкафов 600 мм) и с верхним подводом (глубина шкафов 800 мм).
- Шкафы ШВП1, ШВП2, ШВР, ШС, ШК допускают подключение 5 силовых кабелей сечением до 185 кв.мм Для РУСН-0.4 кВ с номинальным током сборных шин 2500 А коммутация главной цепи выполняется шинопроводами.
- Шкафы присоединений ШРП1, ШРЗ, ШРР, ШРЗР имеют блочную организацию. Конструкция блоков врубного типа обеспечивает их быструю замену или регулировку без обесточивания всего шкафа.
- Шкаф ШРП1 рассчитан на установку блоков управления двигателями механизмов мощностью до 45 кВт. В шкаф может быть установлено до 16 блоков управления двигателями мощностью до 11 кВт или до 8 блоков управления двигателями мощностью от 15 до 45 кВт. Промежуточные варианты заполнения шкафа определяются при заказе.
- Шкаф ШРП21 позволяют устанавливать до 4 блоков панельного типа для управления двигателями мощностью до 100 кВт. Силовые клеммники позволяют подключать жилы кабелей сечением до 95 кв.мм.
- Шкаф ШРП22 позволяют устанавливать до 2 блоков панельного типа управления двигателями мощностью до 160 кВт. Силовые клеммники позволяют подключать 2 жилы кабелей сечением до 120 кв.мм.
- Шкаф ШРЗ рассчитан на установку блоков управления двигателями запорной арматуры мощностью до 11 кВт. В шкаф может быть установлено до 20 блоков.
- Шкаф ШРР рассчитан на установку блоков управления двигателями регулирующей арматуры мощностью до 4 кВт. В шкаф может быть установлено до 10 блоков.
- Шкаф ШРЗР может быть заполнен как блоками запорной, так и арматуры. В шкаф может быть установлено от 10 блоков до 20 блоков. Промежуточные варианты заполнения шкафа определяются при заказе.
Правила подключения
Для питания ГРЩ используется магистральный шинопровод, подключаемый к трансформатору. Мастеру нужно помнить, что щит необходимо подключать к взаимозаменяемым линиям. Перед началом установки размещают автоматические переключатели на панели управления. После этого прочно фиксируют медные провода в держателях устройства. Все компоненты вводной панели устанавливают на дин-рейку.
Мощные автоматы размещают друг под другом. Такой способ монтажа делает последующее разъединение шин менее трудоемким. Для минимизации риска поражения током устанавливают пластроны, изготовленные из огнеупорного материала.
Распределительный силовой шкаф: зачем он нам нужен?
Рынок электротехнического оборудования в настоящее время довольно обширен, кроме отечественных производителей на российском рынке представлены и иностранные компании. И для того, чтобы выбрать нужное оборудование нужно приложить немало усилий. Каким бы сложным и наукоемким не были современные ячейки, ни одна бытовая или промышленная система энергоснабжения не может обойтись без электрических шкафов.
Шкаф распределительный представляет собой металлический или пластиковый короб, скрывающий от посторонних глаз коммутационную аппаратуру, счетчики и другие элементы сети. Подвод и отвод кабелей осуществляется через предусмотренные отверстия, в которые монтируются сальники. Устанавливаться он может как в улице, так и помещении. В первом случае, используются климатические шкафы, которые обеспечивают нормальный температурный режим для бесперебойной работы оборудования.
В зависимости от назначения шкафов, они имеют конструктивные различия. Силовые распределительные шкафы выполняют следующие функции: обеспечивают защиту объектов от короткого замыкания в сети; защищают сеть от перегрузок; используются для нечастых оперативных коммутаций электрических цепей; защищают людей или животных от несчастных случаев и поражений электрическим током; предупреждают возгорание и пожары.
В выборе подходящей модели нужно руководствоваться конкретными условиями работы, масштабом подчиненной системы и типом поверхности для размещения. Прежде всего, необходимо учитывать электротехнические характеристики устройства — к ним можно отнести номинальное напряжение или ток, риски коротких замыканий. Токи нагрузки рассчитываются для каждого участка, а затем суммируются. При необходимости устанавливаются дополнительные элементы: автоматические выключатели, пускатели или реле перенапряжения.
Не менее важен тип корпуса — учитывается материал, из которого он изготавливается, а также габариты короба. По типу установки шкафы бывают навесными, напольными, а также могут монтироваться в углубление или нишу в стене.
Кроме того, на особенности конструкции шкафа большое влияние имеет климатический фактор – именно он влияет на особенности конструкции, необходимой для нормального функционирования оборудования и подобающей защиты техники. Степень защиты корпуса определяется государственными стандартами и определен в соответствии с некоторыми требованиями. Модели различных степеней защищенности отвечают разным условиям эксплуатации.
Челябинский завод электрооборудования может предложить своим покупателям шкафы ШРС-1 и ШР-11. Эти устройства эксплуатируются в помещениях и на открытом воздухе в любое время года и суток и имеют следующие параметры стойкости к внешним воздействующим факторам окружающей среды:
температура окружающего воздуха:
для исполнения У3– от минус 45 до плюс 40 °С;
для исполнения УХЛ2– от минус 60 до плюс 40 °С;
- высота над уровнем моря не более 1000 м;
- влажность 75 % при температуре плюс 15 °С;
- атмосферное давление – от 86,6 до 106,7 кПа;
- тип атмосферы по ГОСТ 15150 – II (промышленная);
- окружающая среда невзрывоопасная, не содержащая взрывоопасной пыли, агрессивных газов в концентрациях, разрушающих металлы и изоляцию;
- стойкость к сейсмическому воздействию по ГОСТ 17516.1 – до 9 баллов по шкале MSK-64.
Установка электрооборудования в распределительный щит
Не существует каких-либо стандартов, регламентирующих место установки модульных устройств в электрических щитках. Правило монтажа одно: схема размещения оборудования должна быть понятна как другим мастерам, так и пользователям. Входной автомат, блок общей защиты и измерительных приборов желательно разместить в верхнем ряду. Ниже расположить часто используемые модули.
Такое расположение элементов щита позволяет подключать вводный блок к верхним зажимам, а распределение напряжения по линиям производится с нижних зажимов.
Все внутреннее оборудование электрощита устанавливается на специальные DIN-рейки, которые чаще всего уже установлены в корпусе. Большинство производителей щитового оборудования комплектуют свою продукцию различными полезными дополнениями. Кроме DIN-реек, в этот перечень входят различные фиксаторы проводов и кабелей, уплотнители вводов, фальшпанели, а также специальные выкатывающиеся рамки для облегчения монтажа оборудования. Можно сказать что любой корпус распределительного щита изначально оснащен всем необходимым для установки модулей и других устройств.
Но ближе к теме! Мы уже определились где устанавливать основные группы модульных устройств. Верхнюю часть занимает входная группа, далее следуют часто используемые модули. К ним относятся УЗО группового вида. Как правило, на каждую розеточную линию устанавливается по одному УЗО и дополнительно для ванной и кухни. Такая защита по току вместе с автоматами позволяет отказаться от установки дифференциальных автоматов.
Если говорить об автоматических выключателей, то первыми устанавливаются модули для защиты осветительных линий, далее розеточных и специально выделенных: для бойлера, стиральной машины и так далее.
Устанавливать автоматические выключатели, УЗО и другое оборудование на DIN-рейки очень просто. Модульное устройство вставляется на рейку до характерного щелчка, других операций выполнять не потребуется, так как оно надежно зафиксируется.
Для демонтажа или смещения оборудования достаточно отжать отверткой ушко модуля — устройство легко снимется с крепежной планки. Если в распределительном щитке необходимо установить прибор учета электроэнергии, он также устанавливается на DIN-рейку. Ну вот и все о монтаже оборудования в электрощите! Пора переходить к соединению элементов согласно принципиальной схеме.
Процесс установки
Ознакомьтесь также с этими статьями
- Солнечная электростанция – преимущества и особенности
- Аренда комнаты переговоров
- Проведение сантехнических работ стоит доверить профессионалам
- Выбор станков для гидроабразивной резки
Размещается коробка на полу или в стене, но шкафы бывают перегружены, безопаснее и проще устанавливать на пол, на уже прикрепленном листе металла. Максимальная высота установки не должна превышать 2000 м над уровнем моря, и размещаться в проветриваемом месте. Шкаф АСУ ТП не должен находиться рядом с взрывоопасными и легковоспламеняющимися материалами. Монтажом шкафа должен заниматься только квалифицированный персонал. Устранять аварию должна специальная выездная группа.
Шкафы силовые распределительные с автоматическими выключателями
шкаф силовой распределительный
| ШРС | 1 | — | X | X |
| Шкаф распределительный силовой | Номер разработки | Обозначение степени защиты оболочки по ГОСТ 14255-96 2 — IP22 5 — IP54 | Обозначение номера схемы шкафа от 0 до 8 согласно таблице 1 |
Вводная панель
| ШР | 11 | — | 7 | 3 | Х | Х | — | ХX |
| Шкаф распределительный | Номер разработки | Вид установки — напольное исполнение, ввод проводников в любой комбинации | Высота шкафа 1600 мм | Ширина шкафа: 5-500 мм 7-700 мм | Номер схемы шкафа (от 0 до 23) | Обозначение степени защиты оболочки по ГОСТ 14255-96 22 — IP22 54 — IP54 |
Основные сведения об изделии
Распределительные силовые шкафы ШРС 1 и ШР 11 предназначены для приема и распределения электрической энергии. Шкафы рассчитаны на номинальные токи до 400 А и номинальное напряжение до 380 В трехфазного переменного тока 50 Гц и с защитой отходящих линий предохранителями ППН-33 (63 А, 100 А), ППН-35-250 А и ППН-37- 400 А. По желанию заказчика шкафы могут изготавливаться с нетиповой комплектацией. Ввод и вывод проводов и кабелей производится с низу и с верху шкафа, для шкафов IP22, для шкафов IP54 – с низу. Выдерживаемый ударный ток: — при ном. токе шкафа 250 А – не менее 10 кА; — при ном. токе шкафа 400 А – не менее 25 кА. Отличие шкафов ШР 11 от шкафов ШРС 1, в том, что в шкафах ШР 11-73512… ШР 11-73517 на вводе установлены предохранители ППН-37-400 А, а в шкафах ШР 11-73518… ШР 11-73523 предусмотрены два ввода. Размеры шкафов ШРС 1 и ШР 11 указаны на рисунке 1 и в таблице 1. Схемы шкафов ШРС 1 и ШР 11, а также устанавливаемая в них аппаратура, представлены в таблице 1.
Технические характеристики
Номинальное напряжение, В
Номинальная частота, Гц
Номинальное напряжение изоляции, В
Выдерживаемый ударный ток, А
— при номинальном токе шкафа 250 А
— при номинальном токе шкафа 400 А
Степень защиты по ГОСТ 14254
IP00 со стороны дна
Климатическое исполнение по ГОСТ 15150:
Внешний вид и габаритные размеры
Рис. 1. Общий вид и габаритные размеры распределительных силовых шкафов ШРС 1 и ШР 11. Высота шкафа H и ширина L указаны в таблице 1.
Рис. 2. Установочные размеры шкафов ШРС 1 и ШР 11. В скобках указан размер для шкафа шириной 700 мм
Цены на ШРС 1, ШР 11 — Шкафы распределительные силовые
стоимость ШР11-73505-21 от 13 029 руб. стоимость ШР11-73702-21 от 11 210 руб. цена указана с НДС на сайте указаны минимальные цены на наиболее популярные изделия. цена на Шкафы Распределительные Силовые может изменяться в зависимости от комплектации и объема заказа. комплектацию и полный ассортимент Шкафы Распределительные Силовые уточняйте у наших менеджеров по запросу согласно вашему проекту или опросному листу.
Ассортимент выпускаемых модификаций шкафов ШРС 1 ( шкафы распределительные силовые ):
| ШРС 1 20 | ШРС 1 21 | ШРС 1 22 | ШРС 1 23 | ШРС 1 24 | ШРС 1 25 |
| ШРС 1 26 | ШРС 1 27 | ШРС 1 28 | ШРС 1 50 | ШРС 1 51 | ШРС 1 52 |
| ШРС 1 53 | ШРС 1 54 | ШРС 1 55 | ШРС 1 56 | ШРС 1 57 | ШРС 1 58 |
Ассортимент выпускаемых модификаций шкафов ШР 11 ( шкафы распределительные силовые ):
| ШР 11 73701 22 | ШР 11 73701 54 | ШР 11 73702 22 | ШР 11 73702 54 | ШР 11 73703 22 | ШР 11 73703 54 |
| ШР 11 73707 22 | ШР 11 73707 54 | ШР 11 73708 22 | ШР 11 73708 54 | ШР 11 73704 22 | ШР 11 73704 54 |
| ШР 11 73705 22 | ШР 11 73705 54 | ШР 11 73706 22 | ШР 11 73706 54 | ШР 11 73709 22 | ШР 11 73709 54 |
| ШР 11 73510 22 | ШР 11 73510 54 | ШР 11 73511 22 | ШР 11 73511 54 | ШР 11 73712 22 | ШР 11 73712 54 |
| ШР 11 73713 22 | ШР 11 73713 54 | ШР 11 73514 22 | ШР 11 73514 54 | ШР 11 73715 22 | ШР 11 73715 54 |
| ШР 11 73516 22 | ШР 11 73516 54 | ШР 11 73517 22 | ШР 11 73517 54 | ШР 11 73718 22 | ШР 11 73718 54 |
| ШР 11 73719 22 | ШР 11 73719 54 | ШР 11 73520 22 | ШР 11 73520 54 | ШР 11 73721 22 | ШР 11 73721 54 |
| ШР 11 73522 22 | ШР 11 73522 54 | ШР 11 73523 22 | ШР 11 73523 54 |
Типы шкафов серии ШРС 1 и ШР 11 не вошедшее в этот список будут изготавливаться по вашему проекту или согласно опросному листу (мы сделаем расчеты).
Щит освещения (ЩО)
Исходя из названия на сегодняшний день можно сделать вывод о том, что эти устройства предназначаются для контроля осветительными приборами. Чаще всего такие устройства могут использоваться в нежилых зданиях, которые имеют большие размеры. В качестве примера можно привести торговые центры, а также продовольственные гипермаркеты. Щит освещения по принципу своей работы напоминает обычный выключатель.
Как и в любой другой вид оборудования сюда можно установить предохранители, а также счетчики питания. Наиболее распространенной моделью на данный момент считается утапливаемый щит освещения с выключателем (УОЩВ). При необходимости его коробку легко можно монтировать в стену и замаскировать отделочными материалами.
Выбор и монтаж корпуса распределительного щитка
Следует сразу сказать, что сборку распределительного щита можно осуществлять двумя способами: стендовым или навесным. Первый метод предполагает монтаж корпуса щитка с предварительно установленными и соединенными по схеме модульными устройствами, ну а второй наоборот.
Принципиальной разницы между этими двумя способами нет — меняется только последовательность операций сборки и установки. Мы рассмотрим второй метод, при котором сначала монтируется корпус распределительного щитка, а затем выполняется установка модульных устройств, подключение к внутренней проводке и внешнему кабелю.
По виду корпуса щитков делятся на встраиваемые и навесные. Не будем расписывать достоинства и преимущества этих двух видов, только скажем, что в каждом конкретном случае необходимо выбирать оптимальный вариант. Навесной корпус прост в монтаже, а утапливаемый компактен, но его сложнее установить. Итак, выбор за вами! Размер корпуса зависит от количества модульных устройств и другого оборудования, которые необходимо установить в него.
Вот и все! Выбор сделан, корпус распределительного щита установлен в необходимом месте, в него заведен подающий кабель и провода внутренней разводки – пора приступать к сборке!
Критерии выбора
Стандарты не предусматривают единую модель аппаратуры, поэтому разработка каждого проекта происходит по индивидуальной схеме. Сначала составляется максимально подробный технический план, учитывающий параметры, необходимую мощность, имеющиеся требования к электрическим схемам.
С учетом места расположения ГРЩ выбирается подходящий корпус, имеющий необходимый уровень защиты от воздействий неблагоприятных внешних факторов. Также при разработке проекта учитываются размеры будущей конструкции (высота, глубина, ширина), количество панелей и места их размещения.
Уточняется потребность в установке дополнительных элементов конструкции: приборы ввода электроэнергии, ее распределения, устройства считывания информации, рубильники. При необходимости устанавливается резервный источник питания (генератор, к примеру).
Сборка ГРЩ выполняется в производственных цехах компании. Корпус устройства изготавливается из металла. Электрическая часть состоит из аппаратов защиты и коммутации. Приборы надежно фиксируются, выполняется прокладка проводов и их маркировка. На внутренней панели крепится электрическая схема установленных аппаратов главного распределительного щита. На наружной панели устанавливаются контрольно-измерительные приборы, кнопки управления, светосигнальная арматура.
Компоновка оборудования выполняется специалистами в соответствии с техническими условиями и правилами устройства электроустановок. Принципиальные и монтажные электрические схемы подтверждаются проектной документацией. Изготовление ГРЩ подлежит обязательной сертификации. Перечень и количество электротехнической арматуры, устанавливаемой в щите, компания согласует с заказчиком.
Соединение внутреннего оборудования электрощита
Техника внутри распределительного щита установлена, остается только выполнить соединение всех модулей и других приборов согласно принципиальной схеме, правильно и без создания запутанной паутины. Сразу следует сказать, что к одной клемме можно подключить одну жилу. Если необходимо объединить несколько проводников, их следует обжать в гильзовом наконечнике и закрыть концы термоусадочной насадкой. Второе правило: для всех модульных устройств, чаще всего, безразлично к каким клеммам подводится напряжение, а с каких снимается. Это позволяет упростить коммутацию.
Если монтаж ведется в предварительно установленном на место щите, то в первую очередь подключаются отходящие линии проводов. Их необходимо пропустить под DIN-рейками и подвести к точке подключения. Излишки проводов следует прятать между задней стенкой и модульными устройствами. Жилы в обязательном порядке объединяются в шлейфы полимерными стяжками. Отдельно пакуются в пучок нулевые и заземляющие провода, так как у них разные маршруты разводки. Фазы объединяются рядами и вертикально подводятся к рейке, где распускаются по сторонам.
Один ряд модульных устройств удобнее подключать с помощью специальной соединительной гребенки. Они существуют в двух исполнениях: однорядные и трехрядные. Если модуль необходимо подключить к другому источнику, до достаточно удалить контакт гребенки кусачками. Использование таких простых деталей позволяет упростить монтаж распределительного щита. После соединения всех элементов электрощита следует проверить правильность их подключения. Все! Все работы выполнены, можно вводить распределительный электрический щит в эксплуатацию.
Заключение
В заключение хочется дать несколько общих рекомендаций по сборке и монтажу распределительного щита в частном доме, квартире или на даче. Они помогут избежать распространенных ошибок, совершаемых при самостоятельной сборке электрощитового оборудования.
- Корпус для распределительного щита нужно приобретать немного большего размера, чем требуется для установки оборудования. Это позволить установить дополнительные приборы и модульные устройства, если в этом возникнет необходимость при увеличении количества обслуживаемых электроприборов. Лишнее пространство внутри щита никогда не помешает.
- Не стоит защищать группу электроприборов, имеющих различное назначение, одним-единственным УЗО или дифференциальным выключателем. Такая схема подключения, например, отключит компьютер при пробое фена в ванной комнате, что создаст определенные неудобства для потребителя. Лучше обеспечить зональную защиту по току — отдельно для ванной, кухни и так далее.
- Правила энергонадзора гласят, что нельзя устанавливать УЗО перед автоматом, оно должно быть размещено после него. Механическое УЗО лучше электронного, оно не вызывает ложных срабатываний и более надежное. Лучше всего устанавливать это устройство на каждую зону после автомата.
- При сборке электрощитов следует использовать дополнительные расходники, такие как колодки с отверстиями (по-другому шины) для объединения нулевых и заземляющих проводников. Размещать их следует по краям, чтобы не закрывать рабочую лицевую панель.
Монтаж и сборка распределительного щита в частном доме, квартире или на даче не требует оформления каких-либо разрешительных документов, но следует соблюдать общие правила электромонтажных работ.
Независимо от того, кто выполняет эти работы, вы лично или нанятый опытный электрик, необходимо руководствоваться соответствующими стандартами нормами ПЭУ (правила устройства электроустановок). если монтаж электрощита ведется в рамках первичного подключения дома, квартиры или дачи к сетям электроснабжения, то проверка правильности монтажа со стороны энергоснабжающей организации гарантировано!
К тому же следует учитывать, что МЧС, в лице пожарных инспекторов, может выписать предписание на устранение недостатков, в случае несоответствия электрощита нормам противопожарной безопасности.
Поэтому, если вы не уверены в своих силах, откажитесь от самостоятельной сборки распределительного щитка и пригласите профессионального электрика! Это позволит избежать не только конфликта с контролирующими структурами, но и более серьезных последствий: поражения человека электрическим током или пожара!
