Электрические радиаторы отопления: основные виды, достоинства и недостатки батарей

Производство трубчатых радиаторов

Для изготовления радиаторов трубчатого типа используется метод штамповки, но при этом существует несколько моделей подобных устройств, и у каждого из них есть своя технология изготовления. Например, первая категория изделия создается из ровных труб, имеющих разных диаметр и устанавливаемых вертикально. Соединение отдельных труб в данном случае осуществляется посредством горизонтальных коллекторов. Другая категория имеет секционную конструкцию, внешне напоминающую обычные чугунные изделия, но в случае со стальными радиаторами соединение их элементов осуществляется посредством сварки.

Технология производства трубчатых отопительных радиаторов выглядит следующим образом:

  • Стальные листы толщиной около 2 мм проходят этап штамповки, в результате чего получаются половины секций радиаторов;
  • Заготовки соединяются между собой посредством контактной сварки;
  • Сваренные секции тщательно очищаются от различных заусенцев и шероховатостей, возникших в процессе сварки;
  • Отдельные секции крепятся друг к другу при помощи сварного соединения так, чтобы получилось цельное изделие;
  • Сварочные швы еще раз шлифуются, после чего радиаторы проходят проверку герметичности на специальном оборудовании;
  • Собранные и протестированные радиаторы подвергаются окраске, технология которых выглядит точно так же, как и в случае с панельными устройствами;
  • Последний этап изготовления трубчатых радиаторов предполагает их отправку на термическую обработку для плавления эпоксидного покрытия.

Секционные стальные радиаторы отопления изготавливаются по несколько иной технологии:

  • В первую очередь нарезаются трубы подходящей длины, которые будут использоваться в качестве конвекторов;
  • Нижняя часть труб герметично заваривается, а верхняя остается открытой;
  • При помощи точечной сварки трубы присоединяются к горизонтальным коллекторам, по которым проходит теплоноситель;
  • Все сварные швы на радиаторах необходимо зашлифовать, после чего подготовленные изделия отправляются на окраску;
  • В некоторых моделях радиаторов верхние края конвекторов украшаются покрытыми никелем кольцами.

Уже описанными вариантами разнообразие трубчатых стальных радиаторов не ограничивается – существуют и более интересные конструкции, позволяющие реализовать любое дизайнерское решение. Некоторые виды трубчатых изделий представляют собой пустотелые панели, соединенные с коллекторами, обеспечивающими движение теплоносителя.

Безжидкостные радиаторы

Есть в категории электрических радиаторов отопления группа, в которую входят совершенно уникальные отопительные приборы. В их конструкции нет места теплоносителю. Нагрев самого корпуса происходит непосредственно от нагревательного элемента, в качестве которого выступают все те же ТЭНы.

Принцип работы

Многие ошибочно считают их конвекторами. Определенные функции у них похожи, но конвектор работает по принципу нагрева проходящего через ТЭН воздуха. Безжидкостные электрические батареи работают по совершенно другому принципу.

Во-первых, ТЭНы запаяны в секции. Они не соприкасаются с воздухом. Во-вторых, в данных конструкциях используются стальные нагревательные элементы. В-третьих, есть возможность провести отключение каждой отдельной секции, что приводит к экономии потребляемого топлива.

По сути, этот отопительный прибор представляет собой секционную конструкцию, в которой расположены несколько нагревательных элементов. Получается так, что нагревательный элемент сразу же без посредников передает тепло корпусу самого радиатора.

Производители

В эту группу входят все три вышеописанных компании, которые занимаются производством электрических радиаторов. К примеру, Эффективная Энергетика предлагает модель Эконом. Это радиатор 4-10 секций, каждая из которых выделяет 150-200 Вт тепловой энергии. Марка Премиум – это дополнительные опции: пульт управления дистанционного типа, 4 температурных режима, программатор.

Среди моделей данной группы выделяется французский производитель, выпускающий безжидкостные электрические батареи отопления под названием Noirot. Компания предлагает несколько моделей, но все они по мощности не превышают 1 кВт.

Итальянская Sira Group, норвежская компания Nobo, приборы из Финляндии Ensto, и ряд других марок – все это присутствует на российском рынке. Выбор на самом деле немалый. У каждого производителя свой набор опций, но по функционалу все модели похожи.

Достоинства и недостатки решения

Вскользь мы их уже затронули, однако повторим:

  • Напольная установка позволяет перенести вес массивного отопительного прибора с легкой перегородки на прочный пол.
  • Таким способом можно создать тепловую завесу там, где настенное крепление просто невозможно.
  • Наконец, при напольной установке из монтажа отопительного прибора исключается как минимум одна стадия монтажных работ — крепление кронштейнов к стене.

Статья в тему: Электрокотел для отопления: достоинства, недостатки, выбор и подключение

Вместе с тем при напольной установке трубы остаются на виду, что в большинстве случаев нежелательно. Топить же подводку в пол… Вспомните: как минимум в половине случаев мы говорим о магазинах, выставочных залах и прочих нежилых помещениях. Как вы думаете, из чего там в большинстве случав этот пол сделан?

Топить трубы в бетон или под кафель — это не только очень большой объем работы. Это еще и неправильно с точки зрения дальнейшего обслуживания: рано или поздно из строя выходит ВСЕ. Желательно, чтобы замена коммуникаций не требовала капитального ремонта помещения.

Помимо того — часть помещения при установке напольных отопительных приборов вдоль остекления волей-неволей будет отсечена от площади выставки или торгового зала. Подчас это нежелательно.

Иногда именно пространства около окна катастрофически не хватает.

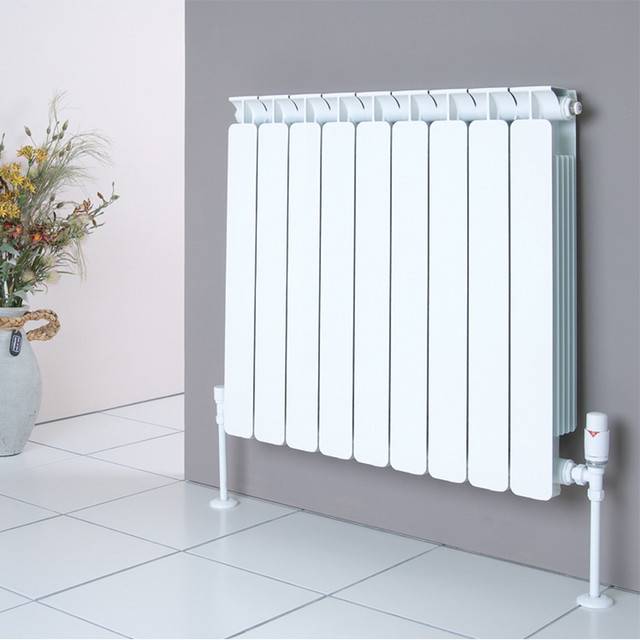

Характеристика алюминиевых радиаторов

Алюминиевый радиатор отопления в разрезе

Отопительные приборы, выполненные из алюминия, считаются одним из самых популярных типов радиаторов. Алюминий – это легкий и пластичный металл, следовательно, батареи, изготовленные из него, немного весят и отличаются повышенной теплоотдачей.

Приборы состоят из секций, каждая из которых представляет собой множество соединенных между собой пластин. Благодаря этому теплосбережение здесь также на достаточно высоком уровне.

Секция алюминиевого радиатора, изготовленного методом литьяРадиатор, изготовленный методом экструзии

Преимущества подобных агрегатов следующие:

  • быстрый нагрев;
  • высокие показатели теплоемкости;
  • незначительный вес;
  • доступная стоимость (особенно если сравнивать с биметаллическими агрегатами);
  • широкий модельный ряд.

Вместе с тем, после отключения обогрева такие радиаторы достаточно быстро остывают. Среди других недостатков стоит выделить:

  • неустойчивость к химическим воздействиям (проблема может решаться полимерным напылением на внутренней поверхности);
  • низкую прочность;
  • плохое качество резьбового соединения в верхнем клапане для выпускания воздуха из системы.

Ввиду этого, перед покупкой необходимо обязательно осведомиться о рабочем давлении отопительной системы. Предельное давление конкретного изделия нужно посмотреть в техпаспорте, т. к. для разных моделей оно разное.

Но все же по своим характеристикам алюминий отлично подходит для изготовления радиаторов, а его легкоплавкость позволила значительным образом расширить модельный ряд. Сегодня можно выбрать именно ту батарею, которая идеально впишется в интерьер жилья.

Сборка алюминиевого радиатора

Таблица 1. Сравнение алюминиевых батарей от известных брендов

ПроизводительМодельВес, кгМощность, кВтОбъем, лДавление, бар.Размеры, смДистанция между осями, см
1. Rifar, РФAlum 5001,450,1830,27209х8х56,550
2. Fondital, ИталияCalidor Super-5001,320,1930,3169,7х8х55,750
2. Rovall, (Италия)Alux-5001,310,1790,232010х8х54,550
3. Radiatori 20000 S.p.A.500R1,60,1990,58169,5х8х57,750
4. FaralGreen НР-3501,120,1360,26168х8х4335
5. FaralTrioНР-5001,580,2120,5169,5х8х5850

Алюминиевые радиаторы от STOUT Bravo идеально подходят для монтажа в квартирах и домах с индивидуальным отоплением. Эти отопительные приборы производятся на мощностях завода «GLOBAL», Италия. Каждый этап производства контролируется европейскими специалистами. Каждая секция изготавливается методом литья под давлением и представляет собой монолит из двух коллекторов и связывающего секции оребрения. Доступное межосевое расстояние – 350 или 500 мм. Гарантия от производителя – 10 лет.

Алюминиевые радиаторы от STOUT BravoНа алюминиевые радиаторы от STOUT распространяется десятилетняя гарантия от производителя

Как работают вакуумные электрические батареи

Более экономным вариантом по сравнению с масляными электрическими батареями являются вакуумные радиаторы. В основе их работы заложен нагрев специальной жидкости, находящейся в нижней части алюминиевого корпуса, легко испаряющейся и быстро распространяющей тепло по поверхности прибора. Особенностью жидкости, заполняющей вакуумную электрическую батарею, является низкая температура закипания — всего 35 градусов С и небольшой объем — 500 мл.

Теплоотдача вакуумной электробатареи довольно большая — около 300 Вт на каждую секцию. При отключении батареи она длительное время сохраняет тепло, т.к. частицы газа в вакууме продолжают движение, хотя и несколько замедленное.

Вакуумный электрический радиатор — хороший вариант для экономного отопления

В комплект нагревательных приборов входят датчики аварийного отключения и регуляторы температуры. К положительным моментам в эксплуатации вакуумных радиаторов относятся:

  • Простота монтажа;
  • Отсутствие потребности во вспомогательном оборудовании;
  • Приятный дизайн;
  • Автономность;
  • Возможность регулировать температуру в широком диапазоне — 20-70 градусов С.

Внимание! Как недостаток следует отметить то, что электровакуумную батарею нельзя наклонять. Стоять она должна на идеально ровной поверхности.

9 Почему стоит использовать электрическое отопление

К перечисленным выше достоинствам электронагревателей следует добавить многочисленные преимущества использования отопления, работающего на электричестве:

  1. Создание многосекционной системы из нескольких радиаторов не требует больших затрат, зато есть гарантия нагрева большого помещения за короткое время. Монтаж такой системы довольно несложный.
  2. Закрытая система обеспечивает благоприятный для человека микроклимат, не сушит воздух, не притягивает пыль.Электрические батареи компактны, не занимают много пространства в помещении, не требуют особых навыков и дополнительного оборудования для установки.
  3. В процессе работы таких устройств используется экологически чистый материал, который не загрязняет окружающую среду. Отсутствуют продукты горения, не задымляются помещения, уровень шума в процессе эксплуатации – минимальный.
  4. Современные электрические батареи безопасны.
  5. Выход из строя одного радиатора не влечет за собой отключение всей системы. Она будет работать в том же режиме, пока поврежденный отсек будет отремонтирован или заменен.
  6. Установка системы под оконными блоками исключает теплопотери через оконные неплотности.
  7. Это эффективный способ обогрева помещений, в которых использование других видов топлива запрещено по технике безопасности.
  8. В морозное время это отличный выход в случае аварии на теплосетях.
  9. Возможность максимально точно рассчитать уровень отопления отдельно для каждой комнаты, учитывая ее площадь, и выбрать количество секций в индивидуальном порядке.
  10. Электроприборы со специальным программным обеспечением как нельзя лучше подойдут для домов с ограничением на питающую сеть. При наличии верного источника питания они способны функционировать без ручного управления, а значит, без участия человека.
  11. Благодаря привлекательному внешнему виду электрорадиаторы становятся частью интерьера помещения.
  12. Система работает от универсального источника питания под напряжением 220 В.

Важно заметить, что систему отопления необходимо выбрать еще на стадии проектировки здания

Современные настенные электрические радиаторы имеют небольшие размеры и привлекательный внешний вид, поэтому они становятся частью интерьера помещения

Современные настенные электрические радиаторы имеют небольшие размеры и привлекательный внешний вид, поэтому они становятся частью интерьера помещения

Незаменимой электробатарея будет на базе отдыха, на даче, в других сооружениях сезонного пребывания. Установка отопления в таких помещениях нерациональна из-за необходимости сезонного обслуживания, слива теплоносителя на зиму и, наконец, из-за большой стоимости. А электронагревательные приборы позволяют легко обогревать помещения, причем экономно, удобно и безопасно.

8 Сравнительный анализ

Сравнивать придется по двум позициям:

  • конструктивные особенности;
  • теплотехнические свойства.

8.1 Конструктивные особенности

В принципе по внешнему виду отличить их друг от друга сложно, если не знать размерные показатели двух приборов

Особое внимание необходимо уделить толщине агрегата. Если обычный конвектор от разных производителей имеет толщину от 70 до 100 мм, то энергосберегающий от 30 до 45 мм

Но при этом мощность радиаторов практически друг от друга не отличается. Все дело в конструкции. Все электрические радиаторы отопления имеют металлический корпус с прорезями снизу и сверху, через которые курсирует воздух, ТЭН в качестве нагревательного элемента и ребра, увеличивающие плоскость нагрева. И чем больше ребер установлено, тем выше теплоотдача. Так вот в энергосберегающих батареях увеличено количество ребер.

8.2 Теплотехнические свойства

Понятно, что мощность самого конвектора зависит от мощности установленного ТЭНа. Здесь взаимосвязь прямо пропорциональная. Но это еще не все. Существуют определенные материалы, которые помогают увеличить теплопроводность и теплоотдачу элемента.

К примеру, корпус у энергосберегающих конвекторов выполнен из алюминия, у которого теплоотдача больше, чем у стали или чугуна. Трубка ТЭНа изготавливается из меди, у которой теплопроводность выше даже, чем у алюминия. То есть при небольшой мощности нагревательного элемента можно добиться повышения теплоотдачи. А это явная экономия.

Плюс ко всему ребра изготавливаются также из меди. Получается, что весь отопительный прибор – это единая конструкция, состоящая из материалов с высокой теплопроводностью. Заметим также, что, к примеру, алюминий обладает неплохой теплоемкостью – 0,92 кДж/кг К. Сравним ее теплоемкостью чугуна – 0,54 кДж/кг К.

То есть получается, что алюминий при снижении температуры остывает медленнее, чем чугун, а тем более в сравнении со сталью (0,5) или медью (0,4). А это большой плюс. Особенно когда выставляется режим экономии во время отсутствия людей в доме.

Обычные радиаторы электрического типа в комплектации поступают со стальным корпусом (чаще всего применяется нержавеющая сталь).

Типы конвекторов

Производители бытовой обогревательной техники наладили выпуск нескольких типов настенного оборудования, которое работает от обычной розетки. Итак, электрорадиаторы могут быть:

  • масляными;
  • инфракрасными;
  • керамическими;
  • конвекционными.

Рассмотрим каждый из этих видов подробнее.

Радиаторы отопления данного типа состоят из герметичного корпуса, в который залито минеральное масло и установлен ТЭН.

Принцип их работы заключается в том, что нагревательный элемент передает тепло маслу, которое, в свою очередь, нагревает корпус, а далее теплые воздушные массы циркулируют по помещению. Приборы отличаются тихой работой и высокой эффективностью.

Инфракрасные

Современные ИК приборы из стеклокерамики и металла обогревают не воздух, а ближайшие предметы. Они компактны и экономны, не жгут кислород и быстро вступают в работу.

Для ценителей декоративных предметов, украшающих интерьер, подойдет пленочный тип такого оборудования с нанесенными на поверхность рисунками и картинами.

Керамические

Устройства с тонким корпусом внешне похожи на сплит-системы. Встроенный вентилятор гоняет нагретый воздух от керамического ТЭНа, который производится в виде пластины. Стоить отметить, что в данном случае придется столкнуться с некоторым шумом, издаваемым агрегатом.

Конвекционные

Конвекционные обогреватели бывают активными и пассивными, то есть в первом случае они оснащены вентилятором для принудительной конвекции.

Во втором случае потоки перемешиваются согласно законам физики за счет разницы в плотности.

Расчет потребления электроэнергии экономным конвектором

В последнее время производители выпускают конвекторы с улучшенными характеристиками и называют их экономными. Действительно ли при их использовании экономится электричество, покажет расчет.

Для примера возьмем хорошо утепленное помещение площадью 15 кв. м., обогреваемое конвектором из разряда экономных — Noirot мощностью 1500 Вт. Задаем температуру 20 °С, при температуре снаружи -5 °С.

Конвектор Noirot Spot-E3

Судя по данным производителя, помещение прогреется за 20 мин. На первоначальный нагрев используется:

Чтобы заданная температура поддерживалась, необходимо, чтобы конвектор работал от 7 до 10 мин. в течение часа:

За 8 ч. работы расходуется электроэнергии

Если учесть, что при отсутствии людей можно использовать экономный режим — от 10 до 12 градусов, расход электричества составит:

В общем за сутки будет расходовано:

Так как обычный конвектор, состоящий из нескольких элементов расходует от 6,8 до 7,5 кВч., то, если верить производителю, экономится 2,58 – 3,28 кВч.

Врезка в систему

В радиаторах «Керми» и «Рифар» с нижним подключением входное и выходное отверстия расположены с одной стороны. Подача горячей воды в данном случае производится в крайнюю правую секцию. Уходит остывшая вода через вторую секцию. Патрубки у таких радиаторов расположены вертикально — по направлению к полу. У универсальных батарей они обычно находятся по обоим их краям внизу. Располагаются патрубки в данном случае горизонтально.

Если врезка универсального радиатора отопления производится в однотрубную систему, обязательно дополнительно используется байпас. По обеим сторонам от каждой батареи при этом устанавливаются краны-американки. Монтируются они на горизонтальные патрубки. При их перекрытии вода начинает идти по трубе байпаса. Это позволяет в случае необходимости заменить или отремонтировать батарею без отключения всей системы.

В универсальном радиаторе в один из верхних выходов также монтируется кран Маевского. Оставшееся отверстие закрывается заглушкой.

Батареи с нижним подключением просто врезаются в систему с помощью сгонок. Байпас при этом не применяется. Нижнее подключение радиаторов отопления в двухтрубной системе в данном случае предполагает, помимо всего прочего, использование вентиля. Последний присоединяется к сгону. Такая же схема применяется и при врезке в двухтрубную систему универсальных батарей. В однотрубной системе, как уже упоминалось, при применении радиаторов с нижним подключением используется специальная арматура.

На заключительном этапе в любом случае производится опрессовка всей системы. Воздух при этом стравливается через кран Маевского. При обнаружении протечек проводятся коррекционные работы.

Проверенные производители

На Российском рынке теплотехники присутствует широкий ассортимент радиаторов отопления, изготовители которых известны своей качественной продукции.

Лучшие радиаторы представлены несколькими известными производителями.

Алюминиевые

Среди изделий этого вида следует отметить двух таких производителей, как Global ISEO и Royal Thermo Revolution.

НЕ Покупай Радиаторы Пока Не Посмотришь ЭТО!!!

Watch this video on YouTube

Global ISEO

Итальянская фирма Global ISEO более пятидесяти лет занимается изготовлением алюминиевых радиаторов. Элегантные изделия гармонично вписываются в подоконные ниши и прекрасно выглядят в открытом доступе. Модельный ряд представлен приборами с разным количеством секций. Средняя цена радиатора из 8 секций – 5,2 тыс.руб., из 10 секций – 10,2 тыс.руб.

Royal Thermo Revolution

Данный бренд зарекомендовал себя, как производитель надёжной продукции доступной стоимости. Безупречный дизайн, повышенная мощность, стойкость к гидроударам и гарантия 10 лет – всё это свидетельствует о высоком качестве алюминиевых батарей. Средняя цена радиатора Royal Thermo Revolution с 10 секциями составляет 10,8 тыс.руб.

Стальные

Лучшие батареи отопления из стали представляют такие производители, как Kermi и Buderus.

Радиатор в системе отопления частного дома.

Watch this video on YouTube

Kermi

Бренд Kermi представляет одну из своих лучших стальных батарей Kermi FKO 22 с боковым подключением. Немецкие изделия изготавливают из качественной низкоуглеродистой стали. Благодаря этому радиаторы отличаются высокой производительностью.

Все приборы поступают в продажу с полным комплектом кронштейнов, заглушек и воздушным клапаном. Средняя цена панели 500 х 800 мм составляет 6,3 тыс.руб.

Buderus

Немецкая фирма является одним из производителей высококачественной продукции такой, как стальные панельные радиаторы отопления. Одна из лучших моделей Buderus Logatrend VK-Profil 22 изготовлена методом роликовой сварки.

Приборы отличаются элегантным внешним видом и рассчитаны на 50 лет безаварийной службы. Средняя цена данной модели размером 500 х 600 мм составляет около 5 тыс.руб.

Чугунные: МС-140 и GURATEC Apollo 970/05

Бюджетный вариант чугунных изделий представляет Луганский литейно-механический завод. Их предпочитают ставить в общественных местах и нежилых помещениях. Стоимость одной батареи из 5 секции МС-140 высотой 800 мм в среднем равна 2,7 тыс.руб.

Одним из лучших зарубежных производителей чугунных батарей считают немецкую фирму Guratec. Изделия изготавливают в стиле ретро. Продукция стоит дорого потому, что каждый прибор представляет собой своеобразное произведение искусства с росписью, вензелями в широком цветовом диапазоне. Чугунный радиатор GURATEC Apollo 970/05 обойдётся покупателю в сумму около 90 тыс.руб.

Биметаллические: SIRA GLADIATOR 500х4 и ROYAL Thermo Revolution Bimetall 350

На рынке теплотехники итальянская компания Sira Group известна своими высококачественными биметаллическими радиаторами Gladiator. Широкая линейка изделий включает в себя модели Alfa Bimetal, Gladiator, RS Bimetal и др. Средняя цена модели биметаллического радиатора SIRA GLADIATOR 500х4 около 3,6 тыс.руб.

Биметаллические приборы ROYAL Thermo Revolution Bimetall 350 отличаются высоким качеством. Главным достоинством является семислойное антикоррозионное покрытие, что позволяет эксплуатировать батареи в помещениях с высоким уровнем влажности (спортивные залы, бассейны и пр.).  Средняя стоимость радиатора 60 х 415 мм равна 8,3 тыс.руб.

Вакуумные: EnergyEco

Одним из лучших производителей вакуумных радиаторов отопления считают российскую компанию EnergyEco. Приборы изготавливают из 1,5 мм стали. Теплоотдача 1 секции равна 170 кВт. Средняя цена литиево-бромидного проточного радиатора из 10 секций равна 7 тыс.руб.

Кварцевые: ТеплЭко

Судя по рейтингам 2021 года, лучшим производителем названа российская компания ТеплЭко. Кварцевые панели можно ставить в помещениях с повышенной влажностью. Для ванной комнаты плита мощностью 400Вт обеспечит комфортную температуру воздуха. Стоит кварцевая монолитная плита размером 600 х 350 х 25 мм в среднем 2,6 руб.

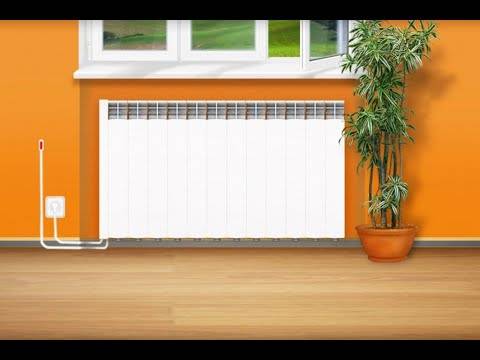

Электрическая батарея отопления — настенные варианты исполнения

Конвекторы отопления электрические

Сегодня отопление в доме можно организовать, используя самые разные установки и приборы. Ассортимент огромен. Нередко жильцы выбирают настенные варианты электрических батарей отопления, которые легко устанавливаются самостоятельно и очень быстро прогревают помещение. Существует несколько видов подобных устройств, и у каждого свои плюсы и минусы. А чтобы понять, что лучше, нужно провести их сравнительный анализ.

Любой настенный электрический отопительный прибор очень удобен в эксплуатации. Иногда подобный выбор — это единственная возможность организовать комфортный микроклимат в конкретном помещении. Особенно, если нет газа или возможности приобрести твердотопливный котел. Установка настенной электрической модели не требует особых усилий, дополнительных разрешений или сложного подключения к магистральным сетям. Прибор необходимо просто прикрепить к стене и включить в розетку. Этим и объясняется высокий спрос на подобное отопительное оборудование, а также его популярность у потребителей.

Для того чтобы оценить все преимущества электрических обогревателей, важно выбрать правильную модель, соответствующую требованиям, которые сегодня предъявляются к системе электрического отопления. Таких требований всего четыре:

Таких требований всего четыре:

  • безопасность использования;
  • надежность при эксплуатации;
  • простота монтажа;
  • экономичность расхода электричества.

Все эти составляющие обязательно учитываются при выборе.
