Дренаж участка своими руками: виды, устройство, схемы

Строительство поверхностной дренажной системы

Осушить дачный участок небольшой площади можно с помощью открытой системы поверхностного дренажа. Перед тем как сделать дренажную систему на участке, необходимо приготовить рабочий инструмент и необходимые материалы. В частности потребуется рулетка или другое средство измерения длины, уровень, штыковая и совковая лопата, молоток и нож. Кроме того следует приготовить гравий, геологическое полотно, брусок или доску длиной около 3 метров.

Устройство дренажной системы на участке предполагает выполнение следующих действий:

Составляют схему расположения канав на участке и в соответствии с ней роют траншею глубиной около полуметра. Ширина траншеи зависит от почвы на участке, если это песчаный тип, то ширина не должна превышать 35 см, если преобладает глина, то ширину увеличивают до 45 см. все траншеи должны входить в одну центральную канаву, идущую к водоприемнику.
Обустройство водоприемника проводится в самом низком месте участка. Работы предполагают подготовку ямы в соответствии с размерами накопительной емкости.
Установив водоприемник и сделав траншеи, проверяют уровень уклона. Для этой цели в канаву наливают большое количество воды и проводят наблюдение. При правильном обустройстве вода должна быстро стекать и не задерживаться в местах соединения траншей. Если такого не наблюдается, то уклон необходимо увеличить.
Дно подготовленных траншей застилают геологическим полотном, при этом его ширины должно хватить, чтобы захватить стенки траншеи. Уложенный материал фиксируют небольшими деревянными колышками.
Затем на дно насыпают древесную щепу и гравий мелкой фракции. Толщина каждого слоя не должна превышать 10 см.

При решении вопроса, как сделать дренаж на участке, не исключается вариант использования бетона для обустройства основания траншеи. В этом случае можно рассчитывать на долговечность сооружения, так как стенки не будут осыпаться, и препятствовать отведению воды.

Работы по устройству системы

При обустройстве пристенной дренажной сети, перед тем как сделать непосредственно сам дренаж фундамента, необходимо правильно провести его гидроизоляцию. Для этого нужно предварительно обмазать стены дома двумя слоями битумной мастики. При этом первый слой армируется малярной сеткой.

Эта работа позволяет укрепить фундамент и предотвратить его разрушение.

Для обустройства пристенного и траншейного дренажа используются одни и те же материалы. Но в первом случае необходимо дополнительно провести гидроизоляцию и утепление фундамента (+)

По периметру всего дома выкапывается траншея на полметра глубже основания фундамента. На поворотных участках необходимо предусмотреть места для установки дренажных колодцев. При устройстве пристенной системы траншея роется либо возле самого дома, либо на расстоянии не более полуметра от дома.

Если выбран кольцевой вариант, отступают 1.5-3 м от строения. Дно тщательно трамбуют, потом в самый низ засыпают песок слоем 5 см и также хорошо утрамбовывают. При помощи песка на дне траншеи создают необходимый уклон. На песчаную подушку сначала слетят геотекстиль – его края должны выступать примерно на 50 см с каждой стороны.

Геоткань будет служить фильтром, предохраняющим систему от заиливания. Далее засыпается щебень высотой 10 см, и уже на него прокладываются дренажные трубы, которые сверху также покрываются щебневой засыпкой.

Укутанная со всех сторон дренажная труба оказывается центром своеобразного пирога из гидроизоляционных материалов. При такой засыпке она будет хорошо переносить минусовые температуры и другие неблагоприятные погодные явления

Полученная конструкция накрывается обоими краями геотекстиля внахлест таким образом, чтобы труба была полностью завернута в ткань. В местах поворота трубопровода устанавливаются ревизионные колодцы.

Отводы для врезки труб делаются на расстоянии не менее 20 см от днища. Такой отступ необходим для того, чтобы мусор, попавший в дрены вместе с водой, оседал внизу колодца, а не поступал в коллектор. Когда будет проводиться ревизия системы, мусор можно удалить струей воды.

После того, как трубы будут подсоединены к поворотным колодцам, выполняется финишная засыпка траншеи выкопанным из нее грунтом. Сверху пристенного дренажа, после его утрамбовки, делают отмостку здания.

Элементы ливнеотвода

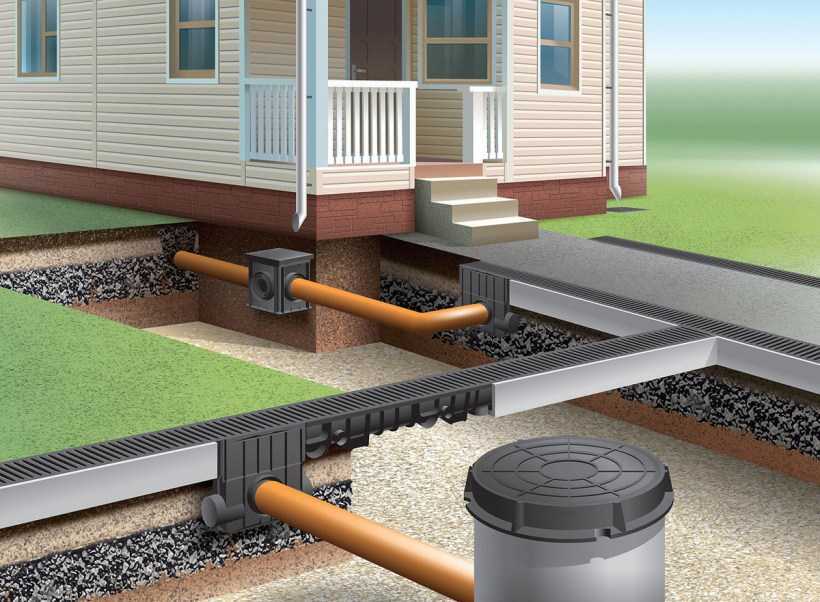

Схема поверхностного дренажа для участка включает в себя:

водоприемные лотки, закрытые сверху решетками. В зависимости от места расположения могут быть изготовлены из стали, чугуна, керамики, пластмассы, бетона, полимерцемента. Устанавливаются обычно вдоль дорожек, дорог, домов, отмостки, тротуаров и т.д.;
фитинги и соединительные элементы;
точечные водоприемники с подсоединенной трубой или лотком устанавливаются обычно в месте слива воды из водосточной системы здания. Сверху водоприемники закрывают решеткой;
дождевая вода собирается в колодцы и отводится в места слива точно так же, как и вода из глубинного дренажа.

На больших заболоченных участках встречается осушение с помощью канав, заполненных щебнем, и отводящих воду в сторону естественного водосбора. На компактных дачных участках такая схема не применима – для нее необходимо очень много места.

Разобраться во всех конструктивных элементах поможет фото дренажных систем на участке.

Дренажный, или сточный колодец

Обустройство дренажного колодца старо, как мир — в самой низшей точке участка, где будет располагаться система дренажа, выкапывается колодец, или по-простому, яма, высотой около двух метров. На нее укладываются бетонные кольца, практически всегда хватает и двух, а вовнутрь колодца укладывается слой щебня, потом слой кирпича, и так пока не будет заполнен практически весь колодец. Сверху на подготовленный колодец укладывается слой земли, который призван предотвращать заиливание колодца.

Есть несколько типов дренажных колодцев:

Фильтрующий — используется в том случае, если отвод воды в систему канализации невозможен. Сам колодец служит фильтром для воды, где за счет песка щебня или гравия, вода, поступающая из дренажной системы, очищается от различных примесей. Применяется на небольших участках, где суточная норма объема воды — не больше одного кубометра.
Водоприемный колодец — применим в том случае, когда нет возможности обустроить поглотительный колодец.
Поворотный удобен тем, что имеет свободный доступ, что позволяет следить за системой, и ее техническим состоянием.

Обобщая информацию

Если обобщить всю изложенную информацию, то можно прийти к выводу, что в большинстве случаев даже самые простые способы дренажа на дачных участках или вокруг частных домов довольно ощутимо помогают как в сохранении строений и их фундаментов, так и в садоводстве. Конечно, работа это непростая, но при определенных знаниях и соблюдении правил производства дренажа, вполне выполнимая своими руками. Основная задача здесь – точный расчет и его соблюдение на всех этапах.

Если рассуждать логически, то основную работу, такую как составление проекта, может на себя взять один человек. Остальные же могут совершенно ничего не понимать в подобной работе, выполняя лишь указания первого. А значит, если домашний мастер постарается вникнуть в суть установки дренажных систем, то в помощники он может взять любых подсобных рабочих.

Правильно выполненный дренаж во много раз увеличит срок службы зданий и сооружений

Ну а если человек не уверен в своих силах, то вполне можно доверить эту работу специалистам какой-либо фирмы, предоставляющей подобные услуги. Единственное, что следует учитывать в таком случае – это срок, в течении которого фирма уже предоставляет подобные услуги, а также отзывы тех, для кого подобная работа выполнялась.

Важный совет! Не стоит поручать устройство дренажа так называемым «шабашникам». Ведь может получиться, что нанятые работники понимают в подобных системах меньше хозяина. В таком случае весь дренаж может «встать» при первом ливне, а переделать его будет стоить намного дороже. А по тому, проверенные фирмы, дающие гарантию на свои работы здесь более приемлемы. И это несмотря на то, что стоимость их услуг могут стоить несколько дороже.

Одно можно сказать довольно точно – дренаж участка, фундамента и гаража необходим практически на любых частных территориях и подворьях, а потому экономить на нем не стоит.

Особенности закрытого варианта

Выяснив, как правильно сделать дренаж вокруг дома, и составив проект, следует подготовиться к дальнейшим работам. Следует запастись материалами, а также нужными инструментами.

В ходе работ могут понадобиться:

бечевка для разметки и маркировки положения коммуникаций;
строительный уровень и отвес, чтобы контролировать уклон труб;
штыковая и совковая лопата;
инструмент для трамбовки грунта;
ведро и/или тачка для транспортировки ненужной земли;
рулетка для выполнения измерений;
ножовка по металлу и т. п.

Понадобится также определенное количество дренажных труб. Это специальные конструкции с перфорацией, обычно они выполнены из пластика. Вместо них можно использовать пластиковые трубы для наружной канализации, предварительно проделав на их поверхности дырочки обычной дрелью.

Дополнительно надо подготовить: геотекстиль, песок, щебень или другой подобный материал, смотровые колодцы по количеству поворотов и т.п.

В процессе монтажа дренажной системы вокруг дома используют геотекстиль – нетканый фильтрующий материал, а также щебень крупных фракций

Геотекстиль необходим для того, чтобы защитить наполнитель, окружающий дренажную трубу, от проникновения тонкодисперсных глинистых частиц и заиливания. Экономить на этом материале не стоит. Его должно быть достаточно, чтобы полностью покрыть стены и дно выкопанной траншеи, а также накрыть засыпанную трубу с солидным перехлестом.

Сначала рекомендуется выполнить разметку на грунте, а затем приступать к земляным работам. Начинают копать обычно от самой высокой точки системы, постепенно углубляя траншею.

При расчете уклона дренажной трубы можно ориентироваться на норматив в 1%. Если длина траншеи составляет 20 м, то перепад высоты между ее начальной и конечной точкой должен составлять 20 см. Необходимые измерения выполняют с помощью обычной рулетки.

После того, как траншея готова, ее дно необходимо тщательно утрамбовать. Затем на дно насыпают слой песка 10 см, который также тщательно трамбуют. После этого всю траншею рекомендуется застелить слоем геотекстиля таким образом, чтобы были покрыты и дно, и стены сооружения, а края материала выходили на поверхность и свободно лежали на земле.

В устройстве закрытой дренажной системы используются дренажные трубы с перфорацией, геотекстиль и засыпные материалы: песок, гравий, щебень (+)

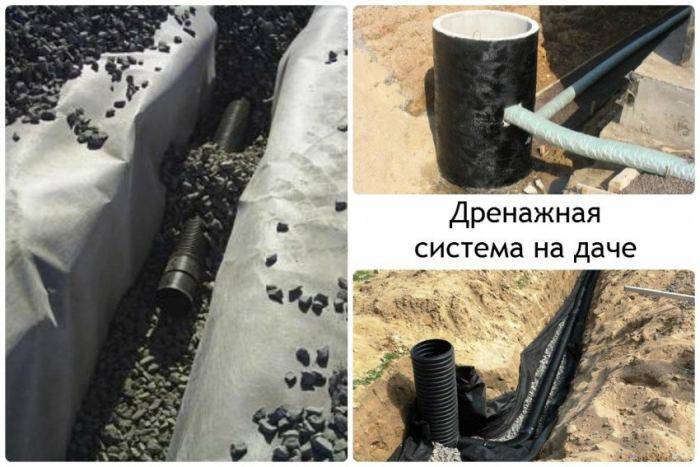

Теперь на дно, скрытое геотекстилем, нужно насыпать слой гравия примерно 20 см. Приемлемым будет любой фильтрующий материал: щебень, керамзит, осколки кирпича и т.п. Главное, чтобы его фракция была больше, чем размеры отверстий в дренажных трубах, иначе засоров не избежать.

После укладки гравий нужно разровнять и обязательно проконтролировать уклон коммуникаций, он должен соответствовать проведенным ранее расчетам и замерам.

Если все в порядке, на гравий кладут дренажные трубы, соединяют их со смотровыми и дренажным колодцами. Затем систему засыпают еще одним слоем гравия (щебня, керамзита и т.п.) Высота этого слоя должна также составлять 20 см. Края геотекстиля, которые остались свободными, заворачивают поверх слоя засыпки.

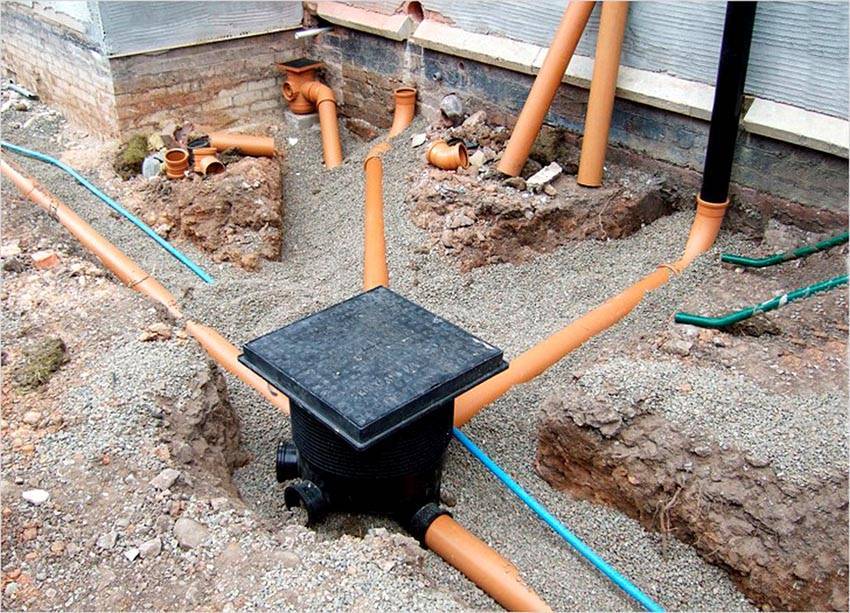

В местах поворота дренажной трубы устанавливают смотровые колодцы, которые необходимы для контроля за состоянием системы. Сверху их закрывают крышками

Перехлест слоев нетканого материала должен составлять около 30 см. Иногда рекомендуют закрепить положение геотекстильного материала с помощью бечевки или пластиковых фиксаторов.

Теперь можно засыпать остаток траншеи песком (нужен слой 10 см) и грунтом. Песок снова необходимо утрамбовать, особенно в пространстве по бокам от дренажной трубы. Сверху укладывают срезанный ранее дерн или монтируют дорожки.

Можно придумать и собственный вариант декорирования места прокладки дренажных труб. Должен оставаться доступ к крышкам смотровых колодцев, а также к точке сброса отведенной влаги.

Смотровые колодцы представляют собой пластиковые вертикальные емкости, закрытые крышками. Их используют для периодической проверки состояния системы.

Дренажный колодец – это более широкая емкость, он может быть круглым или квадратным по конфигурации. Чаще всего для его обустройства используют старую пластиковую бочку.

Можно также использовать бетонные кольца подходящего диаметра или сделать стенки из монолитного бетона. В последнем случае обязательно следует выполнить армирование конструкции. Верх дренажного колодца следует закрыть прочной крышкой.

Материалы и инструменты для постройки дренажа на участке

материалам при устройстве дренажа

Перфоративные трубы;
Материал для фильтрации: геотекстиль;
Дренажные насосы;
Дренажные мембраны: изостуд, Q-drein;

Геотекстиль — это экологически безопасная ткань, устойчива к химическим составам, не поддается гниению, ей не страшны грызуны. Изготавливается она иглопробивным способом с использованием полипропиленовых волокон, поэтому очень хорошо подходит для дренажных работ на садовом участке.

Дренажный насос

Очень часто на участке никак не обойтись без дренажного насоса, а основная его роль зиждется на поднятие воды на высоту, чтобы удалить с участка или с помещения. Поэтому насос должен быть качественным, чтобы его производительность была высокой, чтобы долго служил. Лучше всего удаляет воду из подтопляемых помещений насос с патрубком в «подошве» корпуса.

Погружные дренажные насосы делятся на:

насосы для откачки чистой воды— служит для откачивания воды из колодца, бассейна, погреба; их можно использовать и для полива;
насосы для откачки грязной воды — подобны первым, но могут откачивать жидкость более грубой консистенции; отличаются по внешнему виду формой рабочего колеса, которое врашаясь, подает воду на камеру, перемещает ее вверх. Вода при этом охлаждает электродвигатель насоса. Долговечность мотора зависит от сальника, который защищает мотор от попадания воды.

Насосы любых видов легки в использовании, так как небольшие по размеру, легко переносятся с места на место.

Дренажные трубы

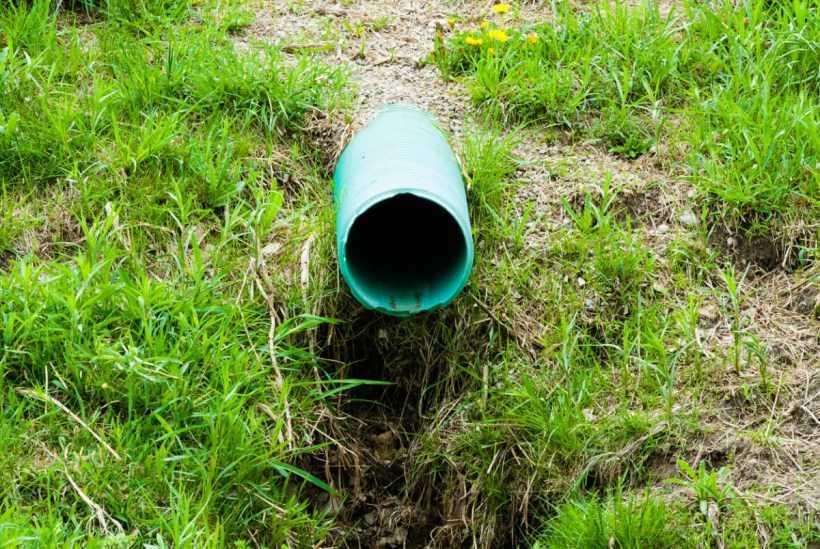

Для выполнения дренажных работ больше всего подходят гофрированные канализационные трубы. На них равномерно расположены отверстия, куда и заходит влага, а потом через основную трубу системы вода уходит в колодец или выводится другим путем.

ПЭТ бывают до 200 мм, но на частных участках используются не более 110 в диаметре. Закладываются они в траншеи примерно на три метра глубины и служат свыше 45 лет. Их можно использовать с обмоткой и без нее.

не доставляют неприятных моментов

Есть еще гофротрубы, которые выпускаются с жесткими ребрами, их используют при дренаже очень тяжелых типов почвы: глиноземных, черноземных.

Чтобы не допустить срыва дренажной системы, подготавливают для этого колодцы смотровые и поворотные.

Инструмент для обустройства дренажной системы на участке

Для работы с дренажной системой понадобятся следующие инструменты:

бур для рытья траншей;
совковая лопата для подравнивания траншей;
плоскогубцы;
откосы для отмеривания плоскости грунта для склона при проектировании дренажной системы.

Оборудование для подземного дренажа

Для прокладки дренажной системы используются специальные трубы – дрены, изготовленные из ПВХ или полиэтилена. Они отличаются от других видов труб наличием небольших отверстий, расположенных на поверхности на одинаковом расстоянии друг от друга. Отверстия служат для проникновения грунтовой воды внутрь трубопровода.

Дрены производятся диаметром от 50 до 200 мм, что позволяет подобрать трубы под нужный размер отводных отверстий и обеспечить отвод необходимого объема жидкости

Важными элементами дренажной сети являются колодцы. Обычно в системе устанавливается несколько видов колодцев. На всех поворотных участках магистрали, а также в местах соединений монтируются ревизионные емкости.

Поворотные колодцы нужны для периодического осмотра системы и при необходимости проведения очистных работ. Колодцы представляют собой емкости из пластика диаметром 315 или 400 мм. Их можно изготовить самостоятельно, используя пластиковые трубы необходимого диаметра.

Через поворотные колодцы легко производить очистку и промывку системы при засоре. Для этого нужно просто направить в трубу струю воды под большим напором

На участках, где из-за особенностей рельефа местности или по техническим причинам невозможно осуществить отвод воды в естественные водоемы, устанавливают водоприемные колодцы.

Они предназначены для сбора жидкости, которая в дальнейшем может быть использована для полива участка или других хозяйственных нужд. Чтобы поступающая вода не переливалась обратно в трубы, устанавливается обратный клапан.

Все трубы, по которым течет грунтовая вода, отводятся в один коллектор, который нередко используется и для сбора жидкости, поступающей из поверхностной дренажной сети

В грунтах, отличающихся высокой поглотительной способностью, устанавливаются фильтрационные колодцы. В данных конструкциях вместо дна предусмотрена специальная дренажная засыпка, через которую жидкость, пройдя предварительную очистку, уходит в землю.

Диаметр такого колодца составляет от полутора до двух метров. Конструкция может обслуживать дренажные системы, в которых объем поступающей жидкости не превышает 1.5 м2 в сутки.

Технология установки дренажа вокруг участка: как правильно делать систему

Простейшая технология, описывающая, как правильно сделать дренаж участка дачного типа, подразумевает отказ от использования желобов.

Обратите внимание! Поверхностная система в этом случае выполняется нестандартным способом с минимальными затратами, поскольку нет необходимости закупать в магазинах готовые детали. В процессе работы используются подручные материалы

Простое устройство дренажа участка дачного типа. Технология создания поверхностного дренажа участка своими руками:

Технология создания поверхностного дренажа участка своими руками:

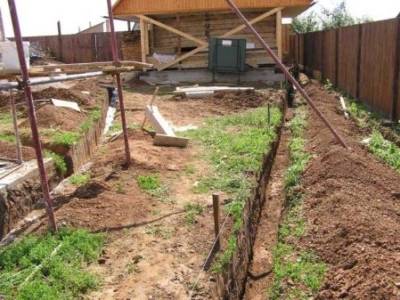

По периметру территории, которая нуждается в осушении, следует вырыть траншеи. Они должны располагаться с учетом наклона поверхности. Если участок горизонтальный, этот уклон нужно сформировать самостоятельно. Оптимальные параметры расчета ливневой канализации: ширина траншей должна составлять 40 см, глубина – 50 см. Минимальный угол наклона поверхности (в сторону вывода влаги с участка) равен 30°.
Систему траншей нужно соединить, после чего вывести в канаву или же в накопительный колодец. В этой зоне можно организовать искусственный водоем небольшого размера, например, декоративный пруд, поселить там растения, которые любят влагу.
Выполняется проверка системы на функциональность. Для этого в траншеи наливается вода и сверяется направление, в котором она течет.
Формируется насыпь на дне траншей. Для начала нужно организовать слой крупного щебня, после чего идет прослойка мелкого.

Защита фундамента дома: последовательность работ устройства ливневой канализации

Технология обустройства дренажной системы для защиты фундамента предполагает использование линейной конструкции:

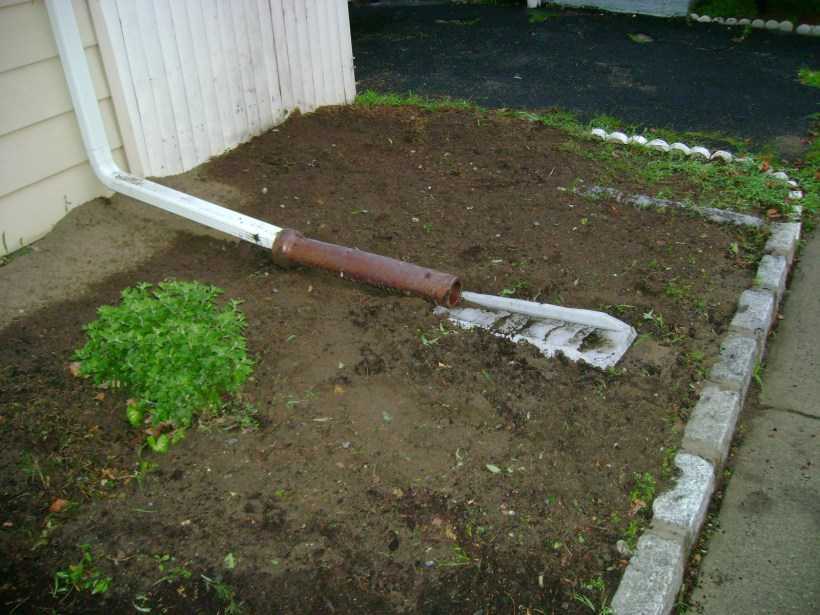

В зонах, где осуществляется слив жидкости из водосточных труб, ведущих с крыш, выполняется монтаж дождеприемников. Для этих элементов нужно заранее выкопать ямы, которые на 10 см превышают показатели глубины и ширины воронки водоприемника. Решетку следует расположить на 3 мм ниже уровня почвы.
Воронка устанавливается на бетонную основу таким образом, чтобы осталось достаточно места для снятия решетки и чистки водоприемника в случае необходимости. Слишком высоко размещать данный элемент также не рекомендуется, иначе жидкость будет разбрызгиваться по сторонам и толку от дренажа не будет.
Водоприемники соединяются с желобами для транспортировки воды. Для этого нужно сделать отступ от фундаментной части дома на 1 м и выкопать траншею. Ее глубина подбирается с тем, чтобы можно было установить желоб, и сверху еще осталось 10 см запаса высоты. Такой же запас места должен быть и по ширине. Не забывайте об уклоне дренажной трубы в сторону колодца.

Полезный совет! В процессе установки желобов, которые также помещаются на бетонную подушку, рекомендуется использовать строительный уровень. Боковые части этих деталей для надежности можно зафиксировать с помощью бетона.

Далее выполняется установка решеток, а на последнем желобе системы должна быть торцевая заглушка. Поместите по угловым частям ливневой канализации пескоуловители и колодцы, после чего можно приступить к соединению всех элементов системы воедино. На стыках допускается использование битумной мастики, которая исключит протечки.

Система полностью готова, осталось лишь ее засыпать грунтом, но так, чтобы сохранился между поверхностью и решеткой разрыв в 3 мм.

Ливневая канализация открытого типа с желобами из бетона

Дополнительные советы по обустройству дренажа садового участка

Желоба, изготовленные из пластика, имеют облегченный вес и невысокую стоимость. Однако они подвержены деформационным изменениям под воздействием давления, оказываемого бетоном и грунтом. Чтобы исключить порчу материала, решетки для дренажа рекомендуется фиксировать «на берегу».

Система отвода воды с участка открытым дренажем нередко промерзает в зимнее время. Чтобы весной ливневая канализация могла без промедления выполнять свою работу, трубу нужно прикрепить к пескоулавливателю. Благодаря этому система не будет сильно замерзать.

Используя технологию, описанную ранее, вы можете выполнять дренаж по периметру пешеходных дорожек. Мощеные площадки и тропинки на участке также нуждаются в отводе лишней влаги, поскольку вода разрушающе действует на плитку и другие элементы (бордюры, клумбы).

Основные виды устройства отвода грунтовых вод

На начальном этапе определяется наиболее подходящий вид дренажа. Касательно конкретного участка, системы предлагаются:

В виде локального (местного) построения. В большей степени это проведение дренажа подземных конструкций (фундаментов), отведение грунтовых вод от подвалов и этажей, расположенных ниже нуля. Это означает, что актуальность работ очень высока, поскольку проводиться дренаж участка с высоким уровнем грунтовых вод.

В виде общей системы, осушающей либо весь участок целиком, либо обширную площадь территории.

По типу, прозванного мягким из-за исключения применения труб. Такой вид устраивается при удалении воды в незначительных объёмах.

Технология, как правильно делается дренаж для канализации на дачной и садовой территории

Такой дренаж представляет собой систему труб с перфорацией, обернутых геотекстилем, которая работает совместно как с канализацией домостроения, так и с септиком.

Что нужно, чтобы ставить?

Для самостоятельного обустройства дренажной системы понадобятся:

дрены, приобретённые в торговой сети либо изготовленные своими руками из канализационных труб;
песок с размером частиц 1-1,5 мм;
гравийная засыпка с величиной фракций материала 20-40 мм;
геотекстиль.

Как закладывать в канаву, устанавливать и соединять для отвода воды?

Обо всех тонкостях, как правильно составить схему отвода воды, на какой глубине проложить систему, из чего класть подушку в канаву, как соединить и стыковать две единицы трубопровода между собой, чем можно обернуть, закрыть и засыпать дренаж вокруг дома на даче рассказано далее. Порядок, как положить и монтировать своими руками:

Составляют схему прокладки дренажной системы, отмечая на ней места слива дождевой воды.
Определяют направление прокладки дрены и места установки сборников жидкости.
Производят разметку на участке.
Учитывая, что канализационная труба устанавливается на глубине 0,45-0,65 м под уклоном 2-3 градуса, а бак септика не глубже 1,25-2 м, разрабатывают траншею глубиной 1,2-1,5 м, в зависимости от уровня грунтовых вод, и шириной 0,5-1 м.
На дне траншеи устраивают «подушку» из тщательно утрамбованного песка, формируя её с учётом предусмотренного уклона.
Чтобы предотвратить заиливание гравиево-щебёночной засыпки, в траншею нужно правильно уложить геотекстиль таким образом, чтобы его края выходили за пределы углубления, так как потом свободный край еще пригодится.
Насыпают слой промытого гравия или мелкого щебня (фракция до 16 мм) толщиной 20 см.
Укладывают дренажную трубу, используя уровень и выдерживая угол наклона от 0,05 до 5 % в самой высокой точке.
Соединяют дрену с фильтрационным колодцем или просто с герметичной ёмкостью, куда будет поступать большая часть стоков, соединяются между собой они надежно, так как утечки недопустимы.
Все соединения проверяют на наличие утечек.
После успешной проверки покрывают трубу гравиевой засыпкой и обматывают свободными краями геополотна, как положено по технологии.
Засыпают грунтом и закапывают, так как работы закончены.

Для разгрузки системы от собравшейся жидкости в местах изгиба и поворота трубопровода, а также через каждые 50 м на ровных участках осуществляют укладку дренажных колодцев, представляющих собой полимерные гофрированные трубы диаметром больше 300 мм, закрывающихся специальными заглушками.

Дрена должна отстоять на 300-500 мм от дна колодца, который очищают от грязи 1 раз в 2 года. Длина каждой дрены от распределительного колодца до места установки вентиляции не должна превышать 25 м.

Как ее установить и правильно закопать рассказано далее. Для её сооружения:

вырывают траншею необходимой ширины глубиной 1-1,5 м;
дно покрывают слоем песка толщиной 10 см;
сверху насыпают на высоту 35 см щебень или гравий с фракцией 20-40 мм;
на расстоянии 0,7-1 м укладываются дрены под углом 1,5 градуса параллельно по отношению друг к другу, как положено по технологии устройства дренажа;
покрывают на 10 см слоем щебня;
застилают геополотном;
укладывают слой грунта.

Вентилирование дренажной системы обеспечивается при помощи вентиляционных труб с минимальной высотой 0,5 м, прикрытых защитными козырьками.
