Замена люминесцентных ламп на светодиодные: причины замены, какие лучше, инструкция по замене

Преимущества светодиодов

Люминесцентные виды — это современная модификация всем знакомых ламп дневного света. Они имеют недостатки:

• внутри колбы присутствует небольшое количество вредной ртути;
• запуск люминесцентных ламп возможен только с ЭПРА (электронный пускорегулирующий аппарат);
• при работе происходит мерцание, заметное невооруженным глазом, вредное и в некоторых ситуациях опасное;
• утилизация вышедших из строя ламп производится только специализированными организациями;
• во время работы светильник может издавать звук;
• цветопередача энергосберегающих устройств не качественная, свет имеет мертвенный, неестественный оттенок.

Светодиодные конструкции лишены этих недостатков полностью. Лед-светильник обладает следующими преимуществами:

• полная экологическая безопасность;
• ровный, не мигающий свет;
• лампа включается мгновенно, без задержек;
• широкий выбор цвета свечения, от холодного синего до теплого красного;
• прочная колба, устойчивая к внешним воздействиям.

Как только цены на светодиодные лампы снизились до приемлемого значения, пользователи активно начали производить замену на этот тип светильников.

Инструкция по замене люминесцентных ламп Т8 G13 на светодиодные

Благодаря экономичному электропотреблению, безопасности и высокому сроку службы, в настоящее время светодиоды уверенно вытесняют многие традиционные источники света. В частности, на светодиодные аналоги повсеместно стали заменяться люминесцентные лампы типа T8.

Часто требуется не замена всего светильника целиком, а простая установка светодиодных ламп в уже существующие.

И чтобы сделать этот процесс максимально простым, производители светодиодных ламп изготавливают их с таким же цоколем (G13), а размеры полностью повторяют размеры люминесцентных ламп (D=26мм L=600 мм / 900мм / 1200мм / 1500мм / 2400 мм). Остается только немного модернизировать электрическую схему и можно устанавливать светодиодные трубки.

Весь ассортимент этой продукции можете посмотреть в разделе светодиодные лампы g13.

Рассмотрим подробнее особенности установки светодиодных трубок (ламп) Т8 в светильники для люминесцентных ламп.

• С подключением ламп на AC 220V (подходит для любой исходной ПРА).
• С подключением ламп на AC 110V (подходит только для светильников с ЭмПРА).

Обратите внимание!

1. При установке нескольких ламп в один светильник используйте параллельное подключение. Не допускается последовательное подключение, т.к. это приводит к перепадам напряжения и повреждению драйвера лампы.
2. Работы по замене должны выполняться квалифицированным персоналом в соответствии с нормами и требованиями безопасности.

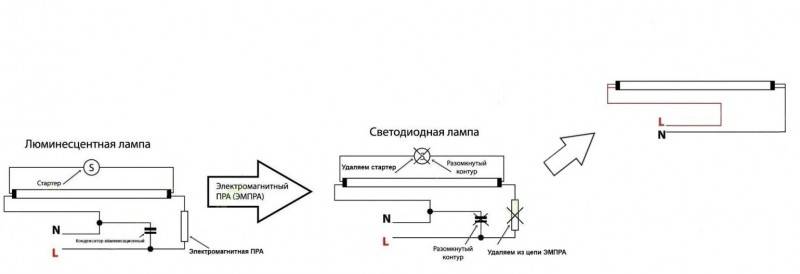

1. Подключение ламп на AC 220V: Первый вариант требует непосредственного питания ламп от электросети 50 Гц 220 В. В этом случае нужно предварительно удалить все элементы пускорегулирующей аппаратуры: электронный блок или элементы электромагнитной ПРА (стартер, дроссель и прочее). Потребляемая мощность светильника будет складываться из суммарной мощности светодиодных ламп.

Порядок действий:

1. Обесточьте светильник, чтобы избежать поражения электрическим током.
2. Удалите люминесцентные лампы.
3. Удалите старую электронную схему: а) удалите электронный блок ПРА; б) удалите стартеры и извлеките балласт из электрической цепи, отключите конденсатор, если есть.
4. Вставьте светодиодные лампы.
5. Включите электропитание.

Светильник люминесцентный типо Арктика 2х36 1200мм в разобранном виде с обратной стороны после удаления всех элементов ПРА для подключения светодиодных ламп на 220В.

2. Подключением ламп на AC 110V:

Второй вариант подразумевает, что в схеме остается электромагнитный балласт, удаляется только стартер, такие светодиодные лампы рассчитаны на подачу напряжения 110 В.

При таком подключении потребляемая мощность светильника складывается из суммарной мощности светодиодных ламп и мощности, потребляемой оставшейся ПРА. В этом варианте электроэнергии будет потребляться больше, чем в первом, а значит эффект экономии будет меньше.

Кроме того, необходимо предварительно точно определить, какой тип ПРА установлен в светильниках.

Порядок действий:

1. Обесточьте светильник, чтобы избежать поражения электрическим током.
2. Удалите люминесцентные лампы.
3. Удалите стартеры, оставьте балласт (или замените стартеры на специальные для светодиодных ламп).
4. Вставьте светодиодные лампы
5. Включите электропитание.

Поворотный цоколь

На что еще следует обратить внимание:. В светильниках бывают по-разному установлены патроны: горизонтально, вертикально, а иногда и под углом

Поскольку люминесцентные лампы светят на 360°, то для них неважно, как устанавливать лампу в патрон

Поскольку люминесцентные лампы светят на 360°, то для них неважно, как устанавливать лампу в патрон

В светильниках бывают по-разному установлены патроны: горизонтально, вертикально, а иногда и под углом

Поскольку люминесцентные лампы светят на 360°, то для них неважно, как устанавливать лампу в патрон

Но светодиодные лампы имеют направленный световой поток, поэтому следует обращать внимание на расположение прорези под патрон в цоколе лампы, иначе может оказаться, что светодиодная лампа светит не вниз, а вбок. Наиболее универсальным в этом случае оказывается поворотный цоколь: он подходит к любым светильникам. Наиболее универсальным в этом случае оказывается поворотный цоколь: он подходит к любым светильникам

Наиболее универсальным в этом случае оказывается поворотный цоколь: он подходит к любым светильникам.

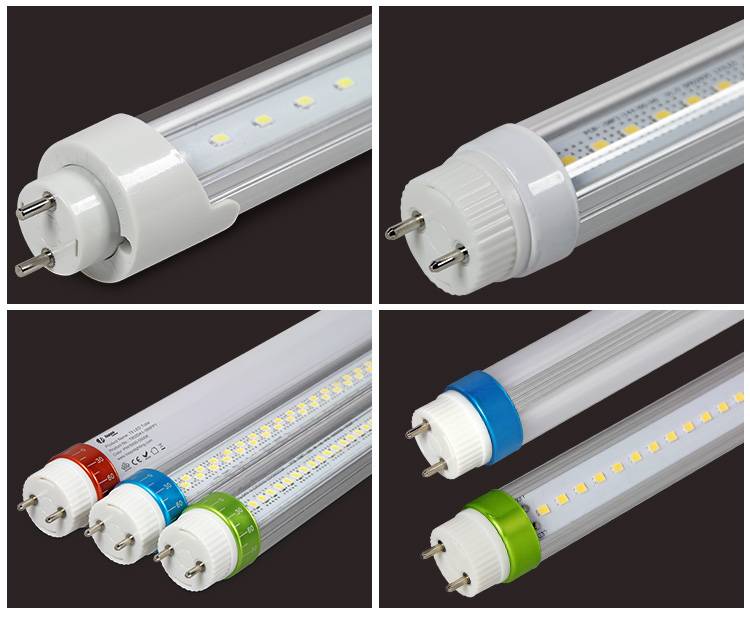

• Цоколи светодиодных ламп: а) не поворотный б) поворотный.
• Надеемся, что наша инструкция помогла Вам правильно выбрать и подключить светодиодные лампы, и сейчас Вы в полной мере используете все преимущества современного светодиодного освещения.

Возврат к списку

Как осуществить замену

Поменять в светильнике один вид лампы на другой очень просто, если в нем применяется цоколь Е14 или Е27 (а это стандарт для энергосберегающих КЛЛ), то просто выкрутите старую лампу и вкрутите светодиодную.

Если речь идет о трубчатых лампах растровых офисных или промышленных люминесцентных светильников, то также имеются на рынке подходящие заменители, называемые лампы светодиодные T8. Изготовители светодиодных осветителей производят их цоколем идентичным у энергосберегающей продукции. Он имеет маркировку G13. При этом размеры одного вида продукции и другого абсолютно одинаковые. Поэтому произвести замену нетрудно. Единственная сложность заключается в том, что придется произвести модернизацию электрического подключения светильника перед установкой нового источника света.

Установка светодиодной лампы вместо люминесцентных может осуществятся двумя способами. Они зависят от типа новой трубки. Можно установить лампу на AC 220 V или на AC 110 V. Последний вариант можно использовать только для светильников с ЭмПРА, соединенных последовательно. Если вам необходимо поставить две трубки или больше на 220 В в один осветитель, то нужно использовать исключительно параллельное подключение.

Если вы ставите светодиодную трубку Т8 на AC 220 V, то необходимо:

• снять старую лампу;
• удалить стартеры и извлечь балласт из электрической цепи;
• закоротить дроссель;
• отключить конденсатор;
• вставить трубку Т8;
• включить питание.

Если у вас нет стартеров, дросселей и конденсаторов в светильнике, то значит, в нем установлен ЭПРА, который следует полностью исключить из схемы, подключив лампы T8 к сети.

Однако, так как на рынке существует множество разнообразных изделий со своими уникальными характеристиками, то при модернизации светильника конкретным типом светодиодных источников света следует ознакомиться с инструкцией производителя.

Преимущества переделки

Это связано с тем, что для поджога паров ртути при небольшом напряжении в люминесцентной лампе необходимо создать на двух ее концах облака из электронов с помощью раскаленных нитей накала. Если всё сделано правильно, то он должен сразу загореться ярким и равномерным светом без миганий. Чтобы не попасть под опасное напряжение фазы , нужно выключить выключателем подачу напряжения и проверить с помощью индикатора, что на клеммной колодке, с помощью которой обычно подобные светильники подключаются к электросети, отсутствует фаза

Лампы светодиодные вместо люминесцентных Зайдя практически в любое офисное помещение, школу, детский сад или контору любого предприятия, можно обратить внимание на то, что освещение практически везде состоит из так называемых ламп дневного света, т

Светодиодные трубки распространяют свет вокруг себя во всех направлениях, поэтому не так важно сохранять правильное положение. Различают выносной и встраиваемый драйвер

Хотя в расчете освещенности светодиодных ламп и используются те же параметры освещения и предметов, при тех же световых потоках в люменах что и люминесцентные, светодиодный светильник освещает место или помещение значительно лучше люминесцентного освещения. Маркировка патрона или цоколя лампы обозначает: G — штыревая система подключения лампы, 13 — расстояние между штырями, выраженное в миллиметрах. При таком решении не придется заниматься демонтажем патронов. Это обеспечивает прижим лампы между патронами и позволяет исключить влияние отклонения геометрических размеров арматуры светильника

Различают выносной и встраиваемый драйвер. Хотя в расчете освещенности светодиодных ламп и используются те же параметры освещения и предметов, при тех же световых потоках в люменах что и люминесцентные, светодиодный светильник освещает место или помещение значительно лучше люминесцентного освещения. Маркировка патрона или цоколя лампы обозначает: G — штыревая система подключения лампы, 13 — расстояние между штырями, выраженное в миллиметрах. При таком решении не придется заниматься демонтажем патронов. Это обеспечивает прижим лампы между патронами и позволяет исключить влияние отклонения геометрических размеров арматуры светильника

В результате затрачивается меньше средств и усилий на монтаж ламп. Достаточно только поменять саму люстру или просто подобрать светодиод, идентичный по габаритам и способам подключения обычному люминесцентному источнику света. К ней можно подсоединить оба идущих от патрона провода, что, во-первых, повышает надежность подключения, а во-вторых, избавляет от необходимости изолировать провода. Он может иметь жесткую фиксацию с корпусной частью либо быть подвижным поворотным. Как заменить люминесцентную лампу в светильнике на светодиодную без переделки

При таком решении не придется заниматься демонтажем патронов. Это обеспечивает прижим лампы между патронами и позволяет исключить влияние отклонения геометрических размеров арматуры светильника. В результате затрачивается меньше средств и усилий на монтаж ламп. Достаточно только поменять саму люстру или просто подобрать светодиод, идентичный по габаритам и способам подключения обычному люминесцентному источнику света. К ней можно подсоединить оба идущих от патрона провода, что, во-первых, повышает надежность подключения, а во-вторых, избавляет от необходимости изолировать провода. Он может иметь жесткую фиксацию с корпусной частью либо быть подвижным поворотным. Как заменить люминесцентную лампу в светильнике на светодиодную без переделки

Разновидности ламп

Разновидности околей светодиодных ламп

Осветительные приборы, выделяющиеся контактами в форме штырьков, обозначаются символом «G». Сопутствующие символ цифры указывают расстояние между центрами штырей. Если цифры две, вторая обозначает диаметр окружности, в которую необходимо подсоединять штырьки.

Цоколь типа G13 (расстояние между штырями 13 мм) можно подключать в светильники класса ЛПО, Армстронг, ЛВО и другие. Иногда лампы G13 маркируют как Т8, их установочный контактный элемент аналогичен.

Светодиодные лампы с цоколями G13 можно подключить в стандартный светильник с лампой люминесцентного типа.

Светильники на основе светодиодов

Альтернатива люминесцентным лампам – светодиоды – появилась относительно недавно и отметилась явным успехом с технической и экологической точки зрения.

Светодиодная конструкция прибора искусственного освещения: 1 – инсталляционный диск под светодиоды; 2 – металлическая трубчатая деталь; 3 – проводники подвода электропитания; 4 – преобразователь переменного тока в постоянный

Разнообразие светодиодных приборов света велико. Существуют совсем миниатюрные конструкции, которые умещаются в ладони, и есть лампы для светильников, аналогичные по форме люминесцентным лампам

Структура ламп на базе светодиодов не предполагает наличия какой-то агрессивной химии, тем более, вредной для здоровья человека. Как таковой, унифицированной конструкции светодиодных ламп не существует.

Напротив, этот вариант «заточен» под уникальное построение дизайна. Правда, выпускаются модельные серии, куда входят светильники несколько похожие один на другой, за исключением мелких деталей.

Сравнение по техническому направлению

Если сравнивать устройства на светодиодах с люминесцентными лампами в плане эффективности светового потока, первые приборы, конечно, уступают. Рассеивающая способность люминесцентных ламп всё-таки отмечается на более высоком уровне.

Поэтому светодиодные лампы чаще используются вместо люминесцентных в качестве точечных приборов света. Между тем, для бытовых условий фактор эффективного рассеивания света обычно не является главенствующим.

Характерная особенность светильников на светодиодах – небольшая степень рассеивания света по сравнению с люминесцентными конструкциями. Обычно высокий уровень рассеивания имеют только многорядные линейные лампы

А вот если сравнивать устройства по степени энергопотребления (мощности), лампы светодиодного исполнения выглядят самыми экономичными из всех существующих модификаций. Такое же значительное преимущество светодиодной конструкции заявлено в плане долговечности. Даже люминесцентные приборы с их максимальным параметром 20000 часов уступают лампам на светодиодах с их нормативом 50000 часов.

Неоспоримым преимуществом являются габаритные размеры светодиодных ламп. Пожалуй, это самые малые приборы света из всех существующих.

Так выглядит один из самых маленьких источников света, входящий в ассортимент светодиодных конструкций. Применяется, как правило, в качестве точечного прибора освещения

Традиционные лампы прямого накала ещё могут поспорить в этом направлении, но температурные параметры традиционных ламп сводят этот спор к проигрышу. Светодиоды нагреваются незначительно (при нормальной температуре окружающей среды 25-27 ºС).

Недостатки светодиодных конструкций

Перечень недостатков обычно состоит из трёх основных пунктов:

стробирование;
низкое качество сборки;
применение некондиционных деталей.

Опираясь на этот список, можно понять существенную разницу в цене, которая нередко фиксируется на рынке. Как правило, качественные фирменные приборы имеют высокие ценники. А вот ассортимент в низкой ценовой категории – это, скорее всего, некондиционный товар.

Некондиционные приборы на светодиодах. Некоторые из них не проработали даже одного часа – вышли из строя. К тому же практически во всех этих светильниках отмечается несоответствие качеству исполнения и применение вредных химических веществ

Чем чревато приобретение некондиционных изделий? Такие лампы в большинстве случаев «страдают» дефектом стробирования – невидимым для глаз человека мерцанием, влияющим на мозговую систему. В этом случае светодиоды ничем не отличаются от галогена. В итоге нередко для пользователей дело заканчивается нервной раздражительностью, слабостью, плохим самочувствием.

Бюджетные приборы собираются из тех же недорогих деталей, не соответствующих техническим нормативам. В процессе сборки применяются токсичные материалы: свинец, фенол, формальдегидные смолы.

На вид эта четверка светодиодных ламп выглядит вполне симпатично. Однако эта продукция неизвестной китайской фирмы на практике отметилась откровенно малым сроком службы. Часто подобная продукция выполнена из некондиционного материала

Вывод очевидный: если уже покупать светодиодную лампу, экономия в этом деле попросту неуместна. В свою очередь, покупать дорогое изделие с закрытыми глазами тоже не рекомендуется.

Рекомендуем ознакомиться с рейтингом лучших светодиодных лампочек ведущих производителей светотехнической продукции на рынке.

Как установить светодиодную лампу вместо дневной напрямую

Схема подключения трубчатой светодиодной лампы не имеет дополнительных элементов, так как в ее корпус уже вмонтирован драйвер для запуска.

Устройство линейной светодиодной лампы.

Формат светодиодной трубки T8 соответствует колбе дневного света 600, 900, 1200, 1500 мм длиной. В зависимости от производителя существует два вида их подключения:

1. Фаза и ноль подаются на два контакта с одной стороны.
2. Фаза и ноль расположены на противоположных концах трубки.

Чаще встречается второй тип устройства. При этом, если в газоразрядке между двумя штырьками установлена нить накала для предварительного разогрева паров ртути перед запуском, то в LED-трубке второго типа контакты соединены между собой перемычкой. В трубке первого типа перемычки на незадействованной стороне выполняют крепежную функцию. Для переделки дневного светильника на новый тип источника света необходимо:

1. Отключить подачу электроэнергии на защитном автомате.
2. Снять корпус светильника.
3. Извлечь старые стеклянные колбы.
4. Снять защитную крышку для доступа к внутренней схеме.
5. Извлечь дроссель, стартер, ЭПРА, отсоединив их от проводников или перекусить провода кусачками. Эти элементы конструкции не понадобятся.
6. Убрать все лишние провода, оставив только два, идущие к патронам на корпусе.
7. Подсоединить противоположные патроны напрямую к фазе и нулю.
8. Выходящие два провода подключить к вилке, установить светодиодные трубки и сделать пробный запуск.

На патроне G13 можно установить перемычку между парными контактами, но это не обязательно, так как наличие перемычки на самой лампе гарантирует контакт при подаче напряжения на один из штырьков. Если патрон установлен так, что контакты расположены вертикально, а конструкция LED-трубки не имеет поворотного механизма, то патрон необходимо переместить в горизонтальное положение. Для этого придется просверлить крепежные отверстия под болты и прикрутить патрон в другом положении. Если в светильник устанавливается несколько трубок, то лампы подключаются также напрямую параллельным соединением.

Схема подключения ламп с цоколем G13.

Желательно к каждой паре патронов подводить отдельную пару проводов. Дроссель или ЭПРА можно не извлекать, главное — отсоединить их от схемы, но их вес значительно утяжеляет конструкцию, да и в дальнейшем они могут пригодиться для ремонта других устройств. Возможна переделка путем извлечения стартера и отсоединения дросселя с установкой перемычки вместо ЭПРА, как на рисунке.

Сравнение основных параметров и характеристик

Существует несколько критериев, используемых для сравнения различных типов ламп.

Основными показателями работоспособности и функциональности являются следующие:

• Величина светового потока. Применяется для сравнения в первую очередь и привязывается к таким параметрам, как энергоэффективность и экономичность. Оба этих показателя берутся у обычных ламп накаливания, и уже исходя из полученных данных выполняется дальнейшее сравнение. Величина светового потока показывает степень освещенности конкретного помещения. Единицей измерения служит люмен (Lm). Чем выше этот показатель, тем более светлым будет помещение во время работы той или иной лампы. Постепенно в процессе эксплуатации данный показатель может снизиться по причине износа отдельных компонентов. Светодиодные лампы по этому показателю превосходят люминесцентные. Для создания светового потока в 200 Lm им достаточно мощности 2-3 ватта, тогда как их конкуренты расходуют 5-7 ватт.
• Коэффициент полезного действия – КПД. Для его определения следует разделить световой поток на рабочую мощность источника освещения. В этом случае единицей измерения становится лм/Вт. Высокий показатель указывает на более экономичную работу данной лампы. Например, у ламп накаливания он составляет всего 10%, тогда как светодиоды выдают 90%, а люминесцентные светильники – около 90%.
• Качество источников освещения служит еще одним критерием, по которым выбирается лампочка. В свою очередь, этот параметр разделяется на несколько составных частей. Среди них следует отметить яркость или силу света, измеряемую в канделах, цветовую температуру или индекс цветопередачи, измеряемый в кельвинах. Он разделяется на теплые и холодные цвета, значение которых указывается цифрами на упаковке изделия.

Лампы моргают во включенном, или в выключенном состоянии

Мы разобрались почему перегорают светодиодные лампы, идём дальше.

Чаще неисправность LED ламп проявляется в том, что они начинают моргать. Происходить такое может как при включенном, так и при выключенном состоянии прибора. В первом случае причиной моргания могут быть:

Иногда случается также так, что лампочка гаснет после включения, а потом загорается. Это свидетельствует прежде всего о неисправности стартера.

Что делать при мигании прибора во включенном состоянии

Первым делом для устранения такой проблемы нужно проверить все контакты в сети. Если это не поможет, возможно, придется подумать и о замене электропроводки в квартире. В старых многоэтажках обычно протянуты алюминиевые провода. Мощных приборов же в квартирах сегодня используется множество. Поэтому алюминиевая проводка может просто не справляться с нагрузкой. Если мигание происходит по этой причине, провода нужно заменить на медные.

Если лампочка моргает просто из-за неисправности, можно попробовать сделать следующее:

Моргание в выключенном состоянии

Подобная неисправность может объясняться:

Моргают светодиодные лампочки в выключенном состоянии часто и из-за неисправности в электропроводке дома или квартиры. Также в некоторых случаях подобное явление возникает из-за работы большого количества источников высокочастотных помех (микроволновки, электроплиты, стиральные машины и пр.). В данном случае исправить проблему можно путем включения в схему сети стабилизатора с фильтром.

  Выключатель с подсветкой

Наиболее простым решением проблемы будет замена выключателя с подсветкой на обычное устройство. Если же это по каким-либо причинам невозможно, необходимо установить дополнительный резистор, мощностью 2 Вт, сопротивлением 50 кОм. За счет него добавится необходимое сопротивление, предотвращающее случайные импульсы. Резистор подключается непосредственно возле выключателя или напрямую к лампе. Для изоляции и крепления резистора применяется специальная термоусадочная трубка.

   Установка дополнительного резистора

Иногда причиной моргания становится неправильная установка выключателя, когда на разрыве устанавливается ноль вместо фазы. Выключенное состояние не прерывает работу лампы, и она будет постоянно моргать под действием постоянной подзарядки. Повышенная влажность также способствует появлению паразитирующих импульсов тока в сети, под действием которых моргает светодиодная лампа. При выборе осветительного прибора следует приобретать продукцию только известных и проверенных фирм-производителей.

Светодиодная трубка т8

• со встроенным драйвером (диммером);
• без драйвера.

По размерам и форме цоколя они представляют собой полный аналог энергосберегающих ламп, но с другой начинкой. Можно поменять старую конструкцию на светодиодную трубку мощностью 18 Вт, получая при этом значительный выигрыш в освещенности и экономию электроэнергии.

Технические параметры и преимущества

Светодиоды требовательны к температурному режиму работы. Любое превышение грозит выходом элемента из строя. Устройство светодиодной трубки продумано таким образом, что тепло отводится тремя элементами:

• основной радиатор;
• дополнительная продольная пластина;
• печатная плата из толстого текстолита.

Важно! Внешне светодиодные лампы Т8 не отличаются от люминесцентных аналогов, что значительно упрощает процесс их замены и позволяет переделать ЛДС своими руками без необходимости реконструкции или замены корпусов

Особенности платы

Драйвер собран из современных микросхем, обеспечивающих компактность и позволяющих обходиться без включения крупных электролитических конденсаторов. Результатом использования таких элементов являются:

• повышенная эффективность прибора;
• исключаются скачки напряжения;
• отсутствуют электрические помехи.

В качестве стабилизатора используется широтно-импульсный модулятор (ШИМ), способный корректировать напряжение, подаваемое на светодиоды, при колебаниях на входе от 175 до 275 В. Предел нагрузки, допустимой для ШИМ, составляет 35 Вт, что дает значительный запас и позволяет избежать повышение температуры светодиодов.

Проблемы при замене галогенок на диодные лампы

Трудности могут возникнуть при замене галогенок на 12 В. Лампочки обоих типов коммутируются через специальный блок питания. Фактически речь идет о трансформаторе, понижающем напряжение сети 220 В до требуемого значения (12 В) и стабилизирующем параметр для исключения перепадов. Теоретически при выборе источника света с идентичным цоколем можно свободно произвести замену.

На деле блоки питания для галогенных ламп лишь понижают вольтаж, в то время как светодиодные аналоги для нормальной эксплуатации требуют подачи стабилизированного напряжения. Если была выполнена замена ламп без переделывания электрической цепи, то при включении диоды будут постоянно мигать. Вы можете не заметить данной пульсации, но она будет восприниматься сетчаткой глаза, что приведет к быстрой утомляемости и нервозности.

Это не единственная сложность, связанная с выполнением подобной замены. Светодиодные источники расходуют минимальное количество электроэнергии (начиная с 1 Вт), а трансформатор для галогенок генерирует намного больше, поэтому будет часто выключаться, что обязательно скажется на стабильной подаче тока. Чтобы понять, насколько существенна разница в потребляемой электроэнергии для галогенок и светодиодных лампочек, достаточно взглянуть на простой пример: при замене галогенного устройства мощностью 40 Вт для сохранения номинальной интенсивности свечения достаточно купить диодный источник света на 1,5 Вт.

Проблемы могут возникнуть с функциональностью пульта дистанционного управления люстры. Актуально для некоторых моделей светильников.

Виды ламп

Светодиодные лампы классифицируются по нескольким параметрам, это: назначение, конструкция, тип цоколя.

По назначению, они бывают:

• Для административных и бытовых помещений – с разным типом цоколя и типом конструкции;
• Для подсветки и дизайнерских решений (светодиодные ленты);
• Для освещения проезжей части и пешеходных зон, а также освещения придомовых территорий;
• Для прожекторов различного предназначения;
• Для декоративных светильников.

По конструкции, светодиодные источники света подразделяются на:

• Общего предназначения – с различными видами цоколей;
• С направленным световым потоком – для установки в прожекторах и светильниках уличного освещения;
• Линейные модели – для установки взамен люминесцентных ламп;
• Платы с линзами – для замены в светильниках с ранее установленными лампами накаливания и люминесцентными лампами.

По типу цоколя, светодиодные лампы различаются как:

• Е27 и Е14 – стандартные цоколи, обычно используемые для вворачивания ламп накаливания;
• GU10 и GU5.3 – штырьковый разъем, с расстоянием между штырьками 10 и 5,3 мм соответственно;
• G13 – штырьковый разъем на светодиодных лампах линейных моделей, расстояние между штырьками 13 мм;
• GX53 – штырьковый разъем для встраиваемых светильников, расстояние между штырьками 53 мм.

Какой вариант выбрать

Светодиодные лампы t8 стали популярным источником света  по причине высокой экономичности данного решения по замене люминесцентного света на светодиодный. Сам корпус светильника остается неизменным. Еще один плюс этим лампам — простота замены в случае выхода из строя.

Мы все слышали, что светодиодный свет служит долго: 50 000–100 000 часов, то есть более 20 лет. К сожалению, для обычных бытовых случаев, да и случаев приобретения светодиодных светильников на предприятиях этот срок службы не достигаем.

Происходит как по пословице «скупой платит дважды». По факту приобретаются дешевые некачественные светодиодные источники света с мусорной схемой управления током и бросовыми светодиодами. В результате 2–3 года — это предельный срок службы таких устройств. А не достигаемая планка в 10–20 лет службы остается уделом тех, кто готов приобрести профессиональный качественный прибор. Например, цена на качественный аналог люминесцентного светильника 4 х 18 Вт не может быть меньше 2000–2500 рублей. И конечно же, следует иметь в виду, что дорого — это еще не гарантия, а возможно желание продавца заработать больше, продав некачественный товар.

Схемы подключения

Основных схем подключения светодиодных ламп две: №1 – на AC 220V; №2 – на AC 110V.

Схема №1

Данный вариант предполагает питание ламп от стандартной сети на 220 В 50 Гц. В таком случае необходимо удалить из светильника все компоненты пускорегулирующего устройства.

• обесточивание сети;
• извлечение люминесцентных ламп;
• удаление старой электронной схемы: извлечение ПРА, удаление стартера и балласта, отключение конденсатора;
• установка светодиодных ламп;
• подключение к сети.

Данная схема является самой простой и требует минимум времени для переделки.

Схема №2

Такая вариация подразумевает, что в светильнике останется электронный балласт. Удалению подлежит только стартер. При этом питание светодиодных ламп будет равно 110 В.

Алгоритм действий следующий:

• обесточивание сети;
• извлечение люминесцентных ламп;
• удаление стартера;
• установка светодиодных ламп;
• в завершение подаётся питание.

Данная схема является менее популярной, так как при ней энергопотребление ламп будет выше, нежели при первом варианте. Соответственно и эффект экономии будет не таким заметным.
