Диммер для светодиодных ламп: виды, как выбрать, лучшие модели на рынке

Как сделать диммер своими руками?

В принципе самостоятельно сделать диммер для светодиодной ленты или лампы может любой человек хоть немного разбирающийся в электричестве и умеющий держать паяльник. Схема светорегуляторов практически везде одинакова, за некоторыми исключениями. Поэтому для начала определимся, какие детали нам понадобятся для создания вариатора.

Итак, нам потребуется:

  • два резистора (постоянный и переменный);
  • неполярный конденсатор;
  • динистор и симистор;
  • провода;
  • паяльник с припоем;
  • кусок текстолитовой пластины для платы.

Номиналы деталей можно взять с приведенной ниже схемы.

Можно конечно сделать печатную плату, нанеся на фольгированную пластину схему, просверлив отверстия для выводов и вытравив ее. Однако существует наиболее простой (навесной) вариант.

Схема диммера для самостоятельной сборки

По представленной схеме распределить детали и наметить отверстия для выводов. Просверлить отверстия и соединить между собой все элементы при помощи проводов, которые припаиваются к ножкам деталей.

Перед тем как подключить самодельный диммер для освещения проверьте несколько раз правильность соединений деталей и если все нормально, то можно подключать устройство к сети, предварительно обесточив ее, и проводить испытания.

На представленном видео показано как можно собрать диммер своими руками:

Watch this video on YouTube

Виды диммеров

Был бы спрос, будит и предложение. Именно поэтому разнообразие диммеров для LED (от английского Light-emitting diode) ламп столь огромно. Но, несмотря на большое разнообразие регуляторов света, их можно разбить исходя всего из нескольких особенностей: функциональности, способа управления и варианту конструкции. Рассмотрим каждый из этих пунктов.

Вариант конструкции:

  1. Модульный. Как правило, это регулятор со сложной электронной начинкой и устанавливается в силовом щитке на монтажную рейку. Некоторые модели таких диммеров для светодиодных ламп способны не только менять интенсивность свечения, но и выполнять дополнительные функции благодаря управлению через DMX-канал. Применяется, например, в построении системы «Умный дом».
  2. Блочный диммер. Это компактный блок, для подключения непосредственно в электрическую цепь освещения. Используются, например, для подключения точечных светильников в натяжном потолке. Монтаж производится непосредственно в конструкцию потолка.
  3. Моноблочный. Самый простой по установке тип диммера. Монтируются в подрозетник стандартных размеров. Чаще всего применяется в жилых помещениях.

По способу управления диммеры для светодиодных ламп делят на 5 типов:

  1. Поворотные. Управление яркостью света данных диммеров происходит путем поворота механической ручки на корпусе устройства.
  2. Поворотно-нажимные. Работают аналогично предыдущим, но в поворотную ручку встроена кнопка для включения или отключения освещения.
  3. Кнопочные или клавишные диммеры. Устройства с кнопочным или клавишным управлением.
  4. Сенсорные. Устройства аналогичные предыдущим, но управление происходит путем нажатия на специальные сенсорные зоны.
  5. Дистанционные. Управление светодиодными лампами в данном случае происходит при помощи пульта дистанционного управления (ПДУ), Wi-Fi или GSM модуля. Подгруппой дистанционных регуляторов являются звуковые диммеры – устройства со встроенным звуковым модулем. Включение, отключение и регулировка света происходит путем подачи определенной звуковой команды устройству.

Плюсы и минусы диммера

Чтобы понять особенности этого прибора, следует ознакомиться с существующими преимуществами и недостатками. Начнем с плюсов, к которым относят:

Одно из основных достоинств – возможность сэкономить на электроэнергии.
Регулятор для светодиодных ламп обеспечивает возможность менять интенсивность свечения

Это важно для создания уютной обстановки в помещении.
Имитация присутствия в комнате людей. Эта функция пригодится, например, во время отпуска, чтобы минимизировать риск кражи.
Автоматическое включение и отключение благодаря возможности программирования и наличию таймера.
Диммер для светодиодных ламп может иметь функцию памяти

Это значит, что при включении прибора яркость освещения будет такой же, как до его выключения.

Что касается минусов, то их совсем немного:

  • можно использовать не для всех осветительных приборов;
  • возможно появление электромагнитных помех;
  • низкие показатели КПД при использовании неярких ламп.

Пошаговая инструкция подключения

Большинство разновидностей диммеров подключается к системе по такому же принципу, как выключатель.

  1. Сначала необходимо отключить подачу электричества в квартиру на электрическом щитке.
  2. Затем нужно удостовериться, что электрический ток отсутствует, используя специальную отвертку-индикатор.
  3. Следующим шагом является снятие коробки установленного ранее выключателя. Следует выкрутить шурупы, которые обеспечивают крепление декоративной рамки выключателя, а затем устранить ее.
  4. После этого необходимо выкрутить винты, которые фиксируют провода, и сам механизм выключателя. Если размер светорегулятора позволяет, его можно установить в ту же монтажную коробку. После этого выполняется откручивание электропроводов и отсоединение их от переключателя. Таким образом, в монтажной коробке остается 2 свободных провода.
  5. Необходимо провести разбор светорегулятора. Сначала снимается регулирующий рычаг. Нужно открутить гайку, располагающуюся под рычагом, и все декоративные элементы. Фазный кабель подключается к клемме диммера. Второй кабель подсоединяется к клемме регулятора.
  6. После этого можно приступать к монтажу светорегулятора в коробку. Для этого сначала нужно подогнуть провода и ввести регулятор в подрозетник. После этого следует закрутить распорочные винты и приложить декоративную рамку. В последнюю очередь необходимо зафиксировать рамку винтами и установить регулирующее кольцо.

После завершения монтажа нужно включить электричество на щитке и проверить функциональность прибора.

Рекомендуем посмотреть видео по теме:

Как сделать своими руками

Если вы хоть немного дружите с паяльником, тогда сделать устройство самостоятельно не составит слишком большого труда. Для работы вам понадобятся следующие элементы:

  • два резистора (переменный и постоянный);
  • провода;
  • неполярный конденсатор;
  • симистор и динистор.

Все последующие действия производят, отталкиваясь от основной схемы, предоставленной ниже:

Чтобы собрать диммер следует все детали соединить между собой таким образом, как указано на схеме. На конечном этапе все концы используемых элементов необходимо припаять к медным проводам, предварительно осуществив обязательное обезжиривание.

Какие преимущества дает регулятор?

Как указывалось выше, в первую очередь диммирование сокращает энергопотребление. Указанной причины уже достаточно для его подсоединения к светодиодным лампам в жилище и любых других помещениях. Но есть еще целый список достоинств.

К ним относятся:

  1. Возможность менять интенсивность свечения — обеспечивает владельцам повышение комфортности проживания, помогает сделать любой интерьер индивидуальным, эксклюзивным. Так, к примеру, помещение с помощью освещения можно делить на отдельные зоны. А также получится менять яркость в зависимости от времени суток, потребностей.
  2. Имитирование присутствия в помещении владельцев — такая опция будет незаменимой во время отпуска, командировки, что позволит легко ввести в заблуждение домушников.
  3. Автоматическое отключение/отключение — современные диммеры могут программироваться, кроме того, ими в силах управлять различные внешние устройства, к примеру, планшеты, смартфоны. Есть специальные сигнальные приборы, подающие команды драйверам питания.

Всевозможные предустановленные режимы свечения, мигания позволяют один раз выбрать оптимальные варианты на любое время суток и не тратить время в будущем. Кроме того, это не просто удобно, но и позволяет больше экономить.

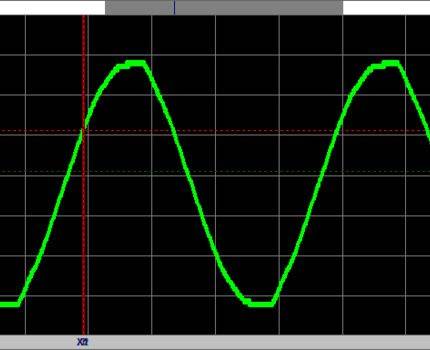

На картинке изображена обычная синусоида электрического тока, именно в таком виде он подводится к светодиодным лампам, но диммированние в таком случае невозможно

Важным преимуществом является и дистанционное управление. С его помощью регулировать напряжение, а, следовательно и яркость свечения, человек может различными способами, например, используя пульт, радио и звуковые сигналы (хлопки, голос).

При этом сами современные регуляторы отличаются долговечностью, неприхотливостью. К тому же они удобны в использовании.

Также нужно знать, что с их помощью можно управлять светодиодными лампами с привычными стандартными цоколями, к примеру, ними могут быть знакомые Е27, Е14, а также многие другие востребованные и редкие. Это существенно облегчает создание системы.

Важно и то, что диммеры способны контролировать свечение одного светильника, нескольких и даже целой группы. Они устойчивы к перегрузкам, бесшумны при правильно подобранной модели, имеют небольшой вес, отличаются компактностью


Это опять же синусоида тока, но, если сравнить с предыдущей картинкой, то видно, что она существенно «обрезана» — то есть короткие импульсы при продолжительных паузах и есть результат диммирования

Стоимость такого оборудования бывает различной, поэтому заинтересованный потребитель сможет подобрать оптимальное решение согласно своего бюджета, которое обеспечит получение ожидаемого результата.

Несовместимость диммера

А еще бывает несовместимость отдельных видов ламп с некоторыми видами диммеров.

Это может быть связано с разницей принципов диммирования. Фаза синусоиды в одном устройстве отсекается по переднему фронту Leading edge (R, RL), а в другом по заднему Trailing edge (RC, RCL). Соответственно в одном случае лампа будет нормально работать, а в другом нет.

Ознакамливайтесь с характеристиками и проверяйте все надписи еще в магазине.

Еще одно отличие, которое уже касается именно филаментных ламп заключается в том, что они загораются немного позже. Причем не только обычных лампочек, но даже позже других своих собратьев светодиодных.

Крутишь регулятор с самого минимума, а они не зажигаются. И только при достижении какого-то значения, начинает появляться свет.

Фактический интервал диммирования у них несколько короче, чем у других видов. Поэтому, если уж собрались покупать филаментные лампы, то и ищите под них специальные регуляторы яркости.

Почти на любом диммере можно поймать положение, когда лампочки начинают как бы моргать. Это происходит из-за их нестабильной работы в нижнем и верхнем пределах регулирования.

Лампы отдельных производителей даже начинают трещать в крайних точках регулировки. Все эти проблемы можно решить настраиваемыми диммерами. В них можно выкинуть определенный диапазон и настроить микроконтроллер под нужный режим работы.

Особенности работы диммируемой led лампы и ее отличия от обычной

Вернемся к проблеме с регулировкой яркости обычной светодиодной лампы. Почему так происходит? Дело в том, что полупроводниковому прибору, коим и является светодиод, для работы требуется постоянное напряжение питания, а в осветительной сети – переменное. Кроме того, ток, проходящий через диод, должен быть строго заданной величины. В противном случае прибор выйдет из строя.

Диммер, встроенный в светодиодную лампочку или светильник, как раз решает эти задачи. Он преобразует переменное напряжение в постоянное и понижает до необходимой величины. Дополнительно он устанавливает необходимый ток через диод и поддерживает его на заданном уровне – стабилизирует.

Что происходит, когда ты пытаешься регулировать яркость такой лампочки диммером? Ты крутишь ручку, и действующее напряжение на нагрузке изменяется. Но в драйвер светодиодной лампы 220В заложены четкие инструкции – держать напряжение и ток на заданном уровне. Он выполняет свою работу, пока может. Ты крутишь – ничего не меняется. Но если входное напряжение слишком мало, устройство сдается: оно отключает диоды (фирменные изделия) или начинает вести себя непредсказуемо (бюджетный вариант). Именно поэтому обычная led лампа, включенная через диммер, ведет себя, мягко говоря, неадекватно: она просто не понимает, что происходит.

Конструкторы решили проблему диммирования светодиодных ламп, изменив схему драйвера. Теперь он следит за напряжением, подаваемым на лампочку. Если обнаруживается изменение, он автоматически изменяет ток через светодиод. Меньше напряжение – меньше ток. Больше напряжение – больше ток, но только если он не превышает максимально допустимый. В результате стала возможна регулировка яркости, но защита диодов от перегрузки сохранилась. Такие доработанные осветительные приборы назвали диммируемыми лампами.

Итак, светодиодные лампочки, в конструкции которых предусмотрен режим диммирования, могут использоваться с диммерами. Но с какими? Диммеры для переменного тока, работающие по принципу среза полуволны, бывают двух типов.

  1. Срез переднего фронта.
  2. Срез заднего фронта.

Что это означает? Первый тип подает на нагрузку только остаток полуволны переменного тока, срезая ее переднюю часть. Второй подает полуволну с самого начала, но в нужный момент отсекает остаток. Выглядит это примерно так:

Первые шире распространены из-за простоты схемотехнического решения и более низкой цены. Вторые чуть дороже, но создают меньше помех, которые могут мешать работе аудиоаппаратуры. С какими моделями светорегуляторов могут работать диммируемые лампочки? И с теми, и с другими, но второй вариант (срез заднего фронта) предпочтительней, поскольку напряжение на осветителе нарастает постепенно, а не скачком. Такой режим более “понятен” диммируемым драйверам лампочек.

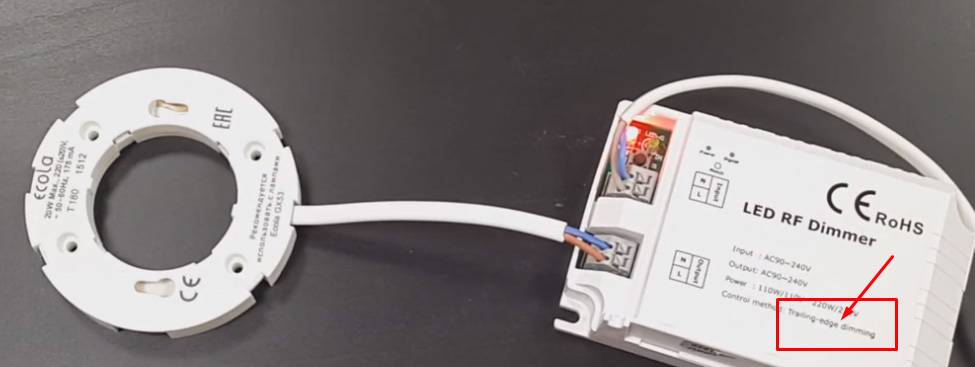

Если у тебя уже установлен диммер со срезом переднего фронта, но ты решил заменить лампочки накаливания диодными, то меняй смело. Все будет прекрасно работать, но при условии, что светодиодные лампы диммируемые и качественные.

Как отличить диммируемую лампочку от обычной?

Диммируемые лампы, которые выпускаются сегодня, по внешнему виду ничем не отличаются от обычных. Все отличия, как ты понимаешь, находятся внутри, в схеме драйвера питания. Чтобы узнать, какого типа прибор ты держишь в руках, необходимо внимательно изучить упаковку или сопроводительную документацию, если таковая имеется. На упаковке диммируемой лампочки обязательно стоит соответствующая надпись «диммируемая», «dimmable» или что-то подобное. Нередко вместо надписи используют значки, изображающие ручку поворотного диммера.

Регулируемые светодиодные светильники

Оставим на время лампочки и поговорим о светодиодных светильниках, которые не менее популярны. Как обстоят дела с возможностью регулирования яркости у них? Тут вариантов намного больше, чем у led лампочек. В зависимости от поставленной задачи ты можешь выбрать один из следующих:

  1. Светильник со встроенным диммируемым драйвером.
  2. Светильник с внешним диммируемым драйвером (обычно это приборы точечного освещения).
  3. Светильник со встроенным в драйвер диммером – тут даже диммер отдельно докупать не нужно.
  4. Диммируемый драйвер для светодиодных светильников.

Как работает диммер

Диммер представляет собой устройство, которое предназначено для изменения электрической мощности. Он используется для регулирования яркости света ламп накаливания и светодиодных.

В зависимости от типа обслуживаемых ламп, диммеры могут работать на переменном резисторе или на полупроводниковом устройстве – симисторе.

Как работают диммерные устройства, их применение, преимущества и недостатки объединены в таблицу.

Тип диммераНа переменном резистореНа симисторе
Принцип работыРабота основана на законе Ома: сила тока в участке цепи прямо пропорциональна напряжению и обратно пропорциональна электрическому сопротивлению данного участка цепи. Т.е. при увеличении сопротивления резистора снижается сила тока и, следовательно, интенсивность свечения. Применяются с лампами накаливанияРабота основана на применении ШИМ с генераторами на симисторе. С ШИМ-генератора на светодиод подается электрический сигнал в пределах 200 Гц. Для повышения яркости увеличивается время подачи напряжения, а для уменьшения – снижается
ПлюсыПростота конструкцииРациональный расход электроэнергии. Возможность дистанционного управления.
МинусыПотребляемая мощность не зависит от интенсивности свечения и всегда неизменна. Излишки затраченной энергии выделяются в виде тепла.Сложность конструкции

Что такое регулируемый выключатель

Диммер является установкой, которая сделана наподобие реостата для плавного изменения напряжения в рамках от 0 до 220 Вт. Данный выключатель также стал замыкающим звеном цепи.

Конструкция диммера включает в себя размеренную регулировку сопротивления выключателя, в действие которую приводит поворотный кулачок, электронное устройство в виде пульта ДУ или датчика движения или сенсорный механизм.

На самом деле, диммер считается выключателем, регулирующим освещение благодаря отбросу «лишнего электричества». Он очень похож на реостат, только более комфортен в использовании.

Использовать, однако, подобные изделия можно не для всех типов лампочек. Энергосберегающие и галогеновые лампы в принципе не подходят для них, так как такие лампы, чаще всего, требуют именно 220 вольт. А вот выключатели с регулятором яркости для светодиодных ламп – вполне распространенная вещь.

Принцип работы

Схемы регулировки яркости света лампочек у большей части диммеров идентичны. Единственное различие – наличие каких-либо дополнительных деталей для создания плавности и устойчивости нижних пределов.

Происходит зарядка конденсатора через переменный резистор, а когда она достигает определенной отметки, открывается симистор, и начинает гореть лампа. Симистор закрывается. Такой же процесс идет и на отрицательной полуволне.

Вариации диммеров

Все регулируемые устройства подразделяются на типы в зависимости от конструкции и сферы применения.

Модульные

Чаще всего ставятся в распределительных щитках и управляются при помощи клавиши или кнопки. Применяют такие экземпляры для и лестничных клеток.

Моноблочные

Такой тип устанавливается в простом подрозетнике и подключается как . Они в свою очередь делятся на:

Нажимные;

Поворотные;

Клавишные;

Сенсорные;

С пультом управления.

Диммеры для установки в монтажную коробку, чаще всего, созданы для галогеновых ламп и ламп накаливания. Управлять ими можно при помощи специализированной выносной кнопки.

Существует разделение выключателей и по разновидностям ламп, для регулировки света которых они используется:

Плюсы и минусы

Среди плюсов диммеров можно отметить такие аспекты, как:

  • Возможность регулировки яркости ламп;
  • Можно настроить таймер, при помощи которого яркость будет меняться автоматически;
  • Управление дистанционным способом;
  • Более долгий срок службы ламп;
  • Применение в роли обычного выключателя;
  • Можно создать мигание и картины с красивой подсветкой;
  • Экономия энергии.

Однако есть здесь и свои минусы. Например:

  • Не все разновидности диммеров могут экономить электричество;
  • Создаются помехи для приборов, которые принимают радиосигналы;
  • Малые нагрузки приводят к поломке диммеров;
  • Работе регуляторов могут мешать разнообразные помехи;
  • При работе диммеров могут наблюдаться мерцания и мигания ламп.

Преимущества диммирования светодиодов

Регулировка яркости светодиодов позволяет в полной мере раскрыть весь их потенциал. Особенности работы LED делают этот осветительный элемент идеальным кандидатом на диммирование.

  • Яркость светодиода можно менять в очень широком диапазоне, в отличие от люминесцентных ламп.
  • Изменение яркости никак не сказывается на цветовой температуре и цветопередаче, в отличие от ламп накаливания.
  • Снижение яркости ведёт к увеличению срока службы, а не наоборот, как в случае с галогенными лампами.
  • Регулировка яркости светодиодных светильников происходит без задержек, что позволяет использовать их даже в самых динамичных осветительных сценариях.

Как выбрать диммер

Выбирать электротехническое оборудование необходимо с учетом типа включения, мощности подключаемых приборов. Значение имеет способ монтажа, вид светорегулятора, совместимость. Для системы «Умный дом» рекомендуются LED диммеры с пультом, которые помогут интегрироваться в запрограммированные сценарии управления.

Вид диммера

Выпускаются следующие виды светорегуляторов:

  • Механические – комплектуются переменным резистором, который регулирует напряжение в сети при вращении реостата или дросселя;
  • Электронные – разработаны для светодиодных ламп, имеют кнопочное или сенсорное управление с датчиками, определяющими усилие давления;
  • Акустические – реагируют на звуковые сигналы, интегрируются в экосреду «Умный дом»;
  • Дистанционные – настройки задаются выносным пультом, данные передаются по ИК-каналу;
  • Wi-Fi – управляются по цифровым каналам передачи данных с помощью приложений смартфонов, планшетов.

Вид регулятора выбирается исходя из личных предпочтений комфорта, запланированного бюджета.

Тип включения

Производятся поворотные, клавишные, сенсорные, поворотно-нажимные модели. Электротехника отличается сложностью, функционалом, ценой. Поворотные регуляторы простые, доступные, но не долговечные. Не все имеют функцию запоминания настроек. Более совершенные поворотно-нажимные модели. Клавишные отличаются сложностью, надежно служат устройства с хорошим качеством исполнения. Самыми функциональными и долговечными являются сенсорные регуляторы, способные с высокой точностью задавать степень интенсивность освещения.

Мощность светорегулятора

Суммарная нагрузка электротехнических устройств лежит в диапазоне от 300 до 1000 Вт. Мощность осветительных приборов, подключенных к регулятору, должна быть меньше паспортных значений на 15-20%. Это позволит защитить оборудование от перегрузок: при неправильном выборе из строя выйдут лампы и диммер.

Выпускаются устройства, рассчитанные на работу с разными видами осветительных приборов. Суммарная нагрузка энергосберегающих лампочек значительно ниже, чем у устройств с нитями накала. При использовании экономичного осветительного оборудования нужно приобретать диммеры, предназначенные для работы с лампами этого типа.

Способ монтажа

Выпускают накладные, встраиваемые и модульные модели. Накладные отличаются простым монтажом, но утилитарный дизайн сегодня выходит из моды. Встраиваемые устанавливаются в стандартные или специализированные распределительные коробки. Как любые выключатели, регуляторы этого типа комплектуются раздвижными лапами для установки враспор. Это самая широкая категория, в которой представлены приборы с разным функционалом, типом включения.

Модульные светорегуляторы устанавливают в боксах на шинах с элементами системы управления «Умный дом». Электротехнические изделия программируются, настройки меняются с помощью пультов, приложений смартфонов.

Какой диммер лучше

Правильно подобранный прибор будет служить долго, поможет экономить электроэнергию, не потребует преждевременной замены из-за сгоревшего предохранителя. Купить можно устройства разной мощности, отличающиеся функционалом. Все представленные в обзоре модели достойны установки в квартирах, офисах и загородных домах. Команда VyborExperta.ru рекомендует:

  • ABB – для офиса или предприятия коммерческой сферы;
  • TDM Electric – для бюджетного ремонта;
  • Werkel WL01-DM600 – хороший выбор для городской квартиры;
  • Xiaomi Yeelight Bluetooth – для системы «Умного дома»;
  • Arlight SR-KN0120-IN – надежный диммер для лент 12 вольт;
  • Legrand Valena Allure – для энергосберегающих ламп.

Электротехника, отобранная экспертами, имеет необходимые сертификаты, соответствует стандартам безопасности и является лучшей в своем классе.
