Диммируемые светодиодные лампы и типы диммеров для них
Диммируемый светодиодный источник света.
Диммируемые светодиодные лампы, работающие от переменного напряжения 220 В
К сожалению, не все светодиодные лампы подлежат светорегулировке. Не предназначенный для этой цели источник света не будет изменять яркость. Это происходит из-за того, что в конструкции LED-элемента содержится драйвер. Его задача — переводить переменное напряжение в постоянное и поддерживать стабильность электрических характеристик. И при любом отклонении от требуемых параметров напряжения драйвер все равно их подгонит до оптимальных значений. Попытка уменьшить яркость приведет к морганию или поломке светильника.
Лучше всего выбирать специальные диммируемые лампы. В конструкцию их драйвера входит дополнительная схема, которая обеспечивает работу светодиодов при уменьшении или увеличении яркости. Они стоят дороже, но будут исправно работать.
Чтобы узнать, совместима ли конкретная лампа с диммером, достаточно взглянуть на упаковку. Чаще всего изготовитель пишет слово dimmable/диммируемая или пункт “возможна регулировка яркости”. Встречается и графическое изображение: специальный значок .
При выборе источника света полезной станет консультация грамотного продавца-консультанта.
Для LED-ламп требуются особый регулятор освещенности. Светодиодный диммер 220 В не просто уменьшает напряжение. Он использует достаточно сложный механизм широтно-полюсной модуляции. В результате ток подается короткими импульсами с длинными паузами. Такая модуляция повторяется до ста раз за секунду.
Существует два вида регуляторов, использующих такой механизм. Первый тип проще и дешевле. Это диммер с отсечкой по переднему фронту.
Характеристика напряжения с отсечкой по переднему фронту.
Светорегуляторы такого типа совместимы только с димируемыми LED-лампами. В них производитель изначально заложил такую функцию.
Кроме того из-за характера импульсной кривой в электросети создаются помехи, которые будут мешать работе бытовой техники (телевизора и др.). Этого недостатка лишены диммеры второго типа – с отсечкой по заднему фронту.
Характеристика напряжения с отсечкой по заднему фронту
С таким светорегулятором работают даже недиммируемые лампы, но в только в определенном диапазоне яркости. Погасить «в ноль» удастся только специальные диммируемые светодиодные источники света.
Диммер, работающий с отсечкой по заднему фронту, универсальнее и дороже.
Диммируемые светодиодные лампы, работающие на постоянном напряжении
Кроме LED-ламп, работающих на переменном напряжении 220 В, производятся источники света, использующие постоянное напряжение: 4 и 12 В. 4-вольтовые лампочки используются в основном в качестве индикаторов и редко требуют регулировки. А вот 12-вольтовые источники света часто применяют для реализации точечной декоративной подсветки, в автомобилях или светодиодной ленте. Такие лампы управляются устройствами попроще.
Диммеры, регулирующие 12 В лампы

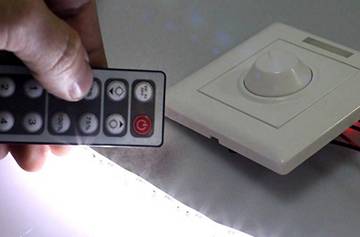

Светорегулятор для LED-ленты
Светорегулировка источников света с напряжением 12 Вольт постоянного тока производится при помощи регулятора с широтно-импульсной модуляцией (ШИМ). Диммер 12 В плавно изменяет напряжение, которое подается на светодиодную ленту. На амплитуду тока он не влияет.
Характеристика широтно-импульсной модуляции
Диммер для трехцветных светодиодных лент (красный-зеленый-синий) имеют три канала управления. Таким образом можно регулировать изменение яркости каждого цвета отдельно. Также можно изменять скорость смены цветов.
Особенности диммеров
Само слово «диммер», в переводе с английского языка, означает «тускнеть». Другие названия этого прибора – вариатор, светорегулятор. Прибор меняет мощность лампочки, отчего свет начинает слабеть, создавая приятную атмосферу. Изделие пользуется широким спросом не только у ламп накаливания, также его активно используют для LED-лампочек, галогенных и т.п.
Принцип работы основан на изменении параметров тока, который двигается по электрической сети. Сначала сигнал поступает в виде синуса, далее светорегулятор меняет форму на обрезанную синусоиду. Последний вариант доходит до лампочки, что дает возможность менять яркость свечения на усмотрение владельца.
Чаще всего вместе с вариаторами производят монтаж дросселя, который представляет собой специальную катушку конкретной формы. Она изготавливается при помощи свернутого проводника. Наличие этого элемента позволяет уменьшить возникновение помех. Поэтому лампочки не будут моргать при минимальной и максимальной мощности.
В магазинах встречаются сотни вариантов, однако все диммеры разделяются на три главные категории:
- Тиристорные. Это самый простой вариант, который обладает небольшой стоимостью и чаще изготавливается в домашних условиях. Конечно, по этой причине и функциональность у него будет в разы меньше. Лучше всего этот вариант подойдет для людей, которые разбираются в электромонтаже. Тогда у них получится отличный вариант по минимальной цене, кроме того они установят его в любое удобное место.
- Симисторный. Такие модели изготавливают на заводах в больших масштабах. Главное различие такого изделия – наличие симисторов. Принцип работы у этих приборов схож, но заводской прибор способен пропускать ток в двух направлениях, что не может сделать тиристорный вариант. Также приятным дополнением является отсутствие диодного моста. Поэтому мощность не изменится с течением времени и будет находиться на одном уровне. Диммеры редко устанавливают совместно с коммутаторами, чаще их заменяют. При покупке такого устройства оно уже рассчитано на установку в арматуру, что также является достоинством.
- Светорегулятор на транзисторах. Эти модели в разы лучше тиристорных. Хоть они обладают высокой стоимостью, что не нравится большинству пользователей. Но, по мнению покупателей, такие диммеры более эффективны и эргономичнее. Кроме того, практически все изделия на транзисторах совместимы с лампами накаливания. Из-за того, что отсутствует емкость и индуктивность, прибор не завит от формы синусоиды, что также большой плюс, который влияет на удобную эксплуатацию.
В чем различия диммеров?
Если вы собрались использовать выключатель с регулировкой яркости, сперва нужно узнать какие они бывают. И вообще все ли светодиодные лампы можно диммировать?
Диммеры различаются по следующим критериям:
- По типу монтажа;
- по исполнению и способу управления;
- по способу регулирования.
Давайте разберемся по подробнее с каждым из них.
По типу монтажа
Для наружного монтажа – накладной выключатель с диммером для светодиодных ламп. Для установки такого прибора не нужно высверливать в стене нишу, он просто крепится сверху на стену. Очень удобно использовать в тех случаях, когда интерьер не в приоритете или проложена наружная проводка.
Для внутреннего монтажа – отлично впишутся в любой интерьер, как например этот.
Для монтажа на DIN рейку весьма специфичны и сперва может показаться, что они не практичны. Однако этот регулятор освещения для светодиодных ламп работает с пультом дистанционного управления, при этом спрятан от посторонних глаз в электрощите.
По исполнению
По исполнению регулятор света для светодиодных и ламп накаливания может быть:
- Поворотным;
- поворотно-нажимного типа;
- кнопочным;
- сенсорным;
Поворотный – один из самых простых вариантов регулятора яркости светодиодной лампы, выглядит незатейливо обладает простейшим функционалом.
Поворотно-нажимной выглядит практически также, как и поворотный. Благодаря своей конструкции, при нажатии на него зажигается свет с такой яркостью, какая была установлена при последнем включении.
Кнопочный регулятор для светодиодного освещения выглядит уже более технологично и органично впишется в современную квартиру. Как например этот выключатель с регулятором яркости для светодиодных ламп.
Сенсорные модели и вовсе могут быть совершенно различны – начиная от светящихся кружочков, заканчивая ровными одноцветными панелями для регулировки напряжения светодиодных ламп.
По способу регулировки
Диммеры бывают разные не только по их исполнению, но и по принципу работы. Это касается именно диммеров переменного тока.
Первый тип диммеров более распространённый и дешевый, по причине простоты своей схемы – это диммер с отсечкой по переднему фронту (англ. leading edge). Немного дальше будет подробно рассмотрен его принцип работы и схема, для сравнения взгляните на вид напряжения на выходе такого регулятора.
По графику видно, что на нагрузку подается остаток полуволны, а её начало срезается. Из-за характера включения нагрузки, в электросетях наводятся помехи, что мешает работе телевизоров и других устройство. На лампу подаётся напряжение установленной амплитуды, а затем оно затухает, когда синусоида переходит через ноль.
Можно ли использовать leading edge диммер для диодных ламп? Можно. Светодиодные лампы с диммером этого типа будут хорошо поддаваться регулировке, только если они изначально для этого созданы. Об этом свидетельствуют символы на её упаковке. Они еще называются «диммируемые».
Второй тип работает иначе, создает меньше помех и лучше работает с разными лампочками – это диммер с отсечкой по заднему фронту (англ. falling edge).
Регулировка светодиодных ламп с диммерами такого типа происходит лучше, а его конструкция лучше поддерживает недиммируемые источники света. Единственный недостаток – эти лампы могут регулировать свою яркость не с «нуля», а в определенном диапазоне. При этом диммируемые светодиодные лампы – просто великолепно регулируются.
Отдельное слово можно сказать о готовых светодиодных светильниках с регулировкой яркости. Это отдельный класс осветительных устройств, которые не нуждаются в установке дополнительных регуляторов, а имеют его в своей конструкции. Их регулировки производятся с помощью кнопок на корпусе или с пульта.

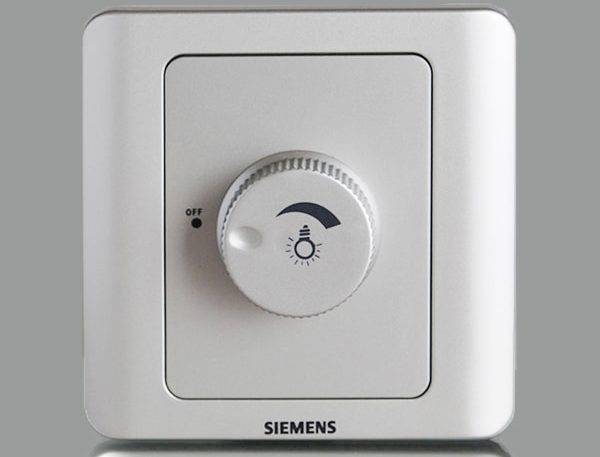

Поворотный
Правильный подбор и установка регулятора значительно увеличат срок его службы. Поворотный вариант исполнения имеет вращающуюся ручку, которая при установке в крайнее левое положение отключает освещение. Постепенный поворот ручки вправо увеличивает яркость лампы.
Клавишный
Основные компоненты вариатора: триак, узел формирования импульса, диак (динистор). Клавишный вариант исполнения внешним видом очень напоминает обычные двухклавишные выключатели. Посредством клавиш осуществляется включение и отключение осветительного прибора, а также регулируется мощность освещения.

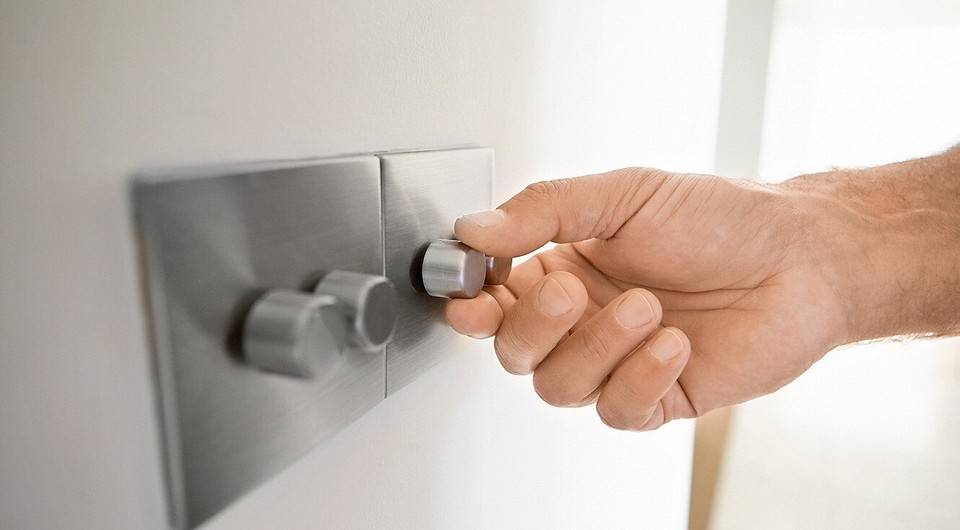

Поворотно-нажимной
Дополнительные части вариатора: резисторы и конденсаторы. Поворотно — нажимной вариант исполнения имеет принцип действия, аналогичный поворотному устройству, но для включения системы освещения требуется немного «утапливать» ручку.
Характеристики диммеров
Подключаемая максимальная мощность к диммеру
При выборе светорегулятора, прежде всего, обратите внимание на максимальную, подключаемую к нему мощность. Например, цифра 600 W на светорегуляторе показывает, суммарную нагрузку, которую можно к нему подключить
600 W хватит для подключения десяти ламп по 60 Вт. Допустимая мощность в реальности оказывается меньше указанной, это зависит от коэффициента загрузки каналов. Например, светорегулятор на 4 канала с допустимой мощностью 2,5 кВт на каждый канал, имеет коэффициент загрузки 75%.
Таким образом, в любой момент времени могут работать на полную мощность только 3 канала, или все они могут быть включены на 75% мощности. Поэтому неплохо, если у вас получится повесить на канал, примерно на 30-50% меньше нагрузки, чем указывается в паспорте.
Подключаемая минильная мощность к диммеру
Также обращайте внимание и на минимальную мощность, не все приборы способны управлять маломощными осветительными приборами, хотя такие задачи приходится решать достаточно часто. К слову сказать, уверенная работа на небольшой нагрузке считается подтверждением качества применяемого силового прибора и правильности схемотехнических решений
Продолжительность работы диммера
При выборе диммера стоит убедиться, что он в состоянии неограниченно по времени регулировать заявленную мощность без перегрева. Иначе реальная нагрузка, которую вы безбоязненно к нему подключите, окажется меньше ожидаемой. Кроме того, чем выше будет коэффициент загрузки, тем конструкция диммера надежнее, и меньше риск выхода светорегулятора из строя.
Охлаждение диммера
Если планируется использовать светорегулятор в помещении с повышенным уровнем температуры, следует выбирать прибор со встроенной системой вентиляции. При других равных условиях система активной вентиляции облегчает работу диммера. Интенсивность работы вентилятора в самых продвинутых конструкциях диммеров зависит от уровня температуры, которая поддерживается внутри корпуса.
Автоматический выключатель диммера
Диммер является очень энергонагруженным прибором. Каждый канал выдает мощность на нагрузку в несколько киловатт. Поэтому подобное устройство должно быть оборудовано соответствующими средствами защиты, главным элементом которой является автоматический выключатель. Когда возникает перегрузка, и существует опасность перегрева и плавления проводки, автоматический выключатель своевременно отключает аварийную линию.
Варианты подключения
Прежде чем приступить к самостоятельной установке диммера, необходимо с целью обеспечения безопасного проведения работ отключить электрическое питание в щитке. На сегодняшний день практикуется два основных способа подключения регулятора.
При более сложном подключении есть возможность осуществлять управление источником света дистанционным способом. Такой вариант устройства должен иметь три контакта на подключение, поэтому требует использования трехжильного провода. Фазный подающий провод должен подключаться к выключателю, а «фаза», идущая на осветительный прибор, – к диммеру. При установке стандартного выключателя на одном этаже, регулятор монтируется на другом, что позволяет контролировать уровень яркости осветительных приборов на расстоянии.
В процессе проектирования всей системы требуется правильно рассчитать количество и показатели мощности таких устройств, а также определиться с их расположением и типом подведения электрической проводки.
Совместимость регуляторов со светодиодными лампами
Со светодиодными лампочками могут работать далеко не все диммеры. Здесь можно использовать следующие варианты:
- стандартные устройства для регулирования светодиодных лампочек;
- специальные ШИМ-диммер.
Поэтому сегодня ведущие производители лампочек (например, Osram и Philips) работают в связке со следящими изготовителями регуляторов: Legrand, ABB, SchneiderElectric. Для оценки такой совместимости существуют специальные таблицы.
Таблицы совместимости диммеров и драйверов (пример)
Помните, что при подборе регулятора необходимо обязательно учитывать мощность имеющегося источника света.
Критерии выбора диммера под светодиодную лампу
Перечислим основные характеристики.
1. Возможность работы со светорегулятором
Перед тем, как приступать к выбору, убедитесь, что ваши светодиоды вообще можно диммировать. Эта опция предусмотрена далеко не у всех моделей. Поэтому смотрите описание, в нём специально указывается, является ли оборудование диммируемым или нет. Соответствующий значок, изображающий «условное изменение яркости», или, например, надпись dimmable должны присутствовать на упаковке.
Оборудование, маркированное как диммируемое, иногда функционирует некорректно. Это может выражаться в виде нестабильной работы, мигания, повышенного шума, невозможности плавного регулирования интенсивности светового потока. Поэтому лучше не экономить, покупать его в салонах электроустановочных изделий и светотехники, где вам грамотно подберут варианты и проверят их на совместимость.
2. Тип регулирующего устройства
Выпускают разные модели светорегуляторов для лампочек того или иного типа (накаливания, галогенные, светодиоды). Если вы не уверены, какой из них будет использоваться для освещения, лучше покупать универсальные элементы. Такие есть в ассортименте Schneider Electric, Legrand, ABB, Jung и других крупных производителей электроустановочных изделий. Универсальные системы дороже: если обычную модель поворотного регулятора можно приобрести за 2-3 тыс. руб, то универсальная той же конструкции обойдётся в 5-6 тыс. руб.
3. Способ управления
Обращайте внимание и на удобство управления. Наряду с поворотными моделями (включение света и регулировка яркости осуществляется поворотом рукоятки) существуют и другие варианты конструкции
В поворотно-нажимных, нажимая на рукоятку, вы включаете и выключаете свет, а поворачивая, меняете яркость светильника. Такой тип считается одним из наиболее удобных. Существуют также кнопочные светорегуляторы, выполненные в форме выключателя с кнопкой на передней панели. Включение/выключение света осуществляется коротким нажатием на клавишу, а изменение яркости — длинным.
Тип механизма и дополнительные функции оказывают существенное влияние на стоимость изделий. Поворотные модели дешевле, а цена на сенсорный диммер для светодиодных ламп с возможностью предустановки сценариев освещения и опцией дистанционного управления по смартфону может доходить до 10 тыс. руб. Зато они обеспечивают больший комфорт пользователя. Например, с помощью приложения Wiser Room (Schneider Electric) можно через смартфон задавать расписание работы светильников, программировать различные сценарии, создавать имитацию присутствия хозяев в доме. Аналогичные приложения есть, например, в линейке Etika у Legrand, в серии универсальных систем у Vadsbo и у других производителей.
Принцип действия диммеров
Светорегуляторы – удобные приборы, позволяющие менять степень освещенности помещений, снижая мощность ламп. В основу таких устройств могут быть положены различные решения.
Наиболее простым приспособлением является обычный реостат, недостатком которого является значительный нагрев в процессе пользования.
Чтобы избежать этого, в цепь питания включают балластные бытовые трансформаторы, компенсирующие временные броски напряжения.
Даже простейший светорегулятор может выполнять важные функции (+)
Более современными и удобными устройствами считаются регуляторы света, конструкция которых базируется на полупроводниках – симисторах, тиристорах, динисторах.
Такие приспособления гарантируют легкое управление моментами отпирания/запирания, связанными с изменением направления тока в цепи.
Схема диммера на тиристорах. Наиболее простой вид светорегулирующего прибора, которую легко можно изготовить своими руками, имея элементарные технические навыки (+)
Аппараты, генерирующие автоколебания, изготовляются также на основе транзисторов: в этом случае главными узлами являются полевые элементы большой мощности.
Это интересно: Дикий камень в интерьере квартиры — рассказываем развернуто
Виды диммеров для светодиодных ламп
Существует несколько классификаций таких приборов. Если ориентироваться на способ установки, то можно выделить такие устройства:
- Накладной диммер для светодиодных ламп монтируется вместо обычного выключателя. Такой вариант является самым популярным.
- Встраиваемый. Для такого устройства необходим специальный отсек в распредкоробке.
- Модульный. Есть и другое название такого прибора – щитовой. Из названия понятно, что установка происходит прямо в электрощитовую. Такой вариант является самым дорогим и редко применяется в бытовых помещениях.

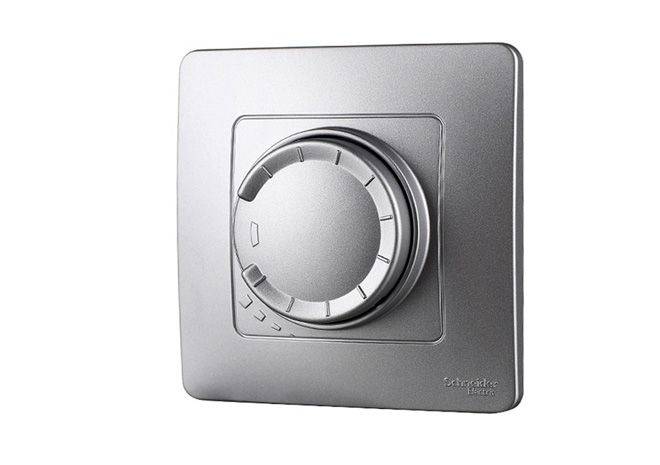

Поворотный диммер
Самым простым вариантом считается поворотный механизм, который имеет упрощенный функционал. Настройка желаемой яркости осуществляется благодаря повороту специальной ручки (круглой шашки) в левую или правую сторону. Поворотный диммер для светодиодных ламп – это устройство, которое начинает работать после минимального вращения, когда слышится звуковой щелчок. В результате включается свет на минимальной яркости (всего 10% от общего размера мощности).
Поворотно-нажимной диммер
Этот вариант очень похож на предыдущий тип, за исключением одного момента. Описывая, поворотно-нажимной диммер – что это такое, отметим, что при нажатии на круглую шашку/рычаг происходит включение света, причем его яркость будет такой, как выставили ее в прошлый раз до выключения. Дальше происходит регулирование освещенности при помощи поворота элемента управления, как и в предыдущем варианте. Выключение происходит путем нажатия на прибор.
Кнопочный диммер
Такое устройство для освещения выглядит уже более технологичным и идеально подходит для оформления современных интерьеров. При этом визуально оно похоже на стандартный выключатель света. Конструкция может включать одну или две кнопки. При нажатии на них происходит регулировка яркости. Кнопочный выключатель с диммером для светодиодных ламп имеет одновременно простую, но при этом надежную конструкцию.
Сенсорный диммер
Самый современный и технологичный вариант. На рынке представлен широкий ассортимент дизайнов, так, сенсор может быть ровным или представленным кругом и так далее. Внешне сенсорный диммер для светодиодных ламп выглядит очень стильно. Стоит отметить, что при поломке придется менять все устройство, а не только какую-то деталь. Настройка яркости осуществляется путем прикосновения к панели. Есть также диммер для светодиодных ламп с пультом, дающий возможность корректировать освещенность на расстоянии.
Советы по выбору диммеров
При подборе регулятора для ламп накаливания, важно учесть все перечисленные выше особенности
Кроме того, специалисты рекомендуют обратить внимание на ряд дополнительных нюансов
Если прибор планируется поместить в комнате, температура которой превышает +25 °C, лучше воспользоваться моделью, оснащенной встроенной вентиляцией или предохранителем.
Регулирование света при помощи диммера производится с помощью метода «фазовой отсечки». В этом случае часть синусоиды отсекается, что ведет к уменьшению напряжения, которое подается на освещение
Диммеры рассчитаны на определенную мощность осветительных приборов, которую нельзя превышать. Если регулирующее устройство планируется подключить к люстре или группе светильников, нужно учитывается суммарный показатель.
Стоимость изделий варьируется в широких пределах. Наиболее бюджетными вариантами являются клавишные и поворотные модели, однако электронные предоставляют больше возможностей. При желании, можно собрать простую модель диммера своими руками.
Поскольку работа электрооборудования напрямую связана с безопасностью жилья, лучше отдать предпочтение товарам авторитетных брендов, продукция которых высоко оценивается в отзывах пользователей.
Виды диммеров
Регуляторы яркости различаются типами конструкции, способами монтажа и управления.
По типу конструкции светорегуляторы подразделяются на:
- модульные, внешне схожие с автоматическими выключателями, устанавливаются в распределительных электрощитах;
- вмонтированные, установленные в специальную коробку для электромонтажа, подходят для всех типов освещения;
- моноблочные, предназначены для установки на тонких стеновых перегородках при отсутствии возможности установить обычный выключатель.
Приборы различаются по способу установки:
- внутренние, для скрытой проводки, устанавливаемые в специальную коробку в нише стены;
- накладные, для наружной проводки, предназначенные для монтажа поверх стены.
По способу управления вариаторы классифицируются на:
- поворотные устройства, наиболее распространенные, обладающие поворотным механизмом, при изменении положения которого можно регулировать и фиксировать яркость освещения;
- поворотно-нажимной механизм, в котором нажатием на механизм производятся включение и отключение светильника, а регулирование интенсивности освещения выполняется с помощью изменения положения (вращения) механизма;
- клавишные варианты, относительно новый вид, включение осуществляется простым нажатием на механизм, а регулировка яркости освещения – длительным;
- светорегуляторы сенсорного типа, более привлекательные по внешнему, оборудованы сенсорной панелью управления;
- модели с дистанционным управлением;
- акустические, работающие от голосовой команды или другого звукового сигнала.
Совместимость диммеров и ламп
Подбирайте диммеры под установленные лампы. Для галогенных моделей, работающих от стандартного напряжения, подходит практически любой прибор. При снижении напряжения меняется цвет светового потока. Минимальные показатели приводят к красноватому оттенку, что вредно для глаз.
Если устройства галогенные с напряжением 12-24 В, стоит присмотреть вариант с понижающим трансформатором.
Устройства для регулировки низковольтных источников света чувствительны к скачкам напряжения, что приведет к сокращению срока службы.
Если трансформатор электронный, то выбирайте диммер с маркировкой С.
Для люминесцентных источников освещения предусмотрен специальный прибор, который создан для преобразования подающей частоты 20-59 кГц. Такой подход позволяет влиять на силу тока, а также на яркость лампочек.
Метод широтно-импульсивной модуляции используется для контроля светодиодных ламп. Мощность светового потока регулируется длительностью импульсов. Высокая частота предупреждает мерцание ламп.
Маркировка светорегулирующих приборов
Маркировка определяет предназначение устройств и их совместимость с лампами:
- Прибор с маркировкой R подходит для контроля света в лампах накаливания с Омной или Резистивной нагрузкой.
- Маркировка L предполагает работу устройства с трансформаторами, которые используются для снижения напряжения и индуктивной нагрузки.
- С электронным трансформатором сочетается модель с обозначением С.
На лампочках также указываются детали совместимости.
