Давление в расширительном бачке газового котла: нормы + как накачать и отрегулировать

Профилактика

Чтобы содержать котёл в нормальном состоянии и не допускать излишнего давления, регулярно:

Контролируйте исправность группы безопасности оборудования. В неё входят: манометр, отводчик воздуха и предохранительный клапан.

  • Добавляйте в теплоноситель охлаждающую жидкость (антифриз). Внимательно изучите инструкцию, ведь это разрешено не во всех моделях котлов. Благодаря такой мере будет меньше засоряться фильтр, снизятся объёмы накипи на отводчиках воздуха, и не будут залипать компоненты оборонительного клапана.
  • Делайте промывку теплообменника. Так развивается его эксплуатационный срок, и на нём не появятся свищи и накипь.

Открытый бачок

Все излишки в системе постепенно выталкиваются в это приспособление, поэтому зачастую их устанавливают в самой высокой точке постройки, часто я видел такое оборудование на крыше, они были утеплены специальными материалами.

Несколько сотен грамм в небольшой схеме отопления могут привести к значительным поломкам, выдавливаются прокладки, нарушается целостность труб. Поэтому без таких агрегатов обеспечить действенный и безопасный процесс не получится.

Устройство и принцип работы

Подобные модели достаточно просты в изготовлении, чем мембранные баки, их зачастую конструируют самостоятельно, для этого нужен металл и навыки в сварном деле. Если сказать проще, то для реализации задуманного можно использовать даже пустую канистру, необходимо лишь правильно подвести трубопровод, и обеспечить герметичность соединений.

Принцип действия также незамысловат, в процессе расширения лишний теплоноситель заполняет резервуар, а после остывания возвращается в систему.

Как рассчитать объем

Поскольку жидкость контактирует с воздухом, она будет постепенно испаряться, без участия человека устранить все нюансы процессов не получится. Для просчета объема существуют специальные формулы, используя их, можно достаточно быстро и точно вычислить нужный размер открытого расширительного бака. Изначально находится увеличение жидкости при повышении температуры, а затем эти показатели округляются в большую сторону.

Подключение

Благодаря доступности такие приспособления пользуются спросом на протяжении многих лет, их устанавливают зачастую на крышах частных домов. Существуют самодельные конструкции как прямого, так горизонтального строения. Они могут располагаться в стоячем положении или крепиться к дымоходной трубе для беспрепятственного ремонта.

Не исключается вынос агрегата в жилые помещения, найти верхнюю точку можно достаточно просто, но я не считаю это решение максимально эстетичным для интерьера комнаты, такие манипуляции лучше производить исключительно в бытовых помещениях.

Каким должно быть нормальное давление в газовом котле

Значение может отличаться для каждой марки и модели техники. Точные показатели можно найти в паспортных данных. Среднее давление газа зависит от конструкции котла:

По типу установкиНоминальный показатель (мБар)Минимальный (мБар)
Настенные13,04,5
Напольные18,0Зависит от типа автоматики и настройки
С атмосферными горелками15,05,0

«Минимальный» указан показатель, ниже которого котел не будет работать.  Автоматика отключит его, чтобы избежать серьезной поломки или аварии.

В системе газоснабжения европейского типа номинальное значение равно 20 мБар, тогда как в наших регионах — 12–18 мБар.

Расход зависит от вида потребляемого топлива: сжиженное оно или магистральное.

Марка приборамин. Па сжиженного газа (мБар)макс. Па сжиженного топливамин. Па природного газа (мБар)макс. Па природного газа
«Висман»5232531
«ДЭУ»4252833
«Будерус»4222728
«Феролли»5352,217,5
«Протерм»1313

Кроме этого, существуют и другие разновидности давления — водное и атмосферное. Водное обозначается единицей измерения Па. До момента заполнения водой в системе поддерживается атмосферный показатель в 1 Бар.

Закрытый расширительный бак для систем водоснабжения

Прежде чем выбрать подобную модель, необходимо разобраться с техническими характеристиками системы и купить именно тот агрегат, который будет максимально продуктивным и обеспечит надежную защиту системы.

Подключение и установка бака для водоснабжения в обязательном порядке должны быть произведены правильно, грамотный подход к процессу поможет добиться максимального продления срока службы оборудования.

Вертикальный или горизонтальный

Мембранные расширительные баки этих двух типов редко отличаются по техническим характеристикам, поэтому я советую выбирать агрегат в соответствии с потребностью. Исходить необходимо из способа установки и размещения в определенной части постройки. Разница в строении была специально разработана для достижения оптимального удобства при монтаже.

Устройство расширительного бака

Каждая модель современного экспанзомата состоит из таких элементов как:

  1. Корпус.
  2. Камера теплоносителя.
  3. Отсек для инертного газа или воздуха.
  4. Мембрана.

Обычный воздух является наиболее доступным для заправки, но альтернативный наполнитель резервуара способен продлить срок службы оборудования, поэтому зачастую, оказывается предпочтительнее.

Принцип работы

Любой теплоноситель может расширяться на 4% и превышать стандартные значения температуры до 95 градусов, этих цифр хватает, чтобы вывести систему отопления из строя. Закрытые баки для горячего водоснабжения предназначены, чтобы нивелировать эти нюансы, независимо от того, какая жидкость используется в трубопроводе.

Благодаря мембране из эластичных материалов чрезмерное давление нормализуется за счет воздушной камеры, а недостаток жидкости вовремя восполняется, чтобы не допустить закипание котла.

Расчет объема бака

Очень важным моментом в характеристике устройства является размер ее резервуара, произвести вычисления в системе, где теплоноситель не превышает 100 литров, мне было достаточно легко. Для таких показателей хватает 10% от общего объема, на этом примере ясно, что бачок должен вмещать не менее 10 литров.

Хочу сразу заметить, используя гликолевую жидкость, как теплоноситель необходимо делать расчеты с учетом 15%, в противном случае могут произойти неприятные нюансы в работе мембранного бака для водоснабжения. Коэффициент расширения антифриза достаточно внушительный, и обязательно через некоторое время себя проявит, к чему лучше быть готовым заранее.

Схема подключения

Ограничений в связи с местом для расположения устройства мембранного типа нет, устанавливать расширительный бак лучше по схеме, где точка обратной магистрали будет максимально выгодной. Чем прохладнее теплоноситель, тем продолжительнее срок эксплуатации мембраны и всей расширительной емкости в целом. Распространенными местами для монтажа агрегатов являются:

  1. Стена.
  2. Пол.

На перегородке монтируются только типы конструкций с умеренным объемом, в других случаях этого расположения я советую избегать.

Причины падения давления

Если вы обнаружили, что в газовом котле низкое давление, причин может быть две:

  1. Вышел из строя теплообменник.
  2. В отопительном контуре есть утечки.

Любые неполадки в отопительном котле должны быть определены и устранены в сжатые сроки. Падение давления может провоцировать производственный брак, дефекты в расширительном баке, засорение теплообменника, наличие трещин или большой износ. В любом случае, все неполадки следует исправить.

Не менее часто давление в системе падает из-за наличия утечек. В частности, они могут возникать в местах некачественной пайки пластиковых или стальных труб, на стыках с радиаторами, на отрезках с большим износом трубы, а также при наличии трещин резиновой прокладки в расширительном баке, что приводит к попаданию теплоносителя в воздушную камеру.

Установить утечку в резиновой мембране можно, надавив на золотник, по которому в камеру попадает воздух. Если из него капает вода – причина падения давления найдена.

Несколько сложнее установить течи в трубопроводах, если они проходят в стене или под полом. Прежде всего, проводят диагностику видимых отрезков контура, осматривают состояние пола на предмет обнаружения пятен от высохшей воды. Солевые отложения и признаки ржавчины на стыках также могут свидетельствовать о разгерметизации системы.

В некоторых системах есть возможность поочередного отключения отдельных отрезков контура, чтобы легче было выявить утечку.

Если визуальная диагностика состояния закрытого трубопровода не дала результата, выполняют опрессовку. Этим занимаются профессионалы, имеющие опыт и оборудование. Предварительно из контура необходимо слить теплоноситель, изолировав после этого батареи и котел.

Затем в контур нагнетают воздух, доводя давление в системе до значения на 20 % выше рабочего. Спустя несколько часов повторно проверяют уровень давления. В случае его падения приступают к поиску утечки.

При этом на видимых отрезках трубопровода стыки смазывают мыльным раствором. Там, где мыло начинает пузыриться и шипеть, герметичность контура нарушена.

Далее дефектный шов либо уплотняют, либо производят замену отрезка трубы.

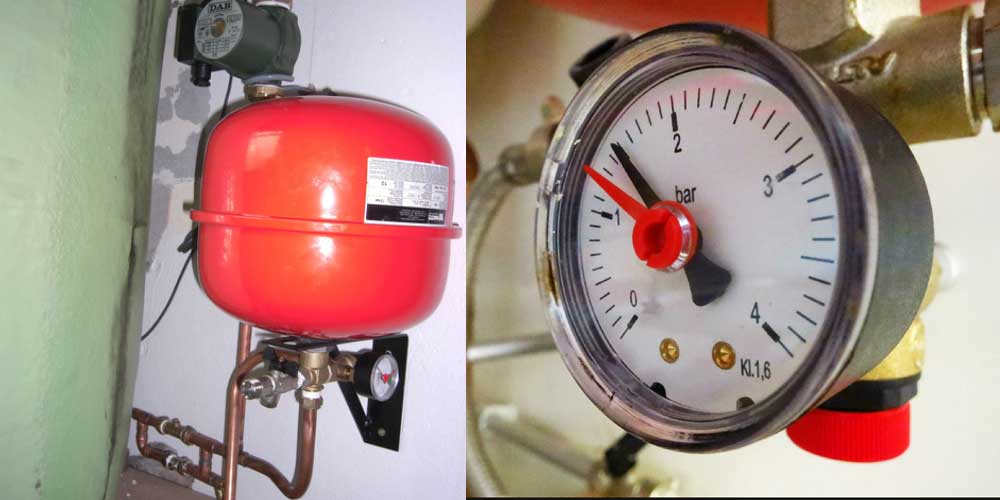

Как проверить давление в расширительном бачке отопления

Проверка давления в расширительном бачке отопления производится ручным манометром, так как в большинстве случаев воздушная камера бачка оснащается обычным ниппелем, таким же как на колесе автомобиля или велосипеда.

В случае если речь идет о настенном газовом котле — компенсатор как правило, расположен на задней стенке и до него бывает не так просто добраться, особенно если котел висит в нише или в шкафу.

Поэтому удобнее всего воспользоваться компактным шинным манометром с возможностью фиксации показаний. Если в результате проверки выяснилось, что давление недостаточно — необходимо это исправить. Отсутствие надлежащего давления может принести пользователю неприятности в виде аварийных остановок котла или сброса избытка давления через предохранительные устройства.

Доводить до таких ситуаций не желательно и согласно рекомендаций большинства производителей котельного оборудования — давление расширительного бачка должно контролироваться 1 раз в год при проведении технического обслуживания.

Так как конструктивно он располагается на котле — будет достаточно слить воду с котла. Подкачивать можно любым доступным способом. Практика показывает, что проще всего это сделать обычным велосипедным насосом и проконтролировать ручным манометром. В случае, если давление в воздушной камере расширительного бака не может компенсировать давление водяной камеры, также есть вероятность повреждения мембраны или клапана.

Почему за давлением в котле нужно следить

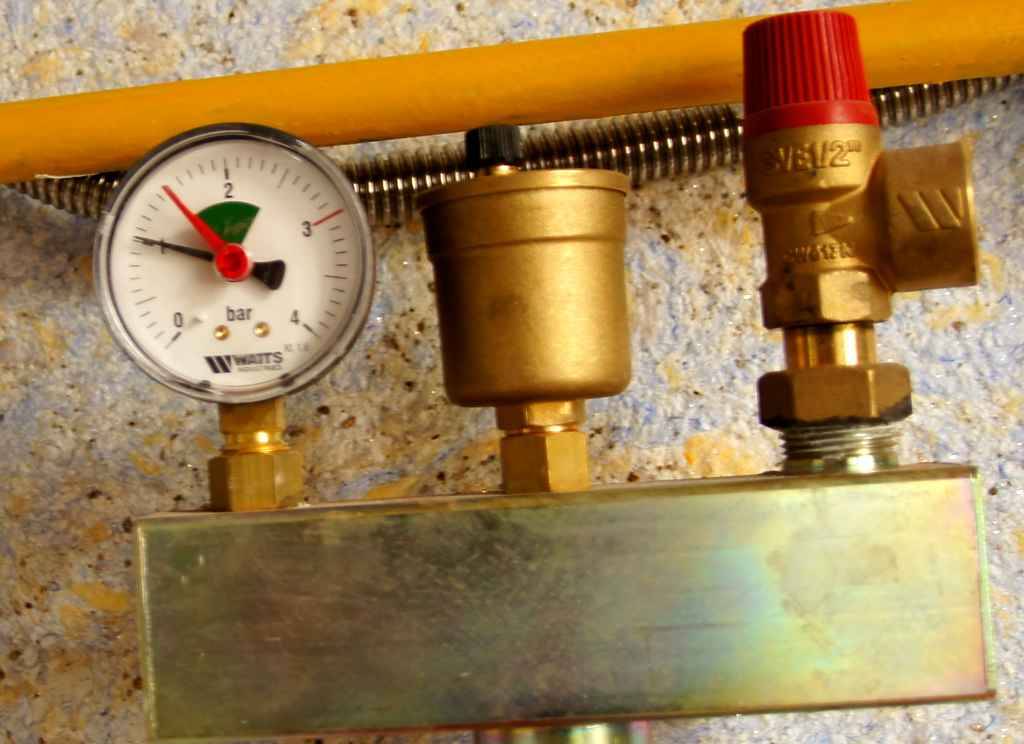

Группа безопасности

Работа котла сопровождается изменениями напора в контуре, которые следует удерживать в установленных пределах. Это значит, что при включении котла манометр должен показывать минимальную величину бар, а в процессе работы напор не может превысить допустимую отметку.
Таким образом, определяют три разновидности давления:

  • динамическое давление – это величина напряжения теплоносителя, циркулирующего в контуре отопления;
  • статистическое давление – измеряется в холостом состоянии и определяет нагрузку, оказываемую теплоносителем на контур отопления;
  • максимальное давление – предел допустимой нагрузки, при котором допускается нормальная работа системы.

Если растет давление в газовом котле, то следствием становится прекращение нормальной работы системы, периодически осуществляются выпуски воды через сбрасывающий клапан или из расширительного бачка.

НАСТРОЙКА РАСШИРИТЕЛЬНОГО БАКА

Второе, на что следует обратить внимание при падении давления в системе отопления – это правильная работа расширительного бака. Как известно, жидкости при нагревании увеличивают свой объём. Вода, например, при температуре 90 градусов имеет коэффициент расширения, равный 3,59 %

Поэтому, чтобы в системе отопления не создавалось избыточного давления, используют расширительные баки. При нагревании жидкости излишний объём должен заходить в расширительный бак, тем самым стабилизируя давление, а когда вода остывает, она выходит из бака, заполняя систему. Таким образом, давление в отопительной системе во время работы котла сохраняется в допустимых пределах. В двухконтурных котлах расширительные баки уже установлены в самом котле

Вода, например, при температуре 90 градусов имеет коэффициент расширения, равный 3,59 %. Поэтому, чтобы в системе отопления не создавалось избыточного давления, используют расширительные баки. При нагревании жидкости излишний объём должен заходить в расширительный бак, тем самым стабилизируя давление, а когда вода остывает, она выходит из бака, заполняя систему. Таким образом, давление в отопительной системе во время работы котла сохраняется в допустимых пределах. В двухконтурных котлах расширительные баки уже установлены в самом котле

Как известно, жидкости при нагревании увеличивают свой объём. Вода, например, при температуре 90 градусов имеет коэффициент расширения, равный 3,59 %. Поэтому, чтобы в системе отопления не создавалось избыточного давления, используют расширительные баки. При нагревании жидкости излишний объём должен заходить в расширительный бак, тем самым стабилизируя давление, а когда вода остывает, она выходит из бака, заполняя систему. Таким образом, давление в отопительной системе во время работы котла сохраняется в допустимых пределах. В двухконтурных котлах расширительные баки уже установлены в самом котле.

Указывать на неправильную работу расширительного бака может то, что при нагревании давление резко возрастает, даже возможен аварийный сброс воды через предохранительный клапан, а при остывании стрелка манометра опускается вниз до такой степени, что приходиться подпитывать систему. В этом случае нужно отрегулировать работу расширительного бака.

В инструкции к котлу указано, какое давление воздуха должно быть в расширительном бачке. Поэтому, для правильной работы бака это давление нужно установить. Для этого:

    1. Перекроем краны подачи воды и обратки.

    2. Найдём на котле сливной штуцер,

  откроем     его и сольём воду.

3. Найдём на расширительном баке ниппель, как на велосипедном колесе и спустим весь воздух.

 4. Подсоединим автомобильный насос к расширительному баку и накачаем его до 1,5 бар, при этом из сливного штуцера может выходить вода.

    5. Опять спустим воздух.

6. Если к бачку подходит шланг от котла, отсоединим его, нужно вылить из бака всю воду.

    7. Присоединяем шланг обратно.

    8. Накачиваем расширительный бак давлением согласно инструкции к котлу

(в нашем случае это 1 бар).

   9. Закрываем сливной штуцер.

   10. Открываем все краны.

  11. Заполняем систему отопления водой под давлением 1-2 бар.

12. Включаем котёл и проверяем. Если при нагреве воды стрелка манометра находится в пределах зелёной зоны, значит, мы всё сделали правильно.

Виды и устройство

Существуют два вида отопительных систем закрытого и открытого типа. В открытой системе циркуляция воды происходит естественным образом. Это значит, что дополнительных устройств для создания давления воды не предусмотрено. Расширительные бачки для данной системы отопления используются без верхней крышки. Контур крепления у таких емкостей сверху. Для того, чтобы в системе трубопровода не скапливался воздух, мешающий нормальному функционированию теплоносителя, необходимо постоянно следить за уровнем воды в расширительном бачке.

Еще один вид отопительной системы – система закрытого типа. Еще ее называют автономной отопительной системой. Главное отличие в том, что давление в расширительном бачке отопления закрытого типа создается за счет насоса. Поэтому в качестве теплоносителя иногда используют антифриз для исключения перемерзания труб в зимнее время в случае, например, отключения электричества или газа. Данная система полностью герметична, поэтому в контуре устанавливается полностью закрытый расширительный бачок.

Особенности конструкции

Особенность конструкции расширительного бака закрытого типа зависит от вида установленной мембраны. Всего существуют два основных вида мембраны – в виде диафрагмы и баллонного типа. Расширитель с мембраной в виде диафрагмы имеет форму бочки или прямоугольного бака. Резиновая перегородка внутри делит бак на две камеры. В верхнюю камеру закачивается воздух, в нижнюю теплоноситель.


При подключении расширительного бака приводится в движение гибкая мембрана. Система готова к пуску, когда мембрана опускается на поверхность теплоносителя. При нагреве воды или антифриза в системе, за счет образования давления в нижней камере мембрана смещается вверх. Образуется дополнительное место в расширителе для сброса излишков теплоносителя. Соответственно при остывании запускается обратный процесс. Мембрана опускается вниз за счет снижения плотности воды (антифриза).

Еще один вид мембраны – баллонного типа. Внутрь расширителя устанавливается резиновая емкость. Когда происходит наполнение бака нагретой жидкостью, емкость растягивается по принципу воздушного шарика.При остывании принимает прежнюю форму. Главным преимуществом над мембраной в виде диафрагмы является его ремонтопригодность. Резиновая емкость легко заменяется при износе.

Почему поднимается давление в котле отопления

Заполнение контура отопления производится при соблюдении точной последовательности действий, отступление от правил приводит к сбоям в работе системы. При сезонном запуске системы необходимо произвести настройку регулируемых вспомогательных элементов и зафиксировать положение вентилей в правильном положении.

Воздушная пробка в системе

Тепловизор показывает пробку

При сбоях в работе системы отопления, выраженных в произвольном повышении давления, температура теплоносителя иногда понижается и возникает блокировка котла. Как следствие, в таких ситуациях, происходит разбалансировка в функционировании системы, приводящая к отказу дорогостоящих элементов.

К подобным последствиям может привести завоздушивание контура, а образовавшиеся пробки признают распространенной причиной, по которой растет давление в котле.

Возникновение воздушных пробок может произойти в силу ряда причин:

  • неисправность оборудования;
  • запуск системы произведен с нарушениями;
  • отказ автоматики;
  • образование трещин в корпусе теплообменника.

Выше указанные последствия становятся результатом пренебрежений установленными правилами эксплуатации системы отопления.

К указанным поломкам могут привести следующие действия:

  • заполнение контура ГВС осуществляется из верхней точки;
  • при запуске производится ускоренное заполнение системы водой;
  • перед запуском не проведена проверка, в которой нуждаются воздухоотводчики, а также каждый кран маевского;
  • не произведен спуск воздуха из радиаторов после ремонта;
  • вибрирующая крыльчатка, которой оборудован циркуляционный насос, медленно осуществляет подкачку воздуха, вызывая проблему с циркуляцией.

Устраняются такие неполадки путем сброса давления из контура отопления. Далее производят заполнение контура водой, осуществляемое с нижней точки

Важно учитывать, что в процессе заполнения системы необходимо держать открытыми краны, спускающие воздух. Заполнение производится постепенно без лишней спешки, а сигналом окончания процесса служит появление воды в верхней точке системы

Неисправности расширительного бачка

Расширительный бачок может выглядеть как отдельный настенный элемент, так и в виде части котла. Он предназначен для сбора излишков теплоносителя из контура отопления. При нагреве воды в системе ее объем может увеличиваться до 4-х %, а расширительный бачек предназначается для компенсации этой разницы.

Неправильный расчет объема системы может привести к установке бачка меньшей вместительности, чем необходимо для компенсации. В этом случае весь избыток воды не может покинуть систему и это становится объяснением, почему растет давление. На габариты бачка также влияет мощность установленного котла.

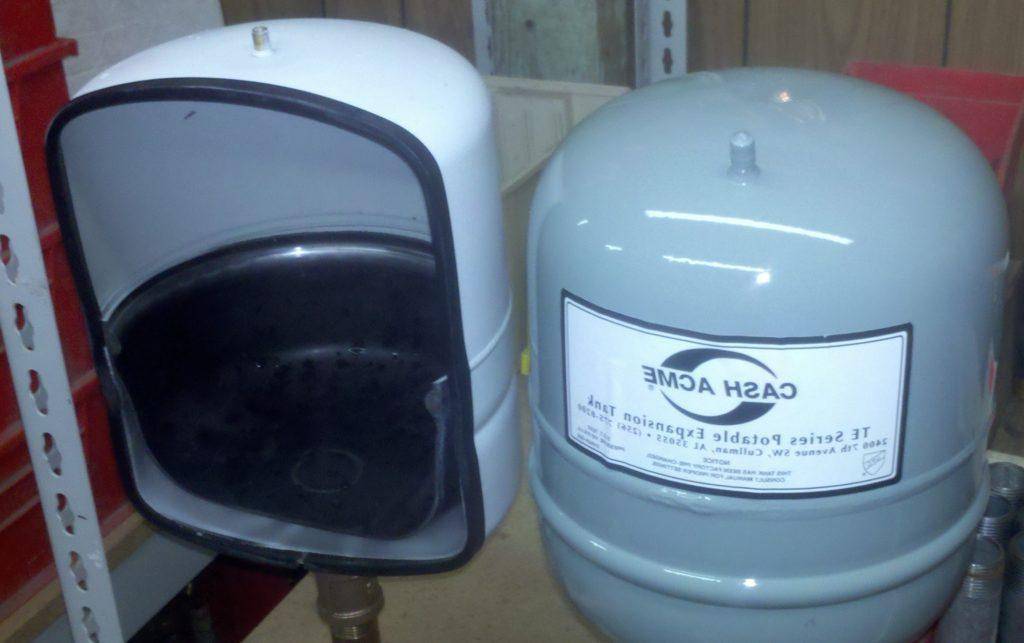

Скрытой поломкой считают разрыв мембраны в расширительном баке. Такое повреждение заметить можно не сразу, а тем временем незафиксированный теплоноситель может заполнить всю внутреннюю полость. Напор в контуре при этом снизится, но если, в этой ситуации, подпитать систему, то это приведет к произвольному повышению давления.

Другие причины повышения давления

В поле зрения попадают и прочие неисправности, которые могут объяснить, из-за чего растет давление в системе отопления. Если не проводить регулярную проверку показателей давления в системе, то неприметные неполадки могут стать причиной дорогостоящего ремонта.

  1. Если окажется заблокированной арматура, то в момент забора напор станет повышаться, а контрольные датчики блокируют оборудование. Во избежание последствий, вызванных этой причиной, при запуске необходимо производить осмотр вентилей и кранов, чтоб убедиться в исправности клапанов.
  2. Грязь и ржавчина, постепенно собирающаяся в системе способна засорить фильтр-сеточку. Поэтому, следует либо регулярно производить чистку этого элемента, а если не поможет промывка фильтров, то стоит установить промывной или магнитный фильтр. При правильном устройстве таких элементов напор выше допустимого не поднимается.
  3. Выйти из строя может контроллер или терморегулятор, а проблемы с автоматикой приводят к негативным последствиям. Причиной может послужить, как преждевременный износ, так и заводской дефект. Кроме всего, сбой в работе этих элементов может быть спровоцирован неверным подключением.

Такие неполадки можно вовремя определить только при условии систематического наблюдения за показаниями контрольных приборов. Они не способны резко нарушить работу системы, но способны постепенно изменять показатели, подвоя к критической точке, при которой котел работает под нагрузкой.

Как правильно поставить бак

При монтаже открытого резервуара в чердачном помещении следует соблюдать ряд правил:

  1. Емкость должна стоять прямо над котлом и соединяться с ним вертикальным стояком подающей магистрали.
  2. Корпус сосуда надо тщательно утеплить, дабы впустую не терять тепло на обогрев холодного чердака.
  3. Обязательно организовать аварийный перелив, чтобы в нештатной ситуации горячая вода не залила потолок.
  4. Чтобы упростить контроль уровня и подпитку, рекомендуется вывести в котельную 2 дополнительных трубопровода, как это показано на схеме подключения бака:

Установка расширительного бака мембранного типа выполняется вертикально либо горизонтально в любом положении. Малые емкости принято крепить к стене хомутом или подвешивать к специальному кронштейну, большие – просто ставить на пол. Тут есть один момент: работоспособность мембранного бачка не зависит от его ориентации в пространстве, чего нельзя сказать о сроке службы.

Сосуд с закрытого типа прослужит дольше, если его смонтировать вертикально воздушной камерой кверху. Рано или поздно мембрана исчерпает свой ресурс, появятся трещины. При горизонтальном расположении бачка воздух из камеры станет быстро проникать в теплоноситель, а тот – занимать его место. Ставить новый расширительный бак на отопление придется в срочном порядке.  Если емкость висит на кронштейне «вниз головой», эффект проявится быстрее.

В нормальном вертикальном положении воздух из верхней камеры будет медленно проникать через трещины в нижнюю, как и теплоноситель неохотно пойдет вверх. Пока размеры и количество трещин не возрастет до критичного уровня, отопление будет исправно работать. Процесс занимает длительное время, неполадку вы заметите далеко не сразу.

Но как бы вы ни размещали сосуд, стоит придерживаться следующих рекомендаций:

  1. Изделие надо располагать в котельной таким образом, чтобы его было удобно обслуживать. Не устанавливайте напольные аппараты вплотную к стене.
  2. При настенном монтаже расширительного бака системы отопления не ставьте его слишком высоко, чтобы при обслуживании не пришлось дотягиваться до отсекающего крана или воздушного золотника.
  3. Нагрузка от подводящих трубопроводов и отсекающей арматуры не должна ложиться на патрубок бачка. Крепите трубы вместе с кранами отдельно, это облегчит замену резервуара в случае поломки.
  4. Не допускается прокладывать подводящую трубу по полу через проход или подвешивать на высоте головы.

Причины роста давления. Пути решения проблемы

Понять, что в системе слишком большое давление, можно по манометрам. В норме показания составляют 1-2,5 Бар. Если стрелка манометра достигает 3 Бар — бейте тревогу. Если повышение идет постоянно, необходимо срочно найти причину и убавить давление.

Также обратите внимание на предохранительный клапан: для сброса давления он будет постоянно источать воду

Дело в расширительном баке

Этот бак может располагаться отдельно от котла либо быть частью конструкции. Его функцией является забор лишней воды при нагреве. Горячая жидкость расширяется, ее становится на 4% больше. Этот излишек отправляется в расширительный бак.

На размер резервуара влияет мощность котла. Для газового оборудования его объем составляет 10% от общего количества теплоносителя. Для твердотопливного — 20%.

Разрыв мембраны. При повреждении детали теплоноситель ничем не сдерживается, поэтому полностью наполняет компенсационный бак. Тогда напор начинает падать. Если вы решите открыть кран, чтобы долить воду в систему, напор вырастет выше нормы. В соединениях появится течь.

Необходима замена бака или мембраны, чтобы уменьшить давление.

Напор ниже или выше нормы. Достичь нормальных значений (номинала) в газовом котле поможет машинный насос.

  • Слейте всю воду из системы.
  • Перекройте вентили.
  • Прокачайте насосом контур, пока не убедитесь, что воды нет.
  • Как спустить воздух? Через ниппель с другой стороны от подвода.
  • Качайте снова, пока показатели не достигнут нормы, указанной в инструкции «Аристон », «Беретта », «Навьен » и других марок.

Расположение бака после насоса провоцирует гидравлические удары. Дело в том, как работает насос. При его запуске напор резко повышается, а затем так же падает. Чтобы избежать подобных проблем, в закрытой системе отопления установите резервуар на обратную трубу. Следующим врезается насос перед котлом.

Почему повышается давление в закрытых системах

В двухконтурном котле скапливается воздух. Почему так случается:

  • Неправильное заполнение водой. Забор проводится сверху, слишком быстро.
  • После ремонтных работ излишки воздуха не были спущены.
  • Сломаны краны Маевского для спуска воздуха.

Износилась крыльчатка насоса. Отрегулируйте или замените деталь.

Чтобы сбросить или снизить давление, заливайте жидкость правильно. Забор проводится снизу, медленно, при этом открыты краны Маевского для стравливания излишков воздуха.

Проблемы открытой системы

Неполадки такие же, как описано выше

Важно правильно заливать воду и стравливать воздух. Если после этого давление не нормализовалось, необходимо провести дренирование системы

Вторичный теплообменник

Вторичный теплообменник

Узел служит для нагрева ГВС. Его конструкция состоит из двух изолированных трубок. По одной течет холодная вода, по другой уже нагретая. При повреждении стенок, появлении свища жидкости смешиваются и попадают в отопительную часть. Тогда идет повышение напора.

Если вы не хотите заниматься ремонтом и пайкой теплообменника, можете его заменить. Для этого купите ремкомплект и принимайтесь за работу:

  • Перекройте подающие вентили.
  • Слейте воду.
  • Вскройте корпус, найдите радиатор.

Узел крепится двумя болтами. Выкрутите их.

  • Демонтируйте неисправную деталь.
  • Установите новые прокладки в местах креплений и подключите теплообменник.

Остальные причины

Есть и другие причины подобных проблем:

  • Перекрыта арматура. При заборе напор повышается, защитные датчики блокируют технику. Осмотрите краны и вентили, открутите их до упора. Убедитесь в работоспособности клапанов.
  • Засор фильтра-сеточки. Он забивается мусором, ржавчиной, грязью. Снимите и прочистите деталь. Если у вас нет желания регулярно заниматься чисткой, установите магнитный или промывной фильтр.
  • Кран подпитки вышел из строя. Возможно, износились его прокладки, тогда можно обойтись заменой. В противном случае придется менять кран.
  • Проблемы с автоматикой. Неисправность терморегулятора или контроллера. Причина в износе, заводском браке, неверном подключении. Проводится диагностика, ремонт.

Контролируйте, исправны ли детали защиты котла: манометр, клапан, отводчик воздуха. Проводите чистку радиаторов и других узлов от пыли, сажи, накипи. Профилактика помогает предупредить серьезные поломки газового оборудования.

Правила обслуживания гидробака

Суть ревизии заключена в проверке давления в воздушной камере. Манометр должен быть исправен, и иметь точность измерения 0,1 бар. Можно пользоваться автомобильным прибором для проверки давления в шинах. Удобно, когда шкала содержит градацию и в атмосферах. Тогда не придется производить перерасчет, если в инструкции указано давление в других единицах.

Если в результате накачивания давление воздуха в расширительном баке не поднимется, это может свидетельствовать о том, что груша или мембрана вышла из строя, и требует замены. В процессе осмотра проверяют ниппель и клапаны. Они должны быть герметичны.

Расширительные баки закрытого типа и гидроаккумуляторы имеют примерно одинаковую конструкцию: прочная металлическая оболочка, разделенная внутри резиновой мембраной на две секции.

В одной секции находится вода, в другой воздух. При увеличении давления воды воздух сжимается, размер секции с воздухом уменьшается, а мембрана прогибается, вода вытесняет воздух. У прибора с одной стороны имеется подключение к системе водоснабжения, с другой – золотник для подкачки воздуха.

Но названия приборам присваивается не из-за конструктивных особенностей, а по предназначенияю.

Предназначение

  • Расширительные баки предназначены для компенсации расширения воды вследствие нагревания в схемах отопления, а также горячего водоснабжения (ГВС).
  • Гидроаккумуляторы предназначены для аккумулирования объемов воды под давлением в системах водоснабжения, в которых имеется напорный насос, для уменьшения частоты включения этого насоса и для сглаживания гидроударов. Дополнительная функция – запас воды пищевого качества до 1/3 от общего объема бака.


Нюанс в том, что и для горячего и для холодного водоснабжения применяется один и тот же прибор, но называться он может по разному, в зависимости от того что делает в конкретной схеме — либо накапливает (аккумулирует) запас воды, либо берет ее излишек при тепловом расширении.

  • Особенность конструкции гидроаккумулятора чаще в том, что внутри находится не мембрана, а груша из пищевой резины, которая и закачивается водой. Вода с корпусом бака не контактирует.
  • Расширительный бак для системы отопления выполнен с мембраной из технической резины, которая делит корпус на два отсека, а теплоноситель (не всегда вода) контактирует и непосредственно с корпусом.

Как различать

На вид все мембранные баки схожи между собой. Бытует мнение, что для системы отопления – красные, а водоснабжения – синие. Но оно не до конца верно, так как отдельные производители применяют другие цвета.

На самом деле приборы можно различить между собой только по техническим характеристикам, которые указаны на шильдиках на самих приборах:

  • Все приборы для водоснабжения, в том числе и для ГВС – невысокая температура – до 80 град С, но повышенное давление – до 12Атм;
  • расширительные баки для отопления – повышенная температура – до 120 град С, но низкое давление до 4 Атм.

Как работают схемы аккумуляции воды

Гидроаккумулятор в схеме водоснабжения сглаживает скачки давления, которые возникают при заборе воды из системы, т.е. при открытии крана, и уменьшают количество включений насоса, которое не должно быть более 50 раз в 1 час.

При заборе воды в объеме чашки, гидроаккумулятор отдаст этот объем, давление в системе понизится, но не на столько, чтобы реле давления включило насос. При заборе большего объема (например в объеме ведра), давление упадет на столько, что включится насос и наполнит прибор.


Расширительный бак в системах горячего водоснабжения и отопления принимает лишний объем воды возникающий при ее нагревании.

Если бы не было подобного устройства, то в нагревающейся замкнутой схеме очень быстро бы поднялось давление выше критического, так как жидкость практически не сжимается. Это приводило бы к сбросу воды с аварийного клапана давления, который обычно настраивается на давление в 3 атм.

Заключение

Установка отопления всегда должна быть укомплектована расширительным баком. Данное оборудование предназначается для поддержки стабильного и постоянного давления, обеспечивающего нормальное функционирование и исправную работу систем закрытого типа и циркуляцию теплоносителя в них.

Главной задачей таких бачков является снижение возможности гидроразрыва по причине резкого роста давления в трубах. Это может приводить к неисправности в работе отдельных элементов системы отопления.

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

10 загадочных фотографий, которые шокируют Задолго до появления Интернета и мастеров «Фотошопа» подавляющее большинство сделанных фото были подлинными. Иногда на снимки попадали поистине неверо.

10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека

Поэтому при первой встрече обратите внимание на нос незнаком

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
