Датчик протечки (утечки) воды: виды, как выбрать, монтаж своими руками

Технические характеристики кранов

При покупке шаровых электрических кранов следует внимательно изучить их с точки зрения следующих особенностей:

Оперативности и легкости запирания;
Габаритов;
Простоты установки и снятия;
Долговечности;
Диаметра кабеля и его протяженности.

Естественно, что кран должен делать свое дело быстро и безотказно. Именно он является решающим фактором спасения жилья от потопа и хозяина от разорения. Чем быстрее сработает кран, тем меньше денег потом уйдет на ремонт и выплаты соседям.

Важно также, чтобы процедуры установки крана, его снятия для осмотра и замены можно было осуществить буквально за считанные минуты. Это заметно снизит стоимость труда сантехника и позволит при необходимости моментально установить новый узел запирания вместо изношенного

Чтобы правильно оценить электрокран с точки зрения простоты монтажа, можно попросить консультанта магазина показать, насколько быстро к выбранному варианту подключается шланг с защитой от протечек.

Подключение крана к реле

Данное реле имеет собственный плагин, через который можно управлять двумя каналами.

Управление краном происходит через режим Interlock.

Для активизации данного режима необходимо, чтобы один из каналов реле был включен.

Те, кто сталкивается с проблемой включения Interlock через Wi-Fi сеть, попробуйте проделать все через мобильное соединение (т.е. фактически через китайские сервера). Сделайте это один раз и больше эти настройки не изменяйте.

Ноль является общим проводником как для реле, так и для электрокрана. Управляющие фазы вентиля подключаются на контакты L1 и L2.

Благодаря режиму Interlock, в один момент времени активным может быть только один из контактов.

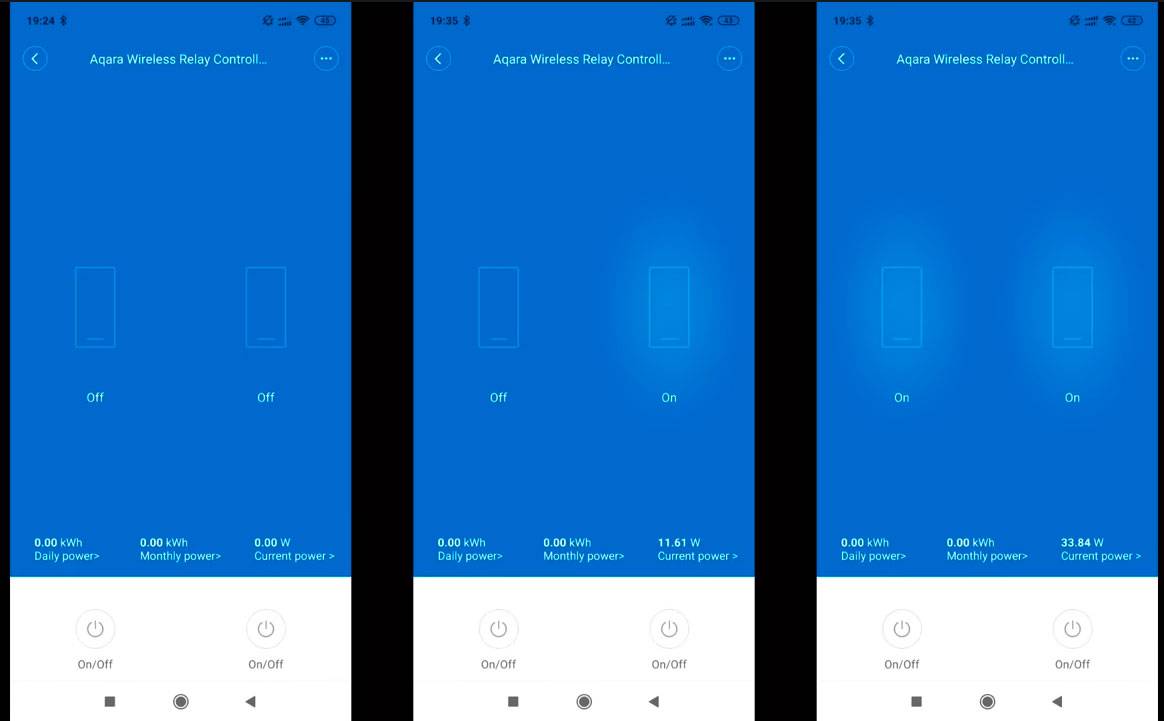

Проверить работоспособность на “сухую” можно через приложение Aqara на смартфоне. Первый канал должен закрывать вентиль, второй открывать.

Помимо крана холодной воды, параллельно можно подключить и вентиль от труб ГВС (горячего водоснабжения). Мощности реле хватит на несколько кранов одновременно.

Общая нагрузка доступная для подключения – 2,5кВт!

Как уже говорилось выше, кроме смартфона краном можно управлять через обычный комнатный двухклавишный выключатель света.

Для этого на общий вход выключателя подается напряжение с разъема реле L-IN (там, где перемычка). Два отходящих контакта двухклавишника соединяем с разъемами S1 и S2.

При нажатии одной клавиши кран откроется, другой – закроется.

Ошибка №4
Питание на эл.двигатель крана нужно подавать кратковременно, только в момент открытия или закрытия, нельзя чтобы оно “дежурило” там постоянно.

Поэтому еще до установки в систему, замерьте секундомером время работы вентиля. Обычно оно находится в пределах 20 секунд.

Ошибка №5
Также не рекомендуется подавать фазу на реле через физические выключатели, она должна идти только от самого реле.

Были прецеденты, когда реле сгорало и выходило из строя именно по этой причине.

Казалось бы, гораздо проще запитать выключатель от ближайшей распредкоробки, после чего соединить его с двухканальным Zigbee реле. На самом деле это приводит к непредсказуемым последствиям.

Правила проведения монтажа системы против потопа

Могут отличаться при использовании различных типов датчиков – например, проводных и беспроводных. Однако основные правила неизменны – тщательная разметка точек, последовательность процессов обустройства, подключение для проверки после сборки.

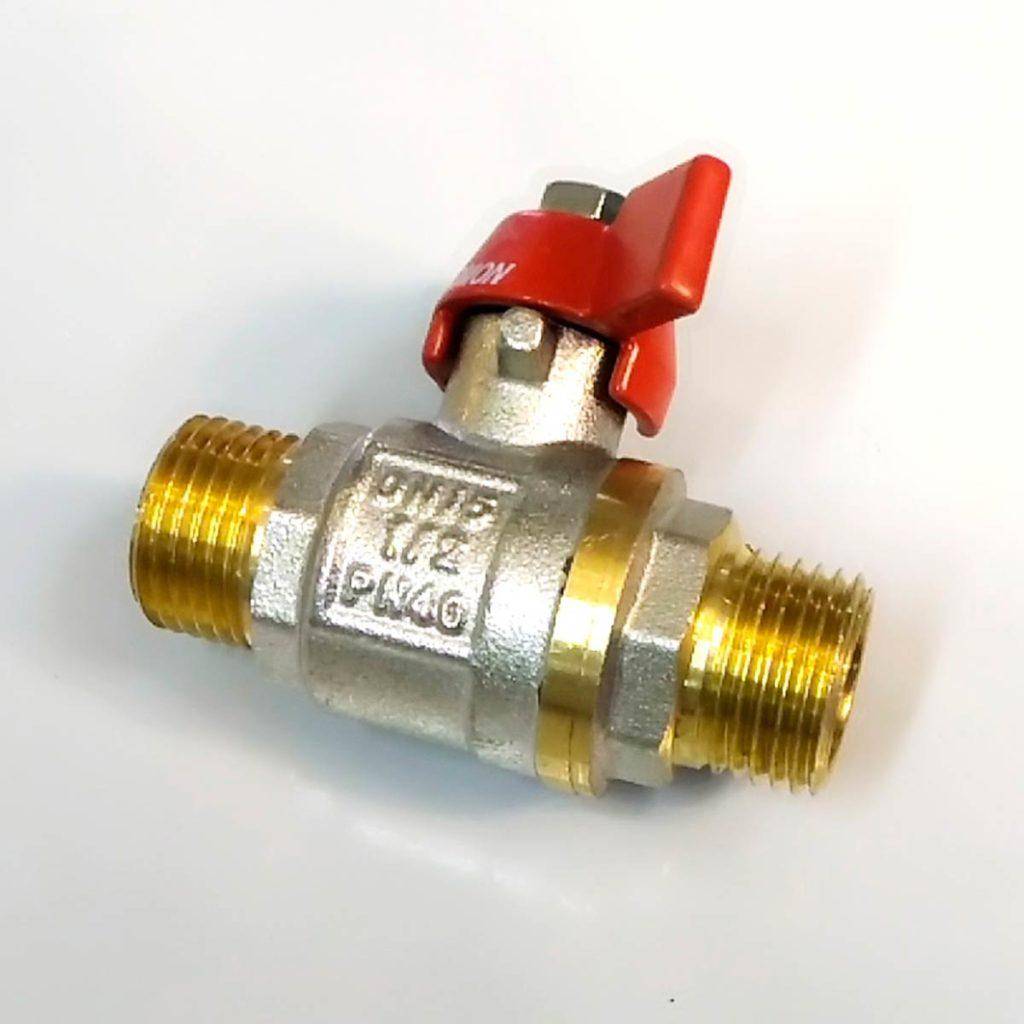

Врезка шарового крана

После того, как перекрыта вода и снят счетчик воды, водопровод перерезается рядом с перекрытым вентилем. Это самый сложный этап процесса монтажа, который требует специальных инструментов и крепежа. Крепежные детали и инструменты зависят от диаметра труб и материала их изготовления – могут потребоваться контргайки или разъемные муфты.

Лучшие места для установка датчиков протечки воды

Хозяин квартиры наверняка уже знает, где в системе коммуникаций наиболее вероятна аварийная ситуация. Места протечки не меняются, даже если установлена новая сантехника. Если это новое помещение, то оптимальным местом будет переход между трубами или в нижней точке помещения, где пол под уклоном.

Правила монтажа контроллера

К устройству обязательно подводят ноль и фазу, а чтобы не перепутать, к каким клеммам присоединяют провода, лучше использовать инструкцию по применению от производителя, или пронумеровать их для удобства работника.

Проверка работы системы

После того, как на модуле управления загорится зеленый сигнал, пластину датчика смачивают жидкостью из крана. При правильном подключении всех составляющих датчика, раздается тревожный сигнал, загорается красная лампочка и прекратится подача воды. Вернуть прибор в режим ожидания можно удалив воды с пластины и перезагрузив устройство.

Общие принципы размещения

С монтажом системы Аквасторож по силам справиться даже человеку без опыта. Понадобиться выполнить несколько довольно простых шагов:

Смонтировать электрокраны. Непосредственно в горячую и холодную трубы в месте за вводными вентилями. Нужно перекрыть вводные вентили, потом отсоединить от них водопроводную разводку, вставить электрокраны и вернуть недостающую часть разводки (технические подробности будут описаны далее).
Установить контроллер. Там, где сухо, и доступ не затруднен, например, в сантехническом шкафу или в коридоре. Влажность в помещении не должна превышать 70%. Контроллер легко крепится посредством специальной пластины и двух саморезов к любой поверхности с просверленными отверстиями.
Разместить и подключить к контроллеру датчики протечки. Установка проводных датчиков предполагает прокладку провода (для этого подойдут и швы в выложенной плитке), фиксацию донышка на полу с помощью винта либо двустороннего скотча, закрепление пластины на донышке, прикрепление декоративного колпачка. Беспроводные датчики не требуют ничего, кроме, разве что, закрепления двусторонним скотчем.
Подключить остальные компоненты к контроллеру. Сначала электрокраны, затем батарейный блок.

Где купить надежную систему защиты от протечки воды

В онлайн-каталоге Леруа Мерлен можно приобрести систему контроля протечки воды от таких торговых марок, как EQUATION и NEPTUN. Данная продукция отличается высоким качеством и надежной бесперебойной работой на протяжении долгих лет эксплуатации. Основная задача таких систем – контроль водоснабжения и своевременное оповещение владельца дома об утечке в результате прорыва труб. Данные комплексы способны существенно повысить уровень безопасности Вашего имущества.

Наш магазин предлагает купить отдельно датчики от протечки и полностью собранные системы, готовые к установке. Комплектация последних предполагает наличие:

электроприводных шаровых кранов;
датчика контроля;
управляющего модуля.

Принцип работы систем контроля от протечки воды, заказать которые можно на нашем сайте, заключается в следующем:

сигнал о затоплении поступает с датчика на контроллер;
электроприводные краны приводятся в действие, перекрывая поступление воды от стояка;
включается звуковое и световое оповещение о срабатывании установки.

Возможна интеграция дополнительных модулей, которые будут отправлять на мобильный телефон владельца СМС с информацией об утечке.

Системы от протечки воды по доступным ценам в Леруа Мерлен

Мы предлагаем большой выбор датчиков и систем контроля протечки воды по выгодной стоимости. Изделия просты в монтаже и максимально эффективны в работе. Чтобы купить интересующую модель устройства, добавьте товар в корзину и оплатите одним из предложенных способов. Доставка покупок осуществляется по Москве и другим городам России.

Самодельные сигнализации

Собрать своими руками простой бытовой электрический датчик, подающий сигнал при обнаружении протечки воды, может практический любой человек, хоть раз державший в руках паяльник, в любом случае, это будет дешевле, чем купить готовое изделие.

В качестве основного механизма использовалась пружина, а обычный кусок листа из школьной тетради использовался в качестве датчика протечки. То есть, при размокании он отпускал пружину, которая закрывала заслонку. Ниже показан такой механизм во взведенном состоянии и после срабатывания.

Взведенный механизм

Фото: сработавший механизм

Мы привели такое устройство в качестве примера, собирать его не имеет смысла из-за низкой надежности, громоздкости и, собственно, архаичности, да и установка такого механизма в современной квартире вызовет массу трудностей.

Сейчас есть масса простых, более элегантных решений, ниже представлена схема одного из них.

Электрическая схема: автономный сигнализатор протечки

Принцип, по которому работает этот звуковой автономный сигнализатор защиты довольно простой: как только вода замыкается контакт (датчик), срабатывает пищалка (бузер), и включается светодиод. Стоимость элементной базы будет существенно дешевле, чем цена готового датчика с подобным функционалом.

Достоинства данной схемы:

низкая стоимость элементной базы;
размер собранного датчика довольно миниатюрен, поэтому ограничений по месту его установки нет. В частности, такой датчик можно установить под ванной или трубой, на которую установлен хомут, чтобы убедиться в полном устранении течи;
правильно собранный датчик в настройке не нуждается.

Датчики и их расположение

Датчики логично будет расположить там, где могут быть прорывы воды:

под ванной;
посудомоечной машиной;
стиральной машиной;
бойлерной установкой;
нагревательным котлом;
батареями и полотенце-сушителями;
в самых низких точках пола. Именно там начнёт скапливаться вода;

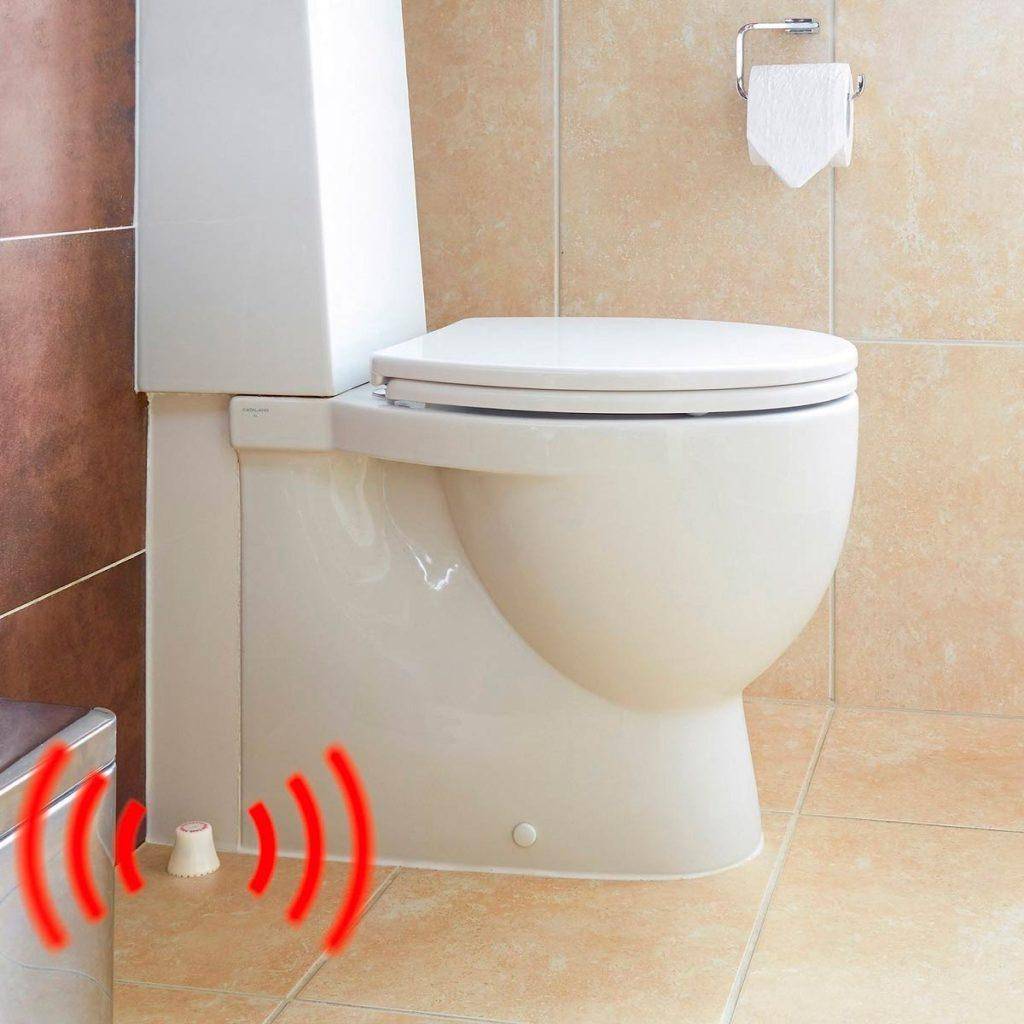

если санузел раздельный, можно один сигнализатор поставить в районе унитаза.

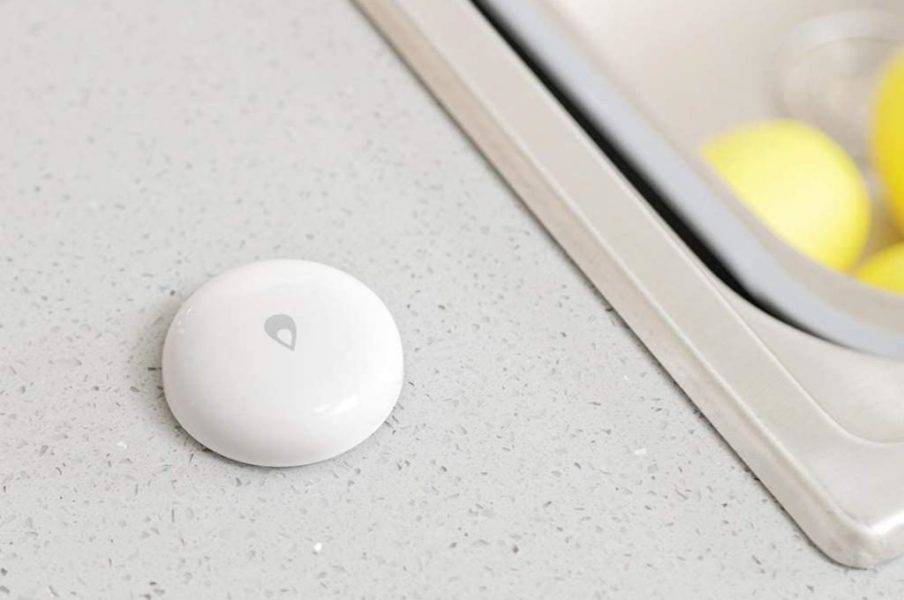

Причем датчик нужно располагать не рядом, а под чем-то. Строго говоря, в местах вероятного появления или скопления воды. Про время срабатывания датчика мы еще поговорим, у каждого производителя оно разное, но вся система может неправильно сработать именно из-за неудачного расположения датчика.

Если это радиодатчик, то стоит учесть расстояние, на котором он будет эффективно работать. Может так случиться, что стенка или перегородка будут помехой радиосигналу.

Также есть два варианта установки датчика:

В уровень с полом.
На поверхности пола.

Разница в высоте дает выигрыш в масштабах затопления.

Смонтировать в уровень самостоятельно затруднительно — нужны специальные инструменты, а на поверхности проще. Просто расположить датчики в зонах вероятного затопления.

Квартиры

Понятно, что в многоквартирных домах централизованная подача воды и при внештатной ситуации комфортнее отсечь не весь стояк, а только разводку в квартире. Но тут есть небольшая проблема. Логичнее предположить, что перекрывающие краны на автоматике правильно поставить на трубах ДО водосчетчиков.

Но управляющая компания настаивает на такую модернизацию ПОСЛЕ счетчика. А если после счетчика ставится тройник для подключения смывного бачка унитаза? Автоматику просто некуда поставить.

Выход, конечно, есть.

Перед тем как устанавливать системы защиты от протечек лучше связаться с управляющей компанией и согласовать этот вопрос.

Еще одна ситуация. Если в квартире две системы подвода воды. Одна на ванну и санузел, а вторая на кухню для мойки. Как говорится, есть два пути.

Кардинальное — установить автоматику на всех стояках.
Экономное — обеспечить защиту только санузлов.

Но, в наше время популярны посудомоечные устройства и их тоже надо контролировать. Добавим к этому стиральную машину на кухне. И получится полноценная зона контроля. Правильное решение — установка двух модулей. Есть, конечно, и эконом-вариант — протянуть провода от модуля управления для датчиков через всю квартиру до кухни. Решение, как всегда, за владельцем жилища.

Картину дополняет отопление. В старых домах они тоже требуют контроля. Выход — перед каждой батареей нужно ставить автоматический отсекающий кран с датчиком затопления.

Частный дом

Чаще всего вода в дом подается насосом и потом расходится по системе. Утечки и причины такие же, как и в многоквартирных домах. Система защиты от протечки воды может быть оборудована и здесь. Задача — отключить насос при затоплении. Значит, включение/отключение насоса должно быть через реле. Вот через него и подключать контроллер, который при затоплении подаст сигнал на закрытие шарового крана или клапана подачи воды. Схемы водопотребления у частных домов разные, нужен совет специалиста. Он изучит схему распределения воды и скажет, как правильно разместить запорные устройства для предотвращения затопления. Обычно хватает кранов с сервоприводом после насоса.

Но отопление тоже потребляет воду. А котел без воды работать не должен. Есть разные ситуации. Но основная задача не оставить его без воды и пустить циркуляцию по малому контуру. Опять не будем описывать разные варианты — для хозяина правильнее получить совет от специалистов по котельному оборудованию. С этим лучше не шутить.

Есть системы с автоматизированными котлами отопления. Если авария и сработает защита от протечек, котел автоматически остановится из-за критического перегрева. Это, конечно, для него не стандартная ситуация, но не критичная.

Монтаж системы предупреждения протечки воды

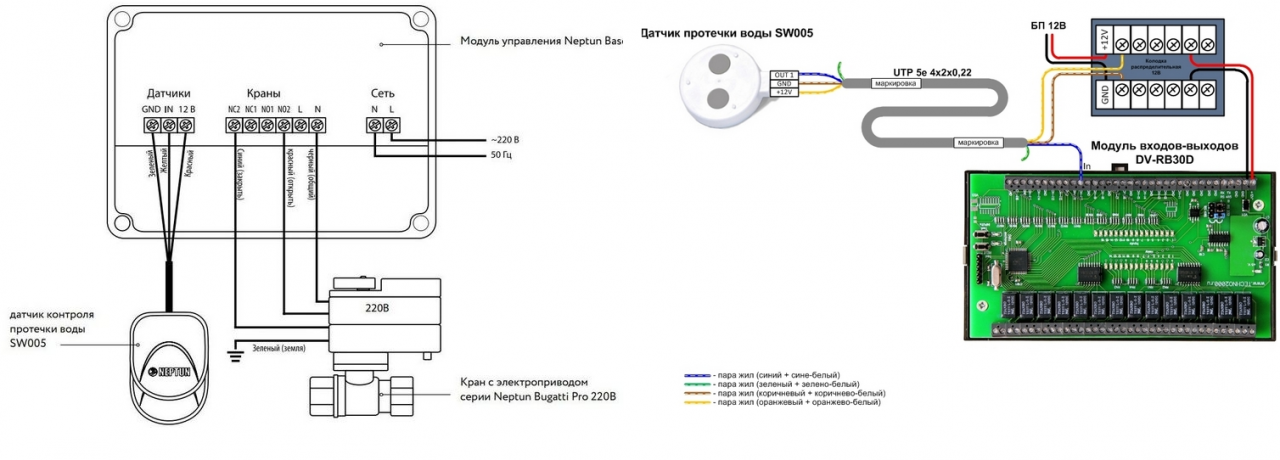

Защитный контур представляет собой конструктор, элементы которого соединяются между собой специальными разъемами. Простота сборки обеспечивает быстрый монтаж и интеграцию с системами «Умный дом». Перед установкой составляют схему расположения отдельных частей и проверяют соответствие длины проводов тому расстоянию, которое потребуется для подключения измерителей и кранов к контроллеру.

Порядок проведения работ включает в себя:

разметку точек монтажа;
прокладку проводов;
врезку кранов;
установку определителей протечки;
монтаж управляющего модуля;
подключение и проверку системы.

Внешний вид, установленного защитного контура системы.
