ТИПЫ ПРОМЕЖУТОЧНЫХ РЕЛЕ
Питание схем защиты и автоматики осуществляется от специальных цепей оперативного тока. По типу оперативный ток может быть переменным или постоянным.
Источниками напряжения постоянного оперативного тока могут служить аккумуляторные батареи, батареи конденсаторов или выпрямительные устройства, шинки переменного опертока питаются напряжением от трансформаторов собственных нужд.
Поскольку работают промежуточные реле в цепях оперативного напряжения, в зависимости от его типа они производятся с катушками на постоянный и переменный ток.
РП – 23.
Данный тип промежуточного реле предназначен для работы в цепях постоянного напряжения. РП – 23 состоит из катушки напряжения с магнитным сердечником. Подвижной частью магнитной системы является якорь, который при подаче напряжения на катушку притягивается к сердечнику.
С якорем механически связана траверса, на которой закреплены четыре контактных мостика. Притягиваясь к сердечнику, якорь опускает траверсу, сжимая пружину, на которой она установлена. При этом происходит замыкание нормально разомкнутых контактов и размыкание нормально замкнутого.
Неподвижные контакты РП – 23 выполнены в форме уголков из тонких медных пластин. Каждый из уголков может быть установлен одним из двух способов. Благодаря этому можно получить четыре типа комбинаций вариантов контактных групп (р – группа на размыкание, з – группа на замыкание):
- 1 р, 4 з;
- 2 р, 3 з;
- 3 р, 2 з;
- 4 р, 1 з.
Такая инвариантность позволяет приспособить этот прибор к работе в составе любой схемы.
При размыкании создаётся два воздушных промежутка на каждый контакт, благодаря чему повышается их дугогасительная способность.
Это свойство важно при работе релейного аппарата в цепях отключения высоковольтных выключателей, соленоиды которых обладают большой индуктивностью и поддерживают напряжение электрической дуги при разрыве цепи.
РП – 23 выпускается в различных модификациях для работы в оперативных цепях напряжением 24 В, 48 В, 110 В и 220 В.
РП – 25.
Внутренняя схема электрических соединений промежуточного реле этого типа аналогична РП – 23. Катушка РП – 25 предназначена для работы на переменном напряжении. Варианты исполнения оснащаются катушками на напряжение 100 В, 127 В или 220 В.
Рабочий ресурс электромагнитного механизма промежуточных реле РП – 23 и РП – 25 составляет 100000 срабатываний. Контактная группа выдерживает 10000 циклов замыкания – размыкания с полной электрической нагрузкой по току и напряжению.
Основные виды и технические характеристики электромагнитных реле
Различают следующие типы:
- Реле тока – по своему принципу действия практически не отличается от реле напряжения. Принципиальная разница заключается лишь в конструкции электромагнитной катушки. Для реле тока катушка наматывается проводом большого сечения, и содержит небольшое количество витков, ввиду чего имеет минимальное сопротивление. Реле тока может быть подключено через трансформатор либо напрямую к контактной сети. В любом случае оно корректно контролирует силу тока в управляемой сети, на основании чего осуществляются все процессы коммутации.
- Реле времени (таймеры) – обеспечивает задержку времени в сетях управления, необходимую в некоторых случаях для включения устройств в соответствии с определенным алгоритмом. Такие реле имеют расширенный диапазон настроек, необходимый для обеспечения высокой точности их работы. К любому таймеру времени предъявляются отдельные требования. Например, низкое потребление электрической энергии, небольшие габариты, высокая точность работы, наличие мощных контактов и т. д. Стоит отметить, что для реле времени, которые включают в конструкцию электропривода, дополнительные повышенные требования не предъявляются. Главное, чтобы они имели прочную конструкцию и обладали повышенной надежностью, поскольку им приходится постоянно функционировать в условиях повышенных нагрузок.
Любой из типов электромагнитных реле имеет свои определенные параметры
Во время выбора необходимых элементов стоит уделить внимание составу и свойствам контактных пар, определиться с особенностью питания. Далее следует изучить их основные характеристики:
- Напряжение либо ток сработки – минимальная величина силы тока либо напряжения, при которой осуществляется переключение контактных пар электромагнитного реле.
- Напряжение либо ток отпускания – максимальная величина, управляющая ходом якоря.
- Чувствительность – минимальная величина мощности, необходимая для сработки реле.
- Сопротивление обмотки.
- Рабочее напряжение и сила тока – величины этих параметров, необходимые для оптимальной работы электромагнитного реле.
- Время сработки – период времени от начала подачи питания на контакты реле до его включения в работу.
- Время отпускания – период, во время которого якорь электромагнитного реле займет свое изначальное положение.
- Частота коммутации – количество раз сработки электромагнитного реле за отведенный временной интервал.
Контактные и бесконтактные
В соответствии с конструкционными особенностями исполнительных элементов, все электромагнитные реле делятся на два типа:
- Контактные – имеют группу электрических контактов, которые обеспечивают работу элемента в электрической сети. Коммутация осуществляется за счет их замыкания либо размыкания. Являются универсальными реле, используются практически во всех типах автоматизированных электрических сетей.
- Бесконтактные – их главная особенность в отсутствии исполнительных контактных элементов. Процесс коммутации осуществляется за счет регулировки параметров напряжения, сопротивления, ёмкости и индуктивности.
По сфере применения
Классификация электромагнитных реле согласно области их использования:
- цепи управления;
- сигнализация;
- автоматические системы противоаварийной защиты (ПАЗ, ESD).
По мощности управляющего сигнала
Все типы электромагнитных реле имеют определенный порог чувствительности, в связи с этим они делятся на три группы:
- маломощные (менее 1 Вт);
- среднемощные (до 9 Вт);
- высокомощные (более 10 Вт).
По быстродействию управления
Любое электромагнитное реле отличается быстродействием управляющего сигнала, в связи с чем они делятся на:
- регулируемые;
- замедленные;
- быстродействующие;
- безынерционные.
По типу управляющего напряжения
Реле разделяют на следующие категории:
- постоянного тока (DC);
- переменного тока (AC).

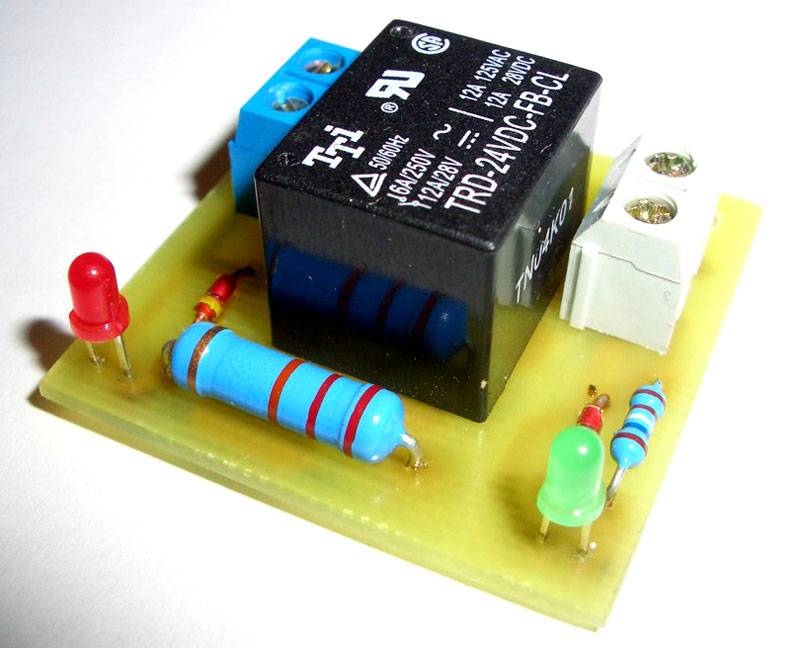

На фото ниже видно, что на катушке указано рабочее напряжение 24 VDC, то есть 24 В постоянного тока.
Отличия и плюсы твердотельных реле (в сравнении с электромеханическими)
При выборе ТТР у покупателя возникает ряд вопросов — зачем переплачивать за твердотельное реле, в чем его преимущества перед стандартными электромеханическими устройствами. Выделим главные плюсы:
Небольшие габариты, что исключает проблемы с поиском места для монтажа.
Отсутствие шума и вибрации
Это важно, если устройство устанавливается в помещениях, где находятся люди.
Высокая скорость коммутации.
Продолжительный ресурс, обусловленный отсутствием износа механической и электрической части.
Постоянное выходное сопротивление, которое не меняется в течение срока эксплуатации. Кроме того, контактные группы не подвержены окислительным процессам.
Нет резких изменений напряжения в процессе переключения.
Нет искр, что расширяет сферу применения. Его установка допускается на объектах, где имеются повышенные риски взрывов и появления пожара.
Низкая чувствительность к внешним факторам, к примеру, появлению магнитных полей, вибрациям, повышенному уровню пыли или магнитным полям.
Высокий уровень сопротивления между выходом и входом.
Низкое потребление энергии.
Большое число коммутаций, которое не ограничивается производителем
В реальности оно достигает 109.
Его установка допускается на объектах, где имеются повышенные риски взрывов и появления пожара.
Низкая чувствительность к внешним факторам, к примеру, появлению магнитных полей, вибрациям, повышенному уровню пыли или магнитным полям.
Высокий уровень сопротивления между выходом и входом.
Низкое потребление энергии.
Большое число коммутаций, которое не ограничивается производителем. В реальности оно достигает 109.
Основные виды реле и их назначение
Производители настраивают современные коммутационные устройства таким образом, чтобы срабатывание происходило только при определенных условиях, например, при увеличении силы тока, поступающего на входные клеммы КУ. Ниже мы вкратце рассмотрим основные виды соленоидов и их назначение.
Электромагнитные реле
Электромагнитное реле – это электромеханическое коммутационное устройство, принцип действия которого основан на воздействии магнитного поля, созданного током в статичной обмотке, на якорь. Этот вид КУ разделяется собственно на электромагнитные (нейтральные) устройства, которые реагируют лишь на значение тока, подаваемого на обмотку, и поляризованные, работа которых зависит как от токовой величины, так и от полярности.
Принцип работы электромагнитного соленоида
Используемые в промышленном оборудовании электромагнитные реле находятся на промежуточной позиции между сильноточными устройствами (магнитными пускателями, контакторами и т.д.) и слаботочным оборудованием. Наиболее часто данный вид реле применяется в цепях управления.
Реле переменного тока
Срабатывание этого вида реле, как видно из названия, происходит при подаче на обмотку переменного тока определенной частоты. Данное коммутирующее устройство для переменного тока с контролем перехода фазы через ноль или без такового, представляет собой блок из тиристоров, выпрямительных диодов и управляющих схем. Реле переменного тока могут быть выполнены в виде модулей на основе трансформаторной или оптической развязки. Данные КУ применяются в сетях переменного тока с максимальным напряжением 1,6 кВ и средним током нагрузки до 320 A.
Промежуточное реле 220 В
Иногда работа электросети и приборов не возможна без использования промежуточного реле на 220 В. Обычно КУ данного типа применяется, если необходимо разомкнуть или разомкнуть разнонаправленные контакты цепи. К примеру, если используется осветительный прибор с датчиком движения, то один проводник присоединяется к сенсору, а другой подводит электроэнергию к светильнику.
Реле переменного тока широко применяются в промышленном оборудовании и бытовой технике
Работает это таким образом:
- подача тока на первое коммутационное устройство;
- от контактов первого КУ ток поступает на следующее реле, которое имеет более высокие характеристики, чем у предыдущего и способно выдерживать токи с высокими значениями.
С каждым годом реле становятся эффективней и компактней
Функции малогабаритного реле переменного тока с напряжением 220 В весьма разнообразны и широко используются в качестве вспомогательного устройства в самых различных областях. Данный вид КУ применяется в тех случаях, когда основное реле не справляется со своей задачей или же при большом количестве управляемых сетей которые уже не в состоянии обслужить головное устройство.
Промежуточное коммутационное устройство применяется в промышленном и медицинском оборудовании, транспорте, холодильном оборудовании, телевизорах и прочей бытовой технике.
Реле постоянного тока
Реле постоянного тока делятся на нейтральные и поляризованные. Отличие между ними состоит в том, что поляризованные КУ постоянного тока чувствительны к полярности подаваемого напряжения. Якорь коммутационного устройства меняет направление движения в зависимости от полюсов питания. Нейтральные электромагнитные реле постоянного тока не зависят от полярности напряжения.
Электромагнитные КУ постоянного тока в основном используют, когда нет возможности подключения к электрической сети переменного тока.
Четырехконтактное автомобильное реле
К недостаткам соленоидов постоянного тока относят необходимость использования блока питания и более высокую стоимость в сравнении с КУ переменного тока.
Данное видео демонстрирует схему подключения и объясняет принцип работы 4 контактного реле:
Watch this video on YouTube
Электронное реле
Электронное реле управления в схеме прибора
Разобравшись с тем, что такое токовое реле, рассмотрим электронный тип этого устройства. Конструкция и принцип действия электронных реле практически те же, что и в электромеханических КУ. Однако, для выполнения необходимых функций в электронном устройстве используется полупроводниковый диод. В современных транспортных средствах большинство функций реле и переключателей выполняют электронные релейные блоки управления и на данный момент невозможно полностью от них отказаться. Так, например, блок электронных реле позволяет контролировать расход энергии, величину напряжения на клеммах аккумуляторных батарей, управлять системой освещения и т.д.
Контакты реле.
В зависимости от конструктивных особенностей контакты промежуточных реле бывают нормально разомкнутые (замыкающие), нормально замкнутые (размыкающие) или перекидные.
3.1. Нормально разомкнутые контакты.
Пока напряжение питания не подано на катушку реле, его нормально разомкнутые контакты всегда разомкнуты. При подаче напряжения реле срабатывает и его контакты замыкаются, замыкая электрическую цепь. На рисунках ниже показана работа нормально разомкнутого контакта.
3.2. Нормально замкнутые контакты.
Нормально замкнутые контакты работают наоборот: пока реле обесточено, они всегда замкнуты. При подаче напряжения реле срабатывает и его контакты размыкаются, размыкая электрическую цепь. На рисунках показана работа нормально разомкнутого контакта.
3.3. Перекидные контакты.
У перекидных контактов при обесточенной катушке средний контакт, закрепленный на якоре, является общим и замкнут с одним из неподвижных контактами. При срабатывании реле средний контакт вместе с якорем перемещается в сторону другого неподвижного контакта и замыкается с ним, одновременно разрывая связь с первым неподвижным контактом. На рисунках ниже показана работа перекидного контакта.
Многие реле имеют не одну, а несколько контактных групп, что позволяет осуществлять управление несколькими электрическими цепями одновременно.
К контактам промежуточных реле предъявляются особые требования. Они должны иметь малое переходное сопротивление, большую износоустойчивость, малую склонность к привариванию, высокую электропроводность и большой срок службы.
В процессе работы контакты своими токоведущими поверхностями прижимаются друг к другу с определенным усилием, создаваемым возвратной пружиной. Токоведущая поверхность контакта, соприкасающаяся с токоведущей поверхностью другого контакта называется контактной поверхностью, а место перехода тока из одной контактной поверхности в другую называется электрическим контактом.
Соприкосновение двух поверхностей происходит не по всей кажущейся площади, а лишь отдельными площадками, так как даже при самой тщательной обработке контактной поверхности на ней все равно будут оставаться микроскопические бугорки и шероховатости. Поэтому общая площадь соприкосновения будет зависеть от материала, качества обработки контактных поверхностей и усилия сжатия. На рисунке показаны контактные поверхности верхнего и нижнего контактов в сильно увеличенном виде.
В месте перехода тока с одного контакта в другой возникает электрическое сопротивление, которое называется переходным сопротивлением контакта. На величину переходного сопротивления существенное влияние оказывает величина контактного нажатия, а также сопротивление окисных и сульфидных пленок, покрывающих контакты, так как они являются плохими проводниками.
В процессе длительной работы поверхности контактов изнашиваются и могут покрываться налетами копоти, окисными пленками, пылью, непроводящими частицами. Также износ контактов может быть вызван механическими, химическими и электрическими факторами.
Механический износ происходит при скольжении и ударах контактных поверхностей. Однако главной причиной разрушения контактов являются электрические разряды, возникающие при размыкании и замыкании цепей в особенности цепей постоянного тока с индуктивной нагрузкой. В момент размыкания и замыкания на контактных поверхностях происходят явления плавления, испарения и размягчения контактного материала, а также перенос металла с одного контакта на другой.
В качестве материалов для контактов реле применяют серебро, сплавы твердых и тугоплавких металлов (вольфрам, рений, молибден) и металлокерамические композиции. Наибольшее применение получило серебро, обладающее малым контактным сопротивлением, высокой электропроводностью, хорошими технологическими свойствами и относительно невысокой стоимостью.
Следует помнить, что абсолютно надежных контактов нет, поэтому для повышения их надежности применяют параллельное и последовательное включение контактов: при последовательном включении контакты могут разорвать большой ток, а параллельное включение повышает надежность замыкания электрической цепи.
Описание и технические характеристики реле ЕЛ-11Е (380 Вольт, 50 Гц)
Реле ЕЛ-11Е имеет по одному нормально замкнутому, нормально-разомкнутому и перекидному контакту.
Устройство предназначено для контроля фаз в 3-фазной сети, работает на переменном напряжении 380 Вольт. На практике применяется для контроля наличия U и правильности симметрии.
Кроме того, реле могут применяться для проверки правильности чередования фазировки в системах 3-фазного напряжения и в других случаях.
Технические характеристики ЕЛ-11Е и других модификаций серии.
К дополнительным плюсам стоит отнести контроль минимального и максимального U, функцию гистерезиса для 3-фазного тока.
Принципиальная схема показана ниже.
Условия эксплуатации промежуточного реле
Реле промежуточное можно использовать, если окружающая среда не является взрывоопасной, она не содержит токопроводящей пыли в больших концентрациях, которые снижают параметры до недопустимых пределов. Обязательным условием при этом является температура окружающего воздуха не выше пятидесяти пяти градусов. В пространстве во время работы реле может находиться в любом положении.
Надежно реле промежуточное работает и при возможных отклонениях напряжения питания в управляющей катушке в пределах до 1,25 Uном. В этом устройстве изоляция выдерживает в холодном состоянии испытательное напряжение в размере две тысячи вольт и переменный ток с частотой пятьдесят герц на протяжении одной минуты без пробоя и перекрытия по поверхности.
Как проверить электромагнитное реле
Работоспособность электромагнитного реле зависит от катушки. Поэтому в первую очередь проверяем обмотку. Ее прозванивают мультиметром. Сопротивление обмотки может быть как 20-40 Ом, так и несколько кОм. При измерении просто выбираем подходящий диапазон. Если есть данные о том, какая величина сопротивления должна быть — сравниваем. В противном случае довольствуемся тем, что нет короткого замыкания или обрыва (сопротивление стремится к бесконечности).
Проверить электромагнитное реле можно при помощи тестера/мультиметра
Второй момент — переключаются или нет контакты и насколько хорошо прилегают контактные площадки. Проверить это немного сложнее. К выводу одного из контактов можно подключить источник питания. Например — простую батарейку. При срабатывании реле потенциал должен появиться на другом контакте или исчезнуть. Это зависит от типа проверяемой контактной группы. Контролировать наличие питания также можно при помощи мультиметра, но его надо будет перевести в соответствующий режим (контроль напряжения проще).
Если мультиметра нет
Не всегда под рукой есть мультиметр, но батарейки есть почти всегда. Давайте рассмотрим пример. Есть какое-то реле в герметичном корпусе. Если знаете или нашли его тип, можно посмотреть характеристики по названию. Если данные не нашли или нет названия реле, смотрим на корпус. Обычно тут указывается вся важная информация. Напряжение питания и коммутируемые токи/напряжения есть обязательно.
Проверка обмотки электромагнитного реле
В данном случае имеем реле, которое работает от 12 V постоянного тока. Хорошо если есть такой источник питания, тогда используем его. Если нет, собираем несколько батареек (последовательно, то есть одну за одной), чтобы суммарно получить требуемое напряжение.
При последовательном соединении батареек их напряжение суммируем
Получив источник питания нужного номинала, подключаем его к выводам катушки. Как определить где выводы катушки? Обычно они подписаны. Во всяком случае, есть обозначения «+» и «-» для подключения источников постоянного питания и знаки для переменного типа таких «≈». На соответствующие контакты подаем питание. Что происходит? Если катушка реле рабочая, слышен щелчок — это притянулся якорь. При снятии напряжения он слышен снова.
Проверяем контакты
Но щелчки — это одно. Это значит, что катушка работает, но надо еще контакты проверить. Возможно они окислились, цепь замыкается, но сильно падает напряжение. Может они стерлись и контакт плохой, может, наоборот, закипели и не размыкаются. В общем, для полноценной проверки электромагнитного реле необходимо еще проверить работоспособность контактных групп.
Проще всего объяснить на примере реле с одной группой. Они обычно стоят в автомобилях. Автолюбители называют их по числу выводов: 4 контактные или 5 контактные. В обоих случаях там всего одна группа. Просто четырех контактное реле содержит нормально замкнутый или нормально разомкнутый контакт, а пятиконтактное — переключающую группу (перекидные контакты).
Электромагнитное реле 4 и 5 контактное: расположение контактов, схема подключения
Как видите, питание подается в любом случае на выводы, которые подписаны 85 и 86. А к остальным подключается нагрузка. Для проверки 4-контактного реле можно собрать простейшую связку из маленькой лампочки и батарейки нужного номинала. Концы этой связки прикрутить к выводам контактов. В 4-контактном реле это выводы 30 и 87. Что получится? Если контакт на замыкание (нормально разомкнутый), при сработке реле лампочка должна загореться. Если группа на размыкание (нормально замкнутый) должна потухнуть.
В случае с 5-контактным реле схема будет чуть сложнее. Тут потребуется две связки из лампочки и батарейки. Используйте лампы разного формата, цвета или каким-то образом их разделите. При отсутствии питания на катушке у вас должна гореть одна лампочка. При срабатывании реле она гаснет, загорается другая.
Параметры
У каждого отдельного промежуточного реле есть определенные технические характеристики. Рассмотрим их на примере отдельных моделей.
ПЭ-46, ПЭ-46-1:
| Тип | Электромагнитное двухпозиционное |
| Нижний ток срабатывания при напряжении 24/110, А | 0,02/0,01 |
| Количество циклов включения-выключения | 150 000 |
| Степень защиты | IР40 |
| Климатические условия по ГОСТ 15150-69 | От -40 до +50 |
РК-4Р с розеткой:
| Тип | Электромагнитное, трехпозиционное |
| Срабатывание, А | до 16 |
| Рабочее напряжение, В | От 12 (AC) в зависимости от модели 230 до |
| Износостойкость | 100 000 |
| Защита | IР40 |
| Количество контактов | 3 – замыкающий, размыкаемый, переключающий |
| Климатическое исполнение | От -40 до +40 |
РПГ – это особенный вид промежуточных реле, которые называются герконовые, чаще всего их подключение производится в промышленных условиях. Стандартно герконовое реле используется в сложных автоматических цепях с напряжением от 16 до 42 Вольт, помогает контролировать выпрямленный трехфазный ток, могут контролировать микропроцессорное производство.
Маркировка этого типа расшифровывается иначе, чем у обычного устройства. РПГ-Х1-ХХ-Х-Х-ХХ:
- РПГ – на герконах;
- Х – вид установки проводов (винтовое крепление, спайка);
- 1 – вид геркона;
- ХХ – контакты, может быть от 1 до 10;
- Х- обмотки (данные приборы бывают однообмоточными или двухобмоточными);
- Х – количество однотипных промежуточных устройств в корпусе;
- ХХ – исполнение по климату.
МКУ являются одними из первых реле, которые использовались для коммутирования отдельных проводов на производственных автоматизированных работах. Оно относится к нейтральным двухпозиционным устройствам для контроля сигнальных цепей. Принцип работы отличается от классического за счет использования дополнительной магнитной полосы внутри корпуса.
Фото — ЭТК Урал
Плоский якорь и Ш-сердечник образуют сильную магнитную часть, визуально схема немного напоминает реле стартера ВАЗ. Сердечник изогнут особенным образом, позволяющим разделить его на две отдельные части, описанные ниже. В сердечнике устанавливается катушка с пластмассовым корпусом. Сердечник разделяется на несколько групп контактов. С правой стороны детали устанавливаются полюса, на них расположен медный виток, замкнутый накоротко. У этой серии усиленная магнитная система, она при помощи винтового крепления установлена на плате. В это же время, у левой части сердечника установлен якорь и его ограничитель. Он производится из легированного листового стального проката.
Это промежуточное электромагнитное реле 220в можно установить на дин рейку.
Параметры работы МКУ:
| Напряжение катушки, В | От 12 до 220 у постоянного тока и 16 – 380 у переменного |
| Номинальный ток, А | 5 |
| Количество контактов | От 2 |
| Тип | Промежуточное многопозиционное |
Фото — РПЛ 122
Устройство типа РПЛ бывает нескольких исполнений. Наиболее популярна модель РПЛ-122:
| Напряжение изоляционного покрытия, В | 660 |
| Рабочий ток, А | 16 |
| Мощность, необходимая для работы катушки, Вт | 68 +/- 10 % |
| Износоустойчивость | 20 000 циклов |
| Допустимая частота включений | 3600 |
| Масса, кг, не более (винтовое крепление/крепление на стандартную рейку) | 0,32/0,35 |
Характеристики промежуточного реле Schneider Electric серии K:
| Ток, А | 10 |
| Максимально допустимое напряжение, В | 650 |
| Количество контактов | 4 |
| Тип | Электромагнитное многопозиционное |
РПУ-3М:
| Ток, А | 16 |
| Коммутационная износостойкость | 1 250 000 |
| Режимы | Продолжительный, прерывистый, кратковременный, комбинированный |
| Механическая износостойкость | 25 000 000 |
| Температура, °С | от -40 до +55 |
| Климатическое исполнение | У3, Т3, УХЛ3, УХЛ4 |
Купить нужное промежуточное реле Finder, ИЭК, ABB, CR-M можно в любом электротехническом магазине. Стоимость зависит от типа устройства. В среднем цена колеблется в пределах от нескольких десятков долларов до сотен.
Особенности монтажа пускателя
Неправильный монтаж магнитного пускателя, может иметь последствия в виде ложных срабатываний. Чтобы избежать этого, нельзя выбирать участки, подверженные вибрации, ударам, толчкам.
Конструкционно МП устроен так, что его можно монтировать в электрощите, но с соблюдением правил. Устройство будет работать надежно, если местом его установки будет поверхность прямая, плоская и расположенная вертикально.
Тепловые реле не должны подвергаться подогреву от посторонних источников тепла, что отрицательно скажется на функционировании устройства. По этой причине их нельзя размещать в местах, подверженных нагреву.
Устанавливать магнитный пускатель в помещении, где смонтированы устройства с током от 150 А, категорически нельзя. Включение и выключение таких устройств провоцирует быстрый удар.
Провода из меди до подключения нужно залудить. Если они многожильные, их концы перед лужением скручивают. У алюминиевых проводов концы зачищают надфилем, затем покрывают пастой или техническим вазелином
Чтобы не допустить перекоса пружинных шайб, находящихся в контактном зажиме пускателя, конец проводника загибают П-образно или в кольцо. Когда нужно подключить 2 проводника к зажиму, нужно чтобы их концы были прямыми и находились по две стороны зажимного винта.
Включению в работу пускателя должен предшествовать осмотр, проверка исправности всех элементов. Подвижные детали должны перемещаться от руки. Электрические соединения нужно сверить со схемой.
Параметры изделий
РП разного типа имеют свой набор параметров в отношении технических характеристик. Необходимость в тех или иных данных возникает исходя из задач, предъявляемых прибору. Основные характеристики, ответственные за нормальную работу реле:
- чувствительность;
- ток (напряжение) срабатывания, отпускания, удержания;
- коэффициент запаса;
- рабочий ток;
- сопротивление обмотки;
- коммутационная способность;
- габариты;
- электрическая изоляция.
РП – важная и неотъемлемая составляющая большинства цепей в энергетике. Разнообразие моделей свидетельствует о том, что такой коммутационный прибор способен в полном объеме выполнять множество функций в любой схеме.
Блок в салоне
Он находится под приборной панелью со стороны водителя и закрыт защитой крышкой.
p, blockquote 6,0,0,0,0 —>
p, blockquote 7,0,0,0,0 —>
Вариант 1
p, blockquote 8,0,0,0,0 —>
Схема
p, blockquote 9,0,0,0,0 —>
Обозначение p, blockquote 10,1,0,0,0 —>
| 1 | Реле электромагнитной муфты компрессора кондиционера |
| 2 | Реле очистителя омывателя заднего стекла |
| 3 | |
| 4 | Реле вспомогательных цепей зажигания |
| 5 | |
| 6 | Реле-прерыватель указателей поворота |
| 7 | Реле насоса омывателя фар |
| 8 | Реле прерывистого режима работы очистителя омывателя лобового стекла |
| 9 | Зуммер предупреждения об оставленных включенными габаритах |
| 10 | Перемычка (задний противотуманный фонарь) |
| 11 | Перемычка (звуковой сигнал) |
| 12 | Реле топливного насоса |
| 13 | Реле свечей накаливания |
| 14 | Реле подогревателя впускного коллектора |
| F1 | (10A) Левая фара — ближний свет, корректор фар-лев. |
| F2 | (10A) Правая фара-ближний свет, корректор фар-прав. |
| F3 | (10A) Лампа подсветки номерного знака |
| F4 | (15A) Очиститель заднего стекла |
| F5 | (15A) Очиститель омыватель лобового стекла, подогреватель форсунок омывателя лобового стекла |
| F6 | (20A) Электродвигатель вентилятора отопителя, реле кондиционера |
| F7 | (10A) Передние и задние габариты-правые |
| F8 | (10A) Передние и задние габариты — левые |
| F9 | (20A) Обогреватель заднего стекла |
| F10 | (15A) Задний противотуманный фонарь |
| F11 | (10A) Дальний свет-левая фара |
| F12 | (10A) Дальний свет- правая фара |
| F13 | (10A) Звуковой сигнал |
| F14 | (15A) Фонари заднего хода, зеркала заднего вида на дверях |
| F15 | (10A) Электрооборудование двигателя |
| F16 | (15A) Комбинация приборов |
| F17 | (10A) Лампы указателей поворота |
| F18 | (20A) Топливный насос, кислородный датчик |
| F19 | (30A) Реле электродвигателя вентилятора системы охлаждения |
| F20 | (10A) Стоп-сигналы |
| F21 | (15A) Лампы освещения салона, центральный замок, панель приборов, диагностический разъем |
| F22 | (10A) Аудиосистема, прикуриватель |
| F23 | (30A)ABS |
| F24 | (30A)ABS |
| F25 | (50A) Свечи накаливания |
Характеристики
Значимые для эксплуатации характеристики следующие:
Самодельный блок питания на 12 вольт: подбор компонентов и простые схемы для создания своими руками. 130 фото самодельных универсальных блоков
Как работает реле контроля напряжения: принцип работы защиты и нюансы подключения реле контроля для дома или квартиры
Что такое импульсное реле: принцип работы, виды, описание устройств и схемы подключения. 155 фото реле импульсного типа и видео инструкция по монтажу
- тип тока – переменный/постоянный;
- размеры реле;
- максимальная длительность работы реле;
- значение коммутационного тока;
- потребляемая мощность;
- рабочее напряжение;
- значения минимальной и максимальной рабочих температур;
- относительная влажность, концентрация пыли и уровень вибраций, при которых допустима эксплуатация реле.
Часть реле для удобства эксплуатации оснащена разъемами под DIN-рейки. Существует много вариантов расположения разъемов устройств для такого вида крепления.
Электромагнитные реле на схемах: обмотки, контактные группы
Особенность реле в том, что оно состоит из двух частей — обмотки и контактов. Обмотка и контакты имеют различное обозначение. Обмотка графически выглядит как прямоугольник, контакты разного таки имеют каждый свое обозначение. Оно отражает их название/назначения, так что проблем с идентификацией обычно не возникает.
Типы контактов электромагнитных реле и их обозначение на схемах
Иногда рядом с графическим изображением ставят обозначение типа — НЗ (нормально замкнутый) или НО (нормально открытый). Но чаще прописывают принадлежность к реле и номер контактной группы, а тип контакта понятен по графическому изображению.
Вообще, искать контакты реле надо по всей схеме. Ведь физически оно находится в одном месте, а разные его контакты являются частью разных цепей. Это и отображается на схемах. Обмотка в одном месте — в цепи подачи питания. Контакты разбросаны в разных местах — в цепях, в которых они работают.
Пример схемы на электромагнитных реле: контакты находятся в соответствующих цепях (см. цветовую маркировку)
Для примера посмотрите на схему с реле. Реле КА, КV1 и КМ имеют одну контактную группу, КV3 — две, KV2 — три. Но три — это далеко не предел. Контактных групп в каждом реле может быть и десять-двенадцать и больше. И схема на рисунке простая. А если она занимает пару листов формата А2 и в ней масса элементов…
