Что такое фанкойл: принцип работы и правила установки вентиляторного доводчика

Как это работает

Название прибора происходит от двух английских слов: “fan” — вентилятор и “coil” — змеевик. Эти основные элементы и обеспечивают работу устройства. Система с использованием таких устройств обычно применяется для организации мультизонального кондиционирования воздуха в больших помещениях.

Вентилятор прогоняет воздушные потоки через теплообменник. В змеевик теплообменника в зависимости от поставленной задачи поступает горячая или холодная вода. Воздух нагревается и распространяется по помещению. Одно из преимуществ использования вентиляторных доводчиков — это возможность не только обогревать и охлаждать воздух внутри помещения, но и разбавлять его свежими воздушными массами с улицы.

Этот вариант не сложно реализовать, если планируется использовать принудительную приточную вентиляцию.

Фанкойл представляет собой систему, которая состоит из вентилятора и теплообменника. Первый прогоняет воздух через второй, придавая потоку необходимую температуру

Фанкойл состоит из таких элементов, как:

• змеевик-теплообменник;
• вентилятор;
• фильтрационный блок.

В систему может быть включен только один теплообменник или сразу два, чтобы обеспечить легкий переход на другой режим работы. В последнем случае один контур подключают к чиллеру — холодильной машине, генерирующей поток холодной воды, а второй — к котлу отопления или другому аналогичному нагревательному прибору. Очень популярно сочетание фанкойлов с тепловым насосом.

Стоит отметить, что если принято решение использовать систему чиллер-фанкойл, то можно установить несколько фанкойлов в разных помещениях, а работать для них будет только один чиллер. Решение выглядит очень удобным для зданий, в которых требуется обслуживать большую площадь. Но при этом следует правильно рассчитать производительность чиллера в зависимости от количества и характеристик фанкойлов.

Системы типа «чиллер-фанкойл» используют для кондиционирования воздуха в больших зданиях, но они находят применение в частных домах, коттеджах и даже просторных квартирах

Для работы вентилятора следует обеспечить каждое устройство электропитанием. Блок фильтров необходим для очистки воздушных масс и оздоровления микроклимата внутри помещения. Каждый фанкойл снабжен системой управления, которая в зависимости от типа устройства может быть встроенной, удаленной или дистанционной.

Кроме того, для монтажа вентиляторных доводчиков понадобится набор соединительных муфт, изоляционные материалы и т.п. В обязательном порядке для системы этого типа устанавливается дренаж, чтобы обеспечить отведение сконденсировавшейся влаги.

Использование фанкойлов дает значительную свободу при проектировании системы. Всегда можно подобрать чиллер и/или котел с подходящей мощностью и установить нужное количество фанкойлов. Монтаж относительно недорог, поскольку для теплоносителя используются обычные водопроводные трубы.

Фанкойлы могут быть незаметными, они не портят интерьер. Потолочные модели скрывают за подвесными конструкциями, а настенные можно закрыть декоративной решеткой

Система занимает относительно немного места, при желании фанкойлы и ведущие к ним коммуникации можно полностью скрыть за подвесным потолком. Если рассматривать фанкойлы как альтернативу для сплит-системы, то они обладают важным преимуществом — позволяют сохранить внешний вид фасада неизменным.

Прибор для охлаждения и/или нагрева воды можно поставить на значительном расстоянии от фанкойлов. Если монтаж выполнен правильно и магистраль снабжена надежной теплоизоляцией, система будет работать эффективно. Это может оказаться удобным, особенно если здание имеет сложную планировку.

Настенные фанкойлы используют в качестве заменителя радиаторов. Их тоже устанавливают под окнами, чтобы компенсировать потери тепла в этих зонах

Насколько можно удалить фанкойл от источника тепла или холода? Это расстояние определяется мощностью насоса, который перемещает жидкий теплоноситель по трубам системы. Чем выше мощность насоса, тем больше может быть расстояние. Это существенно расширяет количество вариантов для установки как самих фанкойлов, так и котла и/или чиллера. Предельной цифрой считается 600 метров, а это более чем солидный показатель.

Систему фанкойлов можно использовать также в сочетании с таким экономичным и экологичным способом получения энергии как тепловой насос. При этом можно организовать не только одноконтурную, но и двухконтурную систему отопления, т.е. обеспечить дом горячей водой. Если система продумана и реализована правильно, то комфортная температура установится в помещении уже через пять минут после запуска.

Виды фанкойлов

Существует несколько классификаций, по которым можно разделить эти устройства для вентиляции. Если ориентироваться на количество применяемых теплообменников, то выделяют такие типы фанкойлов: двухтрубные и четырехтрубные. Первый вариант подходит для помещения, где возможно смешивание охладительного хладагента при работе прибора на нагрев и охлаждение. Устройства второй группы применяют там, где нельзя соединять хладагенты, например, когда это вода и этиленгликоль.

Настенный фанкойл

Такие агрегаты имеют декоративный корпус из пластика и их монтируют на стену. Они могут работать как на обогрев, так и на охлаждение, поскольку все зависит от вида системы. В большинстве случаев настенный вентиляторный доводчик служит некой альтернативой стандартным радиаторам водяной системы отопления. Агрегаты могут включать и дополнительные функции, например, осушение, увлажнение и очистку воздуха

Настенный фанкойл требует наименьших усилий при установке, но важно заранее продумать место, чтобы воздушный поток не создавал дискомфорта

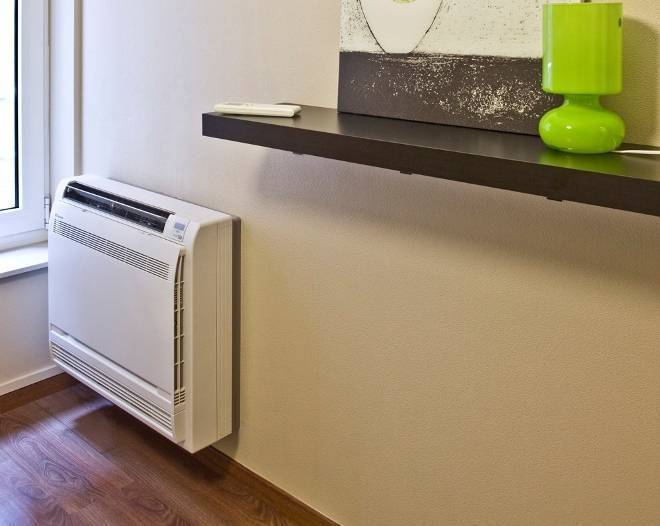

Напольный фанкойл

Устройства этой группы можно устанавливать на стену и под нее, но в большинстве случаев для него выбирают место под окнами вместо батареи. Подключение может проводиться двумя способами: в пол и стену. Кондиционер фанкойл направляет воздушный поток вдоль стены вверх. Если агрегат будет работать на отопление, то такое движение воздуха обеспечивает тепловую защиту окон и стен, а при охлаждении это будет снижать теплопритоки. Напольные приборы могут иметь встроенные или дистанционные органы управления.

Кассетный фанкойл

При помощи такого устройства можно получить равномерное распределение воздуха в двух и четырех направлениях.

1. Самые популярные модели выпускают в компактных корпусах размером 60х60 см, но если устанавливать более мощные варианты, то габариты будут больше.
2. Вентиляторный доводчик кассетного типа размещают на потолке и помещениях с большой площадью, например, в торговых центрах.
3. Для лучшего функционирования лучше воздуховоды присоединять к приточной вентиляции.
4. Чтобы холодный воздух перемещался с комфортной скоростью, прибор должен находиться на высоте минимум 2,7 м от пола.
5. Когда установка будет закончена, то фанкойл закрывают фальш-панелью.
6. Что касается холодопроизводительности, то она не больше 5-ти кВт.
7. К преимуществам этого типа фанкойла относят простую систему отведения образующегося конденсата, которая создана на основе дренажных насосов.

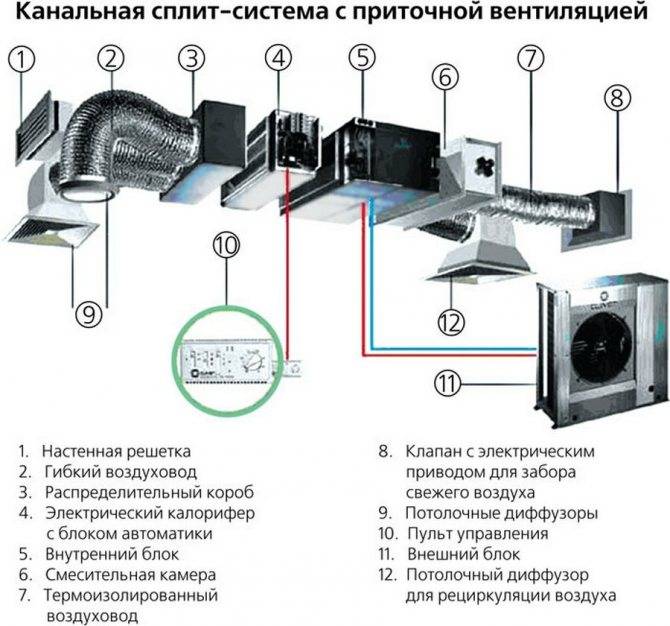

Канальный фанкойл

Приборы этой группы имеют скрытую установку и внешне они похожи на внутренние блоки канальных сплит-систем. Наружу выводятся только декоративные решетки, а все составные части скрыты в потолке или стене. Такие вентиляторные конвекторы отличаются от канальных тем, что можно создать сеть воздуховодов, которые обеспечивают подачу воздуха сразу из нескольких решеток, благодаря чему можно охладить и прогреть воздух сразу в нескольких помещениях.

1. Канальные фанкойлы устанавливаются преимущественно в административных, общественных и офисных зданиях.
2. Устройства обладают широким диапазоном холодопроизводительности, поэтому выбрать есть из чего.
3. Стоит отметить важную техническую характеристику – напор встроенного вентилятора. Есть приборы высоко- и низконапорного типа. Благодаря этому можно обеспечить холодным воздухом помещения, которые расположены близко и отдаленно от агрегата.

Встроенные фанкойлы

Подобные устройства можно найти среди настенных и потолочных моделей. Чаще их устанавливают в подвесном или натяжном потолке. Встроенные комнатные фанкойлы привлекательны тем, что устройство максимально скрыто, то есть видна только решетка, через которую выходит воздух. Благодаря этому техника не портит дизайн помещения и не нарушает его гармоничность.

Универсальный фанкойл

Приборы этого типа могут устанавливаться как в горизонтальном, так и в вертикальном положении. Если сравнить внешний вид, то он такой же, как и внутренний блок обычного кондиционера, но по функциям отличия все же имеются: в теплообменнике циркулирует жидкость и имеется трехходовой клапан, отвечающий за подачу хладагента или теплоносителя. Для кондиционирования фанкойл устанавливается в большинстве случаев в помещении без подвесных потолков. В основном показатели холодопроизводительности находятся на уровне от 1 до 8 кВт.

Преимущества

Чиллер-фанкойл отличается от аналогичных систем тем, что она:

• Проста в обслуживании. Фильтры легко чистить и можно быстро поменять
• Можно обслуживать большое число потребителей, то есть помещения, в которых установлены фанкойлы. Количество их определяется мощностью агрегата, чиллера.
• Устройство, нагревающее или охлаждающее теплоноситель, чиллер, установлено в одном месте. А это означает, что для его размещения не нужно много места.
• Если трубы имеют качественную теплоизоляцию, а носитель тепла, — высокую теплоемкость, то расстояние до помещений, в которых производится кондиционирование, от чиллера не имеет значения. Устанавливать его можно на значительном удалении. В случае использования газа это преимущество исчезает.
• Невысокая стоимость монтажных работ. Она обусловлена использованием в системе обычных труб, стандартной запорной арматуры, простой автоматики.
• Экологически чистая. Теплоноситель – вода или смешанный с водой этиленгликоль. Последний хоть и токсичен, но отравиться им можно только при длительном вдыхании его паров. Но при первом же попадании вовнутрь организма он вызывает мучительный кашель и вынуждает покинуть помещение. Хладагент, который и представляет определенную опасность, обращается только в чиллере. А он монтируется либо на чердаке, либо, если устройство выполнено в виде моноблока — на крыше.
• Систему можно применять вместе с вентиляцией, предпочтительней с приточно-вытяжного типа, и с отоплением.
• Сравнительно невысокая стоимость самой системы.

Классификация

Фанкойлы делятся на 3 класса:

• Универсальные (настенные, напольные и потолочные).
• Канальные.
• Кассетные.

Независимо от класса могут изготавливаться в двух- и в четырехтрубном исполнении. Категория определяется в зависимости от того, разрешено ли в помещении смешивать хладагенты, которые используются для охлаждения и нагрева. Если можно, устанавливают двухтрубный фанкойл, если нельзя — четырехтрубный.

Универсальные фанкойлы

Предназначены для установки в горизонтальном или вертикальном положении. По внешнему виду практически не отличаются от внутреннего блока обычного бытового кондиционера, однако при этом имеют функциональные отличия:

• в теплообменнике осуществляется циркуляция жидкости;
• установлен трехходовой клапан, регулирующий подачу хладагента или теплоносителя.

Обычно устанавливают в помещениях без подвесных потолков. Для монтажа используют разнообразный крепеж и установочные элементы (ножки, кронштейны и пр.), тип которых определяется вариантом исполнения.

Холодопроизводительность большинства универсальных фанкойлов невелика — от 1 до 8 кВт. Устройства большей мощности выглядят громоздкими и непривлекательными для открытой установки.

Четырехтрубные агрегаты предназначены для установки под окна. Их подключают к системам кондиционирования и центрального отопления. В зимнее время года установленный под окнами квартиры фанкойл кондиционирует и обогревает воздух, выполняя роль батареи отопления.

Кассетные фанкойлы

Обеспечивают равномерное распределение кондиционированного воздуха в 2-х или 4-х направлениях. Предназначены для размещения в подпотолочном пространстве помещений большой площади, например, торговых и выставочных залов. Для достижения большего эффекта рекомендуется подключать воздуховоды приточной вентиляции.

Чтобы обеспечить комфортную скорость перемещения холодного воздуха, необходимо устанавливать кассетные фанкойлы на высоте не менее 2,7 м от пола. По завершении монтажных работ место установки закрывается декоративной фальш-панелью оригинального дизайна.

Чаще всего холодопроизводительность кассетных устройств не превышает 5-ти кВт. Выпускаются они в компактных корпусах с габаритными размерами 600х600 мм. Более мощные устройства имеют габариты 800х800 мм, 850х850 мм и 600х1200 мм.

Преимущество кассетных фанкойлов — простая система отведения образовавшегося конденсата, созданная на базе встроенных дренажных насосов.

Канальные фанкойлы

Устройство канального фанкойла Устройства скрытой установки, внешне напоминающие внутренние блоки канальных сплит-систем. Составные части полностью скрыты за подвесным потолком. Наружу выступают только декоративные решетки. От кассетных фанкойлов канальные агрегаты отличаются возможностью создания сети воздуховодов, обеспечивающих подачу воздуха из нескольких решеток. Это дает возможность организовать охлаждение или обогрев в нескольких помещениях.

Используются преимущественно для кондиционирования административных и общественных зданий, а также офисных центров, планировка которых напоминает офисы Open Spase. При этом воздух, подаваемый по воздуховодам через большое количество решеток, равномерно распределяется по всем помещениям.

Достоинство канальных агрегатов — широкий диапазон холодопроизводительности, который находится в пределах от 1 до нескольких сотен кВт.

Одной из важнейших технических характеристик канальных фанкойлов является напор встроенного вентилятора. Существуют агрегаты высоко- и низконапорного типа. Если решетки, через которые подается воздух, размещены в непосредственной близости от фанкойла, выбирают устройство с низконапорным вентилятором. Когда существует разветвленная сеть воздуховодов, обеспечивающая кондиционирование воздуха на большом удалении от фанкойла, нужен агрегат с высоконапорным вентилятором. Однако такие устройства отличаются большими габаритами и высоким уровнем шума.

Плюсы и минусы применения фанкойла

Агрегаты имеют немало достоинств, обеспечивших им широкое применение в помещениях:

1. Обеспечивают лучшую циркуляцию воздуха по сравнению с радиаторами отопления.
2. Фанкойл позволяет уменьшать температуру теплоносителя.
3. Система даёт возможность производить тамбурное отопление выходов из зданий с большим потоком людей.
4. В разводке коммуникаций подобных систем используются водопроводные теплоизолированные трубы. Выбирать фанкойл нужно из расчёта тепловой мощности для централизованного поддержания заданной температуры.
5. Благодаря размещению громоздких чиллеров на улице или чердаке происходит экономия полезной площади.
6. Фанкойл обеспечивает свободное регулирование температуры в большом количестве помещений.
7. Минимальные риски возникновения аварийных ситуаций.
8. Экологическая безопасность за счёт отсутствия в использовании фреона в качестве хладагента.

Какой приобрести фанкойл и как выбрать, проконсультируют профессионалы климатической компании. Большое значение имеют такие параметры, как мощность, размеры, производительность, схемы подключения, длина воздушной струи. Инженеры в процессе консультации продемонстрируют фото агрегатов различных производителей.

Фанкойл имеет один недостаток — иногда появляется небольшой шум при функционировании встроенного в прибор вентилятора. Инженерно-технические работники, осуществляющие монтаж климатического оборудования, рекомендуют приобретать модели с усиленной шумоизоляцией. Перед эксплуатацией необходимо правильно настроить аппарат на обогрев и охлаждение воздуха.

Этапы выполнения монтажных работ

Работы по установке фанкойлов можно условно разделить на несколько этапов:

1. Правильный выбор места монтажа.
2. Крепление устройства к ограждающим конструкциям.
3. Создание узла обвязки.
4. Прокладка трубопровода для подачи и отвода рабочих жидкостей.
5. Монтаж и подключение дренажной системы.
6. Подключение электропитания и системы управления.
7. Проверка герметичности системы.
8. Настройка работы.

Несмотря на разницу в конструкции, работы по монтажу фанкойлов производятся практически одинаково.

Следует понимать, что от грамотного монтажа фанкойлов напрямую зависит качество и долговечность работы всей системы, поэтому доверить выполнение таких работ лучше всего профессионалам

Обращаясь в фирму по установке и обслуживанию такой климатической техники, следует обратить внимание на опыт специалистов и наличие в компании необходимого оборудования

Общие правила по монтажу чиллера

• Оборудование должно соответствовать критериям проекта инженерной сети в части мощности, конструкции и места установки
• В процессе монтажа чиллера доступ к оборудованию может быть только у технических специалистов монтажной бригады
• Приемка оборудования должна выполняться с особой тщательностью – нельзя допустить к монтажу прибор с дефектами/поломками
• Подъем и перемещение чиллера в место постоянной дислокации – только крановым оборудованием, наклон более 150 недопустим
• В агрегат можно заливать только предписанные производителем жидкости – воду, растворы этилен- или пропиленгликоля концентрацией до 50%
• Соблюдение инструкции от производителя и правил техники безопасности – обязательно
• Вокруг чиллера после монтажа должно оставаться свободное пространство для доступа обслуживающего персонала

Конструктивные особенности

Фанкойл канальный может иметь различные конструктивные особенности, однако наиболее часто модели состоят из фильтрующего элемента, теплообменника, вентилятора, нагревательного электрического элемента и пульта управления оборудованием. Что касается фильтра, то он способен предохранять систему от попадания внутрь посторонних частиц, которые могут проникнуть вместе с воздушными массами. Теплообменник позволяет эффективно охлаждать или нагревать воздух, что будет зависеть от установленного режима работы оборудования в определенный момент. Вентилятор обеспечивает поток воздуха, который нагнетается через теплообменник.

Двухтрубные и четырехтрубные системы

Монтажники при установке вентиляторного доводчика рекомендуют четырехтрубную систему, потому что она универсальна. Все процессы контролируются чиллером – и отопление, и охлаждение.

Если сначала была установлена двухтрубная упрощенная система, впоследствии можно провести еще один контур и подключить трубы к нагревательному элементу. Чтобы провести дополнительный контур, придется разбирать потолок, что не всегда удобно. Второй контур становится независимым от чиллера, так как подключен к котлу.

Плюсы систем:

1. Вентилятор имеет датчик температур и работает с разной интенсивностью в соответствии с установками чиллера.
2. Минимальный риск аварии. На трубопроводах имеется запорная арматура, препятствующая заливанию.
3. Все вредные вещества находятся в чиллере, который обычно монтируется вне помещения. Система экологически чистая.
4. Устанавливается неограниченное количество внутренних блоков. Главное, чтобы их суммарная мощность не превосходила мощность чиллера.
5. Возможность подключить подачу свежего воздуха с улицы.

Минусы:

1. Избавиться от шума, создаваемого вентиляторами, полностью не удастся. Единственный выход – организация звукоизоляции.
2. Высокая стоимость оборудования.
3. Большой объем подготовительных наладочных работ.

Далее нужно выбирать, какой тип фанкойла целесообразно устанавливать в помещении.

Какими бывают фанкойлы

Тип фанкойла зависит от задач, которые необходимо решить с его помощью. Различают двухтрубные и четырехтрубные устройства. Первые могут работать только на нагрев или охлаждение, вторые способны решать оба задания. К четырехтрубным фанкойлам параллельно подключают и нагреватель, и чиллер. Режим работы системы выбирают в зависимости от времени года и потребностей.

Проще всего установить напольный вариант фанкойла. Нагретый воздух будет поступать через аккуратную решетку, встроенную в напольное покрытие

Впрочем, существует вариант, когда двухтрубную систему используют для кондиционирования воздуха летом, а затем для обогрева — зимой. При этом систему переключают то на чиллер, то на котел с помощью специального клапана, смена режима работы системы выполняется вручную. Это довольно популярная версия, поскольку монтаж только двух труб выполнить значительно проще, чем вести четыре конструкции.

Переключение же режимов работы при использовании четырехтрубной системы может выполняться с пульта управления в автоматическом режиме. В зависимости от места установки различают фанкойлы:

• напольные;
• настенные;
• напольно-потолочные;
• потолочные.

Назначение каждого вида устройств понятно из названия. Настенные фанкойлы чаще всего служат альтернативой обычным радиаторам водяной системы отопления. Их точно также устанавливают вдоль стен под окнами или в других подобных местах. Напольно-потолочные модели можно устанавливать и вверху, и внизу.

Кассетные фанкойлы удобны в монтаже, хорошо смотрятся в интерьере, их можно без проблем интегрировать в систему подвесного потолка

Кроме того, существуют кассетные и канальные конструкции фанкойлов. Устройства также могут быть корпусными или бескорпусными, предназначенными для скрытого монтажа. Это еще одно преимущество фанкойлов: они позволяют сделать систему отопления/кондиционирования практически незаметной.

Некоторые модели снабжены дополнительными функциями, например, системой забора свежего воздуха снаружи, возможностью электрического обогрева воздушных масс с помощью встроенных нагревательных элементов. Варианты организации системы управления также могут быть разными.

Настенные фанкойлы выглядят очень стильно, такое устройство можно повесить вместо кондиционера и управлять им с помощью дистанционного пульта

Что касается конкретных брендов, то самыми лучшими считаются фанкойлы производства Carrier и York. Отличные качества демонстрируют модели фирмы Trane, а также McQuay, это надежные устройства европейского производства. General climate представляет широкий модельный ряд фанкойлов в различной комплектации. А модели фирмы Daikin по отзывам владельцев, выглядят очень стильно. Среди недорогих изделий выделяются фанкойлы Aerotek — популярный китайский бренд.

Основные классы чиллеров

Условное разделение чиллеров на классы происходит в зависимости от типа холодильного цикла. По этому признаку все чиллеры можно условно отнести к двум классам — абсорбционным и парокомпрессорным.

Устройство абсорбционного агрегата

Абсорбционный чиллер или АБХМ для работы использует бинарный раствор с присутствующими в нем водой и бромидом лития — абсорбер. Принцип функционирования — поглощение хладагентом тепла в фазе преобразования пара в жидкое состояние.

Такие агрегаты используют тепло‚ выделяющееся при работе промышленного оборудования. При этом абсорбирующий поглотитель с температурой кипения значительно превышающей соответствующий параметр хладагента‚ хорошо растворяет последний.

Схема функционирования чиллера этого класса следующая:

1. Тепло от внешнего источника подводят к генератору, где оно разогревает смесь бромида лития и воды. При кипении рабочей смеси хладагент (вода) полностью испаряется.
2. Пар переносится в конденсатор и становится жидкостью.
3. Хладагент в жидком виде попадает в дроссель. Здесь он охлаждается‚ а давление падает.
4. Жидкость поступает в испаритель‚ где происходит испарение воды и поглощение ее паров раствором бромида лития — абсорбером. Воздух в помещении охлаждается.
5. Разбавленный абсорбент снова нагревается в генераторе, и цикл запускается повторно.

Такая система кондиционирования пока не получила широкого распространения‚ но она полностью созвучна с современными тенденциями‚ касающимися энергосбережения, поэтому имеет хорошие перспективы.

Конструкция парокомпрессионных установок

На базе компрессионного охлаждения функционирует большинство холодильных установок. Охлаждение происходит за счет непрекращающейся циркуляции‚ кипения при низких показателях температуры‚ давления и конденсации хладоносителя в системе замкнутого типа.

В конструкцию чиллера этого класса входят:

• компрессор;
• испаритель;
• конденсатор;
• трубопроводы;
• регулятор потока.

Хладагент циркулирует в замкнутой системе. Этим процессом управляет компрессор, в котором газообразное вещество с низкой температурой (-5⁰) и давлением 7 атм поддается компрессии при доведении температуры до 80⁰.

Сухой насыщенный пар в сжатом состоянии уходит в конденсатор, где происходит его охлаждение до 45⁰ при неизменном давлении и превращение в жидкость.

Следующий пункт на пути движения — дроссель (редукционный клапан). На этом этапе давление снижается от значения соответствующего конденсации до предела, при котором происходит испарение. Одновременно понижается и температура приблизительно до 0⁰. Жидкость частично испаряется и образовывается влажный пар.

На схеме изображен замкнутый цикл‚ по которому функционирует парокомпрессионная установка. В компрессоре (1) происходит сжатие влажного насыщенного пара до достижения им давления р1. В компрессоре (2) пар отдает тепло и трансформируется в жидкость. В дросселе (3) понижаются как давление (р3 – р4)‚ так и температура (T1-T2). В теплообменнике (4) давление (р2) и температура (T2) остаются неизменными.

Поступив в теплообменник – испаритель‚ рабочее вещество‚ смесь пара и жидкости‚ отдает холод теплоносителю и забирает тепло у холодильного агента‚ подсушиваясь одновременно. Процесс происходит при постоянных показателях давления и температуры. Насосы подают жидкость с низкой температурой к фанкойлам. Пройдя этот путь, холодильный агент возвращается в компрессор‚ чтобы снова повторить весь парокомпрессионный цикл.

Специфика парокомпрессионного чиллера

В холодное время чиллер может работать в режиме природного охлаждения — это называется фрикулинг. При этом теплоноситель охлаждает уличный воздух. Теоретически использовать свободное охлаждение можно при внешней температуре менее 7⁰С. На практике оптимальная температура для этого 0⁰.

При настройке на режиме «тепловой насос» чиллер работает на отопление. Цикл претерпевает изменения‚ в частности, конденсатор и испаритель обмениваются своими функциями. В этом случае теплоноситель нужно подвергать не охлаждению, а нагреву.

Наиболее простыми являются моноблочные чиллеры. В них компактно объединены в одно целое все элементы. Они поступают в продажу укомплектованными на 100% вплоть до заправки хладагентом

Этот режим наиболее часто используют в больших офисах‚ общественных зданиях‚ на складах.Чиллер является холодильным агрегатом, дающим холода больше в 3 раза, чем потребляет. Его эффективность как отопителя еще выше — он затрачивает электроэнергии в 4 раза меньше‚ чем дает тепла.

Где можно применять фанкойлы для нагрева

Все производители изготавливают чиллеры как для охлаждения, так и для нагрева воды, т.е., в большинстве случаев, они могут работать как в режиме охлаждения, так и в режиме нагрева воды, при этом температура воды, подаваемая в фанкойл для нагрева воздуха, обычно составляет +40…+55 ℃. Есть отдельные более дешёвые модели, работающие только на охлаждение или только на нагрев. Последние имеют особое название – тепловые насосы. Они устанавливаются в частных домах, коттеджах и обеспечивают нагрев воды не только для отопления, но и для сантехнических и хозяйственных нужд. В качестве внутренних приборов применяются фанкойлы различного типа. Быстрый нагрев воздуха, интенсивная принудительная его циркуляция и бесшумность ставят такие фанкойлы на самый высокий уровень среди всех возможных приборов обогрева. Фанкойлы могут применяться отдельно, независимо от чиллера. Такой вариант возможен, если есть какой-то другой источник нагрева воды (жидкости), которая направляется в фанкойлы. Температура воды (жидкости) в этом случае не должна превышать +70 ℃, иначе произойдет повреждение фанкойла.

На сегодняшний день неоспоримым фактом является то, что осуществлять отопление помещения с помощью бытовой, полупромышленной сплит-системы, а также любым видом промышленного кондиционера намного эффективнее, чем обычными электронагревателями. Однако, с понижением температуры наружного воздуха, эффективность уменьшается. Поэтому особенно хочется выделить использование системы чиллер-фанкойл для отопления помещения.

Как же происходит отопление фанкойлами? В этом направлении выделена специальная группа оборудования, предназначенная именно для обогрева и называется это оборудование — тепловые насосы. Надо отметить, что совершенно все типы фанкойлов (настенные , кассетные , канальные , напольно-подпотолочные) могут нагревать воздух, но надо иметь ввиду, что теплый воздух из фанкойла будет подниматься вверх и расположение фанкойла вверху будет давать плохой эффект для отопления. Это касается, в большей степени, канальных и кассетных фанкойлов. Для лучшей эффективности отопления следует подбирать фанкойлы с нижним расположением или с регулируемым выходом воздуха по высоте. Сама же возможность работы на отопления не зависит от конструкции фанкойла. Если фанкойл работает в паре с чиллером, который может работать для получения холода и тепла, то и фанкойл также может работать на нагрев воздуха. В случае, если чиллер предназначен только для работы на холод, то, соответственно, и фанкойл может работать только на охлаждение воздуха.

В большинстве случаев фанкойлы производятся двухтрубные, и они же имеют внутри фанкойла один теплообменник, и именно они чаще всего находят свое применение. Тем не менее, многие производители выпускают и четырехтрубные фанкойлы, которые имеют внутри два теплообменника и эти теплообменники могут работать каждый в своем режиме, независимо друг от друга. При этом каждый теплообменник подключается к своему чиллеру или любой другой системе, которая предварительно подготавливает (нагревает/охлаждает) воду для дальнейшей подачи ее в фанкойлы. Работа этих теплообменников происходит независимо друг от друга. В качестве такой системы для одного теплообменника можно использовать индивидуальный котел или подключится к центральному отоплению, если такое имеется, а другой подключить к чиллеру.

Такие фанкойлы имеют более широкие функциональные возможности, но и в этом случае такие четырехтрубные теплообменники можно использовать для нагрева воздуха. Эффективность от использования фанкойлов в качестве отопительных приборов намного выше, чем от использования обычных радиаторов отопления именно благодаря применению встроенных вентиляторов внутри фанкойла и более эффективных материалов, с точки зрения теплоотдачи, из которых изготавливается теплообменник.

Отопление при помощи систем кондиционирования (бытовой или полупромышленной сплит-системой) зарекомендовало себя как более эффективный способ по сравнению с традиционными радиаторами. Но такой способ работает, пока на улице не очень холодно. При значительном похолодании производительность обычного климатического оборудования падает. В этом случае на помощь приходит система чиллер-фанкойл.

Какими бывают четырехтрубные фанкойлы?

В основном четыре трубки для подключения имеют кассетные, канальные или настенно-подпотолочные модели. Установки, которые монтируются на стену, всегда оснащаются только двумя трубками. Помимо основных режимов работы существует множество дополнительных функций, которые осуществляет четырехтрубный фанкойл.

Кассетные модели оснащаются:

• ИК-пультом. Применяется для управления установкой. С его помощью меняется скорость и интенсивность подачи воздуха, включение и выключение дополнительных функций (автоматический поворот жалюзи, смена наклона заслонок, переключение режимов тепло/холод).
• Системой автоматики. Носит защитную функцию, регулируя работу и предохраняя от выхода из строя компоненты установки.
• Дренажной системой. При помощи насоса поднимает уровень конденсата.
• Электроприводом воздушных заслонок.
• Воздушными фильтрами для очистки воздуха от примесей и частиц пыли.

Также кассетные фанкойлы могут дополнительно комплектоваться проводным пультом управления и трехходовым клапаном. Данные модели устанавливаются в пространство между строительным и подвесным потолком. Выпускаются как стандартных, так и компактных габаритов. В одну систему могут быть включены несколько установок, что делает возможным обслуживание больших зданий с множеством изолированных помещений.

Канальный фанкойл

Монтаж оборудования осуществляется в межпотолочном пространстве. Установка может быть скрытой или открытой. Аппарат может иметь различную мощность (низко-, средне-, высоконапорные модели).

Помимо охлаждения или нагрева, установка осуществляет подмес свежего воздуха и его фильтрацию. Для управления оснащается электромеханическим термостатом. Также опционально приобретается трехходовой клапан, который обеспечивает регулировку производительности.

Канальные четырехтрубные фанкойлы применяются в маленьких по площади магазинах и внушительных производственных цехах, торговых комплексах, кинотеатрах, ресторанах.

Напольно-подпотолочный фанкойл

Применяется для поддержания комфорта в офисах, магазинах, номерах гостиниц, комнатах в частных домах с внушительной площадью и низкими потолками.

Подобные аппараты размещаются чаще под потолком. Также есть возможность напольного монтажа. В этом случае блок крепится вертикально у стены.

Напольно-подпотолочные модели работают в широком температурном диапазоне. Обладают возможностью поддерживать комфорт в помещении большой площади. Могут устанавливаться там, где для других моделей не нашлось места: на стене, под потолком, под окнами, над мебелью.
