Что нужно для проектирования вентиляции: нормативная база и порядок составления проекта

Типовой и индивидуальный подходы к проектированию

Так же, как и в любом другом направлении технического проектирования, при разработке вентиляции возможен как типовой, так и индивидуальный подходы к проектированию.

Типовые решения, как правило, применяются для общественных и производственных зданий, а также при разработке архитектурных проектов многоквартирных домов повышенной комфортности. Но сразу подчеркнём, что даже в этом случае проект нуждается в адаптации под специфику конкретного помещения.

Чаще всего воздухообменные системы разрабатываются в режиме «индивидуальное решение». Чтобы купить такой проект, необходимо заплатить более высокую цену, но при этом заказчик получает идеально согласованную и экономически эффективную воздухообменную установку.

Пример рабочего проекта вентиляции

Особенно актуален такой подход при проектировании вентиляции для частных коттеджей и небольших гостиниц, где высокую мощность силовых установок необходимо совместить с шумоизоляцией, а также обеспечить совместимость с действующей системой.

Рабочая документация (рабочий проект вентиляции, стадия «Р»)

для получения полного пакета проектной документации, т.е. создания рабочего проекта вентиляции, дополнительно разрабатываются:
добавляются в основной комплект чертежей:

• деталировка узлов основного вентиляционного оборудования (обвязка вентиляционных установок);
• структурная схема основного вентиляционного оборудования;
• деталировка узлов системы оконечного вентиляционного оборудования;
• габаритные размеры и зоны обслуживания вентиляционных трасс;
• примечания для монтажа системы вентиляции;

добавляются в пояснительную записку:

• расход тепла и установочную электрическую мощность вентиляционного оборудования;
• характеристики системы вентиляции (габариты, энергопотребление и т.д.);
• таблица расчетов воздухообмена по помещениям;
• проектирование автоматики системы вентиляции;

задание смежным системам (таблица интеграции);
аксонометрические схемы системы вентиляции;
спецификацию вентиляционного оборудования с деталировками;
лицензии и сертификаты на проектные и монтажные работы;
согласование проектных решений по вентиляции с архитекторами и дизайнерами.

Объем рабочего проекта вентиляции позволяет полностью реализовать спроектированную вентиляционную систему.

3 Основные этапы проектирования вентиляции

Проектирование и монтаж систем вентиляции – многогранный и трудоёмкий процесс, включающий в себя несколько последовательных этапов.

Задача первостепенной важности – сформировать грамотное техническое задание, ориентируясь на требования к системе воздуховодов для конкретного дома. В итоге должно сформироваться чёткое понимание того, какая именно система подходит под конкретный дом или квартиру.
Следующий этап – расчёт значения воздухообмена для каждого помещения

Лучше всего, если подсчётами «займется» специализированная программа, поскольку малейшие просчёты и недоработки чреваты возникновением племени, духоты и высокой влажности.

Определение размеров сечения воздуховода. Заниматься расчётными данными должен опытным специалист. Проектирование системы вентиляции может осуществляться на основе прямоугольных или круглых воздуховодов. Ключевой момент – для естественной вытяжки скорость перемещения «пятого океана» не должна быть больше 1м/ч. Что касается установок с механическим нагнетателем – до 5 м/с. Сечения каналов может определить специализированная программа, можно воспользоваться и табличными данными.

• После завершения всех расчётов, подготавливается принципиальная схема, на основании которой и будет формироваться итоговое тз. Основная схема разделяется на несколько отдельных, ориентируясь на нормативные документы, возможность применения клапанов разделения. Данный шаг необходим для того, чтобы нивелировать опасность быстрого распространения огня по воздуховодам при пожаре.
• Ни одна программа не в состоянии определить возможные сложности, которые с разной долей вероятности возникают в практических условиях. Монтаж вентиляции невозможно провести, не определившись с оборудованием будущей системы. Приборы должны отвечать расчётным данным и установленным требованиям (на основе акустического и аэродинамического расчёта). Затем необходимо грамотно определить участки, на которых будут установлены вытяжные и приточные агрегаты. Определяются оптимальные зоны для монтажа воздуховодов.

Абсолютно все проекты завершаются согласовательными мероприятиями. Несмотря на то, что каждая специализированная программа уже учитывает определенный перечень требований, необходимо провести комплексный анализ системы на предмет ее соответствия архитектурному решению, ТЗ, нормативным актам, законодательству.

Проектирование и расчет систем вентиляции с помощью спец программ

1. 1. VentCalc v.2. – с помощью этой программы можно произвести расчет вентиляции, при чем сделать это весьма быстро.
2. 2. VSV – с помощью данной программы можно произвести расчет вентиляционной сис-мы, аспирации и пневмотранспорта.
3. 3. Потолок – с помощью этой программы можно рассчитать отопительную сис-му, охлаждение калориферов и оборудования.
4. 4. RTI – с помощью данной программы можно осуществить расчет теплопотерь и инфильтрации помещений.
5. 5. STOL –  с помощью этой программы возможно произвести расчет воздухообмена на предприятиях и в заведениях общепита.

Рекомендуем вам посмотреть короткое видео, для понимания, как осуществляется проектирование с помощью программы

Необходимость составления проекта вентиляции

Вентиляция – это одна из важнейших систем жизнеобеспечения, и от правильной ее разработки и установки будет зависеть комфорт и свежесть воздуха в доме. Именно вентиляционные каналы обеспечивают круглогодичное обеспечение притока чистого воздуха без постоянного открывания окон, через которые в жилище попадает еще и пыль, аллергены, посторонние шумы.

В зависимости от функционального назначения здания и других факторов, различают простейшую вентиляцию, приточно-вытяжные системы с охлаждением притока, а также приточно-вытяжную вентиляцию с охлаждением притока и возможностью регулирования температуры по помещениям.

Составление грамотного проекта обеспечит долгую и надежную работу вентиляционного оборудования, а также комфорт и приятное пребывание в здании для людей.

Этапы проектирования вентиляции

В зависимости от сложности объекта содержание и объем проекта будет меняться, однако основными его элементами будут оставаться следующие пункты:

1. Технико-экономическое обоснование (технический проект). Это по сути предварительна стадия, на которой специалисты-проектировщики выезжают на объект для фиксирования необходимых исходных данных: назначение и функции здания или помещения, площадь объекта, количество людей, находящихся в нем.

На этом же этапе осуществляется подбор необходимого оборудования, его тип и основные характеристики. Также принимаются решения по оптимизации схемы взаимодействия вентиляции с другими инженерными системами.

1. Вторым шагом станет рациональное распределение имеющихся материальных средств на приобретение материалов и оборудование. Современный рынок предлагает широчайший выбор устройств и техники различных производителей с разной ценовой политикой.

Перед закупкой оборудования выполняются необходимые расчеты:

• Производительность по воздуху (м3/ч), для определения которой потребуется поэтажный план здания с указанием назначения и площади каждого помещения;
• Мощность калорифера, который работает только в холодное время года для обогрева здания. Для нахождения этого значения потребуется производительность, требуемая температурой воздуха на выходе системы, и минимальная температура окружающей среды.
• Рабочее давление, которое определяется исходя из технических параметров вентилятора, диаметра и типа воздуховодов, количества изгибов и переходов одного диаметра в другой, а также вида распределителей воздуха. То есть чем длиннее и сложнее трасса, тем большее давление должно создаваться вентилятором.
• Скорость потока воздуха. Значение данной величины будет зависеть от диаметра воздушных каналов.
• Уровень шума, который напрямую связан со скоростью воздуха: чем она больше, тем сильнее уровень шума.

После проведения всех расчетов, выполнения общих планов помещений и нанесением на них будущих вентиляционных каналов, рассчитывается бюджет проекта и составляется техническое задание на производство сопровождающей документации.

Каждый пункт проекта должен быть обязательно одобрен заказчиком и соответствующими инстанциями. Оформление проектной документации осуществляется строго согласно нормативным требованиям.

Состав проекта вентиляции

В конечном счете проектная документация системы вентиляции должна содержать такие элементы:

1. Пояснительную записку, в которую входят:

• обложка и титульный лист;
• краткое описание технических решений вентиляционных систем;
• техническое задание на прокладку вентиляционных трасс;
• характеристики системы вентиляции;
• расход тепла и мощность оборудования;
• значения воздухообмена по помещениям.

1. Комплект чертежей, содержащий:

• схемы распределения вентиляционного оборудования в венткамерах с отдельной деталировкой всех узлов и его структурной схемой;
• расстановку оконечных устройств, чертежи их основных узлов;
• планы размещения воздуховодов, трасс и других компонентов вентиляции;
• габариты и участки обслуживания коммуникаций;
• указания для установки системы.

1. Дополнительные данные для получения полного пакета проектной документации:

• таблица интеграции;
• лицензии, сертификаты на составление проекта и монтаж системы вентиляции;
• необходимые спецификации;
• аксонометрические схемы вентиляционной системы.

Для получения желаемого результата, то есть успешного и грамотного проекта, лучше всего обратиться в проектную компанию, где к каждому заказчику специалисты применяют индивидуальный подход и детально изучают все особенности конкретного объекта.

Как правильно писать техзадание

Исходные данные, на которые надо обратить внимание, есть в СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». Кроме того, часть информации можно почерпнуть из СП 60.13330.2012

Вы можете скачать образец ТЗ на проектирование вентиляции в формате Word, а здесь мы поясним каждый его пункт.

Шапка документа состоит из названия ТЗ, наименования и адреса объекта, ФИО и контактных данных заказчика.

1. Техническое задание. Содержит название объекта. Расчётные зимние и летние температуры воздуха внутри и снаружи помещения. В этом пункте указываются ссылки на строительные нормы и правила, используемые при составлении ТЗ.
2. Параметры объекта. Здесь приводятся основные данные, конструктивные особенности объекта, где планируется система вентилирования. Площадь, высота и тип потолков, материал пола. Площадь остекления, ориентация объекта по сторонам света.
3. Данные для расчета. Пункт содержит сведения о численности персонала и посетителей за смену или стуки, количестве оборудования, его основных параметрах. Указывается требуемая кратность воздухообмена.
4. Технические характеристики системы вентилирования. Указываются: тип приточно-вытяжной вентиляционной системы – с естественным или механическим побуждением; наличие или отсутствие установок для рекуперации; увлажнители воздуха; системы фильтрации. Даются схемы мест расположения оборудования для приточки и вытяжки.
5. Технические параметры системы кондиционирования. Содержит описание кондиционеров, типа хладагента. Указывается наличие или отсутствие внутренних блоков. При необходимости делается отметка о противопожарной сигнализации, автоматической системе дымоудаления.
6. Перечень документации, подлежащей сдаче Заказчику. Это может быть пояснительная записка, набор рабочих чертежей. Также отдельно выделяются локальные задания для группы строителей, теплотехников или электриков.
7. Обязательные приложения к техническому заданию. В этом пункте указывается список документов, которые должны быть приложен к ТЗ. Это могут быть планы и чертежи помещений, дополнительные схемы. Часто прикладываются копии паспортов на основное оборудование.
8. Примечания. Любые пожелания заказчика, не вошедшие в другие пункты.
9. Юридические адреса и реквизиты сторон. Нельзя указывать фактический адрес офиса или цеха.
10. Подписи сторон. В конце документа ставятся подписи, их расшифровка. Документ скрепляется печатями.

Все документы заверяются подписью заказчика.

Пример техзадания на расчет воздухообмена поможет предоставить проектировщику исчерпывающую информацию. Но без специальных знаний составить ТЗ сложно, можно запутаться, наделать ошибок.

В компании «Мега.ру» вам помогут составить качественное техническое задание, а также спроектировать систему вентилирования. В зону нашего охвата входит Москва, Московская область и ближайшие регионы. Если же вы из других областей, то мы готовы помочь с решением любого вопроса удаленно.

Вы можете связаться с нами несколькими способами, которые указаны на странице «Контакты».

Состав проекта

• разработка общей схемы: общие данные и характеристики оборудования
• выполнение расчёта теплопритоков и параметров воздухообмена
• пояснительную записку и технико-экономическое обоснование
• чертежи с нанесенными на них элементами
• аксонометрические схемы вентиляции и кондиционирования воздуха
• спецификации вентиляционного оборудования
• результаты программы подбора оборудования и спецификацию

При подборе оборудования используются компьютерные программы подбора оборудования, предоставляемые компаниями — производителями, что позволяет подбирать оборудование с оптимальным соотношением цены и качества, а также обеспечивать гибкость и технологичность внедрения.

Виды вентиляционных систем

Перед тем как начать монтаж системы, необходимо определиться с её видом. Выбор конкретного варианта зависит от назначения вытяжки и особенностей помещения.

Вентиляционная система бывает:

Выбор конкретного типа вентиляции, монтаж которого планируется выполнить своими руками, зависит от нескольких факторов: качества окружающей среды, конструкции дома, финансовой состоятельности владельца. В определённых ситуациях сбалансировать микроклимат возможно лишь при использовании дополнительных установок, а значит, наилучший эффект обеспечит только комбинированная вентиляционная система.

Правила составления проекта вентиляции

Полноценная работа вентиляционной системы напрямую зависит от точного вычисления технических параметров и грамотно составленного проекта циркуляции воздушных потоков в доме.

Разработка схемы размещения оборудования и разводки труб дает возможность заложить в проект каналы для вытяжки спертого воздуха. Кроме того, удобно будет отрегулировать высоту потолков в помещениях с учетом дополнительного пространства для прокладки отходящих труб.

Расчет вентиляции и аспирации необходимо проводить еще на этапе архитектурного планирования жилого объекта

Если же проводить монтаж вентиляции при перепланировке/реконструкции здания, нужно специально штробить стены под вентиляционные каналы или устанавливать массивные приставные шахты, которые выглядят совсем не эстетично.

Именно на этапе инженерного проектирования системы воздухообмена определяют базовые технические решения:

• способ распределения воздушных потоков в доме;
• тип вентиляции и вытяжных шахт;
• наличие фильтрационного оборудования.

Некоторые стройматериалы и ограждающие конструкции могут пропускать воздух без специальных приспособлений. Называют этот процесс активной естественной инфильтрацией, которую обязательно берут в расчет при разработке схемы теплоснабжения дома

На качество воздуха в жилых и подсобных помещениях влияет много факторов. При разработке проекта вентиляции, кроме конструктивных особенностей частного сооружения, учитывают разные общепринятые стандарты и объективные показатели. Также немаловажную роль в этом процессе играют персональные предпочтения владельца дома и доступный бюджет.

Проектирование вентиляционных систем выполняют по такому плану:

1. На начальном этапе составляют техническое задание.
2. Второй шаг – выбор оптимальной концепции воздухообмена в частном доме.
3. Следующий этап – разработка схемы с расчетом уровня, создаваемого вентиляцией, шума, расчет сечения и подбор воздуховодов с требуемыми параметрами.
4. Дальше следует подготовка чертежа для утверждения заказчиком.
5. Последний этап – окончательное оформление и сдача готовой схемы вентиляции.

Необходимо исключить ситуации, когда для проведения ремонтных работ или периодического осмотра оборудования придется демонтировать части строительных конструкций или декоративную отделку. Поэтому фильтры, нагреватели, вентиляторы и другие компоненты системы лучше разместить в специальном техническом помещении.

Это также решит проблему организации эффективной изоляции шума работающей вентиляционной установки.

В процессе разработки проектной документации нужно дополнительно изучить вопросы будущей эксплуатации и обслуживания вентиляционной системы.

Если не следовать шаблонам, а разработать индивидуальную концепцию обустройства вентиляции под конкретный строительный объект, можно обеспечить стабильную подачу чистого воздуха во все внутренние помещения и вытяжку загрязненного.

При разработке схемы вентиляции нужно акцентировать внимание на некоторых технических особенностях:

• объемы вытяжных и приточных воздушных масс должны быть сбалансированными;
• свежий и чистый воздух подается лишь в жилые комнаты, а отработанный – удаляется из подсобных помещений;
• не допускается объединение вытяжки из кухни и санузла в один вентиляционный канал;
• скорость течения воздушного потока в вытяжных трубах и магистральных воздуховодах не должна превышать отметку 6 м/с. На выходе из решетки максимальный показатель — 3 м/с;
• вентиляционные шахты, которые проходят по улице, нужно утеплять изоляционными материалами толщиной не меньше 5 см.

Правильный подход к устройству циркуляции воздушных масс поможет создать благоприятный и комфортный микроклимат в доме.

Этапы проектирования вентиляции

Следует различать этапы проектирования, которые проводят квалифицированные организации и проектировщики и этапы расчета и проектирования в процессе сделки между заказчиком и исполнителем, то есть последовательность работ.

Последовательность работ по заказу услуги проектирования следующая:

• утверждение технического задания с заказчиком;
• первоначальный расчет вентиляционной системы в зависимости от типа выбранного оборудования;
• подготовка принципиальной схемы;
• согласование с заказчиком нюансов и особенностей принципиальной схемы;
• внесение изменений заказчиком и дизайнером/архитектором;
• подготовка пакета чертежей, необходимой документации;
• подписание договора по предоставлению услуг.

Разберем этапы расчета и проектирования вентиляции

Расчет воздухообмена

Расчет воздухообмена производится по количеству людей и по кратности воздухообмена. Воздухообмен рассчитывается исходя из данных по:

• теплоизбыткам,
• влагоизбыткам,
• избыткам углекислого газа (СО2),
• санитарным нормам,
• нормативной кратности.

Исходя из расчета по количеству людей и по кратности, выбирается наибольшее значение, которое будет приравниваться к значению требуемого воздухообмена.

Приведем типовые значения производительности вентиляционных систем, взятые с последних наших объектов: • Для квартиры площадью 150м2— от 500 м³/ч; • Для коттеджа площадью 350м2 на — от 800 м³/ч; • Для офисов с «населением» в 30 человек — от 1800 м³/ч.

Аэродинамический расчет состоит из:

• определения потери давления на всех ветвях системы вентиляции;
• определения диаметра (сечения) воздуховодов;
• скорости движения воздуха на отдаленных участках.

Чтобы рассчитать площадь сечения воздуховодов, необходимы следующие данные: объем воздуха, который движется через воздуховод за единицу времени, также следует учитывать максимально допустимую скорость воздуха. Как показывает практика, для таких объектов, как квартиры и коттеджи, небольшие офисы, — скорость потока воздуха ограничивается на уровне 4-5 м/с.

Предоставляем формулу для расчета площади сечения воздуховода Sс = L * 2,778 / V, где Sс — расчетная площадь сечения воздуховода, см²; L — расход воздуха через воздуховод, м³/ч; V — скорость воздуха в воздуховоде, м/с; 2,778 — коэффициент для согласования различных размерностей (часы и секунды, метры и сантиметры).

Также предоставляем формулу для расчета фактической площади сечения воздуховода S = π * D² / 400 — для круглых воздуховодов, S = A * B / 100 — для прямоугольных воздуховодов, где S — фактическая площадь сечения воздуховода, см²; D — диаметр круглого воздуховода, мм; A и B — ширина и высота прямоугольного воздуховода, мм.

Наравне с аэродинамическим расчетом производится расчет акустический – уровень шума, который создается самой системой вентиляции. После выяснения расхода воздуха и производительности вентиляции, можно будет выбрать воздухораспределители и калорифер.

Для выбора мощности калорифера необходимо провести расчеты по такой формуле P = ΔT * L * Cv / 1000, где Р — мощность калорифера, кВт; ΔT — разность температур воздуха на выходе и входе калорифера,°С. L — производительность вентиляции, м³/ч. Cv — объемная теплоемкость воздуха, равная 0,336 Вт•ч/м³/°С.

Этот параметр зависит от давления, влажности и температуры воздуха, но в расчетах мы этим пренебрегаем.

Особенности вентиляции в частном кирпичном доме

В современных домах отдаётся предпочтение установке приточно-вытяжной вентиляции. Вытяжные каналы организуются в капитальных стенах минимальной толщиной 38 см. В одном строении их может быть от одного до трёх. Конкретный выбор зависит от архитектурных особенностей здания.

Особенности монтажа вентиляции в частном кирпичном доме заключаются в следующем:

• Рекомендованные параметры вентиляционного канала — 13 x 13 см. Формировать его лучше в процессе кладки стены.
• Входное отверстие из комнаты в канал располагают под потолком.
• Для выведения вытяжки на крышу возводится труба, высота которой должна быть не менее полуметра над коньком. Несоблюдение данного требования грозит нарушением тяги.
• Толщина стенок канала — 2,5 кирпича. Если они будут тоньше, то воздуховод начнёт быстро охлаждаться. В результате отработанный воздух перестанет выводиться наружу, а вовнутрь начнут затягиваться холодные уличные массы.

Вытяжной канал желательно располагать по центру строения. Для обеспечения беспрепятственного выхода воздуха, в дверях выпиливают переточные проходы либо оставляют 2-сантиметровую щель между дверью и полом

При установке системы вентиляции в частном доме может быть использован настенный вентилятор, зафиксированный в начале воздушного канала. Более прочным считается подшипниковый тип механизма, но во время работы он издаёт много неприятного шума. Устройства со втулками работают тише, да и стоят дешевле.

Основные этапы проектирования

Застройщикам очень важно знать и этот момент, чтобы лучше проконтролировать исполнение своего замысла. На каждом из этапов подготовки проекта требуется почти неизбежно содействие опытных специалистов

Чтобы отобрать их, нужно смотреть на уровень квалификации, проверять присутствие государственных сертификатов и других подтверждений грамотности исполнителя. Начать исполнитель должен с выполнения расчетов, которые покажут требуемые параметры воздухообмена во всех частях объекта. Раньше этого момента подбирать основные компоненты, продумывать схемы не имеет никакого смысла.

Определив ключевые характеристики будущей вентиляции, проектировщики делят ее условно на части. Такой ход помогает обеспечить наивысшую функциональность и добиться безопасности в работе системы. В отдельных секторах могут монтироваться обособленные противопожарные аппараты. Дополнительно при создании схем учитывается, какие опасные ситуации могут возникнуть. На этой стадии проектировщики обязаны продумать, как избежать проникновения загрязненного воздуха из одной части дома или производственного здания в другую.

Только затем приступают к отбору технических средств

Их характеристики анализируют, принимая во внимание техническое задание и выявленную ранее специфику объекта, условий его использования. Далее, наступает очередь формирования трехмерных моделей с использованием современного ПО

Убедившись, что все сделано правильно, модель преобразуют в плоскую схему. В таком виде она становится частью пакета документации, отдаваемого на проверку и регистрацию в государственных органах.

1 Выбор типа вентиляционных систем

Проектирование систем вентиляции начинается с предварительного этапа, в рамках которого владельцу объекта необходимо сделать выбор в пользу того или иного устройства. При этом учитываются особенности дома или квартиры, предполагаемые условия эксплуатации и прогнозируемая нагрузка.

Основные виды систем вентиляции

Традиционно выделяют 3 типа систем воздухообмена:

• приточная – когда идет поступление свежего воздуха;
• вытяжная – когда происходит отвод “грязного воздуха” из помещения;
• комбинированная – для вентиляции здания используется чистый воздух, с предварительным его забором с улицы, к которому «подмешивается» небольшая часть уже используемого, вытяжного.

Так же, каждый вид вентиляции может иметь искусственный или естественный вид поступления воздуха:

• естественный – когда воздух движется сам по себе, из-за перепада давления или гравитации;

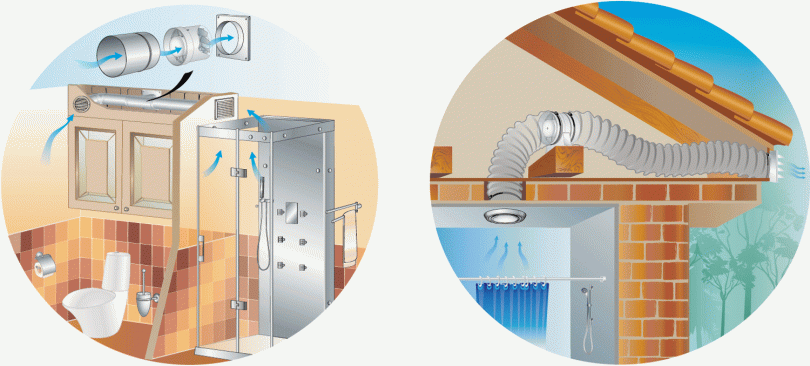

• искусственный – когда воздух движется благодаря приточным клапанам и вытяжным вентиляторам.

В 80% городских многоэтажек реализован естественный воздухообмен. Кислород проникает внутрь жилья через мелкие щели, отверстия, двери, открытые окна и форточки. Отвод загрязненных воздушных масс осуществляется через небольшие отдушины, расположенные в санузле и на кухне.

Рекомендуем к просмотру видео, которое подробно расскажет как устроена вентиляция в наших жилищах и ее разновидности

Компоненты установки подбирают таким образом, что они дополняли интерьер кухни, визуально перекликались по стилю, имели минимальное количество поворотов и углов. Самостоятельно подготовить проект вентиляции с механическими установками воздухообмена довольно сложно, поскольку для этого требуется специализированная теоретическая база, не говоря уже о практических навыках. Проще и выгоднее делегировать работы специалистам.
