Водопроводные медные трубы: маркировка сортамента, область применения, преимущества

Особенности отопления из медных труб

Для создания отопительных систем применяются трубы из меди исключительно круглого сечения. Хотя производители еще изготавливают прокат с прямоугольным и квадратным профилем. Изделия также выпускаются в толстостенном и тонкостенном исполнении.

Первый вариант трубной продукции производится с толщиной стенки от 0,8 мм до 10 мм при помощи сварки и бесшовного метода. У второго этот параметр равен 0,15-0,7 мм. При установке отопления медными трубами в основном применяется прокат, диаметр которого составляет минимум 3/8 дюйма. Независимо от размеров изделий системы отопления из меди имеют плюсы и минусы.

Преимущества

Медные элементы теплового контура здания эффективно обогревают строения с минимальными энергетическими затратами. Именно материал обеспечивает отопительным сетям существенные преимущества:

  • Большой срок службы, превышающий 50 лет.
  • Длительные временные периоды эксплуатации без ремонта и технического обслуживания.
  • Высокая коррозионная устойчивость, потому что стенки трубопроводов не способны пропускать воздух.
  • Способность выдерживать давление минимум в 30 атм.
  • Устойчивость перед ультрафиолетом.
  • Отсутствие взаимодействия с химическими элементами, в централизованной отопительной сети. При перемещении теплоносителя, в составе которого хлор. На внутренних медных поверхностях образуется тонкая защитная пленка, увеличивающая эксплуатацию.
  • Минимальная вероятность накоплений отложений внутри трубопровода, так как его стенки не имеют явной шероховатости. Эта особенность также влияет на снижение гидравлического давления. Поэтому для создания теплового контура применяются трубопрокат меньшего диаметра и используются менее мощные насосные агрегаты.
  • Не надо выполнять монтаж компенсаторов из-за небольшого коэффициента теплового расширения. Метровый отрезок трубопровода удлинится на 1 мм при увеличении температуры с 20⁰C до 90⁰C.
  • Высокая степень экологической чистоты.
  • Прекрасные антибактериальные свойства.
  • Привлекательная внешняя поверхность, позволяющая использовать системы из медных труб в качестве дизайнерских элементов интерьеров.
  • Небольшая масса благодаря минимальной толщине стенок медных труб. Метровый отрезок изделия диаметром 20 мм весит не более 0,6 кг. Небольшая толщина стенок повлияла также на увеличение внутреннего сечения. Оно больше по сравнению с аналогичными изделиями из других материалов.

Когда система создана из пластичных труб, то она способна выдерживать 6-кратное размораживание. Если же при ее монтаже использовались жесткие изделия, тогда сеть перенесет 3 цикла замерзания и оттаивания.

Высокая теплопроводность металла позволяет устанавливать меньшее количество радиаторов, если монтаж трубопроводов выполняется открытым способом.

Монтаж отопления

Пластичность меди способствует снижению количества фитингов, потому что прокат можно согнуть на требуемый угол руками при использовании специального инструмента.

Недостатки

Система отопления из медных трубопроводов также имеет целый ряд недостатков:

  • Вероятность появления коррозии на внешней поверхности.
  • При монтаже в стенах и в других конструкциях требуется применять теплоизоляционные материалы, чтобы снизить потери тепла.
  • На стенки трубопроводов могут негативно воздействовать блуждающие токи из-за высокой электропроводности материала.
  • Большая вероятность образования электрохимической коррозии, если медный прокат соединяется с трубами из других материалов.
  • Сложность монтажных работ особенно при использовании пайки.

Коррозия медиТеплоизоляция трубопровода

К трубопроводам из меди нужно бережно относиться и обеспечить для них защиту от механических воздействий. В противном случае изделия потеряют свою форму, потому что металл представляет собой мягкий материал.

Каких видов бывают медные трубы

Если необходимо обустроить медный водопровод, то при выборе материала следует отталкиваться от нескольких параметров: каким методом он изготовлен, показатель прочности и пластичности, габаритные размеры. Трубная арматура сейчас широко распространена, поэтому полезным будет навык расшифровывания маркировки.

Что касается вопроса «сколько стоит», то в случае с медной арматурой цена зависит от многих факторов: технология производства, габариты, компания-производитель и так далее.

Средняя стоимость изделий:

  • Для кондиционирования – от 100 рублей за метр;
  • Для водопровода – от 215 рублей за трубу;
  • Для отопления – от 260 рублей за метр.

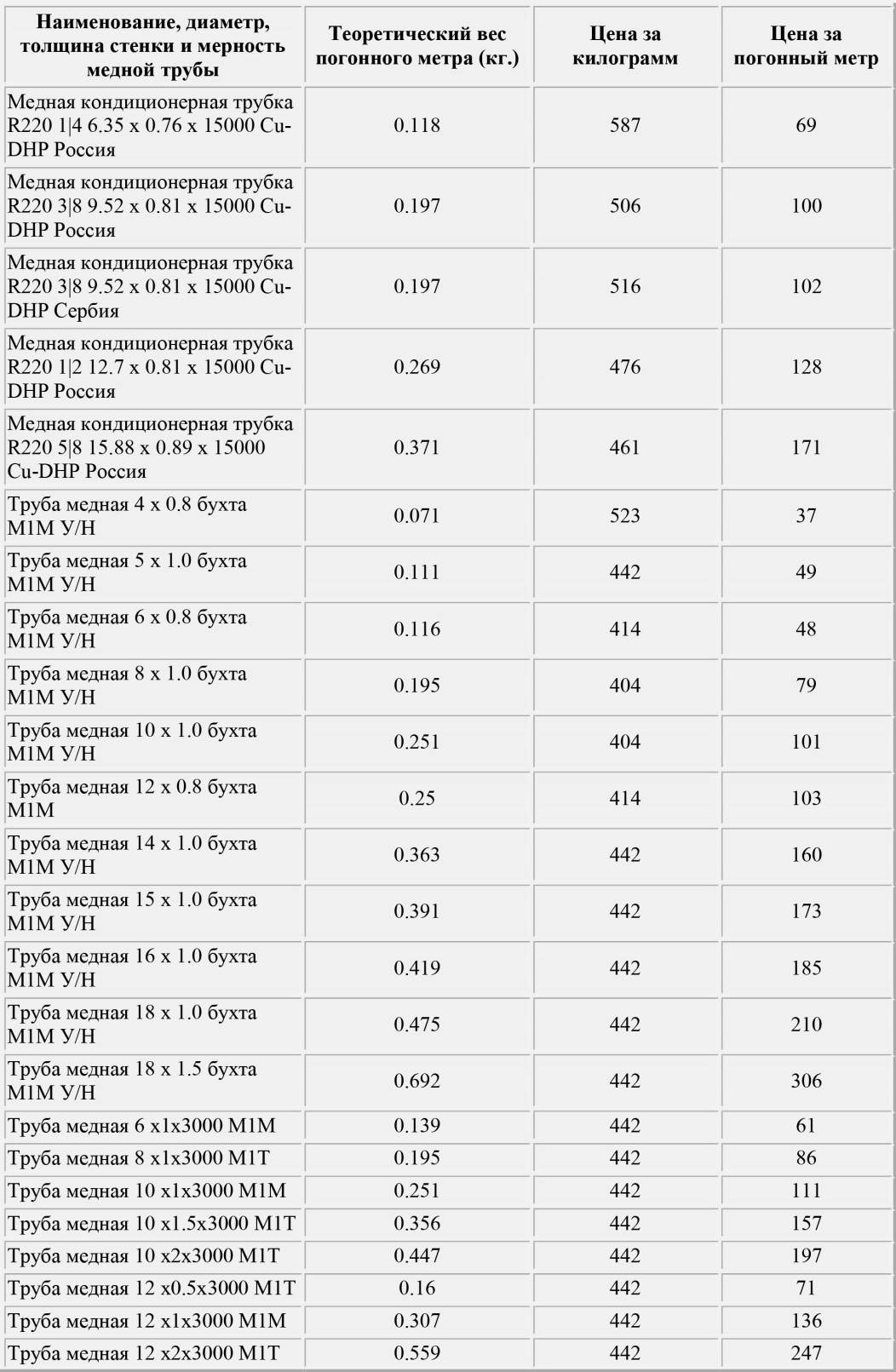

Таблица стоимости

Способы изготовления

Отталкиваясь от ГОСТа, сейчас имеется два способа изготавливать медные трубы: холодный прокат и прессование со сваркой. Эксплуатационные характеристики продукции во многом зависят от технологии производства.

Прокат. Технология выглядит следующим образом: металлическая заготовка деформируется, проходя между вращающимися валами трубопрокатного станка. Обкатку делают пошагово – гильза разворачивается на 90 градусов с каждой подачей, благодаря чему обработка получается равномерной и на трубе не остаются продольные риски. «Прокатная» арматура позволяет создавать бесшовные конструкции (более прочные) с идеально точными параметрами по всей длине.

Холодная деформация как метод задействуется при необходимости создания водопроводной или отопительной трубы, испытывающей серьезные нагрузки изнутри в ходе эксплуатации. Финальная обработка может предполагать термовоздействие. Необходимо это для того, чтобы продукция оставалась эластичной.

У различных труб имеются свои особенности:

  • Не отожженные – «жесткие» на изгиб, стойкие к механическим повреждениям и гидравлическим ударам (не более 450 МПа). С помощью такой арматуры собираются простые трубопроводы;
  • Отожженные – характеризуются высокой пластичностью, но при этом увеличивается их стоимость.

Прессование. Для этого способа изготовления используется листовая медь –  заготовка в виде полотна размещается на прессовых формовочных вальцах оборудования. После получения необходимой формы стыковочный шов заваривается. На финишном этапе труба пропускается через калибровочные вальцы, что позволяет выровнять профиль и убрать продольные деформации.

Медный прокат

Степень пластичности

В зависимости от типа, трубы имеют разные механические свойства и область применения. По таким показателям как пластичность и прочность, медная арматура классифицируется на 3 категории:

  • Твердый прокат, состоящий из не отожженных заготовок. Подходит, если нужно сделать водопровод для дома из медных труб для подачи жидкости под высоким давлением;
  • Полутвердые – отличаются сбаралансированными характеристиками по таким показателям как прочность и эластичность. Изделие с наружным диаметром 3 мм и толщиной стенки 0.8 мм отличается относительным удлинением не более 10%. Аналогичного размера мягкий прокат имеет другой показатель – 38%;
  • Мягкие – более эластичные образцы, поставляемые в бухтах. С их помощью монтируются инженерные сети с лучевым распределением подводов к оборудованию. При необходимости придания формы некрупной магистрали, сделать это можно собственными руками, не прибегая к помощи трубогиба.

Габаритные размеры

Размеры производимых медных труб бывают разнообразны. Определяется по внутреннему, наружному диаметру и толщине стенки. Такой материал как медь – податливый для обработки, поэтому создаются магистрали разных форм и размеров.

Новое постановление ГОСТа гласит, что габариты должны отображаться в дробном виде. В числителе указывают внешний диаметр, в знаменателе – толщину стенки. Рассмотрим пример трубы размером 15/1:

  • Диаметр по внешней стороне – 15 мм;
  • Внутреннее сечение – 14 мм;
  • Толщина стенки – 1 мм.

Отечественные производители выпускают трубы различной длины, и диаметр здесь играет ключевую роль. Если сечение до 18 мм, то форма выпуска – 10-метровые бухты. Что касается более габаритных изделий, их изготавливают в виде отрезков длиной от 1.5 до 6 метров.

В водопроводных сетях, хоть и реже, но задействуется арматура, имеющая прямоугольное сечение. Технология производства здесь, как правило – прессование. Размеры бывают: диаметр – от 30 до 280 мм, толщина стенок – от 5 до 30 мм.

Вес у такой арматуры, например, как медная трубка, по сравнению с современной пластиковой продукцией, выше. Возьмем в качестве примера изделие длиной 5 метров, с внешним диаметром – 30 мм и толщиной стенки – 5 мм – его вес будет 17.4 кг.

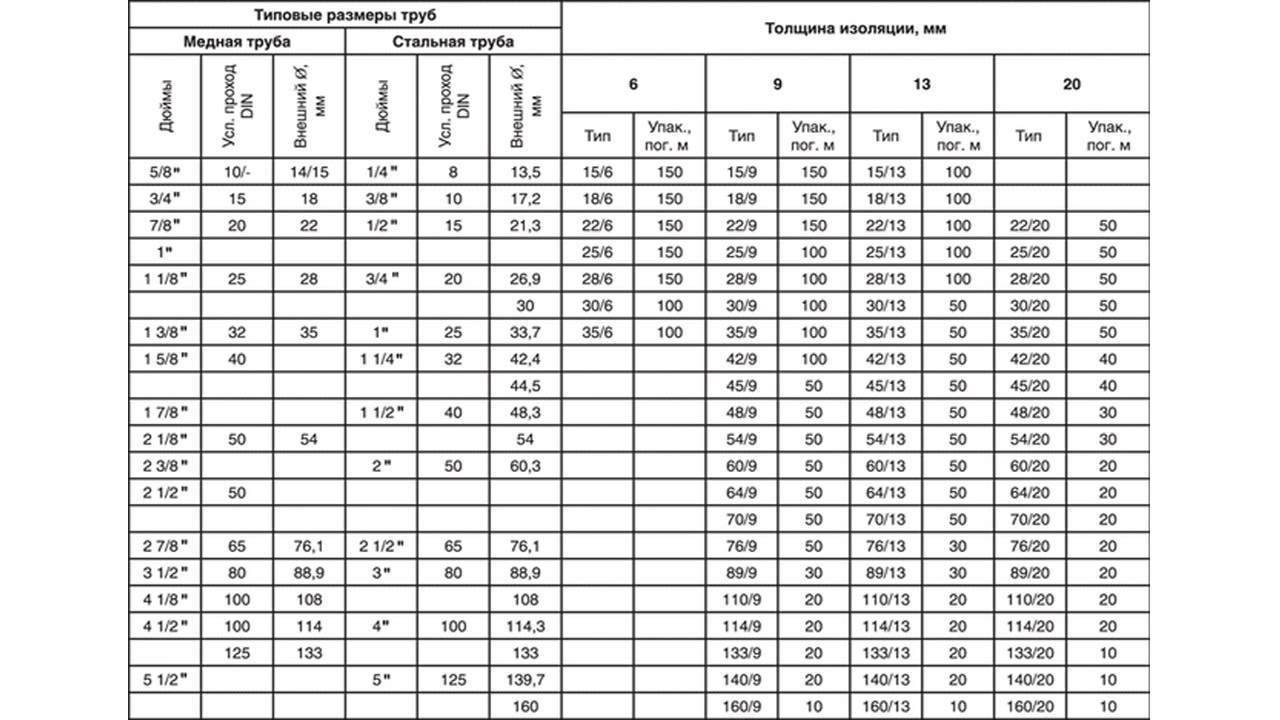

В таблице представлены основные типоразмеры описываемой арматуры.

Таблица

Особенности производства

Для выпуска труб и фитингов задействуют фосфородезоксоксидированную медь, в составе которой содержится Cu+ Аg > 99,9%, и фосфор 0,015-0,04%. Марка материала CU-DPH по DIN 1412 для производства изделий из меди обладает превосходными антикоррозийными качествами, при длительной эксплуатации сохраняет физические свойства, такие как твердость и пластичность, без проблемы поддается процессам пайки и сварки.

Медные трубы, производимые на основании ГОСТа 617-19, можно плавить при 1083 градусах. По этой причине продолжительность срока эксплуатации изделий для создания трубопроводов из меди достигает 80 лет.

При наличии влаги и углекислого газа на поверхности труб возможно образование пленки зеленого цвета. Если воздух сухой, они почти не поддаются процессам окисления.

В продаже можно встретить указание размеров медных труб в дюймах и мм. Вес трубной продукции из меди по сравнению со стальными и чугунными изделиями считается небольшим, и это обстоятельство делает работу по строительству трубопровода более простой.

Для расчета массы таких труб применяется формула:

Q = ( D – S ) хS х π хγ / 1000,

где Q – вес погонного метра изделия;

D – его наружный диаметр;

S – толщина стенки, указанная в миллиметрах;

π – константа, равна 3,14;

γ — плотность меди, составляющая 8,9 кг/л.

Виды изделий

При устройстве водопроводной системы из труб ПНД 32 мм понадобятся соединительные элементы различного назначения и конфигурации. Любой трубопровод никогда не состоит из одного прямого участка.

В нем есть повороты, разветвления, отводы, заглушенные концы.

Фитинги латунные для труб ПНД 32 мм (а также для линий другого диаметра), используются следующих видов:

  • отводы – эти элементы предназначены для изменения направления прохождения трубопровода на угол от 45 до 120º;
  • тройники – позволяют создать отдельную ветку на основной магистрали под углом в 90 градусов;
  • крестовина – соединяет четыре отрезка по двум взаимно перпендикулярным направлениям;
  • муфта – соединяет два отрезка трубы одинакового диаметра, которые проложены по одной прямой;
  • переходная муфта – позволяет надежно соединить две участка с разными диаметрами, лежащими на одной прямой;

Латунные фитинги разных видов (тройники, отводы, прямые)

  • заглушки (колпаки, пробки) – позволяют герметически закупорить свободный конец трубы;
  • штуцер – соединительный элемент для подключения к основному трубопроводу (источнику воды) или емкости, в которой она находится;
  • ниппель – специализированная трубка с наружной резьбой на обоих концах, которая позволяет сделать соединение с трубой или штуцером.

Система, состоящая из труб ПНД 32 мм, может быть смонтирована при помощи полиэтиленовых фитингов. И многие строители так и делают, аргументируя такие действие низкой себестоимостью материалов. Но для ПНД труб 32 мм, предпочтительнее использовать соединители, которые сделаны из латуни.

Одной из причин, почему стоит заплатить несколько дороже, являются прочностные характеристики материалов и возможность многократного использования.

Латунные фитинги могут обеспечить герметическое соединение ПНД трубы, диаметром 32 мм и толщиной стенок 2,4 мм, с гарантированным отсутствием протечек.

Это обусловлено тем, что обжимное кольцо (оно также сделано из латуни) имеет на внутренней поверхности подобие резьбы, которая при закручивании гайки вдавливается в структуру полиэтилена. Таким образом, когда при внешнем физическом воздействии происходит растяжение (деформация) трубы, соединение не будет нарушено.

Этапы монтажа

Прежде чем приступить к процессу сборки трубопровода необходимо сделать следующее:

  1. Нарезать трубы ПНД 32 отрезками в соответствии с требуемой длиной по отдельным участкам.
  2. Заготовить латунные фитинги необходимого типа (конфигурации) для соединения отдельных отрезков.
  3. Проверить соответствие общему плану, разложив отдельные элементы трубопровода в необходимой последовательности, на месте его прохождения.

Убедившись, что все на своих местах, можно приступать к сборке. Принцип соединения труб латунным фитингом одинаков для всех его конфигураций:

Пошаговый монтаж латунных фитингов на ПНД трубу

  • необходимо зачистить концы труб, после того как они были разрезаны труборезом или ножовкой для металла;
  • нанести метку, которая показывает, что труба вошла в фитинг до упора;
  • смазать конец трубы для более легкого вхождения в фитинг;
  • отвинтить накидную гайку фитинга на 3-4 оборота;
  • вставить трубу (в соответствии с меткой);
  • затянуть гайку.

Последовательность применения деталей при монтаже латунного фитинга

Для того чтобы быть уверенным в будущей герметичности соединения при монтаже каждого отдельного элемента трубопровода специалисты рекомендуют отвинчивать накидную гайку полностью. Это связано с тем что, проведя практически полную разборку соединяющего узла, можно будет убедиться в двух важных обстоятельствах:

  • все внутренние детали фитинга на своих местах и находятся в рабочем состоянии (особого внимания требует резиновое кольцо);
  • при последующей окончательной сборке, есть возможность визуально проконтролировать правильность положения всех колец (обжимного, внутреннего, резинового).

Маркировка и стоимость

Медные трубы выпускаются двух видов: мягкие и твердые. Для отопления чаще используют твердые. Форма выпуска – линейные отрезки по 2-5м длиной или бухты, в которых скручены отрезки по 5-10м.

Трубы из меди поставляются или отрезками или бухтами

Размеры. Обозначается наружный диаметр в миллиметрах (обычно отечественного производства или из стран СНГ) или дюймах (импортные), а через дробь или «х» ставится толщина стенки: 22х1 мм (22/1мм) – наружный диаметр 22мм, толщина стенки 1мм, значит внутренний диаметр, по которому и проектируются системы отопления, составит 21мм (22-1=21). Для разводки бытовой системы отопления волне достаточно толщины стенки 0,8-1мм.

Диаметр медных труб маркируют наружный, а через дробь ставят толщину стенки

Чтобы не ошибиться с выбором диаметра при разводке индивидуального отопления, проще «танцевать» от выхода котла. Вот такого диаметра и будут ваши трубы до первого разветвления. Если система небольшая всю разводку можно делать одной трубой, но если она достаточно большая, нужно следовать правилу: после каждого разветвления используется труба с диаметром, меньшим на один шаг по размерной сетке. Ответвление к отопительному прибору (радиатору или полотенцесушителю) также идет меньшим на шаг диаметром. Например, из котла выходит 24мм, на первом ответвлении отделяются две ветки, которые идут уже 22мм трубами, а к радиаторам от нее отходит 20мм. «Обратка» собирается аналогично, но от меньшего к большему размеру. Если же отапливаться будет большая площадь в несколько этажей, желателен профессиональный теплотехнический расчет.

Штуцера из котла обычно выходят или медные или латунные, но в каждом случае уточняйте и помните, что напрямую другие материалы соединять с медью нельзя. Для того чтобы не возникало химической реакции использовать придется латунные или бронзовые фитинги или переходники.

Есть еще трубы отожженные и неотожженны е. Неотоженные трубы имеют большой запас прочности: они выдерживают давление до 450 Мпа, но не очень хорошо гнутся: могут растянуться только на 6%. Чтобы изменить характеристики их разогревают до высоких температур, затем охлаждают. Процесс называется отжигом, а изделия, которые после него получились, отоженными. Запас прочности стал меньше – до 22Мпа, но зато увеличена эластичность: растягиваться материал может на 50-60%. Также материал стал более устойчивым к перепадам температур, переносит без проблем ультрафиолет и почти нечувствителен к высокой влажности. Потому и применяется отожженная медь не только в отоплении, но и в двигателях и приводах автомобилей.

Один из примеров пайки медных труб

Стоимость медных труб для отопления высока. Можем сравнить:

  • армированные полипропиленовые трубы диаметр 16мм — от 40 руб/м;
  • металлопластиковые трубы диаметр 16мм – от 47 руб/м;
  • неотожженные медные диаметр 10мм — от 280руб/м;
  • отожженные медные диаметр 18мм – от 400руб/м.

Примерно та же картина будет и в фитингах: медные в разы дороже даже тех, которые используются в металлопластиковых системах. В качестве примера приведены не самые дорогие ППР и МП трубы, есть дороже, причем в разы, но и медные также не самые дорогие. Так что ориентировочно разницу вы представляете.

Чем полезна медная посуда?

Посуда из меди – прекрасный выбор при правильном уходе. Ее плюсы:

  • Очень красива, подходит к любому кухонному интерьеру. Вносит солнечный блеск и хорошее настроение в любую погоду;
  • Обладает серьезными бактерицидными свойствами;
  • Приготовленная в такой посуде пища, приобретает особый вкус. Многие помнят бабушкино варенье, томящееся в медных тазиках и лучшее лакомство в мире – душистые пенки. А настоящий, ароматный кофе – можно сварить только в медной турке или джезве;
  • Хорошая теплопроводность – быстро и равномерно нагревается, что очень помогает при приготовлении пищи;
  • Время варки еды сокращается почти на треть;
  • Очень простой уход. Вовремя помыть и периодически чистить;
  • Всегда имеется в продаже, можно выбрать на любой вкус.

Посуда из меди отличается своей прочностью и может передаваться как антиквариат в наследство не только детям, но и внукам. Медные предметы Paderno, отличаются лучшими качествами – подходят для газовых, стеклокерамических и электрических плит. Производятся целиком из меди, внутренняя поверхность вручную покрывается оловом. Будут прекрасным приобретением для домашнего употребления и дорогим подарком на памятную дату.

Интересный факт

Ученые доказали, что пептиды меди, воздействуют на вялую кожу, способствуют ее упругости, восстановлению тонуса, а следовательно — омоложению. Поэтому медь присутствует во многих инновационных кремах и средствах для кожи, волос и ногтей.

Особенности труб из меди

Ключевые достоинства медной продукции заключается в прочности, надежности и долговечности. Помимо этого ей присущи и другие преимущества:

  • Немаловажный фактор – универсальность изделия. По медным трубопроводам допускается транспортировка любых жидкостей, в любых условиях. Из области применения можно исключить разве что водопровод – конечно, медную магистраль спаять и установить не сложно, но вот соли и щелочи, содержащиеся в водопроводной воде, негативно сказываются на состоянии труб, из-за чего их срок службы сокращается практически в 1.5 раза (в среднем служат 50 лет). Существует выход из подобного положения – прежде чем подавать воду в медную магистраль, ее сперва смягчают. Что касается остальных сфер, то ограничений практически нет. Сейчас трубы из меди используются для организации отопления, установки системы «теплый пол», в кондиционировании и вентиляционных системах и в других местах, где нужно организовать подачу жидкости на определенное расстояние;
  • Сама медь, как металл, имеет отличные свойства – она не подвергается гниению и коррозии. А благодаря пластичности материала без особых проблем собираются магистрали. Также у меди имеются бактерицидные свойства – если поместить воду в медный резервуар, она не станет цвести, и в ней не будут размножаться бактерии;
  • Если рассматривать эксплуатационные характеристики, то медь отлично справляется с широким диапазоном температур – от -100 до +250 градусов по Цельсию. Трубопровод не станет плавиться, трескаться или деформироваться.

Изделия для газопровода

При желании, можно выявить и другие положительные свойства меди, например, ее декоративность – но данный вопрос, как известно, индивидуальный, и во многом зависит от умений человека, собирающего трубопровод. Вода из медной магистрали никогда не будет отдавать металлическим привкусом. Само соединение труб из этого материала не представляет ничего сложного – пайка получается простой и быстрой. Тем не менее, медь – не идеальный материал, поэтому и у него есть определенные недостатки. По большей части минусы серьезными не назвать, это больше особенности:

  • Дороговизна. Медная продукция является наиболее дорогостоящей на рынке трубопроводных систем;
  • Медь не может соседствовать с оцинкованными трубами – если их расположение будет слишком близким, запускается процесс, называемый электролизом. Конечно, это милливольты, но этого достаточно, чтобы в конечном счете трубопровод испортился, поэтому такого соседства лучше не допускать.

Других недостатков у меди нет. Исходя из этого, можно сделать вывод, что данный материал отлично подходит для организации долговечной системы отопления или водопровода.

Металлический вкус меди.

Для тех, кто думает, что в питьевой воде появится ощущение вкуса меди сильно ошибается, так как чтобы излишняя концентрация ионов меди придала воде отчётливый «металлический вкус». Содержание ионов меди должно составлять от 2мг/л до 10 мг/л (все зависит от органлептических вкусов человека).

Естественная способность к такому определению повышенного содержания меди в воде является природным механизмом защиты от приёма внутрь воды с излишним содержанием меди.

Скептические взгляды на безопасность медных труб для Россиян является одной из причин недоверия к данному виду водоснабжения. Эта одна из основных причин столь малой распространённости водопровода из меди.

Давайте произведем расчёт сколько же ионов меди передается в воду в метре медной трубы при застое за сутки:

Диаметр трубы 15мм

Итак посчитаем внутреннюю площадь соприкосновения медной трубы с водой в одном метре

1000мм * 2п (6,28) * r (6мм) = 37680 кв.мм.

Теперь зная плотность меди и размер молекулы получим Объем площади слоя реакции с водой:

S (м.куб) = 0,03768 (кв. м.) * 0,4х10^-10 = 0,015072х10^-10 м.куб.

Теперь получим количество вещества меди (молекул меди):

N= ((9000*0,015072*10^-10)/0.0635)*6×10^23=12,817×10^16 молекул меди в 1 метре 15 трубы с внутренним диаметром 12 мм.

Выведем вес ионов поступающих в объем воды 1 метра трубы:

m=(12,817х10^16/6×10^23)*0,0635=1,3519×10^-8кг или 0,000013519 грамм

Учитывая, что в одном метре 15 трубы со стенкой 1мм помещается 0,1311 л воды получаем, что в 1 литре питьевой воды образуется:

1000мл=1000г => 1000/131,1= 7.62 (множитель)

Количество меди в 1л равно:

0,000013519 *7,62 = 0,000103 грамм = 0,103 миллиграмм (норма до  1мг/л в сутки)

Очень даже безопасно для живых организмов!!!

Для тех же, кто еще не поверил произведем расчёт для 18 мм медной трубы:

 Диаметр трубы 18мм

Итак посчитаем внутреннюю площадь соприкосновения медной трубы с водой в одном метре

1000мм * 2п (6,28) * r (8мм) = 50240 кв.мм.

Теперь зная плотность меди и размер молекулы получим Объем площади слоя реакции с водой:

S (м.куб) = 0,05024 (кв. м.) * 0,4х10^-10 = 0,020096х10^-10 м.куб.

Теперь получим количество вещества меди (молекул меди):

N= ((9000*0,020096*10^-10)/0.0635)*6×10^23=17,0895×10^16 молекул меди в 1 метре 18 трубы с внутренним диаметром 16 мм.

Выведем вес ионов поступающих в объем воды 1 метра трубы:

m=(17,0895х10^16/6×10^23)*0,0635=1,8168×10^-8кг или 0,000018168 грамм

Учитывая, что в одном метре 18 трубы со стенкой 1мм помещается 0,2011 л воды получаем, что в 1 литре питьевой воды образуется:

1000мл=1000г => 1000/201,1= 4.91 (множитель)

Количество меди в 1л равно:

0,000018168 *4,91 = 0,0000892 грамм = 0,0892 миллиграмм (норма до  1мг/л в сутки)

Как видим значение количества меди стало меньше и это сразу бросается в глаза!!! Но мы забыли, что диаметр трубы увеличился, а следовательно и объем воды в ней, что соответственно повлекло уменьшение концентрации молекул меди в объеме 1 метра трубы.

Вердикт:  медный водопровод абсолютно безопасен для здоровья человека!!!

Технические характеристики чугунных труб

ЧНР — чугунная напорная раструбная послужила прототипом легких полимерных аналогов. Несмотря на все достоинства современных материалов, чугун обладает рядом свойств, которые делают его востребованным и незаменимым на некоторых подземных участках водопровода.

ЧНР водопроводная не однородна по материалу, как это может показаться из-за битумного черного покрытия. Соединительные части (раструбы) отливаются в песчаных формах из серого чугуна или кокиля, в то время как ствол ее изготавливается из более прочного сплава. Чугунные водопроводы отвечают следующим эксплуатационным требованиям:

  1. Незначительный коэффициент линейного растяжения.
  2. Устойчивость к экстремальному перепаду температур.
  3. При пожаре не поддерживает горения, не тлеет, не выделяет в атмосферу отравляющих веществ.
  4. Обладает звукоизоляционными свойствами.
  5. Длительный срок эксплуатации.
  6. Прочность, высокая сопротивляемость механическому воздействию.

Требования государственных стандартов более строги к стыковке элементов чугунного водопровода, чем к длине самого изделия. Отклонения от заданных таблицами параметров длины допускаются до 50 см как в большую, так и в меньшую сторону.

Допуски:

  1. Не более 10% от общего количества штук в партии могут отличаться длиной от норматива трубы с условным проходом до 150 мм. Максимальное отклонение не может превышать 20% предусмотренной нормативом длины.
  2. 25% длины могут недосчитаться 10% штук с большим внутренним диаметром.
  3. Переход раструба в цилиндрическое тело выполняется с уклоном или в виде уступа. Предельные показатели отклонения от плоскости составляют не более ±20 мм.

Самый большой недостаток чугунных изделий — это их вес, что предполагает использование при установке тяжелой строительной техники.

Требования

ГОСТ предусматривает использование чугунных труб в водопроводах жилого фонда. К наружной водопроводной сети для учреждений общественного пользования по-прежнему применяются требования СНиП и СанПин, в соответствии с которыми использование металлопластиковых и полипропиленовых труб невозможно, как и медных стояков с малым диаметром.

Для обеспечения питьевой водой животноводческих ферм, промышленных предприятий, в производственном процессе которых необходима вода в больших количествах, могут использоваться только стальные сварные или чугунные подземные конструкции. Внешняя развязка также изготавливается из стали или меди.

В СНиП прописаны нормы испытательного гидравлического давления, оно должно соответствовать при испытании подземных коммуникаций 0,5 МП, или 5 кгс/см². Герметичность соединений внешних водопроводов до установки гидрантов, запорных клапанов и прочего оборудования должна выдержать нагрузку 3 кгс/см² — 0,3 МПа. На месте врезок в систему наружной и подземной части водопровода на время проведения испытаний устанавливаются фланцевые заглушки.

Маркировка труб из чугуна

Маркируются канализационные чугунные трубы так же, как и для водопровода — в полном соответствии с ГОСТ. Для изделий с условным внутренним проходом до 150 мм используется способ литьевого нанесения информации. Для внутреннего рынка маркировка содержит следующие данные :

  • товарный знак изготовителя;
  • год выпуска;
  • условный проход.

Для труб с условным проходом, превышающим 150 мм, предусмотрена возможность нанесения маркировки белой краской посредством трафарета или клише.

Маркировка для экспортной партии устанавливается предприятием-изготовителем в соответствии с требованиями иностранного заказчика. Чаще всего штампы или литье, изготовленные для зарубежного заказчика, содержат такую информацию:

  • код страны-изготовителя;
  • номер договора;
  • класс;
  • условный проход (в миллиметрах);
  • товарный знак производителя.

Чугунные напорные трубы соответствуют третьему классу точности по ГОСТ 26645- 85, регламентирующему минимальную и максимальную массу изделия с учетом припусков и потерь при проведении механической обработки литых изделий из черных и цветных металлов.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
