Автомобильная видеокамера заднего вида

Один из вариантов подключения камеры заднего вида, с просмотром на монитор. Собственно это не статья , а монолог эволюции вариантов, электрического подключения монитора и камеры заднего вида в автомобиле.

Одним из самых сложных маневров при управлении автомобилем — это движение задним ходом при парковке, по узкой колее, при въезде в гараж и т.д. Неприятные ситуации возникают не только у новичков, но и зачастую у водителей с приличным стажем вождения и причиной этому мажет быть банальная невозможность увидеть препятствие. В качестве примеров можно привести случаи, связанные с наездом на невысокие столбики, попадание задним колесом в открытые люки, движение задним ходом при ограниченном обзоре через заднее стекло (тонировка в темное время суток, грязь, обледенение). Решением этих проблем может стать установка автомобильной камеры заднего вида.

Комплектующие — монитор и видеокамера по случаю приобретены в Китае.

Перейти к покупкам

Технические параметры:

Размер дисплея: 7 дюймов формат экрана: 16:9 дисплей: TFT Разрешение: 480 х RGB х 234 пикселей Видео вход AV1, AV2/ стандарт: NTSC / PAL Рабочее напряжение: 12V DC Рабочий ток: 0,25А Потребляемая мощность: ≤ 5WПолнофункциональный пульт дистанционного управления OSD. Меню: русский.

Перейти к покупкам

Технические параметры: Угол обзора: 170 градусов Линза: EFL = 1,8 мм Стандарт: NTSC / PAL Разрешение: 656 * 492 Частота кадров: 30 кадров в секунду Минимальная освещенность: 0,2 Люкс Рабочее напряжение: 12V DC Рабочий ток: 60 мА Рабочая температура: от -20 до +85 ° C, относительная влажность 95% Корпус: водонепроницаемый. Автоматический баланс белого. Парковочные линии.

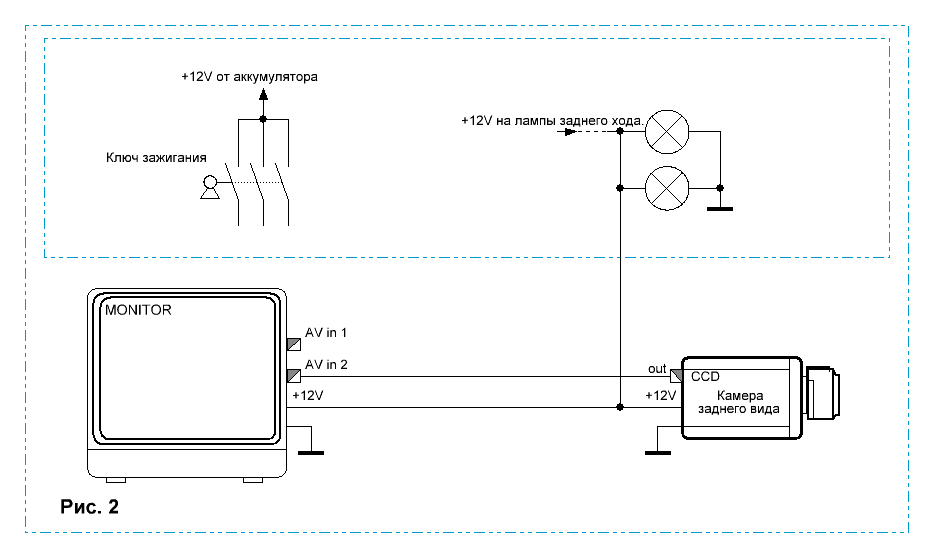

Однако главное не купить парковочную камеру, а подключить ее. Проще всего это сделать к нештатному устройству. Практически все современные мультимедийные устройства, где есть монитор, имеют разъем видеовхода и позволяют без проблем подключить парковочную камеру. В таком случае никаких сложностей нет.

Для начала проконсультировался в ближайшем автосервисе, как это делается у них.

В ходе общения выяснилось, вариант электрического подключения делается как на рис.1

Функционально меня это не очень все устроило, я спросил, а можно как типа на рис.2 подключить.

Получил ответ; «НЕТ, монитор это мощный потребитель, появятся проблемы» (имелось в виду, компьютер автомобиля среагирует неадекватно).

Ясно,…. советовать, как установить реле я не стал.

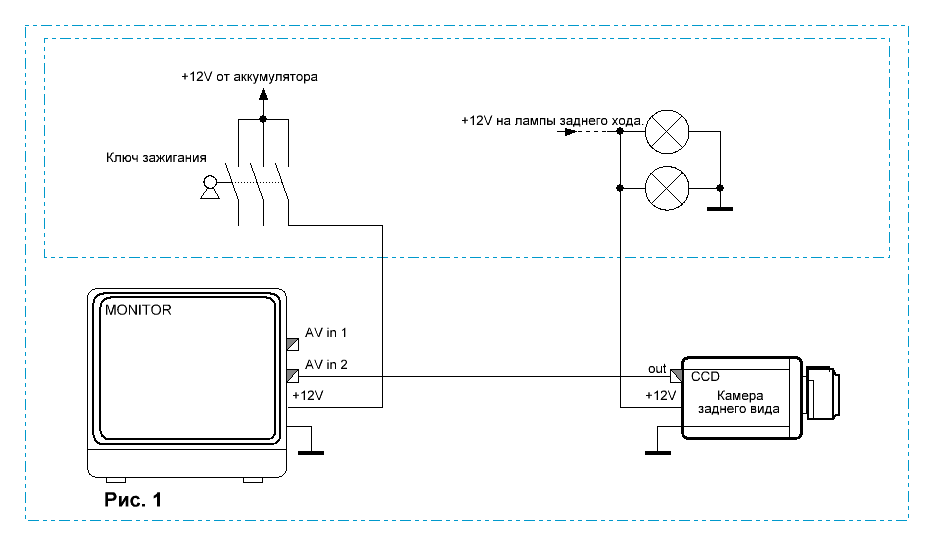

Первый набросок схемы, запланировал как нужно подключить так рис.3.

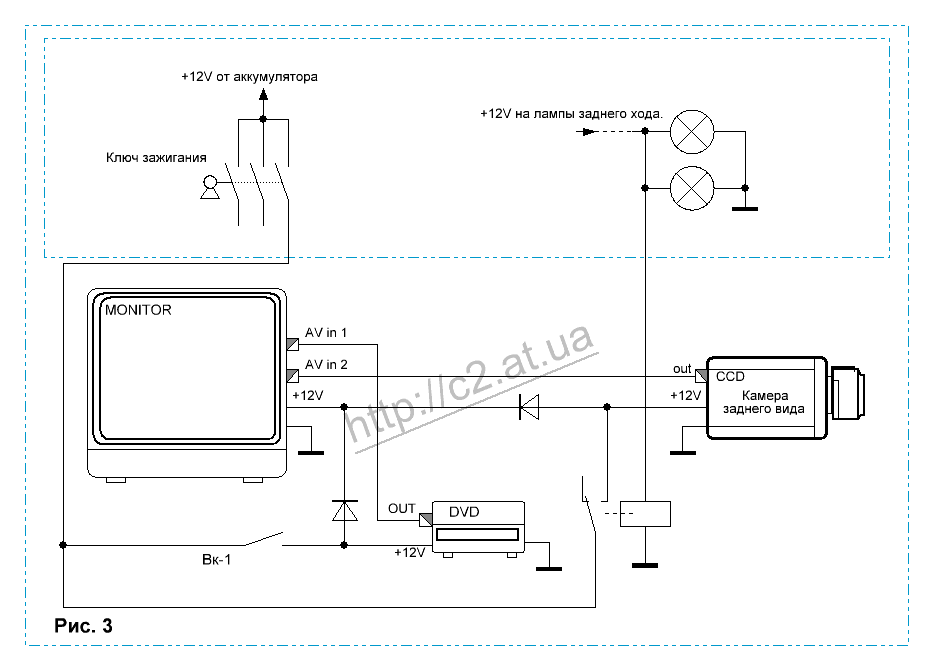

Схема, с возможностью в дальнейшем задействовать второй видео вход.

К реализации решено сделать вариант схемы с таймером рис.4, с 30 сек. задержкой отключения питания.

На практике, это дает возможность обзора сзади при маневрах, не только движения задним ходом, но и при отъезде от препятствия немного вперед.

А так — же при движении вперед (не включая заднюю передачу) можно кнопкой Кн-1 включить задний обзор, например, посмотреть, что там с фаркопом …. буксировочный трос… или что там еще прицепилось (в случае если машина не тянет))))))))

Архив с печатной платой.

В процессе эксплуатации варианта рис.4 , появился схемный вариант рис.6., но это уже на будущее. ( Отличие схемы рис.4 от схемы рис.6 , это после каждого поворота ключа зажигания не включается задний обзор на 30 секунд.)

Электронные компоненты на https://aliexpress.com
6-28-pins-DIP-ICDC 100V 10A V / ABTS443-TO-252AC-Digital-V.A.-LEDTransistor-Tester-ESR
433Mhz-RF-tr.rec.220uF 50V high frequencyPT2262-DIP-18RELAY-12V-DC12V 5A 60W 110V-220V
Metal-Resistor-KitParking Camera 170″99pcs-Titanium-Steel-Drill.Д/У для воротТаймер- таблетки

Распайка SCART

Аббревиатура SCART (Syndicat des constructeurs d”appareils radio recepteurs et televiseurs) переводится с французского как “Ассоциация радиотехнической и телевизионной промышленности”. Европейский унифицированный разъем, разработанный в самом начале восьмидесятых годов предназначался для соединения различных приборов: телевизора с принтером в системе “Видеотекст”, клавиатуры в системе “Телетекст”, видеомагнитофонов, видеопроигрывателей и Hi-Fi устройств, домашнего компьютера и др. Разъем SCART находит применение не только во всех приборах европейского производства, но и в большинстве японских приборов.

КонтактНазначениеУровень сигналаВх. сопротивлениеRCA
10.2 ~ 2 В (0.5 В эфф.)
20.2 ~ 2 В (0.5 В эфф.).> 10 КОм
30.2 ~ 2 В (0.5 В эфф.)
4Звук, общий
5RGB: Blue, общий
60.2 ~ 2 В (0.5 В эфф.)> 10 кОм
7RGB: Blue вход/выходРазмах 0.7 В75 Ом
8Audio/RGB switch / 16:9
9RGB: Green, общий
10Data 2: clockpulse *
11RGB: Green вход/выходРазмах 0.7 В75 Ом
12Data 1: data *
13RGB Red, общий
14Data/Clock, общий *
15RGB: Red вход/выходРазмах 0.7 В75 Ом
16Пеpеключение Видео/RGB (Fast Switch)75 Ом
17Видео, общий
18 Общий для контакта “16”
19Размах 1 В75 Ом
20Размах 1 В75 Ом
21 Общийпо периметру разъема

* – существует несколько известных систем обмена информацией посредством SCART – это система Megalogic, используемая фирмой Grundig. Easy Link от Philips. SmartLink фирмы Sony.

Стандарт МЭК-933-1 предусматривает четыре вида кабелей:

А – без видеосигналов и RGBС – без сигналов RGBV – без сигналов аудиоU – универсальный, обеспечивающий все соединения

Универсальный штекер — распиновка джек 3.5 для подключения к гнездам наушников и смартфонов

Распиновка джек 3.5 особой сложности не представляет, достаточно умения обращаться с паяльником. Поэтому, починить вышедший из строя коннектор или припаять новый на провод, может практически любой пользователь гарнитур, к которым требуется такой соединитель.

Аудио разъемы были изобретены в 19 веке с целью использования в телефонных коммутаторах и до сих пор широко используются для передачи аналоговых аудиосигналов.

Конфигурация контактов

Пин №Имя пин-кодаОписание
1.TipЛевый
2.RingПравый
3.RingЗемля
4.SleeveМикрофон

Краткое описание

Джек 3,5 мм — это универсальный размер аудио разъема для смартфонов, ПК и ноутбуков. Кроме того, для радиолюбителей аудио разъем 3,5 мм является полезным компонентом для проектов, которые подключаются к гнездам для наушников. Существуют различные типы аудиоразъемов, такие как TS, TRS и TRRS, использующиеся в различных приложениях, но наиболее распространенные, которые мы видим в повседневной жизни, это TRS и TRRS.

Типы: Джек 3,5 мм

1. TS Тип пальчиковый аудио разъем

Эти типы аудиоразъемов не поддерживают стереозвук и микрофон, что означает отсутствие левого и правого каналов. Вы получите одинаковый звук с обеих сторон. Ниже приведена распиновка джек 3.5 типа TS.

Применение: до сих пор используется на музыкальном оборудовании (особенно в электрогитарах) и авиационных радиоприемниках.

2. Тип TRS пальчиковый аудио разъем

Здесь показан коннектор типа TRS, «T» обозначает «Tip — кончик», «R» обозначает «Ring — кольцо», а «S» обозначает «Sleeve — гильза». Эти типы аудиоразъемов поддерживают стереозвук и не поддерживают микрофон. Таким образом, используя этот тип, вы можете только слушать музыку, но не можете разговаривать с абонентом. Ниже приведена распиновка аудио джека типа TRS.

Применение: колонки, микрофон, клавиатуры и т.д.

3. Тип TRRS пальчиковый аудио разъем

Аудио штекер типа TRRS имеет четыре проводника и он наиболее популярен среди пользователей смартфонов и планшетов. Последовательность контактов аудиоразъемов типа TRRS — это наконечник-кольцо-кольцо-гильза и микрофон, он также является стерео штекером. Есть ряд стандартов, которые использоваться при создании этих аудиоразъемов, таких как OMTB и CTIA. Это причина того, что ваш смартфон не поддерживает наушники других марок. Ниже приведена распиновка джек 3.5 мм типа TRS.

Применение: Используется во многих фирменных наушниках, таких как Apple, Nokia, Samsung, Panasonic и др.

Самостоятельная распиновка джек 3.5 мм

Для использования 3,5-мм аудио джека в ваших проектах или изготовлении опытных образцов, вы должны припаять провода на контактные штырьки джека. Снимите вышеуказанную пластиковую оболочку, и вы увидите контакты разъема, как показано на изображениях выше. Теперь используйте многожильные провода для пайки со штырьками, а затем снова закройте его пластиковым кожухом.

Несколько простых советов по выбору и использованию кабеля

В первую очередь определимся с выбором одного из четырех типов HDMI кабеля. Принципиальный выбор происходит между HIGH SPEED (дороже и лучше) или STANDART (дешевле и несколько хуже). Дальнейшее проще – следует определиться, нужно ли подключение к Интернету или локальной компьютерной сети ваших компонентов. В таком случае компоненты ОБЯЗАНЫ поддерживать HDMI 1.4 с Ethernet, иначе обмен данными по HDMI будет невозможен . И вновь есть два варианта, различных по качественным возможностям, – HIGH SPEED with ETHERNET (лучше) или STANDART with ETHERNET (дешевле).

На упаковке кабеля может быть предоставлена информация о гарантированной дальности передачи сигнала 1080р, и тут все просто: чем дальше – тем лучше. Проводники кабеля должны быть максимального сечения, но эту информацию на упаковке обычно не указывают. Оценить качество кабеля можно и по некоторым косвенным признакам. В общем случае – чем более толстый и более жесткий кабель, тем лучше передача звука и изображения. Этому, на первый взгляд неоднозначному критерию, имеется довольно серьезное физическое обоснование (про это во второй части статьи).

Будет интересно Как проверить исправность симистора

Особо хочу остановиться на выборе кабеля для закладки в стену или потолок: техника очень быстро эволюционирует и имеет смысл закладывать кабель только с максимальной пропускной способностью – HIGH SPEED или HIGH SPEED with ETHERNET.

Никогда не коммутируйте компоненты по HDMI при включенном оборудовании, это может вывести его из строя! Не допускайте резких перегибов кабеля, т.к. это приводит к изменению волнового сопротивления и может в ряде случаев нарушить передачу сигнала.

Немного истории

До того, как появился SCART, было много разъемов, что создавало неудобство при подключении девайсов разных брендов.

Тогда американская и азиатская техника оснащалась кабелем «тюльпан». SCART выступил ему конкурентом на европейском рынке, а через время — во всем мире.

Счастливые обладатели японского или южнокорейского чуда вскоре пришли к выводу о том, что и наши телевизоры вполне могут быть использованы для просмотра иностранных видеопрограмм. Большинство советских аппаратов, современных на тот период, уже имели все необходимые устройства для подключения видеотехники, а именно: встроенный декодер ПАЛ-СЕКАМ и разъем СКАРТ на задней крышке. Дистанционным управлением они также комплектовались либо имели возможность несложной установки нужных плат, модулей управления и фотоприемников инфракрасного сигнала. Сразу же возник дефицит на соответствующие соединительные кабели, который охотно восполняли многочисленные кооперативы и частные предприятия.

Интерфейсы передачи данных

Любая техника имеет в своей конструкции порты ввода-вывода. Для удобства их использования в корпусах устройств устанавливаются разъёмы. В зависимости от типа передаваемого сигнала они могут быть цифровыми или аналоговыми.

Сигнал, вне зависимости от своей природы, представляет собой электромагнитные возмущения разной формы и частоты. В зависимости от того, какого вида передаётся колебание, прибор, получающий этот сигнал, обрабатывает его и формирует сигнал, доступный к восприятию. Аналоговый код передачи имеет непрерывную форму сигнала, а цифровой код — дискретную.

К недостаткам аналоговой формы передачи относят: зашумлённость сигнала из-за сильного восприятия его к помехам и плохую защищённость. В то же время цифровой сигнал имеет качество на несколько порядков выше и практически не подвержен влиянию помех и имеет высокую безопасность из-за используемых алгоритмов шифрования.

Для преобразования одного вида сигнала в другой применяется специальное устройство. Прибор, изменяющий аналоговый тип сигнала на цифровой называют аналого-цифровым преобразователем (АЦП), и наоборот, прибор, выполняющий противоположную функцию, называется цифро-аналоговым преобразователем (ЦАП)

Важно понимать, что простой шнур, имеющий на концах разъёмы VGA и HDMI, работать не будет, так как из-за разности природы возникновения сигналов потребуется активный преобразователь

Аналоговый порт

С развитием компьютерной техники компания IBM в 1978 году внедрила в свои устройства видеоинтерфейс стандарта VGA. Применение аналогового сигнала позволило сократить число проводников в кабеле и улучшить передачу цветного изображения. Интерфейс первого поколения назывался XGA, но со временем был заменён на SVGA. Претерпев несущественные изменения, он смог передавать сигнал в большем разрешении. Используемый разъем и кабель этого стандарта не менялся более десяти лет, пока на смену аналоговым не пришли цифровые технологии.

Разъём VGA имеет вид 15-контактного устройства. VGA транслируя сигнал, построчно изменяет его уровень напряжения, что соответствует изменению яркости и интенсивности луча. Распиновка разъёма имеет следующий вид:

  1. RED — служит для передачи красного цвета в сигнале.
  2. GREEN — служит для передачи зелёного цвета в сигнале.
  3. BLUE — служит для передачи синего цвета в сигнале.
  4. ID 2/RES — резервный канал.
  5. GND — общий канал.
  6. RED_RTN — экран красного цвета.
  7. GREEN_RTN — экран зелёного цвета.
  8. BLUE_RTN — экран синего цвета.
  9. KEY/PWR — используется как ключ или для передачи постоянного напряжения +5 вольт.
  10. GND — общий канал.
  11. D0/RES — нулевой бит.
  12. D1/SDA — первый.
  13. HSync — предназначен для горизонтальной синхронизации.
  14. VSync — предназначен для вертикальной синхронизации.
  15. D3/SCL — третий бит.

Цифровой порт

Наиболее применяемые цифровые интерфейсы HDMI и DVI. Разница между ними заключается в стандарте передачи. В 1999 году корпорацией Digital Display Working Group была разработана концепция цифровой трансляции сигналов. А после, компания Silicon Image, разработала алгоритмы, позволяющие последовательно передавать данные, которые применялись при построении формата DVI.

Основные симптомы неисправности

Прежде чем разрезать, а после спаять, не лишним будет убедиться в том, что проблема именно в кабеле. Признаки неисправности HDMI могут быть разные.

Среди наиболее распространенных:

  • телевизор сообщает «Нет сигнала»;
  • отсутствует четкость изображения, по экрану «идет снег», гамма смещена в сторону одного из основных цветов;
  • вместо изображения на экране мозаика из цветных прямоугольников и полос;
  • отсутствует звук.

Все вышеперечисленное может свидетельствовать о проблеме со шнуром, но вовсе не обязательно. До того, как браться за инструмент, намереваясь спаять HDMI, надо убедиться в отсутствии других, как правило, элементарных неисправностей.

Причиной проблемы может стать разъем HDMI. Для начала надо его пошевелить, несколько раз вынуть и вставить обратно. Разъем, который в телевизоре также стоит осмотреть. Он редко выходит из строя, но все возможно. Не помешает лишний раз убедиться в том, что его не вывернули, стараясь вытянуть кабель, что он не забит грязью, или, что случается в семьях с детьми, пластилином.

Также не помешает временно сменить способ подачи сигнала. Отключить HDMI и подключить, к примеру, RCA. В крайнем случае, можно спаять тестовый кабель, используя подходящий коаксиальный кабель и разъемы «тюльпан» (хотя, чтобы припаять тюльпан к такому проводу, тоже потребуется время). Если изображение появилось, все понятно – причина в проводе, если же нет, проблема в телевизоре или в источнике видео.

Скарт распиновка — правильная распайка

Скарт распиновка — в начале 80-х годов французская объединенная компания разработчиков радио и телевизионной аппаратуры сконструировала много контактный разъем SCART. С помощью этого аудио-видео интерфейса появилась возможность транслировать данные получаемые от источников RGB-сигнала. Данный девайс, обеспечивающий превосходное качество видео картинки, быстро стал довольно популярным разъемом в Европе.

Несколько позже, этот 21-пиновый соединитель нашел свое применение в плейерах и видеомагнитофонах производимых известными мировыми брендами. В настоящее время имеется много популярных систем для обмена информацией с помощью SCART.

В конструктивном плане соединитель разрабатывался для осуществления коммутации разного рода данных в цифровом и аналоговом формате. В числе, которых подразумеваются передача аудио и видеосигналов, при помощи всего одного такого соединителя стало возможным записывать и воспроизводить видео контент. Кроме этого доступна функция передачи команд для управления мультимедийным устройством во время его настройки.

Особенности конструкции и скарт распиновка

Распиновка скарт разъема выполнен по 2-х компонентной несимметричной схеме, двухрядные подпружиненные контакты-вилки осуществляют передачу сигналов (20 это сигнальные тракты и 1 для защиты). Наружний корпус контактного разъема имеет характерную форму, служащую своеобразным ключом. Именно этот конструктивный выступ гарантирует правильное подключение СКАРТа, если его при подключении развернуть, то соединение будет невозможно.

Распиновка SCART разъема осуществляется установкой нечетных номеров контактных ножей внизу разъема, при этом ключ кабеля будет с правой стороны. Верхний ряд контактов, имеющий четные номера обозначений, выполнен с некоторым смещением относительно нижнего ряда. Именно такое расположение «ножей» не дает соединить коннектор в обратном направлении. Порядок подачи сигнальных данных через контакты показано в приведенной ниже таблице. Защитный провод, помещенный в экранирующую оплетку, соединяется с 21 контактом.

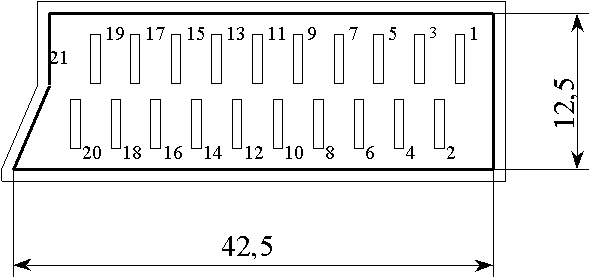

№ контактаНазначениеУровень сигнала, сопротивление цепи
1 выход сигнала звука правого канала (моно) Vэфф. = 0,2-2,0В, R<1кОм
2 вход сигнала звука правого канала (моно) Vэфф. = 0,2-2,0В, R>10кОм
3 выход сигнала звука левого канала Vэфф. = 0,2-2,0В, R<1кОм
4 общий провод сигнала звука
5 общий провод сигнала «BLUE»
6 вход сигнала звука левого канала Vэфф. = 0,2-2,0В, R>10кОм
7 вход/выход сигнала «BLUE» pазмах 0,7В Vпост. = 0-2,0 В, R=75 Ом
8 вход/выход напpяжения пеpеключения ТВ/ВИДЕО Vвыкл. = 0 — 2,0 В, Vвкл. = 9,5 — 12В, Rвход. > 10кОм, Rвых. < 1кОм
9 общий провод сигнала «GREEN»
10 второй канал ввода данных не используется
11 вход/выход сигнала «GREEN» pазмах 0,7В Vпост. = 0-2,0 В, R=75 Ом
12 первый канал ввода данных не используется
13 общий провод сигнала «RED»
14 общий провод первого канала ввода данных не используется
15 вход/выход сигнала «RED» pазмах 0,7В Vпост. = 0-2,0 В, R=75 Ом
16 вход/выход напpяжения пеpеключения ТВ/RGB Vвыкл. = 0 — 0,4 В, Vвкл. = 1,0 — 3,0В, Rвход. = 75 Ом
17 общий провод полного видеосигнала
18 общий провод напpяжения пеpеключения ТВ/RGB
19 выход полного видеосигнала положительной поляpности pазмах 1,0 В, Vпост. = 0-2,0 В, R=75 Ом
20 вход полного видеосигнала положительной поляpности pазмах 1,0 В, Vпост. = 0-2,0 В, R=75 Ом
21 коpпус

Изготовление SCART-кабеля собственными руками

Необходимость в изготовлении соединителя с коннектором SCART в домашних условиях может быть вызвана потребностью создания мультимедийного комплекса для дома. А распиновка скарт разъема делается согласно представленной таблицы. При самостоятельном изготовление SCART-соединителя, не обязательно задействование всех контактов, можно подключать только необходимые вам. Место подпайки провода к контакту нужно помещать в кембрик, можно с термоусадочными свойствами.

Предыдущая запись Распиновка usb на материнской плате

Следующая запись Как узнать какой сокет на материнке

Как пользоваться scart-портом

Каждый из контактов разъема отвечает за передачу определенного сигнала. Например:

  1. Контакт номер 4 необходим для передачи аудио сигналов.
  2. Контакт номер 17 для передачи видеосигналов.
  3. Контакт номер 8 переключает внутренний сигнал на внешний.
  4. Контакт номер 16 необходим для переключения телевизора из RGB в Композитный режим.

Также контакты обеспечивают раздельную подачу цветов.

Скарт-разъем позволяет подключить к телевизору компьютер. Это можно сделать следующим образом:

  1. Нам нужен кабель. Одной стороной он подключается к телевизору, а другой к компьютеру (необходимый разъем находится там, где видеокарта).
  2. После подключения, телевизор будет использоваться как монитор компьютера.
  3. Следующим шагом нам нужно дождаться всплывающего окна, которое сообщит, что обнаружено новое устройство.
  4. Ждем некоторое время. Компьютер самостоятельно установит все необходимые драйвера для работы с новым устройством.

Бывают случаи, когда компьютеру не удается установить необходимый драйвер (высвечивает, что устройство неправильно установлено). Причины могут быть три. Первая – отсутствие сигнала. Возможно, разъем поврежден или работает другое устройство, блокирующее передачу сигнала. Рекомендуется выключить все посторонние устройства. Второе – видеокарта на компьютере неправильно настроена или устарел драйвер. Необходимо обновить программное обеспечение видеокарты. Это сделать через интернет, посетив сайт. Но, возможно, видеокарта просто не поддерживает передачу данных через Скарт-порты. Третяя – низкий сигнал горизонтальной синхронизации. Он должен быть не ниже 15 кГц. В этом случае придется паять переходник. Также понадобится установка дополнительного программного обеспечения. Но не все они будут бесплатными. Лучше всего попросить помощи эксперта.

Обратите внимание! На компьютере установлен VGA разъем. Поэтому нам нужно соответствующий кабель

Особенности распайки кабеля на контактах разъемов

Какими-то особыми технологическими нюансами пайка проводников кабеля на контактных площадках соединителей не отмечается. Главное в таком процессе – обеспечение соответствия цвета предварительно проводников кабеля конкретному контакту (пину).

Цветовая маркировка проводников внутри кабельной сборки, используемой для USB интерфейсов. Сверху вниз показана, соответственно, цветовая раскраска проводников кабелей под спецификации 2.0, 3.0 и 3.1

Также, если осуществляется распайка модификаций устаревших версий, следует учитывать конфигурацию соединителей, так называемых – «папа» и «мама».

Проводник, запаянный на контакте «папы» должен соответствовать пайке на контакте «мамы». Взять, к примеру, вариант распайки кабеля по контактам USB 2.0.

Используемые в этом варианте четыре рабочих проводника, как правило, обозначены четырьмя разными цветами:

  • красным;
  • белым;
  • зеленым;
  • черным.

Соответственно, каждый проводник подпаивается на контактную площадку, отмеченную спецификацией разъема аналогичной расцветки. Такой подход существенно облегчает работу электронщика, исключает возможные ошибки в процессе распайки.

Аналогичная технология пайки применяется и к разъемам других серий. Единственное отличие в таких случаях – большее число проводников, которые приходится паять. Чтобы упростить себе работу, удобно использовать специнструмент – надежный паяльник для пайки проводов в домашних условиях и для снятия изоляции с концов жил.

Независимо от конфигурации соединителей, всегда используется пайка проводника экрана. Этот проводник запаивается к соответствующему контакту на разъеме, Shield – защитный экран

Нередки случаи игнорирования защитного экрана, когда «специалисты» не видят смысла в этом проводнике. Однако отсутствие экрана резко снижает характеристики кабеля USB.

Поэтому неудивительно, когда при значительной длине кабеля без экрана пользователь получает проблемы в виде помех.

Распайка соединителя двумя проводниками под организацию линии питания для устройства донора. На практике используются разные варианты распаек, основываясь на технических потребностях

Распаивать кабель USB допускается разными вариантами, в зависимости от конфигурации линий порта на конкретном устройстве.

К примеру, чтобы соединить одно устройство с другим с целью получения только напряжения питания (5В), достаточно спаять на соответствующих пинах (контактах) всего две линии.
