Цокольный профиль для утеплителя — виды и характеристики

Комплектующие материалы

Для монтажа цокольной системы необходимо использовать не только специальные цокольные профиля, но еще и разного рода дополнительные элементы. К ним можно отнести планки соединительного типа и компенсаторы неровности стены.

Соединительные планки – это пластины с гнездом, которые изготавливаются из алюминия или пластика. Используется такой материал для соединения между собой двух соседних стартовых конструкций.

Компенсаторы неровности стены – это специальные прокладки, которые устанавливаются между используемым профилем и основанием. Они могут иметь разную толщину. За счет этого удается нивелировать совершенно все изгибы, которые присутствуют на основании. К стене такие прокладки крепятся путем применения дюбель-гвоздей или же дюбель-саморезов.

Конструкция вентилируемого фасада

Основные составляющие систем вентилируемых фасадов:

1. усиленные крепёжные кронштейны;
2. горизонтальные Г-образные крепёжные профили;
3. вертикальные шляпные и Z-образные крепёжные профили из оцинкованного металла;
4. метизы;
5. теплоизоляция фасада;

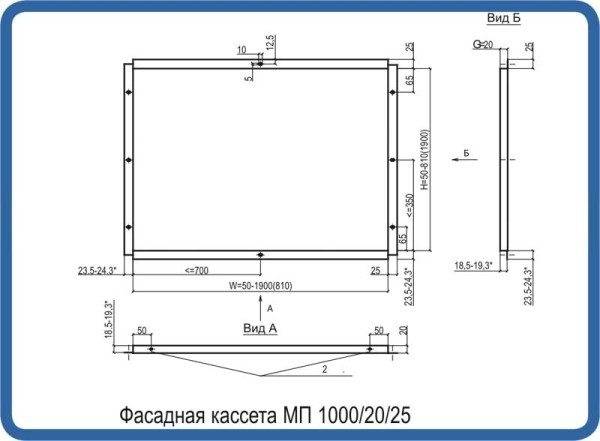

6. фасадные кассеты.

Размеры монтажных элементов

Крепежные элементы для вентилируемых фасадовОсновной вертикальный профиль для вентфасада (КПШ 90х20)Для крепления системы к стене используются усиленные крепёжные кронштейны для вентилируемых фасадов (ККУ). Размер их консоли от 90 до 230 мм. Шаг горизонтальных профилей и кронштейнов указывается в проектной документации.

Шляпные крепёжные профили КПШ-90х20х3000 предназначены для установки по вертикальным стыкам кассет фасада, между которыми монтируют промежуточные профили КПШ-50х20х3000. Узлы примыканий выполняю с использованием Z-образных крепёжных профилей КПZ-29х20х3000.

Профили для вентилируемых фасадов имеют как стандартную (3 м), так и нестандартную длину, определяемую проектом.

Для крепления элементов несущего каркаса используются самонарезающие винты, заклёпки или болтовые соединения.

Крепежный Z-образный профиль КПZ 29х20х3000

Система утепляется в один или два слоя минватой либо стекловатой. Однослойное утепление или наружный слой двухслойного материала выполняют из плиты минваты (плотность от 80 кг/кубометр).

Внутренний второй слой выполняют из плит минваты или стекловаты (плотность от 30 кг/кубометр). При этом, чем больше слоев материала и выше его плотность, – тем дороже цена фасадного утеплителя.

Для защиты от ветра и влаги утеплитель покрывают паропроницаемой мембраной. Изготовление металлических фасадных кассет со скрытым или открытым способом крепления выполняется по проектным размерам.

Комплектующие

Зачастую случается, что фасад не имеет ровной поверхности. В этом случае необходимо воспользоваться дополнительными элементами. Они помогают сделать линию фасада идеальной. Для алюминиевых и ПВХ профилей существуют соединители, которые выглядят как пластины, имеющие П-образные грани.

Если изделие не может прилегать к стене, имеющей неровную поверхность, целесообразно воспользоваться компенсаторами. Данный элемент имеет специальные отверстия для монтажа. Толщина может быть различной и зависит от зазора, получающегося между профилем и основой.

Чтобы закрепить стартовый профиль, можно использовать дюбели. В случае когда компенсаторов недостаточно, можно использовать подкладочные шайбы. Их диаметр может быть разным и подбирается также в зависимости от ширины зазора.

Инструменты

Крепление вентилируемого фасада проводят с использованием таких инструментов:

• нивелира;
• рулетки;
• отвеса;
• шуроповерта;
• ножниц по металлу;
• заклёпочных клещей.

Разметка и монтаж кронштейнов

Разметку выполняют с учётом проектного шага кронштейнов при отступе между краем стены и осью кронштейна не меньше 100 мм.

Кронштейн для вентилируемых фасадов – надежная и простая конструкция

Монтажные работы

Главное, правильно подобрать достаточное количество материалов и следовать поэтапной инструкции, представленной ниже.

Установка теплоизоляции

Во время теплоизоляционных работ в большинстве случаев применяют ПВХ-профиль или же изделия из алюминия. Ширину планок необходимо выбирать таким образом, чтобы она соответствовала ширине теплоизоляционного материла. Дальше стоит выполнить следующие действия.

1. В первую очередь делается горизонтальная разметка нижней границы теплоизоляционного слоя. Чтобы линия получилась ровной, стоит воспользоваться нивелиром или пузырьковым уровнем. Если фасад имеет достаточно большую длину, то на каждом углу стоит вкрутить саморезы на одинаковом уровне и натянуть между ними прочную нить. Дальше профиль устанавливается непосредственно по этой нити. Чтобы работать было проще, по нити можно прочертить специальным маркером ровную линию.
2. Начинать монтаж стоит непосредственно от угла фасада. Сначала делается угловой элемент, для которого используется полотно цокольного профиля. Профиль выкладывается на максимально ровную поверхность таким образом, чтобы его полочки направлялись вверх. От края профиля нужно отступить примерно 50 сантиметров. На нижней полке простым карандашом чертится ровня линия, которая должна идти перпендикулярно боковым полкам. С данной линией совмещается угол строительного угольника и чертится линия для получения прямого угла. Дальше с помощью ножниц по металлу вырезается угол. Надрезанная часть профиля отгибается и отламывается. Соединитель отрезается таким образом, чтобы его длина была такой же, как длина среза в профиле. Затем соединитель нужно установить на один из присутствующих срезов и загнуть профиль, чтобы линии срезов максимально плотно прилегали друг к другу.
3. Профиль прикладывается к углу фасада. Используя маркер, необходимо отметить на стене точки, в которых будет происходить крепление. Между ними должно быть расстояние не более 50 сантиметров. Стоит отметить, что величина шага будет зависеть от того, какой вес имеет теплоизоляционный материал.
4. В стене делаются отверстия с помощью дрели и сверла с твердосплавным кончиком.
5. К стене прикладывается профиль и подбирается компенсатор нужной толщины, чтобы устранить зазор между профилем и стеной.
6. Через отверстие в компенсаторе и профиле нужно установить дюбеля. В них забиваются гвозди. Таким образом происходит крепление цокольного профиля по всей его длине.
7. Дальше устанавливается соединитель на торец профиля.

После того, как все работы будут завершены, можно начинать укладывать используемый утеплитель. Когда монтаж будет завершен, необходимо заполнить совершенно все зазоры между поверхностью здания и цокольным профилем морозостойкой и влагостойкой пеной.

Установить самостоятельно цокольный профиль достаточно легко. Для этого не потребуются специальные знания или навыки. Достаточно следовать предоставленной инструкции и все работы выполнять постепенно. Также стоит подобрать все необходимые материалы заранее и с небольшим запасом, чтобы во время монтажа не возникало никаких проблем.

Функции изделия

Профиль из алюминия с капельником. Предназначен для защиты и удерживания утеплителя, а также для отвода воды.

Основными функциями изделия являются:

• установки прочного основания для утеплителя;
• предотвращения поступления капиллярной влаги от цоколя к утеплителю;
• препятствует проникновению грызунов под наружную часть фасада.

Для установки на несущую стену потребуются следующие инструменты:

• перфоратор с набором сверил (для сверления отверстий в стене под дюбеля);
• лазерный или водяной уровень (для точной горизонтальной установки);
• молоток или отвертка (в зависимости от выбранных вами дюбелей);
• плоскогубцы.

Инструменты для монтажа алюминиевого профиля.

Разновидности и характеристики цокольного профиля

Цокольный профиль крайне редко используют тогда, когда отделка и утепление дома проводится самостоятельно без помощи профессионалов.

Цокольный профиль крайне редко используют тогда, когда отделка и утепление дома проводится самостоятельно без помощи профессионалов. Этого допускать не стоит, ведь непосредственно во время эксплуатации постройки в дальнейшем могут возникать разного рода проблемы.

Совершенно все технологии обустройства фасадных систем современного образца, требуют обязательного использования цокольного профиля. Лучше прислушаться к советам опытным специалистов, чтобы потом не решать проблемы с утеплением и порчей конструкции.

На сегодняшний день в продаже можно найти три разных вида материала этого типа – алюминиевый, ПВХ, двухсоставной.

Алюминиевый профиль

Этот материал принято считать наиболее устойчивым к отрицательному воздействию влаги. Во время производства используется дополнительный способ обработки металла, который приводит к появлению на его поверхности специальной защитной пленки. Благодаря этому готовая продукция становится максимально устойчивой к воздействию механического характера. Но во время монтажа нужно быть все равно очень аккуратными, чтобы не повредить эту пленку. В противном случае в местах возникновения царапин на металле со временем может начать образовываться коррозия.

Металлический цокольный профиль – это планка П-образной формы, в которой одна полочка находится несколько ниже, чем вторая. На более высокой полке расположена перфорация, которая позволяет осуществлять установку планки к стене постройки. Во второй полочке также присутствуют отверстия. Дополнительно делается капельный изгиб, чтобы от материалов, которые прилегают к профилю, можно было отводить воду.

В продаже можно найти продукцию отечественных и зарубежных производителей. На сегодняшний день есть несколько марок, которые считаются наиболее популярными. К ним можно отнести «Альта-Профиль», BauKom, «Ростех» и другие.

ПВХ-профиль

Еще одно отличие заключается в том, что стоимость ПВХ-изделия намного ниже, чем алюминиевого аналога. Именно поэтому данная продукция сегодня пользуется огромной популярностью в частном домостроении. Если же говорить о промышленном строительстве, то там предпочтение отдают металлической продукции.

Двухсоставной профиль

Двухсоставной вариант отличается от других вариантов своим конструкционными особенностями. Он изготавливается из передней и задней планок. Задняя планка имеет Г-образную форму. На одной из полочек планки находятся отверстия, которые используются для установки разнообразных крепежных элементов.

Как выбрать утеплитель?

Для утепления здания минватой необходимо выбрать наиболее оптимальный ее тип

Для этого стоит обратить внимание на основании факторы, которые следует учесть. Среди них специалисты выделяют такие:

Стекловата или каменная вата

Чаще всего выбор идет между материалами, выполненными из расплава стекла и горных пород. Стекловате присуща мягкость, пышность и эластичность. Она способна восстанавливать свою первоначальную форму после сжатия.

Каменная (базальтовая) вата характеризуется более высоким уровнем огнестойкости. Она имеет лучшие тепло- и звукоизоляционные качества. Именно поэтому по своим эксплуатационным характеристикам данный материал в некоторой степени превосходит стекловату. Вследствие этого для утепления фасадов зданий используют преимущественно каменную вату.

Форма

Рулонная минвата используется для утепления горизонтальных поверхностей. К ним относятся: перекрытия, полы, скатные кровли с небольшим углом и т.д. В свою очередь для фасадов зданий лучше всего подходит минвата в плитах.

Плотность

Плотность утеплителя определяется количеством волокон в материале. Измеряется данный показатель в кг/м3. Для утепления фасадов специалисты рекомендуют использовать минвату, плотность которой находится в пределах от 100 до 125 кг/м3.

Толщина

Существует возможность покупки минваты различной толщины. Ее необходимо рассчитывать в каждом конкретном случае индивидуально в зависимости от того, из какого материала выполнен дом, в каких климатических условиях он расположен и т.д.

Минимальная толщина минеральной ваты для утепления фасадов составляет 50 миллиметров. В некоторых случаях для достижения поставленной цели требуется более толстый материал – до 200 миллиметров.

Таким образом, основываясь на всех вышеперечисленных факторах, можно подобрать действительно наиболее оптимальный тип минеральной ваты для утепления фасада частного дома.

Установка металлического каркаса под сайдинг

Монтаж сайдинга цокольного начинается с обустройства обрешетки. Она выполнит функцию опоры, а также обеспечит наличие вентиляционных зазоров, чтобы не накапливался конденсат и не развивался грибок и плесень. Существует несколько типов каркасов, но наиболее оптимальным для цоколя считается горизонтальный.

Металлический каркас

При фиксации металлопрофиля саморезами необходимо учитывать воздействие температурного расширения и оставлять небольшой зазор между поверхностью обрешетки и шляпкой метиза. Для крепления лучше всего брать оцинкованные крепежи, чтобы исключить появление коррозии.

Разновидности материалов

Как показывает практика, этот элемент редко применяется, когда утеплением дома занимаются сами хозяева. К сожалению, это самая грубая ошибка в технологии при проведении подобных работ, которая со временем провоцирует образование различных проблем в процессе эксплуатации конструкции.

Все без исключения технологии обустройства фасадных систем предусматривают наличие цокольных профилей, поэтому игнорировать эту рекомендацию не стоит.

На рынке сегодня представлено три вида рассматриваемого материала:

1. Алюминиевый.
2. ПВХ.
3. Двухсоставной.

Каждый из этих материалов обладает своими достоинствами и недостатками, о которых мы расскажем вам далее в статье.

Виды и характеристики цокольного профиля

Цокольный профиль нечасто используют при самостоятельной отделке и утеплении домов. Это недопустимый просчет, который может спровоцировать немало неприятностей в процессе эксплуатации здания.

Монтаж стартового профиля. Утеплитель пенополистирол

Все технологии возведения современных фасадных систем предусматривают монтаж цокольного профиля. Поэтому игнорировать рекомендации специалистов неразумно.

Существует три вида этих материалов:

• алюминиевый;
• ПВХ;
• двухсоставной.

Алюминиевый профиль

Алюминиевый профиль

Профиль цокольный стартовый алюминиевый с капельником 53 мм

Изделия этого вида изготавливают из анодированного алюминия, который максимально устойчив к воздействию влаги. В результате применения специального способа обработки металла, на его поверхности образуется тонкая защитная пленка, которая обладает достаточной высокой устойчивость к механическому воздействию. Но все же при монтаже алюминиевого цокольного профиля нужно стремиться избегать образования на металле царапин. Впоследствии в этих местах может развиться коррозия.

Стартовый цокольный профиль

Цокольный профиль представляет собой П-образную планку, одна полочка которой ниже другой. На более высокой имеется перфорация, посредством которой осуществляют монтаж алюминиевой планки к стене здания. Вторая полочка тоже имеет отверстия и оснащена капельным изгибом, который служит для отвода влаги от материалов, прилегающих к профилю.

Фасад мокрого типа. Цокольный профиль

Алюминиевый цокольный профиль выпускают как отечественные, так и зарубежные предприятия. Наиболее известны и популярны марки «Ростех», «Альта-Профиль», «Профиль Системс», BauKom (Германия).

Характеристики алюминиевого цокольного профиля

Изделие	Стандартная длина	Ширина	Толщина	Гарантийный срок службы
Цокольный профиль	2,5 м	40-200 мм	0,6-1 мм	Не менее 30 лет

ПВХ профиль

Форма планок этого вида профиля такая же, как и у алюминиевых. Единственное, чем отличаются эти изделия, это материалом изготовления. Для производства ПВХ профиля используют высокопрочный пластик, которому не страшны ни морозы, ни влага, ни коррозия. Успешно выдерживает он и перепады температур.

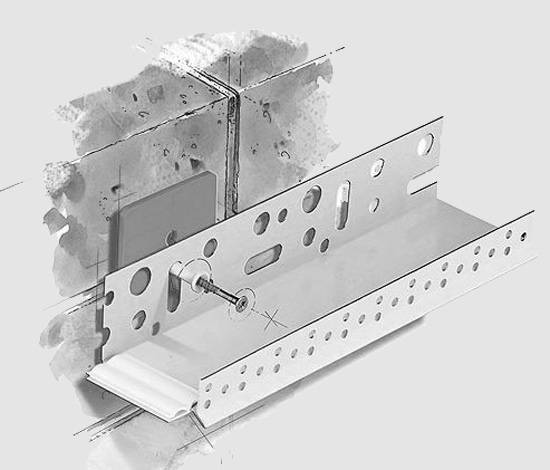

Профиль цокольный ПВХ, схема крепления

Еще одно отличие ПВХ профиля от алюминиевого заключается в значительно более низкой цене. Это одна из причин, по которой этот вид опорных планок преимущественно используется в частном домостроении. При возведении объектов промышленного и гражданского строительства традиционного монтируют алюминиевый профиль.

Двухсоставной профиль

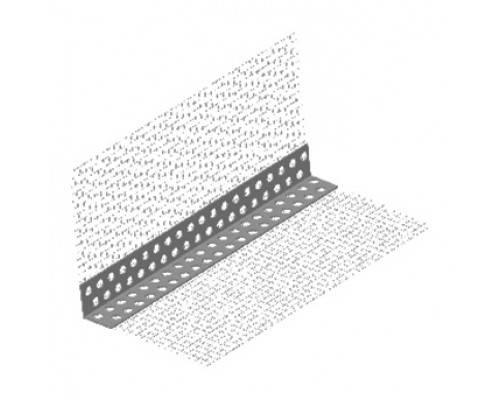

ПВХ цокольный профиль составной

Этот вид профиля имеет свои конструкционные особенности. Он состоит из двух частей: задней и передней (торцевой) планки. Задняя имеет Г-образную форму. Одна полочка планки имеет отверстия для установки крепежных элементов.

Три вида профилей, в том числе двухсоставной

Вторая полочка обладает П-образной формой. В этот узкий паз вставляют вторую часть профиля – переднюю. С ее внешней стороны находятся водоотводный отлив и прочная армирующая стеклосетка. Такое устройство профиля позволяет регулировать расстояние между его первой и второй полочкой. Стеклосетка является дополнительным опорным элементом и необходима при оштукатуривании фасадов.

Мокрый фасад. Технология

Как монтируется цокольный профиль

Обшивка цоколя часто проводится не по голой стене, а по каркасу. В состав каркаса входят три основных элемента: стартовый и рядовой профиля, крепёжные кронштейны.

Функции

• Опора. На него ложится первый ряд утеплителя, листовые отделочные материалы, сайдинг, а также приходится часть нагрузки от всего фасада.
• Буфер. Стартовый профиль выступает в роли барьера между облицовкой фасада и землёй. Он предохраняет утеплитель от промокания и загнивания.
• Он монтируется строго по уровню. Поэтому даже при неровном основании здания, низ фасада будет выровнен по горизонту.

Виды

Стартовый профиль используется для цокольного сайдинга, для утеплителя, для панелей. В независимости от материала, используемого для облицовки, есть три вида цокольного профиля:

1. Алюминиевый.
2. ПВХ.
3. Двойной.

Алюминиевый

Профиль цокольный Al (сокращенно от алюминиевый) состоит из высококачественного анодированного материала.

Благодаря особой технологии изготовления на внешней поверхности металла образуется тонкая и прочная плёнка, которая защищает его от коррозии и механических повреждений.

Это не означает что металл «вечен». Любая царапина разрушает целостность защитного покрытия, металл начинает гнить.

Алюминиевый цокольный профиль выпускается П-образной формы. У него есть две полки и опорное основание. Одна полка перфорированная и выше, чем другая. С её помощью он закрепляется на стену. У второй полки кромка изогнута для удаления дождевых капель.

Стандартные размеры элемента: длинна 2500 мм, ширина 40-200 мм. Толщина металла 0,6-1 мм. Срок эксплуатации 20-30 лет.

ПВХ

Состоит из высокопрочного и экологически чистого пластика. Он не разрушается от воздействия атмосферных осадков, не коррозирует. Профиль не деформируется и не лопается от сезонных перепадов температуры. У него небольшой вес, что делает его удобным для отделки цоколей коттеджей и дачных домиков. Цена за погонный метр ниже, чем у алюминиевого аналога.

Единственный мину, пластик постепенно разрушается под действием ультрафиолетовых лучей

Стандартные размеры цокольного ПВХ профиля не отличаются от алюминиевого. Для отделки дома своими руками чаще всего используется профиль цокольный 50 мм или 100мм. Все зависит от толщины утеплителя.

Двойной

Он отличается от остальных профилей возможностью регулировки по ширине. Первая часть двойного профиля представляет собой Г-образный элемент, который закрепляется на основание.

Для этого с одной стороны проделано множество отверстий под крепежи. В него вставляется вторая П-образная часть. Она оборудована отливом и армирующей стекой для плотного прилегания к утеплителю.

П-образная часть вставляется в Т-образную и задвигается на сколько позволяет ширина утеплителя.

Комплектующие

Кроме непосредственно цокольных профилей для монтажа цокольных систем используются дополнительные элементы: соединительные планки и компенсаторы неровности стены.

1. Соединительная планка – это алюминиевая или пластиковая пластина с гнездом для соединения двух соседних стартовых профилей.
2. Компенсаторы неровности стены – это прокладки между основанием и профилем. Они бывают разной толщины, что позволяет нивелировать изгибы основания. К стене он крепится при помощи дюбель-саморезов или дюбель-гвоздей.

Монтаж

Установка цокольного профиля – это несложный процесс, который состоит из нескольких этапов:

1. Разметка. Осуществляется с помощью лазерного или строительного уровня и веревки. На одно стороне цоколя устанавливается маркер из саморезы. От него на всю длину откладывается горизонтальная линия и натягивается шнурка, по которой отмечаются места для сверления отверстий.
2. Дрелью со сверлом меньшего, чем дюбель-саморез диаметра, высверливаются отверстия под каждый крепежный элемент. Шаг сверления зависит от массы подвесной системы 300-700 мм.
3. Торцы крайних профилей обрезаются под 45 градусов, чтобы получился угловой стык под 90 градусов.
4.  Монтаж начинается от угла. Предварительно каждый элемент прикладывается к стене. Где необходимо устанавливаются компенсаторы. Затем в каждое отверстие вставляется дюбель. Профиль прикручивается окончательно.
5. Между собой профили скрепляются с мощью планок.

Стартовый или цокольный профили легко смонтировать своими руками. В результате нижняя линия фасада получится ровной и аккуратно выполненной. Утеплитель будет защищен. Нижняя часть фасад не испортится и не потемнеет от влаги. Главное установить его строго горизонтальной, чтобы избежать перекосов на всю высоту здания.

Расчет материала и комплектующих

Чтобы в процессе отделки не пришлось столкнуть с нехваткой материала, а также во избежание лишних затрат, стоит выполнить предварительный расчет сайдинга и комплектующих.

Для расчета количества панелей нужно измерить периметр поверхности, на которую будет монтироваться облицовка. Полученный показатель делится на 0,9 (средняя длина сайдинга).

В результате станет известно число элементов в одном ряду. После этого высчитывается количество рядов, исходя из высоты фундамента и с учетом ширины панелей.

Если, к примеру, обшивка будет укладываться в два ряда, то число панелей в одном ряду умножается на два. Таким образом высчитывается общее количество материала.

Высота наружных уголков цокольного сайдинга идентична ширине панелей, а значит количество углов будет равно числу рядов панелей, умноженному на количество углов здания. То есть при укладке сайдинга в два ряда и наличии у дома 4 внешних углов нужно 4х2. Получается – 8 углов на здание.

При подсчете количества стартовых реек нужно отталкиваться от того, что одной планки, как правило, хватает на две панели, а значит, количество панелей в одном ряду следует разделить на два.

Еще один элемент, который может понадобиться при облицовке цоколя сайдингом, – это J-профиль.

Его используют как для отделки внутренних углов, так и вместо стартовой рейки – в случаях, когда дом стоит на неровном участке, и возникает необходимость резать панели.

Дело в том, что на нижней части сайдинга расположены крючки для крепления к стартовой планке, а при резке деталь остается без этих элементов. Поэтому обрезанную панель вставляют в заранее установленный J-профиль.

Количество таких профилей высчитывается исходя из общей длины наклонных участков и длины самого профиля, которая обычно составляет 3,66 м.

Расчет отливов выполняется с учетом того, что крепить эти детали необходимо внахлест. Длина отлива – 2 м, поэтому для здания с периметром, к примеру, 50 м понадобится 27 отливов, так как при соединении полезная длина отлива составляет 195 см.

Заключение

Цена такого профиля относительно небольшая по сравнению с теми преимуществами, которые вы получаете при его установке. Использование этого изделия на первый взгляд забирает много времени при его монтаже, однако в итоге вы имеете идеально ровную начальную основу, которая значительно сокращает время установки утеплителя для цоколя фундамента в дальнейшем.

На высотных зданиях с большим весом облицовочных материалов, профиль устанавливается по всей высоте здания на определенном расстоянии согласно проектному расчету.

Подробнее о работах, связанных с отделкой цоколя, можно узнать из видео в этой статье.
