Бойлер косвенного нагрева своими руками: устройство самодельного бойлера

Теплоизоляция бойлерного бака

Для понижения тепловых потерь и увеличения КПД емкость снаружи покрывается слоем изоляции.

Для утепления подойдет минеральная вата, монтажная пена или любой другой подходящий материал.
Крепится теплоизоляция к баку с помощью клея, проволоки или полосовых стяжек.

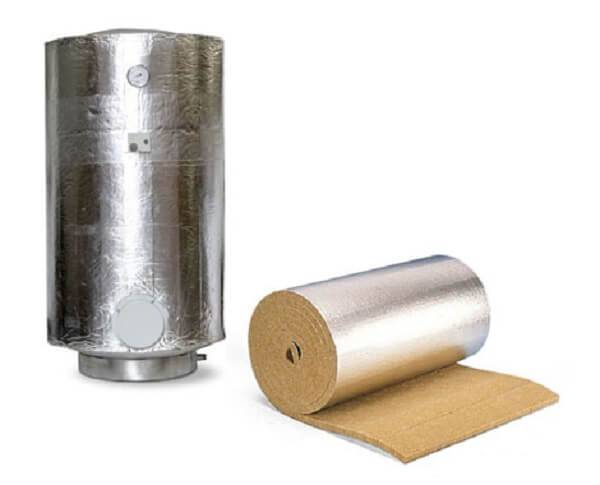

Рекомендуется корпус емкости покрыть фольгированным утеплителем или тонким листовым металлом. В этом случае бак будет иметь аккуратный внешний вид.
Наиболее простой вариант утепления – применение бака большей емкости. Бройлер вставляется в него, а простенок между емкостями заполняется пенопластом или утепляющим материалом.

Предназначение и принцип работы

Бойлер косвенного нагрева это прибор, предназначенный для периодического нагрева нужного объема воды за счет внешнего энергетического источника: газ, электроэнергия и другие. В корпус прибора встраивается крупногабаритная накопительная емкость, которая выбирается согласно предполагаемой потребности в горячем водоснабжении. Бак косвенного нагрева изготавливается из материалов с антикоррозийными свойствами. Внутри емкости монтируется трубчатый нагревательный элемент (ТЭН) или специальная спиральная трубка средних диаметров, по которой осуществляется циркуляция другого теплоносителя. Принцип действия самодельного агрегата напоминает проточный электрический водонагреватель.

Через шланг с нижним подключением в емкость заливается холодная вода. За счет перемещения теплоносителя осуществляется нагрев воды. При помощи верхней трубки поступает уже прогретая до нужной температуры горячая вода. Для обеспечения безопасности, водопроводная труба подачи и рециркуляции оборудуются аварийными вентилями. Наружные стенки бака оборачивается теплоизоляционным покрытием, чтобы прогретая вода не остывала.

Потребители, которые используют бойлер титан и электрические проточные водонагреватели знакомы с тонкостями эксплуатации подобных приборов. Устройство таких нагревателей не позволяет использовать одновременно две и более водоразборные точки горячего водоснабжения, поэтому изготовленный водонагреватель своими руками способен решить этот недочет, так как вода располагается в емкости и сохраняет свой температурный уровень.

Косвенные водонагреватели с устройством змеевика, который помещается по центру бака. Можно изготовить змеевик своими руками из труб. Для этого подойдут изделия из черных металлов или нержавейки. При помощи резака создаются изгибы для увеличения количества витков. В емкость нагревателя заливается холодная вода. При нагревании змеевика осуществляется теплоотдача холодной воде в резервуаре.
Во втором случае сделать бойлер своими руками можно по такому же принципу. Однако трубы с циркулирующим теплоносителем размещают по стенкам бака. В таком виде водонагреватель косвенного нагрева легче обслуживать.
Последним способом комбинированный бойлер косвенного нагрева изготавливается из двух емкостей. Из большей создается главный бак, в который помещают емкость меньшего диаметра. Свободное пространство между резервуарами заполняется теплоносителем.

Устройство бойлера для нагрева воды отличается простой конструкцией, поэтому для создания такого прибора можно продумать личный вариант. Основополагающие чертежи прибора ознакомят с примерными конструкциями такого рода нагревателей.

Подключение бойлера

Для правильного подключения бойлера нужно соединить только пластиковыми трубами (металлическими нельзя) или шлангами высокого давления выхода к трубам гвс (не перепутайте выхода горячей с холодной). На вход холодной воды обязательно нужно установить обратный клапан. Этот клапан нужен для того чтоб не сгорел тен когда нет воды в системе водопровода, клапан не дает стечь воде из водонагревателя и впоследствии не ударило электрическим током если прогорит тэн.

Для того чтоб соединить нагреватель с электричеством — фазу подведите к тэну так, чтоб при срабатывании регулятора температуры ток отключался. Для того чтоб узнать какой из контактов соединять — выньте аккуратно терморегулятор из тэна соедините провода (всего два) и тестером или отверткой с индикатором проверьте на отключение фазы. Заземление на корпус. Некоторые зануляют, но лучше спросите у электрика. Установить бойлер можно рядом с котлом газовым или даже встроить нагреватель воды в мебельный шкаф.

Бойлер на 80 литров, и на 100 делается из двух балонов. Обмен тепла от электрического тена в теплообменнике получается своеобразный гидроаккумулятор -это накопительные водонагреватели.

Как видите устройство бойлера не сложное, даже простое. По такому-же принципу можно сделать своими руками бойлер напольный.

Можно самому сделать как — горизонтальный бойлер, так и вертикальный. У самодельного горезонтального немного другая схема подключения, а внутренности все одинаковые. Получается не хуже бойлера термекс, baxi, acv, drazice, gorenje (бойлер горение) или к примеру электролюкс и ariston (аристон).

Один из компонентов котельного оборудования — бойлерная, в бойлерной установлены водонагреватели. Самодельные бойлеры водонагреватели можно использовать как электрические котлы отопления взамен котлов газовых.

На главную справочника

С доставкой купить корочки сварщика с талоном птб
Корочки электрика купить на работу устроиться чтобы
Корочки электромонтажника купить на работу устроиться чтобы

5 Изготавливаем змеевик и собираем прибор – проблем не будет!

Спиралевидный элемент для бойлера делаем из пластиковой либо металлической трубы. Ее диаметр должен быть небольшим – в пределах 0,8–2 см. Трубу наматываем на большее по сечению оцилиндрованное бревно, металлическое трубное изделие либо на любую другую прочную оправку цилиндрической формы. Следим за тем, чтобы витки спирали не соприкасались друг с другом. В этом случае мы обеспечим максимальный контакт нагреваемой воды и греющей поверхности.

Изготавливаем змеевик для водонагревателя

Число витков и длина змеевика определяются, исходя из вместимости бака. Для бойлера, изготавливаемого из 200-литрового баллона, протяженность спирали составляет около 15 м. Требуемое количество витков – 12 (при дистанции между ними около 7 см). Змеевик не следует наматывать на оправку чересчур плотно. Каждый год его придется в обязательном порядке демонтировать и очищать от скопившихся отложений. Если спираль намотать слишком сильно, снять ее будет проблематично.

Теперь собираем наш водонагреватель:

1. Устанавливаем змеевик вдоль стен либо в центре емкости.
2. Припаиваем патрубки к выходной и входной трубе.
3. Привариваем к корпусу устройства ушки – крепежные элементы, сделанные из металлического уголка, когда бойлер планируется повесить на стене. Если нагреватель устанавливается вертикально на пол, к его днищу нужно приварить ножки. Они обеспечат устойчивость агрегата.
4. На концах спирального элемента нарезаем резьбу, навинчиваем на нее контргайку. Затем выводим змеевик за пределы бака, натягиваем на его окончания прокладки из резины, а на них – муфты с резьбой. Подключаем змеевик к контуру системы отопления.
5. Подсоединяем устройство к входной и выходной трубе.

Финал работ – обустройство разводки труб в разные помещения (санузел, кухня). Совет. Если разводка не планируется, на кран с горячей водой устанавливаем вентиль. Проверяем все соединения на герметичность и начинаем пользоваться самодельным водонагревателем.

Монтаж бойлера

Для начала необходимо взять баллон (пропан) и вентиль. Если использовать старый баллон, то некоторое время он будет выдавать запах газа. Первым делом следует промыть баллон. Для этого его необходимо разрезать, хорошо почистить и загрунтовать специальным нитратом. После того как грунтовка высохнет, баллон необходимо сварить. 1 такой бойлер может согреть около 50 л воды.

После чего начинаются сборочные работы. Для начала откручивается вентиль, который шел в комплекте. На его место приваривается гайка из стали (диаметр — 32 мм). Но перед этим необходимо придать гайке сгонную резьбу.

Это действие необходимо для лучшего стыка крепежа водонагревателя с местом монтажа.

Схема змеевика для бойлера.

Следующим этапом будет начинка водонагревателя. Для чего следует взять часть трубы (диаметр — 15 мм). С одной стороны у данной трубы вытачивается при помощи лерки резьба. Трубка для подачи горячей воды по длине должна быть соизмерима с длиной бойлера. В этом случае прогрев воды будет равномерным. Труба для подачи холодной воды делается по следующему принципу. К металлической трубке приделывается заглушка, вдоль трубы просверливаются отверстия. Отверстия необходимы для того, чтобы потоки горячей и холодной воды не перемешивались. В другой стороне трубы вытачивается резьба.

При желании соединить изготавливаемый водонагреватель и накопительный бойлер косвенного типа следует провести ряд дополнительных действий. Он будет греться от отопительной системы. Итак, следует вырезать отверстие, которое составляет 50 мм в диаметре. Это необходимо проделать для теплообменника. В итоге получается труба, внутрь которой вставлена другая. Затем стыки, заглушки обеих труб свариваются. Стыки соединения лучше изолировать силиконовыми смесями.

Схема подключения бойлера.

При таком типе водонагревателя подача воды осуществляется сверху, а выход выводится снизу. Горячая вода льется вверх, поэтому при наличии мощного тэна можно получать теплую воду без предварительного нагрева. Как вариант водонагреватель можно приварить к вертикальному стояку отопительного котла. В этом случае думать о креплении водонагревателя не придется и на виду остается минимум труб.

Далее берется стальной угол. Предварительно к уголку монтируются болты. Они служат крепежными элементами для монтажа бойлера к стене. Труба с гайкой обматывается паклей, и в гайку устанавливается нагревательный тэн мощностью 2 Квт с терморегулятором. Терморегулятор подойдет от любого заводского нагревателя. Затем на бойлер крепится специальная лампочка со световым сигналом (или светодиод). Затем тэн следует обернуть теплоизоляционным материалом. Чтобы водонагреватель максимально долгое время не охлаждался, его следует оклеить пенопластом. Как вариант, его можно разместить в большом ящике, промежутки которого заполнить любым утеплителем (стекловата, пенопластная крошка). Для утепления можно воспользоваться подложкой для ламината. Необходимо обернуть этим материалом 2 основания нагревателя и по диаметру. Затем повторить процедуру обертывания, но теперь материал блестящей стороной повернуть наружу.

Данная схема подойдет и для сооружения напольного и вертикального бойлеров. Смысл подключения горизонтального водонагревателя немного отличается от описанного выше, но внутреннее наполнение ничем не отличается.

Схема устройства самодельного бойлера

Стандартная схема устройства водогрейного прибора в виде бойлера, может иметь существенные отличия в зависимости от вида и конструктивных особенностей. Приборы косвенного нагрева не способны самостоятельно производить тепловую энергию, но могут быть снабжены встроенными ТЭНами, посредством которых эффективно поддерживается температурный режим воды в заранее заданных пределах.

Схема устройства предполагает наличие в конструкции основных составляющих, представленных:

накопительным резервуаром;
наружным корпусом;
теплоизоляцией;
тепловым обменником;
местом для подсоединения дополнительного нагревательного элемента;
ревизионным отверстием;
входным отверстием для холодной воды;
входом и выходом для теплового носителя;
местом подключения термометра;
рециркуляционной линией;
выходом для горячей воды;
магниевым анодом.

Внутри утепленного резервуара встроен нагревательный элемент с подведенным тепловым носителем. Холодная вода поступает через нижнюю часть резервуара, а отбор горячего водоснабжения осуществляется из верхней части.

Водогрейное оборудование такого типа оснащается защитным магниевым анодом. Самые современные и дорогостоящие модели снабжаются парой дублирующих змеевиков. Поддержание температурного режима обеспечивается ТЭНом с термостатом, встраиваемым в верхней части резервуара.

Схема нагрева двух типов бойлеров

Также выпускаются бойлеры с косвенным типом нагрева, полностью лишенные змеевика. Такая особая конструкция носит название «резервуар в баке», что обуславливается наличием внутри одного бака второго резервуара. Нагрев воды в таких водогрейных приборах происходит внутри резервуара, а перемещение теплового носителя осуществляется между стенками.

Заводские модели бойлеров с нагревом косвенного типа и циркуляционным патрубком оснащаются обязательными элементами, представленными магниевым анодом и группой безопасности, а также температурным датчиком.

Делаем бойлер своими руками

Водонагреватели с косвенным нагревом могут иметь самую различную конструкцию и конфигурацию. Главное они должны быть выполнены точно по расчетам, с использованием высококачественных материалов и в соответствии с установленной технологией обработки, для того чтобы получить изделие, способное работать в условиях высоких температур и под давлением. Процесс производства разбит на несколько важных этапов.

Подготовка бойлерной емкости

Выбирая конструкцию бака, нужно обратить внимание, как будет заводиться в корпус змеевик. Если в корпусе имеется монтажная крышка, то проблем для мастера с обвязкой теплообменника не будет. В том случае когда емкость целостная, то потребуется выполнить крышку самостоятельно, отрезав верхнюю часть и закрепить ее на болтовом соединении по всей длине окружности с предварительной установкой резиновой прокладки

Самым удобным вариантом для монтажа считается конструкция, которая имеет две крышки — верхнюю и нижнюю

В том случае когда емкость целостная, то потребуется выполнить крышку самостоятельно, отрезав верхнюю часть и закрепить ее на болтовом соединении по всей длине окружности с предварительной установкой резиновой прокладки. Самым удобным вариантом для монтажа считается конструкция, которая имеет две крышки — верхнюю и нижнюю.

Далее на корпусе высверливают два отверстия для концевых участков змеевика. Диаметр отверстий обязан согласоваться с диаметром резьбы фитингов плюс 1-2 мм. Фитинги пропускают в технологические отверстия, с предварительной установкой уплотнительных колец.

Дальше с наружной стороны корпуса поворачивают встречные фитинги и сильно затягивают их. Такое соединение дает устойчивость конструкции змеевика, которую дополнительно усиливают опорами внутри корпуса, чтобы предотвратить вибрацию и шум во время циркуляции теплообменника.

В корпусе емкости запрессовывают патрубки для входа/выхода нагреваемой среды и линии дренажа, на которых устанавливается запорно-предохранительная арматура. На корпусе определяют место врезки для стрелочного термометра.

Изготовление и обработка змеевика

Сделать теплообменную спираль собственными силами опытному мастеру не сложно. В данном способе главное условие — произвести высококачественную намотку.

Выполнять ее желательно из труб, обладающих хорошей теплопередачей и антикоррозионными свойствами: медь и нержавеющая сталь. Хотя последний вариант трудно согнуть и придать нужную форму.

Готовый змеевик

Преимущественной для этих целей является медная трубка, которая гнется без предварительного нагрева горелкой. Под намотку применяют барабан из нужного материала с меньшим диаметром рабочей емкости водонагревателя на 8-12%. После выполнения намотки, витки труб раздвигают между собой до 5 мм.

Изготовление и обвязка БКН

Прежде всего самостоятельно изготовленный бойлер косвенного нагрева подсоединяют к внешнему источнику нагрева: трубы центральное отопление или в самостоятельный контур котлоагрегата автономного отопления.

Изготовленную спираль помещают внутрь корпуса и обвязывают с подающим теплоносителем. До того как закрыть корпус крышкой опрессовывают греющий контур. Для этого запускают циркуляцию теплоносителя путем открытия вентиля на подаче и обратке и внимательно осматривают змеевик на предмет утечек.

Схема обвязки БКН

Далее по схеме обвязывают конструкцию с линией ГВС через запорно-регулирующую арматуру. По схеме бак связывают с подачей холодной воды, выход ГВС с внутридомовым трубопроводом горячей воды идущем на смесители и дренажной линий, для слива воды при ремонте и обслуживании. На выходе из БНС монтируется термометр и манометр, чтобы можно было контролировать параметры нагретой воды.

Если бак имеет систему автоматического регулирования и защиты, устанавливают первичные датчики по температуре и давлению для защиты БКН от высоких параметров нагрева.

Теплоизоляция

Для того чтобы уменьшить тепловые потери от БКН и обеспечить его аккумулирующими тепловыми свойствами, выполняют наружную теплоизоляцию конструкции.

Теплоизолятор фиксируют с применением монтажного клея, стяжки проволокой либо иным образом. Имеет большое значение, чтобы корпус был защищен полностью, так как от качества термоизоляции будет зависеть КПД работы системы, и как долго бак сможет сохранять горячую воду.

Очень часто на практике термоизоляцию выполняют с применением второго бака большего диаметра, в который вставляется рабочая емкость, а пространство между ними заполняют утеплителем.

Полезные советы от профессионалов

Существует ряд важных нюансов, без знания и соблюдения которых подключение бойлера к водопроводу будет неправильным. Вы должны знать, что систему горячего водоснабжения не нужно укомплектовывать никакими дополнительными элементами, за исключением отсекающего крана. Он устанавливается на патрубок бойлера.

Патрубок же холодной воды устанавливается после предварительного монтажа тройника. Кран для отведения лишней холодной воды из водонагревателя врезается в боковой отвод разветвителя. Также к тройнику подключаются клапан обратки и отсекающий кран. Последний соединяется с водопроводом.

Как слить воду из водонагревателя

При подключении бака к водопроводу запрещается делать следующее:

открывать защитное окно при включенном нагревателе;
испытывать пустой бойлер. Предварительно бак нужно наполнить водой, иначе ТЭН может сгореть;
сливать воду, не выключив предварительно нагреватель;
укомплектовывать водогрейку деталями от других бойлеров. Исключение составляют одинаковые модели, а также баки с совместимыми запчастями.

Изготовление бойлера косвенного нагрева

Процесс сборки водонагревателя может разниться в зависимости от типа конструкции, но в большинстве случае оборудование для газовых и электрических котлов изготавливается в следующей последовательности:

В заранее подготовленном баллоне просверливается два отверстия при помощи электродрели с корончатой насадкой. Одно отверстие будет располагаться в нижней части и использоваться для подвода холодной воды, другое — в верхней для отвода горячей.
Полученные отверстия зачищаются, в них монтируются фитинги и шаровые краны. Затем в нижней части просверливается ещё одно отверстие, в которое устанавливается кран для слива застоявшейся воды.
Для изготовления змеевика потребуется медная труба диаметром 10 мм. Спиралевидный изгиб лучше делать с помощью трубогиба. Если таковой инструмент отсутствует, то можно взять любую круглую заготовку — трубу большого диаметра, полено, бочку и т. д.
Выполняется изготовление змеевика согласно проведённым ранее расчётам. Концы теплообменника загибаются в одном направлении на расстоянии 20–30 см. Для монтажа змеевика в нижней части баллона просверливается два отверстия. В них устанавливаются и привариваются резьбовые штуцеры.
Перед монтажом змеевик опускается в ведро или большую ёмкость с водой и продувается. Если конструкция герметична, то змеевик опускается в баллон, выставляется относительно вводного и выводного отверстия и заваривается.
Если баллон был разрезан посередине, то в верхней части монтируется анод. Для этого просверливается отверстие, куда вкручивается резьбовая насадка, а уже в неё монтируется магниевый анод. Если ёмкость собирается из трёх отдельных частей — дно, крышка и центральная часть, то анод можно установить на последнем этапе.
С наружной стороны бойлера монтируется теплоизоляционный материал. Лучше всего использовать напыляемый полиуретан. Перед нанесением все патрубки защищаются плотным полиэтиленом и тканью. Если средства ограничены, то можно использовать обычную монтажную пену, которая после застывания оборачивается отражающей изоляцией.
К задней части бойлера привариваются крепления для подвеса на кронштейны. Для напольных бойлеров ко дну оборудования привариваются опорные ножки из стального уголка или арматуры.

На завершающем этапе накручиваются фитинги, краны и монтируется верхняя крышка. При возможности крышку можно не заваривать, а изготовить зажимные крепления из стальной проволоки сечением 3 мм.

При изготовлении бойлера для совместного использования с твердотопливными котлами вместо медного змеевика используется стальная труба П-образной формы, которая монтируется в нижней части устройства. Со стороны печи или котла труба подсоединяется к выходному патрубку. От бойлера труба выводится и подключается напрямую к дымоходу.

Схемы и правила подключения БКН

Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.

Вариант #1 – обвязка с трехходовым клапаном

Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан.

Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.

Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН

По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме

Вариант #2 – схема с двумя циркуляционными насосами

Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.

Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции

Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.

Вариант #3 – обвязка с гидравлической стрелкой

Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.

Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку

Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.

Вариант #4 – использование рециркуляции теплоносителя

Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.

Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей

Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.

Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.

Вариант #5 – система с энергонезависимым котлом

Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.

Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше

Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.

Особенности обвязки бойлера косвенного нагрева

Проще делать разводку и обвязку, если бойлер КН устанавливают вместе с котлом, насосами другим оборудованием, участвующим в сборке системы ГВС. Врезать дополнительное устройство уже в существующую сеть гораздо труднее.

В любом случае, для нормальной работы приборов придется выполнить ряд правил:

правильно выбрать место установки – как можно ближе к котлу;
обеспечить ровную поверхность для монтажа бойлера;
для защиты от теплового расширения установить мембранный гидроаккумулятор (на выходе нагретой воды), объем которого не менее 1/10 от объема БКН;
оснастить каждый контур шаровым краном – для удобного и безопасного обслуживания приборов (например, трехходового клапана, насоса или самого бойлера);
для защиты от противотока на трубах подачи воды установить обратные клапаны;
улучшить качество воды путем врезки фильтров;
грамотно расположить насос (или несколько насосов) – ось двигателя должна находиться в горизонтальном положении.

В целях безопасности нельзя пытаться закреплять тяжелые устройства на гипсокартонных или тонких деревянных перегородках. Подходящими являются стены из бетона и кирпича. Кронштейны или другие виды держателей закрепляют скобами, анкерами, дюбелями.

Вне зависимости от вида устройства – напольного или настенного – при возможности его монтируют выше уровня, на котором установлен котел, либо на таком же уровне. Для напольного можно сделать постамент или прочную подставку до 1 м высотой

При установке патрубки направляют в сторону котла (даже если маскируют в задней части или за фальшстеной). Нельзя использовать ненадежное оборудование, например, гофрированные шланги, которые не выдерживают давления и напора воды.

Для нормальной работы накопительного водонагревателя косвенного нагрева в обвязку должны быть включены следующие функциональные устройства:

Сложная техническая система должна быть оснащена насосами, подающими к кранам горячую санитарную воду и стимулирующими движение теплоносителя по отопительной ветке, а также по контуру нагрева воды в бойлере
Холодная вода, поступающая из общего или автономного водопровода, перед подачей в бойлер должна пройти очистку через грязевик или систему фильтров, разрушающих известковые соли. Фильтрация предупредит образование минерального осадка
После грязевика или системы фильтрации воды должен стоять редуктор давления. Однако нужен он только в случае, если давления в ветке превышает 6 бар
Перед входом холодной воды в бойлер необходим обратный клапан, который предотвратит обратное движение потока
Для того чтобы у нагревающейся воды был резерв на расширение в период, когда ее не используют, в обвязку включают расширительный бачок и предохранительный клапан для сброса давления
Чтобы в краны не поступала излишне горячая вода, угрожающая ожогами, в контур нужно установить трехходовый смесительный клапан. Он будет подмешивать к горячей воде порции холодной, в итоге на водоразборе будет вода необходимой пользователю температуры
Для того чтобы в «рубашку» обогревающую санитарную воду теплоноситель из отопления поступал только тогда, когда в нем имеется необходимость, устанавливается двухходовый термостат. Сервер его соединяется с датчиком температуры водонагревателя
Если расход горячей воды в доме достаточно велик, желательно приобрести бойлер с встроенным дополнительным проточным водонагревателем или купить отдельный прибор и включить его в ветку поставки горячей воды. В случае ее нехватки в работу включится миниатюрный проточник и спасет ситуацию.

Какие трубы подойдут для обвязки

Чтобы подключить котел и разводку отопления, лучше взять металлопластиковые или полипропиленовые трубы. Они обойдутся дешевле, чем оцинкованные или медные аналоги.

Последовательную разводку радиаторов производят с помощью металлопластиковых труб на пресс-фитингах или полипропиленовых с армированием из алюминия. Однако каждый из этих вариантов имеет свой недостаток. Пресс-фитинги чувствительны к качеству монтажа и при малейшем смещении может произойти протечка. Полипропилен же обладает высоким коэффициентом удлинения при нагреве более 50°С. Для разводки системы «теплый пол» используют металлопластик на пресс-фитингах, полиэтилен или термомодифицированный полиэтилен.
