Сливная яма из кирпича — пошаговое руководство по устройству

Назначение сливных колодцев

Яма, так еще называют сливной колодец, является конечной точкой в системе эксплуатации автономного водопровода, позволяющая жильцам максимально удобно пользоваться коммуникацией.

Любой загородный дом или дача, обустроенные функционирующим водопроводом, необходимо обеспечивать сливом, имеющим достаточную глубину. Без него строительство водопроводной системы не имеет смысла, поскольку маленькие населенные пункты, как правило, не имеют центральной канализации.

Слив возле дома бывает разных типов. Они отличаются конструкционным устройством, но их назначение одинаковое – своевременное и полное отведение отработанной жидкости. В такие колодцы не сливают стоки из туалетов.

Монтаж объекта из бетонных колец

Поскольку бетонные кольца являются наиболее распространенным вариантом для сооружения выгреба, имеет смысл его рассмотреть подробно.

Вот общая схема выполнения монтажных работ:

  1. Выполнить разметку.
  2. Выкопать котлован.
  3. Установить кольца.
  4. Подвести к объекту канализационную трубу.
  5. Сделать отверстие для трубы и ввести ее в емкость.
  6. Выполнить герметизацию всех соединений.
  7. Нанести слой гидроизоляционного материала.
  8. Уложить на дно сооружения фильтр из песка и гравия.
  9. Выполнить обратную засыпку котлована.
  10. Установить верхнее перекрытие с крышкой.
  11. Засыпать перекрытие грунтом или задекорировать его.

Под небольшую яму котлован можно вырыть и вручную. Понадобится штыковая лопата, чтобы копать, ведро на веревке, чтобы вынимать грунт, совковая лопата, чтобы его насыпать в ведро, и партнер на верху, чтобы это ведро вытаскивать. Бетонное кольцо ставят на землю, а копают внутри.

Если под выгребную яму без дна необходим большой котлован, имеет смысл арендовать экскаватор, чтобы работы прошли быстрее

В результате кольцо постепенно опускается, предотвращая обрушение стенок ямы. Для большого выгреба лучше все же потратиться на аренду экскаватора. Скорость проведения работ возрастет в разы. Здесь также можно сначала поставить на грунт кольцо, а затем начинать работу. Понадобится экскаватор с соответствующим размером ковша и опытный оператор.

Траншея для канализационной трубы должна иметь небольшой уклон, 2 – 3 см на погонный метр. Если промерзание грунта в зимний период характерно для этой местности, то трубу выше этой отметки следует обязательно утеплить.

Отверстие под трубу пробивают в подходящем месте после ее укладки. Если сделать такое отверстие заранее, можно банально не угадать высоту вхождения трубы.

Бетонные кольца на дно котлована для выгребной ямы следует устанавливать очень осторожно с помощью подъемного крана, чтобы их не повредить

Стыки бетонных колец, а также место входа трубы обрабатывают раствором. Затем следует нанести слой гидроизоляционного материала. Подойдет недорогая обмазочная изоляция.

Этот этап не считается обязательным, если все стыки надежно загерметизированы. Однако гидроизоляционный слой защитит конструкцию от повреждений, а это заметно увеличит сроки ее эксплуатации.

Стыки между бетонными кольцами выгребной ямы скрепляют раствором, затем все места соединений тщательно покрывают слоем гидроизолирующего материала

Донный фильтр формируют из речного песка и гравия. Можно также использовать и щебень подходящих фракций. Сначала засыпают песок слоем около 30 – 35 см, затем – два слоя гравия или щебня примерно такой же толщины.

Мелкие частички должны находиться внизу, а крупные – сверху. Теперь нужно установить верхнее перекрытие. Обычно для этого берут готовую бетонную плиту подходящего размера и конфигурации.

В перекрытии должно быть отверстие достаточно просторное, чтобы можно было не только опустить шланг илососа, но и отправить человека для осмотра состояния емкости после ее очистки. Это отверстие закрывают крышкой, чтобы посторонние запахи не беспокоили окружающих.

Бетонное перекрытие с отверстием под крышку – оптимальный вариант для монтажа выгребной ямы из бетонных колец. Такие конструкции используют и при строительстве канализации из других материалов

Некоторые хозяева предпочитают сделать двойную крышку. Она надежно защищает и от запахов, и от промерзания стоков в зимний период. Сверху на перекрытие обычно наносят слой грунта, чтобы не портить ландшафт.

Крышку, конечно же, необходимо оставить свободной, она должна быть выше уровня земли на 20 – 30 см. Теперь нужно только следить за уровнем стоков в емкости и своевременно их удалять.

Двойная крышка над емкостью выгребной ямы без дна обладает повышенными теплоизолирующими свойствами и надежно отсекает неприятные запахи

Если все рассчитано правильно, то очистка понадобиться только пару раз в год. После того, как выгреб очищен, не помещает спустить вниз человека в спецодежде. Его задача – осмотреть стены сооружения, проверить их целостность.

Периодически выполняют промывку донного фильтра или его полную замену. Все работы внутри выгребной ямы нужно производить только в присутствии напарника, который находится наверху для страховки.

Преимущества и недостатки кирпичных выгребных ям

Любая сложная инженерная система, в том числе и автономная канализация может иметь свои достоинства и недостатки. Рассмотрим все плюсы и минусы.

Преимущества конструкции из кирпича

  1. Экологическая безопасность. Герметичная конструкция выгребной ямы из кирпича предусматривает полную изоляцию нечистот от окружающей почвы, что предотвращает загрязнение участка.
    Стоит отметить, что небольшие выгребные ямы, объемом до одного кубометра могут функционировать и как фильтры, имеющие на дне каменно-песчаные подушки.
  2. Выгребная яма из кирпича представляет собой довольно простую конструкцию, которую легко соорудить самостоятельно. Для такого сооружения не нужны идеально ровные стены, так что кирпичная кладка может быть выполнена даже неспециалистом.
  3. Прочные и герметичные стенки кирпичной выгребной ямы позволяют создать надежную преграду между содержанием емкости и грунтовыми водами. Также кирпичная конструкция может быть построена практически на любом типе грунта.

Недостатки кирпичных выгребных ям

  1. Кирпичная выгребная яма не является идеально герметичной конструкцией, так что возможно появление вблизи нее неприятных запахов от нечистот. Для того чтобы обеспечить комфорт, содержимое выгребной ямы можно обрабатывать специальными химическими реагентами, которые удаляют запахи и значительно ускоряют процессы разложения органики.
  2. Несмотря на видимую надежность сооружения, кирпичная выгребная яма вряд ли прослужит вам более пятнадцати лет. При длительном нахождении кирпича в агрессивной среде нечистот, он быстро разрушается.
  3. Для того чтобы обслуживать выгребную яму, необходимо регулярно пользоваться услугами ассенизаторской машины. Так, при постоянном проживании в доме, нечистоты из ямы придется выгребать не реже, чем раз в месяц, что вызывает существенные затраты. Самостоятельная же очистка займет у вас много сил и времени.

Выгребная яма, санитарные нормы

Особенности строения обеспечивают очистку сточных вод за счет природных фильтров

При обустройстве такой ямы важно учитывать санитарные нормы (СанПиН) и строительные нормы (СНиП), согласно которым выгребная яма должна находиться на удалении:

  • От жилых сооружений — 10-15 м;
  • От границ своего участка — 2 м;
  • От колодца — 20 м;
  • От газовой магистрали — свыше 5 м;
  • Глубина выгреба зависит от уровня залегания грунтовых вод и должна быть не более 3 м.

Если рельеф участка сложный, то лучше не устраивать сточную яму в низине. При весенних паводках есть большая вероятность ее затопления, что станет причиной заражения грунтовых вод.

Система фильтрации

На участках без центральной канализации для фильтрации стоков могут применяться два основных способа — механический и биологический. Самый простой вариант фильтра грубой очистки — формирование дренажного слоя из гравия, битых кирпичей и песка внутри выгреба.

Организация такой фильтрации не представляет большой сложности, однако следует учитывать тип исходного грунта. В идеале это песчаные и торфяные почвы. От фильтрующей способности грунта будет зависеть допустимый объем стоков. Также в соответствии с санитарными нормами дно колодца для фильтрации сточных жидкостей должно минимум на один метр быть выше уровня грунтовых вод.

Особенности конструкции

Жесткие требования к конструкции выгребной ямы не предусмотрены. Тем не менее, есть правила монтажа, которые следует соблюдать. Они необходимы, чтобы исключить возможность загрязнения окружающей среды, грунтовых вод и участка. Соблюдение рекомендаций позволит избежать неудобств, связанных с последующей эксплуатацией.

Рассмотрим особенности конструкции на примере выгребной ямы своими руками без дна. Такой выгреб имеет смысл делать на дачных участках, где люди проживают редко и объем канализационных стоков не превышает один кубический метр в сутки. Конструкция представляет собой фильтрующий колодец с боковыми стенками без дна, к которому подведена канализационная труба

Важно проконтролировать уклон слива, чтобы сточные воды проходили в колодец самотеком

На последнем этапе делается дренаж дна и перекрытие, в котором предусматривается люк для осмотра и откачки жидкости по мере надобности. Если между вырытой ямой и стенками колодца есть пустоты, их имеет смысл также засыпать дренажной смесью.

Расстояние от дома до ямы

До устройства септика на выбранном участке следует ознакомиться с требованиями, отраженными в СанПиН 42-128-4690-88, СНиП 2.04.03-85, СНиП 2.04.01-85 и СНиП 30-02-97, определяющими порядок возведения и место нахождения канализации. Разрешение на монтаж выгребной ямы выдает СЭС на основании предоставленного проекта и схемы очистного сооружения.

Если канализация будет устанавливаться для полноценного жилья, то ее проект должен быть согласован с БТИ.

В соответствии с нормативами расстояние от выгребной ямы до близлежащих домов не должно быть меньше 15 м. Однако, если удаленность до домов соседних участков строго определена, то в отношении расстояния от автономной канализации до своего жилого дома, находящегося на этом же участке, есть расхождения. В некоторых редакциях нормативных документов допускается удаление на 5 м.

Расстояние от водопровода до ямы

Схема 1. Пример расположения септика

Создавая выгребную яму на участке, важно учитывать расстояние от нее до водопровода, прописанное нормативными документами службы СЭС и Законом № 52-ФЗ РФ. Допускается нахождение выгреба по отношению к скважине либо колодцу на удалении в 20 м. Расстояние до водопровода — от 10 м

Расстояние до водопровода — от 10 м.

Тип грунта также имеет значение. При глинистом грунте удаленность выгребной ямы от колодца должна составлять 20 и более метров. При суглинистом — 30 м. В случае песчаных почв — 50 м. Если рядом с участком есть водоем, то расстояние от него должно быть от 3 м.

Устройство перекрытия и люка выгребной ямы

Выгребная яма должна надежно перекрываться сверху не менее чем на 50 сантиметров со всех сторон. Для этого используются либо плотно уложенные бревна, либо железобетонные плиты.

Сразу же определяется место отверстия (диаметром около 70 сантиметров) для  устройства люка.

Полиэтилен или рубероид, уложенный на перекрытие для гидроизоляции, засыпается достаточно толстым, около 30-40 сантиметров, слоем шлака, размягченной глины или грунта.

Устройство перекрытия

Для предотвращения распространения малоароматных запахов выгребной ямы в теплое время года и предупреждения замерзания ее содержимого зимой, обязательно надо устраивать двойной люк: одна крышка вровень с землей, другая – на одном уровне с перекрытием.

Свободное пространство заполняется керамзитом, шлаком, пенопластом и другими подобными материалами.

Следуя вышеизложенным рекомендациям, любой рачительный хозяин дачного участка сможет не только представить, как построить выгребную яму самостоятельно, но и попробовать соорудить ее, применив теоретические знания на практике, и жить на даче с городским комфортом. Главное не забывать о своевременной чистке ямы, чтобы не создавать ни себе, ни окружающим неудобств.

Принцип действия выгребной ямы

Выгребная яма работает по очень простому накопительному принципу: все канализационные стоки из жилья поступают в одну емкость, которая углубляется в грунт для предотвращения замерзания и изолируется от окружающего ее грунта, чтобы не допустить наступления экологически неблагоприятных последствий.

Как только уровень нечистот в яме достигает критических значений, стоки из нее вычерпываются с использованием ассенизаторских машин или самостоятельно.

Также в конструкции выгребной ямы можно предусмотреть дренажно-фильтрующую подушку, которая будет пропускать в грунт только достаточно очищенную жидкую часть стоков. Таким образом, сроки заполнения выгребной ямы и, соответственно, сроки ее обслуживания могут быть существенно увеличены.

Внешний вид выгребной кирпичной ямы

Этапы сооружения выгребной ямы из кирпича

Земляные работы

Если местоположение колодца установлено и рассчитан его объем, можно переходить к строительным процессам. Самый трудоемкий из них – выкопать саму яму. Сделать это своими руками при помощи лопат несложно, но придется потратить много времени и сил.

Оптимальная форма выгребной ямы – квадрат или прямоугольник. Чтобы стенки ямы не обрушались, необходимо выкапывать ее с сужением в сторону дна. При этом, необходимо проводить их уплотнение.

Иногда приходится обустраивать выгребную яму нестандартной формы

Обратите внимание, что дно ямы должно быть немного с уклоном в сторону расположения люка. Так эффективнее будет очищать колодец от нечистот

Подготовительный этап

Дно котлована засыпают песком толщиною 15-20 см. Его надо утрамбовать и полить водой. Затем готовится бетонный раствор, которым бетонируется дно. Обязательно в бетонный слой укладывается армирующий каркас из металлической арматуры или сетки. Бетонный слой толщиною 15-20 см необходимо выдержать больше недели, чтобы материал стал прочным.

Хотелось бы отметить, что на рынке можно приобрести готовые бетонные днища, которые с помощью подъемного крана можно установить на дно котлована.

Совет сантехника: Рекомендуется поверх бетонного дна сделать стяжку из цементно-песчаного раствора для выравнивания плоскости

Кладка кирпича

Для этого можно использовать обычный жженый кирпич. А вот кладочный раствор должен быть на основе глины с небольшим содержанием песка (15-20%). Это водонепроницаемый материал, который будет отталкивать воду от самой кирпичной кладки, что увеличит срок эксплуатации выгребной ямы.

Кладка кирпича производится по обычной технологии с перевязью. Специалисты рекомендуют через каждый четвертый ряд делать своеобразную стяжку на основе цементно-песчаного раствора, на который тут же укладывается следующий ряд. Толщина кладки не менее 25 см.

Технология работы с кирпичом

Как только закончится кладочный процесс, необходимо стены ямы и изнутри, и снаружи обмазать глиняным раствором. Это защитный экран, который, по сути, будет выполнять функции гидроизоляции. И чем толще слой глины, тем лучше. Конечно, внутри он уменьшит объем самого колодца, поэтому лучше увеличивать толщину глиняного слоя снаружи кирпичной кладки.

Теперь необходимо выждать, чтобы глина хорошо просохла. После чего ее надо обработать горячим битумом или специальной битумной мастикой.

Завершающий этап

Выгребная яма практически готова, остается лишь установить крышку. Здесь есть два варианта:

  1. Заказать на заводе железобетонных изделий перекрытие, которое можно будет установить только подъемным краном. Зато этот вариант гарантировано высокого качества с люком и отверстием под вентиляцию;
  2. Сделать перекрытие своими руками.

Для этого придется сооружать опалубку, изготавливать армирующий каркас и проводить заливку перекрытия бетоном прямо по месту установки. Оно должно будет простоять в опалубке минимум неделю. Не забываем устраивать в крышке люк и вентиляционный патрубок.

В качестве крышки обычно используют бетонный люк

Нередко крышку выгребной ямы заливают на земле в опалубку, а после высыхания устанавливают на края кирпичного колодца. Но и в данном случае без подъемного крана не обойтись. Заливка перекрытия производится в несколько слоев:

  • Сначала заливается бетонный слой толщиною 7-10 см;
  • Затем пока бетонный раствор не сильно засох, укладывается армирующий каркас из арматуры диаметром 8-10 мм. Каркас придется предварительно изготовить с ячейками 10х10 см;
  • Затем заливается второй слой бетона толщиною 10-12 см.

Совет сантехника: Размер перекрытия должен быть больше размера самой ямы по краям на полметра

И последнее – делается засыпка пространства между стенками кирпичной кладки и котлована. Для этого используется грунт, который вынули из ямы. Перекрытие также засыпается грунтом, чтобы скрыть колодец и не портить ландшафт загородного участка. Остается только установить трубу на патрубок вытяжной вентиляции и люк. Люк лучше сделать двойным с утеплителем.

Советуем посмотреть:

  • Выгребная яма из бетонных колец своими руками
  • Популярные биоактиваторы для выгребных ям
  • Расчет выгребной ямы: объем и размеры сторон
  • Cливная яма для бани своими руками: инструкция
  • Выгребная яма из покрышек: техника монтажа

Разнообразие выгребных ям

Из кирпича можно построить выгребную яму любого типа:

  • запечатанный;
  • нет фонда;
  • с проницаемыми стенами;
  • разделен на несколько разделов.

У каждой конструкции есть определенные характеристики. Например, герметичный колодец используется в районах с высоким уровнем грунтовых вод. Такая конструкция предотвращает возможность загрязнения окружающей среды сточными водами.

Проницаемые дренажные колодцы, предназначенные для очистки и удаления серых стоков, оборудованы песчано-гравийным фильтром длиной один метр в нижней части.

При недостаточном расходе подстилающих пород в стенах оборудуют небольшие отверстия, через которые утилизируется жидкая часть отходов.

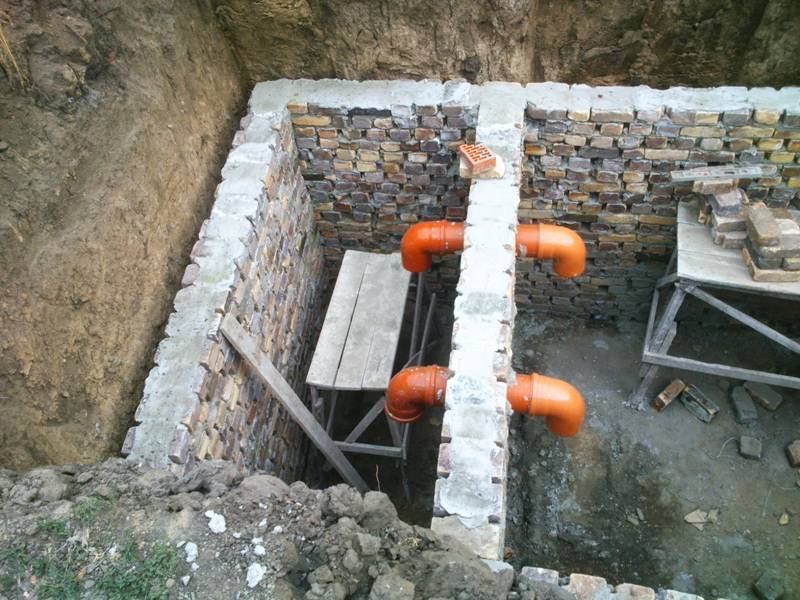

Если емкость сливного колодца разделить кирпичными перегородками и вставить переливные трубы, получится практически самодельный септик

В так называемых бездонных ямах нижняя часть не цементируется. Стены таких конструкций возводятся на бетонном основании с зазором, в котором прямо на землю укладывается песчано-гравийный фильтр.

Жидкие стоки будут медленно проходить через этот естественный фильтр, а затем попадать в нижележащие слои почвы, где они будут подвергаться окончательной очистке. Использование кирпича позволяет создать как герметичный водосток, так и его водопроницаемый вариант. Чаще всего такие конструкции делают с прямоугольным основанием, это самая простая схема.

Разделен на несколько разделов. Большой котлован можно разделить перегородками на две или три секции, которые соединяются переливом.

Такое устройство, похожее на септик, позволяет многократно разделять большую часть твердых и жидких отходов и повышать степень их обработки с помощью бактерий.

Галерея изображенийФото из Использование кирпича при строительстве дренажного колодца позволяет соорудить канализационный пункт с проницаемыми стенами. Наложив устройство на многокамерную канализационную яму, следует помнить, что каждый отсек должен иметь свой отдельный люк Дренажная яма с фильтрующими стенками Вариант многосекционного накопительного резервуара Трехкамерный кирпичный септик Особенности расположения многокамерных объектов

Основные типы сливных ям

Обустройство любой сливной ямы – это довольно трудоемкий процесс, так как котлован придется, скорее всего, выкапывать вручную. Вместе с тем, такое гидротехническое сооружение не отличается большой сложности конструкции, поэтому его сможет соорудить и оборудовать любой собственник участка самостоятельно, даже не привлекая помощников, конечно же, если будет достаточно сил для землеройных работ.

Сливные ямы можно разделить на три основных типа – это герметичная емкость, яма, обладающая дренажной способностью, и септик, состоящий из нескольких камер.

Для начала разберемся, что из себя в принципе представляет каждая из разновидностей.

Герметичная сливная яма чаще всего обустраивается на участках строительства с неглубоко залегающими грунтовыми водоносными слоями. Ее чаще называют выгребной, то есть требующей периодического опорожнения от собравшихся объемов грязной воды.

Для ее постройки выкапывается котлован, в который устанавливается емкость, обладающая достаточно большим объемом. В ней и будут собираться сточные воды. По мере заполнения емкости до определённой критической отметки, отходы откачиваются ассенизационной машиной.

При наличии полностью изолированной от внешней среды выгребной ямы придется очень часто пользоваться услугами ассенизационной техники

Этот вариант – экологически чистый, так как в грунт и грунтовые воды не попадает вообще никаких загрязнений и химических моющих растворов, которые способны негативно сказываться на состоянии плодородной почвы на участке, а также оказывать негативное воздействие на высоко расположенные грунтовые водоносные слои. Однако, подобный вариант не отличается удобством и экономичностью, так как придётся постоянно отслеживать уровень заполнения емкости и достаточно часто вызывать специализированный автотранспорт, а такие услуги стоят недешево.

Цены на септики

септик

В дренажной сливной яме не создается герметично закрытого дна. В качестве него используется насыпной слой из фильтрующего строительного материала — чаще всего для этой цели выбирается щебенка или гравий.

Дно дренажной ямы засыпается слоем фильтрующего материала – щебенки или гравия

Кроме того, нередко и в стенках дренажной ямы на определенной высоте также проделываются отверстия, через которые вода будет впитываться в грунт. Подобный вариант отлично подходит для бани и является, пожалуй, самым простым в постройке, правда, если это позволяют особенности грунта на участке.

Септик – это целая система, состоящая из двух или более камер, имеющих различное предназначение.

В любом из вариантов первая камера чаще всего имеет герметичное исполнение и служит для сбора, первичной фильтрации и очистки отходов – твердые составляющие оседают на дно, а жидкие осветляются, проходят цикл биологической очистки за счет действия аэробных микроорганизмов. Эта емкость связана со второй камерой специальной переливной трубой – осветленные жидкие отходы перетекают в следующий отсек, который уже организован по принципу дренажного колодца.  Вода проходит через дренаж, доочищается и впитывается в грунт.

Примерная схема устройства простейшего септика

Если планируется септик из трех емкостей, то дренажной делают третью камеру. Вторая же служит для окончательного оседания взвесей, более глубокой очистки воды за сет действия анаэробных микроорганизмов. И уже отсюда идет перелив очищенной жидкости в дренажный колодец.

Септик чаще всего обустраивается в том случае, когда в него предполагается сбор всего немалого объема жидких отходов как из жилого дома, так и из бани.

Принцип работы сливной ямы

Сливная или выгребная яма – один из древнейших вариантов канализационных пунктов приема и первичной переработки стоков на земле. Ее можно соорудить даже не имея никакого опыта строительных работ.

Более того, нередко такое устройство создается на участке в самом начале строительных работ, чтобы обеспечить строителям минимальный набор удобств.


Сооружением сливной ямы можно заняться самостоятельно или пригласить бригаду рабочих – предстоит большой объем земляных работ

Технически сливная яма представляет собой простейший септик или накопитель отходов жизнедеятельности человека. К этой емкости, расположенной под землей, подводят канализационную трубу, ведущую из дома.

К ней же подводят и трубы отдельно стоящего туалета, бани и других помещений, имеющихся на участке.

Одна общая выгребная яма на участке – не единственный вариант организации такой системы. При желании можно делать отдельную небольшую емкость для каждого помещения.

Такое решение может оказаться удобным, например, если баня находится на значительном расстоянии от остальных построек.

Отходы постепенно накапливаются и частично утилизируются в зависимости от типа сооружения. По мере заполнения ямы стоками нужно производить ее очистку, чтобы предотвратить переполнение сооружения.

Современные средства позволяют производить утилизацию отходов с достаточно высокой степенью эффективности. Рекомендуем ознакомиться с лучшими методами по очистке выгребных ям.
