Зимний водопровод из колодца: обзор лучших вариантов и схем обустройства

Прокладка наружного водопровода при близком расположении подземных вод

Рассматривая вариант, где монтаж внешнего водопровода ниже глубины замерзания почвы невозможен из-за близко расположенных грунтовых вод, специалисты рекомендуют провести укладку магистрали по технологии «труба в трубе» (в «футляре»).

«Футляр» герметизируют у кессона (центрального колодца) и при проведении через фундамент. В качестве «футляра» хорошо применяют трубы из асбеста, соединяемые через муфты и прорезиненные уплотнители.

Допускается применение ПЭ труб и металлических «футляров». Ниже приведена схема укладки.

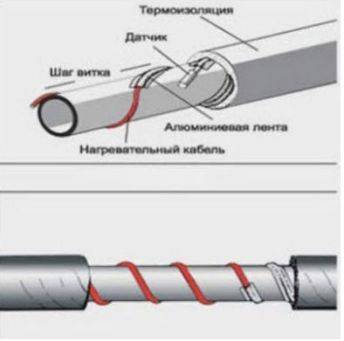

На рисунке представлена теплоизолированная магистраль с нагревательным кабелем и гофротруба для подъёма к помещению, если ввод патрубка в основание производится выше уровня земли. Такие конструкции встречаются в продаже, как один комплект. Нагревательный кабель подключают внутри помещения к розетке. Ниже представлена в разрезе гофра с теплоизоляционной защитой и заключёнными трубами, их количество варьирует от одной до 3-х и более.

Рассмотренную выше конструкцию не составит труда самостоятельно собрать в домашних условиях.

Схема требует наличие греющего кабеля заданной длины, наматываемого на трубу и подключаемого вместе с датчиком температуры, обеспечивающим контроль включения/отключения кабеля:

Далее трубу заключают в теплоизолирующий материал и закладывают в траншею. На рисунке представлен вспененный ПЭ (энергофлекс), используемый для теплоизоляции контуров, его толщина варьирует от 6 мм.

Затем трубу помещают в футляр и укладывают в траншее. Для тепловой защиты снаружи водопроводной системы применяют скорлупу из пенопласта.

Конструктивно изделия имеют вид 2-х половинок, соединяемых между собой по технологии «шип-паз». Они оснащены каналом для нагревательного кабеля. Теплоизоляция внешнего водопровода исключает применение минераловатных материалов, теряющих свои изоляционные свойства при наамокании.

Дополнительным способом борьбы с замерзанием воды выступает размещение нагревательного кабеля внутрь водопровода.

Обустройство кабеля производится с помощью специальных фитингов с дальнейшим пропусканием устройства внутри трубы.

Менее затратным вариантом теплоизоляции выступает 4-слойное оборачивание фольгоизолом (вспененный ПЭ с фольгой) толщиной в 10 мм с фиксацией скотчем.

Насосы, повышающие давление воды в водопроводе

Для того чтобы обеспечить нужный уровень давления воды в водопроводной системе дачного участка рекомендуется применять водяные насосы для домашнего водопровода которые могут повышать давление.

Такой насос устанавливается непосредственно в системе водоснабжения. Для этого делается дополнительная врезка. Во время своей работы данный насос может повышать уровень давления до одной и даже до трёх атмосфер.

Сейчас существует несколько видов таких насосов.

• Насосы с сухим ротором. У них высокая производительность, но при этом высокие шумовые показатели и большие габариты.
• Насосы с мокрым ротором. Для них характерны небольшие габариты и невысокие уровни шума. При этом они менее эффективны, но для дачного участка могут вполне подойти.

Так же данные типы насосов различают и по способу подключения.

1. Насосы, которые включаются в работу при помощи оператора или хозяина участка. В данном случае требуется постоянный контроль со стороны человека за его работой.
2. Автоматически подключаемые насосы. Они очень удобны, так как не надо постоянно следить за их работой. Автоматика выполнит всё сама.
3. Комбинированный тип насоса. В данном случае существует возможность включения агрегата в работу, как в ручном, так и в автоматическом режиме.

Какие бывают водопроводы

Водопроводы на даче чаще всего функционируют не весь год, а только летом. Они могут использоваться не только для полива, но и для питья, если вода в источнике и состояние труб удовлетворительное.

Летний

Это самый простой вариант, знакомый каждому дачнику. Его собрать можно одному, это не займет много времени. Как правило, резиновый шланг подключается к специальному ответвлению трубы, идущей от центрального источника. Напор регулируется краном и по старинке сужением/расширением самого шланга.

Часто дачники подключаются к главной трубе не резиновыми шлангами, а своими трубами из пластика, которые протягивают вдоль всего участка в предварительно выкопанных углублениях. Также создаются специальные стойки из вертикально расположенных труб рядом с теми частями участка, которые нуждаются в дополнительном поливе (например, близ теплиц).

Для разветвлений трубы применяются специальные насадки. которые позволяют охватить практически всю площадь сада, если позволяет напор в источнике.

Зимние водопроводы

Зимние варианты водоснабжения устроены сложнее летних, поскольку обеспечивают участок и дом водой круглый год. Они имеют следующие отличия:

• источник воды должен содержать достаточные объемы, а сама вода не должна замерзать зимой;
• трубы должны быть дополнительно защищены от низких зимних температур, например, с помощью пенопласта

в доме должна иметься водонагревательная установка;
защитить от морозов нужно также источник водоснабжения.

Подача воды поверхностным насосом

Устанавливаются поверхностные насосы вне колодца, это недорогие, надежные устройства, но подходят больше для эксплуатации летом.

Устанавливается рядом с колодцем в который опускается шланг. Насос подключается к электросети.

Чтобы сделать независимую подачу воды в дом потребуется:

1. Поверхностный насос.
2. Гидробак.
3. Реле давления.
4. Дополнительные монтажные элементы.

При наличии бака можно делать запас воды и сама система не будет работать вхолостую, что значительно продлит работу насоса. Если в гидробаке нет манометра его ставят отдельно.

Гидробак или бочка-бак

Вместо гидроаккумулятора с поверхностным насосом можно поставить обычную пластиковую бак-бочку. Устанавливают ее на подставке, как можно выше от земли, чтобы в доме был хороший напор.

Чтобы систему сделать автоматической в накопительном баке монтируют поплавковый датчик, он показывает уровень воды и, если он существенно снизился, пересылает сигнал к переключателю. Тогда насос начинает работать до заполнения бака.

Где устанавливают? Требования к установке бака:

1. Близко к воде.
2. Поверхностный насос помещают в укрытие. Для летнего использования достаточно сделать оголовок (крышу), но для круглогодичного потребуется постройка теплого, отапливаемого помещения.
3. Место где стоит насос, должно быть хорошо вентилируемое, с небольшим уровнем влажности, чтобы металл не подвергался коррозии.
4. Помещение удаляют от дома и от соседей, поверхностный насос работает шумно и даже в подвальном помещении без звукоизоляции не обойтись.

Для круглогодичного использования поверхностного насоса лучше построить рядом с колодцем мини-котельную.

Как подключить

Хлопот с поверхностной конструкцией меньше, чем с погружной, но потребуется соблюсти ряд условий, чтобы работа была эффективной.

Список необходимых материалов и инструментов:·

• Трубы, идущие от насоса к баку.
• Штуцер (соединяет шланг и насос).
• Адаптер 2-го входа.
• Шланги: заборный и для полива.
• Обратный клапан и фильтр.
• Разнообразный крепеж.

Если система оборудуется гидробаком покупают манометр, реле давления. Поплавковый датчик нужен при установке накопительного бака.

Из инструментов потребуется:

• набор гаечных, разводных ключей;
• рулетка;
• изоляционные материалы;
• строительный уровень;
• прибор для пайки пластиковых труб и пр.

Монтаж основания

Всю установку с насосом крепят на прочную, стабильную основу, чтобы исключить малейший крен или вибрацию. В качестве подложки может быть полка из массива дерева, крепеж на кирпичную или бетонную стену с помощью металлических кронштейнов.

Чтобы закрепить используют анкерные болты, а под корпус лучше поместить резиновую прокладку. Она выступает как амортизатор и гасит вибрацию.

Подающий шланг

К нему с одной (нижней) стороны крепят обратный клапан, фильтр при помощи муфты с наружной резьбой. Можно купить готовую конструкцию с фильтром грубой очистки.

Верхний конец шланга или трубы на 32 мм прикрепляют к насосу при помощи штуцера. Готовый шланг опускают в колодец, обратный клапан должен погружаться в воду на 30-50 см.

Монтаж к водопроводу

Когда разводка по дому сделана, насос с гидробочкой смонтирован, нужно помнить, что горизонтальная часть шланга ставится с небольшим уклоном. Все соединения, сделанные на резьбе герметизируют при помощи ФУМ-ленты.

Трубы от насоса к дому можно сделать поверхностные или проложить в землю с обязательным утеплением.

Принцип прокладки трубопровода с погружным насосом

Для того, чтобы вода на даче была постоянно выбираем водоснабжение частного дома из колодца погружным насосом. Лучше сразу купить хорошие полипропиленовые трубы (или полиэтиленовые трубы с шириной стенок 3 мм.) для холодного водоснабжения, а не прокладывать обычный шланг, который прослужит 1-3 сезона.

Если в доме ставится колонка, – то от нее отводят трубы для горячего водоснабжения, более прочные с прослойкой из алюминиевой фольги или стекловолокна.

Диаметр труб оптимально 32 мм, прокладывают из в земле, под углом, и каждые 15-20 см чуть повышают ее, если смотреть по направлению от строения к колодцу.

Что нужно купить:

1. Погружной насос.
2. Трос (подвесной) диаметром от 3 мм.
3. Реле (типа РДМ-5), которое работает на сухом ходу. Фитинги, шарового типа краны.
4. Фильтры для очистки грубых и тонких примесей.
5. Манометр, чтобы отслеживать функционирование насоса.

Варианты теплоизоляции трубопровода

Если особенности рельефа не позволяют опустить магистраль на достаточную глубину, то копается траншея в 50-60 см и выполняется утепление. Организовать изоляцию труб от мороза можно твердыми и мягкими материалами. Жесткий утеплитель для труб – это скорлупа из пенопласта, отличающаяся доступной стоимостью и отличными теплоизолирующими свойствами. В качестве мягкой энергосберегающей оболочки популярны и другие материалы:

• цилиндры из базальтовой ваты с фольгированным покрытием;
• оболочка из вспененного полиэтилена.

Утеплители не восприимчивы к низкой температуре и просты в монтаже. Их достаточно надеть на трубу и заклеить шов металлизированным скотчем.

Утеплители труб бывают мягкие……и жесткие

Греющий кабель

Труба с греющем кабелем

Если трубы уложены близко к поверхности земли, то им угрожает промерзание. Теплоизоляционные материалы частично защищают трубопровод от низких температур, но не могут противостоять сильным морозам. Самый незащищенный участок – точка прохождения трубы через фундамент дачи. Температура воды на входе в дом близка к нулю, поэтому требует дополнительное утепление. Обеспечить бесперебойное водоснабжение позволит использование нагревательного кабеля. Для монтажа на водопровод используется 2 вида устройств:

1. Резистивный кабель – металлические жилы нагреваются при прохождении тока. Температура провода постоянная, она зависит от заложенной мощности. При монтаже требуется установка датчика. Нельзя допускать пересечения витков кабеля, иначе он сгорит.
2. Саморегулирующийся кабель – его действие основано на свойствах металлополимерной матрицы. Устройство самостоятельно регулирует температуру на различных участках. Плюс кабеля – низкое потребление электричества.

Саморегулирующийся кабель

Греющий кабель можно проложить по всей длине зимнего водопровода, но это дорогостоящая процедура. Потребуется купить кабель и защитную теплоизоляцию. Чтобы сэкономить без ущерба качества, достаточно установить саморегулирующийся кабель в месте ввода трубопровода в постройку.

Если на даче пропадет электричество и кабель перестанет греть трубы, теплоизоляционная оболочка на время защитит их от мороза.

Разница между летним и зимним водопроводом – снаружи

Для обеспечения нормального водоснабжения следует знать о нюансах, возникающих при соединении труб с источником и подключении насосного агрегата. Выбор стоит между летним и зимним вариантом.

Летний водопровод прокладывают поверху или в мелкой траншее, сокращая объем недешевых земляных работ. Нет потребности в использовании электрооборудования для локального или полноценного прогрева труб. Насосы не обязательно ставить в отапливаемом хозблоке и сооружать него кессон или приямок возле колодца. Ввод магистрали часто производят по бюджетной схеме через стену, исключая бурение отверстий в подвале или фундаменте.

Нет потребности в утеплении накопительных баков и части трубопровода, пересекающего зону замерзания и неотапливаемого подполья. Это позволит сократить расходы на материалы, но потребуется разборка внешней водопроводной линии по окончанию дачного сезона, если она проведена временно. Капитальную летнюю систему не разбирают, но сливают воду из труб.

Монтаж зимнего трубопровода требует слива воды перед каждым длительным отлучением. Сливной кран или электромагнитный прибор для консервации подключают к системе вне зависимости от типа водоснабжения. Прокладка труб с наклоном в сторону колодца обеспечивает слив самотеком. Это условие не распространяется на разборную наружную систему временного назначения, так как слив гарантирован в процессе демонтажа.

Монтаж оборудования

Ознакомившись с представленной выше схемой по проведению воды на даче своими руками, теперь всем стало понятно, что процесс построения системы водоснабжения на загородном участке начинается с источника и его оборудования. Насосное оборудование в источник опускают уже полностью готовым к работе. То есть, насос попадает туда уже с частью трубопровода, который закреплен на обратном клапане с ниппелем. Далее мы подробно рассмотрим устройство на дачном участке системы горячего и холодного водоснабжения.

Итак, известно, что для дачного дома прокладка зимнего и летнего водопровода своими руками с разводкой начинается от насоса. При этом все трубы должны находиться в грунте. Кроме этого, нелишним будет провести их утепление. Хотим дать следующий совет. Глубина, на которую производится закладка труб водопровода, во многом зависит от максимальной глубины промерзания грунта на вашей территории. По этой причине необходимо заранее узнать эту цифру в своей местности. Трубы прокладываются в грунт непосредственно на участке. При необходимости их утепляют.

Внутри помещения зимний водопровод заводится на запорную арматуру. Специалисты рекомендуют использовать шариковый кран, который представляет собой надежную и простую в использовании арматуру. Он необходим для того, чтобы обеспечивать полное перекрытие воды, если в этом возникает необходимость.

На фильтрующие устройства от запорной арматуры следует заводить водопровод. Довольно часто на дачных участках водоснабжение делается с двумя фильтрами. Используются фильтры грубой и тонкой очистки. Однако в том случае, если из скважины вода попадает в дом, а её глубина довольно значительная, то вполне достаточно будет использования одного фильтра. После этого водопровод выводится на специальную арматуру — пятерик. Он имеет три обычных отверстия. Другие два отверстия используются для закрепления манометра и реле давления. От пятерика водопровод двигается непосредственно к потребителям, к гидроаккумулятору, если он присутствует в системе водоснабжения на даче.

Когда на дачном участке устраивается система горячего водоснабжения, то от пятерика водопровод будет уходить, разделяясь на две ветви, для чего используют тройник. В результате такой разводки первая ветвь используется для подачи холодной воды, а по другой к потребителям поступает горячая. Эта ветвь подключена к водонагревателю, например, бойлеру. Получается, что осуществляется прямая подача холодной и горячей воды. И вместе с этим подача воды из запаса, то есть, находящаяся в баке гидроаккумулятора. По той причине, что бак имеет определенный объем, можно говорить о том, что при использовании такой системы происходит формирование определенного запаса как холодной, так и горячей воды.

Если установленный в системе водоснабжения водонагреватель (бойлер) имеет незначительный объем, то можно поступить следующим образом: от гидроаккумулятора, у которого объём является довольно существенным, водопровод необходимо разделить на две ветки. Для этого используют тройник. Одна из ветвей подается в систему холодного водоснабжения, а другая подключается к бойлеру.

Организация зимнего водоснабжения

Система зимнего водоснабжения по своему составу мало чем отличается от летнего водопровода. В неё также входят следующие элементы: насос, водопроводные трубы, накопительный бак или гидроаккумулятор, сливной клапан.

При этом устройство зимней системы требует соблюдения некоторых правил.

Шаг #1 — утепляем насос для водоснабжения

Насос и питающий его кабель нуждается в утеплении. Для теплоизоляции насосной станции можно использовать готовые теплоизоляционные системы или соорудить кожух самостоятельно, используя минеральную вату, пенопласт или другие утеплители.

Место соединения насоса и водопроводных труб (приямок) также требует утепления. Обычно размеры приямка составляют 0,5 х 0,5 х 1,0 м. Стены приямка облицовываются кирпичом, а пол покрывается слоем щебня или бетонной стяжкой.

Оборудование, входящее в систему зимнего водопровода, не нуждается в утеплении, если расположено в приямке ниже уровня промерзания грунта

Как выбрать насосную станцию читайте в этой статье.

Шаг #2 — теплоизолируем гидроаккумулятор

Накопительный бак или гидроаккумулятор также должен быть утеплён. Бак выполняет функцию накопителя, позволяя системе водоснабжения работать бесперебойно.

При отсутствии накопительного бака система будет периодически отключаться, что приведёт к изнашиванию всех её элементов.

Для теплоизоляции гидроаккумулятора можно использовать следующие виды утеплителей:

• пенопласт или пенополистерол;
• минеральная и базальтовая вата;
• пенополиуретан и вспененный полиэтилен;
• рулонные мелкоячеистые утеплители с фольгированным слоем.

Процесс утепления заключается в устройстве внешней обшивки гидроаккумулятора с последующей отделкой конечным материалом при необходимости.

Если есть возможность, то желательно техническое помещение, в котором располагается гидроаккумулятор, утеплить. Этот шаг станет дополнительной подготовкой к зиме

Шаг #3 — заботимся о водопроводных трубах

Для утеплённого зимнего водопровода при глубине его укладки 40-60 см наилучшим вариантом будет выбор полиэтиленовых труб низкого давления.

В сравнении с металлическими они имеют следующие преимущества:

• не подвержены коррозии;
• низкий удельный вес;
• просты в монтаже;
• значительно дешевле по стоимости.

Диаметр труб рассчитывается исходя от планируемого водопотребления ещё на стадии проектировании системы водоснабжения.

Водопотребление зависит от количества проживающих в доме человек, наличия приборов-водопотребителей, объёма воды, используемой для полива и ухода за животными и других факторов.

Например, труба диаметром 25 мм имеет пропускную способность – 30л/мин, 32 мм – 50 мл/мин, 38 мм – 75 л/мин. Наиболее часто для дачных и загородных домов площадью до 200 м² используют трубы ПНД диаметром 32 мм.

А подробнее о том, как выбрать утеплитель для водопроводных труб читайте далее.

Шаг #4 — ставим сливной клапан и реле давления

Сливной клапан необходим для консервации системы, благодаря нему вода может сливаться в колодец. При небольшой длине водопровода, сливной клапан можно заменить обходной сливной трубой.

Реле выполняет функцию поддержания давления в водопроводе, обеспечивая его бесперебойную работу и не допуская разрывов и застоя воды. При достижении максимального показателя наполненности труб реле давления отключит насос.

Монтаж реле давления и сливного клапана не сложный, главное – это придерживаться схемы, рекомендованной производителем оборудования

Водоснабжение из колодца – плюсы и минусы

Выкопать собственный источник – для многих дачников это единственная возможность обеспечить себя и огород живительной влагой. Для автономного водоснабжения сооружают колодец или скважину. Первый вариант проще устроить своими руками, поэтому для дачи выбирают именно его. Среди преимуществ использования колодца:

• не требуется разрешение на обустройство;
• источник служит долгий срок;
• при заиливании дна можно почистить собственными силами;
• небольшая глубина позволяет устанавливать более дешевые модели насосного оборудования;
• при отсутствии электричество воду легко достать с помощью поворотного механизма.

Учитывая многочисленные достоинства гидротехнического сооружения, нельзя забывать о минусах:

• сезонное колебание уровня жидкости;
• ежегодная очистка;
• вероятность попадания загрязненных поверхностных вод.

Прокладка труб

Вода к дому от колодца будет транспортироваться по трубам. Можно использовать металлические, металлопластиковые или полимерные изделия. Лучше выбрать металлопластиковые трубы, поскольку они более прочные и устойчивые к агрессивным средам.

Траншея под укладку труб роется ниже отметки промерзания грунта в вашем климатическом регионе. Это позволит воде зимой не замерзать в трубах. Однако можно сделать меньшее заглубление траншеи, если использовать подогревающий кабель и основательное утепление трубы, которое не даст воде замерзать в холодный период года.

Перед прокладкой труб в местах поворота, расхождения или углубления ветки необходимо сделать смотровые колодцы:

1. Для этого сначала роется котлован размером 100х100 мм. Дно котлована должно находиться на 400 мм ниже отметки промерзания грунта. Днище засыпается слоем песка высотой 100-150 мм.
2. Затем сооружается бетонный ленточный или плитный фундамент. Он должен быть таким, чтобы мог выдержать кирпичную стенку.
3. После этого можно выкладывать стены из кирпича. Толщина стенок смотрового колодца – 250 мм.
4. Теперь можно на стены уложить плиту перекрытия с отверстием для обслуживания водопровода.

Каким должен быть хороший колодец?

Для начала выбирают место для колодца. Оно должно соответствовать нескольким требованиям:

• располагаться в месте, где водоносный слой находится как можно ближе к поверхности;
• располагаться как можно ближе к дому;
• быть удаленным на значительное расстояние от возможных источников загрязнения: выгребных ям, мест содержания домашних животных и т.п.

Если такое место выбрано, можно начинать работы. В процессе будут извлечены значительные объемы грунта. Чтобы не загрязнять участок, следует заранее позаботиться о подходящем месте для выкопанной земли. Например, ее можно использовать, чтобы улучшить приусадебный рельеф.

Стенки современных колодцев чаще всего укрепляют с помощью бетонных колец, поскольку это самый быстрый и относительно недорогой способ выполнить все необходимые работы

Для формирования стен колодца используют различные материалы: кирпич, камень, бревна и т.п. Но подавляющее большинство современных колодцев делают из бетонных колец.

Это доступный и относительно недорогой материал, надежный в эксплуатации и удобный при монтаже. Разумеется, щели между кольцами тщательно заделывают и покрывают гидроизоляционными материалами.

Бетонные кольца для колодца должны быть высокого качества, что обеспечит их длительную работу и высокое качество воды,поставляемой в дом

При выборе колец для колодца следует учесть несколько важных моментов:

• использовать специальные бетонные кольца для колодцев, которые не были в употреблении;
• помнить, что дешевые кольца, особенно бывшие в употреблении, обладают пониженным ресурсом прочности и могут иметь загрязнения, которые скажутся на качестве колодезной воды;
• недопустимо использовать кольца с трещинами или другими техническими недостатками;
• принимая доставленные на объект кольца, измерить их высоту и прочие параметры собственной рулеткой, особенно если сооружение колодца поручено бригаде, которая получает оплату в зависимости от количества колец.

Еще один важный момент – дебет колодца, т.е. количество воды, которую можно получить за короткий промежуток времени. Для определения этого показателя воду откачивают, а затем измеряют ее объем.

Чтобы сделать колодец из бетонных колец, копают шахту, в которую постепенно опускают кольца, устанавливая их одно на другое. Правильность установки проверяют отвесом. Нужно также следить, чтобы шахта была достаточно просторной и ровной.

На участке уже есть колодец? Это не значит, что можно сразу же закупать насосное оборудование. Сначала следует выполнить проверку на соответствие конструкции требованиям для водоснабжения частного дома из колодца: его глубину, дебет и т.п.

В любом случае перед монтажом системы нужно провести очистку. Если необходимо углубить уже существующий колодец, воду откачивают, шахту углубляют и ее стены укрепляют бетонными кольцами меньшего диаметра.
