Заправка холодильника фреоном в домашних условиях: алгоритм проведения работ

Какие материалы потребуются для заправки?

Замена хладагента в домашнем холодильнике – довольно сложный и затратный процесс. Однако научившись заправлять холодильник самостоятельно, его хозяин больше не будет нуждаться в услугах сервисных центров, что положительно скажется на бюджете в будущем.

Перед заправкой прибора, следует тщательно изучить его строение и подробно ознакомиться с инструкцией по применению. Этот документ содержит множество важных данных – уровень давления в системе, тип хладагента, расположение элементов.


Данные о хладагенте также есть на этикетке прибора, здесь указан как вид вещества, так и его вес в системе

Заранее нужно подготовить оборудование и материалы для заправки:

  • баллон с хладагентом – обычно в холодильниках используются фреоны R134 и R600, но для точного результата нужно прочесть инструкцию;
  • точные весы – предназначены для взвешивания баллона при заправке, позволяют отследить, сколько вещества в контуре по весу;
  • вакуумный насос – потребуется при закачке газа в систему;
  • оборудование и детали для запаивания капиллярных трубок при повреждении и по окончанию работ;
  • фильтр-осушитель – им потребуется заменить встроенный в систему фильтр, чтобы в системе не осталась влага;
  • баллон с азотом для продувки системы от жидкости;клапан Шредера – нужен для подключения к системе насосов и баллонов, создает вакуум и зону повышенного давления.


Хладагент R134а часто используется в холодильниках и кондиционерах. Он безопасен для людей и окружающей среды. Выпускается в форме баллонов разного объема

Перед заправкой устройства следует убедиться, что все элементы системы работают правильно. Если произошла утечка хладагента, следует до начала работ заменить поврежденные трубки и приборы. В противном случае, заправка может навредить охладителю и не принесет нужного результата.

Роль фреона в работе холодильника

Фреон (хладон) является важной частью охлаждающей системы. Он представляет собой газ, не имеющий цвета и запаха

Он необходим для передачи тепловой энергии. В холодильниках используется хладгент из-за его особых свойств. Фреон имеет следующие качества:

  • Легко переходит из сжиженного состояния в газообразное (фреон имеет низкую температуру кипения).
  • Постоянно циркулирует по системе, состоящей из внутреннего и наружного контура, поглощая тепловую энергию. Жидкое вещество попадает в трубки, расположенные в камере холодильника и забирает рассеянную в воздухе тепловую энергию.
  • Отдает тепло в окружающую среду. Подобное становится возможным, благодаря прохождению через испаритель и компрессор. Здесь газообразный хладон переходит в жидкое состояние. Постоянное повторение цикла приводит к снижению температуры воздуха во внутреннем пространстве холодильника.

Газ перемещается по запаянным трубкам. При случайной утечке он не представляет существенной опасности для здоровья человека. В промышленности используется 16 типов хладона, для каждой марки устройства подходит свой тип хладагента. Вид газа указывается на корпусе компрессора. Кроме фреона, в холодильниках используются и некоторые другие охлаждающие вещества.

Когда нужна заправка

Физических признаков утечка фреона не имеет. При выходе газа в окружающую среду не появляется какой-либо запах. Заправляется холодильник в случае изменения температуры воздуха в камере. Чем больше разница между нормальным и существующим показателями, тем большая утечка хладагента произошла.

Причины утечки

Утечка хладагента может возникать по следующим причинам:

  • Механическое воздействие на компрессор или холодильный контур. При повреждении трубок газ вытекает в окружающую среду, из-за чего холодильник начинает работать некорректно.
  • Поломка компрессора. В таком случае практически всегда требуется замена фреона в холодильнике. Даже если хладагент сохраняется в контуре, он все равно становится непригодным.
  • Низкое качество трубок, по которым перемещается охлаждающее вещество. Износ элементов системы приводит к разгерметизации контура.
  • Неправильная установка капилляров. Со временем места соединений ослабевают, хладагент вытекает через возникающие зазоры.
  • Загрязнение трубок. Если капилляры засоряются из-за замерзания проникающей в контур влаги, выполнить ремонт несложно. Иногда к загрязнению приводит накопление частичек выгоревшего моторного масла. Фильтр не улавливает эти вещества, они остаются в трубках и препятствуют нормальной циркуляции хладагента.

Правила предосторожности

В случае если работу по замене фреона решено выполнить самостоятельно, надо понимать, что это ответственное и опасное занятие. При его проведении необходимо подстраховать себя и придерживаться следующих советов:

  • холодильник перед процессом необходимо выключить;
  • когда фреон в приборе будет меняться, нельзя в это время включать нагревательные аппараты и курить поблизости;
  • работы должны быть выполнены на специальной изолированной площадке, аппаратуру при этом заземляют;
  • пайка стыков соединений осуществляется, придерживаясь пожарной безопасности;
  • комнату, в которой осуществлялся ремонт, после спуска или закачки газа необходимо проветрить в течение минимум четверти часа. Фреон не имеет запаха, но его пары могут повлиять на состояние человека, проводящего ремонт и его домочадцев;
  • для заправки газ нужно приобретать только у известных производителей, предоставляющих на него гарантии;
  • проводя испытания системы, которая работает на фреоне надо изучить инструкцию по ремонту холодильных установок.

Немного об истории хладагентов

Относительно современный хладагент (фреон) был изобретен в 1890 году, в 1920-х его начали активно внедрять в производство, оттесняя такие вещества, как диоксид серы, хлорметан и аммиак. Главная беда “старого поколения” – токсичность и пожароопасность.

Если сегодня у вас прохудится контур и начнётся утечка фреона – ничего по сути страшного не произойдёт. Холодильник только в ремонт отдать придётся

А вот в те далёкие времена можно было ещё и взорвать кухню по неосторожности

Кроме того, вредили они и окружающей среде, причём сильно. В 1970-х стало известно, что молекулы хлора, попав в окружающий мир, не торопятся разлагаться, а скапливаются в атмосфере и пожирают озоновый слой. Примерно в те же года установили, что холодильный аммиак не просто вредит окружающему миру, но и добавляет баллы в копилку «глобальное потепление» (вещество буквально накапливалось в атмосфере, не пропускало инфракрасные лучи и вызывало теплообмен).

В результате состав с хлором и бромом был запрещён. С тех самых пор создание и развитие хладагентов (которые используются не только в холодильниках, но и в легковых авто) вышло на новый уровень. Открывались все новые соединения, которые были чуть более безопасными, чем предыдущие, но нашей планете всё равно угрожали. Парниковые газы, токсичность – в общем, все прелести индустриализации.

Процесс замены опасных хладагентов на безопасные продолжается по сей день. Так, на 2021 год только 60% новых легковых машин европейского производства перешли на безопасные хладагенты, несмотря на соответствующие указы, резолюции и распоряжения ООН. Такая же примерно картина и на рынке холодильников.

Новые модели оснащаются безопасным для природы изобутаном, но старые (особенно нежно любимые Мински, Оки и Смоленски) продолжают работать на довольно вредных веществах. Да и знаете, возникает вопрос – а когда небезопасным признают изобутан? Когда выяснится, что из-за него накапливаются газы, разрушается озоновый слой или ещё что-то нехорошее происходит?

Предварительные работы

Заправка начинается с подготовки оборудования и сопровождается соблюдением некоторых правил техники безопасности:

  1. Отключить холодильник от электропроводящей сети.
  2. Нельзя включать аппараты, выделяющие большое количество тепла, и курить в помещении, где проводится процедура.
  3. Прибор надо заземлить и изолировать площадь, на которой будет происходить ремонт.
  4. После спуска или закачки газа проветрить помещение в течение 15 минут как минимум.
  5. Необходимо внимательно изучить инструкцию. Производители указывают, что именно допускается заливать в холодильник. Каждый из агрегатов имеет свои особенности, о которых следует узнать перед началом работы.

Первым делом выявляют место утечки визуальным осмотром или, при необходимости, применив течеискатель. Перед запаиванием спускают фреон вакуумным насосом с трубопровода. После этого место утечки запаивают, но если повреждения велики, такой испаритель подлежит замене.

Необходимое для заправки

Самостоятельная заправка холодильника – дело трудоемкое и небезопасное. Перед началом процесса следует убедиться в наличии всего необходимого для этого:

Фреон. Чтобы выяснить, сколько нужно фреона для заправки холодильника и его наименование, необходимо просмотреть технические данные в паспорте или найти эту информацию на этикетке компрессора. Не стоит экспериментировать и пытаться заправить холодильник чем-то другим, кроме фреона, – это приведет к поломке

При транспортировке баллона следует соблюдать меры предосторожности.

Фильтр-осушитель. Его нужно заменить, если нарушилась герметичность холодильной системы

Иначе там будет скапливаться влага, которая спровоцирует еще одну поломку.

Вакуумно-насосная станция, нагнетательный насос, вакуумный насос. Эти предметы необходимы для проведения опрессовки, вакуумирования охлаждающей системы и заполнения ее фреоном. Покупка вакуумно-насосной станции обойдется дороже, чем вызов мастера по ремонту, поэтому рекомендуется взять ее напрокат.

Клапан Шрадера. С ним создается вакуум и повышенная сила напора. Автомобильный ниппель для этого не приспособлен, вместо клапана Шрадера его использовать нельзя.

Два манометра (красного и синего цвета) и три шланга (желтого, синего и красного цветов). Манометр синего цвета применяется, чтобы контролировать численные показатели атмосфер всасывания, а манометр красного – для контроля показателей атмосфер нагнетания.

Баллон с азотом. С его помощью продувают охладительную систему. При показателях в баллоне выше 6 атм для заправки требуется еще и редуктор, чтобы снизить силу напора до нужных пределов.

Очистка системы

До начала заправки систему очищают от оставшегося в ней фреона.

Для этого фильтр-осушитель зажимают при помощи игольчатого захвата и прокалывают там, где виднеется медь. Чтобы воздух в месте проведения работ не загрязнялся, газ следует стравить через трубку, выведенную на улицу через окно. После систему продувают азотом, чтобы убрать ненужную влагу.

После удаления фреона из устройства устанавливают клапан Шрадера, чтобы закачать новый.

Способы заправки кондиционера фреоном

подсоединение манометра к наружному блоку

Существуют несколько основных методов заправки холодильных систем фреоном, применяемые к домашним кондиционерам (сплитам), мульти-сплитам, мобильным и мультизональным системам.

Заправка кондиционера своими руками потребует следующий набор:

  • манометр;
  • вакуумный насос;
  • баллон с фреоном;
  • строительные весы;
  • слесарные инструменты – шведский ключ, шестигранники, отвертка.

Заправка по весам

строительные заправочные весы

Если нужно заправить полностью пустой кондиционер 22 или 410 газом, то процесс происходит следующим образом.

Вакуумирование. Накручивают манометр на шредеры и открывают не нем кран. Включают вакуумный насос и выдерживают 10 минут. Закрывают кран на манометре и выключают насос.

Подключение баллона с фреоном. Емкость с газом переворачивают вверх дном и ставят на весы, показатели которых предварительно сбрасывают на нулевые значения. Открывают кран на манометре и вливают необходимое количество хладагента по весам.

Кран закрывают и отсоединяют манометр, после чего закручивают крышки на портах. Включают кондиционер и проверяют его функциональность.

Этот способ считается самым правильным, но его осложняет необходимость иметь дорогостоящие весы для взвешивания фреона.

Если требуется наполнить кондиционер 410 фреоном самому, то сначала полностью стравливают его остатки в манометрическую станцию для сбора, а потом вливают газ по весам. Это связано с тем, что данный тип фреона состоит из смеси различных газов с разной степенью летучести. При утечке одного из компонентов в большем объеме происходит изменение состава, а, следовательно, теряются необходимые свойства хладагента.

Если нужно заполнить кондиционер фреоном R22, то прибегают к такому методу как заправить кондиционер по давлению.

Заправка по давлению

Сначала нужно подсоединить манометр к газовому порту работающего на охлаждение кондиционера. Рабочее давление прибора должно быть 3-3,5 атм. Если оно ниже этих отметок, то требуется дозаправка. Для этого подключают баллон с фреоном и небольшими порциями начинают заправлять его в систему путем открывания кранов на манометре на 5-10 секунд.

Чтобы не обжечь руки газом, удобнее использовать быстросъемные соединения.

Заправка по перегреву и переохлаждению

бесконтактный инфракрасный термометр для климатической техники

Достаточно точным методом является заправка кондиционера по перегреву или по переохлаждению. Весь смысл заключается в ориентировке на разность температур.

В случае с переохлаждением имеется ввиду соотношение температурных показателей жидкости и конденсации при одинаковом давлении. Определить температуру конденсации можно так: манометром измеряется ее давление, а затем данные соотносятся со значениями шкалы манометрического коллектора в зависимости от хладагента. Для определения перегрева сравнивают температурные значения газа в нормальном состоянии и при его кипении в условиях одинакового давления.

Об утечке хладагента и необходимости его дозаправки говорит перегрев выше и переохлаждение ниже нормы.

Непрофессионал вряд ли сможет заправить собственноручно кондиционер с применением этих двух способов, так они требуют достаточной базы знаний в области систем кондиционирования воздуха. Хотя легкость и доступность предыдущих методик для простого обывателя – тоже спорный вопрос.

Заправка кондиционера по току

токоизмерительные клещи

Многие мастера не используют этот способ, но его применение вполне оправдано в тех случаях, когда нет возможности воспользоваться весами для взвешивания фреона. Так как заправить кондиционер самостоятельно по току?

Для определения рабочего тока компрессора понадобятся специальные токоизмерительные клещи, которые накладываются на фазу провода питания работающего внешнего блока. Если полученные значения ниже указанных в мануале или на шильдике, а труба обмерзла, то производят дозаправку фреоном до выравнивания показателей.

Все остальные этапы полностью совпадают с этапами заправки кондиционера фреоном по весам, которые можно будет посмотреть на видео в конце статьи.

Этот метод применим и в случае с устранением последствий утечки у полупромышленного оборудования.

Пошаговая инструкция по замене фреона своими руками

Чтобы заправить фреон самостоятельно, нужно выполнить определённый порядок действий.

Шаг 1: Удаление остатков старого хладагента

До начала работ стоит обзавестись набором рожковых ключей, тестером, течеискателем, насосом вакуумного типа, плоскогубцами, термометром, пережимными клещами и всем дополнительным инструментом, который может понадобиться при разборе той или иной разновидности холодильного агрегата. Для пайки потребуется защитный экран, плюс необходимо приобрести клапан Шредера и осушающий фильтр.

Для удаления остатков газа необходимо отыскать фильтр-осушитель, а затем зажать его игольчатым захватом. Далее необходимо проделать в фильтре небольшое отверстие на медной его части. Увы, восстановить работоспособность этого элемента уже не получится, и в дальнейшем он подлежит замене на новый.

На заранее подготовленное место на компрессоре припаивается клапан необходимой длины. Когда остатки хладагента покинут систему, все трубки необходимо продуть азотом. Нужно это для того, чтобы удалить образовавшийся на стенках трубок конденсат. Продувать систему необходимо не менее 12–15 минут, после чего нужно перекрыть вентиль захвата и отрезать фильтр рядом с трубкой.

Шаг 2: Повторная продувка системы и установка фильтра

После перекрытия вентиля систему продувают снова, а затем на место старого устанавливают новый осушительный фильтр. Устанавливать его нужно достаточно быстро: если пройдёт чуть больше 15 минут, система уже будет нуждаться в повторной продувке.

Шаг 3: Закачка

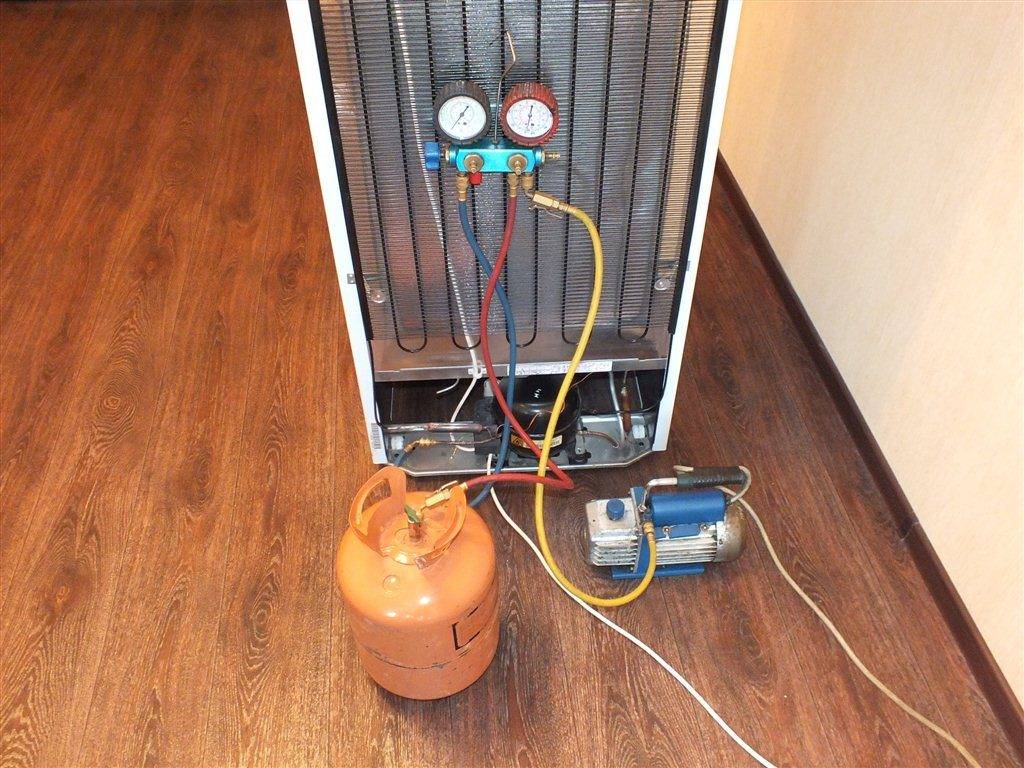

Чтобы закачать фреон в систему, понадобится так называемая станция заправки, в комплект которой входят два манометра, снабжённых запорными механизмами, и три шланга. Манометры обычно окрашены в синий и красный: первый отображает давление тяги, а второй – показатель давления нагнетания. В нашем случае важен только первый показатель.

К обоим манометрам подключаются соответствующего цвета шланги, а третий шланг обычно окрашен в жёлтый цвет. Именно он первым подсоединяется к ёмкости с фреоном, а синий патрубок при этом фиксируют к трубке, посредством которой в один из контуров будет осуществляться подача хладагента. Для подключения используется особого типа штуцер.

Красный же шланг монтируется на другой конец системы, к клапану Шредера. Когда все шланги будут подключены, можно повернуть запорные механизмы на синем и красном патрубке. Последним открывается вентиль, подсоединённый к баллону с хладагентом, и система начинает заполняться. Вентили манометров необходимо будет перекрыть, когда давление дойдёт до 0,5 атм. Затем на компрессор в течение полуминуты подаётся питание, а к жёлтому шлангу подсоединяется вместо баллона насос, который включается на десять минут.

После так называемого вакуумирования жёлтый шланг подсоединяется к коллектору, и заправка продолжается после открытия синего вентиля. Когда система заполнится, показатели приборов проверяются в последний раз, после чего патрубки загибаются и тщательно запаиваются. На этом этапе заправку холодильника фреоном можно считать завершённой.

Экономия средств по сравнению с вызовом мастера

Зная потребность в материалах и оборудовании, несложно подсчитать, насколько выгодна дозаправка кондиционера, выполняемая своими руками. Стоимость аренды берем на интернет-ресурсах компаний, предлагающих данную услугу в Московской области:

  • вакуумный насос + коллектор со шлангами – 700 руб. в сутки (12.5 у. е.);
  • полный комплект, включающий баллон с газом, манометрическую станцию и насос, — от 1000 руб./сутки (18 у. е.);
  • самый дорогой тип фреона — R410а — 650 руб. за 0.6 кг (12 у. е.).

Примем в расчет более дорогостоящий вариант – аренда оборудования плюс покупка фреона: 700 + 650 = 1350 руб. (24.5 у. е.). Минимальная стоимость заправки сплит-систем, декларируемая различными компаниями, составляет 2000 руб. (35 у. е.). Выгода от самостоятельного проведения заправочных работ не слишком велика – 650 руб. или 10.5 у. е.

Учтите ряд противоречивых факторов:

  1. Чтобы арендовать оборудование и приспособления, нужно затратить личное время.
  2. Цены, указываемые в интернете, могут быть занижены ради привлечения клиентов либо попросту устареть.
  3. Нередко фирма начисляет дополнительные расходы за выезд либо выставляет счет за каждую работу отдельно – вакуумацию, диагностику и заправку.
  4. Существует вероятность, что «дешевые» мастера выполнят работу некачественно и спустя год хладон снова улетучится.
  5. Не учтена стоимость аренды электронных весов. Допускается применение настольных кухонных весов, рассчитанных на измерение массы до 20 кг с точностью отображения до 1 грамма.

Аккумулятор холода: свойства и применение


Аккумулятор холода — небольшое по размеру приспособление, основной функцией которого является сохранение холодной температуры длительное время. Устройство аккумулятора несложное: плотно закрытая емкость, наполненная веществом обладающим большой теплоемкостью, то есть способностью забирать тепло, тем самым охлаждая предметы. Использовать аккумулятор холода очень удобно и эффективно на дачах, в походных условиях. Они прекрасно сохраняют холод в сумках холодильниках в качестве охлаждающего компонента. Производители советуют использовать 1 стандартный аккумулятор на 15 литров объема охлаждающей продукции, но для эффективного сохранения холода лучше использовать 2-3 контейнера.

И в домашних стационарных условиях можно успешно пользоваться аккумулятором для энергосбережения, помещая его в морозильную камеру и тем самым поддерживая стабильную температуру в ней, и даже увеличивая мощность замораживания. Аккумуляторы сослужат службу и в случае гигиенической разморозки холодильника.

При проблемах с электроэнергией, аккумулятор поможет сохранить продукты до момента пока не устранят неполадки с электричеством.

Как осуществить правильную заправку фреона в холодильник в домашних условиях

Перед тем, как приступить к выполнению работ, необходимо приготовить все, что потребуется:

  • Купить баллончик хладагента соответствующий марки. Указывается на шильдике холодильника, на компрессоре или в сопроводительной документации.
  • Вакуум-насосная станция. Необходима для опрессовки, вакуумирования и закачки фреона. Относится к специальному оборудованию. Можно взять напрокат или позаимствовать у знакомых, так как покупать специфический инструмент ради одной замены будет экономически невыгодно.
  • Весы. Лучше использовать электронные с максимальной точностью. Для каждой марки холодильника предусмотрено определенное количество фреона, циркулирующего в системе. Даже небольшая ошибка в несколько граммов приведет к выходу из строя устройства. Чтобы не допустить этого, достаточно поставить баллон на весы и следить за изменениями.
  • Сварочный аппарат, флюс, припой. Подбирается на основании материала, из которого изготовлены трубки. Необходим для восстановления герметичности после заправки и устранения механических повреждений.
  • Фильтр-осушитель. Меняется после каждой замены хладагента. В противном случае, внутри системы остается влага, что приведет к новой поломке.
  • Клапан Шредера. Необходим для создания в системе вакуума и повышенного давления.
  • Азот. Потребуется баллон с редуктором для продувки системы.

Перед заправкой холодильника нужно подготовить все необходимые материалы.

После завершения подготовительных работ, следует внимательно изучить паспорт, чтобы знать, как правильно заправить фреон в холодильник именно этой марки. Каждая модель обладает определенными техническими особенностями, поэтому не стоит пропускать этот шаг, даже обладая богатым опытом работы с другими устройствами.

Когда необходима заправка фреоном

Заправка холодильника газом зачастую требуется при нарушениях герметичности охлаждающего механизма техники. Это особенно актуально, когда ремонтные работы требуют демонтажа задней панели устройства.

К случаям, нуждающимся в заправке, относятся:

  1. Утечка газа в зонах заводских паек, в корпусе обогрева морозильного отсека, а также в испарителе, который подвергается коррозийным процессам. В процессе ремонтных мероприятий мастер выполняет диагностику, позволяющую найти утечку, ликвидировать её. После чего выполняется заправка устройства фреоном.
  2. Образование засора в капиллярной трубе. Засор может возникнуть в результате подгорания смазочного материала, мелких частиц, которые не может отфильтровать фильтр-осушитель. Засорение трубопровода негативно сказывается на циркуляции хладагента, в результате происходит снижение эффективности охлаждения холодильного оборудования. Техника в этом случае начинает работать на износ, компрессор не отключается, и это может повлечь за собой поломку агрегата. Очистка трубопровода может быть выполнена методом «продавливания» с помощью специального инструмента. Однако, этот способ не всегда приносит желаемый результат, поэтому инженер срезает трубку и методом пайки устанавливает новую. После этого выполняется заправка техники хладагентом.
  3. Замена мотора. Если деталь вышла из строя, её можно заменить. После процедуры в обязательном порядке выполняется дозаправка холодильника фреоном.
  4. Перезаправка агрегата. В некоторых случаях утечка наблюдается в запечатанной части корпуса. Ввиду нецелесообразности ремонтных работ может быть выполнена заправка холодильника фреоном на дому. После этого холодильник способен нормально работать на протяжении нескольких лет без дозоправки.
