Вытяжка для кухни с воздуховодом: как устроить вытяжку на кухне с коробом и без него

Производители вытяжных вентиляторов

Чтобы сделать жизнь комфортной, различные компании выпускают современные приборы, оборудование, устройства. И для многих покупателей лицо компании, ее репутация и узнаваемость являются решающими критериями выбора. Другие не хотят переплачивать за бренды, но ищут надежных поставщиков. Лучшие вытяжные вентиляторы 2020 года представлены:

Vortice, итальянская климатическая компания, поставляет надежное качественное вентиляционное оборудование уже более 60 лет. Акцент делается на эстетике. Для расширения границ компании были открыты представительства в разных странах. Вентс” – крупная российская компания по производству климатической техники, продающая несколько миллионов устройств. При производстве учитываются мировые стандарты качества. По этой причине бренд является членом ассоциации экспертов в области кондиционирования воздуха. Компания была основана в 1990-х годах, и с тех пор было создано 16 крупных цехов. Electrolux – шведская компания по производству бытовой и профессиональной техники, основанная в 1919 году. Изначально занимаясь производством парафиновых ламп, она быстро стала лидером, переквалифицировавшись в другую отрасль. Годовой объем производства составляет более 60 миллионов штук. Вся продукция продается в 150 странах мира. Главный лозунг – “Сделано со смыслом”. Cata – испанская компания, производящая кухонные вытяжки и промышленные вентиляционные системы. Компания начала свою деятельность в 1947 году. За короткий период времени компании удалось стать всемирно известной в области технологий очистки воздуха. Полное название компании – CataElectrodomesticos S.L. Diciti – это бренд высококачественных коммерческих/промышленных вентиляторов, принадлежащий компании ERA. Компания была основана в 1997 году. Ассортимент продукции создается по уникальным проектам ведущих дизайнеров

Помимо эстетики, производитель уделяет особое внимание инновациям. Ballu – торговая марка, принадлежащая многонациональной промышленной группе Ballu

Она специализируется на климатической, инженерной технике, с которой она вышла на мировой рынок с 1990 года. Штаб-квартира компании находится в Гонконге, а производственные предприятия – в Японии, Корее, России, Китае, Литве и Польше. Российский рынок начал получать оборудование с 2003 года, его представителем является компания “Русклимат”. Soler & Palau – известный испанский производитель вентиляторов S Представителем в России является компания “Благовест”. Заводы разбросаны и в других странах – в США, Китае, Европе и Индии. Дата основания – 1951 г. С 1987 г. продукция сертифицирована по ISO-9001, а с 1989 г. – по ISO-9001/2000. Erre – итальянская компания, производящая высокотехнологичное оборудование для кондиционирования воздуха. Опыт компании в этой области насчитывает более 70 лет. В 1995 году она получила сертификат качества ISO 9001, а ее официальным дилером является компания Vencon. В последнее десятилетие ее деятельность была направлена на популяризацию итальянского подхода к бизнесу и дизайну. Auramax – это российская торговая марка продукции для систем вентиляции, такой как бытовые вентиляторы, решетки, ревизионные люки и т.д. Главное отличие – сочетание доступной цены с качественным исполнением, современным дизайном. Материалы характеризуются длительным сроком службы, высокой износостойкостью благодаря защите от перегрева. ERA – крупная национальная компания по производству оборудования для кондиционирования воздуха, которая начала свою деятельность в 1997 году. Первоначально производство было ориентировано на изготовление модульных вентиляционных систем, компания получила название “Ekovent” Sp. z o.o. Сегодня ассортимент насчитывает около 1300 наименований, а объем продаж достигает отметки в 30 миллионов штук. Blauberg – популярный производитель вентиляционного оборудования из Германии. В разных частях Европы расположено 7 заводов. Объем выпускаемых устройств превышает 100 миллионов единиц. Бренд успешно балансирует между эстетическими, качественными и функциональными характеристиками моделей.

Разновидности вытяжек без воздуховода

Вытяжка без отвода в вентиляцию устроена просто, так что большого разнообразия в моделях нет. Однако благодаря простоте монтажа появляется возможность по-разному крепить модели.

По конструкции

Корпус рециркуляционной вытяжки может иметь разную конструкцию и форму. Устройства разделяют на 4 группы.

• Горизонтальная – размещается строго параллельно варочной поверхности. Это классическая модель прямоугольной формы. Она занимает достаточно много места, но на большой высоте.
• Вертикальная – располагается перпендикулярно плите, обычно в непосредственной близости от плиты. Надобность в такой установке возникает, если поставить конструкцию над плитой нельзя – мешает мебель, какое-то оборудование, архитектурный элемент. Вертикальная вытяжка так же хорошо улавливает дым и запахи. Так как располагается она почти перед стеной, места занимает мало.
• Наклонная – закрепляется под углом. Отличается высокой эффективностью и бесшумностью. При меньших размерах панель под углом фильтрует большой объем воздуха. Кроме того, наклонную модель можно установить на меньшей высоте.
• Телескопическая – с выдвижной панелью. При готовке вытяжку выдвигают в нужное положение, а после работы возвращают на место. Очень удобное решение, экономит место.

По способу установки

Кухонные вытяжки классифицируют и по способу установки.

• Подвесные – фиксируются на стену на любой удобной высоте. Крепление на кронштейны.
• Встроенные – монтируются внутри кухонного гарнитура. Чаще всего это подвесной шкаф. Он скрывает вытяжку, но при этом сохраняет свой рабочий объем. Такое решение часто встречается в классических кухнях, где современную технику приходится маскировать.
• Островные – устанавливаются на потолок. Такую модель размещаются далеко от стены, над кухонным островом. Это намного выгоднее, чем вести вентиляцию к плите, расположенной в центре комнаты.

Делят конструкции и по другой особенности: стационарные и выдвижные. Первые закреплены. В выдвижных моделях панель вытяжки смещается. Это увеличивает эффективность устройства.

По форме корпуса

До недавних пор дизайн вытяжек был незатейлив. Сегодня предлагают разные варианты:

• плоская панель – обычно прямоугольная, компактная и малозаметная;
• купольная – объемная вытяжка;
• криволинейная – может иметь необычные очертания плоской панели и криволинейный купол.

По материалу корпуса

Для изготовления берут материалы, устойчивые к коррозии и легко моющиеся.

• Оцинкованная сталь, покрытая эмалью – корпус довольно легкий, прочный, быстро моется, стоит недорого. Эмаль и слой цинка защищают сталь от ржавчины.
• Нержавеющая сталь – более дорогой, но куда более долговечный вариант. Вытяжка не боится высокой сырости, нечувствительна к перепадам температуры и очень прочна. Кроме того, нержавейка намного декоративнее: поверхность корпуса может быть шлифованной, полированной, структурированной.
• Алюминий – легкий металл совершенно нечувствителен к коррозии. Легко моется, допускается использовать абразивные средства по уходу, но аккуратно, так как механическая прочность алюминия невысока. Более светлый оттенок и блеск привлекут любителей техно и лофт.
• Закаленное стекло – очень стильный, изящный и дорогостоящий вариант. Прозрачный или полупрозрачный корпус выглядит фантастически. Материал прочный, гигиенический и долговечный. Мыть его можно только водой и моющими средствами. При монтаже нужно быть осторожным: закаленное стекло хотя и прочное, но хрупкое, а вес его велик.

Дополнительные функции

Почти все вытяжки делают с подсветкой

Кухонная вытяжка с фильтром – электрическое устройство. Это позволяет снабдить ее дополнительными функциями:

• Модели могут иметь механическую или электронную панель управления. В первом случае регулировка осуществляется с помощью кнопок или ползунков. Первый вариант предпочтительнее. Ползунок нередко начинает заедать, так как в зазор попадает жир.
• Электронная панель позволяет управлять вытяжкой с помощью сенсорного дисплея или с дистанционного пульта. Если вытяжка островная, такой вариант удобнее.
• Индикатор загрязнения фильтра – сигнализирует о состоянии угольных фильтров, так как именно за их состоянием нужно внимательно следить.
• Автоматическое включение и отключение – вытяжка начинает работать самостоятельно, как только датчик улавливает появление копоти или запахов.
• Опция изменения скорости – в такой модели можно регулировать интенсивность фильтрации, что зависит от объема или длительности готовки.
• Подсветка – создает дополнительное освещение возле плиты. Удобная опция для готовки в вечернее время.

Чем больше дополнительных функций, тем выше стоимость прибора.

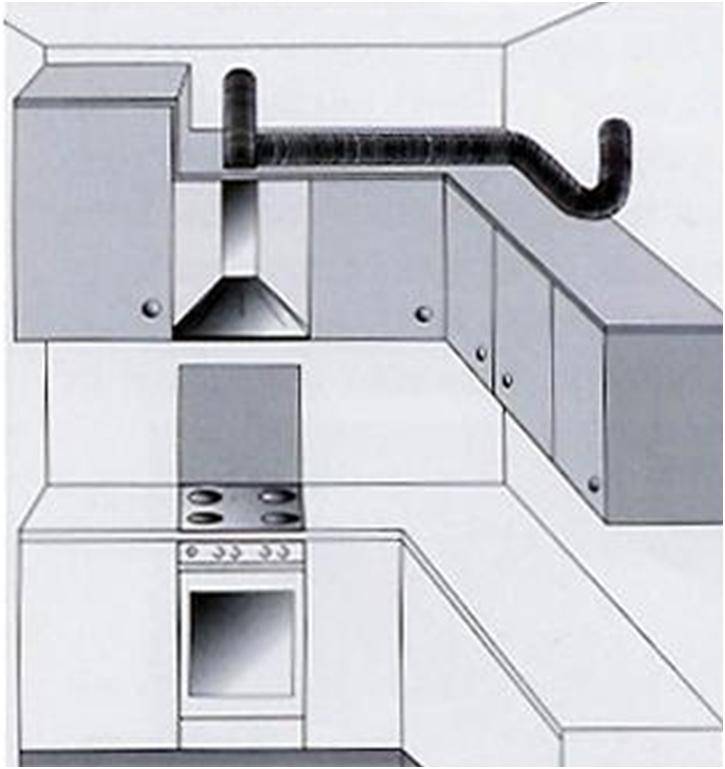

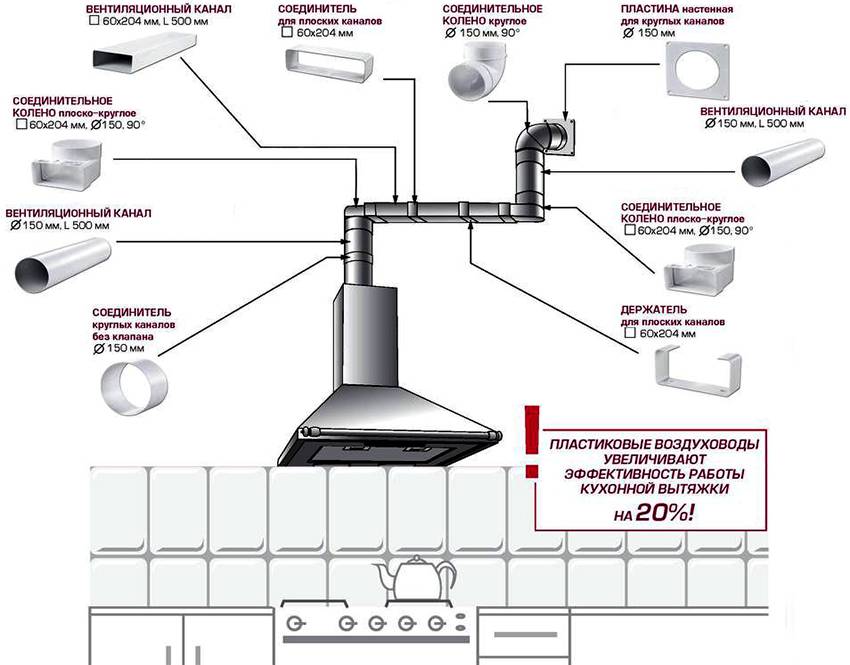

Монтаж пластикового воздуховода

Пластиковый короб являются наиболее надежным вариантом в силу своей жесткости конструкции, он может быть круглого или прямоугольного сечения. Установка короба не представляет особых сложностей, детали из пластика можно пилить, склеивать, соединять с помощью крепежных элементов, при этом необходимо соблюдать несколько условий.

Круглый воздуховод из ПВХ

• Нельзя размещать вытяжку около противоположной от вентиляционного отверстия стены.
• Перед монтажом воздуховода во избежание ошибок желательно заранее составить чертеж с указанием размеров и количества секций, переходных колен, крепежных элементов.
• При прокладке траектории желательно выдержать длину не более 3 метров, от этого напрямую зависит эффективность работы вытяжки. Если обратиться к инженерным расчетам, то на каждом метре воздуховода теряется 10% КПД вытяжки.
• Не меньшее значение имеет угол и число поворотов. Стандартный вид переходников жестких пластиковых воздуховодов имеет Г-образную форму с углом 90 градусов. При количестве углов больше 3-х также падает КПД вытяжки на 5-10% в каждом переходе.
• Следует снять размеры вентиляционного отверстия в кухонном помещении и приобрести необходимый переходник с воздуховода на вентиляционную решетку. Если вытяжное отверстие в кухне не совпадает по форме с воздуховодом, также потребуется переходник с прямоугольного на круглое отверстие вентиляции или наоборот.
• В большинстве кухонь имеется единственное вентиляционное отверстие, поэтому для обеспечения естественной вентиляции используется добавочная решетка под коробом воздуховода.
• Соединение колен воздуховода должно быть максимальным герметичным, поэтому возможно использование акриловых или силиконовых компонентов. Перед монтажом лучше собрать всю конструкцию , а после проверки на работоспособность и правильность установки снова разобрать, и осуществить окончательную сборку с использованием герметика.
• Важным условием при установке воздухопровода является выбор правильного сечения труб. Необходимо чтобы он был равен или больше выходного отверстия вытяжки и совпадал по размеру сечения с вентиляционным отверстием в кухне.При меньшем сечении труб воздуховодов система будет создавать дополнительное сопротивление воздушному потоку, что приведет к увеличению шума и повышенной нагрузке на электродвигатель вытяжки. Аналогично не имеет смысла делать слишком большое сечение воздуховода при выходном отверстии маленького диаметра.

Как подключить вытяжку к электричеству

Так как потребляемая мощность кухонных вытяжек редко когда превышает 1 кВт, их можно подключать в обычные розетки. Желательно чтобы они были с заземлением. Это требование обязательно должно выполняться если вы хотите чтобы  гарантийные обязательства были действительны.

Если проводка в квартире старая, можно провод заземления или зануления кинуть самостоятельно. Только не надо крепить его к трубам водопровода или отопления. Это грозит возможностью электротравмы или даже летальным исходом для вас, членов ваших сечей или соседей.

Чтобы дотянуть провод заземления, на щитке найдите шину с прикрепленными к ней проводами или трубу, к которой приварен/прикручен многожильный провод. К этим устройствам можно подключать и собственный многожильный провод (не откидывая те, которые уже есть). Чтобы он нормально работал сечение должно быть 2,5 мм, проводник — многожильный медный, желательна негорючая оболочка.

Подключить вытяжку через клеммники Ваго

Часть вытяжек идет с вилкой на конце. С подключением таких моделей никаких вопросов — в розетку и все. Но есть модели, у которых шнур заканчивается проводами. Это не от жадности производителя, а для того чтобы потребитель сам решил, как ему лучше подключать оборудование. Если хотите — можно подключить вилку. Не подходит этот вариант — берите клеммную колодку и подключайте через нее. Еще один вариант — клеммники Wago. Их надо взять три штуки — по числу проводов. В одном клеммнике соединяют одинаковые провода от вытяжки и от щитка — фаза с фазой (тут цвета могут быть разные), ноль (голубой или синий) с нулем, заземление (желто-зеленое) с заземлением.

Полезные рекомендации по монтажу и эксплуатации встраиваемой вытяжки

Во время установки и эксплуатации вытяжки стоит соблюдать следующие важные рекомендации:

1. Рекомендуется поручить установку и подключение вытяжки специалисту по вытяжной и приточной вентиляции;

   Установку доверить лучше профессионалам

2. Воздуховод для пассивной вытяжки должен быть больше, чем для активной;
3. Заземлением устройств нельзя пренебрегать. Дело в том, что работа будет осуществляться во влажной, щелочной и агрессивной среде с уровнем Рh1;
4. Необходимо иметь в виду, что высота устройства над варочной панелью варьируется в пределах 65-75 см. Если не соблюдать данные габариты, то устройство не будет справляться со своими функциями;
5. При выполнении монтажа своими руками нужно подобрать цвет и дизайн вытяжки. Данное устройство может быть выбрано под интерьер и габариты кухонного гарнитура;
6. Чистка фильтров грубой и тонкой очистки, а также воздуховодов запрещена сжатым воздухом, инертными газами. Необходима полная замена фильтрующих элементов. Также не рекомендуется использовать ЛВЖ, горючие и х/б изделия;
7. Наиболее качественными фильтрами, которые применяются в вытяжках, считаются немецкие — от таких и «Индего». Они обладают высокой производительностью и износостойкостью.

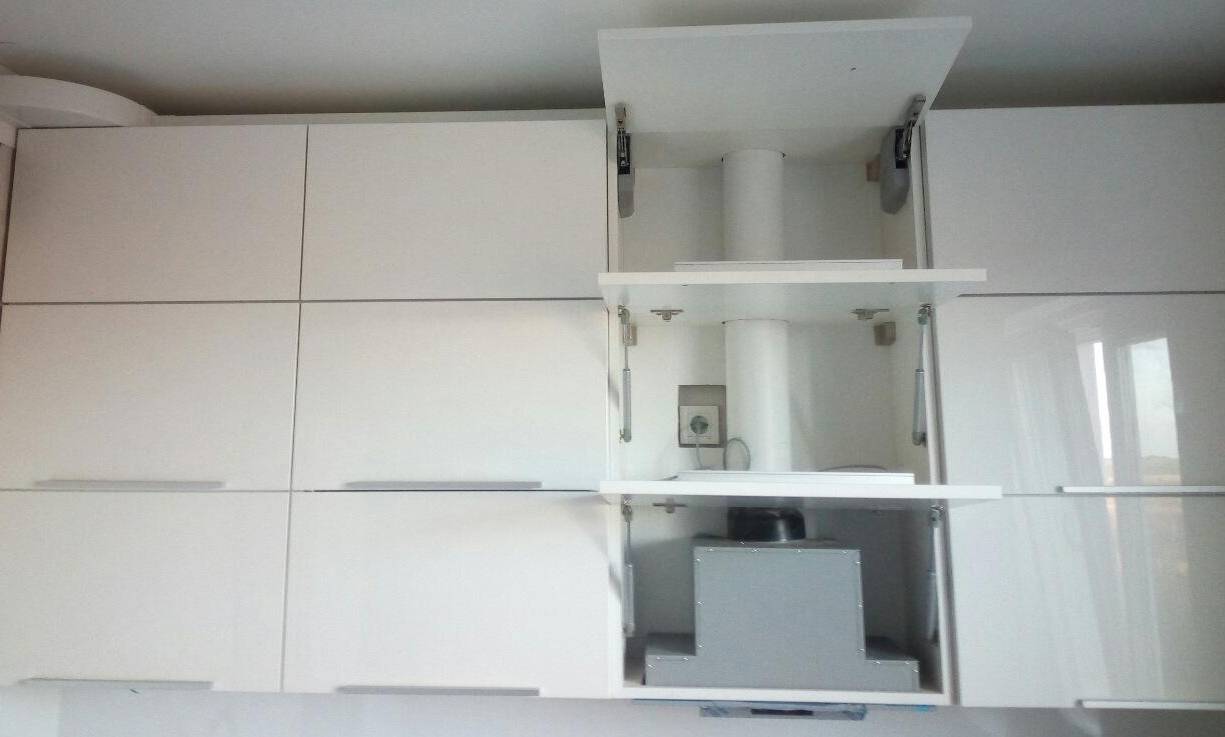

Пример установки вытяжки

Установка вытяжки в шкаф является достаточно сложным процессом, во время которого требуется учитывать важные нюансы и особенности. Желательно на начальном этапе выбрать специальный шкаф, измерить его габариты и подобрать место для его установки. После этого можно будет приступить к выбору вытяжки, которая сможет в него вместиться. Если же сомневаетесь в своих силах, лучше воспользоваться услугами профессионалов.

Виды вытяжек для кухни

Вытяжные приборы в основном подразделяются по способу очистки воздуха от запахов и примесей на следующие виды:

1. подсоединяемые к имеющейся общедомовой вентиляционной системе и называются приточно-вытяжными;
2. рециркуляционные, когда устройство работает автономно за счет имеющихся фильтров.

В свою очередь каждый вид приборов классифицируется по месту установки:

• подвесной;
• встраиваемый;
• настенный;
• настольный;
• угловой;
• островной.

Все типы вытяжных агрегатов монтируются непосредственно над варочной плитой. Но если подвесные находятся на виду, то встраиваемых практически не видно в интерьере кухонного помещения. Подобные конструкции могут иметь площадь рабочей поверхности больше площади варочной плиты, в результате чего очищение воздуха происходит быстрее и с лучшим качеством.

Настенные приборы, как видно из названия, монтируются на стену, в то время как подвесная конструкция может крепиться к непосредственно воздуховоду или на кронштейнах, установленных на стене или потолке.

Настольная вытяжка, как правило, крепится в промежутке между  варочной плитой и грилем. Подобное расположение позволяет более качественно очищать загрязненные воздушные массы в духовом шкафу. Но такая конструкция используется как дополнительный прибор. Основным все же будет традиционное верхнее положение вытяжного устройства.

Угловая конструкция, по способу крепления могла бы быть отнесена к настенным приборам. Но благодаря ее треугольной форме мы позволили себе вынести ее в отдельный вид.  Этот тип вытяжного прибора применяются в том случае, когда варочная плита располагается в угловом пространстве кухни или мебельного набора.

Островные конструкции  располагаются в середине кухонного помещения, если оно большой площади

И здесь важно максимально органично вписать в интерьер воздуховод, если используется устройство подобного типа

По своему дизайну вытяжки бывают прямоугольной или квадратной формы, угловые и купольные, которые своим видом больше напоминают каминные конструкции. Среди купольных приборов встречаются настоящие произведения искусства, декорированные различными материалами – стеклом, натуральной древесиной, пластиком, имитацией природного камня и прочим.

Типы вытяжек для кухни

Кухонные агрегаты для очистки воздуха могут классифицироваться и по наличию определенных опций. Современные вытяжки для кухни могут иметь как минимальный механический функционал, так и расширенный с использованием электронной панели управления.

Минимум опций представлен в недорогих устройствах кнопкой или слайдером (ползунком) переключения скорости работы вентилятора в трех режимах и подсветкой, которая встраивается в панель вытяжного прибора.

Более дорогие устройства премиум-класса оснащаются множеством дополнительных функций:

1. Сенсорным дисплеем, расположенным на панели управления.
2. Часами и таймером.
3. Автоматическими датчиками, которые в зависимости от уровня влажности, температуры воздуха, и даже запаха в кухонном помещении самостоятельно подбирают оптимальный режим работы вытяжного устройства.
4. Индикатором, извещающим о степени загрязнения фильтровального элемента.
5. Опцией усиленной работы прибора.
6. Функцией, которая позволяет даже в отсутствии хозяев стабильно очищать воздух в кухонном помещении.
7. Дистанционным пультом управления.

Также существуют устройства, которые имеют телескопическую выдвижную панель, которая начинает функционировать во время приготовления пищи, и убирается, когда необходимость в очистке воздуха отпадает.

Типы вытяжных устройств, кроме всего прочего, могут различаться по своей мощности и виду используемых фильтров, по количеству встроенных вентиляторов.

В чём преимущество пластиковых воздуховодов?

Система выведения воздуха инсталлируется специальными трубами. Рассмотрим их плюсы и минусы. На сегодняшний день, на рынке имеются трубы из металла, пластика, а также гофрированные.

Сечение пластиковой трубы бывает круглым и прямоугольным. Круглые трубы имеют более высокую эффективность, но их инсталляция гораздо сложнее. Установка пластиковой трубы обеспечивает низкий уровень шума.

Пластиковая труба, в отличие от гофрированной, не засоряется грязью.

Это минус гофрированных труб, а достоинств у них гораздо больше:

• Материал отлично растягивается, что позволяет регулировать его длину;
• Нет необходимости приобретать дополнительные соединения для установки;
• Широкий ассортимент диаметров;
• Доступная цена.

При выборе диаметра трубы важно, чтобы он соответствовал размеру выходной промоины

С целью сохранить эффективность работы вытяжки, нужно устанавливать трубы под тупым углом.

В случае, если инсталляция осуществлена в соответствии со всеми правилами, то владелец получает весьма позитивные характеристики:

• Низкий уровень шума;
• Небольшую массу элементов, упрощающий процесс монтажа;
• Полное отсутствие загрязнений;
• Небольшое воздушное сопротивление (при установке круглого сечения для воздуховода).

Прямоугольное сечение используется в кухнях с низкими потолками. Минусы: высокая стоимость и низкая мощность.

Также на рынке имеются плоские виды подобных систем, которые позволят прекрасно вписать воздуховод в интерьер.

Гораздо реже можно встретить воздуховоды с плоскоовальным сечением. Сопротивление воздуха при их использовании – снижается до минимума. Также наблюдается значительная экономия места, в сравнении с круглыми.

Однако подобные элементы, как правило, изготавливаются из металла, а следовательно – не подходят для установки в квартире. Для монтажа данной системы

Нужна вентиляция в деревянном доме

В деревянном доме, который строится по последним технологиям, обязательно устанавливают систему вентилирования. Обусловлено это высокой герметичностью здания. Вывод грязного воздуха через окна и форточки не является достаточным условием.

Система естественной вентиляции привлекает низкой стоимостью, однако она не способна быстро удалять запахи из кухни или влажный воздух из ванной комнаты. Для эффективного воздухообмена на кухне в доме из дерева нужно устанавливать специальное устройство соответствующей мощности.

Приточно-вытяжной системы вентиляции достаточно только для того, чтобы обеспечить поступление свежего воздуха в дом и устранить излишки углекислого газа и неприятных запахов. Для качественной очистки воздуха в кухне данной, как и естественной системы, недостаточно.

Можно использовать качественную систему вентиляции кухонь естественного типа при условии, что она была изначально заложена при проектировании дома и выполнена специалистами.

Вытяжка для кухни. Определение

Вытяжка для кухни предназначена для очистки воздуха в помещении, поскольку скопление в воздухе канцерогенных веществ, образующихся в процессе сгорания масел при жарке продуктов, различных испарений негативным образом сказывается на здоровье проживающих в доме людей.

Кухня – это такое место, где ежедневно готовится пища, в результате чего воздух насыщается парами и разнообразными запахами готовящейся пищи, не всегда ароматными, которые проникают во все жилые помещения. Этими запахами пропитывается все, что находится в доме. Согласно санитарным нормам воздушный объем в кухонном помещении в течение часа должен обновляться 10-12 раз.

Вытяжное устройство должно или вбирать в себя все запахи, испарения и не дать им проникать в жилые комнаты, или отводить загрязненный воздух на улицу через домовую вентиляционную систему с помощью встроенных вентиляторов.

Советы по выбору модели

Необходимо обращать внимание на технические характеристики прибора

Важно, чтобы звук устройства не превышал 44 децибел, ведь скошенные вытяжки оснащаются довольно мощными моторами. Если на кухне не предусмотрена отдушина для естественной фильтрации, необходимо приобретать вытяжку с вентиляцией и рециркуляцией (смешанная модель). Для небольших кухонь наклонная вытяжка становится единственным вариантом удаления загрязнений из атмосферы

Несмотря на то что они дороже обычных моделей, для маленьких помещений такие приборы пользуются большой популярностью

Для небольших кухонь наклонная вытяжка становится единственным вариантом удаления загрязнений из атмосферы. Несмотря на то что они дороже обычных моделей, для маленьких помещений такие приборы пользуются большой популярностью

Если на кухне не предусмотрена отдушина для естественной фильтрации, необходимо приобретать вытяжку с вентиляцией и рециркуляцией (смешанная модель). Для небольших кухонь наклонная вытяжка становится единственным вариантом удаления загрязнений из атмосферы. Несмотря на то что они дороже обычных моделей, для маленьких помещений такие приборы пользуются большой популярностью.

Выпускаются агрегаты с разной степенью производительности. Выбор зависит от размеров помещения. Не стоит приобретать мощный прибор для маленькой кухни, лучше чистить воздух он не будет. Половина его производительности и затрат на электроэнергию уйдет вхолостую.

Есть различия вытяжек по содержащимся в них фильтрам. Некоторые приборы оснащены одноразовым угольным, который подлежит замене через некоторое время (зависит от частоты и времени эксплуатации).

Материал, из которого изготовлен прибор, должен быть простым в уходе, необходимо подбирать его под оформление кухни. Цветовая палитра разнообразная. Можно рассмотреть классический вариант: белые или черные. Выпускаются модели с ярким рисунком, принтом или орнаментом, а также аппараты с матовой или блестящей поверхностью.
