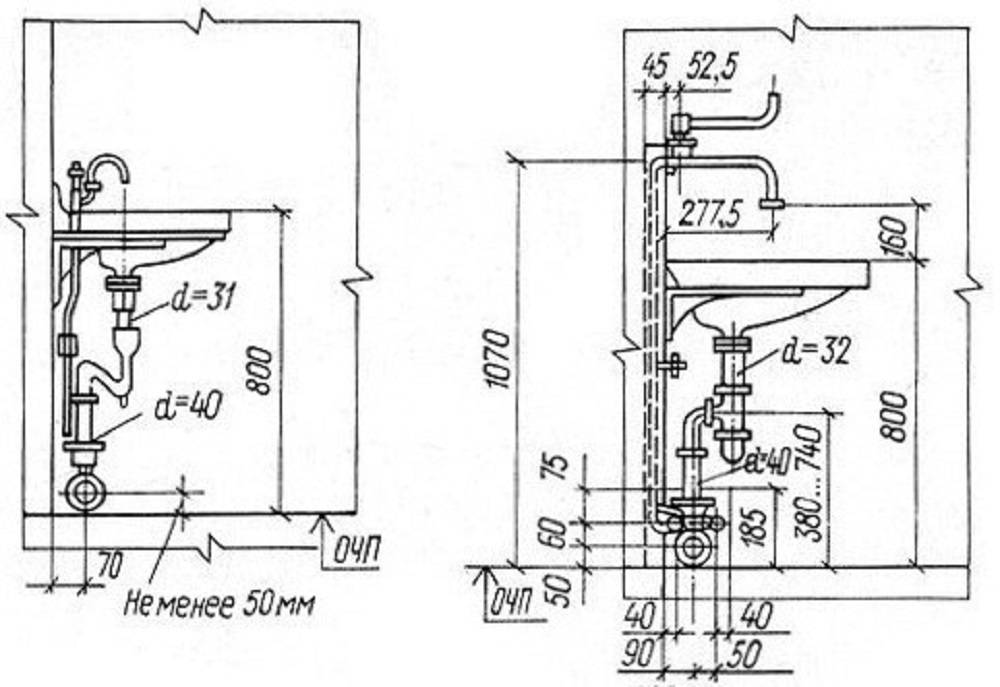

Схемы подключения сифонов
Независимо от конструкции раковин ванн и способов их установки, традиционно применяются сифоны:
Применение одно-двухоборотного сифона характерно для «кувшинок», когда необходимо максимально освободить свободное пространство под раковиной для размещения стиральной машины или других предметов быта.
Название «одно-двухоборотный» получено по причине наличия в схеме одного или двух изгибов трубы. За счёт таких изгибов внутри линии создаётся гидравлический затвор.
Другой вариант – «бутылочный», является наиболее распространённым. Отличается от первого отсутствием изгибов, функции которых выполняет специальная «бутылка» с отводом сливной трубы от верхней части конструкции. Эта схема более удобна, чем первая при выполнении техобслуживания – прочистки линии в случае затора. Снизу «бутылки» имеется техническая крышка, которая легко отворачивается.
Раковины с фиксированной высотой
К моделям, которые имеют фиксированную высоту установки, относят следующие типы:
- Раковины с пьедесталом (тюльпан). Хотя здесь есть одна оговорка. При желании, пьедестал можно поставить на бетонное возвышение или парапет, увеличив, таким образом, установочную высоту. Также можно распилить пьедестал и установить укороченный вариант на бетонную подушку, но процесс распиловки фаянса чреват повреждением изделия.
Раковина с пьедесталом имеет фиксированную высоту монтажа.
- Накладные и встраиваемые (врезные) чаши. Высота установки этих типов умывальников зависит от высоты опоры, на которую они устанавливаются: столешницы или тумбы.
Расположение накладных и врезных раковин зависит от высоты тумбы или столешницы, на которую они устанавливаются.
- Еще один тип умывальников, которые имеют фиксированную высоту монтажа – раковины-кувшинки, предназначенные для установки над стиральной машиной. В зависимости от габаритов стиральной машины, раковины навешиваются на кронштейны, закрепленные на высоте 700–900 мм. Важный нюанс установки этого типа моек – между чашей и корпусом стиральной машины должно быть небольшое пространство (30–50 мм), чтобы при вибрации машины в режиме отжима не было соприкосновения с мойкой.
Раковина-кувшинка устанавливается на фиксированной высоте над стиральной машиной.

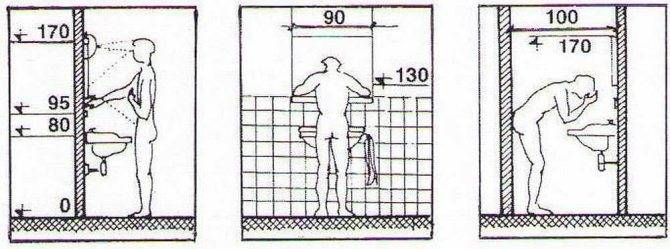

Высота раковины в ванной
Кроме выбора размера придется еще решить на какой высоте устанавливать умывальник. По рекомендациям СНиПа высота установки рукомойника — 75-85 см от пола. Но эти стандарты писались более двадцати лет назад. Высчитываются они под средний рост. Ни для кого не секрет, что предыдущее поколение было пониже. Причем существенно ниже, если верить статистике.

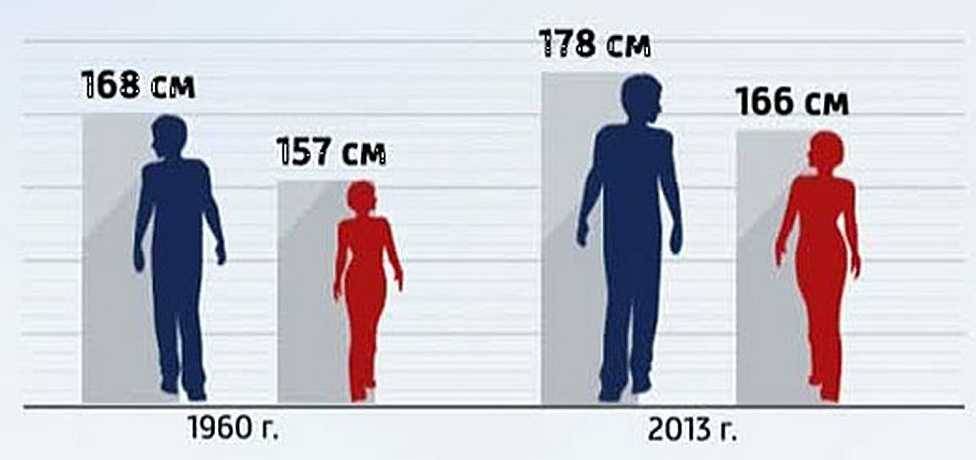

Рост стал выше, а высота установки умывальника не изменилась
Так что рекомендованные параметры стали слишком неудобными. Если мыть руки еще удобно, то чтобы умыться приходится слишком низко наклоняться. В узких помещениях высоким людям приходится чуть ли не акробатические трюки демонстрировать.
Как выбрать высоту установки раковины
Если госучреждения обязаны выполнять предписания, то в частных домах и квартирах можно выбирать высоту установки раковины ту, которая удобна. Как ее определяют? Верхний край умывальника должен находиться примерно на 10-15 см ниже локтя стоящего человека.
Высота раковины в ванной. Если соблюсти рекомендации СНиПа по высоте установки умывальника, то придется низко наклоняться
Если обитатели дома или квартиры не сильно отличаются по росту, все понятно. Еще проще, если живет всего один человек. В таких случаях высота раковины в ванной определяется просто. Но что делать, если разница в росте велика? Надо искать компромисс. Можно либо выбрать «среднее» значение, либо ориентироваться по большинству. Стоит еще сказать, что детей и подростков в активной фазе роста в расчет не берут. Они быстро растут, а ремонт в ванной делают явно не раз в год. Чтобы им было удобно пользоваться, делают скамейку-лесенку.
При большой разнице в росте можно установить две раковины на разном уровне
А вот старших невысокого роста на лесенку не загонишь. Конечно, зависит от человека, но некоторых не раздражает то, что приходится поднимать руки, чтобы умыться или помыть их. Им важнее не наклоняться. Вот это действительно проблема. Если прийти к соглашению не удается, если есть возможность, делают две раковины. Это, кстати, и решение проблемы, если на работу собираются несколько человек одновременно, а санузел всего один.
Когда не надо выбирать
Раковины с пьедесталом или «тюльпан» и тумба под умывальник не позволят вам выбрать высоту установки умывальника. Какой высоты есть тумба или пьедестал, на той и будет расположен умывальник. С тумбой еще есть хоть какие-то варианты. Если ножки регулируемые, можно добавить пару сантиметров. Можно, конечно, заменить ножки на более высокие. Но это тоже всего несколько сантиметров. Правда, их тоже может быть достаточно, чтобы умываться стало удобнее.
Тумбы под умывальник в ванной есть не только на ножках, но и навесные
Есть, правда, подвесные тумбы для умывальников в ванную. Их крепят на произвольной высоте. Так что в этом случае вы тоже можете поднимать или опускать уровень по своему желанию.
Пьедестал не даст возможности выбирать высоту установки
С умывальниками типа «тюльпан» вообще никакой возможности менять высоту нет. Какой высоты есть «ножка», такой она и будет. Но есть возможность выбирать высоту этой «ножки». Правда, ассортимент у нас не так широк, но «под заказ» можно практически все. Да и заказать можно через интернет и не только на отечественных сайтах. Вы удивитесь (или нет), но часто купить в Европе и оплатить доставку получается дешевле, чем в магазине.
Стандарты
Высота установки раковины в ванной определяется действующим нормативом – СП 73.13330.2016 (актуализированные СНиП 3.05.01-85). Согласно этому документу, стандартная высота установки раковин и моек (до края бортика) в зданиях различного назначения составляет 800–850 мм, в школах – 700–850 мм, в дошкольных учреждениях – 500 мм. В зданиях общественного назначения данный стандарт является обязательным для исполнения, а в частных домах и квартирах носит рекомендательный характер. Поэтому ничто не запрещает установить умывальник на той высоте, которая оптимально подходит для конкретных условий или с учетом роста каждого члена семьи.

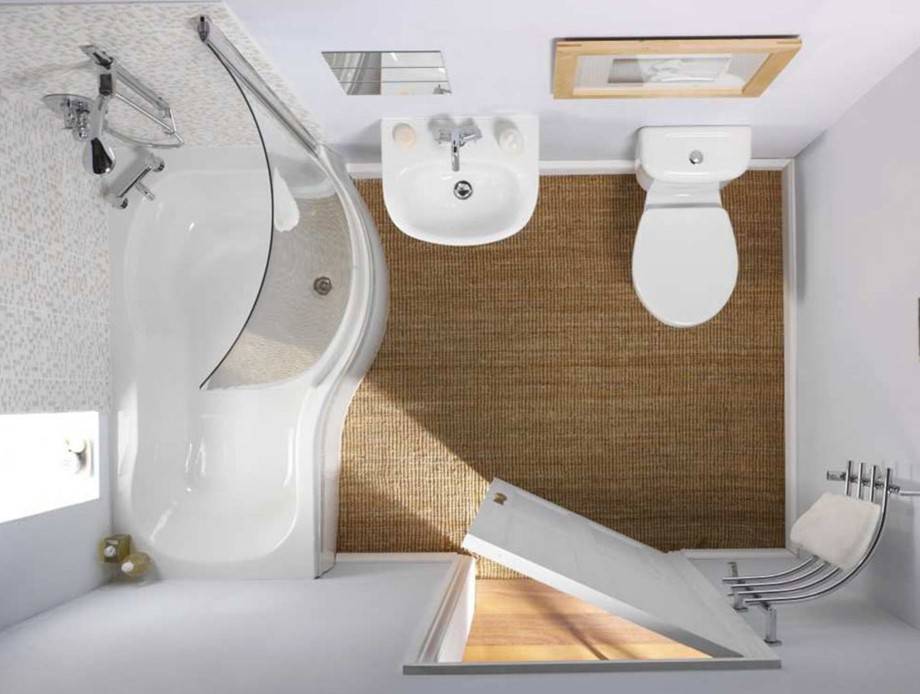

Планировка ванной: расстановка сантехнического оборудования
Важно не только понимать,на какой высоте вешать умывальник, но и как расположить его в помещении относительно других приборов. Если изделие крепится к стене, то перед ней должно быть свободное место не менее 70 см
Раковина в помещении должна располагаться так, чтобы вокруг нее было достаточно свободного места.
| Иллюстрация | Описание |
 | Расстояние до стены от края раковины должно быть не менее 30 см. Это обеспечит свободу перемещения. |
 | Также не менее 30 см должно быть между двумя соседними умывальниками. |
 | Между напольным унитазом или биде расстояние составляет 20 см. |
 | 30 см должно отделять умывальник от душевого поддона или края ванной. |
Также необходимо соблюсти расстояние в 60 см от розеток и полотенцесушителя.
Правила, которые необходимо учитывать при монтаже раковины, содержат несколько пунктов:
Чаша или столешница, на которую она устанавливается, должна плотно прилегать к стене. Зазор должен быть качественно гидроизолирован герметиком. Это защитит материал тумбы и отделку от влаги.
Располагать розетки можно на любой удобной высоте, но на расстоянии от раковины не менее 60 см.
При монтаже умывальника обязательно используют уровень. Не должно быть даже минимального отклонения
Поэтому важно внимательно отнестись к этапу нанесения разметки и подготовки монтажных отверстий.
При установке раковины с опорой (тюльпан), важно, чтобы она после монтажа не шаталась. Причиной может стать неровный пол
Поэтому прежде чем закреплять опору, необходимо удалить недочеты.
Прежде чем устанавливать тумбу или опору, которые будут скрывать узел подключения, важно убедиться, что все функционирует правильно, и нет протечек.
Расстояние от нижнего края зеркала до верхней точки раковины составляет 20 см.
Между стиральной машиной и раковиной должно быть расстояние от 20 до 50 мм.
Установить умывальник самостоятельно не составит труда. Главное учесть площадь помещения и подобрать высоту в зависимости от роста потенциального пользователя. Чтобы все сделать правильно рекомендуется на листе бумаги начертить схему –развертку стен ванной и план с расстановкой оборудования с указанием всех размеров. Это позволит соблюсти нормы относительно планировки ванной.
От чего она зависит?
Каждое кухонное устройство требует отдельного внимания
Стоит обратить внимание на тип мойки. Например, для частных домов свойственна установка островного типа
Каких-то конкретных правил нет, каждый владелец делает так, как ему удобно.
Также стоит обратить внимание на следующие факторы:
- многие выбирают высоту кухонного модуля, исходя из собственного роста или среднего значения всех домочадцев, далее уже занимаются расчётом отведения;
- в расчёт берут тип мойки. Сегодня часто можно встретить скрытую установку, требующую точной разметки для избежания поломки в будущем.
Говоря о росте домочадцев, можно выделить следующие моменты:
- если в доме живут два взрослых высоких человека, то лучше установить мойку на высоте 80 см – это расстояние между полом до самой раковины/столешницы;
- если есть подростки – средним считается 70 см;
- если в доме есть маленькие дети – 60 см.
Среднее значение высоты кухонного модуля– 75-85 см по санитарной норме. Исходя из типа и модели раковины, владелец самостоятельно определяет точку для вывода канализации. Если монтаж не несёт скрытого характера, её проще установить по нормам СНИП. Пример:
Высота установки раковины в ванной: стандарт от пола
При установке сантехники в жилых помещениях придерживаются определенных стандартов, рассчитанных на среднестатистического потребителя — это позволяет с удобством пользоваться приборами большинству людей. При монтаже сантехнических приборов своими руками полезно знать, какая высота раковины в ванной: стандарт от пола, ведь соблюдение данного норматива оптимально с точки зрения эргономики, а само расстояние определено специалистами научными методами.
Стандарт высот неодинаков для взрослых, маленьких детей и подростков и регламентирован строительными нормами и правилами (СНиП), его учитывают при монтаже раковин в учебных заведениях для детей, детских садах, лагерях, больницах и других учреждениях. Помимо этого, нормативные правила устанавливают не только расстояние от пола до верха мойки, но и ее расположение по отношению к другой сантехнике и установку санитарно-технического оборудования в целом.
Раковина для всей семьи
Оптимальная высота раковины по СНИПу
Действующие санитарные нормативы СНиП раздел 3.05.01-85 требуют располагать кромку раковины на высоте 800-850 мм от пола. Требования применимы к жилым и общественным помещениям. Нормативные акты допускают отклонение от указанных значений в сторону увеличения или уменьшения на 20 мм. Параметры рассчитаны на человека среднего роста, поэтому стандартная высота умывальника оказывается неудобной для высоких людей.
Оптимальная высота умывальника.
Существуют дополнительные разделы СНиП, регламентирующие высоту установки рукомойников в детских учреждениях:
- для яслей — 400 мм от поверхности пола;
- для подготовительных дошкольных групп — 500 мм;
- для санузлов в помещениях для начальных классов — от 550 до 600 мм;
- для средних и старших классов — от 650 до 850 мм.
Стандарты ГОСТа и СНиПа
Стандартная высота раковины в ванной комнате регулируется нормативными документами ГОСТа и СНиПа. Они чётко регламентируют нормы её ширины, глубины и расстояния до других сантехнических приборов.
Согласно СНиПу высота раковины в ванной от пола до верхней кромки умывальника составляет 80-85 см для жилых и общественных зданий. Допускаются погрешности в пределах 20 мм.
Ширина рукомойника составляет 50-65 см, глубина 48-61см. Модели шире 65 см рекомендуется устанавливать в просторных помещениях.
Помимо высоты, установлены нормативы расстояния от умывальника до других предметов интерьера.
Минимальное расстояние до раковины от других предметов интерьера
- унитаз – 25 см;
- биде – 25 см;
- ванна – 30 см;
- душевая кабина – 30 см;
- зеркало – 20 см;
- сушилка для полотенец – 60 см;
- электрическая розетка – 60 см.
Нельзя забывать и о параметрах пространства вокруг мойки. Габариты раковины должны быть не меньше 70 см. Расстояние от умывальника до боковых стен допускается 20 см.
Но перед тем как вешать рукомойник в ванной рекомендуется произвести расчёты, исходя из параметров роста членов семьи.
Высоту умывальника в ванной рассчитывают следующим образом: у членов семьи отмеряют расстояние от пола до локтя в положении стоя. От каждого замера отнимают 6-8 мм. Из результатов берут средний показатель. Например, при расстоянии 110-100 см компромиссом является высота 105 см.
При проведении расчётов детей не учитывают, так как их рост меняется. Чтобы они пользовались общим умывальником, рекомендуется приобрести подставку для ног в виде тумбочки или лесенки.
В случае если принято решение об установке дополнительного детского рукомойника применяют следующие параметры монтажа:
Высота детской раковины от пола в зависимости от возраста детей
- до 3-х лет – 40 см;
- 3-5 лет – 50 см;
- 6-10 лет – 55-60 см;
- 11-17 лет – 65-85 см.
Эти показатели разработаны специально для детских садов и школ.
На какой высоте вешать раковину в ванной в частном доме решают хозяева, так как стандарты и нормативы разработаны только для застройщиков. Поэтому переделывать в квартире по собственному желанию высоту сантехники не запрещается.
Стандарты ГОСТа и СНиПа, для частных лиц носят рекомендательный характер. За их изменения никаких административных взысканий не назначается. Нарушением считается только самовольное перенесение умывальника или ванны в другое помещение. В таких ситуациях необходимо получить официальное разрешение на перепланировку.
Распространенные ошибки при монтаже пьедесталов и способы их устранения
Иногда, спустя какое-то время после эксплуатации раковины с пьедесталом, выявляются некоторые недочеты в ее установке, которые могут негативно сказываться на дальнейшей работе сантехники. Вот несколько признаков того, что монтаж был некачественным:
- умывальник шатается или неплотно соприкасается с опорой. Скорее всего, крепежные элементы расположены не по прямой линии. Исправить угол наклона можно, отрегулировав деталь крепления. Если перекос заметен визуально, остается только один выход — просверлить новое отверстие под метиз;
- на полу появляется вода после пользования раковиной. В этом случае нужно проверить места соединения и плотность прилегания резиновых прокладок на стыках труб;
- между чашей, пьедесталом и стеной в некоторых местах образовались зазоры. Велика вероятность, что причиной этому послужили неровности пола и самих стен. В квартирах и домах редко можно встретить идеально ровные поверхности. Спасти ситуацию помогут герметики на силиконовой основе. Если пренебречь герметизацией, влага будет попадать в щели и портить отделку;
- вода плохо уходит в сливное отверстие. Чаще всего эта проблема встречается в гофрированных сливных системах. При монтаже консоли случается перегиб или скручивание гофротрубы. Для устранения неисправности надо просто выпрямить участок трубопровода.
Процесс установки пьедестала, на первый взгляд, не очень сложен, хотя и требует определенных навыков. Тем не менее, монтаж сантехники из хрупкого материала, нестандартной формы может вызвать трудности. Во избежание неприятных последствий в виде трещин, сколов и неправильной установки лучше доверить эту задачу опытным мастерам.
Пьедестал под раковину — удобное и красивое решение для ванной. Сегодня производители предлагают необычные и классические постаменты для умывальников. Найти модель, которая органично подчеркнет стилистику ванной комнаты и сделает ее оригинальной, очень легко.
Найти модель, которая органично подчеркнет стилистику ванной комнаты и сделает ее оригинальной, очень легко.
Общие требования и рекомендации к размещению сантехнических приборов
Современный рынок сантехнического оборудования представлен широким ассортиментом ванн, душевых кабинок, раковин и моек, унитазов и биде, вентилей и смесителей. Несмотря на все разнообразие приборов по функциональности и методам управления их работой, способы соединения бытовой санитарно-технической аппаратуры с трубопроводными квартирными коммуникациями полностью унифицированы и «подчиняются» требованиям ГОСТов и СНиПов.
Основные требования и рекомендации приведены в следующих документах:
- СНиП 2.08.01−89* «Жилые здания»;
- СНиП 2.04.05−91* «Отопление, вентиляция и кондиционирование»;
- СНиП 3.05.01−85 «Внутренние санитарно-технические системы»;
- СНиП 2.04.01−85* Внутренний водопровод и канализация зданий.
Современный рынок сантехнического оборудования представлен широким ассортиментом ванн, душевых кабинок, раковин и моек, унитазов и биде, вентилей и смесителей. Несмотря на все разнообразие приборов по функциональности и методам управления их работой, способы соединения бытовой санитарно-технической аппаратуры с трубопроводными квартирными коммуникациями полностью унифицированы и «подчиняются» требованиям ГОСТов и СНиПов.
Бытовую сантехнику рекомендуется устанавливать уже после монтажа инженерных коммуникаций перед финишной отделкой помещения. Водопроводные подводки для установки приборов должны заканчиваться водорозетками, которые являются обязательным атрибутом системы водоснабжения жилища. Водорозетки специально жестко закреплены для защиты водопровода от вибрационных воздействий, возникающих при эксплуатации подключенных бытовых сантехнических приборов.
Расстояние между осями штуцеров розеток, предусмотренных под горячую и холодную воду, должно быть выполненным строго 15 см.
Вместо розеток допускается использование угольников, тройников, муфт или коллекторов для подключения смесителей или других типов кранов.
Другим обобщенным требованием к установке сантехнических приборов является обеспечение свободного доступа к оборудованию, для чего СНиПами оговаривается размеры свободного пространства около каждого типа прибора (ванны, умывальника и т.п.).
Высоту размещения сантехнических приборов регламентируют в п. 3.11 и п. 3.15 СНиП 3.05.01−85 «Внутренние санитарно-технические системы», а трубопроводную арматуру к приборам устанавливают в соответствии с п. 10.5 СНиП 2.04.01−85* «Внутренний водопровод и канализация зданий».
Очень важно соблюдать рекомендуемое размещение сантехнических устройств на расстоянии не более 3-х метров от канализационного стояка, тогда как для унитаза этот лимит не должен превышать 1 метр
Рекомендации по выбору высоты для установки смесителя
При установке раковины важно подобрать такую высоту, чтобы она подходила каждому конкретному жильцу. Однако при расчёте помните о нескольких правилах, которые играют важную роль в дальнейшем
В число этих правил входит:
- Перед началом монтажа в выбранном месте нужно приложить смеситель к стене. Так вы сможете посмотреть, мешает ли излив, оценить расположение прибора, и сделать вывод, комфортна ли для вас конкретно данная высота.
- Не берите точкой отсчёта для монтажа пол, поскольку длина ножек ванной не является постоянной величиной и может варьироваться в зависимости от модели. Вдобавок ко всему некоторые пользователи для придания устойчивости подкладывают под ножки различные предметы. Это приводит к тому, что выверенная высота может «упасть» и вам будет не комфортно принимать душ после установки крана.
- Перед монтажом сделайте абсолютно все замеры. Расстояние от пола, а также от нижнего и верхнего края чаши. Так вы исключаете любые недочёты.
- Высота зависит от набора различных аксессуаров.
- При монтаже крана следите, чтобы он крепился не к бордюру плитки. В таком случае смеситель будет неплотно зафиксирован.
Соблюдая эти несложные правила по выбору высоты, вы сможете сделать так, что кран в ванной комнате прослужит много лет, а его эксплуатация не вызовет дискомфорта.
Высота установки смесителей от уровня чистого пола:
- 800 мм для водоразборных кранов в банях, смывных кранов унитазов, смесителей инвентарных моек в общественных и лечебных учреждениях, смесителей для ванн;
- 1100 мм для смесителей и моек клеенок в лечебных учреждениях, смесителей общих для ванн и умывальников, смесителей локтевых для хирургических умывальников;
- 600 мм для кранов, обеспечивающих подачу воды для мытья полов в туалетных комнатах общественных зданий;
- 1200 мм для смесителей душа.
| Санитарные приборы | Высота установки от уровня чистого пола, мм | ||
| В жилых, общественных и производственных зданиях | В школах и детских лечебных учреждениях | В дошкольных учреждениях и в помещениях для инвалидов, передвигающихся с помощью различных приспособлений | |
| Умывальники* (до верха борта) | 800 | 700 | 500 |
| Раковины и мойки** (до верха борта) | 850 | 850 | 500 |
| Ванны (до верха борта) | 600 | 500 | 500 |
| Писсуары настенные и лотковые (до верха борта) | 650 | 500 | 400 |
| Душевые поддоны (до верха борта) | 400 | 400 | 300 |
| ПРИМЕЧАНИЯ |
Допускаемые отклонения высоты установки санитарных приборов для отдельно стоящих приборов не должны превышать ±20 мм, а при групповой установке однотипных приборов 5 мм.
Смывная труба для промывки писсуарного лотка должна быть направлена отверстиями к стене под углом 45° вниз.
При установке общего смесителя для умывальника и ванны высота установки умывальника должна быть 850 мм до верха борта.
Высота установки санитарных приборов в лечебных учреждениях должна приниматься следующей, мм:
- мойка инвентарная чугунная (до верха бортов) – 650;
- мойка для клеенок – 700;
- видуар (до верха) – 400;
- бачок для дезинфицирующего раствора (до низа бачка) – 1230.
Расстояния между осями умывальников следует принимать не менее 650 мм, ручных и ножных ванн, писсуаров – не менее 700 мм. В помещениях для инвалидов умывальники, раковины и мойки следует устанавливать на расстоянии от боковой стены помещения не менее 200 мм.
* Умывальник – керамическое изделие, то, что обычно мы называем раковиной
** Раковина (согласно ГОСТ 30493-96) – раковина стальная эмалированная. Мойка – та что для кухни.
Высота установки смесителей от уровня чистого пола:
- 800 мм для водоразборных кранов в банях, смывных кранов унитазов, смесителей инвентарных моек в общественных и лечебных учреждениях, смесителей для ванн;
- 800 мм для смесителей видуаров с косым выпуском;
- 1000 мм для смесителей видуаров с прямым выпуском;
- 1100 мм для смесителей и моек клеенок в лечебных учреждениях, смесителей общих для ванн и умывальников, смесителей локтевых для хирургических умывальников;
- 600 мм для кранов, обеспечивающих подачу воды для мытья полов в туалетных комнатах общественных зданий;
- 1200 мм для смесителей душа.
Душевые головки должны устанавливаться на высоте:
- от 2100 до 2250 мм, отмеренной от низа сетки душа до уровня чистого пола;
- от 1700 до 1850 мм в кабинах для инвалидов;
- 1500 мм, отмеренной от днища поддона, в детских дошкольных учреждениях. Отклонения от размеров, указанных в настоящем пункте, не должны превышать 20 мм.
В ремонте тоже пригодится:
- Двери входные деревянные утепленные для бани
- Каркас второго этажа своими руками
- Лучшие производители наушников для телефонов
Советский стандарт установки мойки
В советские годы были вычислены соответствующие нормы. Это ГОСТы, которые конкретно указывали, на какой высоте требуется провести установку раковины. В наш век эти цифры имеют рекомендательный характер, поскольку расстояние от аксессуара до поверхности никто не проверяет.
Стандартная высота монтажа изделия в ванной
При любом способе монтажа мойки нужно принимать во внимание разработанную высоту установки от напольной поверхности. В годы СССР функционировали организации по вопросам стандартизации, которые разрабатывали единые нормы фиксации аксессуаров
Изучение деталей помогло установить оптимальную высоту монтажа раковины по отношению к полу.
В расчетах участвовал среднестатистический рост женщины. Установили, что самой комфортной высотой установки раковины является диапазон от 80 до 92 см. Если рассматривать рост мужчины, то этот показатель варьируется от 85 до 102 см от пола.
Варианты раковин
