Проходные выключатели и диммер
Существует схема управления освещением с помощью проходных выключателей. Они образуют систему, с помощью которой можно выполнять включение и отключение освещения независимо из двух точек, разнесенных между собой в пространстве. Например, удобно при переходе через длинный коридор на входе включать свет, а при выходе выключать.
Схема управления с проходными выключателями.
Такие выключатели вместо одного контакта на замыкание-размыкание имеют группу контактов на переключение. С появлением диммеров появилась идея установки в данную схему светорегулятора. Например, чтобы настраивать уровень яркости светильника в зависимости от окружающей обстановки.
Схема управления с диммером и проходными выключателями.
Диммер можно установить с одной стороны. Одновременно он может выполнять функцию дополнительного выключателя света – при необходимости полностью разрывать цепь. Лучшей идеей выглядит использование светорегулятора с перекидной группой контактов вместо одного выключателя-переключателя – коммутация происходит при нажатии на клавишу (поворотно-нажимной тип).
Схема управления с диммером и одним проходным выключателем.
Установить проходные диммеры с двух сторон вряд ли получится по двум причинам:
- конструкция регулятора не предполагает доступ к перекидному контакту;
- первый к источнику диммер «нарежет» синусоиду так, что воздействие второго на яркость будет непредсказуемо.
Здесь имеется непаханое поле любителям экспериментов и переделок. Главное не забывать о технике безопасности.
Преимущества и недостатки
Приборам дистанционного управления освещением присущи как преимущества, так и недостатки.
К достоинствам этого типа устройств относятся следующие характеристики:
Простота установки. Монтаж и подключение не сопряжены со штроблением стен и прокладкой электропроводки.
Возможность контроля с единого пульта (смартфона, компьютера) сразу за всеми осветительными приборами.
Обширная зона приема сигнала. На открытых участках сигнал распространяется на 20–350 метров. Стены и мебель слегка сокращают дальность сигнала.
Безопасность для жильцов
Дистанционный выключатель рассчитан на слабый рабочий ток, а потому даже при неосторожном повреждении конструкции человек не причинит вреда своему здоровью.
Недостатки беспроводных систем:
- В ценовом отношении беспроводные приборы менее доступы по сравнению с традиционными.
- В случае разрядки батареи в пульте дистанционного управления контроль за системой становится невозможен. Та же проблема возникает при плохом Wi-Fi контакте.
Критерии выбора беспроводных выключателей
По конструкции и принципу действия, изделия от разных производителей практически одинаковы. Различают их по некоторым параметрам.
По типу управления
Различают три основных вида выключателей: клавишный, сенсорный и дистанционный. Клавишный – традиционный однополюсный управляющий блок с одной, двумя или тремя клавишами. Включение и отключение света выполняется нажатием на клавишу.
Сенсорными называют управляющие блоки, в которых клавиши заменены сенсорной панелью. Для включения или отключения лампочки достаточно коснуться пальцем определенного значка на панели.
Дистанционный тип предполагает наличие пульта (или брелока) дистанционного управления.
По наличию диммера
Обычный блок может либо включить, либо выключить светильник. С помощью специального устройства – диммера, интенсивностью светового потока можно управлять, вращая поворотную рукоять на панели устройства почасовой стрелке для его увеличения, или в обратном направлении, уменьшая его.
По количеству каналов управления
Один канал представляет собой самую простую схему, состоящую из одного клавишного блока, управляющего одним источником. Двух и трёхклавишные блоки дают возможность управлять двумя и тремя осветительными приборами, расположенными в разных помещениях.
С помощью ПДУ можно организовать управление четырех, шести и восьми приборов.
Выбор определенного типа изделия напрямую зависит от того, сколько оно стоит. Недорогие изделия чаще всего не могут похвастаться богатым набором функций. Их задача – включить и выключить светильник. Многоканальные комплекты, со встроенным микрогенератором, возможностью встраивания в систему умного дома, с функцией диммера — стоят в разы дороже.
По материалу
Чаще всего корпус и клавиши изготавливают из пластика. Рамки скрытых выключателей могут быть пластиковые и металлические в моделях премиум-класса. Пластиковая поверхность изделия чаще глянцевая. Возможны комбинации: глянцевая поверхность клавиши и матовая – накладки.
Выбирая блок радиоуправления осветительными приборами, следует определить для себя вариант его применения, количество светильников, которое вы хотите к нему привязать, требуется ли регулирование интенсивности освещения. Отдельная тема – применение умного выключателя. Его настройка и разработка сценариев для его применения, дело более сложное чем просто подключение беспроводного блока. Но широкие возможности управление домашними осветительными приборами того стоят.
Дистанционные

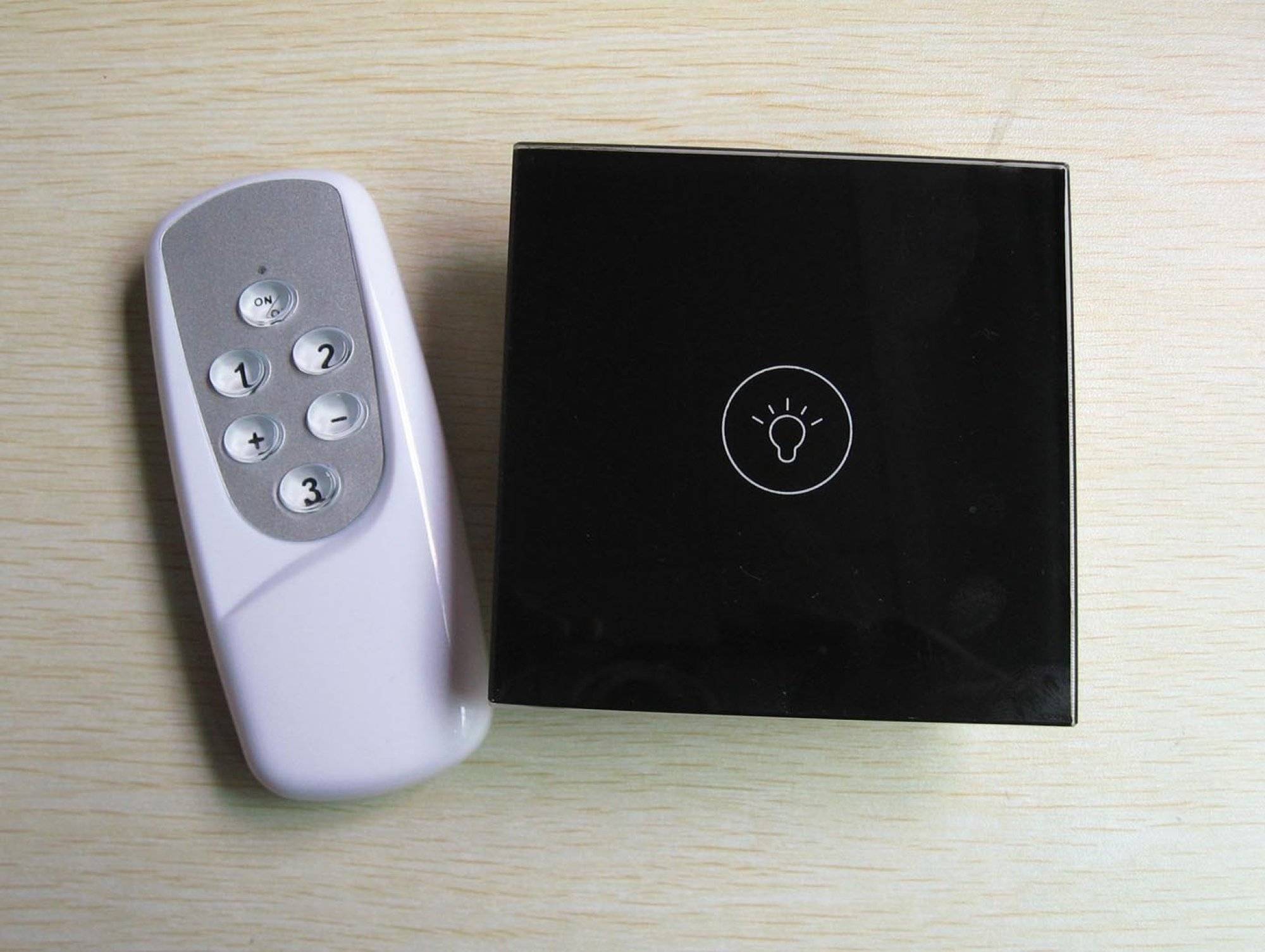

Это выключатели, которые срабатывают от сигнала пульта дистанционного управления. Встречаются и комбинированные модели: например, сенсорный выключатель с пультом ДУ. Дистанционные выключатели не очень распространены, потому что стоят довольно дорого. К тому же пульты имеют свойство теряться.
Но есть и свои плюсы. Во-первых, с дистанционными выключателями вам не придется портить стены: достаточно будет просто вооружиться саморезами или двухсторонним скотчем и закрепить выключатели в нужных местах. И никаких проблем со стационарной проводкой. Во-вторых, вы сможете включать и выключать лампочки из любой точки квартиры или дома и почувствовать себя повелителем света.
Разбор схем подключения
Выбор схемы зависит от многих факторов, в том числе от модели диммера, способа подключения – отдельного или с выключателями, количества светорегуляторов или приборов освещения.
Также следует учесть очень важный момент: для ламп накаливания, светодиодных ламп и лент, низковольтных галогенных источников света используются разные приборы.

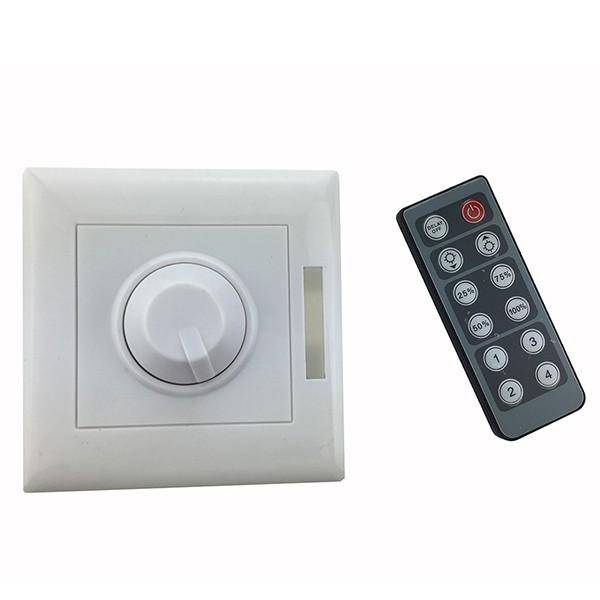

Тестирование диммера с д/у, подключенного к светодиодной полоске. Ленты на светодиодах успешно используются для подсветки подвесных двух-, трехъярусных конструкций из гипсокартона
Самую элементарную схему подключения диммера можно легко спутать со схемой монтажа выключателя, так как она действительно один в один повторяет ее.
Проводку обычно выполняют двух- или трехжильным проводом, в зависимости от системы заземления. В новых домах рекомендуется применять провод с тремя жилами — ВВГнг с сечением 1,5 мм².
От автомата в электрощитке протягивают три жилы: землю – на металлический корпус люстры или светильника, ноль – к лампам, а фазу – к диммеру, на входную клемму
Но зачастую люстра имеет множество рожков, а диммер служит для управления группой отдельно расположенных светильников.
В этом случае целесообразно вместо одного устройства установить два, чтобы можно было контролировать уровень освещения двух отдельных групп.
Принципиальное отличие – в количестве проводов нагрузки. К регулятору подается одна общая фаза, а на выходе – два фазных провода, направленных к разным группам светильников. Соответственно, и ноль тоже делится на два
Как происходит подключение, если вместо настройки управления для обычных или энергосберегающих ламп необходимо наладить регулировку светодиодов?
Обычно в комплекте с лентами или светильниками вместе с диммером находится переходник с 220 В на 12 В. Это может быть блок питания, который вставляют в розетку.
Оба провода от преобразователя протягивают к диммеру, присоединяют согласно схеме к нужным разъемам, а с выходных клемм подают к одному прибору освещения или нескольким, подключенным параллельно светильникам
В паре с регулятором света часто используют один или несколько проходных выключателей – электросеть с таким комплектом становится более совершенной, с точки зрения удобства эксплуатации.
Место выключателя определяется по-разному: он может стоять между щитком и диммером или между диммером и светильником.
Схематика проходных устройств отличается от стандартного прибора, и это нужно учитывать при подключении
Основное внимание уделяется присоединению фазных жил в обоих приборах. Напоследок рассмотрим порядок расположения проводов и клемм при стандартном подключении диммера – все же именно оно является наиболее популярным в быту
Напоследок рассмотрим порядок расположения проводов и клемм при стандартном подключении диммера – все же именно оно является наиболее популярным в быту.
Простейшая схема, которая может служить эталоном подключения стандартного регулятора. Фазная жила подается на вход, а с выхода, соседней клеммы, отходит к светильнику
Перечисленные примеры – только малая часть всевозможных схем для монтажа устройства. Чтобы осуществить безошибочное подключение, необходимо в качестве главного руководства использовать инструкцию производителя.
Виды
Самый простой диммер работает на основе переменных резисторов (реостатов). Такой способ регулировки освещения считается неэффективным, обладает низким КПД, за счёт перегрева и необходимости охлаждения. Сейчас уже такие устройства производители серийно не выпускают, чаще всего их делают самостоятельно радиолюбители.
Регулятор, в основе которого лежит работа автотрансформатора, выдаёт на выходе практически идеальную синусоидальную кривую. Но такое устройство обладает большими габаритами и весом, для регулировки нужно будет прилагать немалые усилия.
Самыми популярными на данный момент являются диммеры электронные, в основе которых используется работа тиристоров, транзисторов и симисторов. Вот именно их как раз и нельзя использовать с техникой, которая требует синусоидальную форму подачи питания. Такие регуляторы имеют ещё один недостаток, во время работы они создают помехи, которые мешают нормальному функционированию радиоприёмников и других чувствительных приборов. Однако, несмотря на перечисленные недостатки, электронными диммерами пользуются чаще остальных, ввиду их небольшой цены, маленьких размеров и имеющихся дополнительных функций.
В плане исполнения регулятор бывает:
- Модульный. Их устанавливают в электрощиток. Схема подключения диммера такого исполнения работает с лампами накаливания и галогенными через понижающие трансформаторы. Чтобы их удобнее было использовать, диммер имеет выносную кнопку либо клавишный переключатель. Как правило, модульный тип диммера служит для регулирования яркости ламп у входных ворот, пролётов на лестницах либо дворового освещения.
- На шнуре. Можно назвать его мини-устройством, осуществляющим регулировку освещения светильников, которые не подключены сразу в общую электросеть, а включены через розетку и вилку (настольные лампы, бра, торшеры). Этот регулятор работает лишь с лампами накаливания.
- Моноблочный. Внешне он очень похож на обычный выключатель. Работает с разными видами ламп, как правило, это указывается на корпусе. В электрическую цепь устройство устанавливается на разрыв фазы, монтируется данный диммер вместо выключателя.
Зачастую в квартирах находят применение моноблочные варианты. В частных жилах домостроениях удобно устанавливать модульные устройства, когда нужно управлять светом на прилегающей территории.
Стоит отметить, что ещё существуют проходные модели диммеров, они работают по тому же принципу, что и проходные выключатели, то есть регулировку света можно осуществлять в двух мест.
Способы управления диммерами
Моноблочные диммеры в свою очередь имеют несколько видов в зависимости от способа управления:
- Сенсорные. Эти модели считаются наиболее надёжными, в них нет никаких механических элементов, поэтому тут нечему ломаться. Управление осуществляется за счёт прикосновения к экрану диммера.

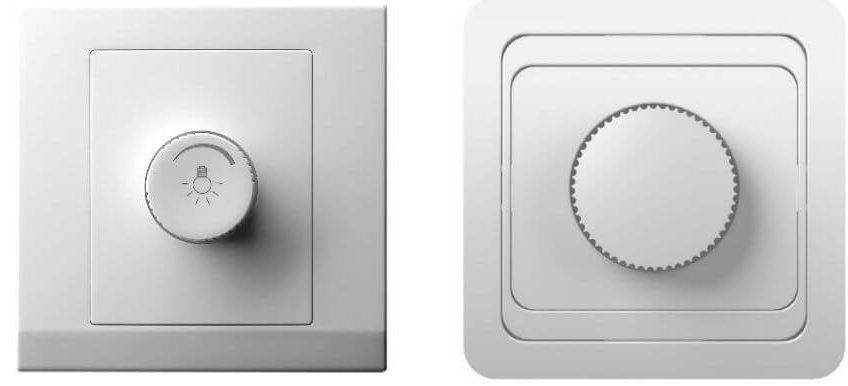

- Поворотные. Управление таким диммером происходит за счёт поворотного диска, чтобы отключить освещение, нужно повернуть его в левое крайне положение. Такая модель очень удобна в применении и широко распространена, имеет лишь маленький недостаток – последнюю величину освещённости не получается зафиксировать, включение всегда происходит на минимальную яркость.
- Клавишные. Такую модель вообще легко спутать с выключателем. Чтобы включить или отключить свет нужно перещелкнуть клавишу, а для регулировки необходимо удерживать её в нажатом положении более 3 секунд. В некоторых моделях имеется две клавиши – одна включает и отключает освещение, вторая его регулирует. диммер клавишный
- Поворотно-нажимные. Суть работы, как и в поворотном диммере, только чтобы включить и отключить свет, поворотную ручку необходимо нажать, а потом уже регулировать яркость путём её поворота.
Недостатки
Диммер предназначен для регулирования мощностей тех источников света, на которые он рассчитан.
Напряжение на выходе диммера не имеет синусоидальную форму. Из-за этого понижающие трансформаторы (устройства, предназначенные для преобразования подаваемого напряжения в требуемое напряжение) могут работать неправильно.
Диммеры могут вызывать электромагнитные помехи (в том числе и на частотах радио).
Регулировка выходного напряжения нелинейно зависит от значения сопротивления нагрузки.
С диммерами несовместимы люминесцентные лампы и источники света, оснащенные дополнительными устройствами, такими как ЭПРА, трансформатор, драйвер и т. п., кроме специально предназначенных для использования с диммером (на упаковке источника света заявлена возможность использования с диммером — имеется надпись «диммируемая» или «dimmable»).
Несмотря на неоспоримое удобство применения диммера для регулирования яркости, низка его эффективность (КПД) при работе с лампами накаливания на небольшой яркости. Зависимость светового потока от входного напряжения определяется показательной функцией. Так, при напряжении, равном 50 % от номинального, и потребляемой мощности, равной 25 % от номинальной, световой поток составляет 8,25 %. Вместо использования диммера для понижения мощности (например, для ночного или дежурного освещения) следует применять лампы накаливания меньшей мощности
Или следует заменить диммеры и лампы накаливания на диммерные схемы и светодиодные источники света.
При работе с движущимися механизмами/инструментами и при использовании малоинерционных источников света (светодиодов, газоразрядных ламп и т. п.) диммеры следует применять с осторожностью. Из-за может возникнуть опасная иллюзия неподвижности движущихся частей механизма/инструмента, что способно привести к увечьям.
Принцип работы
Современные светорегуляторы не являются потребителями электрической мощности. В этом заключается их принципиальное отличие от более ранних аналогов, работавших по схеме активного или емкостного делителя напряжения.
Предыдущие поколения регуляторов напряжения представляли собой или реостаты, подключаемые последовательно с нагрузкой или автотрансформаторы. И в том и в другом случае изготовление и применение таких устройств оказывалось чрезвычайно затратным. Использование реостата, помимо значительных финансовых затрат, приводило к существенному увеличению массы регулятора света. Кроме того, при протекании тока через реостат он сильно нагревается, что приводит к существенным потерям мощности и вынуждает учитывать необходимость охлаждения этого устройства.
В отличие от реостата, автотрансформатор не является потребителем энергии, однако он имеет чрезвычайно большую массу и габариты.
Избежать потерь мощности в диммере удается за счет электрической схемы, которая позволяет подавать питание на потребители, «обрезая» переднюю или заднюю часть полуволны питающего напряжения. Этот принцип работы получил название регулирования фазы с отсеканием переднего или заднего фронта.
Принцип работы диммера, отсекающего передний фронт полуволны синусоиды напряжения:
На рисунке показана форма питающего напряжения в цепи, схема которой содержит управляемый тиристор, автоматически включаемый при достижении напряжением нулевого значения.
В зависимости от режима работы, который определяется временем срабатывания (от 0 до 9 мс), удается достичь плавного изменения мощности, потребляемой осветительным устройством.
Выключатель: для чего он нужен
Выключателем называется коммутационное устройство, отвечающее за замыкание/размыкание электрической цепи, питающей осветительный прибор. Он всегда устанавливается в участок разрыва фазного провода. Нельзя верить малограмотным «электрикам», утверждающим, что к коммутатору должны подводиться нулевой и фазный провод. Это приведет к короткому замыканию и проблемам с проводкой.
Бытовые модели выключателей предназначены для работы с проводкой, использующей нормативную нагрузку. Подключать их к сети с другими параметрами нельзя. Каждый из коммутаторов может работать только с определенным рабочим напряжением и силой тока. Эти параметры всегда указываются в технической документации и на корпусе устройства.
Основная задача устройства – обеспечивать подачу питания на электрический прибор и прекращать ее, когда нет необходимости в использовании светильника. Выключатели выпускаются в самых разных исполнениях. Они значительно отличаются друг от друга по ряду признаков. Рассмотрим эти отличия более внимательно.
Стандартный выключатель подключается на участке разрыва фазового провода. Задача устройства — замыкать либо размыкать электрическую цепь, включая тем самым осветительный прибор
Это интересно: Какие существуют виды светорегуляторов для ламп?
Принцип действия и устройство регулятора

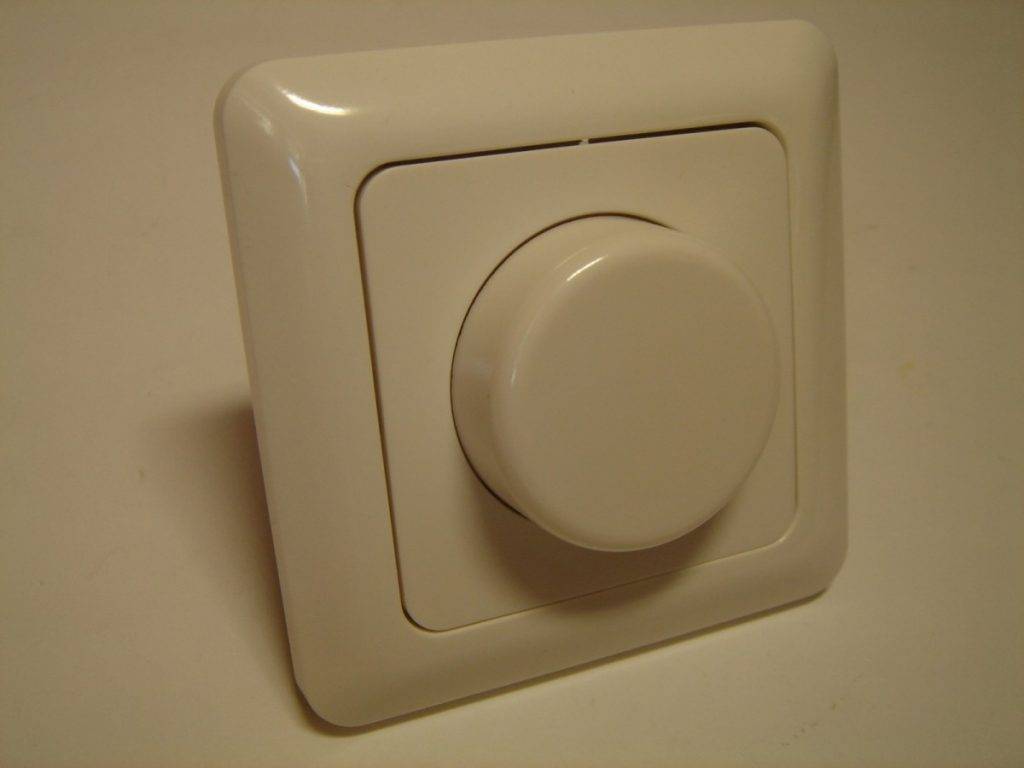

Диммеры бывают различной конструкции, а самый популярный – поворотный. Но в схеме управления с двумя проходными выключателями такой диммер непригоден – он переключается только в положении минимальной яркости. Поэтому для организации подобной схемы управления применяют другие типы привода регуляторов света:
- поворотно-нажимной (переключается в любом положении яркости);
- управляемый дистанционно (с помощью пульта);
- кнопочный (с кнопками «больше-меньше» и отдельной клавишей на переключение);
- сенсорный, а также другие типы диммеров.
Основной принцип у них один – регулировка яркости и управление контактами у них производятся независимо.
Внутренняя блок-схема диммера выглядит так:
Структурная схема диммера с перекидной контактной группой.
Схема регулирования строится обычно на тринисторе или симисторе. Изменение среднего тока производится за счет отсекания части полупериода переменного напряжения.

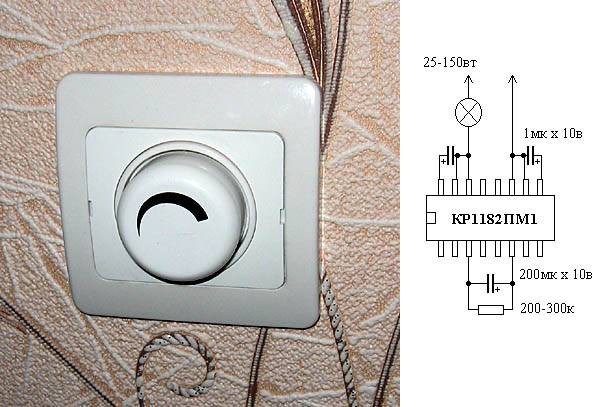

Распространенная схема регулятора яркости.
Если регулятор света построен по подобной схеме, не имеет значения, с какой стороны ставить диммер – с питающей или со стороны нагрузки. На работу схемы это не влияет. Для других схем этот момент надо изучать индивидуально.
Но устанавливать регуляторы сразу с двух сторон смысла не имеет: они будут пытаться «нарезать» синусоиду самостоятельно, яркость будет регулироваться непредсказуемо. При такой схеме один из приборов можно применять лишь для переключения, навсегда установив его в положение максимальной яркости. Но с экономической точки зрения это неверно – дешевле купить переключатель с перекидными контактами.
Тыльная часть диммера с маркировкой перекидных контактов.
Выводы прибора соединены с внешними клеммами, имеющими маркировку назначения.
В продаже практически невозможно найти перекрестный диммер. Если кто-то выпускает такие приборы, то схема получится громоздкой, ненадежной. Ведь яркость надо регулировать синхронно сразу по двум каналам. Поэтому оптимальной будет схема, в которой используется один проходной диммер, один проходной включатель и потребное количество перекрестных переключателей.
Классификация диммеров
Существуют две разновидности диммеров — моноблочные и модульные. Моноблочные системы выполняются единым блоком и предназначены для установки в коробку в качестве выключателя. Моноблочные диммеры благодаря своим небольшим размерам популярны при установке в тонкие перегородки. Основная сфера применения моноблочных систем — квартиры в многоэтажных домах.
На рынке есть несколько типов моноблочных устройств:
- С механической регулировкой. Контроль выполняется с помощью поворотного диска. Такие диммеры обладают простой конструкцией и невысокой стоимостью. Вместо поворотного способа управления иногда применяется нажимной вариант.
- С кнопочным регулятором. Это более технически сложные и функциональные механизмы. Многофункциональность достигается за счет группирования регуляторов, управляемых с пульта дистанционного управления.
- Сенсорные модели. Представляют собой наиболее продвинутые устройства и самые дорогостоящие. Такие системы хорошо вписываются в окружающий интерьер, особенно оформленный в современном стиле. Команды передаются с помощью инфракрасного сигнала или по радиочастотам.
Модульные системы схожи с автоматическими выключателями. Их ставят в распредкоробках на DIN-рейках. Модульные устройства применяют для освещения лестничных площадок и коридоров. Также модульные системы популярны в частных домах, где нужно освещать прилегающие территории. Управляются модульные светорегуляторы выносной кнопкой или клавишным выключателем.
По конструктивным особенностям выделяют одинарные, двойные и тройные модификации. В большей части случаев потребители выбирают одинарные диммеры.
Дополнительные функции
Старые диммеры выполнялись как электромеханические устройства. С их помощью нельзя было сделать ничего, кроме настройки яркости ламп накаливания.
Современные модели обладают значительно расширенным функционалом:
- Работа по таймеру.
- Возможность встраивания диммера в более крупномасштабную систему — «умный дом».
- Диммер при необходимости позволяет создать эффект присутствия хозяев в доме. Свет будет включаться и выключаться в разных помещениях по определенному алгоритму.
- Функция художественного мерцания. Схожим образом мигают огни на елочной гирлянде.
- Возможность голосового управления системой.
- Стандартно команды отдаются с пульта дистанционного управления.
Разновидности лампочек
В светорегуляторах используют самые разные типы источников света: лампы накаливания, галогенные (обычные и низковольтные), люминесцентные, светодиодные лампочки. Варианты подключения диммера с выключателем отличаются в зависимости от типа используемых ламп.
Лампочки накаливания и галогенные лампы
Эти источники света рассчитаны на 220 вольт. Чтобы изменить интенсивность освещения, применяются диммеры любых моделей, так как нагрузка все активная в силу отсутствия емкости и индуктивности. Недостаток систем такого типа — сдвиг цветового спектра в сторону красного цвета. Происходит это в случае уменьшения напряжения. Мощность диммеров находится в промежутке между 60 и 600 ваттами.
Низковольтные галогенные лампочки
Для работы с низковольтными лампами понадобится понижающий трансформатор с регулятором для индуктивной нагрузки. Отличительная особенность регулятора — маркировка аббревиатурой RL. Рекомендуется приобретать трансформатор не отдельно от диммера, а как встроенное устройство. Для электронного трансформатора устанавливают емкостные показатели. Для галогенных источников света важную роль играет плавность колебаний напряжения, иначе срок жизни лампочек резко сократится.
Люминесцентные лампы
Стандартный диммер придется менять на ЭПРА (электронная пускорегулирующая аппаратура), если запуск осуществляется выключателем, стартовым тлеющим зарядом или электромагнитным дросселем. Простейшая схема системы с люминесцентными лампами показана на рисунке ниже.
Напряжение на лампочку направляется с генератора частоты 20–50 кГц. Свечение образуется за счет вхождения в резонанс контура, создаваемого дросселем и емкостью. Для изменения силы тока (что меняет яркость света) нужна смена частоты. Процесс диммирования начинается сразу после достижения полной мощности.
Электронная пускорегулирующая аппаратура производится на основе контроллера IRS2530D, оснащенного восемью выводами. Данное устройство выступает в качестве полумостового 600-вольтного драйвера, обладающего функционалом для запуска, диммирования и предотвращения выхода из строя. Интегральная схема рассчитана на реализацию всех возможных способов контроля, благодаря наличию множества выходов. На рисунке внизу изображена схема управления люминесцентными источниками света.
Светодиодные лампочки
Хотя светодиоды экономичны, нередко появляется необходимость уменьшения яркости их свечения.
Особенности светодиодных источников света:
- стандартные цоколи E, G, MR;
- возможность функционирования с сетью без дополнительных устройств (для 12-вольтовых ламп).
Со стандартными диммерами светодиодные лампочки несовместимы. Они просто выходят из строя. Поэтому для работы со светодиодами применяют специальные выключатели с регуляторами яркости для светодиодных ламп.
Подходящие для светодиодов регуляторы выпускают в двух исполнениях: с контролем напряжения и с управлением посредством широтно-импульсной модуляции. Первый тип устройств очень дорог и габаритен (в него входит реостат или потенциометр). Светорегуляторы с изменением напряжения — не лучший выбор для низковольтных лампочек и способны работать только при 9 и 18 вольтах.
Для этого типа источников света характерно изменение спектра как реакция на регулировку напряжения. По этой причине регулировка световых диодов осуществляется путем контроля за продолжительностью передаваемых импульсов. Так удается избежать мерцания, поскольку частота следования импульсов доходит до 300 кГц.
Существуют такие регуляторы с ШИМ:
- Модульные. Управление осуществляется выносными регуляторами, пультами ДУ или с помощью специальных шин.
- Установленные в монтажной коробке. Применяются в виде выключателей с поворотным или кнопочным управлением.
- Выносные системы, устанавливаемые в конструкциях потолка (для лент светодиодов и точечных светильников).
Для широтно-импульсного регулирования необходимы дорогие микроконтроллеры. Причем ремонту они не подлежат. Возможно самостоятельное изготовление устройства на базе микросхемы. Внизу показана схема диммера для светодиодных лампочек.
Нормальная периодичность колебаний достигается за счет использование генератора, в составе которого имеется конденсатор и резистор. Интервалы подключения и отключения нагрузки на выходе микросхемы задаются размером переменного резистора. В качестве усилителя мощности служит полевой транзистор. Если ток выше 1 ампера, понадобится радиатор охлаждения.
Акустические
Такие выключатели еще называют хлопковыми или звуковыми. Включение происходит от подачи звукового сигнала определенной громкости, например, хлопка в ладоши. Выключатели такого типа с таймером устанавливаются не только в квартирах, но и на лестничных площадках. В некоторых моделях предусмотрена настройка времени, спустя которое выключатель разъединяет цепь. Зачастую акустические выключатели прячутся в распределительных коробках и дублируются обычными клавишными.
Главный плюс этой модели очевиден: с ней вам не придется искать выключатель в темноте наощупь или идти через всю квартиру в грязной обуви, потому что вы забыли выключить свет. Однако такие устройства не всегда реагируют с первого раза и могут срабатывать самопроизвольно, чем иногда вызывают раздражение владельцев.
Модели
На рынке большой ассортимент диммеров, который классифицируется по разным критериям:
- по принципу работы;
- по нюансам конструкции;
- совместимости с ламами;
- оборудованию для регулирования.
Термостатные
Освещение регулировалось за счет смены сопротивления. При повышении показателя, снижается сила тока, освещение затухает и наоборот.
Такое устройство характеризуется простотой конструкции, но у разных производителей свои составляющие и качество сборки. Такие показатели важны для стабильной работы и плавности хода. Принцип действия термостатных диммеров заключается в преобразовании световой энергии в тепловую. За счет этого сократить траты на электричество не получится.
Симисторные диммеры
Приборы на основе симистора относятся к более современным диммерам. Чтобы лампа зажглась через устройство должен пройти ток, между электродами создается напряжение. Конденсатор заряжается от потенциометра R, который меняет фазовый угол.
При достижении определенной величины, симистор открывается и по нему проходит ток. Сопротивление падает, и лампочка горит интенсивнее
Процесс действенный с любыми полуволнами – положительными и отрицательными, поэтому не важно, куда идет поток электродов. В отличие от реостатных моделей, такой вариант не защищен от мерцаний за счет своей конструкции
Какие бывают беспроводные выключатели
Принцип работы дистанционных контроллеров освещения похож, во многом похожи они и конструктивно. Но существуют и отличия. Выделяют разновидности по типу управления:
- беспроводной сенсорный выключатель света;
- кнопочный;
- выключатель с пультом дистанционного управления;
- смешанного вида.
Другая классификация — по количеству сопрягаемых устройств. Бюджетные модели поддерживают 1–2 приемника, продвинутые «умеют» управлять 7–8 приборами и более.
Также различают переключатели по наличию или отсутствию диммера.
Важное отличие — встроенный функционал. В основном данный тип гаджетов просто включает-выключает свет по команде владельца, а модели с диммером управляют интенсивностью
Но дорогие варианты снабжаются такими функциями, как:
- таймер задержки. Прибор сработает не моментально после нажатия кнопки, а чуть позже;
- многоканальный контроллер. Устройство работает одновременно по нескольким каналам связи (например, отдельным радиочастотам), взаимодействуя сразу с несколькими исполнительными компонентами. Последние при этом могут быть разнесены по разным помещениям и этажам;
- наличие сенсорной панели. Такое конструктивное решение позволяет избежать износа механических кнопок. Для активации достаточно коснуться сенсорной поверхности;
- поддержка Wi-Fi. Это очень важная функция, благодаря которой устройствам можно управлять со смартфона, планшета, домашнего ПК, и даже через интернет при наличии шлюза.
Набор функций прямо отражается на стоимости: чем больше возможностей, тем выше цена.
Механические
Они очень похожи на привычные всем настенные. Контрольный механизм выглядит как обычные клавиши или кнопка. Нажав ее, пользователь инициирует отправку сигнала на реле. Перевод в положение «выключено» указывает прибору послать команду на отключение.
На каждую клавишу привязывается один источник света. Двух- или трехклавишный прибор способен контролировать соответственное число источников, но стоить он будет несколько дороже.
Сенсорные
Как уже говорилось, эти гаджеты управляются посредством сенсорной панели. Для активации достаточно просто ее коснуться.
С пультом ДУ
В этой разновидности сигналы посылаются со специального пульта. К подвиду можно отнести модели с управлением по Wi-Fi.
В случае с пультом область действия — примерно 25 метров, если в помещении нет толстых стен или иных преград. При их наличии радиус сужается до 3–5 метров, а на расстоянии прямой видимости, наоборот, способен увеличиваться до 50 м.
Добиться расширения зоны покрытия можно установкой ретрансляторов. Касается это и версий с Wi-Fi.
Конструктивные особенности выключателя со светорегулятором
Симисторный диммер
Модельный ряд выключателей с терморегуляторами представлен десятками моделей, которые отличаются друг от друга по принципу действия, конструктивным решениям, виду регулировочного устройства и совместимости с разными типами ламп.
- Диммерный выключатель на основе реостата – первые модели светорегуляторов, в основе действия которых – смена сопротивления тока с помощью системы резисторов. По мере уменьшения сопротивления сила тока возрастала, увеличивая яркость ламп, и наоборот – рост сопротивления уменьшал силу тока, приглушая световой поток. Реостатные выключатели малоэффективны в вопросах оптимизации энергопотребления. Они способны превращать часть электрической энергии в тепловую, что не позволяет ощутить экономию ресурсов.
- Диммеры симисторного типа. Проход тока через полупроводниковый симистор обусловлен напряжением между электродами. При достижении требуемого уровня напряжения симистор открывается, пропуская поток. Одновременное уменьшение сопротивления увеличивает силу тока и дает необходимую яркость светового потока.
Уточнить назначение и конструктивное решение конкретной модели выключателя позволяет следующая буквенная маркировка:
- Литера R — диммер-переключатель предназначен для изменения яркости ламп накаливания с омной или резистивной нагрузкой.
- Литера L — диммеры для понижающих типов трансформаторов, используемых с низковольтными типами ламп.
- Литера С — модели для электронных трансформаторов.
