Как выбрать стабилизатор напряжения?
При выборе стабилизатора для котла на газу следует смотреть в его паспорте на:
Диапазон входного напряжения;
Мощность на выходе (вольтамперная характеристика);
Число фаз питания котла;
Наличие защиты самого прибора от коротких замыканий;
Скорость реакции на изменения входного тока;
Способ установки (есть настенные и напольные модели);
Гарантийный срок.
Модель Штиль IS550, цена около 6000 рублей
Чем больший стабилизатор имеет диапазон входного U от min до max, тем лучше. Однако за расширение данных пределов придется заплатить. А зачастую в этом просто нет необходимости. Следует ориентироваться на реалии в сети, с которой котел будет получать нужное ему электропитание. Здесь лучше всего взять в руки вольтметр и произвести в течение нескольких дней замеры, что конкретно происходит с током в розетке.
Котел с подключенным стабилизатором
Самый важный параметр – мощность стабилизатора. Это та нагрузка, которую прибор сможет “вытянуть” при работе. Для расчета данной цифры нужно суммировать потребляемые Ватты котла и циркуляционного насоса (если он есть). Это будет то, что требуется отопительной системе для нормальной работы. Плюс надо добавить про запас еще 30%.
Модель Luxeon EWR-10000
Однако насосный электродвигатель при включении выдает в сеть пусковой ток, который может превышать номинальный в 3–5 раз. Происходит это в течение буквально секунды, но стабилизирующее устройство должно без проблем выдерживать скачок этой реактивной компоненты. Если в нем не предусмотрена соответствующая защита, то вольтамперную характеристику стабилизатора придется завышать, чтобы прибор все выдержал.
Модель Энергия APC 2000, цена около 7000 рублей
При этом его мощность не должна превышать параметры автомата в щитке, иначе защита сети постоянно будет срабатывать на отключение электрического питания. Подобный расчет нагрузки делается индивидуально для конкретного комплекта из газового и сопутствующего ему оборудования. Ошибаться здесь нельзя.
Модель БАСТИОН Teplocom ST-888-И, цена около 5000 рублей
Если электросеть дома “радует” постоянными скачками, то рекомендуется вовсе приобрести котел на дровах в энергонезависимом исполнении. Ему стабилизатор напряжения точно не потребуется. Такой печи нужны лишь дрова или пеллеты.
Модель RUCELF SRW-10000-D, цена около 8000 рублей
Виды и функциональные особенности
Стабилизатор напряжения для газового котла включает в себя простые и понятные функции. Во время перепадов напряжения сети в определенном интервале возможностей устройство должно выдать на систему питание со свойствами, соответствующими нормальным значениям, либо наиболее приближенными к ним. Если скачки напряжения очень большие, и выходят за границы возможностей стабилизатора, то его система должна совсем отключить цепь питания до возврата показателей входа в определенный интервал.
Таким методом создается корректная эксплуатация всего подключенного к устройству оборудования, и не допускается его неисправность при больших скачках напряжения.
Для потребителей дается большой ассортимент устройств такого метода работы, в различных исполнениях и широком интервале эксплуатационных возможностей. Если за опцию аварийного выключения устройства чаще всего отвечает предохранительное реле, которое совершает подобное действие, то точность стабилизации напряжения может осуществляться по-разному. Стабилизаторы напряжения для газовых котлов разделяют на виды по принципу действия на электромеханические, релейные и электронные.
Электромеханические стабилизаторы
В таких исполнениях устройств напряжение выравнивается до нужной величины с помощью перемещения угольных токосъемных щеток по обмотке автоматического трансформатора. Подвижная часть перемещается при помощи встроенного сервопривода.
1 – витки автотрансформатора.
2 – угольная токосъемная щетка.
3 – сервопривод.
Такая схема хорошо показала себя – она имеет отличие в повышенной точности стабилизации, ее стоимость невысокая. У стабилизаторов электромеханического действия есть свои особенности, ограничивающие их применение с газовым оборудованием.
Между токосъемным коллектором и угольной щеткой появляется искрение, которое усиливается с износом узла. В котельной нельзя применять электрические приборы с эффектом искрения по условиям безопасности. Стабилизатор можно вынести в другое помещение, но его действие сопровождается шумом, а это многим не нравится. Быстродействие такой модели стабилизатора невысокое, полное время реагирования на скачок напряжения получается до 2 секунд. Это большая величина для чувствительной электронной системы газового котла.
Также, аналогичные приборы недолговечны по причине узлов трения и кинематики
Отсюда можно сделать вывод, что от использования электромеханической модели стабилизатора вместе с газовым котлом лучше отказаться, либо использовать при соблюдении крайних мер осторожности
Релейные стабилизаторы
Такие устройства имеют другую конструкцию. Между обмотками переключение осуществляется при помощи реле. Искрения контактов в этих устройствах не бывает, так как реле помещено в герметичный корпус.
1 – Выводы катушек.
2 – группа реле для переключения выводов.
Модели таких устройств имеют недостатки, одним из которых можно назвать ступенчатую регулировку и малую точность стабилизации выходного напряжения (8%). Этого бывает достаточно для многих приборов.
Стабилизаторы релейного вида быстро реагируют на перепады в сети питания, могут легко переносить большие нагрузки, имеют широкий диапазон входного напряжения. Эти приборы функционируют безотказно и долго, имею малую стоимость. К недостаткам можно отнести небольшой шум от работы контактов реле. Однако при наличии сильного шума в котельной, такой шум от контактов вряд ли будет слышен. Сегодня такие релейные стабилизаторы можно отнести к наиболее популярным моделям.
Электронные стабилизаторы
Создание стабилизаторов напряжения с электронными элементами стало значительным шагом вперед. Роль ключей для коммутации между обмотками в них играют полупроводниковые элементы (тиристоры и симисторы). Этим создается наибольшее быстродействие устройства, выше релейной схемы.
Электроника ускоряет действие стабилизации и повышает срок службы устройства. по сравнению с другими видами. Степень точности стабилизатора прямо зависит от числа ступеней регулировки. В этом наблюдается аналогия с релейным видом устройств. Электронные стабилизаторы являются более компактными, не создают шума, неприхотливы к внешней среде.
Такой стабилизатор будет оптимальным выбором для любых условий работы, так как серьезных недостатков, как у других типов приборов, в нем нет. Основной причиной отказа от приобретения такого вида прибора является повышенная стоимость устройства.
Имеются и другие виды стабилизаторов, с двойным инверторным преобразователем, идеальным выравниванием выходного напряжения. Но для оборудования котельной аналогичные приборы будут слишком дорогими, и их приобретение нецелесообразно.
Несколько примеров для подбора стабилизатора
Итак, давайте рассмотрим, какой стабилизатор выбрать для котла на конкретных примерах.

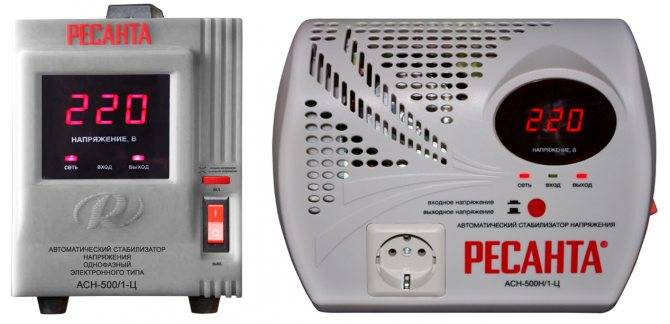

Латвийский бренд «Ресанта» выпускает продукцию в широкой ассортиментной линейке – как электромеханические, так и релейные. Все они довольно надежны в работе с бытовыми приборами. Для подключения котлов можно остановиться на двух моделях – Ресанта АСН – 500/1 – ЭМ и Ресанта АСН – 1000/1 – ЭМ. Рассмотрим их рабочие параметры.
Главный показатель тут «Скорость реагирования», который составляет всего 10 В/с. В условиях, когда напряжение может прыгать на несколько десятков вольт, данный показатель выглядит совсем неубедительно. Следовательно, абсолютную безопасность для газового котла такие приборы обеспечить не могут.
Попробуем подойти с другой стороны и подобрать стабилизатор для двухконтурного котла конкретной модели. Для примера возьмем котел Vaillant turboTEC plus VUW 362-5
Гарантийное обслуживание такого прибора не производится, если он был подключен без стабилизатора – это очень важно уточнять в момент покупки. Если на вашем месте жительства очень часто возникают перепады с подачей электроэнергии и «просадки» напряжения в сети, оптимальным выходом станет установка on-line ИБП с аккумулятором.
Что касается стабилизатора, то для расчета его мощности берем рабочую мощность котла – 175 Вт. Определяем максимальную нагрузку – 175×5=875 Вт и набрасываем 10 % запаса. Получается, что для котла «Vaillant» подойдет стабилизатор, мощностью от 900 Вт.
Для котла Baxi модели LUNA-3 COMFORT 240 i с рабочей мощностью в 80 Вт расчет стабилизатора будет выглядеть так – 80 Вт×5=400 Вт (максимальное значение нагрузки). Выходит, что в данном случае достаточно стабилизатора с небольшой мощностью. Хотя на рынке в основном можно найти приборы с мощностью от 500 Вт
Обратите внимание, что другие модификации данного бренда имеют совсем другие показатели потребляемой мощности. Так что расчет обязательно понадобится в каждом случае.
Лучшие релейные стабилизаторы для газовых котлов
RUCELF КОТЁЛ-600
Маломощное оборудование (600 Вт) компактных размеров. Комплектация стандартная: само устройство, инструкция и набор крепежей (крюков) для настенного монтажа. Корпус стабилизатора металлический с антикоррозийным покрытием. Конвекция воздуха осуществляется посредством специальных отверстий, расположенных в местах нахождения наиболее греющихся компонентов. Евророзетка расположена недалеко от кабеля и кнопки включения. На системной плате установлен микроконтроллер STM8S003K3 и операционный усилитель. В качестве электронных компонентов, отвечающих за стабилизацию, применены проверенные временем компоненты китайской марки. Кабель оснащён помехоподавляющим ферритовым фильтром. Защита от импульсов обеспечивается благодаря двум варисторам, размещённых на входе и выходе. Стоимость блока не превышает 3200 рублей.
Преимущества:
- Тороидальный высококачественный трансформатор.
- Малый вес стабилизатора (2,4 кг).
- Входной диапазон 150-250 В.
- Быстрый отклик (10 мс).
Недостатки:
- Не очень высокая точность стабилизации.
- Устройство не работает при низких температурах.
- Неточная информация по части выходного напряжения.

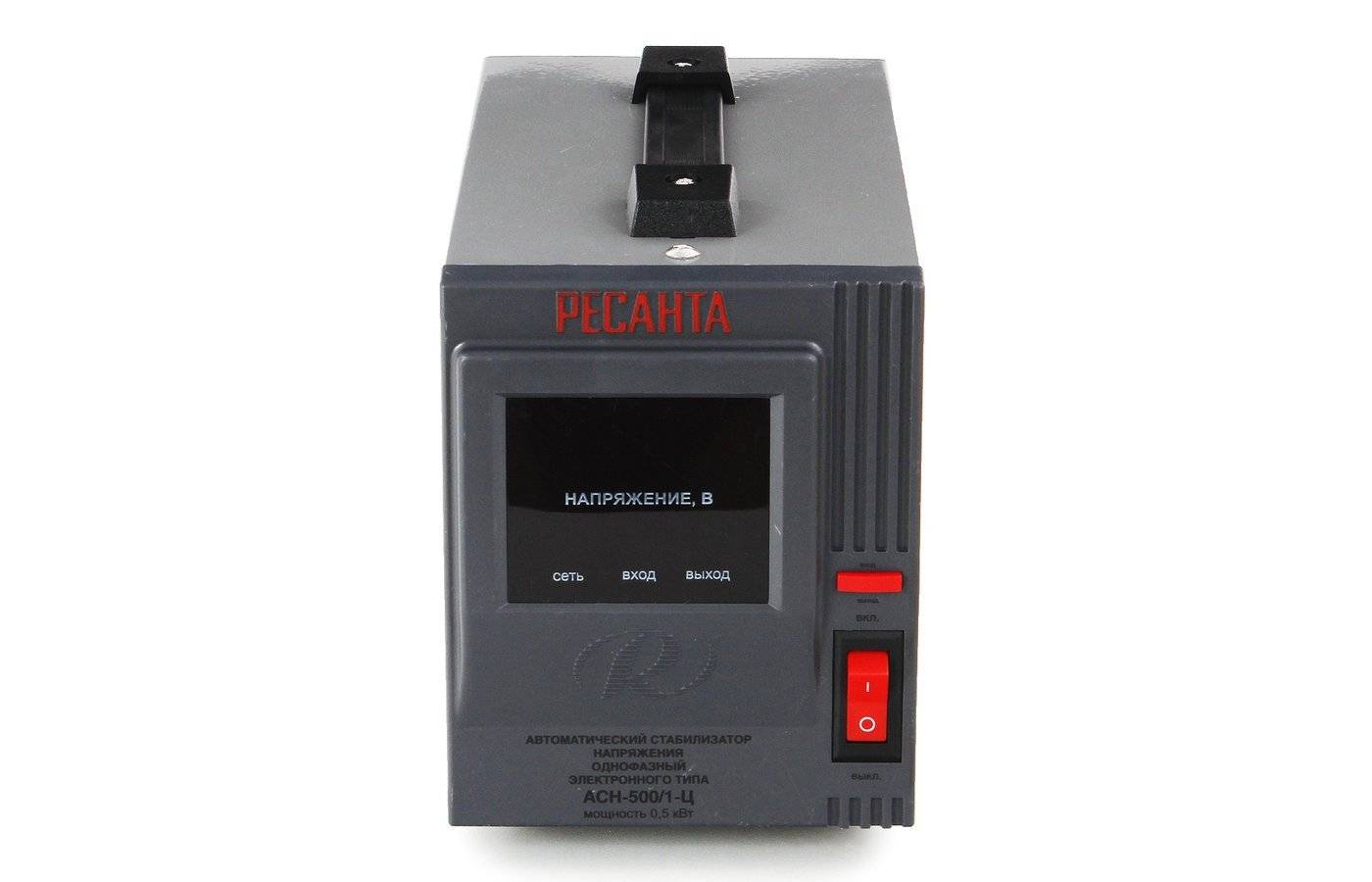

РЕСАНТА ACH-500/1-Ц
Хороший вариант для тех, кому важна мобильность. 2-хкилограммовый блок тёмно-серого цвета предназначен для работы в однофазных сетях и оснащён большим дисплеем. Расположить корпус можно на любой горизонтальной поверхности. Стабилизация осуществляется посредством электронных компонентов по диапазону напряжения от 140 до 260 В. При коротком замыкании защита автоматически отключает устройство от сети. За управление функциями отвечают две кнопки рядом с LED дисплеем. Все нужные индикаторы присутствуют. Плавкий предохранитель установлен в систему для защиты комплектующих от сильных перегрузок. Потребители подключаются через розетку типа CEE7. Купить устройство можно за 1600 рублей, что можно отнести в рейтинг самых дешёвых стабилизаторов мощностью в 0,5 кВт.
Преимущества:
- Удобная ручка для переноски.
- Низкая цена и компактные размеры.
- Время реакции – 7 мс.
Недостатки:
- Не работает при отрицательных температурах воздуха.
- Отсутствует функция задержки активации.
- Мало мощности.

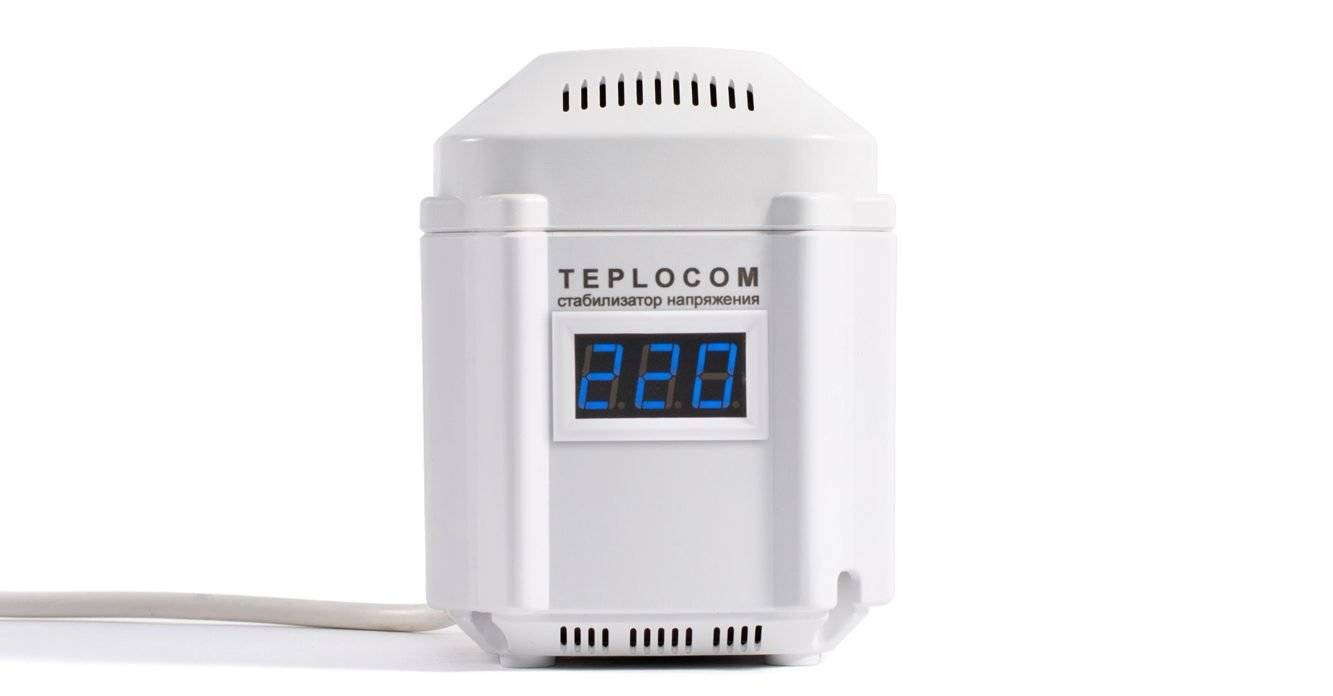

БАСТИОН Teplocom ST-222/500-И
Универсальный и лёгкий релейный стабилизатор с очень необычной формой пластикового корпуса. По внешнему виду напоминает закрытую белую чашку с рёбрами жёсткости на внешних панелях и вырезом сверху под розетку. На передней части находится трёхсекционный дисплей LED. Используется пассивная система охлаждения, когда горячий воздух выводится за пределы корпуса через решётчатые отверстия. Скорость срабатывания технической части не превышает 20 мс, а полная мощность аппарата – 222 ВА. Диапазон входных напряжений: 145 – 260 В. Учитывая, что конструкция аппарата не герметична, не рекомендуется включать его на морозе или в помещении, где влажность превышает 80%. Магазины реализуют данный аппарат за 2800 рублей.
Преимущества:
- Интересный дизайн.
- Защита от замыкания.
- Можно закрепить на стене (DIN-рейка).
- Защита IP20.
Недостатки:
- Короткий шнур подключения.
- Отсутствует вольтметр.
- Точность стабилизации – всего 9%.
Зачем нужен стабилизатор
Отечественные электросети должны давать электрический ток с напряжением 220 В. Но между «должны» и «дают» есть существенная разница – если засунуть в розетку щупы мультиметра, окажется, что напряжение составляет 180, 200, 230 или же вовсе 165 Вольт, в зависимости от загруженности сетей. Причем показания постоянно колеблются как плавно, так и скачкообразно. И сделать что-либо с этим невозможно.
Из-за перепадов напряжения страдает вся домашняя техника. Какая-то переносит скачки более-менее спокойно, а другая, нуждающаяся в стабильном питании, начинает сбоить. Больше всего в стабильности нуждаются отопительные котлы – это подтверждают специалисты, часто сталкивающиеся со сгоревшей электроникой. Причем для котлов и их электронной начинки одинаково опасны как просадки по питанию, так и повышенное напряжение.
В некоторых случаях сгоревшая плата может нанести существенный ущерб и самому газовому котлу, но случается это не так часто.
Самое неприятное во всей этой ситуации то, что ремонт и замена электроники газовых котлов выливается в целое состояние – стоимость некоторых плат доходит до 10 тыс. рублей, а то и дороже. Неудивительно, что специалисты рекомендуют использовать стабилизаторы. При небольшой стоимости они способны защитить чувствительную к перепадам технику и продлить срок ее бесперебойной службы.
Виды стабилизаторов напряжения для газовых котлов
Корректирующие стабилизаторы напряжения для газовых котлов бывают однофазные и трехфазные. Здесь при выборе нужно ориентироваться исключительно на количество фаз питания у водонагревателя.
По используемому переключателю обмоток на трансформаторе бытовые стабилизаторы подразделяются на три вида:
Релейные (электронные).
Полупроводниковые на тиристорах или симисторах.
Электромеханические.
У каждого из них свои достоинства и отрицательные стороны. Одних из них можно использовать с газовыми котлами, а другие совершенно не стоит.
Релейная модель
Чтобы вернуть выходное напряжение в допустимые рамки, этим стабилизаторам требуется буквально несколько долей секунды. Каждое реле в них заключено в собственный герметичный корпус, что сводит вероятность попадания внутрь влаги с пылью, а также возникновение искрений и замыканий к нулю.
Главный недостаток релейных моделей кроется в выраженной ступенчатости напряжения на выходе (каждая ступенька по 20–25 В). Плюс реле при переключении слегка щелкает и вызывает в момент срабатывания небольшой скачок выходного вольтажа в 5–15 Вольт. Если котельное оборудование оснащено высокоточной электроникой, то лучше поискать стабилизатор к газовому котлу иного типа. Этот вариант может вывести микропроцессорную автоматику из строя.
Пример с тиристорными ключами
Это наиболее оптимальный по характеристикам вариант стабилизатора напряжения, если он выбирается под газовый котел. Единственный его минус – это относительно высокая стоимость. Но зато прослужит он гораздо дольше иных аналогов. Однако брать такой стабилизатор в котельную следует исключительно в симисторном исполнении. Тиристоры выдают напряжение далеко не синусоидальной формы и при работе сами по себе выдают помехи.
Электромеханический вариант
Подобный прибор отличается превосходными показателями по точности и плавности стабилизации электротока.
Из-за наличия подвижных деталей долго электромеханический стабилизатор напряжения не служит (всего около 1–3 лет) и требует регулярного обслуживания. Щетку минимум раз в год нужно чистить от пыли. Плюс скорость переключения у них достигает нескольких секунд, газовый котел нуждается в более быстром стабилизирующем электропитание устройстве.
Какой стабилизатор лучше?
Электромеханические устройства не монтируются к котлу в одном жилище, это очень пожароопасный вариант, их нужно устанавливать в отдельном здании. Это большой жирный минус таких моделей, отодвинувший их на последнее место в рейтинге.
Релейные стабилизаторы современного производства ничем не хуже электронных, но есть у них в механизме один недостаток — это посторонний шумовой эффект.
Постукивание во время перепадов напряжения в работе такого устройства отнесено к минусам его технических характеристик. Если же фоновые щелчки не раздражают, можно смело такой тип прибора покупать. Он ничем не отличается по результатам работы от более дорогих его аналогов.
Стандартное использование стабилизатора напряжения (он слева) с газовым настенным котлом Italtherm
Электронные и инверторные стабилизаторы напряжения вполне подходят к любому виду газового котла. Они обеспечат бесперебойную работу и полную безопасность нагревательного прибора.
Инверторные стабилизаторы сегодня являются передовыми на рынке электронного оснащения. Использование инновационных технологий в разработке современных стабилизаторов такого типа вывело их в топ лидеров по продажам. Это лучший выбор для газового котла.
Инверторных стабилизаторов существует два вида — первый трапециевидный с модифицированной синусоидой. Применяются для стабильной работы офисной техники. В основном идут в комплекте с аккумулятором.
Этот вид инверторного устройства идет с точной синусоидальной характеристикой, частота синусоиды выдержанную в стандартном формате.
По весу они считаются одними из самых идеальных устройств для стабилизации напряжения.
Преимущества и технические характеристики стабилизаторов:
- мгновенное преобразование
- отсутствие подвижных механизмов
- тишина в процессе работы
- отсутствие трансформаторного механизма
- минимальные габариты
- универсальный диапазон напряжения
- улучшенный теплоотвод
Основные рекомендации при покупке
Стабилизатор напряжения выбрать для газового котла можно, руководствуясь инструкцией на определенную модель и рекомендательным предписанием по технике безопасности. Предпочтение нужно отдавать проверенным брендам, изучив их технические характеристики, все преимущества и недостатки на официальном сайте компании. Покупать стабилизатор нужно у официальных дилеров или представителей торговой марки, чтобы не нарваться на подделку.
В меню можно ознакомиться с популярными брендами и видами оборудования, а также с полезными статьями, помогающими покупателю определиться с выбором стабилизатора. На сайте должен быть указан гарантийный срок устройств и степень безопасности. Тогда покупка будет полезной, надежной и гарантированно безопасной. Лучше все узнать подробно, чем заплатить деньги за «кота в мешке».
Зачем котлу защита?
Системы газового отопления относятся к наиболее экологически чистым и экономически выгодным. Однако они обладают рядом особенностей, одной из которых являются достаточно высокие требования электрооборудования газовых котельных к качеству питающего напряжения.
«Сердцем» газового котла можно назвать электронный блок управления, в случае повреждения которого в результате ненадлежащего качества электропитания останавливается вся отопительная система.
Причём гарантийные обязательства производителей и поставщиков на такие случаи не распространяются. Также чувствительны к качеству электрического напряжения горелка котла и циркуляционные насосы, относящиеся к самым энергоёмким элементам систем газового отопления.
Энергозависимые части котла, требующие питания определенного качества:
- электронная плата контроллера управления;
- система розжига;
- циркуляционный насос;
- турбина (имеется не на всех моделях).
Для обеспечения надёжной работы электрооборудования котла необходимо наличие электроэнергии соответствующего качества, что не всегда возможно при питании от отечественных электросетей. Отклонения от нормы и резкие скачки питающего напряжения могут вызвать сбой программы контроллера, что приведёт к останову котла.
Кроме этого, алгоритм работы автоматики подачи газа, воздуха и теплоносителя использует информацию, получаемую от различных датчиков, корректность работы которых также может быть нарушена при изменении питающего напряжения. При резком скачке параметров питающей сети возможно неконтролируемое срабатывание реле, управляющего работой электромагнитных клапанов.
Электродвигатели циркуляционного насоса и турбины, при её наличии, чувствительны не только к величине питающего напряжения, но и к его синусоидальности. При нарушении последнего параметра, высокочастотные составляющие питающего напряжения вызывают нагрев стальных сердечников статоров электрических машин, что может привести к перегреву и сгоранию обмотки или заклиниванию двигателя. Наличие высокочастотных помех способно вызвать сбой в работе электроники.
Приведённый перечень возможных нарушений работы газового котла свидетельствует о необходимости осуществления защиты его электрооборудования от «сюрпризов» электроснабжения, которая может быть реализована посредством применения стабилизатора напряжения.
Оптимальные параметры для квартир и небольших домов
Получив необходимые знания о видах стабилизаторов и параметрах выбора, можно сделать сводную таблицу критериев.
Лучший стабилизатор для котла средней мощности 150 В:
| Мощность нагрузки | 450-750 Вт (мин 1000 ВА) |
| Скорость стабилизации | 20 мсек |
| Точность стабилизации, % | 1-3% |
| Рабочий диапазон, В | 120-270 |
| Срок службы | 5-15 лет |
| Минусовые температуры | При необходимости |
| Тип крепления | Настенный, напольный (на выбор) |
| Тип корпуса | Металлический (более долговечен) |
| Шум | минимальный |
| Защитные фильтры | От перегрева, замыкания, перегрузки |
| Заземление | Наличие клеммы |
Из трех вариантов – сервоприводные, релейные и тиристорные, наиболее оптимальными для выбора являются СН релейного и тиристорного типа. Но релейные издают характерный шум, что усложняет условия их размещения.
Если вы можете позволить себе приобретение ИБП или стабилизатора с двойным преобразованием, рекомендуется остановить выбор именно на этом оборудовании.
Более экономный вариант – приобрести тиристорный стабилизатор для котла.
Как выбрать стабилизатор напряжения для газового котла
Современные газовые котлы оснащены инновационным программным обеспечением. Электроника управляет работой процессора и режимами установки прибора. Научиться управлять электронным устройством вполне возможно, но складываются обстоятельства, когда управление системой от пользователя не зависит.
К непредвиденным обстоятельствам относятся резкие перепады напряжения в сети или кратковременное внезапное отключение электрической линии. В таких случаях стабилизатор напряжения. Иначе, дорогостоящие газовые котлы будут периодически давать сбой и плата очень быстро придет в непригодность.
Нужен ли стабилизатор для котла?
Часто можно услышать мнение, что наличие стабилизатора напряжения не так уж важно. «Мой котел уже десять лет без стабилизатора замечательно работает», «он нормально все перепады терпит», — говорят некоторые владельцы, подразумевая, что покупка данного прибора есть бесполезная трата денег
Действительно, современные устройства справляются с небольшими перепадами напряжения. Более того, по межгосударственному стандарту ГОСТ 29322-2014 сетевое напряжение не есть величина постоянная и должно составлять 230 В плюс-минус 10 %. Соответственно, под стандартное напряжение подпадает диапазон 207-253 В.
Однако, в реальной жизни не всегда все случается согласно стандартам и резкие скачки параметров в питающей сети пока не являются фантастикой. К тому же, причиной возможных проблем может стать множество разных факторов, от погодных условий до человеческого вмешательства. Поэтому установка стабилизатора все-таки представляется оправданным решением и его покупка в большинстве случаев менее затратна, чем ремонт котла отопления при аварии. К тому же многие продавцы определяют установленный СН как необходимое условие для действия гарантии.
