Розетка для электроплиты — подключение силового устройства

Розетка

Розетка подключения – это важный элемент всей схемы. От ее правильного выбора будет зависеть долгосрочная эксплуатации и варочной панели, и всей электрической схемы подачи электроэнергии. Самое главное, что розетка и штепсельная вилка выбираются по номинальному току, который будет протекать по данному соединению. Их выбор не зависит от конструкции самой плиты, которые, кстати, представлены на рынке в виде одиночной панели и в виде комбинированной с другими кухонными приборами. К примеру, с духовочным шкафом или грилем.

Сегодня производители выпускают два вида розеток и штепсельных вилок в зависимости от количества фаз питающей сети. Для однофазной у приборов три клеммных соединения, у трехфазной – пять. Конструктивно все модели могут отличаться друг от друга, но это не главное

Важно, чтобы оба прибора соответствовали значению тока, который будет протекать через них

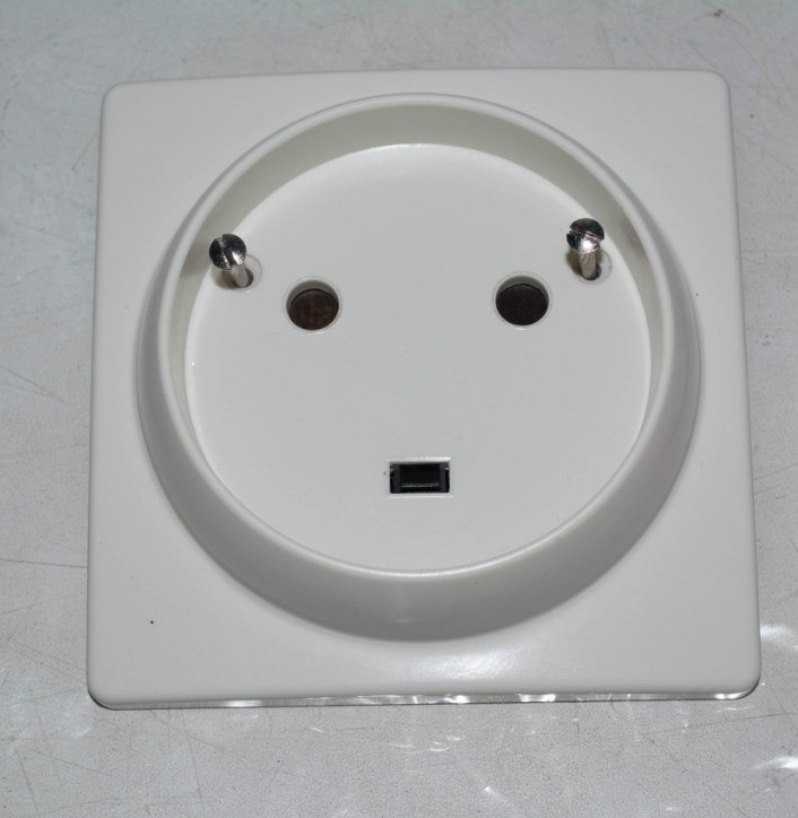

Однофазная розетка для варочной панели

Что касается кабеля для варочной поверхности, то он должен быть гибким, многожильным, с жилами из медных проволочек. Его длины должно хватать, чтобы была возможность удобно провести подключение к питающей сети. Специалисты рекомендуют устанавливать на жилы проводника специальные металлические наконечники втулочного типа. Их назначение – предотвратить, чтобы мелкие проволочки расходились из общей жилы. Они надеваются на скрученный медный проводник и обжимаются (опрессовываются).

Надо установку производить так, чтобы кабель не дотрагивался греющихся поверхностей. Нельзя его перегибать или сжимать. Но самое главное – это точно провести подключение кабеля на розетке и штепсельной вилке. То есть, при соединении их клеммы должны совпадать.

Но надо сказать и о том, что у разных производителей клеммные контакты могут быть разными в плане количества. Но во всех соединениях есть определенные контакты, такие как фазный, ноль и заземление. Все они обозначаются буквами латинского алфавита: РЕ – это клемма заземления, N – это ноль и L – это фаза.

Некоторые марки панелей (к примеру, все тот же Электролюкс или Бош) имеют не три, а два фазных контакта. Поэтому их и надо будет перемкнуть между собой. Необходимо отметить, что в сопроводительных документах схема подключения варочной панели есть. Если ее не обнаружили, то надо схему искать на нижней поверхности самого прибора

Очень важно понимать тот факт, что правильно установленные перемычки – это гарантия работы всех конфорок. Если хотя бы одна из перемычек была установлена не так, как надо, то одна из конфорок может и не работать

Необходимо отметить, что подключение комбинированного кухонного оборудования производится по-другому. Параметры сети, розетки и проводов точно такие же, и расчет производится точно такой же. Но сама установка варочной панели своими руками должна производиться через духовку. То есть, панель соединяется с духовым шкафом, а тот напрямую на розетку.

Обзор цен на розетки

Сегодня приобрести розетку для плиты можно практически в любом отделе электротоваров. Стоимость их несколько выше, чем у обычных бытовых розеток, что связано со сложностью их конструкции. Стоимость модели среднего ценового сегмента колеблется в диапазоне 400 рублей.

• Москва и Киев – 420 руб.
• Самара – 405 руб.
• Екатеринбург и Воронеж – 400 руб.

Но для дизайнерских розеток, от известных западных производителей, цена может достигать нескольких тысячей рублей. Среди них имеются настоящие шедевры, выполненные под мрамор, натуральное дерево, стилизованные под хай-тек. Это позволяет с успехом вписать их в любые варианты интерьерной отделки вашей кухни. Точно также можно найти в продаже и бюджетные варианты «Мэйд-ин-Чина», стоимостью порядка 150-250 рублей.

Требования к проводке

Если проводка на которую будет проводиться установка розетки для духового шкафа не соответствует следующим требованиям, то ее надо менять, причем, уточнить этот вопрос желательно еще до покупки устройства:

1. Отдельная линия. Стандартный провод и розетка рассчитаны на номинальный ток в 16 ампер. Напряжение в сети всегда 220 Вольт, поэтому можно подсчитать максимальную мощность розетки для электрической плиты, что получится через нее подключить. Мощность равна произведению силы тока на напряжение – 16 помножить на 220 получается 3520 Ватт или 3,52 кВт. Это значит, что если розетка для приобретенных варочной панели и духового шкафа будет подключена в общий кухонный контур, то этими устройствами можно будет пользоваться только поочередно, причем выключив все остальное – микроволновку, чайник и прочее. Если же к одной розетке подключить духовой шкаф, а к другой, на той же линии, к примеру, варочную панель или другое достаточно мощное устройство, то проводка будет греться и скоро выйдет из строя, если не замкнет сразу.
2. Сечение провода. В проводке закрытого типа медный кабель сечением 2,5 мм² выдерживает подключение приборов мощность до 4,6 кВт. Если устройство мощнее, то подбирать провод надо по следующей таблице:

По этим данным можно рассчитать не только весь провод на кухне, но и какая розетка нужна для подключаемой варочной панели. Ясно, что если сечение провода подобрано впритык, то в одну розетку, даже двойную, нельзя будет включать больше одного устройства, поэтому, на случай возникновения такой необходимости, проводка на кухне должна подбираться с запасом.

Виды силовых точек для электроплиты

Установка новой плиты, особенно электрической, обязательно сопровождается процедурой подключения. Иногда для этого типа работ приглашают электрика, но чаще справляются собственными силами.

Чтобы новая техника прослужила долго, а в процессе эксплуатации не возникали проблемы, следует внимательно отнестись к техническим нормам по ее установке.

Особое внимание надо уделить выбору и установке соответствующего силового разъема. То мнение, что для электрической плиты достаточно установить самую обычную розетку, ошибочно

Она не сможет выдержать высокую нагрузку и, в лучшем случае, просто расплавится. Для мощных электроприборов используются специальные розетки, способные выдержать 7 кВт и более.

Силовые розетки, представленные на рынке, отличаются по цвету, материалу изготовления, форме, способу монтажа и выдерживаемой нагрузке. При покупке этого устройства, надо сразу же покупать и соответствующую ему вилку. Часто производители электрических плит комплектуют свою технику силовыми вилкой и розеткой – остается лишь правильно их установить.

По материалу изготовления силовые розетки бывают из карболита и высококачественного пластика. Первый вариант – черного цвета, они, как правило, более дешевые. Пластиковые представлены, в основном, в белом цвете. Они стоят дороже, отличаются высоким качеством и повышенным уровнем износоустойчивости.

По способу монтажа выделяют силовые розетки:

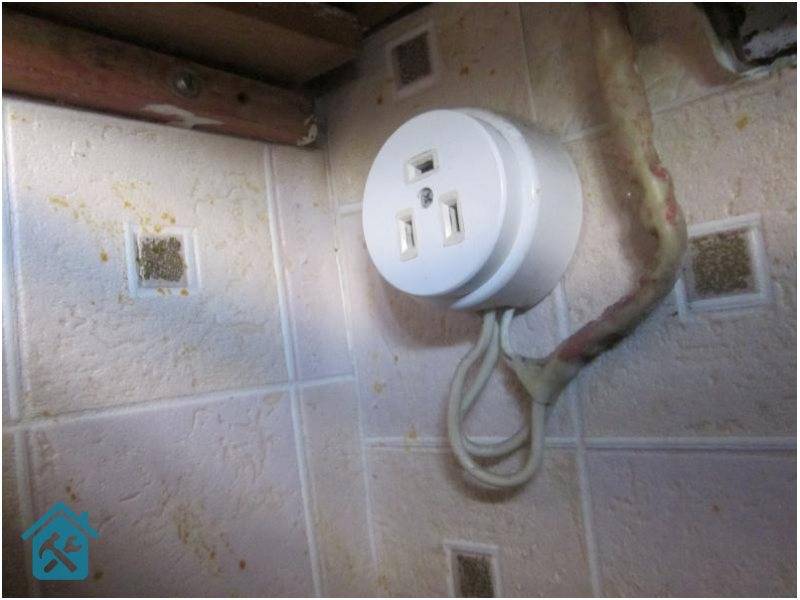

• для открытой установки;
• скрытой установки.

Если ее предстоит устанавливать за плитой, плотно стоящей у стены, то лучше выбирать модели скрытой установки, рабочий механизм которой прячется в стене.

Среди высокомощных розеток можно встретить как варианты с заземляющим контактом, так и без заземления. Для электрической плиты следует покупать розетку с заземлением.

Питание в доме может быть однофазным, трехфазным и редко двухфазным. Исходя из этой особенности нужно выбирать розетку, имеющую нужные контакты и прокладывать соответствующий питающий кабель.

Чтобы правильно выбрать силовой разъем, подходящий к электрической сети, входящей в дом, нужно заранее выяснить у электриков, обслуживающих участок, тип сети и наличие заземления. Их ответы должны быть однозначными и четкими. Только после этого можно самостоятельно приступать к покупке и дальнейшей установке силовой розетки.

Важные советы по безопасности

Монтажные работы должны проводиться при полном отключении подачи электроэнергии. Для этого отключают автоматы или пробки в распределительном щитке. Строго запрещено их включать до окончания работ, поэтому следует предупредить членов семьи о ремонте.

На что нужно обратить внимание при монтаже:

• следить за состоянием изоляции кабелей и не использовать поврежденные;
• нельзя перекусывать кусачками проводники, находящиеся под напряжением;
• желательно следовать рекомендациям по установке электророзеток – не ниже 20 см от пола.

Для работы потребуется профессиональный инструмент:

• индикаторная отвертка;
• перфоратор;
• алебастр;
• крестовая и плоская отвертки;
• плоскогубцы;
• канцелярский нож для зачистки изоляции;
• резиновые перчатки, защитные очки;
• сама розетка;
• проводники;
• подрозетник.

Подключение без розетки

В некоторых ситуациях отсутствует возможность установки силового разъема. Однако данное обстоятельство не исключает подключения электроплиты. Подключение осуществляется напрямую к кабелю электропитания.

Питающий кабель размещают в распределительной коробке, а проводники крепят к зажимам клеммных колодок. Подключение возможно и при отсутствии коробки, когда кабель просто выступает из стены.

Подключение выполняют следующим образом:

Разбирают вилку электроплиты, освобождают проводники, расположенные в ней. Обычно речь идет о 3 проводах — заземлительном, фазном и нулевом. Отключают линию электропитания

Важно убедиться в отсутствии тока. Раскручивают шуруп на защитной панели распредкоробки

Внутри находится клеммная колодка, к которой присоединены жилы кабеля электропитания. Если отсутствует распределительная колодка, лучше ее установить, так как в этом случае соединение будет более надежным. Присоединяют провода от силовой вилки электроплиты к клеммам с проводниками от распредкоробки. Нужно быть внимательным, чтобы не спутать цвета: зелено-желтую жилу нужно состыковать с такой же жилой провода питания в распределительной коробке. Точно так же выполняют подключения фазного и нулевого проводов. После создания подключения надевают защитную панель распределительной коробки и затягивают шурупы. Тестируют систему на работоспособность.

Немаловажно то, что при описанном выше способе подключения покупатель электроплиты лишается гарантии. Если по любой причине произойдет поломка техники, ее придется ремонтировать за собственные средства

Однако есть у такого подключения и положительное качество: если в обозримом будущем предстоит замена старой плиты, то новые подключения будет создать совсем несложно.

Заземление электроплиты

• При наличии общего заземляющего контура для помещения.
• В случае отсутствия заземления.

В первом случае понадобится гибкий провод из меди с сечением 2,5мм2. Его придется проложить от электрощитка к прибору. Во втором случае нужна установка УЗО + зануление (для этого понадобится нулевой защитный проводник). Иногда оба этих варианта просто совмещают.

Если в помещении нет центрального газоснабжения, то электроплита – важный кухонный прибор. От качества установка будет зависеть ее срок службы и эксплуатация

При выборе кабеля для техники обращайте внимание на сечение провода, количество жил, марку. Советы можно почерпнуть в спецификации к варочной панели от производителя

В самостоятельном подключении варочной поверхности к электросети нет ничего сложного. При наличии минимальных знаний в электромонтажных работах, инструментов, можно самостоятельно справиться с задачей. Прокладка отдельной линии, установка в распредщиток не требует высокой квалификации, но в новых домах в этом не будет необходимости.

Застройщики заранее стараются выполнить подготовительные работы, чтобы новые жильцы могли без хлопот выполнить подключение бытовой техники на кухне. В старых же постройках придется ставить отдельную линию, заниматься заземление, менять проводку полностью.

Как перенести розетку в другое место

Перенос силовой розетки путем штробления стены

В соответствии со СНиП для подключения мощной техники запрещается применять бытовые удлинители. Это может привести к перегреванию, воспламенению и короткому замыканию.

Перенести точку можно путем ее установки в новом подрозетнике с использованием старого канала и новых штроб для проводов.

Подвод напряжения производится следующими способами:

• специальным удлинителем;
• прокладкой новой линии;
• наращиванием кабеля, когда соединение проводов осуществляется пайкой, сваркой, опрессовкой или клеммами.

У каждого варианта есть свои плюсы и минусы. Решение принимается в каждом случае применительно к обстоятельствам.

Подключение панели без вилки

Если выступающая на несколько сантиметров розетка вас не устраивает и вы хотите все аккуратно спрятать в подрозетник или распаечную коробку, то сделать это можно двумя способами:

через гильзы ГМЛ

через монтажную коробку КлК-5С

Во-первых определимся с проводами. На многих моделях из панели уже выходит подключенный кабель, но имеет он 4 жилы. А у вас в подрозетнике только три. Как быть?

Дело в том, что такие варочные поверхности одновременно рассчитаны как на однофазное 220В подключение, так и на двухфазное 380В. При этом одна половина конфорок будет работать от одной фазы 220V, а другая от второй.

Некоторые считают, что вторая фаза используется только для питания управления. Это не так. Мощность распределяется равномерно по обоим фазам. Чтобы все это дело подключить на привычные 220 Вольт просто убираете одну жилу в сторону и изолируйте ее.

Остается ноль (обычно синий провод), заземление (желтозеленый) и фаза (коричневый, черный или другой расцветки).

Можно объединить два фазных провода в один через наконечник. Например во многих панелях Bosch , где кабель идет не съемный, так изначально и сделано.

Встречается вариант и с 5-ти жильным кабелем. Такие панели обычно большой мощности от 7 квт и выше. Они изначально рассчитаны на 380В. Чтобы их подключить к сети 220В нужно соединить попарно по две жилы.

Например черный и коричневый провода пустить на фазу, а синий и серый на ноль. Земля желто-зеленый остается одиночным.

Розетка для духового шкафа и варочной панели

Электрические варочные поверхности и духовые шкафы потребляют большую мощность (от 2,5 до 10 кВт). Потому, по современным правилам электробезопасности, розетка для духового шкафа требует отдельной выделенной линии электропитания от щитка.

Причём, если варочная панель и духовой шкаф предусматривают независимую установку, то для них потребуются две розетки, с отдельными точками подключения на распределительном щитке.

У многих возникает вопрос, а можно ли подключить электрический духовой шкаф от уже существующей обычной розетки, которая ранее была установлена на кухне для чайника, микроволновки и т.п.?

• Можно, главное чтобы при этом соблюдались 3 условия:
• духовка должна быть мощностью не более 3,5 кВт;
• розетка подключена трехжильным медным кабелем от щитка сечением не менее 2,5 мм2;
• в электрощите заменить обычный автомат с тепловым расцепителем на дифференциальный автомат с номинальным током не более 16 А.

По третьему условию, у некоторых могут возникнуть неудобства и небольшие проблемы. Как правило, у многих до сих пор на всю розеточную группу стоит один автомат на 16 А — 25 А, плюс еще один на освещение.

При замене единственного автомата для розеток на дифференциальный 16 А и подключении через него духовки, практически не возможно будет пользоваться другими электроприборами, пока работает духовой шкаф и готовится пища.

Здесь уже вам самостоятельно придется делать выбор, либо в пользу экономии (не прокладывать новую проводку, отдельную розетку и т.д.), либо в пользу комфорта и удобства. Оставлять в щите обычный модульный автомат без защиты от токов утечки, при подключении духового шкафа в старую розетку, не рекомендуется.

Высота установки новой розетки под духовку, должна быть не более 90 см от пола. Хотя ее также не редко ставят на уровне ножек кухни.

Самое главное здесь – удобство эксплуатации. По технике безопасности, при влажной уборке и протирке духовки мокрой тряпкой, ее обязательно нужно отключать от электросети.

И залазить каждый раз под самый низ кухни, чтобы выдернуть вилку, не всегда удобно. Кроме того, здесь нужно учесть такие возможные ситуации, как протечка воды и затопление кухни. Поэтому на 5-10 см над полом, розетку все же следует приподнять.

Основное требование по размещению розетки – не располагать ее непосредственно за духовым шкафом. Можете ее установить слева, справа или как говорилось выше – под ним, непосредственно возле пола.

Когда с местом расположения розетки определились, необходимо ее подключить.

Фазную и нулевую жилу кабеля подсоединяете на крайние контакты розетки

При этом абсолютно не важно где будет расположена фаза, а где ноль – справа или слева. Заземляющую жилу (желто-зеленую) подключаете к клемме заземления (обычно средняя)

Ставите на место рамку или декоративную крышку.

Требования к проводке

Особое внимание следует уделять качеству электрической проводки, от чего зависят безопасность и правильность функционирования всей системы

Во внимание принимают следующие факторы:
Духовой шкаф и варочную поверхность подключают через заземление. В вилке или розетке для духового шкафа должно присутствовать 3 или 5 контактов (в первом случае для сети 220 Вольт, во втором — для 380 Вольт)

В заданиях старой постройки этого условия придерживались не всегда. Однако современные требования иные, поэтому понадобится прокладка нового кабеля.
Электрическая проводка соединяется с распредкоробкой только через УЗО (устройство защитного отключения).
Оборудование небольшой мощности (до 2,5 киловатт) подключают к существующей электросети (если она отвечает современным требованиям). Для подключения мощного оборудования понадобится выделенная линия.

Оптимальное сечение кабеля — 6 квадратных миллиметров. Провод с таким сечением выдержит длительную нагрузку на уровне 10 киловатт. Рекомендуемый класс защиты автомата — C32. Если мощность панели не превышает 8 киловатт, достаточно будет кабеля с сечением 4 миллиметра и автомата с классом защиты C25.

Правильный выбор кабеля — ВВГнг или NYM. Приобретая кабель, учитывают диаметр проводника. Для провода с сечением в 4 миллиметра диаметр составит 2,26 миллиметра, а для 6-миллиметрового проводника — 2,76 миллиметра.

Данные для устройства защитного отключения на один пункт превышают номинал автомата защиты. Для устройства на 32 Ампера понадобится УЗО на 40 Ампер.

Главные особенности подключения техники

Работу следует выполнять строго по инструкции от завода-производителя бытовой техники, по нормам ПУЭ 7 издания. Иначе можно лишиться гарантии на приобретаемую варочную панель. Халатное отношение приведет к пожару электрической проводки в доме. Разберем детально, как необходимо подключать в домашних условиях электрическую варочную панель на кухне.

Все начинается с разметки. Если правильно обозначите место для отверстия варочной панели, то не возникнет проблем с монтажом техники к электросети. Посадочное место можно обозначить 2-мя способами:

• Уложить бытовую технику на столешницу и обвести карандашом.
• Рассчитать все точно (так работают профессионалы).

Вырезать отверстие для плиты можно при помощи следующих инструментов – ручного фрезера, дрели или лобзика. Красивее срез получается при помощи фрезера, но его нечасто встретишь в домашней мастерской. Лобзиком работу делать долго. Для самостоятельного подключения панели чаще берут дрель.

Использовать аппарат нужно аккуратною. Берут сверла 8-10мм и делают отверстия по периметру посадочного основания. С небольшими отступами друг от друга наслаивается масса отверстий, которые после выстраиваются в общую единую прорезь.

Делать работу нужно с внутренней стороны обозначенного прямоугольника. Чтобы кусок вырезанной столешницы не повредил мебель на кухне, нужно подложить сверху табурет или обрезки ДСП.

Совет! В конце нужно выполнить гидроизоляцию. При попадании влаги на обработанную поверхность, из которой изготовлена столешница, она быстро начнет портится. Торцы смазывают силиконом.

Как подключить электроплиту к сети В

После того как к месту установки плиты будет подведен кабель подходящего сечения, подключают к сети сам прибор.

Сетевой шнур подсоединяют к клеммной колодке на задней панели прибора. Для этого снимают защитную панель. Под крышкой расположены клеммы с подключенными разноцветными проводами. Для однофазной сети в 220 В на клеммах устанавливают три перемычки: две между фазами (первый, второй и третий выход) и одну между четвертым и пятым выходом.

Провода от шнура подсоединяют следующим образом:

• к третьему выходу подключают фазу (провод с коричневой изоляцией);
• к пятому выходу – нейтраль (провод с синей изоляцией);
• к нулевому выходу – заземление (провод с желто-зеленой изоляцией).

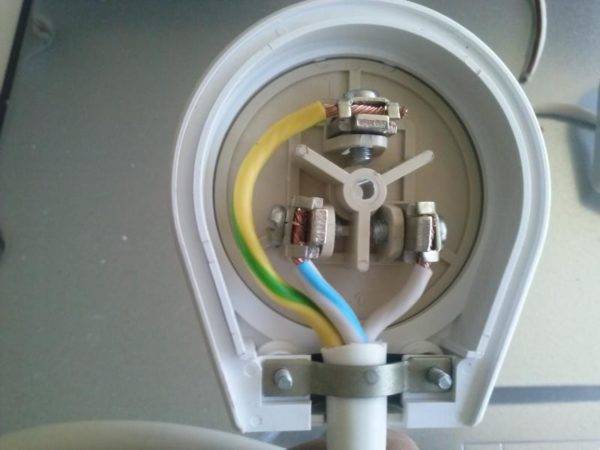

К трехконтактной вилке провода подключают так: на верхний штырь – желто-зеленый провод, на правый – фазный коричневый и на левый – нулевой голубой.

Для определения фазы в розетке используют следующие инструменты:

• индикаторная отвертка (работает только в розетках старого образца);
• тестер;
• мультиметр.

Способ установки

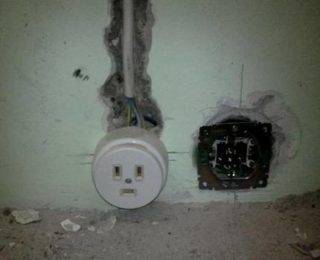

Розетки могут монтироваться в открытом виде или скрытом. В первом случае накладная коробка будет ставиться непосредственно на стену. Такой вариант подходит при наличии электропроводки открытого типа, что часто встречается в деревянных или влажных помещениях. Возможен монтаж и на улице.

Устройства скрытого типа предполагают необходимость предварительного обустройства ячейки внутри стены, куда будет закреплена конструкция. Место для подрозетника бурится дрелью с коронкой. Все провода располагаются в канале, который обустраивается штробированием стен. Чаще всего в жилых домах и квартирах мы сталкиваемся именно с этим решением.

Подключение варочной поверхности к электросети: однофазный и двухфазный вариант

Наибольшее количество вопросов возникает в том случае, если необходимо выполнить присоединение поверхности для варки к сети, напряжение в которой составляет 220 В. Особенно проблематичны такие ситуации, когда количество проводов панели не совпадает с числом кабелей в сети. В качестве примера можно взять электроплиту Hansa. Подключение такого устройства производится по 6 проводам.

Схема подключения варочной поверхности — однофазный вариант

Если сеть включает в себя 3 линии, то тогда проблему с подсоединением такой панели можно решить довольно просто. Для подключения в этом случае используются специальные перемычки, которые довольно просто приобрести в любом профильном магазине. Иногда они реализуются в комплекте с прибором. При необходимости их можно выполнить своими руками.

Как подключить плиту в этом случае? Перед началом подключения прибора к электросети рекомендуется внимательно изучить инструкцию. Пошаговый процесс присоединения панели к однофазной системе выглядит следующим образом. Первое, что нужно сделать, – отыскать на обратной стороне поверхности для варки крышку. Далее необходимо открыть ее. Для этого можно воспользоваться обычной отверткой. Под крышкой располагаются клеммы.

В том случае, если клемм 6, а кабелей в квартире всего 3, необходимо провести стыковку контактов. Чтобы выполнить эту операцию, потребуется соединить 3 провода, которые соответствуют фазам, между собой. Далее выполняется присоединение одного нулевого кабеля к другому. Землю трогать не нужно. В результате получается 3 линии.

В некоторых моделях устройство уже имеет перемычки. В такой ситуации подключить варочную поверхность легче всего. Необходимо просто состыковать между собой провода сети и контакты электроприбора. Ответить на вопрос о том, как подключить электроплиту самостоятельно, помогут видеоматериалы на данную тематику.

Двухфазная схема подключения элетропплиты 380 В

Двухфазные плиты встречаются очень редко. Зачастую при самостоятельной установке такого прибора люди сталкиваются с трудностями. Однако ничего сложного в этом нет. При подсоединении таких приборов к трехфазной сети выполняется изоляция одного из кабелей.

Как подключить варочную панель к электросети трехфазной (380 В)

Перед началом подсоединения устройства для приготовления пищи к трехфазной электрической сети необходимо подготовить специальный кабель. Он должен содержать 5 медных проводников. Сечение каждого элемента в этом случае составляет 2,5 мм²

Причем не так важно, каким именно будет кабель. Для этого подойдут как одножильные, так и многожильные варианты. Перед подключением варочной панели и духового шкафа необходимо проверить сеть на отсутствие в ней тока

В таком случае перемычка используется только для двух проводов, которые являются нулями. Эти кабели обозначаются латинскими буквами N. Таким образом, перемычка применяется для проводов N1 и N2. Стоит отметить, что некоторые модели варочных поверхностей имеют цифровое обозначение линий. В такой ситуации нули соответствуют цифрам 4 и 5

Перед подключением варочной панели и духового шкафа необходимо проверить сеть на отсутствие в ней тока. В таком случае перемычка используется только для двух проводов, которые являются нулями. Эти кабели обозначаются латинскими буквами N. Таким образом, перемычка применяется для проводов N1 и N2. Стоит отметить, что некоторые модели варочных поверхностей имеют цифровое обозначение линий. В такой ситуации нули соответствуют цифрам 4 и 5.

Что касается фазных проводов, то их необходимо подключить к каждой фазе (по одному). Схемы на картинках помогают понять, как подключить электрическую плиту. А также рекомендуется изучить соответствующие видеоматериалы. Как уже говорилось выше, цвет фазных проводов может быть разным в зависимости от стандарта. Чаще всего встречаются красные, желтые и зеленые кабели. При подключении стоит быть внимательными, так как существует вероятность неправильного присоединения проводов к вилке.

При трехфазной сети нейтраль (ноль) подключается вверху, а земля, наоборот, снизу. В свою очередь, провода, обозначающие фазы, располагаются посередине. На розетке также необходимо соблюдать этот порядок.

Подключение устройства к трехфазной сети 380 В

Установка и подключение розетки и вилки по схеме

При выборе места для монтажа розетки для электроплиты, следует принимать во внимание следующие факторы:

Длина провода варочной плиты с вилкой.

• Удаление на безопасное расстояние от конфорок и от водопроводного крана.
• Доступность для проведения профилактического осмотра и, при необходимости ремонта/замены.
• Недоступность для маленьких детей.

Схема подключения вилки к плите на 380В

Схема подключения вилки к плите на 220В

Далее пошагово монтаж розетки выглядит так:

1. Прикладываем подрозетник к месту установки, и обводим карандашом его контур.
2. С помощью перфоратора делаем в стене углубление по нанесённой отметке. В процессе работы периодически замеряем размеры отверстия, чтобы подрозетник идеально входил в него.
3. Когда углубление нужного размера готово, в него устанавливается подрозетник, и закрепляется при помощи дюбель-гвоздей.
4. Далее разбираем розетку, снимая с неё крышку, и закрепляем в подрозетнике. Способы крепежа бывают различны, в зависимости от конструкции и розетки, подрозетника – либо это металлические лапки-распорки, либо просто шурупы.
5. После того, как розетка для электрической плиты надёжно закреплена в углублении, к ней подводится питающий кабель. Если используется уже имеющаяся на кухне проводка, следует убедиться, что она обесточена. Новый кабель подключать к сети следует только после окончания всех монтажных работ.
6. Проводка для встроенных розеток прокладывается также скрытым способом – в канавках-штробах. После монтажа эти углубления заделываются штукатуркой или шпатлёвкой.
7. Питающий провод подключается к розетке, в соответствии с прилагаемой к прибору инструкцией. Для удобства работы, внутренние жилы кабеля имеют различную окраску: фаза стандартно обозначается синим или красным цветом, нуль – чёрным, а оплётка заземляющей жилы окрашивается в жёлто-чёрную полоску.
8. После подсоединения всех жил, нужно перепроверить правильность их подключения. Если не обнаружено никаких недочётов, на место устанавливается защитная крышка силовой розетки.
9. Затем в щитовой подключается к сети питающий электрокабель.
10. Последний шаг – тестирование правильности работы устройства. Для этого можно использовать индикаторную отвёртку, чтобы убедиться, что фаза и нуль кабеля точно соответствует нужным клеммам розетки. После этого можно включать вилку электропечи в установленную розетку, и приниматься за готовку.

Способ подключения электроплиты через колодку без розетки и вилки.

Установка накладных розеток отличается от встраиваемых моделей только способом монтажа. Для них не нужно выдалбливать в стене углубления – они крепятся прямо к её поверхности при помощи дюбель-гвоздей. Проводка к накладным устройствам также подводится снаружи, в специальных кабель-каналах. Трёхфазная розетка отличается от однофазной лишь большим числом клемм. При подключении проводки к ним, следует руководствоваться цифровыми обозначениями, или схемами подключения. Они даются в прилагаемой инструкции, либо обозначаются непосредственно на крышке прибора.

Устройство силовой розетки

Розетки и вилки, предназначенные для электроплиты и рассчитанные на 380 вольт, состоят из следующих составных частей:

• корпус;
• защитная крышка;
• механизм;
• уплотнительное кольцо.

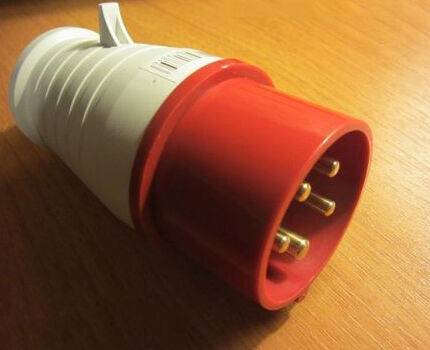

Кроме этого, может применяться трёхфазное устройство с контактными штырями до 5 штук. Выбор применяемого в дальнейшем варианта зависит от типа подключаемой техники.

Для присоединения электрической плиты к источнику питания с 380 В напряжения нужно использовать трёхжильный провод или удлинитель.

Если использовать двигатель, формирующий несимметричную нагрузку, необходимо применить силовые розетки и вилки, созданные для электроплит с 5 выводами, в число которых входит нулевой отвод и контакт для заземления.

При этом конструкция устройства может незначительно отличаться по способности переносить силовые нагрузки, предназначению и уровню защиты.
