Восстановление вентиляции: причины снижения эффективности и восстановление воздуховодов

3 Оборудование для чистки

Клининговые компании, работающие с воздуховодами, используют специальное оборудование для чистки вентиляции, при этом они могут оперативно диагностировать степень загрязнения

Важное преимущество специализированных организаций – в процессе очистки вентиляционных систем, проживающие или работающие люди, не ощущают никакого дискомфорта

Специализированное оборудование для чистки

Оборудование для очистки вентиляции:

• мощные промышленные воздуходувы (пылесосы);
• электромеханические агрегаты;
• оборудование для чистки воздуховодов химическими составами, реактивами;
• пневмоприводные щеточные установки;
• очистные приборы, состоящие из нескольких фильтров;
• вакуумные аппараты.

Для работ на промышленных объектах нередко прибегают к использованию клининговых роботов, оснащенных видеокамерами и специальными щётками. Целесообразность применения такого оборудования диктует в первую очередь класс очистки, который необходимо реализовать, а уже потом степень загрязнения канала.

Выбор в значительной степени зависит от особенности самих объектов. Это могут быть как крупные торговые центры, складские помещения, рестораны, так и обычные жилые дома.

Так же, для самостоятельной очистки небольших воздушных каналов можно применять гибкие валы, которые присоединяются к источнику вращения (шуруповерт, дрель).

Ремонт вентиляции

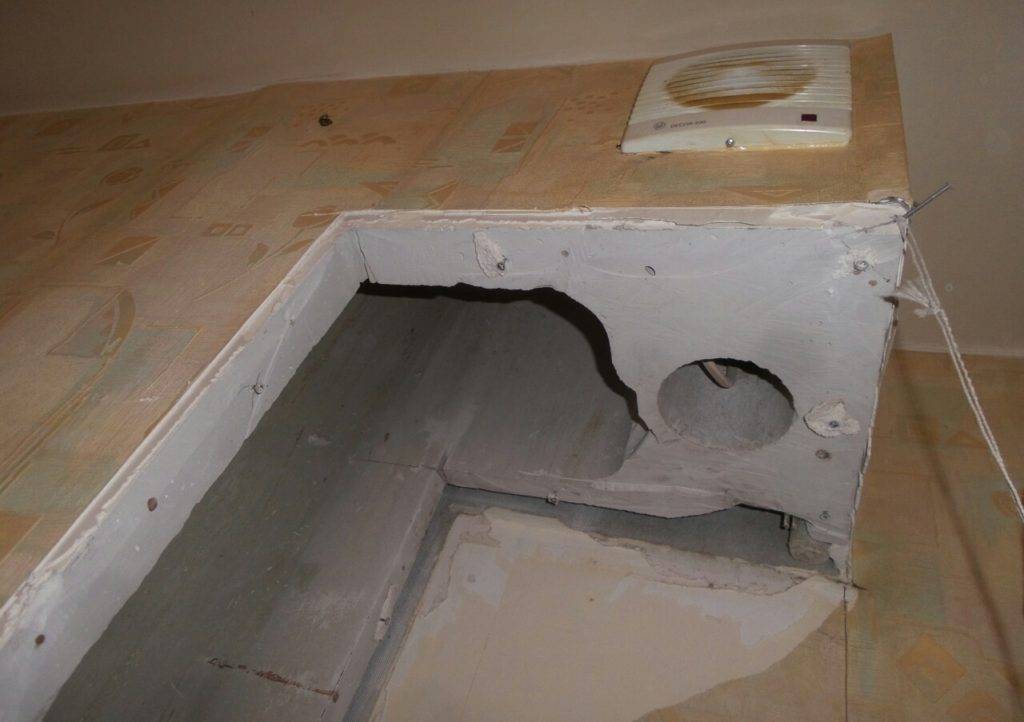

ВОССТАНОВЛЕНИЕ ВЕНТИЛЯЦИОННОГО КОРОБА

Восстановление вентиляции в квартире производится только при наличии сертификата ЖКУ.

Данный сертификат является обязательным для фирм занимающихся ремонтом жилых и нежилых помещений. Включает в себя пункты разрешённых услуг.

При окончании работ по восстановлению вентиляционного короба (вентблока) выдаётся его копия, с печатью фирмы-подрядчика, договор, акт скрытых работ и копия удостоверения о допуске к таким работам. Работа по ремонту и обслуживанию вентиляции производится только негорючими материалами. Мы используем пеноблок — толщина 50мм (стандартная толщина стенок вентблока). Разгонная труба (спутник-каналы) восстанавливаются из него же. Конструкция достаточна прочна и устойчива — по окончании работ по восстановлению вентиляционного короба многие владельцы квартир монтируют на вентблок телевизор, например.

Как обыграть вентиляционный короб в квартире

Посмотреть альбом полностью

Фото работ, примеры, статьи. Комментарии, обсуждения, рекомендции.

На данный момент группы работают в ВК и ОК .

Идёт подготовка публикаций (статьи, фото работ) в Facebook . Заходите, все публикации и фото доступны без регистрации.

Отзывы о нашей работе

Наш сертификат ЖКУ № 7.15.65.17

Номера групп по услугам вентиляции и дымохов

(Пункты в приложение №1 сертфиката ЖКУ)

Восстановление вентиляции: стоимость работ

Частичное восстановление воздуховода Г-образное — 8 500 рублей. Стоимость фиксированна, включает в себя расходы по материалу (доставка, пеноблок), разбор-сбор (включая вырез напольной плитки,снятие стяжки пола на месте восстановления). Вынос мусора.

Работы напрямую не связанные с вентиляцией (электрические розетки, демонтаж мебели, выключатели и другое) оплачиваются отдельно, по договорной стоимости.

Вырез частичный, до потолка (колонна) — от 10 000 рублей. Зависит от сложности. Вырез бывает со стороны мойки (монтируется две стенки) и вырез со стороны входной двери кухни (монтируются три стенки).

Демонтированный вентблок полностью — от 14 000 рублей. Так же, зависит от сложности восстановительных работ.Стоимость может меняться в зависимости от проектного вентблока. Габариты коробов (94Х44, 70Х35, 90Х34) — стандартны в разных сериях домов, соответственно меньший размер будет восстановить дешевле.

Вырез под телевизор — от 3000 рублей. Обсуждается при звонке. Размер выреза, как правило, у всех разный.

Дезинфекция систем

Если подходить к вопросу основательно, то после очистки должна обязательно следовать дезинфекция вентиляции и систем кондиционирования. Но на практике дело обстоит несколько иначе. На промышленных предприятиях пищевой отрасли, а также работающих в области общественного питания такая процедура производится в обязательном порядке. В других отраслях обеззараживание выполняется по мере необходимости.

Что же касается частных домов, то их хозяева достаточно редко проводят дезинфекцию, поскольку мало осведомлены о необходимости данной процедуры. Хотя большая часть домовладельцев понимает, что сеть воздуховодов надо иногда обслуживать и чистить. Вообще, необходимость антибактериальной обработки вентиляции лучше всего определить с привлечением специализированной лаборатории. Именно так происходит на предприятиях пищевой промышленности.

По требованиям действующих нормативов еще до начала очистки со стороны внутренних стенок вентиляционных каналов берутся пробы (смывы). Они передаются в лабораторию, а та определяет наличие бактериальной среды и дает рекомендации по выбору дезинфицирующего средства. Этим составом и обрабатываются воздуховоды вентиляции и кондиционирования после проведения их очистки. Подобные действия рекомендуется хоть раз в несколько лет выполнять и домовладельцам, в чьих жилищах устроен принудительный воздухообмен.

Операция проводится просто: состав для дезинфекции подается по гибкой трубе к распылителю, помещенному в середину трубы через все те же вырезанные лючки. Также обрабатываются элементы и детали агрегатов – рабочие колеса вентиляторов, теплообменники, клапаны и решетки. Затем составляется акт, лючки закрываются и спустя определенное время вентиляция готова к дальнейшей эксплуатации.

Способы устранения дефектов вентиляции

Способ восстановления работоспособности системы вентиляции зависит от причины снижения ее эффективности. Некоторые методы устранения неполадок выполняются самостоятельно. Однако ряд проблем требует привлечения профессионалов и использования специальной техники.

Самоочистка воздуховода

Очистка общей вентиляционной линии, к которой подключаются боковые ответвления, является задачей коммунальных служб. Они обязаны проводить профилактические проверки и обслуживание системы вентиляции два раза в год.

Жителям запрещено проводить какие-либо манипуляции с центральными инженерными системами. Максимум, что может сделать хозяин квартиры – прочистить вентиляционный канал сбоку от своего дома.

Первый шаг – снять решетку, очистить ее и промыть под проточной водой. Допускается использование нейтральных моющих средств для мытья вентиляционной решетки. Не используйте химические вещества внутри канала.

Удалите скопившуюся грязь и смажьте корки по периметру лунки острым ножом или щеткой с жесткой щеткой. Пропылесосьте воздуховод, очистите воздуховод, если возможно, и замените крышку

Для более тщательной очистки вентиляционного канала подойдет гибкий стальной трос с щеткой для ухода за дымоходом. Вставьте раму в отверстие воздуховода и соскребите щеткой грязь со стен. Удалите мусор из канала пылесосом.

При работе нужно соблюдать осторожность. В вентиляционных шахтах могут находиться гнезда шершней, других насекомых или животных. Если принятые меры не улучшили тягу, главный вал забит

Чтобы его почистить, нужно пригласить специальную службу

Если принятые меры не улучшили тягу, главный вал забит. Чтобы его почистить, нужно пригласить специальную службу.

Восстановление вентиляционного стояка

Самопроизвольное изменение вентиляционного канала рано или поздно придется исправлять. Разобравшись в устройстве воздуховода, его восстановление не вызовет особых трудностей.

Вентиляционные «рукава» имеют круглое или квадратное сечение. Изначально стены у них бетонные. При реконструкции спутниковые каналы могут быть выполнены из гофрированной трубы или ограничены пенопластом

В смету предстоящих работ необходимо включить стоимость:

• материал для ограждения вентиляционного канала (пеноблок, гипсокартон, гипсокартон или плиты OSB с противопожарной защитой);
• гофрированные трубы для установки вентканалов из кухни и ванной;
• готовый цементный раствор или клей для укладки пеноблока;
• штукатурка и отделка коробов.

Для восстановления кухонного короба оптимальны гипсокартон или пеноблоки. Строительные материалы обладают необходимой прочностью, гидроизоляцией и огнестойкостью. Кроме того, плиты обеспечивают достаточную звукоизоляцию.

Сброс вентиляционного стояка осуществляется в несколько этапов.

Этап 1 – подготовка помещения и открытие доступа к шахте

Кухню следует максимально освободить – выносить мебель, посуду, легкую технику. Накройте встроенные шкафы, шкафы, оборудование и пол полиэтиленом.

Чтобы открыть доступ к шахте на стене и полу, необходимо сделать разметку по размеру будущего ящика. Снимите плитку, бетонную стяжку и откройте воздуховод.

Демонтаж пола производится аккуратно, чтобы строительный мусор не забивал вентиляционные каналы. По итогам работ открыты шахта и два спутниковых канала

Этап 2 – восстановление боковых стен и перегородок

Боковая и передняя стороны воздуховода располагаются в соответствии с ранее разобранной конструкцией. Сопутствующие каналы отделены друг от друга и от общей шахты пеноблоками. При этом сохраняется площадь сечения «рукавов», что необходимо для беспрепятственного прохождения воздуха.

Восстановленный бокс полностью соответствует требованиям естественной вентиляции – потоки воздуха совпадают с указаниями, указанными в проектной документации дома

Этап 3 – проверка вентиляции и декоративное оформление

Для оценки эффективности системы вентиляции лучше пригласить специалиста. В любом случае у него попросят заключение для получения акта приема-передачи выполненных работ.

Декоративный дизайн. Если циркуляция воздуха не вызывает вопросов у контролирующих органов, а со стороны соседей нет нареканий, то можно смело заняться отделкой коробки.

Альтернативный способ – использовать гофрированную трубу. Новые спутниковые каналы снизу соединяются со старыми с помощью бетонной заливки, а также закрепляются на стене из гипсокартона, отделяющей «рукава» от общего колодца

Восстановление короба

Процесс восстановления вентиляционного короба

Если случилось так, что на вашей кухне стандартный вентиляционный короб демонтирован, например, старыми хозяевами, или это произошло из-за вашей же непродуманной перепланировки, не огорчайтесь.

Восстановить короб, как того требуют нормы, возможно, и контролирующие органы больше не будут вас беспокоить.

Для проведения этих работ можно заключить договор с фирмой, которая имеет лицензию на подобную деятельность. Но их услуги обойдутся достаточно дорого.

Гораздо легче восстановить вентиляцию в квартире своими руками. Это обойдется дешевле, быстрее по времени и, возможно, даст неплохой практический опыт.

Необходимые материалы

Перед началом ремонтных работ следует подготовить необходимые материалы. Поскольку, как уже говорилось, вентиляционная шахта состоит из собственно самой шахты и воздухопропускных каналов, нужно будет соединить поврежденные части.

Для восстановления стенок вентиляционного короба применяются пеноблоки или гипсовые плиты. Они имеют следующие преимущества: водонепроницаемость, отличные огнеупорные характеристики, высокую прочность и шумопоглощающие свойства.

Поэтому большинство использует именно эти разновидности материалов.

Надо отметить, что такие материалы, как жесть, гипсокартон, фанера, а также ДСП и ДВП, категорически не подходят для этих целей именно потому, что не обладают нужными свойствами.

Для сращивания воздушных каналов целесообразно использовать либо пластиковые трубы соответствующего диаметра, либо гофрированные металлические рукава.

Ремонтные работы

Первым делом следует подготовить фронт работ. Отставляем в сторону все лишнее. При необходимости демонтируем часть мебели кухонного гарнитура.

Необходим свободный доступ к месту, где располагался вентиляционный короб. Оставшуюся на месте мебель нужно закрыть от пыли, чтобы не испортить. Пыли будет достаточно.

На следующем этапе нужно вскрыть часть пола и потолка, где ранее проходила вентиляционная шахта. Рассматривается самый сложный вариант, когда короб был полностью демонтирован.

Расчистив местоположение старого вентиляционного канала, нужно выровнять при необходимости места его соединения с полом и потолком.

Таким образом, становятся доступны каналы круглого сечения, где проходили воздуховоды, и видны границы примыкания стенок шахты к конструктивным элементам здания.

Затем нужно убедиться, что воздушные каналы чистые и не забиты мусором. В противном случае их обязательно следует прочистить. То же самое касается и основной шахты. Затем можно приступать к восстановлению вентиляционного короба на кухне.

Для начала, соединяются магистрали воздуховодов. Отрезки труб нужного размера вставляются в штатные места. Стыки надежно герметизируются. Для этого подойдет любой герметик, который предназначен для внутренних работ.

После этого выкладываются передняя и боковая стенка. Восстановление вентиляционного короба в помещении завершено. После высыхания выполняются нужные отделочные работы.

Самостоятельная проверка работы вентиляции

После завершения восстановления необходимо убедиться, что в восстановленная вентиляция исправно работает.

Для этого используется следующий способ: небольшая полоска тонкой бумаги или включенная зажигалка подносится к вентиляционным решеткам в каждой комнате. Это дает возможность оценить направление и силу воздушного потока.

Отработанный воздух из всех помещений должен уходить во вновь построенный вентиляционный канал.

Самые загрязняемые узлы вентиляции

Воздуховоды, используемые для построения вентиляционной системы, различаются по размерам, материалу изготовления, форме, конструкционному исполнению и способу соединения. Однако вентиляционные трубы имеют достаточно большое сечение и прямое направление, и воздух с нежелательными взвесями проходит в этих участках легче всего. Поэтому прямой вентканал меньше всего подвержен засорению.

Куда сложнее справиться с грязью в определенных узлах системы, которые из-за своей конфигурации улавливают больше мусора.

К таким элементам относятся:

• вентиляционные отводы;
• тройники и крестовины;
• гибкие вставки и прямоугольные утки;
• участки возле фильтров;
• клапаны;
• диффузоры и решетки;
• адаптеры и пр.

Именно этим элементам при очищении необходимо уделить максимум внимания.

Стоит учесть и то, что обрабатывать эти зоны без специальной техники достаточно сложно, поэтому без вызова бригады специалистов не обойтись.

7 Описание процесса работы

При помощи них можно получить качественные фотографии и видеоматериалы с места загрязнения. В зависимости от требуемого результата и размеров воздуховода применяется техника разных видов: плавающая, проталкиваемая, самодвижущаяся, портативная.

Если перед началом работ были взяты смывы (пробы грязевых масс), то можно заранее оценить, нужна ли полная дезинфекция или достаточно обычной механической очистки. Тем не менее есть области, которые нужно дезинфицировать в любом случае. К ним относятся люки, решётки и лопасти вентиляторов, входящих в систему кондиционирования.

По итогам анализа проб можно будет определить, какие именно мероприятия будут входить в комплексную очистку и сколько она будет стоить. Перед началом работ составляется смета, в которой указывается полный перечень услуг с их стоимостью. В процессе все действия документируются, и эти бумаги заказчик сможет получить от фирмы после очистки. При обнаружении в пробах вредоносных микроорганизмов потребуется и дезинфекция всей системы, включая воздуховоды. Так как при этом нужно следовать множеству постановлений, для осуществления работ нужна специальная лицензия. Она имеется у всех компаний, предоставляющих услуги по очистке.

Современные способы очистки позволяют устранять даже самые сложные загрязнения без демонтирования воздуховодов. Эти методы выгодно отличаются от старых, при которых приходилось заменять систему вентиляции на новую. Это позволяет сэкономить деньги и не беспокоить людей, работающих или живущих в здании. Плановая чистка вентканалов улучшает работу системы вентиляции и положительно влияет на внутренний климат помещений.

Основные характеристики пластиковых воздуховодов

Воздуховоды из пластика оптимальны для обустройства вентиляционной системы в помещениях, рассчитанных на постоянное пребывание людей. Найти нужный размер не составит труда: производители предлагают широкий модельный ряд.

Размеры сечения пластиковых воздуховодов для офисов, квартир и частных домов варьируют от ста до пятисот миллиметров. Небольшой вес позволяет собирать элементы системы одному человеку, без посторонней помощи.

Сравнение с другими материалами склоняет чашу весов в пользу пластика, воздуховоды из стали весят почти в два, а асбестоцементные — в три раза больше, соответственно, монтаж потребует больше времени и сил.

Современные технологии производства полимерных вентиляционных труб позволяют сделать их внутреннее покрытие идеально  гладким. Дополнительно каждая пластиковая труба для вытяжки подвергается антистатической обработке.

В результате в процессе эксплуатации не образуется статический заряд, поэтому частицы пыли не притягиваются к поверхностям трубы, просвет не сужается и не уменьшается тяга. Благодаря этому конструкция не нуждается в постоянной чистке.

При монтаже пластик можно легко разрезать ножовкой на отрезки необходимой длины.  Если потребуется собрать длинную конструкцию, отдельные секции можно стыковать путем нагрева торцов.

Такое соединение обеспечивает полную герметичность воздуховода. Физические свойства материала обеспечивают практически полную бесшумность работы вытяжки.

Упрощают сборку системы нужной конфигурации дополнительные фитинги, доборные элементы, переходники из разных материалов.

Есть ряд ограничений по использованию полипропиленовых воздуховодов: их нельзя устанавливать в помещениях с открытым огнем, высокой температурой воздуха, например, в саунах.

Нагрев труб до 166-190 °С вызывает деформацию стенок, что создает препятствия для движения воздушных масс. Возгорание происходит при температуре от 850 °С.

При горении выделяются вредные вещества: стирол, бисфенол. Уровень токсичности отличается в зависимости от вида пластика, но любой из них при горении представляет серьезную угрозу для здоровья.

Естественный воздухообмен в квартире

Существует ряд требований, которым должна отвечать вентиляция в жилых помещениях.

В соответствии с ГОСТ 30494-2011 она должна обеспечивать:

• качество воздуха в помещении не ниже допустимых пределов (до 1000 СО2 см3/м3);
• оптимальную влажность помещения в пределах 30-60 %;
• скорость движения воздухопотоков не более 0.2 м/с.

В многоквартирных домах используется естественная вентиляция. В каждой квартире (в ванной, туалете, кухне, кладовке) находятся вытяжные каналы, через которые отработанный грязный воздух выходит из помещения. Потоки чистого воздуха поступают в квартиру через форточки, щели в окнах и дверях.

Чтобы воздух мог беспрепятственно циркулировать по всей квартире, между полом и межкомнатными дверями оставляют небольшие зазоры 1-2 см

Такая схема вентиляции раньше применялась повсеместно при строительстве пяти и девятиэтажных домов. В прежнее время в домах устанавливали деревянные окна, которые из-за большого количества щелей прекрасно справлялись со своей функцией.

Однако в новых домах эта схема работает неэффективно, поскольку металлопластиковые оконные конструкции герметичны и не пропускают воздух. В современных зданиях устанавливаются системы принудительной вентиляции и разнообразные приточно-вытяжные устройства, которые обеспечивают оптимальную работу внутридомовой вентиляции.

Приточная вентиляционная установка может находиться прямо над стеклопакетом, как на рисунке, либо на стене в непосредственной близости от оконной конструкции

Диагностика работоспособности и эффективности

Проверка работы вентиляции решает следующие задачи:

1. Анализ параметров микроклимата и его соответствие санитарным нормам.
2. Выявление неисправностей в работе вытяжной и приточной составляющей системы.
3. Разработка плана по устранению неполадок.

Организация проверки включает визуальную, тактильную диагностику, а также маркерный и инструментальный контроль воздушного потока.

Осмотр помещения и вытяжки:

1. Проверить оконные рамы, стены в углах и за мебелью. Влажные поверхности – явный сигнал о недостаточности циркуляции воздуха.
2. Оценка приточной способности системы. Влажную ладонь поднести к раме окна – ощущение сквозняка свидетельствует об исправности приточного канала. Аналогично проверяется работа вытяжного отверстия.
3. Контроль скорости удаления запахов. Оставив окна закрытыми, уйти из квартиры на 30-40 минут. Если по возвращению, в кухне ощущаются запахи еды или «ароматы» мусорного бака, то проблемы с вентиляцией есть.
4. Проверка внешней решетки вытяжного канала. Банальное засорение вентиляционных отверстий способно сильно снизить вытяжную тягу.

Для дальнейших исследований решетку надо снять, вычистить и установить обратно. После манипуляций давление в вентиляционной шахте должно увеличиться.

Иногда при исправной системе вентиляции причиной «ароматов» являются соседи. В таком случае спасти ситуацию поможет монтаж такого простого, но эффективного устройства, как обратный клапан на вентиляцию.

Снятие решетки позволит визуально оценить и состояние воздуховода. Иногда шахта настолько загрязнена, что пыль и мусор, накопленный годами, сыпется прямо в квартиру

Проверка тяги экспериментальным путем:

1. Открыть форточку в любой комнате, чтоб обеспечить приток воздушных масс.
2. К решетке вентканала поднести тонкую бумагу.
3. Оценить результат. Если лист удерживается и не смещается, значит, тяга достаточна и вытяжка работает исправно. Если бумага отклоняется в противоположную сторону – можно говорить об обратной тяге.

Лист притягивается к решетке, если приложить его вплотную к стене. При удалении на 10-15 см от воздуховода сила тяги составляет около 5% реальной величины.

Для проверки тяги недопустимо пользоваться открытым пламенем – это небезопасно. Существует риск воспламенения горючих веществ, скопившихся в вентиляционной шахте

Инструментальные замеры позволяют объективно оценить эффективность приточно-вытяжной вентиляции.

Условия для получения корректных данных проверки:

• разность температуры внутреннего и наружного воздуха – не менее 13 °С;
• температура на улице – не выше +5 °С.

Для диагностики используется анемометр – прибор показывает скорость движения воздуха в вентканале. Полученные путем измерений показания сравнивают с нормативной скоростью воздуха в воздуховоде.

Алгоритм замеров:

1. Приоткрыть окно.
2. Освободить вытяжное отверстие от решетки.
3. Включить анемометр и поднести прибор к каналу.
4. Считать показания.

Минимальная скорость циркуляции воздушных потоков в общей шахте – 5 м/с, в канальных отводах – 3 м/с.

Полученные значения сопоставляются с нормативными показателями и используются для определения объема воздухообмена

Расчетная формула:

Q=V * S * 360,

Где V – измеренная скорость воздуха (м/с), S – сечение вентканала (кв.м).

Согласно принятым нормативам на кухне через вытяжку должно выходить не менее 60 куб.м/час, а в санузле – от 25 куб.м/час.

Вы хотите самостоятельно проверить вентиляцию, но никогда этим не занимались? Рекомендуем ознакомиться с пошаговой инструкцией по проверке работы каналов.

Когда стоит обращаться к спецслужбам?

Действующим законодательством регламентировано проведение проверки и очистки вентиляционных систем лицензированными компаниями. В жилых помещениях мероприятия должны осуществляться в обязательном порядке при выявлении дефицита или полного отсутствия тяги. Понадобится проверка и после завершения ремонта, внутренних перепланировок помещения.

Монтаж дополнительного короба с обратным клапаном-хлопушкой на кухне избавит от обратной тяги и сохранит естественную вентиляцию при выключенной вытяжке

И если чистку необходимо проводить дважды в год, как и было указано выше, то периодичность плановых проверок более жесткая – три раза в течение года. Как правило, выбирают время до начала, в середине и по завершении отопительного сезона. Специалисты используют профессиональное оборудование для анализа работоспособности вентиляционного канала.

После проверки вентиляционного канала специалисты коммунальных служб должны выписать акт с голограммой, заверенный печатью. Документ оформляется в двух экземплярах.

Акт должен содержать следующие обязательные сведения:

• длину канала, размер и расположение;
• материал дымохода;
• места, в которых подсоединены отопительные приборы;
• конструктивные особенности, включая переходы и сужения, вызывающие нарушения нормальной работы системы;
• оценку герметичности и плотности конструкции;
• наличие засоров и завалов;
• состояние внутренних перегородок;
• наличие тяги;
• состояние швов, в том случае, если оцениваются кирпичные каналы;
• наличие защитных решеток;
• состояние колпаков и других устройств.

Клининговые специализированные компании используют различное оборудование для чистки вентиляционных каналов. В их услуги также входит диагностика степени загрязнений.

Финансовые затраты

Проектирование и монтаж систем вентиляции невозможны без финансовых затрат. Услуги профессионального мастера обойдутся дороже. Конечная сумма расходов зависит от ряда условий:

• Площади помещения.
• Его целевого назначения.
• Количества проживающих.
• Расположения жилья по отношению к сторонам света.
• Размера и числа оконных проёмов.

Оценка перечисленных параметров позволяет сориентироваться в выборе оборудования при самостоятельном монтаже вентиляции. Например, примерная стоимость работ для двухкомнатной квартиры с минимальным числом средних по размеру окон, выходящих на северную сторону, равна 40 тысячам рублей.
