Правила обустройства автономной системы водоснабжения частного дома из скважины

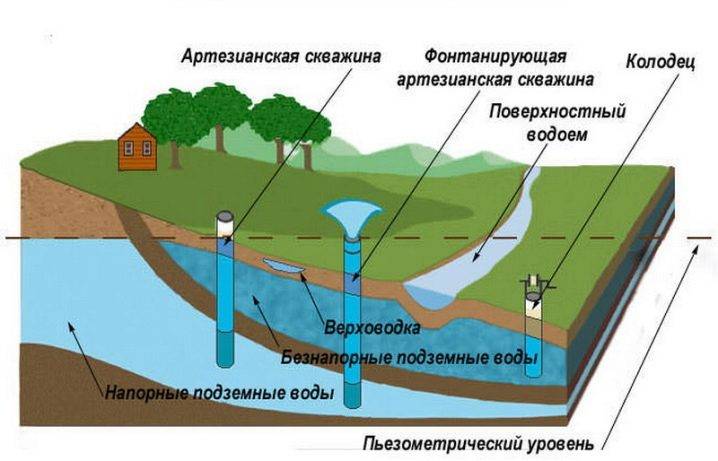

Поиск воды для скважины на участке

Примерно четверть пользователей жалуются на то, что бурение не привело к желаемому результату. Т.е., после того как бур углубился на 30-ти метровую глубину вода, пригодная для употребления с точки зрения качества или количества так не появилась.

Чтобы не пополнить число тех, кто выбросил деньги на ветер, нужно ответственно подойти к поиску воды. Ведь чтобы снизить расходы на бурение нужно, чтобы водоносный слой залегал максимально близко к поверхности.

Способы определить наличие воды:

Биологические признаки. Растения могут показать на какой глубине залегает вода. Так, например, рогоза растет там, где вода находится не глубже 1 м. от поверхности, полынь – до 7 м., люцерна желтая до 15 м;

роса. Чем ближе вода к поверхности, тем больше росы будет на растениях в этом месте;

силикагель. Его нужно завернуть в ткань и закопать на глубину до 1 м. Через сутки посмотреть, сколько влаги он вобрал. Чем больше, тем ближе вода;

лозоходство. Рамка из лозы и проволоки тоже дает весьма точные результаты и является самым популярным среди пользователей способом определить глубину залегания водоносной жилы;

пробное бурение. Дает 100% результат, но требует больших затрат.

Выбор места

Очень важный фактор, который в дальнейшем определит параметры всей водопроводной системы. В зависимости от выбора типа скважины также зависит тип насосного оборудования. При залегании воды на глубине до 9 метров используется насосная станция с поверхностным насосом, если скважина более глубокая, для работы понадобится погружной агрегат. Все эти факторы напрямую влияют на финансовый вопрос и не только в плане разработки более глубокой скважины и используемого оборудования.

Чтобы обнаружить место и глубину залегания воды, можно сделать несколько разных действий:

• поинтересоваться в геологическом бюро о картах водоносного слоя в этой местности или получить их из другого источника;
• оплатить поиск воды на участке в фирме, занимающейся бурением скважин или аналогичной деятельностью, связанной с поиском и разработкой воды;
• узнать у соседей о специфике их водопроводной системы, в частности, скважины.

Такие данные имеют минимальную точность, но примерное понимание, где можно начинать искать воду, получить можно, что сократит расходы при обращении в компанию по поиску воды.

Система водоснабжения из скважины

Работы по укладке труб и рытью траншей ничем не отличаются. Если вы планируете устанавливать насос и трубы непосредственно над скважиной, обустройте над ней кессон либо приямок. Таким образом, вы обеспечите защиту от промерзания.

Монтаж кессона

Эта работа выполняется соблюдением некоторых правил и технологии:

Пример пластикового кессона для скважины

• Обкопайте трубу скважины на 2,5 м в высоту. Ширина должна быть больше диаметра кессона в два раза;
• После этого уплотните дно ямы и залейте его слоем бетона толщиной 20 см.
• Затем установите кессон.
• Обрежьте трубу, оставив над уровнем дна кессона 50 см.
• На этом уровне создайте отверстие в кессоне, через которое в дальнейшем будут прокладываться трубы.
• Подключите насосную станцию, забетонируйте кессон снаружи (толщина слоя – 30-40 см), засыпьте его цементно-песчаной смесью, оставшиеся 50 см – грунтом.

Делаем подключение насосной станции к скважине

Выносной насос можно установить прямо в кессоне. При близком расположении скважины монтаж насосной станции можно произвести в доме.

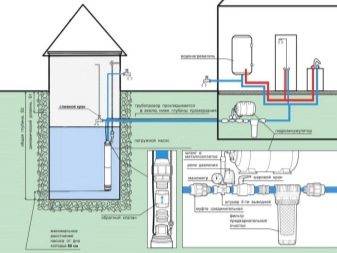

Схема подключения насоса к скважине

Итак:

Подводящую трубу следует провести в кессон или приямок и установить ее в трубе скважины.

Остальное оборудование, такое как фильтры, реле управления и гидроаккумулятор, установите в хозпостройке или доме.

Подключаем колодцу насосную станцию

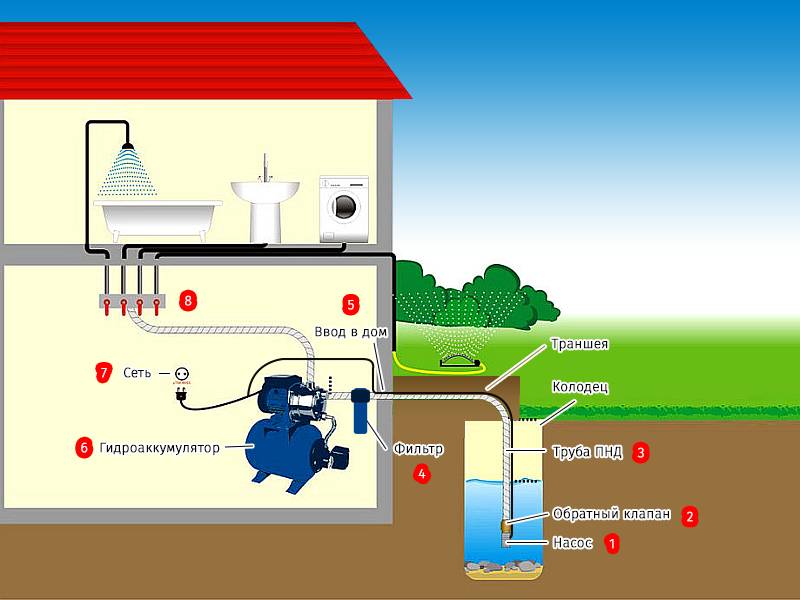

Если ваш колодец находится недалеко от дома и в нем наблюдается высокий уровень воды, примените насосную станцию, высота всасывания которой не превышает 9-ти м.

Для установки подойдут хозпостройка, дом и сам колодец:

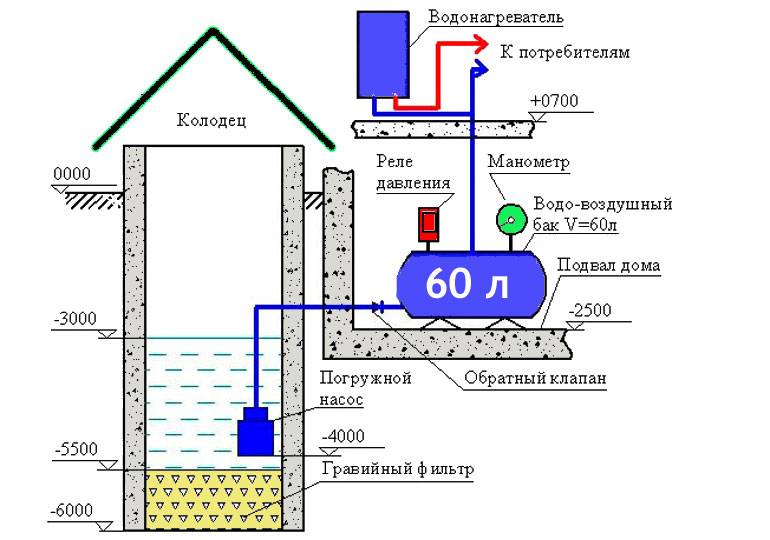

Делаем подключение насосной станции

Если колодец глубокий и отдален от дома, воспользуйтесь насосом для колодца с выносным эжектором. Насосную станцию установите в доме, эжектор поместите в колодец.

• Перед насосом установите кран, предназначенный для отвода жидкости;
• Делаем установку фильтра, который у нас обеспечит грубую очистку, и обратный клапан.
• После этого произведите установку насоса и фильтра, который будет предназначен для тонкой очистки.
• В результате при необходимости вы сможете менять картридж в фильтре. Далее установите гидроаккумулятор.
• После этого монтируется вся система водоочистки и водоподготовки.

Делаем внутренний водопровод на даче

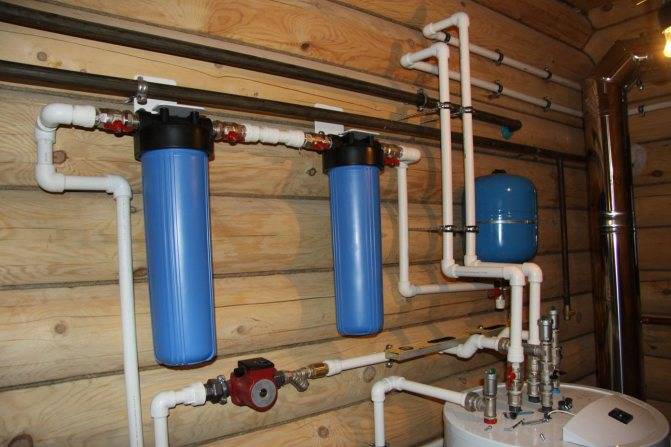

Элементы для проведения внутреннего водопровода на даче

 Итак:

• Проведите трубу 32 мм к коллектору холодного водоснабжения.
• Установите в нем шаровые краны, после чего подключите трубы 25 мм. Именно они будут обеспечивать поступление воды к потребителям или их группам.
• Для внутренней разводки подходят гофрированные нержавеющие трубы, металлопластиковые, а также трубы, изготовленные из полипропилена и стали. Гофрированные изделия самые дорогие, но зато они легко устанавливаются. Если учитывать качество и цену, наиболее оптимальный вариант – полипропиленовые трубы. Их можно соединять электропаяльником и фитингами. Для работы с электропаяльником не требуется наличие определенных навыков. К тому же, этот инструмент можно взять в аренду.

Подведите трубу к водонагревателю, затем подключите, делать это нужно с на стороне коллектора, только с его обратной стороны. Из водонагревателя выходит труба с горячей водой, делаем ее подводку к коллектору, после этого делаем крана для отвода воды и шаровых кранов.

Как видно из вышесказанного, сложного особо ничего нет. Главное определиться правильно с источником и после этого правильно подобрать оборудование и вы с этим точно можете справится.

Выбор насоса для устройства водопровода на даче

Схема устройства насоса.

Сразу стоит отметить, что если на даче произведено глубинное бурение для подачи артезианской воды, то поверхностный тип насоса не обеспечит хорошую работу водопровода. При выборе погружной модели необходимо учитывать несколько параметров, в том числе уровень воды, диаметр скважины и водопотребление, которое должно быть обеспечено нужной производительностью насоса для дачи.

Мощность устройства можно рассчитать следующим образом: к глубине скважины прибавляют значение вертикального уровня подачи воды и примерную высоту расположения сантехприборов. К полученному результату плюсуют 25 м для обеспечения хорошего напора и еще 3 м на возможные потери. Итоговое число используют при выборе механизма с оптимальной производительностью, который обеспечит в трубе давление в 2-3 атмосферы.

Из двух видов погружных насосов, вибрационного и центробежного, лучше выбирать второй вариант несмотря на его более высокую стоимость. Недорогие вибрационные экземпляры часто отличаются нестабильной работой, причиной которой является наличие в конструкции быстро деформирующейся мембраны. Модели, защищенные установкой термореле от перегрева двигателя, будут более безопасны и долговечны в эксплуатации на даче.

Подводка воды к дому и монтаж наружной водопроводной сети

Начало прокладки наружного водопровода предусматривает, что у застройщика уже имеется источник водоснабжения, комплект необходимого оборудования и материалов и схема устройства линии подачи от скважины до ввода в здание.

Кессонный колодец обеспечивает доступ и защите насосного оборудования, обеспечивающего подачу воды по магистрали в дом.

Колодец и пластиковый кессон: порядок монтажа

Для размещения насосного оборудования и защиты оголовка скважины от климатических и атмосферных воздействий источник водоснабжения нужно оборудовать смотровым колодцем или кессонной камерой. Можно построить резервуар из сборных ж/б элементов или купить пластиковый кессон.

Последовательность выполнения работ:

1. Подготовить котлован для выбранной конструкции.
2. Основание уплотнить щебеночно-песчаной смесью.
3. Установить опалубку, уложить арматурные сетки и залить бетоном дно резервуара.
4. На подготовленную площадку установить сборный колодец или пластиковую емкость.
5. Сделать гидроизоляцию стен, если монтируется железобетонный резервуар, или утеплить сооружение, если устанавливается пластиковый кессон.
6. Выполнить обратную засыпку грунта в пазухи котлована.
7. Выпускной патрубок перекачивающей установки соединить с подающей магистралью.
8. Подключить электропитание.

Выбор насоса

Мощность насоса напрямую зависит от количества проживающих жильцов в конкретном строении.

Для выбора скважинного насоса необходима следующая информация:

• глубина бурового колодца;
• диаметр выработки;
• статический уровень и динамический уровень воды в скважине;
• дебит скважины;
• расстояние от источника до ввода в здание;
• высота дома (этажность);
• характеристики местной электросети.

Основные данные можно взять из паспорта скважины.

Стандартные насосы рассчитаны на установку в скважинах диаметром 74 и 100 мм. Расстояние до поверхности земли равно глубине погружения агрегата. Верхний уровень водозабора можно посчитать, перемножив число этажей в доме на 3. По нормам требуемое давление в системе водоснабжения составляет 1,5-3, 0 атм. 1 атмосфера равна 10 м водяного столба.

На основании проведенных расчетов можно сделать вывод, что нужен агрегат производительностью 3,5 м³/ч, способный создать давление в системе до 3,0 атм и поднять воду на высоту до 100 м.

Прокладка труб наружного водопровода

При прокладке магистрали водопровода учитывается как уровень промерзания грунта, так и уровень грунтовых вод.

Для прокладки подающей магистрали к жилому зданию в соответствии со схемой наружного водоснабжения нужно выполнить следующие работы:

• провести геодезическую выноску трассы на местность;
• обозначить возможные точки пересечения линии с подземными коммуникациями;
• подготовить песок, трубы, соединительные детали;
• вырыть траншею;
• смонтировать и уложить секции магистрали на подготовленное песчаное основание высотой 100 мм;
• подключить напорную магистраль к вводному крану внутри здания;
• засыпать яму и спланировать участок.

Дно траншеи должно располагаться на 40 см ниже уровня промерзания грунта, ширина траншеи должна быть на 50 см больше наружного диаметра используемых труб.

Это интересно: Что делать, если затопили соседи сверху — последовательность действий, в том числе со страховкой

Адаптер для скважины

Лучшими способом, как благоустроить скважину, является использование павильона или кессона. Именно эти сооружения способны надежнее всего защитить источник водоснабжения. Недостатком этих решений является их дороговизна. Если ставится задача обустройства скважины на участке солидного коттеджа, подобные траты являются вполне объяснимыми. Иное дело, когда скважина обеспечивает нужды небольшого сельского дома или дачи. Как правило, владельцы подобных строений не могут похвалиться огромными средствами.

Бюджетным вариантом устройства скважины на участке является скважинный адаптер. Он дает возможность коммутировать подающую трубу напрямую с обсадной трубой скважины. Это позволяет исключить применение кессона. Есть и неудобство: в случае возникновения потребности в ремонте адаптер нуждается в раскапывании (его во время монтажа укладывают в траншею). Как показывает практика, этот надежный элемент довольно редко выходит из строя.

В состав скважинного адаптера входит два основных блока:

1. Наружный. Располагается по внешней стороне обсадной трубы. Его назначение – обеспечить коммутацию с водопроводом, подающим жидкость в дом.
2. Внутренний. Служит для подключения трубы от помпы.

Наружный и внутренний блок обладают радиусной конфигурацией, которая повторяет очертания ствола. Для коммутации элементов между собой применяют парный герметичный уплотнитель. Чтобы обустроить скважину своими руками, необходимо установить адаптер ниже глубины промерзания почвы.

По ходу монтажа необходимо четко выполнять следующие этапы:

• Обсадную трубы необходимо вывести так, чтобы ее конец оказался на небольшой высоте над уровнем земли.
• Для защиты обсады от загрязнений верхний край оформляется крышкой с отверстием для питающего погружную помпу электрического кабеля.
• Зимой в случае значительного понижения температуры возникает реальная угроза проникновения холода внутрь скважины: он начинает двигаться по обсадной трубе. В регионах с суровыми зимами (где мороз достигает -20 градусов) практикуют дополнительное утепление скважины. Для этого ее на зиму укрывают еловыми ветками, сеном, соломой и другими натуральными материалами.

Данный вариант, как обустроить скважину своими руками, превосходит использование кессона своей дешевизной. К слабым сторонам применения адаптера можно отнести сложность обслуживания, риск механических повреждений электрической проводки и не очень надёжное крепление насоса. В этом случае вместо традиционного троса применяют непосредственную фиксацию на водопроводной трубе. Используемое оборудование может быть размещено исключительно внутри дома. Перед тем, как оборудовать скважину своими руками с помощью адаптера, необходимо обзавестись специальным ключом с длинной насадкой. Чтобы реализовать процесс, потребуется определенный технический опыт и аккуратность.

Подбор оборудования

Выбор оборудование для обустройства вашей будущей скважины – один из важнейших этапов, так как именно от правильного выбора будет зависеть качество и срок ее работы

Наиболее важное оборудование, на выбор которого следует обратить внимание, это: насос, кессон, оголовок для скважины и гидроаккумулятор

Кессон или адаптер

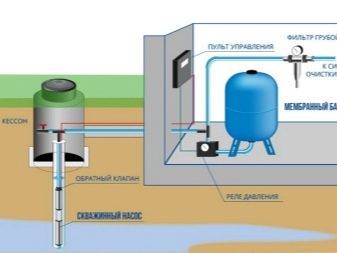

Принцип обустройства с кессоном или адаптером

Кессон можно назвать основным элементом конструкции будущей скважины. Внешне он напоминает емкость похожую на бочку и применяется для защиты оборудования от грунтовых вод и замерзания

Внутри кессона можно расположить все необходимое компоненты для автоматического водоснабжения (реле давления, мембранный бак, манометр, различные фильтры очистки воды и пр.), таким образом освободить помещение дома от лишнего оборудования.

Изготавливается кессон из металла либо пластика. Главное условие, чтобы он не был подвержен коррозии. Размеры кессона обычно составляют: 1 метр в диаметре и 2 метра в высоту.

Кроме  кессона можно также использовать адаптер. Он более дешевый и имеет свои особенности. Давайте ниже рассмотрим, что выбрать кессон или адаптер и какие у каждого из них преимущества.

Кессон:

1. Все дополнительное оборудование можно разместить внутри кессона.
2. Лучше подходит для холодного климата.
3. Долговечно и надежно.
4. Быстрый доступ к насосу и другому оборудованию.

Адаптер:

1. Для его установки не нужно дополнительно рыть яму .
2. Быстрый монтаж.
3. Экономично.

Выбирать кессон или адаптер также следует из типа скважины

К примеру, если у вас скважина на песке, многие специалисты советует обратить внимание на адаптер, так как использование кессона не всегда выгодно из-за небольшого срока службы такой скважины

Насосные агрегаты

Одним из ключевых элементов всей системы является насос. Принципиально можно выделить три типа:

1. Поверхностный насос. Подходит только, если динамический уровень воды в скважине не будет опускаться ниже 7 метров от земли.
2. Погружной вибрационный насос. Бюджетное решение, редко используется именно для системы водоснабжения, так как обладает малой производительностью, кроме того может разрушать стенки скважины.
3. Центробежные скважинные насосы. Профильное оборудование для систем водоснабжения из скважины.

Скважинные насосы широко представлены на рынке большим обилием производителей, на любой вкус и кошелек. Подбор характеристик насоса происходит по параметрам скважины и непосредственно вашей системы водотеплоснабжения.

Гидроаккумулятор и реле

Ключевой функцией этого оборудования является поддержание постоянного давления в системе и накопление воды. Гидроаккумулятор и реле давления контролируют работу насоса, когда вода в баке заканчивается, в нем падает давление, что отлавливает реле и запускает насос, соответственно после наполнения бака, реле отключает насос. Кроме всего, гидроаккумулятор защищает водопроводное оборудование от гидроудара.

По внешнему виду гидроаккумулятор похож на бак, выполненный в овальной форме. Его объем в зависимости от целей может колебаться от 10 до 1000 литров. Если у вас небольшой загородный дом или дача, объема 100 литров будет вполне достаточно.

Гидроаккумулятор – аккумулирует, реле – управляет, манометр – отображает

Оголовок для скважины

Для обустройства скважины также устанавливается оголовок. Основным его предназначением является защита скважины от попадания в нее различного мусора и талых вод. Другими словами оголовок выполняет функцию герметизации.

Оголовок
