Обзор водяного насоса “Гном”: устройство, характеристики и особенности эксплуатации

Виды

Все насосы «Гном» выпускаются в четырех разновидностях:

• Бытовые. Погружной прибор, который характеризуются средним уровнем мощности и производительности. В основном, применяются в домашних условиях для выкачивания грязной воды. Их производительность не превышает 10-25 м3/час.
• Высоконапорные. Относятся к категории промышленных механизмов, так как отличаются внушительной производительностью, которая может достигать 50 м3/час. Мощность таких моделей составляет до 45 кВт.
• Взрывозащищенные. Профессиональные устройства, которые отмечаются маркировкой ЕХ. Активно применяются в промышленном производстве и на больших объектах. По сравнению с грязевым экземпляром, характеризуется более высокой стоимостью и мощностью.
• Самоохлаждаемые. Используются не только при полном, но и при частичном погружении. Такой дренажный агрегат оснащен специальной охлаждающей рубашкой, которая отвечает за уровень охлаждения в процессе откачки грязи либо другой водяной жидкости. Технические характеристики данного прибора позволяют эксплуатировать его в тех местах, где нет возможности погрузить изделие в воду.

Стоит отметить, что все виды насосов «Гном» отличаются предельно простой и быстрой разборкой основных узлов. Эта особенность делает процесс чистки и ремонта максимально легким и доступным. В щите подшипника расположена специальная пробка, в которую заливается масло. Производитель рекомендует тщательно следить за качеством и уровнем используемого масла, так как от этого во многом зависит полноценная функциональность данных механизмов. Его своевременный долив и замена позволит прибору во время всего периода эксплуатации сохранять свое отменное рабочее состояние.

Устройствами, которые могут эксплуатироваться не только по отдельности, но и совместно с другими агрегатами, являются насосы «Гном» 25/20. Они представляют собой переносную систему погружного типа с наличием электродвигателя. Герметичность внутренней части электродвигателя обеспечивает узел, на котором расположено торцовое уплотнение. Такие модели используются для выкачивания грунтовых вод, осушения канав, болот, подвальных помещений, а также являются неотъемлемой техникой на строительных объектах и опасном производстве.

Достаточно актуальным остается вибрационный тип насосов «Гном». По отношению к другим вариантам такие приборы считаются значительно экономнее в плане энергопотребления и отличаются доступной ценовой политикой. Их ассортимент позволяет выбрать оптимальный вариант, который будет максимально соответствовать предъявленным требованиям.

Широким спросом пользуется фекальный тип насосов «Гном», который применяется не только для откачивания фекальных стоков, но и при поливе в сельском хозяйстве либо для выкачки воды из бассейнов. Данные агрегаты характеризуются повышенной устойчивостью к негативным факторам воздействия и прекрасно сохраняют свои первозданные качества на протяжении всего периода эксплуатации.

Перекачивание водяных смесей с высокой плотностью твердых частиц, уровень которых составляет около 2500 кг/м3, способен обеспечить шламовый насос «Гном». Технические характеристики данных моделей полностью этому способствуют.

Диагностика неисправностей и их устранение

Прежде чем приступать к разбору насоса и его ремонту необходимо правильно определить, что именно стало причиной поломки. Рассмотрим наиболее часто встречающиеся симптомы, возникающие при неисправности насосов «Гном»:

Электронасос не запускается

Возможные причины и методы их устранения:

1. Заклинило рабочее колесо.
2. Неисправен конденсатор в цепи электропитания.
3. Обрыв электрической цепи, подгорание контактов.
4. Перегорела обмотка статора.
5. Выход из строя электродвигателя.
6. Заклинивание подшипника двигателя.
7. Отсутствие напряжения в сети или перерыв в подаче электроэнергии.

Убедившись в отсутствии проблем с электроснабжением, необходимо отключить насос «Гном» от электросети и произвести его разборку для выявления причины, по которой он не запускается. Осмотреть подшипники, рабочее колесо, оценить состояние обмоток электродвигателя.

Если насос работал длительное время, а затем отключился и не запускается, то перед тем как достать агрегат из воды и начать ремонтные работы, необходимо дождаться его полного остывания

Двигатель работает, но насос не качает воду

Двигатель насоса «Гном» работает, но при этом он не качает воду. Звук работающего двигателя может быть более слабым, неравномерным. Возможные причины:

1. Забита сетка-фильтр или выходной патрубок.
2. Двигатель работает с недостаточной мощностью.
3. Износ подшипников и снижение оборотов электродвигателя.
4. Отсутствует перекачиваемая жидкость или она стала слишком вязкой и плотной.
5. Повреждение линии водоподачи (труб, шлангов).

В этом случае требуется убедиться, что отсутствует повреждение труб и шлангов, в водоисточнике имеется вода. Если всё в порядке, то необходимо отключить оборудование от электросети и осмотреть входной фильтр и выходной патрубок. При необходимости произвести их очистку и попробовать запустить насос. При износе подшипников потребуется их замена (см.ниже).

Насос запускается и сразу отключается

При запуске насос «Гном» несколько секунд работает, а затем самопроизвольно отключается. Это может быть симптомом следующих неисправностей:

1. Выход из строя поплавкового выключателя.
2. Короткое замыкание в цепи электромотора.
3. Насос перегрелся и сработал термопредохранитель.
4. Крайне низкое напряжение в электросети.
5. Блокировка рабочего колеса.
6. Жидкость, в которую погружён насос не соответствует его рабочим диапазонам (слишком горячая, вязкая, с большой плотностью и пр.)

В этом случае необходимо отключить электронасос «Гном» от сети и повторить попытку включения через 30-90 минут, предварительно убедившись в наличии необходимого напряжения в электросети. Этого времени достаточно, чтобы перегретый насос остыл. Если остановка насоса повторяется, то его надо достать и разобрать для выявления и устранения неисправности.

Использование автомата для защиты электродвигателя рекомендуется заводом-изготовителем и позволяет защитить насос «Гном» от замыкания и перепадов напряжения

Насос работает, но напор маленький

Насос «Гном» качает воду, но напор воды при этом значительно ниже, чем был раньше. Возможные причины:

1. Течь на линии водоподачи (шланги, трубы).
2. Низкое напряжение в электросети.
3. Загрязнение рабочего колеса и недостаточная скорость его вращения.
4. Неправильное направление вращения рабочего колеса.
5. Большой зазор между колесом и подвижным диском.
6. Износ рабочего колеса.

Если низкий напор не является следствием низкого напряжения в сети или течи на линии, то насос следует отключить от электропитания, извлечь из перекачиваемой жидкости и разобрать для осмотра и проведения ремонтных работ.

При износе рабочего колеса производится его замена. При засорении или неправильной установке после самостоятельной сборки, следует разобрать агрегат, прочистить и установить колесо в правильное положение.

1 Правила эксплуатации центробежных насосов

Благодаря надежности центробежных устройств потребность в ремонте и техническом обслуживании возникает редко. Поломки возникают из-за не соблюдений правил обслуживания. К таким правилам относятся:

• аппарат эксплуатируется только с жидкостью. Сухой ход изнашивает уплотнение вала;
• отсутствие простоев механизма. При отсутствии потребности в работе аппарата, его необходимо запустить один раз в месяц. При длительном простое вал окисляется;
• агрегат используется при плюсовой температуре. Работа при морозе приводит к замораживанию жидкости и поломке агрегата;
• эксплуатация в паспортном режиме. Работа происходит при средней подаче не превышая максимального показателя КПД;
• своевременное обслуживание сальников. При отсутствии смазки вал аппарата выходит из строя.

к меню

2.1 Ремонт и профилактика поломок центробежных насосов

Любой центробежный насос требует внимательности и тщательности при ремонте по причине сложности конструкции. Основное правило ремонта — это отключение аппарата от сети перед началом работы. Этапы ремонта центробежных насосов состоят из таких пунктов:

Профессиональный ремонт промышленного центробежного насоса

• перед тем как отремонтировать прибор, его необходимо разобрать. Разборка осуществляется со снятия корпуса устройства. После разборки центробежного насоса своими руками его необходимо осмотреть;
• осмотр и замер зазоров уплотнительных частей и ротора агрегата;
• замена подшипников;
• проверяется вал на наличие шероховатостей и трещин. При выявлении его меняют;
• замер корпуса на наличие отклонение от нормы;

Такие мероприятия проводятся для поддержания аппарата в хорошем состоянии, поэтому частота таких ремонтов составляет раз в 4500 часов.

Для глобального ремонта при эксплуатировании 26000 часов необходимо производить такие манипуляции:

• смена вала;
• смена уплотнительных колец, втулок;
• замена секционных частей устройства;
• испытание на гидравлику.

Ремонт центробежных насосов и их техническое обслуживание задача сложная, поэтому при его выполнении возникают проблемы. К таким сложностям относятся:

• снимание муфты. Для выполнения процедуры необходимо прибегнуть к помощи съемника;
• снимание фланца нажимного;
• снимание вкладышей;
• разбор подшипников;
• съем рабочих колес.

Шлифовка рабочего колеса центробежного насоса

После ремонтных работ и замены необходимых деталей необходимо собрать аппарат. Последовательность сборки такова:

1. Проверка и подготовка деталей, которые будут устанавливаться.
2. Подгонка деталей к местам их размещения.
3. Шлифовка и притирка мест размещения сменных частей.
4. При использовании диаметрического ключа и соблюдении силы винтовые крепления затягиваются.
5. На валу происходит сборка рабочего колеса, соблюдая осевой зазор.
6. При соблюдении перпендикулярности к торцевой стороне устанавливается разгрузочный диск.

После ремонтных работ механизм испытывается на специализированном стенде. Испытания состоят из нескольких пунктов:

• кратковременный пуск и остановка;
• прогрев устройства;
• испытание рабочего режима.

При кратковременном запуске, длящемся около трех минут проверяют смазку подшипников, правильность показания приборов и правильность вращения ротора.

Прогреваются аппараты, предназначенные для работы с горячими жидкостями.

При испытании рабочего режима включают электродвигатель, открывают задвижку по достижению всей частоты вращения, устройство обкатывают на протяжении двух часов.

Для долгой службы свой агрегат необходимо периодически отдавать на плановый ремонт или же самому делать его. Это мероприятие повлечет уменьшение количества поломок. А производя своевременный ремонт, устройство прослужит длительное время.

Источники

• http://sovet-ingenera.com/vodosnab/nasosy/remont-nasosa-gnom.html
• http://NasosovNet.ru/repair/remont-tsentrobezhnogo-nasosa.html

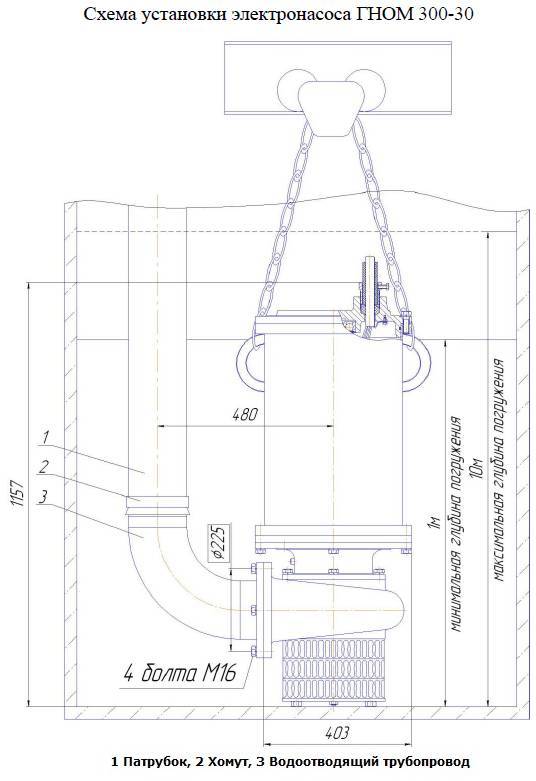

Как выбрать и установить насос Гном?

Назначение насосов Гном

Электронасосы центробежные погружные типа Гном предназначены для откачивания загрязненных вод температурой до 35ºС (исполнение Ex взрывозащищенные – до 40 ºС, исполнение Тр – до 60 ºС), плотностью до 1100 кг/м3, при содержании твердых механических примесей до 10 % по массе с плотностью твердых частиц не более 2500 кг/м3 и максимальным размером до 5 мм.

Электронасосы выпускаются в однофазном исполнении на напряжение 220 В и в трехфазном исполнении на напряжение 380 В частотой 50 Гц.

Электронасос Гном 16-16Ex — взрывозащищенный — маркировка взрывозащиты по ГОСТ Р МЭК 60079-0-2011 — 1Ех d IIС Т5 Gb — группа II, подгруппа IIC (применение во взрывоопасных газовых средах в помещениях и наружных установках, кроме шахт, опасных по рудничному газу (метану), уровень взрывозащиты Gb — «высокий», температурный класс – Т5 (100 °С) по ГОСТ Р МЭК 60079-0-2011, вид взрывозащиты «d» — взрывонепроницаемая оболочка по ГОСТ Р МЭК 60079-1-2008. Электронасос Гном 16-16Ex допускается эксплуатировать во взрывоопасной зоне класса 1 (зона, в которой существует вероятность присутствия взрывоопасной газовой смеси в нормальных условиях эксплуатации). Остальные марки электронасосов ГНОМ не предназначены для эксплуатации во взрывоопасных и пожароопасных помещениях.

Климатическое исполнение У* ГОСТ 15150-69. Режим работы продолжительный.

Конструкция насосов ГНОМ

Электронасос представляет собой переносной моноблок, состоящий из погружного асинхронного двигателя и центробежного одноступенчатого насоса.

Электродвигатели имеют сухую обмотку.

Конструкции электронасосов имеют открытые и закрытые рабочие колеса.

Уплотнение рабочих колес по торцу и ступице обеспечивается регулируемой диафрагмой или армированным резиновым кольцом.

Нижний подшипник установлен в корпусе на клею. Герметизация двигателя осуществляется торцовым уплотнением, манжетой и разделительной масляной камерой.

Масло заливается через резьбовое отверстие в нижней части корпуса. Отверстие закрывается пробкой с резиновым кольцом. В крышке имеется технологическое отверстие, закрытое пробкой.

Применение насосов Гном

для перекачивания чистых и загрязнённых жидкостей (воды) в структурах ЖКХ, водоснабжении и других отраслях для перекачивания горячей (чистой и загрязнённой) воды при аварийных ситуациях ЖКХ и водоснабжении в системах дренажа и водозабора для перекачивания дренажных стоков(вода с примесью нефтепродуктов) на нефтеперерабатывающих предприятиях для бытового использования: полив, водоснабжение, перекачивание канализационных стоков

Характеристики насосов ГНОМ :

Марки	Подача (номин.), м³/ч	Напор, м	Мощность двигателя, кВт	Частота вращения, об/мин	Частота вращения, c˜¹	КПД электронасоса, %	Ток, А	Напряжение сети, В	Кол-во фаз	Масса, кг
Гном 10-10 Ex новинка	10	10	1.1	3000	50	2.8	380	3	33
Гном 16-16 Ex новинка	16	16	2.2	3000	50	40	3.5	380	3	38
Гном 25-20 Ex новинка	25	20	3.0	3000	50	6.6	380	3	51
Гном 6-10	6	10	0.6	3000	50	30	3	220	1	15
Гном 6-10Д	6	10	0.6	3000	50	30	3	220	1	15
Гном 10-6	10	6	0.6	3000	50	30	3	220	1	15
Гном 10-6Д	10	6	0.6	3000	50	30	3	220	1	15
Гном 10-10	10	10	0.75	3000	50	30	2	380	3	15
Гном 10-10Д	10	10	1.1	3000	50	30	8	220	1	16
Гном 10-10Тр	10	10	1.1	3000	50	30	2	380	3	16
Гном 16-16	16	16	2.2	3000	50	30	11	220	1	28
Гном 16-16Д	16	16	2.2	3000	50	30	11	220	1	28
Гном 16-16	16	16	2.2	3000	50	40	3.5	380	3	24
Гном 16-16Тр	16	16	2.2	3000	50	40	3.5	380	3	24
Гном 25-20	25	20	3	3000	50	46	6.1	380	3	31.8
Гном 25-20Тр	25	20	3	3000	50	46	6.1	380	3	31.8
Гном 40-25	40	25	5.5	3000	50	50	11	380	3	59
Гном 40-25Тр	40	25	5.5	3000	50	50	11	380	3	59
Гном 50-25	50	25	7.5	3000	50	50	16	380	3	72
Гном 50-25 Тр	50	25	7.5	3000	50	50	16	380	3	76
Гном 53-10	53	10	4	1500	25	50	8.5	380	3	63
Гном 53-10 Тр	53	10	4	1500	25	50	8.5	380	3	63
Гном 100-25	100	25	11	3000	50	50	21	380	3	112
Гном 100-25 Тр	100	25	11	3000	50	50	21	380	3	120
1 Гном 6-10Д	6	10	0.6	3000	50	30	3	220	1	10
1 Гном 10-6Д	10	6	0.6	3000	50	30	3	220	1	10
1 Гном 10-10	10	10	1	3000	50	30	2	380	3	10.5
1 Гном 10-10Д	10	10	1	3000	50	30	8	220	1	11
Мини Гном 7-7	7	7	0.6	3000	50	30	3	220	1	15
Мини Гном 7-7Д	7	7	0.6	3000	50	30	3	220	1	15

УСЛОВНОЕ ОБОЗНАЧЕНИЕ Например Гном 16-16 Ех, ТУ 3631-065-00217975-2012 , где

Гном – торговое наименование 16 – номинальная подача, м3/ч; 16 – номинальный напор, м; Ex – взрывозащищенное исполнение. Например Мини Гном 7-7Д 220В ТУ 3631-025-05747979-2003, где : Мини — модификация, Мини — насосы на малые напоры/подачи, 1 — пластиковый корпус насоса Гном – торговое наименование 7 – номинальная подача, м3/ч; 7 – номинальный напор, м; Д – с поплавковым выключателем (с датчиком уровня), без обозначения – без поплавкового выключателя (без датчика уровня); Тр – для воды температурой до 60 ºС , без обозначения – для воды температурой до 35 ºС; 380В – номинальное напряжение, В.

Обзор производителей и модельного ряда

Производством погружных насосов «Гном» на сегодняшний день занимаются три российских завода — «Одинцовский насосный завод», МНЗ №1 и «Ливгидромаш», и один белорусский -«Полесьеэлектромаш».

Наиболее качественным считается оборудование «Одинцовского насосного завода». Агрегаты этого выпуска отличаются высоким качеством сборки и низким процентом брака. К минусам указанной продукции можно отнести высокую стоимость насосов в сравнении с аналогами и дорогостоящий ремонт.

Насосы, произведённые МНЗ №1, отличаются более низкой стоимостью, но имеют ряд недостатков: низкое качество сборки, изготовление некоторых ведущих деталей из пластмассы, высокая чувствительность к колебаниям электросети.

Продукция «Полесьеэлектромаш» и «Ливгидромаш» встречается на российском рынке нечасто, но специалисты сходятся во мнении, что данное оборудование отвечает высоким требованиям.

Разнообразие модельного ряда электронасосов «Гном» без труда позволит подобрать оптимальное оборудование для нужд потребителя. Все существующие модели условно можно разделить на четыре группы:

1. Бытовые насосы. Используются для откачки грязной воды в частных домохозяйствах. К данной группе относят насосы серии Мини — Гном 7-7 и 7-7Д, а также модели с производительностью до 16 м3/ч. Когда речь идёт о покупке насоса для бытовых нужд, то имеется в виду оборудование именно этой группы.
2. Мощные насосы. Применяются в промышленности, строительстве, коммунальном хозяйстве. Производительность — от 25 до 600 м3/ч. Этими насосами можно управлять при помощи станции управления, которая приобретается отдельно и устанавливается специалистами-монтажниками.
3. Взрывозащищённые насосы. Задействованы в нефтегазовой промышленности, энергетике и на химических производствах. Насосы способны перекачивать взрывоопасные жидкости. Стоимость такого оборудования очень высокая.
4. Самоохлаждаемые насосы.  Эксплуатируются как при полном, так и при частичном погружении. Особенность этих насосов — наличие особой конструкции корпуса, который называется «охлаждающей рубашкой».

Наибольшее распространение получили модели Гном 10-10 и 10-10Д, выпускаемые для работы от однофазной электросети и используемые в сфере частного строительства, на дачах и загородных участках.

Особенности

Производство наносов «Гном» осуществляется в России. Данное оборудование характеризуется широкой функциональностью, износостойкостью и простотой эксплуатации. Каждый такой агрегат предназначен для выкачивания как чистой, так и загрязненной жидкости. Что касается откачки фекальных стоков, то для этой цели предусмотрены специальные модели с индивидуальными техническими характеристиками.

К основным преимуществам насосов «Гном» относятся:

• большой ассортимент;
• отменное качество;
• износостойкость;
• легкость ремонта и обслуживания;
• долговечность;
• доступная стоимость.

Каждый насос «Гном» предназначен для полного либо частичного погружения в жидкость. Эти приборы функционируют по центробежному принципу, выполнены в удлиненной форме с вертикально установленным типом узлов во внутренней части корпуса. Процесс откачивания жидкостей осуществляется под воздействием центробежных сил, возникающих при работе двигателя.

Насосы «Гном» имеют такие технические особенности:

• уровень производительности в зависимости от типа агрегата может находиться в пределах 7-600 м3/час;
• допустимая температура жидкости при откачивании может достигать +60 градусов;
• концентрация примесей может быть до 10%;

• напор откачиваемой жидкости находится на уровне 7-25 м;
• мощность механизма для каждого экземпляра индивидуальна, ее максимальный показатель – 11 кВт;
• масса приборов находится в пределах 112 кг;
• вал и рабочее колесо прибора выполнены из прочной стали, а отвод – из высококачественного пластика.

Производитель утверждает, что все эти особенности позволяют использовать насосы «Гном» для решения самых разных задач как в бытовых условиях, так и на больших предприятиях.

В основном, они используются для таких целей, как:

• осушение подвальных помещений, затопленных при паводке;
• осушение котлованов;
• перекачивание жидкости на заводах и предприятиях;
• орошение в сельской отрасли;
• выкачивание стоков от разных систем и электротехники;
• нейтрализация последствий аварий.

Конструкция насосов «Гном» изготовлена из двух частей – насосного и двигательного отдела, которые гармонично объединены в один блок. Охлаждается двигатель непосредственно при перекачивании жидкости, а его герметичность на валу обеспечивает торцевой уплотнитель. Внутрь залито масло, которое охлаждает и смазывает подшипники прибора, обеспечивая их полноценное рабочее состояние.

Необходимо помнить, что непосредственно перед включением агрегат должен находиться в жидкости на уровне не менее 50 см. После запуска устройства выкачиваемая жидкость через дополнительную сетку всасывается вовнутрь корпуса, откуда под давлением выталкивается из насосного отделения.

Общие сведения о насосах «Гном»

Насосы «Гном» для перекачки чистой и грязной воды очень часто используются дачниками и владельцами загородных домов. Это надёжные и долговечные электронасосы, не требующие сложного и дорогостоящего обслуживания.

Под этой маркой выпускаются центробежные погружные насосы, обладающие различными техническими характеристиками:

• производительность от 7 до 200 м3/час;
• номинальный напор от 7 до 50 м;
• мощность электродвигателя от 0,6 до 21 кВт.

В быту наиболее часто используют модели «Мини Гном», «Гном 16-16Т», «Гном 10-10Т» и «Гном 20-25», поэтому далее будем вести речь именно об этих бытовых электронасосах. Эти модели отличаются небольшими размерами, а их масса составляет от 10 до 32 кг.

Большинство насосов «Гном» оснащены поплавковыми выключателями с устройствами, выполняющими функции датчика уровня воды — насос автоматически отключается при снижении уровня

Переносные центробежные насосы «Гном» имеют моноблочную конструкцию и используются для перекачки чистой и грязной воды, имеющей плотность до 1100 кг/м3 и содержащей твердые механические частицы размером до 5мм в количестве, не превышающим 10%. Максимальная плотность твёрдых частиц — 2500 кг/м3.

Насосы используются для подачи воды из открытых водоёмов, скважин, колодцев. Применяются для осушения котлованов и траншей, для полива с/х культур, откачки грунтовых вод из затопленных помещений. Температура перекачиваемой воды для обычных моделей — до 35º С, моделей «Т» — до 60º С.

Электродвигатель насоса «Гном» оснащён термопредохранителем, который отключает агрегат при возникновении перегрева, возобновить работу насоса можно только после его полного остывания

Центробежные погружные насосы «Гном» имеют несложную конструкцию и состоят из следующих основных частей:

1. Электродвигатель, который включает в себя статор, подшипниковый щит и ротор.
2. Насосный узел, с рабочим колесом, расположенным на валу ротора, с заборной сеткой и отводом.
3. Система уплотнений для защиты от попадания воды.
4. Корпус из металла, чугуна или пластика.
5. Кабель для электропитания.

Охлаждение электродвигателя осуществляется за счёт внешней среды и масла, которое находится в специальной масляной камере электродвигателя. Масло также выполняет функцию смазывания трущихся деталей. Скорость вращения ротора и рабочего колеса составляет 3000 оборотов в минуту. При вращении образуется центробежная сила, которая выталкивает воду через напорный патрубок.

Вода поступает внутрь насоса через сетку-фильтр, которая задерживает крупные частицы. Затем вода по каналам перемещается в отвод, из которого поступает в отводный патрубок. Запуск электронасоса осуществляется пусковым аппаратом, который соединен со шнуром питания. Электронасосы «Гном» имеют конденсатор и автомат-выключатель, защищающий электромотор от перегрузки.

Насосы «Гном» относятся к погружному типу, поэтому их запуск производится только после полного погружения в воду. Исключение — электронасосы «Гном» с «охлаждающей рубашкой». Большинство электронасосов снабжены поплавковым выключателем, который крепится на рукоятке агрегата и обеспечивает минимальную высоту всасывания 15 см.

Электронасоса марки Гном выпускаются для откачки загрязненной воды из котлованов, подвалов, колодцев и т.д. В линейке оборудования следует подобрать вариант, предназначенный для транспортировки воды с конкретным содержанием включений

Распространенной причиной, по которой насос не включается, является повреждение кабеля. Целостность его изоляции следует проверять каждый раз перед погружение и после извлечения агрегата

При перекачивании жидкости с минерализацией выше, чем допускается производителем машины, возможно попадание песка в крыльчатку и образование твердых наростов, из-за которых насосная часть перестает работать

Дважды в месяц и через каждые 200 часов работы отработанное масло, залитое в масляную камеру, следует менять. При обнаружении в нем воды агрегат надо сразу отнести в мастерскую

Если насос не качает или поставляет слишком мало воды, надо прочистить проточную часть. После работы в грязной среде агрегат надо запустить для прокачки чистой воды на некоторое время

Для автоматизации циклов включения и выключения перекачивающего жидкость агрегата желательно использовать блок автоматики, который заодно предотвращает перегрев насоса

За техническим состояние поплавкового выключателя, если им оснащен агрегат, необходимо регулярно следить. Если он не сработает, возникает вероятность перегорания мотора

Насосные агрегаты с логотипом Гном подбирают с запасом по объему перекачиваемой воды (первая цифра) и по высоте напора (вторая цифра). Запас должен быть около 10 %

Технические характеристики и маркировка

Электронасосы под брендом “Гном” выпускают российские и белорусские производители. Насосы линейки “Гном” относятся к классу одноступенчатых вертикальных погружных насосов моноблочной конструкции.

Они предназначены для откачки дренажных и грунтовых вод, содержащих по массе не более 10% твёрдых механических частиц, плотность которых не превышает 2,5 тыс.кг/м3.

Допускается перекачка фракций не более 5 мм. Температура откачиваемой жидкости – до +35 ºС, а для моделей с маркировкой “Тр” – до +60 ºС. Применяется агрегат в быту, промышленности, сфере ЖКХ, сельском хозяйстве.

Подробнее устройство и особенности дренажных насосов рассмотрены в другой нашей статье.

Корпус погружного электронасоса выполнен из пластика, чугуна или из стали. Рабочие колеса и кожух двигателя изготовлены из чугуна.

Оборудование выпускается с разными типами двигателя, в зависимости от которых определяется возможность питаться от электросети бытовой категории  с напряжением 220 В или от трехфазной промышленной с напряжением 380 В и частотой 50 Гц.

Производители центробежных насосов Гном предлагают широкую линейку продукции с разными техническими характеристиками, благодаря чему можно подобрать модель с необходимыми параметрами

В комплектацию электронасоса входит: шнур питания длиной 10 м для трехфазной или шнур и пусковое устройство для однофазной электросети. Большинство производителей за отдельную плату и по требованию покупателя включают в комплект автомат для защиты мотора работающего от сети 380 В.

Такие технические характеристика, как мощность, параметры энергопитания, производительность (скорость перекачки), максимальный напор, а также размеры и масса оборудования зависят от конкретной модели.

Сравнить технические характеристики моделей насосов “Гном” вы можете, используя таблицу:

Технические характеристики насосов указаны на номинальном режиме и могут отличаться не более чем на десять процентов для показателей напора и не более трёх процентов для КПД

Все насосы, выпускаемые под брендом “Гном” имеют маркировку. Зная, что скрывается за цифрами и обозначениями, можно легко понять какими характеристиками и особенностями обладает насос.

Само слово “Гном” является аббревиатурой и расшифровывается так:

Г – грязная вода;

Н – насос;

О – одноступенчатый;

М – моноблочный.

Первая цифра в маркировке обозначает производительность в м3/час, вторая – напор в метрах. Например, “Гном 10-10 Тр” – это насос, имеющий производительность 10 м3/час и напор 10 м.

Обозначение “Тр” говорит о том, что данное оборудование может перекачивать воду температурой до +60 С. Буква “Д” обозначает, что оборудование оснащено поплавковым выключателем (датчиком уровня).

Главное преимущество серии насосов Гном – простота конструкции. Разобрать для прочистки и собрать агрегат без проблем можно своими руками

Насосы маркированные аббревиатурой “Ех” относятся к группе взрывозащищённых. Такие агрегаты способны осуществлять откачку воды с примесями нефтепродуктов, в составе которых содержится не более 3% серы.

В аварийных случаях насос можно применять для работы в среде, содержащей до 100% сырых нефтепродуктов.

Галерея изображенийФото из Погружные насосы марки Гном предназначены для перекачки жидких сред с содержанием минеральных включений до 1250 кг/м3 Модификации этой марки используют как для перекачки воды из открытых водоемов, так и для осушения подвалов и котлованов Всасывание воды производится центробежным устройством, расположенным в нижней части корпуса, затем жидкость выталкивается к патрубку с подключенной к нему трубой Модели Гном могут перекачивать жидкости с минеральными частицами размером от 5 до 25 мм. Для того чтобы в систему не попадали более крупные частицы, всасывающую часть защищает фильтр Модели насосов марки ГномСфера применения насосов ГномПринцип работы центробежных агрегатовФильтр погружного насоса Гном

Обслуживание грязевых насосов

Чтобы уберечь прибор от поломок и продлить срок службы, необходимо правильно и своевременно проводить техническое обслуживание. При этом владелец уменьшает риск выполнения дорогостоящего ремонта. Обслуживание своими руками можно провести только в том случае, если нет возможности обратиться в сервисный центр. Такой осмотр должен выполняться каждый месяц. Именно такой срок определяют производители «Гномов».

Операции технического обслуживания:

1. Контроль за уровнем и качеством масла;
2. Проверка возможных перегибов на шланге, деформаций, нарушений изоляции шнура;
3. Проверка наличия видимых дефектов корпуса оборудования;
4. Определение изоляционных свойств кабеля и двигателя, в норме оно составляет 0,5 Ом.

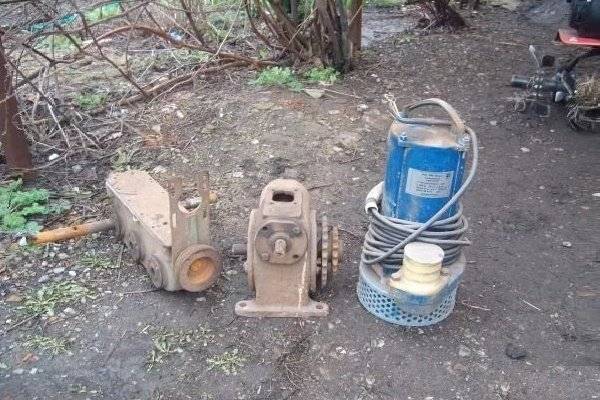

Погружной насос Гном имеет небольшие размеры, поэтому его легко доставать для обслуживания

Масло требуется заливать каждые 250 часов работы. Также его нужно менять, если стали заметны в жидкости другие фракции и вода. Чтобы выполнить замену, агрегат устанавливают ровно и открывают пробку в щите, которая находится на подшипнике. Испорченное масло сливают и заливают новое. Объем полной замены составляет 300 мл.

После того как оборудование использовалось для перекачки загрязненной воды с большим количеством примесей, устройство требуется правильно очистить. Для этого его запускают для перекачки чистой воды на несколько часов. После длительного перерыва в работе потребуется проверить работоспособность колеса. В норме оно поворачивается без усилий.

Дренажный или водяной насос «Гном» считается достаточно популярным оборудованием. На рынке устройство зарекомендовало себя качественным и долговечным. Конечно, многое зависит от производителя. Высоконапорный насос требует правильного ухода, чтобы прибор прослужит долго без поломок.
