Первое тестирование системы

Как только дали отопление, сразу начал тестировать систему

• расход воздуха пока на минимуме — около 100-120 м3/час
• перепад давления в сети отопления на грани чувствительности манометра — 0,1-0,2 Bar.
• без насоса циркуляция через калорифер очень низкая — 90 л/час
• при включенном насосе циркуляция поднялась до — 180-200 л/час
• температура подающей воды — 35-37 °C
• температура обратной воды — 30-31 °C
• температура на улице — около 0 °C
• температура в канале — 23 °C

Тестирование в экстремальных режимах:

• старт системы с перекрытыми кранами, без подачи теплоносителя
  • циркуляции в калорифере нет, он наполнен горячей водой — температура обратки +35 °С
  • Контроллер открывает наружную заслонку и включает вентилятор (скорость — 30% — 100-120 м3/час)
  • температура обратки не меняется, так как нет потока, температура в канале начинает падать
  • через пару минут температура в канале упала до +15 °С (термостат защиты от замораживания настроен на +10)
  • включился электрический подогреватель и через несколько минут вытянул температуру до уставки
  • попробовал такой же эксперимент при высокой скорости вентилятора — 60%. Электрический подогреватель не успел включиться — сработал капиллярный термостат защиты — система обиделась и выключилась
• работа системы без циркуляционного насоса
  • температура обратки +35 °С, система нормально стартует
  • через пару минут температура обратки падает до +25 °С, температура в канале не поднимается выше +18 °С
  • включился электрический подогреватель и через несколько минут вытянул температуру до уставки
• нет электричества и рециркуляции, аварийная остановка системы
  • температура на улице -3 °С
  • температура обратки +37 °С
  • перекрыл краном подачу воды и выключил контроллер (перевел в дежурный режим)
  • заслонка закрывалась примерно 40 сек. Аварии по капиллярному термостату не было (он установлен на +15 °С).
  • включил Контроллер и включил подачу воды.
  • контроллер показал температура обратки +27 °С.

Впечатления после первой ночи эксплуатации:

• ночью система работала с включенным циркуляционным насос (расход воды около 200 л/час) и расходом воздуха около 120 м3/час.
• электрический калорифер не включался (проверяю расход по отдельному счетчику)
• трехходовой клапан открыт не полностью — есть небольшой запас по мощности
• в квартире установлено 5 батарей — на них термоголовки, выставленные в среднее положение. Все батареи были умеренно теплыми
• расход тепла по счетчику отопления за 10 часов — 12 кВт*час включая батареи

Виды калориферов, используемых в вентиляционных системах приточного типа

Выбор подобных устройств для организации приточной вентиляции основывается, как правило, на нескольких основных факторах, в число которых входят производительность, общая площадь помещения, мощность оборудования, а также климатические особенности конкретной местности. С учетом всех перечисленных характеристик применяют следующие виды:

• электрокалориферы для приточной вентиляции – применение данного вида нагревателей считается наиболее экономически оправданным, исходя из того, что электрокалорифер не требует выполнения подводки сложных коммуникаций (достаточно подключить устройство к электроснабжению) и оборудован специальными ТЭНами для максимально эффективного теплообмена, которые преобразовывают энергию электрического типа в тепловую.
• водяные калориферы для приточной вентиляции – их основное назначение заключается в нагреве воздуха в вентиляционных системах с круглым и прямоугольным видом сечения, поэтому они успешно применяются для отопления коттеджей, магазинов, крупных комплексов, складов и помещений, в том числе животноводческих ферм.

Использование электрических калориферов эффективно при площади вентилируемого помещения в пределах 100-150м2. Главными достоинствами подобных калориферов является простота монтажных работ и их общедоступность, а недостатком – высокий уровень энергопотребления.

Водяные калориферы являются довольно практичными, выгодными и надежными устройствами для эффективного обогрева воздуха больших объемов (более 150 м2) и не нуждаются в постоянном или частом обслуживании. Качество их работы полностью зависит от наличия автоматического управления.

При установке в верхней точке с направлением вниз калорифер водяного типа способен быстро и легко выравнивать температуру воздушной массы помещения, благодаря оснащению данного вида теплообменников специальным термостатом. Для более качественного обогрева такие устройства могут объединяться в единую конструкцию.

Система вентиляции на основе водных калориферов функционирует по схеме: поступающий через воздухозаборные сетки внешний воздушный поток, пройдя сквозь жалюзийные решетки, попадает в участок фильтров, в которых проходит процедура непосредственной его очистки от пыли и всевозможных механических включений. После чего очищенный воздух поступает в калорифер для дальнейшего нагрева посредством тепла, отдаваемого магистральной водой.

Среди широкого ассортимента водяных нагревателей особую популярность получили калориферы с применением биметаллического и алюминиевого оребрения элементов.

Классификация

Для создания в здании оптимального микроклимата применяется система калориферного обогрева, то есть принудительного подогрева с помощью оборудования, которое устанавливается в воздушных каналах.

В зависимости от того, какой теплоноситель используется, выделяют 4 типа калориферов:

• Паровые – применяются чаще всего на промышленных предприятиях, где выработка пара предусмотрена технологическими процессами.
• Электрические – этот вариант самый простой в установке (нужен только источник питания для нагрева встроенных ТЭНов), но требует большого расхода электроэнергии. Использование электрокалорифера считается целесообразным только на объектах, площадь которых не превышает 150 м²
• Водяные – этот тип нагревателя работает на основе горячей воды и устанавливается в системах вентиляции с прямоугольным или круглым сечением на площадях свыше 150 м² Данный тип обогрева надёжен, практичен, прост в обслуживании и недорог.

Особенностью нагревателя является то, что состав поступающего с улицы воздушного потока не должен быть липким, волокнистым, содержать твёрдые частицы. Допустимая запылённость — не более 0,5 мг/м³. Минимальная температура забираемого воздуха -20 °C.

При выборе калорифера учитывают следующие факторы:

• площадь помещения;
• погодные условия в данном климатическом поясе;
• мощность вентиляции.

Нагреватель устанавливают во внутренней части вентиляционной шахты, поэтому он должен соответствовать её параметрам (конфигурации и размеру).

Если производительность будет низкой, то прибор не сможет прогреть воздушные массы.

Если нет возможности установить калорифер с нужными параметрами, то последовательно монтируются несколько механизмов, имеющих меньшую мощность.

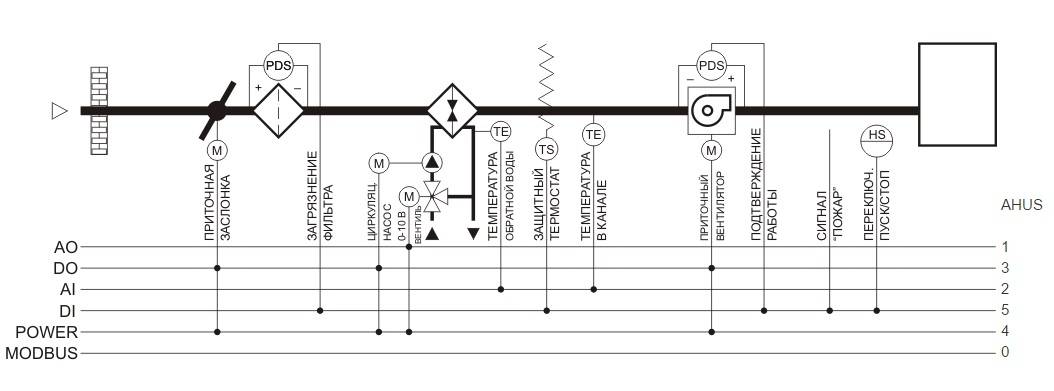

Схема работы

(1)— при t нар. 28°С 70% отн.влажн. или 23.7°С мокр.терм. и t внутр. 22°С

(2)— при t нар. 7°С сух.терм. или 6°С мокр.терм. и 20°С и 40% отн.влаж. внутреннего воздуха

* — 1ф под заказ

** — в зимний период, для установок с водяным калорифером совместная работа теплового насоса и калорифера возможна только при применении незамерзающего теплоносителя, при необходимости требуется указать при заказе.

*** — температура подаваемого теплоносителя должна находиться в диапазоне 90/70 ºС.

• Регулировка скорости;
• Возможность управления через приложение с Вашего смартфона (OS Android, опция).​

Конструкция установки CLIMATE

1. Фильтры EU-4

Страна-производитель ткани: Германия

Тип: кассетные, регенерируемые

2. Вентиляторы

Страна-производитель: Германия

Тип: радиальный, двустороннего всасывания

3. Компрессор фреонового контура

Производитель: Mitsubishi Electric

Тип: роторный.

Гарантированный ресурс: более 80 000 часов, или более 10 лет непрерывной работы

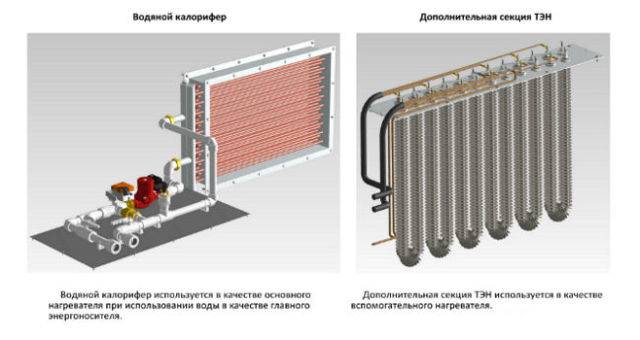

4.Электрический нагреватель

— (стандартная комплектация)

5. Водяной калорифер (комплектация под заказ)

Страна-производитель: Россия

6. Энегроэффективные теплообменники

Страна-производитель: Россия

Тип: оребренные, медно-алюминиевые, шестирядные

7. Автоматика

Страна-производитель: Россия

8. Теплоизолированный корпус системы крепления без потери высоты

Система автоматизированного управления

• Полная самодиагностика при включении;​
• Протоколирование работы установки с записью в энергонезависимую память;​
• Процедура модернизации программного обеспечения;​
• Автоматическое переключение режимов «нагрев/охлаждение» согласно показаниям температурных датчиков и настроек пользователя;
• Наличие сервисного режима-просмотра показаний каждого температурного датчика;
• Регулировка скорости;
• Возможность интеграции в систему диспетчеризации, удаленного управления через локальную сеть «Ethernet»;
• Возможность управления через приложение с Вашего смартфона (OS Android, опция).

Приточно-вытяжные установки с водяным калорифером являются наиболее энергоэффективным вентиляционным оборудованием. Для выполнения всех возложенных на них функций (включая подогрев приточного воздуха) затрачивается минимальное количество электроэнергии. Водяной калорифер (или нагреватель) использует для нагрева приточного воздуха тепловую энергию, поступающую из системы отопления. Подключение калорифера к системе отопления осуществляется через смесительный узел с двух- или трехходовым вентилем. Выбор вентиля определяется особенностями системы теплоснабжения. Водяной калорифер может подключаться как к центральной системе отопления, так и к автономной (в частности, к газовому котлу в собственном доме или коттедже).

Особенно актуальными подобные вентиляционные устройства являются для зданий с ограниченной нагрузкой на электросети. Монтаж установки с водяным нагревателем сложнее и дороже, чем с установки с электрическим калорифером, но затраченные средства быстро окупаются за счет экономии электроэнергии в процессе эксплуатации оборудования.

Дополнительными преимуществами эксплуатации именно этого вентиляционного оборудования являются:

• компактные габариты;
• минимальный уровень шума;
• возможность регулирования скорости вращения вентилятора;
• защита рекуператора от обмерзания.

Комплектация приточно-вытяжной установки с водяным калорифером включает в себя:

• приточный и вытяжной вентиляторы;
• рекуператор;
• калорифер;
• смесительный узел с насосом;
• решетки и фильтры очистки;
• воздуховод;
• системы автоматики.

Выбор приточно-вытяжной установки осуществляется по производительности (куб.м воздуха в час) и мощности нагрева.

Калориферы для приточной вентиляции применяют в тех случаях, когда нужно обеспечить поступление во внутреннее помещение свежего воздуха извне при низких температурах. Летом наладить воздухообмен в жилых домах и на производственных предприятиях достаточно просто: при установке приточного вентилятора нужно только рассчитать его мощность для конкретной площади. Если же воздух снаружи холодный, то его прямое поступление внутрь здания ведёт к потере тепла.

Сбалансировать разницу температур, при этом освежая воздух, можно при помощи калорифера, который устанавливается непосредственно в системе вентиляции. Приходящий с улицы воздушный поток достигает необходимых параметров, проходя через систему фильтрации, нагревающие и охлаждающие элементы. Кроме этого, регулируется и содержание влаги.

Расчёт водяного калорифера

Расчёт мощности калорифера, необходимой для обогрева конкретного помещения, проводят с учётом таких данных, как:

1. Объём (масса) приточного воздуха, который необходимо нагреть.
2. Начальная (внешняя) температура воздушных масс.
3. Целевая температура, до которой необходимо разогреть воздух перед подачей в комнату.
4. Температурный режим теплоносителя.

Расчёт калорифера производят исходя из площади поверхности подогрева и нужной мощности. Для каждой операции применяется своя формула. Рассчитать мощность калорифера можно только с учётом реальных данных в конкретных условиях, среди которых наиболее важные:

• способ подключения (к центральной теплосети или котельной);
• метод обвязки.

Расчёт мощности калорифера

Q_т — тепловая мощность калорифера, Вт; L — расход воздуха, м³/час ρ_возд — плотность воздуха. Плотность сухого воздуха при 15 °C на уровне моря составляет 1,225 кг/м³; с_возд — удельная теплоёмкость воздуха, равная 1 кДж/(кг∙К)=0,24 ккал/(кг∙°С); t_вн — температура воздуха на выходе из калорифера, °C; t_нар — температура наружного воздуха, °C (температура воздуха наиболее холодной пятидневки обеспеченностью 0,92 согласно СП 131.13330.2012)

Калькулятор расчёта мощности калорифера

Расход теплоносителя на калорифер

G — расход воды на теплоснабжение калорифера, кг/ч; 3,6 — коэффициент перевода Вт в кДж/ч (для получения расхода в кг/ч); Q_т — тепловая мощность калорифера, Вт; с_в — удельная теплоёмкость воды, равная 4,187 кДж/(кг∙К)=1 ккал/(кг∙°C); t_пр — температура теплоносителя (прямая линия), °C; t_обр — температура теплоносителя (обратная линия), °C.

Калькулятор расхода теплоносителя на калорифер

Диаграмма процесса нагрева воздуха

Определить потребную мощность калорифера можно с помощью специальных диаграмм. Количество необходимой энергии (Джоулей) для нагрева 1 килограмма воздуха производится с помощью i—d диаграммы влажного воздуха. Расчёт производится при условии, что процесс нагрева воздуха протекает при d = const (при неизменном влагосодержании). Далее, с учётом расчётного расхода воздуха, перевода единиц (Дж/с в кВт), определяется мощность калорифера.

Для получения точных данных можно воспользоваться онлайн-калькуляторами, с помощью которых можно узнать показатель мощности, указав производительность и температуру. Так как производительность установки в результате постепенного износа может снижаться, рекомендуется заложить в расчёт запас мощности от 5 до 15%.

Особенность конструкции

Основные элементы

• Решетка воздухозаборная. Несет как декоративное назначение, так и служит барьером для пыли и других частиц, которые содержит в себе ветровые массы.
• Клапан. При отключении вентиляции, клапан блокирует проход для свежего воздуха, создавая непреодолимый барьер. Зимой он может препятствовать прохождению большого потока воздуха. Можно автоматизировать его работу с помощью электропривода.
• Фильтры, очищают ветровые массы. Раз в полгода их необходимо менять.
• Водяной, электрический калорифер, который и выполняет функцию нагревания воздуха.
• Для небольших построек целесообразно использовать электрический калорифер. В больших помещениях лучше использовать водяной калорифер.

• Диффузоры – помогают распределять воздух.
• Вентиляторы.
• Шумоглушитель.
• Рекуператор.

Корпус изготавливается из нержавеющей или оцинкованной стали. Система производится с классом защиты IP43. Области применения – это преимущественно с круглыми воздуховодами. Канальный нагреватель электрический идеально подходит для использования в системе вентиляции помещений с достаточно большой площадью. Это могут быть различные выставочные залы и комплексы, производственные цеха, торговые центры, залы ожиданий.

Принцип работы водяного калорифера

Приспособления для системы вентиляции, которые работают с использованием воды, устанавливают только в случае наличия отрегулированной и налаженной работы системы теплообеспечения или ГВС. Агрегат может подогревать воздушные массы до температуры +70…+100°С. Нагретый воздух используют в качестве источника дополнительного тепла на больших площадях – спортзалах, складах, супермаркетах, павильонах, производственных помещениях и теплицах.

Принцип работы приточной вентиляции с водяным калорифером похож на работу аналогичного бытового прибора для обогрева помещения, только вместо электрической спирали в качестве теплообменника выступает змеевик из металлических трубок, в которых циркулирует теплоноситель.

При этом сам процесс подогрева воздушных масс выглядит следующим образом:

• горячая жидкость из отопительной системы или сетей ГВС, подогретая до 80-180 градусов, идет в трубчатый теплообменник, который изготовлен из меди, стали, биметалла или алюминия;
• теплоноситель нагревает трубки, а они в свою очередь отдают тепловую энергию воздушным массам, проходящим через теплообменник;
• для равномерного распределения нагретого воздуха по помещению в приборе стоит вентилятор (он же отвечает за обратную подачу воздушных масс в калорифер).

Если все уже надоело и не знаете во что, еще поиграть, то можно попробовать скачать игровые автоматы 1xBet и насладиться новыми впечатлениями с популярной БК.

Благодаря использованию уже нагретого воздуха из отопительной системы агрегат экономит средства. Водяной нагреватель для вентиляционных сетей можно назвать прибором, который объединяет в себе качества конвектора, вентилятора и теплообменника.

Нагреватели для вентиляционных сетей работают только с воздухом, степень запыленности которого не превышает 0,5 мг/м³, а минимальная температура не ниже -20°С. Прибор монтируют внутри вентиляционной шахты и подбирают по ее параметрам (сечение и форма). Иногда для достижения нужной температуры воздуха последовательно устанавливают несколько менее мощных устройств, если одну конструкцию подходящей производительности не получится встроить в воздуховод.

Преимущества и недостатки

Целесообразно использование водяных нагревателей на производственных предприятиях, имеющих собственные коммуникации теплоснабжения. В этом случае агрегат будет максимально рентабельным.

К преимуществам устройств для подогрева воздуха причисляют следующее:

1. По сложности и трудоемкости монтаж водяного теплообменника можно сравнить с прокладкой труб отопления. Иными словами, проблем с установкой не возникнет.
2. Нагретые воздушные массы быстро отапливают даже помещение значительной площади.
3. Отсутствие сложных механических и электрических узлов обеспечивает безопасную работу.
4. Направлением потоков теплого воздуха можно управлять.
5. Во время работы нет повышенных нагрузок на электросеть, а поломка не спровоцирует возгорание. К слову, агрегат очень редко выходит из строя, потому что не имеет быстроизнашивающихся деталей.
6. Благодаря использованию горячей жидкости из тепловой сети техника не требует регулярных финансовых вложений.

Главный недостаток связан с тем, что калорифер нельзя использовать в бытовых целях в многоквартирных домах. Но в качестве альтернативы применяют аналогичные электрические устройства. Техника имеет внушительные размеры и требует контроля над температурой теплоносителя в тепловой сети, к которой она подключена. Подобное вентиляционное оборудование разрешено устанавливать только в местах, где температура окружающего воздуха не опускается ниже нуля градусов.

Особенности конструкции приспособления

Основные элементы приточной вентиляции

• Воздухозаборная решетка. Выступает в роли эстетического оформления, и барьера, который защищает мусорных частиц в массах приточного воздуха.
• Клапан приточной вентиляции. Его предназначение — блокирование прохода холодного воздуха извне в зимний период и горячего — в летний. Сделать его работу автоматической можно с помощью электропривода.
• Фильтры. Их предназначение — очистка входящего воздуха. Требую замены каждые 6 месяцев.
• Водяной калорифер, электрические тэны — предназначены для обогрева входящих воздушных масс.
• Для помещений с небольшой площадью рекомендуется использовать вентиляционные системы, с электрическими тэнами, для больших пространств — водяной нагреватель.

Элементы приточно-вытяжной вентиляции Дополнительные элементы

• Вентиляторы.
• Диффузоры (способствуют распределению масс потока воздуха).
• Глушитель шума.
• Рекуператор.

Конструкция вентиляции напрямую зависит от вида и способа крепления ситемы. Они бывают пассивного и активного действия.

Пассивные вентиляционные системы.

Такой прибор представляет собой клапан приточной вентиляции. Черпание уличных аоздушных масс происходит за счет перепада давления. В холодное время нагнетанию способствует перепад температур, в теплый период – вентилятор вытяжки. Регуляция такой вентиляции может быть автоматической и ручной.

Автоматизированная регуляция напрямую зависит от:

• скорости потока воздушных масс, проходящих через вентиляцию;
• влажности воздуха в пространстве помещения.

Недостаток системы — в зимнюю пору года такая вентиляция для обогрева дома не эффективна, поскольку создается большой перепад температур.

На стену

Относится к пассивному типу приточной вентиляции. Такая установка имеет компактный короб, который крепиться на стену. Для управления подогревом оснащен ЖК дисплеем и пультом управления. Принцип действия заключается в рекуперации внутренних и внешних воздушных масс. Для обогрева помещения данное приспособление размещают возле радиатора отопления.

Активные вентиляционные системы

Поскольку в таких системах есть возможность регулировать интенсивность подачи свежего воздуха, такие вентиляции для отопления и подогрева помещения они более востребованы.

По принципу подогрева такой приточный обогреватель может быть водяной и электрический.

Водяной нагреватель

Работает от системы отопления. Принцип работы системы данной вентиляции заключается в циркуляции воздуха через систему каналов и трубок, внутри которых горячая вода либо специальная жидкость. При этом подогрев происходит в теплообменнике, встроенном в централизованной отопительной системе.

Электрический нагреватель.

Принцип работы системы заключается в преобразовании электрической энергии в тепловую с помощью электрического тэна.

Бризер

Это компактное устройство, небольших размеров для приточной вентиляции, с подогревом. Чтобы проводилась подача свежего воздуха данное приспособление крепиться к стене помещения.

Бризер Тион о2

Конструкция бризера tion o2:

• Канал, состоящий из воздухозаборника и воздуховода. Это – герметичная и утепленная трубка, за счет которой устройство черпает воздух извне.
• Клапан задержки воздуха. Этот элемент представляет собой воздушную прослойку. Предназначен он для препятствия оттока теплого воздуха, в то время когда устройство выключено.
• Система фильтрации. Состоит он из трех фильтров, которые установлены в определенной последовательности. Первые два фильтра очищают поток воздуха от видимых его загрязнений. Третий фильтр – глубокой очистки – от бактерий и аллергенов. Он очищает входящий воздух от различных запахов и выхлопных газов.
• Вентилятор для притока воздуха с улици.
• Керамический нагреватель, который оснащен климат-контролем. Отвечает за нагрев притока воздушных потоков и автоматическую регуляцию температуры.

Фактический расход и скорость воды

9. Подсчитываем фактический расход и скорость теплоносителя. 9.1 Подсчет действительного расхода горячей воды. q — фактическая тепловая мощность подобранных калориферов, Вт; cw — удельная теплоемкость воды (температура воды на подаче и выходе суммируется и делится пополам), Дж/(кг•°С); t вх — температура воды на входе в теплообменник, °С; t вых — температура воды на выходе из теплообменника, °С. 9.2 Подсчет действительной скорости теплоносителя. gw — фактический расход теплоносителя, кг/сек; pw — плотность воды при средней температуре в воздухонагревателе, кг/м³; fw — средняя площадь живого сечения одного хода выбранного теплообменника, м².

Водяные калориферы

Daikin ATXN25MB/ARXN25MB за 34500 руб. Инверторные кондиционеры DAIKIN. Монтаж от 7000 руб.

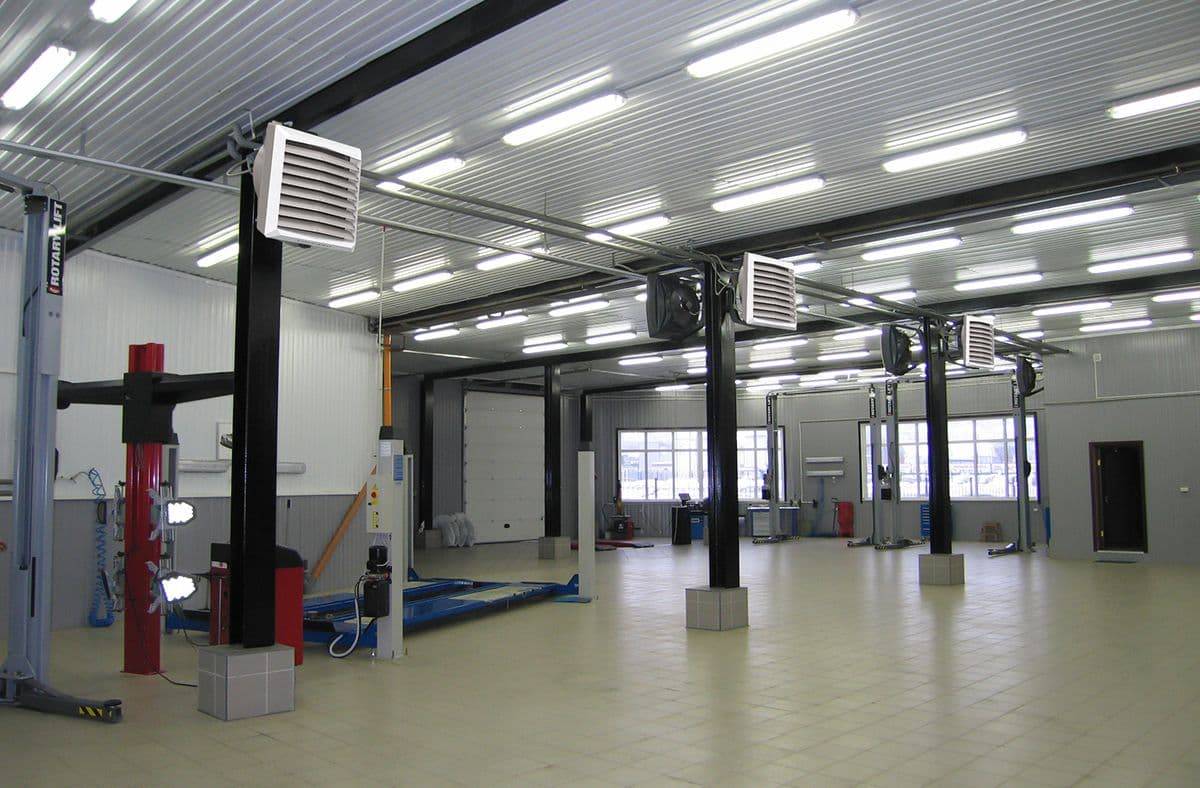

Тепловые пушки на воде (калорифер водяной ) — нагревательные приборы, в которых источником тепла является горячая вода.

Принцип работы прост: мощный вентилятор обдувает теплообменник, по которому проходит горячая вода системы центрального отопления. Таким образом, вентилятор быстро и равномерно распределяет горячий воздух по обогреваемому помещению. Несмотря на использование горячей воды, водяной калорифер с вентилятором относят к приборам воздушного отопления.

Преимущества воздушного отопления:

быстрое достижение заданной температуры в помещении; низкие затраты на монтаж; низкие затраты на эксплуатацию; высокая теплопроизводительность.

Тепловая мощность каждой модели зависит от температуры воды в системе центрального водяного отопления. Чем выше температура воды в системе, тем большую тепловую мощность отдает водяная тепловая пушка. Максимальная температура теплоносителя (воды) обычно ограничена 130ºС. Тепловые пушки на воде используют для экономичного отопления помещений большого объема, таких как:

выставочные павильоны и автосалоны; торгово-развлекательные комплексы; спортивные залы и дворцы спорта; магазины и гипермаркеты; мастерские и автосервисы; фермы и теплицы; ангары и склады.

Калориферы водяные бывают настенного и потолочного крепления. Для регулирования температуры в отапливаемом помещении и экономии энергоресурсов совместно с самими воздушно-отопительными а

VOLCANO тепловентилятор серии VR (тепловентилятор ВУЛКАН); теплогенератор водяной GALLETTI серии AREO; водяной теплогенератор KROLL серии LH; водяной теплогенератор Olefini тепловентилятор и фанкойл серии FH (тепловая пушка олефини на воде);грегатами используют специальные комплекты автоматики. Для подключения водяных тепловых пушек обычно используют узел обвязки водяного калорифера (циркуляционный насос, автоматический трехходовой клапан, арматура и автоматика). На рынке России наиболее известны следующие тепловые пушки на воде:

Если Вы хотите сделать заказ или у Вас появились вопросы — позвоните в наш коммерческий отдел по многоканальному телефону (495) 98-91091. Наши менеджеры будут рады подобрать водяные калориферы или другие виды обогревателей, подходящие для Вас и Вашего помещения по типу, мощности и стоимости. Из-за очень большого объема материала мы приводим здесь информацию только по калориферам Galletti, но у нас Вы можете заказать водяные калориферы olefini, kroll, general и тепловентиляторы volcano vr.

По запросу мы предоставим необходимую Вам информацию.

Особенности водяных калориферов — тепловентиляторов VOLCANO:

VOLCANO MINI цена 13800 руб. Мощность обогрева 3-20 кВт

VOLCANO VR1 цена 18300 руб. Мощность обогрева 10-30 кВт

VOLCANO VR2 цена 20900 руб. Мощность обогрева 30-60 кВт

• простой монтаж;
• современный дизайн;
• низкий уровень шума;
• малый вес конструкции;
• высокая эффективность оборудования;
• стойкость к коррозийным процессам;
• стойкость к термическим воздействиям;
• возможность крепления Volcano при помощи шпилек (не входят в комплект);
• направление потока тепловентилятора VOLCANO VR можно изменить во время эксплуатации до 180º (монтажная консоль 1900 руб. и гибкий шланг 550 руб. — опции, не входят в комплект);

Опции:

• термостат 2000 руб.;
• монтажная консоль 1900 руб.;
• клапан двухпозиционный с сервоприводом 3600 руб.;
• гибкий шланг 550 руб. (подключают обычно 2шт. на один Volcano);
• 5-ступенчатый регулятор скорости вращения вентилятора 4400 руб.

Показаны с 1 по 99 из 99

При их изготовлении используются сталь и алюминий, что гарантирует надежную работу продолжительное время.

Они устанавливаются в систему кондиционирования и делают поступающий с улицы воздух теплым, что делает нахождение в помещении комфортным.

В качестве источника тепла в них используется горячая вода и пар высокого давления, и из-за этого их применение возможно только на производственных предприятиях.

Эффективность использования калориферов вместо радиаторов отопления

Циркулирующий по радиаторам водяного отопления теплоноситель, передает тепловую энергию окружающему воздуху путем теплового излучения, а также посредством движения конвекционных потоков нагретого воздуха вверх, поступления остывшего воздуха снизу.

Калорифер, кроме этих двух пассивных способов передачи тепловой энергии, прогоняет воздух через систему нагретых элементов с гораздо большей площадью и интенсивно передает им тепло. Оценить эффективность калориферов и вентиляторов позволить простой расчет стоимости установленного оборудования для одних и тех же задач.

Пример отопления калориферами помещения сервиса технического обслуживания автомобилей.

Например, необходимо сравнить стоимость радиаторов и калориферов для отопления выставочного зала автосалона с учетом выполнения норм СНИП.

Теплотрасса одна и та же, теплоноситель одной температуры, обвязку и монтаж при упрощенном расчете затрат на основное оборудование можно не учитывать. Для несложного расчета берем известную норму 1 кВт на 10 м2 отапливаемой площади. Зал площадью 50х20 = 1000 м2 минимально требует 1000/10 = 100 кВт.  С учетом запаса в 15% расчетная минимально необходимая теплопроизводительность отопительного оборудования – 115 кВт.

При использовании радиаторов. Берем одни из наиболее распространенных биметаллических радиаторов Rifar Base 500 x10 (10 секций), одна такая панель выдает 2,04 кВт. Минимально необходимое количество радиаторов составит 115/2,04 = 57 шт. Сразу стоит учитывать, что разместить в таком помещении 57 радиаторов неразумно и практически невозможно. При цене прибора на 10 секций в 7 000 рублей, затраты на покупку радиаторов составят 57*7000 = 399 000 рублей.

При отопления калориферами. Для отопления прямоугольной площади с целью равномерного распределения тепла делаем подбор из 5 водяных калориферов Ballu BHP-W3-20-S производительностью 3200 м3/час каждый с близкой суммарной мощностью: 25*5 = 125 кВт. Затраты на оборудование составят 22900*5 = 114 500 рублей.

Основная область применения калориферов – организация отопления помещений с большими пространствами для движения воздуха:

• производственные цеха, ангары, склады;
• спортивные залы, выставочные павильоны, ТРЦ;
• сельскохозяйственные фермы, теплицы.

Компактное устройства, позволяющие быстро нагревать воздух от 70°C до 100°C, легко встраиваемые в общую систему автоматического управления отоплением целесообразно использовать в сооружениях с надежным доступом к теплоносителю (воде, пару, электроэнергии).

Преимуществами водяных калориферов являются:

1. Высокая рентабельность использования (низкая стоимость оборудования, высокая теплоотдача, легкость и дешевизна монтажа, минимальные эксплуатационные расходы).
2. Быстрый нагрев воздуха, легкость изменения и локализация потока тепла (тепловые завесы и оазисы).
3. Надежность конструкции, легкость автоматизации и современный дизайн.
4. Безопасность в применении даже в зданиях с повышенной опасностью.
5. Крайне компактные размеры при высокой теплопроизводительности.

Недостатки этих приборов связаны со свойствами теплоносителя:

1. При температуре ниже нуля, калорифер легко заморозить. Не слитая вовремя вода из трубок может их порвать в случае отключения от магистрали.
2. При применении воды с большим количеством примесей тоже можно вывести прибор из строя, поэтому использование в быту без фильтров и подключение к центральной системе – нецелесообразны.
3. Стоит отметить, что калориферы сильно сушат воздух. При использовании, например, в выставочном зале, необходима увлажняющая климатическая техника.

Расход теплоносителя

Для расчета расхода теплового носителя сначала нужно найти фронтальное сечение прибора.

Его определяют по формуле F = (L х P)/ V, в которой:

• F – фронтальное сечение теплообменника калорифера;
• L – расход воздушных масс;
• P – табличное значение плотности воздуха;
• V – скорость воздушного потока (3-5 кг/м²с).

После этого можно вычислять расход теплоносителя по формуле G = (3,6 х Qт)/(Cв х (tвх — tвых)), в которой:

• G – потребность в воде для калорифера (кг/ч);
• 3,6 – поправочный коэффициент для перевода единицы измерения из Ватт в кДж/ч, чтобы расход получился в кг/ч;
• Qт – мощность нагревателя в Вт, которую нашли ранее;
• Cв – показатель удельной тепловой емкости воды;
• (tвх — tвых) – разница температур теплового носителя в обратной и прямой линии.
