Назначение гидрозатвора в канализационной системе
Стоки и нечистоты имеют неприятный запах, но в квартире они отсутствуют, благодаря наличию гидрозатворов у сантехнических приборов. Они представляют собой водяную пробку, образующуюся в результате перепада двух труб относительно высоты. В трубе всегда находится вода, полностью перекрывающая ее по сечению, даже когда сантехникой не пользуются. Эта водная преграда не дает проникать канализационным газам из труб в помещение. После слива прежняя водяная пробка сменяется новой.
Чтобы избежать пересыхания гидрозатвора, в сливные отверстия перед отъездом наливают немного растительного масла. Оно образует пленку и тем самым не дает жидкости испаряться. В унитазах и биде изначально имеются гидрозатворы. «Замена канализации в квартире своими руками».
Для подсоединения кухонных моек, душевых кабинок, ванн и раковин к канализационной системе задействуют сифоны, на которые возложены двойные функции:
- гидрозатвора;
- соединительного элемента между трубой и сантехническим прибором.
Решение вопроса, как сделать канализацию в квартире относится к важному этапу подготовки к проведению ремонтных работ. Но для этого нужно иметь четкое представление о том, как функционирует канализационная система в процессе ее эксплуатации
Монтаж внутренней канализации
Монтаж внутренней канализации – это ответственный и трудоемкий процесс, который необходимо производить с учетом СНиП. Правильная установка системы водоотвода является гарантией длительной и надежной работы системы.
Расчет внутренней канализации производят по формуле
V(H/d)1/2 ≥ K,
Начинать монтаж внутренней канализации лучше всего с самого трудоемкого процесса – укладки труб. Рекомендуется начинать прокладку трубопровода от сантехнических приборов до точки вывода системы наружу здания. В одноэтажных сооружениях канализационную разводку лучше производить под полом. В случае с двухэтажным домом, канализационные трубы должны проходить над полом верхнего этажа.
Прокладка новой канализации
После
полного удаления старых труб начинается установка новой системы. Монтаж канализации в квартире своими руками
требует навыков и умения, поэтому будет правильно организовать процесс с участием опытных профессионалов. Руководствуясь
заранее созданной схемой, производят разметку системы с соблюдением необходимых
углов уклона и прочих требований технологии. Удобнее всего, если монтаж
канализации производится в новостройке
или частном доме, где все действия выполняются одновременно во всем
строении. Однако, чаще всего приходится собирать новую систему взамен
старой, отслужившей свой срок службы внутренней сети.
Порядок
действий обусловлен конфигурацией и размерами системы. Если приходится
выполнять обширный монтаж разветвленной разводки, можно параллельно вести
работы в нескольких участках, при условии правильной и точной разметки
При соединении
чугунных и пластиковых элементов надо соблюдать одно важное условие: сначала
пластиковую трубу до упора загоняют в манжету, а затем вынимают ее обратно
примерно на 1 см (не более). Это обеспечит температурный зазор, необходимый для
компенсации расширения пластика при нагреве от прохождения горячих стоков
Установка стояка
Вертикальный
стояк обычно устанавливается в первую очередь. Сверху и снизу на срезанные
торцы устанавливаются пластиковые переходники с муфтами. Необходимо проследить,
чтобы уровень горизонтального отвода соответствовал высоте выпускного патрубка
унитаза, иначе тот не сможет нормально работать. Этот момент нельзя упускать,
контролировать уровень следует на всех этапах выполнения монтажа своими руками.
Стояк канализации
Для сборки стояка понадобятся:
- Тройник с отводом под горизонтальный лежак;
- прямые участки трубы;
- ревизионный люк.
Собирать стояк начинают сверху. Длину нижнего
участка сначала подгоняют вчерне, затем устанавливают насовсем. При правильном подходе никаких
особых проблем не возникает, главное — прочно зафиксировать верхнюю часть
колонны в неподвижности.

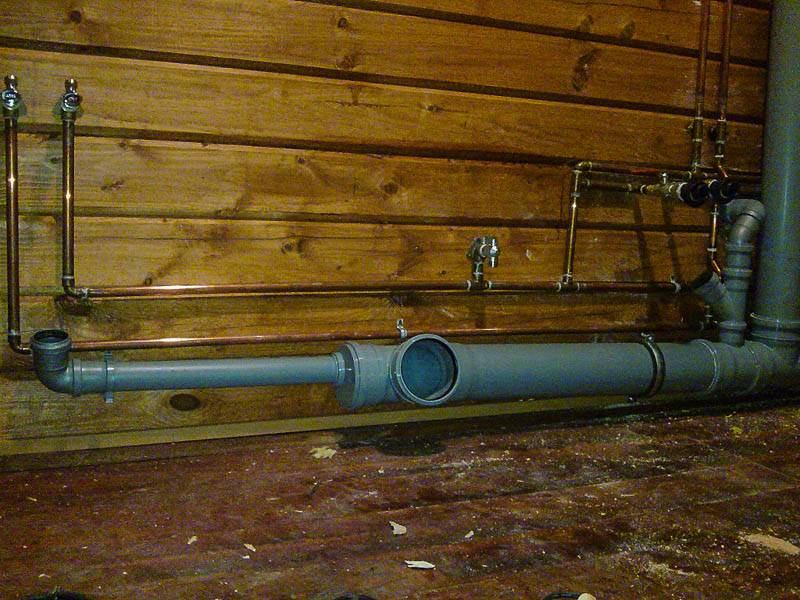

Монтаж горизонтальной разводки
После сборки
стояка установка
канализации в квартире продолжается изготовлением горизонтального участка.
Сначала по стене проводят линию с необходимым по технологии уклоном. По ней в
нужных точках сверлят отверстия, куда вставляют пластиковые дюбели и
устанавливают хомуты. Затем от стояка начинают вести сборку лежака. В сложных
случаях производят черновую примерку без полной герметизации, чтобы определить
длину прямых участков труб. Их обрезают со свободной стороны, трогать манжету
нельзя. После обрезки необходимо зачистить торец как снаружи, так и изнутри.
Это делается для того, чтобы снизить сопротивление при сборке и удалить
заусенцы, которые впоследствии станут участками образования засоров. Все
угловые или поворотные участки надо сразу развернуть в рабочее положение.
Герметизация соединений
Если
производится сборка сети из пластиковых трубопроводов и переходников с
резиновыми уплотнителями, то никаких дополнительных действий не требуется.
Плотность такого соединения для безнапорных систем считается вполне
достаточной. Если использованы пластиковые манжеты, то перед окончательной
сборкой на внутреннюю часть патрубка и внешнюю часть трубы следует нанести
силиконовый или полиуретановый герметик.
Зачем нужен гидрозатвор?
Запах канализационных нечистот остается в трубах и стояках благодаря такому гидрофизическому явлению, как гидрозатвор. Это водяная пробка, которая образуется в сифоне за счет сливаемой воды. Она не дает проникать в санузел гнилостному запаху.
Для предотвращения высыхания воды в сифоне при длительном отсутствии в квартире рекомендуется заливать в сток раковины или унитаз немного растительного масла для уменьшения площади испарения
Если у канализационных труб недостаточная проходимость, то при массивном спуске воды может происходить срыв гидрозатвора. При этом за счет сифонного эффекта вся вода уходит из изгиба, и гнилостный воздух поступает из канализации в помещение.
Какие нормы регулируют расположение объектов на участке частного дома
Основным документом, по которому
ведется строительство дома и подводка коммуникаций, является проект. В нем
составлен план работ с указанием всех расстояний и размеров. Здесь же указано расстояние от дома до места
слива канализации. Во время проектирования руководствуются двумя нормативами:
- СНиП 2.04.01-85;
- СанПиН 2.2.1/2.1.1.1200-03 (или 2.1.5.980-00).
В этих документах подробно
изложены все требования к
канализации и определены минимально допустимые расстояния между
объектами и постройками. Необходимо учитывать, что вместо СНиП сегодня
используется актуализированная редакция СП 30.13330.2016. Она больше
соответствует нынешним реалиям, хотя принципиальных различий не имеет. Независимо
от того, где и кем строится канализация,
нормы и правила должны выполняться неукоснительно.
Некоторые владельцы частных домов
считают, что расположение
канализации — их личное дело. Это ошибочная точка зрения. Нормы и правила, указанные в
строительных и санитарных
директивах, должны
выполняться всеми без исключения. Если система строится на участке дачного домика, требования
более мягкие. Но, для жилого дома должны быть выполнены все существующие требования.
Примечательно, что вопрос с
расстоянием от септика
до дома неоднозначен. Если минимальное значение определено четко, то
максимальная величина нигде не упоминается. Санитарные нормы по канализации для частного сектора
также не упоминают о максимуме. Отмечается только, что расстояние желательно
делать как можно большим. Однако, если септик находится слишком далеко,
неизбежны засоры или разморозки труб. В таких условиях система не сможет
нормально работать. Поэтому, расположение
канализации на участке должно соответствовать не только санитарным, но и
эксплуатационным требованиям.

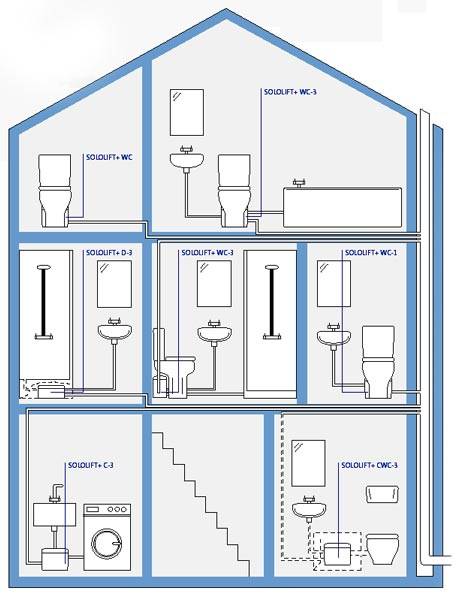

Общие монтажные правила
Внутренняя канализация в частном доме обустраивается с выполнением ряда правил:
- Элементы стояков с поворотом на 90° собираются из двух колен из пластика, повернутых на 45°. Если же монтируется чугунный трубопровод, используются два отвода на 135°.
- Чтобы была возможность устранять возможные засоры на участках трубопровода, устанавливается косой пластиковый или чугунный тройник на 45° с заглушкой и одно колено либо чугунный отвод.Чугунная фасонина отличается от пластиковой в наименованиях и градациях. Например, колено пластиковое на 45° будет полностью соответствовать отводу чугунному на 135°.
- Отводные трубопроводы, которые располагаются в подвалах, под потолком помещений соединяются со стояками при помощи крестовин или же косых тройников.
- Высота от нижнего участка горизонтального раструба тройника или прямой крестовины до пола должна составлять не больше 20 мм.
- Длина трубопровода от унитаза и до стояка не должна быть более 1 м. Для остальных сантехнических приборов – не более 3,5 м.
- Для выполнения поворотов на стояках или в местах перехода на горизонтальные участки можно использовать крестовины на 90° или прямые тройники.
- Для предотвращения появления запахов из канализации в помещении обязательно обустраивается вытяжка. Так называемую фановую трубу выводят через крышу на высоту около 0,7 м. Недопустимо соединять ее с дымоходом или вентиляцией.
- Если установка фановой трубы невозможна, монтируется специальный воздушный клапан для канализации.
- Диаметр стояка должен быть равен диаметру вытяжной части. Одной вытяжкой можно объединять два и даже больше стояков на верхнем этаже или на чердаке. Горизонтальные участки такого трубопровода фиксируются подвесными кронштейнами или просто проволокой к стропилам.
- На стояках, у которых нет отступов в верхнем и нижнем этажах, устанавливаются ревизии для канализации. Стандартная высота обустройства ревизии – 1000 мм от уровня пола. Если деталь приходится устанавливать в угол помещения, ее стоит развернуть под углом 45° относительно стен.
- При монтаже системы внутренней канализации все трубы из пластика, проходящие через перекрытия, устанавливаются в специальные металлические гильзы. Высота элемента зависит от ширины перекрытия. Верх детали должен выступать на 20 мм от уровня пола, а низ – быть заподлицо с потолком.
- Стояк устанавливается с надетой гильзой. Для того чтобы она не падала с трубы, ее привязывают тонкой проволокой за вышестоящий раструб крестовины или тройника либо распирают кусочками пенопласта.
- Если предполагается, что на горизонтальном участке последовательно будут подключены унитаз и другие сантехнические приборы, между ними обязательно устанавливается переходник для канализации. Пластиковые детали нельзя высоко поворачивать. Это грозит проблемами с последующим подключением оборудования, особенно с душевой кабиной или ванной. В среднем разворот должен проводиться на половину раструба тройника по высоте с направлением в сторону стены.
- Для закрепления канализации используют хомуты. Пластиковые трубы крепят на горизонтальных участках по мере необходимости, так, чтобы не возникло переломов. В среднем устанавливается один хомут на полметра – метр длины магистрали.
- Чугунные трубы крепят на кронштейны из стали с загибом на конце, которые предотвращают смещение трубопровода. Крепежи устанавливаются под каждую трубу около раструба.
- Закрепление стояков к боковым стенам производится 1-2 хомутами на этаже. Крепежи устанавливаются под раструбами.
Важно заметить, что по окончании монтажных работ обязательно проводятся испытания на предмет герметичности

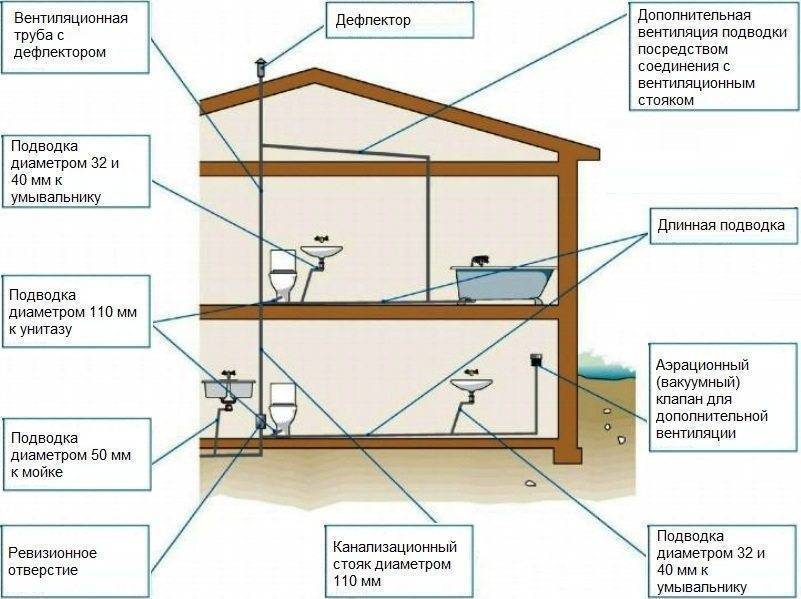

Фановая труба может быть выведена на крышу разными способами. На схеме представлено три возможных варианта конструкции
Для обустройства внутренней канализации используются различные соединительные элементы. Нужно учитывать, что одинаковые чугунные и пластиковые элементы могут различаться названиями и маркировкой
Канализация – необходимый элемент любого благоустроенного дома. Ее обустройство не требует особых специальных знаний, но, в то же время, и простым делом ее назвать нельзя. Существует множество нюансов и особенностей обустройства системы. Начать следует с разработки схемы прокладки трубопровода, который станет основой для последующих работ и поможет правильно рассчитать количество необходимых материалов. Уже на этом этапе можно оценить свои силы и понять, удастся ли справиться с работой самостоятельно или нужно будет искать помощников. Множество компаний специализируются на оказании сантехнических услуг. Профессионалы быстро и грамотно проведут монтаж канализационной системы любой сложности.
Особенности монтажных работ
Технологическая часть укладки ПВХ трубопровода системы сточных водоотводов предполагает отличную от простой схему работы: раструб должен располагаться в направлении, обратном сливу стоков. В результате подобных действий Вам удастся своими руками добиться снижения нагрузки на стыковые места трубопровода, а также повышения герметичности.
Обустройство вертикального сливного трубопровода внутри дома предполагает расположение раструбной части сверху, в то время как горизонтальные магистрали должны иметь уклон в пределах 1.5-3 гр. Как только монтаж канализационной системы окончен, понадобится обустройство отвода стоков. Специально для реализации данных целей нужно из шахтной трубы соорудить септик. В свою очередь, септик должен располагаться не ближе 15 метров от источника чистой воды, не ближе 5 метров от дома.
Септик способствует задерживанию сточных вод на время до трех суток, на протяжении которых производится первичная очистка воды. Относительно самого септика, то он должен чиститься ежегодно, так как время от времени септик заполняется нечистотами. Несмотря ни на что, обустройство отведения сточных вод септиком выгоднее для частного дома.
Технология прокладки канализации:
- Сначала своими руками соединяется гидрозатвор, либо S-образную трубу с сантехникой;
- К S-образной трубе своими руками подводится первая труба отвода стоков;
- Первую трубу соединяем с горизонтальным трубопроводом посредством двух колен (угол колена составляет 45 градусов);
- Косой тройник используется в том случае, если сантехника располагается неподалеку от стояка;
- Если стояк слишком далеко, прокладывается дополнительная труба, длина которой составляет примерно 1 метр под наклоном в несколько сантиметров до ближайшего стояка;
- С целью придать трубе необходимый угол наклона, применяются хомуты, которые. В свою очередь, закрепляются в полу, либо к стене. Стоит отметить, что расстояние между ними не должно превышать 2 метра;
- Если канализация в доме напольная, от после каждого поворота устанавливается тройник с крышкой для последующей очистки;
- Труба, идущая от унитаза, имеет диаметр не менее 110 мм. Трубка соединяется посредством тройника (45 градусов) с основной трубой для сточных отведений;
- Если внутренняя канализация расположена над полом, он при этом дома отсутствует стояк, то от горизонтальной системы слива стоков производится в канализацию посредством двух колен.
В результате подробного ознакомления с тематикой обустройства канализационной системы в частном доме становится возможной описанная выше задача своими руками.
Правила расчёта сетей канализации
Для того чтобы система канализации в частном доме работала долго и безаварийно, важно провести правильный расчет всех необходимых параметров, а именно:
Изучить нагрузку на внутренние сети: Средний показатель примерно 200 литров на человека. Так вот для септика эти данные умножаются на три. Такой объем септика, из расчета по 600 литров на каждого члена семьи должен учитываться при выборе оборудования.
- бака-накопителя – необходимый объём определяется, как и при расчёте внутренних сетей, т.е. среднесуточные значения;
- септика – среднесуточное значение необходимо умножить на три, что обусловлено трёхдневным отстаиванием стоков в подобной конструкции;
- станции биологической очистки – производительность конкретной модели отражена в её технических характеристиках.
И последний пункт. Расчёт наружных сетей. Диаметр труб наружной канализации должен иметь пропускную способность, которая может обеспечить прохождение сточных вод. Как правило, для наружных сетей используются трубы диаметром 110–200 мм. Необходимо учесть глубину промерзания грунта в месте монтажа, и если невозможно проложить трубы ниже этой отметки, то следует предусмотреть мероприятия для обогрева таких участков (греющий электрический кабель, утеплители и прочие мероприятия).
Правильный выбор труб для канализации – залог успешной эксплуатации на долгие годы
При выборе материалов, используемых для монтажа канализации в частном доме, необходимо обратить внимание на следующие требования, касающиеся труб, используемых для этих целей:
- прочность изделий должна обеспечить длительную эксплуатацию без проведения профилактических работ;
- стойкость к различным видам внешних воздействий (механических, химических и т.д.) должна быть высокой, чтобы обеспечить безопасное использование на весь период эксплуатации;
- простота и удобство выполнения монтажных работ;
- гладкая внутренняя поверхность.
Таким требования соответствуют трубы, изготовленные из чугуна и разных видов прочного пластика.
Материалы, из которых изготавливаются трубы канализации
Чугун – это тот материал, который до последнего времени был незаменим при изготовлении канализационных труб. Его основными достоинствами являются прочность и продолжительный срок эксплуатации, а из недостатков можно отметить – значительный вес, неровную внутреннюю поверхность и сложность выполнения монтажных работ, особенно своими силами. Поливинилхлорид (ПВХ) – современный прочный пластик, способный выдержать большую нагрузку, кроме того, этот материал не допускает просачивания сточных масс в грунт.
Среди других преимуществ:
- прочность и долговечность;
- стойкость к химически активным веществам (реагентам) и ультрафиолетовым лучам;
- простота монтажа;
- доступная стоимость.
Из недостатков следует отметить:
- при повышении температуры выше 70˚С – плавится;
- при понижении температуры ниже 0˚С – становится хрупким;
- при горении выделяет вредный для здоровья человека газ.
Полипропилен (ПП) – это самый лучший материал, который используется для изготовления труб различного назначения. Ему свойственны все достоинства, присущие ПВХ аналогам, и он не имеет недостатков, свойственных им. Кроме этого, при монтаже канализации могут быть использованы трубы, изготовленные из стали и керамики, а также из асбестоцемента. Основной ассортимент труб, необходимых при монтаже автономной канализации загородного дома, изготовленных из разных материалов, приведён в следующей таблице.
Материал | Размеры, мм (диаметр×толщина стенки×длина) | Тип канализации | Стоимость, рублей |
ПВХ | 160×3,6×500 | Наружная | 359 |
160×4,0×3000 | 1 000 | ||
110×3,2×3000 | 550 | ||
ПП | 160×3,6×500 | 290 | |
160/139×6000 | 2 300 | ||
ПВХ | 32×1,8×3000 | Внутренняя | 77 |
50×1,8×3000 | 125 | ||
110×2,2×3000 | 385 |
В таблице приведён не весь ассортимент труб, выпускаемых промышленностью, но порядок цен на данные изделия понятен. Для полной информации следует обратиться в торгующие организации, специализирующиеся на продажах сантехнического оборудования.
Рекомендации СНиП по укладке труб
СНиП «Внутренний водопровод и канализация» регулируют следующее:
- Канализационные трубы должны располагаться горизонтально. В случае необходимости изменить направление труб, следует использовать специальные соединительные элементы.
- Отводные трубопроводы присоединяются к стояку при помощи косых крестовин и тройников.
Присоединение отводных труб
Канализационные трубы могут проходить:• Открыто – в подвале и подсобных помещениях. При этом производится крепление к стенам зданий на специальных опорах;• Закрыто – под полом, скрыто в панелях и стенах сооружения, в специально оборудованных бороздах.
Место прохода труб через перекрытия необходимо заделывать цементным раствором.
Прокладка водоотводных магистралей не допускается под потолком, стенами или в полу жилых комнат, спален, кухонь и помещений, требующих особого санитарного режима.
Напротив ревизий на стояках следует устанавливать люки.
Канализационные трубы в уборной и туалете следует прокладывать над полом, предварительно выполнив гидроизоляцию.
Монтаж канализации
Монтаж канализации можно начинать после фиксации герметиком новой резиновой манжеты в раструбе тройника. Нужно иметь в виду, что цена замены канализации в квартире будет зависеть от выбранного материала.
Для установки канализационной системы лучше приобрести пластиковые трубы. Доступная цена, легкий вес и простота монтажа – главные преимущества этих труб.
Особенности монтажных работ:
- Установка унитаза. Чтобы соединить унитаз с канализацией, понадобятся ПВХ трубы диаметром 110 мм.
- Выполнить максимально плавный переход к трубам, диаметр которых равен 50 мм.
- Сделать «мостик», диаметр которого будет равен 100-150 мм. И далее выполнить переход на трубу диаметром 50 мм, прочно фиксируя все места соединений.
Вся канализационная система собирается очень просто. Нужно лишь соединять через прокладки канализационные трубы. Прокладки гарантируют отличную герметичность. На всякий случай можно воспользоваться силиконовым герметиком.
Кстати, схема канализации в хрущевке гораздо проще, чем в новостройках. Она имеет два элемента: стояк и внутреннюю разводку. Стояк является главной трубой системы водоотведения, а внутренняя разводка – это канализационный трубопровод в помещении. Особенность хрущевской канализационной системы – сточные воды должны передвигаться к основному стояку самотеком.
Монтаж отводных линий
Когда установка канализационных стояков завершена, следует приступить к следующему этапу – монтажу отводных линий, что подключают к системе сантехнические приборы (ванну, унитаз, раковину, сливной бачок). СНиП регулируют установку отводных линий для внутренней канализации из чугуна или пластика на выбор.
Монтаж отводных линий унитаза
Диаметр труб, что используются для отвода канализации от сантехнических приборов, должны полностью совпадать с диаметром сливных отверстий во избежание протечек.
Во время установки отводных линий разрешается разрезать трубы ножовкой перпендикулярно осевому сечению. При этом следует в обязательном порядке обрабатывать образовавшиеся заусеницы. Фитинги и повороты трубы разрезать запрещено. При необходимости элементы трубы можно обрабатывать мыльным раствором или специально предназначенной смазкой.
Отводные линии внутренней канализации необходимо располагать под уклоном в сторону вывода стоков, для естественного механизма слива воды.
Монтаж наружной канализации к общей сети
Это простой способ монтажа наружной канализации здания, который после составления и утверждения проекта включает всего три этапа.
Первый – это приобретение и доставка материалов и элементов, окончательные работы с внутренней канализацией, то есть объединение ее линий и выведение наружу.
Второй этап является наиболее сложным и включает земельные работы. Сначала проводится разметка местности. Через каждые 1,5-3 метра, а также во всех точках изменения траектории магистрали устанавливают первых ряд кольев, объединяя их капроновой нитью.
Затем на расстоянии, в два раза превышающем диаметр основных труб, устанавливается второй ряд. Контролируется соответствие разметки плану, после чего проводится непосредственно рытье траншей. Глубина может варьироваться в достаточно широких пределах, но, скорее всего, копать придется много – труба должна выйти в самый низ канализационного колодца.
Контролировать уклон траншеи можно с помощью уложенной на ее дно доски с установленным на ней уровнем, а также обыкновенной линейки, но делать это следует уже после укладки и влажной трамбовки песчаной подушки для труб.
Третий этап – непосредственно монтаж наружной канализации. Он включает резку и формовку труб, их объединение в единую систему, укладку в траншеи. По завершении укладки еще раз контролируется угол уклона магистрали, проводится подключение к системе внутренней канализации и основной канализационной сети.
Трубопровод тестируется – для этого по нему пускается интенсивный поток воды, а песчаная подушка по всей длине траншей периодически проверяется на наличие подтеков. Если их нет, монтаж считают завершенным, трубы покрывают пеком на 10-15 см для амортизации напряжений, траншеи засыпают землей, профиль разравнивают. В противном случае места подтеков отмечают и герметизируют после высыхания жидкости, после чего проводят повторный контроль.
Назначение и виды ливневой системы
Ливневая канализация в любой постройке предназначается для отвода атмосферных осадков. Она представляет собой инженерную систему, состоящую из множества элементов, позволяющих избежать затопления крыши здания и подмытия фундамента. Монтаж такой системы начинается с крыши. При этом она устанавливается как на плоских конструкциях, так и со скатами.
Канализация в многоэтажных домах зачастую имеет длительный срок эксплуатации
В зависимости от типа монтажа ливневая канализация делится на:
- Внешнюю. Состоит из водостоков, воронок и лотков и крепится вдоль нижних краев скатов крыши.
- Внутреннюю. Такая система позволяет собирать влагу непосредственно на крыше и отводить ее через трубопровод, скрытый в наружной стене дома.
Внешняя ливневая канализация, как правило, монтируется только в домах со скатными крышами. В некоторых случаях такую канализацию можно увидеть на домах, построенных в 60-80 гг. прошлого века. Современные многоэтажные дома проектируются с внутренней ливневкой. Такое решение отличается большей долговечностью и не портит внешний вид здания.
Система отвода бытовых стоков в многоквартирных домах устроена достаточно непросто. Это обуславливается повышенной нагрузкой на коммуникации. Из-за большого количество обслуживаемых объектов к монтажу такой системы выдвигаются серьезные требования. Ведь неправильная организация коммуникаций может привести к постоянным засорам и затоплениям в доме. Устройство систем канализации в многоэтажных домах регламентируется требованиями СНиП и государственными стандартами. Именно по ним подрядчики производят монтаж системы.
