Как подобрать трубы
Для установления системы отопления лучше приобретать армированные алюминием трубы
Важно соблюдать правила и читать обозначения на трубе. Учитывать, что температура будет достаточно высока, также нужно подбирать трубу с правильным давлением в системе. Маркировка труб для горячей и холодной воды наносится на изделие
Для холодной воды подойдет обычная полипропиленовая труба с маркировкой PN 10. Такая труба стоит недорого, а при соблюдении правил эксплуатации может прослужить до 100 лет
Маркировка труб для горячей и холодной воды наносится на изделие. Для холодной воды подойдет обычная полипропиленовая труба с маркировкой PN 10. Такая труба стоит недорого, а при соблюдении правил эксплуатации может прослужить до 100 лет.
Для горячей нужно выбирать трубы с армировкой из стекловолокна. Подойдут маркировки PN: 16, 20, 25. Рабочая температура таких труб — 95 градусов. При температуре свыше 140 градусов трубу поведет или она начнет плавиться
При установке важно дополнительно армировать трубы для защиты от деформаций. Преимущество использования полипропиленовых труб для подачи горячей воды:
- Срок службы до 50 лет;
- Высокая проходимость;
- Шумопоглощение;
- Износоустойчивость;
- Устойчивость к температурным колебаниям.
Монтировать полипропиленовые трубы можно самостоятельно и без особых навыков
Для этого важно знать маркировки и не соединять разные по составу изделия. Стыковка выполняется с помощью специальных фитингов и фланцев. Чтобы система прослужила долго, нужно соблюдать все правила эксплуатации, правильного монтажа и сочетания самих труб и соединений
Чтобы система прослужила долго, нужно соблюдать все правила эксплуатации, правильного монтажа и сочетания самих труб и соединений
Также важно выбрать надежного производителя, если изделие слишком дешевое — это должно насторожить, все таки система делается не на один год. С качественными трубами можно легко проводить ремонтные работы на небольших участках, и не менять всю систему. Для этого оставляйте маркировку до конца, не стирайте и не обезжиривайте ее
При покупке не стесняйтесь уточнить информацию у продавца, в хорошем магазине вам предложат качественные трубы от ведущих производителей и надежные крепления к ним
Для этого оставляйте маркировку до конца, не стирайте и не обезжиривайте ее. При покупке не стесняйтесь уточнить информацию у продавца, в хорошем магазине вам предложат качественные трубы от ведущих производителей и надежные крепления к ним.
У каждого изделия есть свои буквенные и цифровые обозначения. Это необходимо, чтобы отделять их друг от друга, как по визуальным признакам, так и по параметрам технического уровня. Исключением из правил не стали и трубы ПВХ.
Изготовитель, сроки и особенности эксплуатации – далеко не полный перечень того, что можно узнать, только посмотрев на такую информацию, как маркировка полипропиленовых труб.
Особенности монтажа трубопроводов из полипропилена
Для того, что бы сделать правильный монтаж отопительной магистрали, необходимо иметь под рукой уже готовую рабочую схему. В ней обязательно должны быть учтены фрагменты трубопровода, где полипропиленовые трубы соединятся с металлопластиковыми изделиями или вступают в контакт с металлическими фрагментами. При одинаковом наружном диаметре, сечение полипропиленовой трубы будет меньше, чем у металлического изделия или у металлопластика. Толщина стенок у всех трех материалов различна, отсюда и технические нюансы, возникающие при стыковке.
Важно получить, что бы в итоге у всех используемых фрагментах трубопровода был одинаковый внутренний диаметр
Этапы сборки полипропиленового трубопровода системы отопления
Определившись с выбором трубы для собственной системы отопления, а это вероятно изделия марки PPR с армирующим слоем, приступаем к монтажу. Сборку отопительного контура можно условно разделить на несколько этапов. Состыковка нарезанных кусков и фрагментов труб осуществляется при помощи диффузной пайки.
Для работы потребуются:
- ножницы или труборез;
- шейвер – устройство для зачистки ;
- паяльник.
Чтобы не допустить брака во время пайки, потренируйтесь на соединении отдельных фрагментов. В противном случае можно собрать трубопровод, в котором места соединений не будут отвечать требованиям эксплуатации. Фитинги и муфты должны одеваться на трубу с некоторым усилием.
Этапы сборки выглядят следующим образом:
- нарезка заготовок по установленным размерам;
- снятие фасок и калибровка армированных изделий;
- нагревание и стыковка фрагментов (пайка).
На каждом этапе есть свои сложности и особенности. Ножницы должны выполнять гладкий и ровный срез с зазором в 1 мм во внутреннюю сторону.
Следом за нарезкой идет калибровка, процесс снятия фасок с нарезанных фрагментов и кусков. В результате несложной манипуляции место соединения делается ровным, а с помощью шейвера удаляется слой алюминия на всю глубину будущего соединения. Сам процесс пайки является определяющим качество монтажа. При перегреве можно деформировать стык и значительно сузить проходное отверстие. Оптимальная температура нагрева паяльника, по мнению специалистов, составляет 260С.
Для того, что бы работать в квартире, можно использовать паяльник мощностью 800 Вт. Время нагрева полипропиленовой трубы зависит от ее диаметра:
Пластик быстро остывает, поэтому надо соединять и центрировать фрагменты сразу, после нагрева. Полное затвердевание происходит в течение последующих 5 минут. Правильно состыкованный трубопровод обязательно подвергается опрессовке, в результате которой выявляются допущенные просчеты и недостатки конструкции.
Инструменты для монтажа трубопровода
Различают такие виды инструментов:
- сварочные аппараты;
- клеевые пистолеты;
- труборезы;
- зачистки.
Существуют такие виды сварочников:
- Механические.
- Ручные.
Первый вариант идеально подходит для соединения стояков больших калибров. Он состоит из:
- опорной рамы;
- приборного блока;
- гидропривода.
С обеих сторон размещены захваты в виде полуколец, а между ними находятся вкладыши с таким же внутренним диаметром, как и у стыкуемых изделий.
Аппарат сварочный механический — ROTHENBERGER
Устройство ручных аппаратов:
- температурный регулятор;
- плита для нагрева с отверстиями для установки антипригарных насадок;
- набор насадок с тефлоновым покрытием для размещения стыкующих деталей.
Предназначены для сварки полипропиленовых стояков небольших калибров – до 125,00 мм включительно.
Ручной аппарат в действии
Благодаря клеевым пистолетам значительно упрощаются и ускоряются монтажные работы. С их помощью можно быстро соединить раструбные стыки, а также осуществить стыковку с применением муфт и других деталей. Главное преимущество: надёжное и быстрое схватывание (до 2-3-ёх минут).
Пистолет для склеивания
Важно!
Перед выполнением процедуры необходимо поверхности очистить от грязи и обезжирить.
Существует такие труборезные приспособления
- Труборез роликового типа с наличием храпового механизма. Для выполнения операции деталь размещают в с-образной выемке. После смыкания рукоятей лезвие отрезает необходимый кусок элемента магистрали.
Важно!
Для получения точных изделий, а также во избежание деформаций резку проводят строго под прямым углом.
Кроме того, невыполнение второго условия может стать причиной выхода из строя трубореза.
Роликовый труборез
- Ножницы прецизионные с трещоткой.
Применяются для резки деталей магистрали сечением до 42 мм. Режущая часть – стальное лезвие с зубчатой рейкой.
Ножницы для резки Ritmo SHEARS C42
Кроме выше указанных конструкций, часто пользуются аккумуляторным труборезом с электромотором, что содействует быстрому выполнению операции.
Для резки деталей больших сечений используют такое приспособление, как гильотинные ножницы.
Важно!
Если под рукой нет ни одного из этих инструментов, качественно отрезать стояк можно обыкновенной ножовкой.
Совсем недавно в качестве армировки начали использовать стекловолокно. Такие полипропиленовые трубы зачищать не обязательно, поскольку сетка не имеет контакта с фитингами и воды не боится.
Этого нельзя сказать об алюминиевом армировочном слое: фольгу необходимо удалить до сварки. Связано это с тем, что контактируя с влагой металл может спровоцировать возникновение электрохимических процессов, после чего защитный слой разрушится.
Зачистку можно осуществлять как ручным способом, так и с помощью дрели с насадками.
Виды ручных зачисток и насадок для дрелей
Первый вариант подходит для выполнения небольших объёмов работ. Второй способ – для зачистки большого количества элементов.
При наружной шлифовке пользуются муфтами с ножами – шейверами. Диаметры инструмента могут быть разными с обеих сторон. Такое приспособление используют при зачистке 2-ух стояков разных калибров.
1) Торцеватель; 2) Шейвер; 3) Насадка-торцеватель для дрели
Для удаления внутренних слоёв пользуются торцевателями, ножи в которых размещаются на внутреннем торце.
Основные характеристики и сфера применения полипропиленовых труб
Конструкции из полипропиленовых стояков часто выполняют роль распределительного механизма при подаче жидкостей и газов.
Из полипропиленовых труб и фитингов монтируются системы для подачи холодной и горячей воды внутри квартир или частных коттеджей.
Стояки из полипропилена – основа водных магистралей для технических нужд в административных зданиях, жилых помещениях, на промышленных объектах. В большинстве случаев тёплые полы также обустраиваются из данных деталей.
- Они незаменимы при разводке центральных отопительных систем, в которых используются элементы с разными внутренними и внешними диаметрами.
- С их помощью можно напрямую осуществить врезку из котла к радиаторам отопления в частном доме.
- Армированные полипропиленовые трубы способны качественно функционировать при температурах до +95℃ и давлениях до 25 атмосфер.
Учитывая такие технические показатели, изделия уверенно можно применять не только для систем отопления с естественной, но и с принудительной циркуляцией.
Сегодня агропромышленный комплекс, химическая, фармацевтическая, пищевая промышленность не может обойтись без систем из полипропилена разных калибров, начиная от 15-16 мм, и оканчивая деталями больших сечений: 300,400,500 мм.
Обустройство тёплого пола
Существуют переходники различных типов, с помощью которых легко можно сопрягать полипропиленовые стояки больших или маленьких сечений с аналогичными металлопластиковыми, стальными, пластиковыми элементами магистралей.
Монтажные работы с использованием паяльника
Особенности полипропилена позволяют применять детали из данного материала в трубопроводах для подачи сжатого воздуха и химически активных веществ.
Кроме этого, стояки используются для:
- монтажа систем кондиционирования;
- обустройства дренажных сетей (гофрированные элементы);
- сборки поливных конструкций.
Постепенно и незаметно металлические каркасы теплиц стали заменять полипропиленовыми трубами.
Важно!
Преимущество изделий: при создании дуг для теплицы, иных конструкций не нужно использовать специальный станок, поскольку полипропилен можно легко согнуть своими руками.
На выбор калибра полипропиленовых деталей влияют габариты будущего сооружения.
Для этих целей в частном секторе чаще всего пользуются полипропиленовыми трубами с внутренним (или наружным) диаметром от 15-20 до 25, 32 и 40 мм.
В промышленных масштабах используют стояки с внутренним сечением от 40 до 110 мм.
Важно!
Нужно выбирать толстостенные стояки, поскольку тепличная конструкция должна быть устойчивой и надёжной.
Сегодня часто проводят замену металлических труб на полипропиленовые. В последние годы можно встретить полотенцесушители в ванной из полипропиленовых деталей. Такое явление пользуется большой популярностью.
Поэтому многие осуществляют сборку и подключение полотенцесушителя из пластика своими руками. Для этих целей используют детали калибром от 12 до 25 мм (соответствуют, примерно, по площади сечения квадратным изделиям 20х20 мм). При создании конструкции следует запомнить 3 важных совета (для начинающих мастеров):
- Подготовить весь необходимый инструмент и материалы:
- полипропиленовые изделия соответствующих калибров вместе с крепежом;
- соединительные муфты;
- шаровые краны;
- нож для резки деталей;
- ТЭН нужной мощности (при выборе электрического или комбинированного варианта конструкции) с наружной резьбой полдюйма (шаг резьбы 1,814 миллиметра).
- Не начинать работы, если вы никогда не держали в руках инструмент для сварки полипропиленовых деталей сечением 15, 20 или больше миллиметров. Дело в том, что для качественной стыковки необходимо сначала ознакомиться с инструкцией, пройти небольшую практику, а потом уже полноценно работать, выдерживая при этом соответствующую температуру.
- Перед началом работы необходимо выполнить схематический рисунок с указанием конфигурации системы, линейных размеров элементов конструкции.
Важно!
Принадлежность полипропилена к классу высокомолекулярных соединений «Полиолефины» обеспечивает экологическую чистоту создаваемых изделий разных сечений.
1) Простая ППР; 2) ППР армированная алюминием
Значение маркировок на трубах

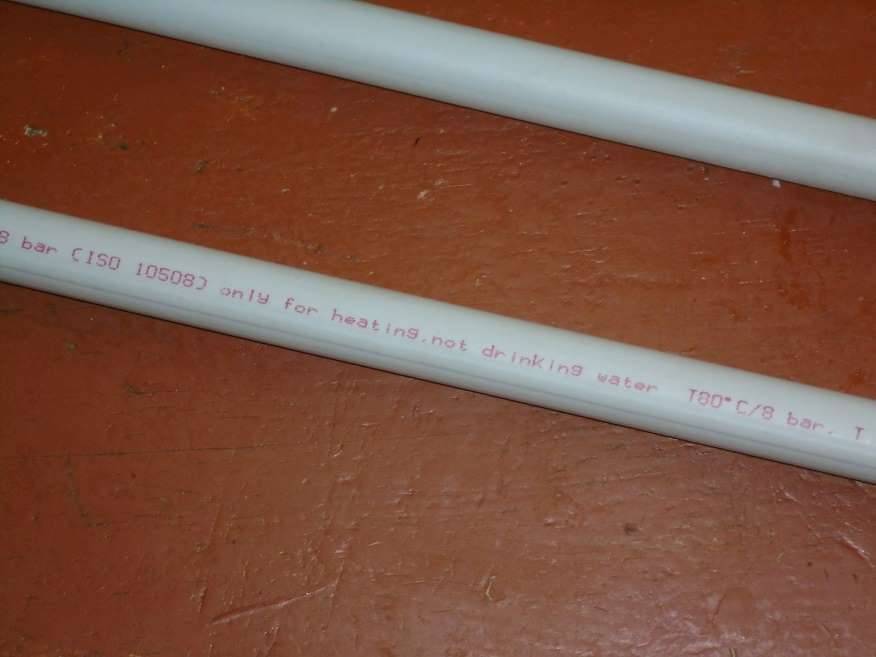

Важным критерием выбора является маркировка, нанесенная на поверхность выпускаемой продукции, где помимо рабочих параметров давления и температуры, указывается диаметр трубы. Это основной показатель для системы обогрева частного дома.
Диаметры изделий:
- 16-20 мм — предназначены для устройства теплых полов и водоснабжения;
- 20-25 мм — для отопительной системы в частных домах;
- 25-32 мм — для централизованных магистралей;
- 200 мм и выше применяются для отопления административно-хозяйственных объектов.
Особое внимание следует обращать на диаметр полипропиленовых труб, применяемых для отопления частного дома, где одним видом не обойтись. Правильное комбинирование и подбор материалов с различными маркировками способствует повышению КПД отопления в несколько раз
Так, переход от большего диаметра труб к меньшему, повышает давление в системе, способствуя отличной циркуляции теплоносителя и повышенной теплоотдаче
Правильное комбинирование и подбор материалов с различными маркировками способствует повышению КПД отопления в несколько раз. Так, переход от большего диаметра труб к меньшему, повышает давление в системе, способствуя отличной циркуляции теплоносителя и повышенной теплоотдаче.
Полипропиленовые трубы для отопления технические характеристики
Виды труб из полипропилена
Для систем холодного водоснабжения и подготовки горячей воды с температурой не выше +70 ºС могут использоваться два вида изделий: толстостенные и с армированием. Последние также устанавливаются в трубопроводах, используемых для отопления.
Для армирования чаще всего применяются:
- цельная или перфорированная алюминиевая фольга;
- стекловолокно;
- композитные материалы, придающие изделиям улучшенные прочностные характеристики.
Обычные
В системах питьевого и хозяйственного водоснабжения целесообразно устанавливать обычные виды полипропилена. Это продиктовано их относительной дешевизной. Армированные изделия стоят дороже по причине более сложной технологии производства. К тому же их легче паять и нет необходимости в зачистке торцов перед полифузионной сваркой. Стенки обычных магистралей имеют большую толщину и способны выдерживать давление до 20 Бар, это более чем достаточно для бытовых водопроводов.
При проектировании систем с обычным полипропиленом необходимо помнить, что с возрастанием температуры его может покоробить, а прочность изделия заметно снизится. При температуре около +70 ºС обычные изделия выдерживают вдвое меньшее давление от заявленного в маркировке. По причине низкой сопротивляемости высоким температурам обычные трубы в системах отопления не применяются.
С алюминиевым армированием
Полипропиленовые трубы для отопления, армированные алюминием, являются компромиссным решением между обычными изделиями и трубами со стекловолокном. Сплошной или перфорированный слой фольги резко снижает температурное расширение и придает трубе необходимую прочность.
С армированием из стекловолокна
Качественные полипропиленовые трубы для отопления, армированные стекловолокном, можно устанавливать как в системы горячего водоснабжения, так и отопления, в которых температура жидкости достигает +90 ºС. Стекловолокно существенно увеличивает прочность, повышает устойчивость к термическому воздействию, помогает изделиям длительное время сохранять свои свойства.
В отличие от изделий, армированных алюминием, трубы со стекловолокном соединяются так же, как и обычные, то есть без предварительного торцевания. Это позволяет существенно сократить время монтажа.
Нормативные документы
На трубе помимо ГОСТ-тов могут присутствовать различные DIN и ISO – стандарты других стран, в частности тех, откуда родом бренд. Это совсем не означает, что труба с европейскими стандартами произведена в европе – сейас много товаров делается в Китае, под европейскими торговыми марками. В целом же, если труба поставляется в Россию, то она должна соответствовать ряду ГОСТ-тов (ссылки в конце).
Ну и напоследок расшифруем надпись на трубе из первого фото: PP-ALUX PP-R100/AL/PP-R100 32×5,4 PN25 SDR6/S2,5 CLASS5/9 BAR ГОСТ Р 53630-2015. Это труба, армированная алюминиевой фольгой, три слоя: полипропилен рандомсополимер снаружи и внутри, фольга посередине. Наружный диаметр трубы 32 мм. с толщиной стенки 5,4 мм. Труба может 50 лет эксплуатироваться на холодной воде с давлением 25 бар. Отношение диаметра к толщине стенок 6, размерная серия 2,5. Труба может длительно эксплуатироваться при всех 5 классах с давлением до 9 бар (у 1,2,3 и 4 классов давление больше, нужно смотреть документацию). Изделие соответствует всем параметрам из ГОСТ Р 53630-2015.
ГОСТ 32415-2013 Трубы напорные из термопластов и соединительные детали к ним для систем водоснабжения и отопления. Общие технические условия
ГОСТ Р 53630-2015 Трубы напорные многослойные для систем водоснабжения и отопления. Общие технические условия
ГОСТ ИСО 4065-2005 Трубы из термопластов. Таблица универсальных толщин стенок (с Поправкой)
Технические характеристики
Производство полипропиленовых труб (ПП) регламентируется стандартами ГОСТ 21553 и ГОСТ 15139.
Устойчивость к давлению
В отопительных системах не всегда есть возможность поддерживать постоянное давление, его показатели могут изменяться в зависимости от температурного режима и пропускной способности коллектора. Поэтому применяя ПП в отопительном контуре необходимо учитывать запас проходного внутреннего диаметра трубы, что положительно скажется при изменении давления и убережет систему от разрывов.
Обращая внимание на маркировку, можно легко подобрать необходимый проходной диаметр с учетом запаса. Так, при расчетном диаметре в 20 мм, выбирается коллектор с проходным диаметром 25 мм, где учтен запас на расширение при изменении давления в системе. Буквы PN и две цифры на маркировке указывают давление, на которое рассчитаны применяемые материалы
Буквы PN и две цифры на маркировке указывают давление, на которое рассчитаны применяемые материалы.
Виды ПП труб и расшифровка маркировки
Производителями выпускается несколько видов полипропиленовых труб, отличающихся между собой толщиной стенок и наличием дополнительной армирующей прослойки из алюминиевой фольги или стекловолокна.
Каждый тип изделия имеет стандартизированные наружные и внутренние размеры различного диаметра, свое назначение и соответствующую маркировку.
Основные технические характеристики – это рабочая температура теплоносителя и номинальное внутреннее давление в трубе. От этих параметров напрямую зависит срок эксплуатации трубопровода.
Маркировка включает в себя:
- буквы «PN» — обозначение номинального давления;
- числа «10, 16, 20, 25» — они соответствуют значению номинального рабочего давления в атмосферах (кгс/кв.см).
Классификация полипропиленовых труб
| Вид трубы | Характеристика и назначение | Макс. рабочая температура | Номинальное рабочее давление |
|---|---|---|---|
| PN10 | Тонкостенные, для холодной воды и устройства теплых полов | до 20°С до 45°С (для полов) | 10,2 атм. (1МПа) |
| PN16 | Универсальные, для водоснабжения холодной и горячей водой | до 60°С | 16,3 атм. (1,6МПа) |
| PN20 | Универсальные, для водоснабжения холодной и горячей водой | до 95°С | 20,4 атм. (2 МПа) |
| PN25 | Армированные, для горячего водоснабжения и систем отопления | до 95°С | 25,5 атм. (2,5 МПа) |

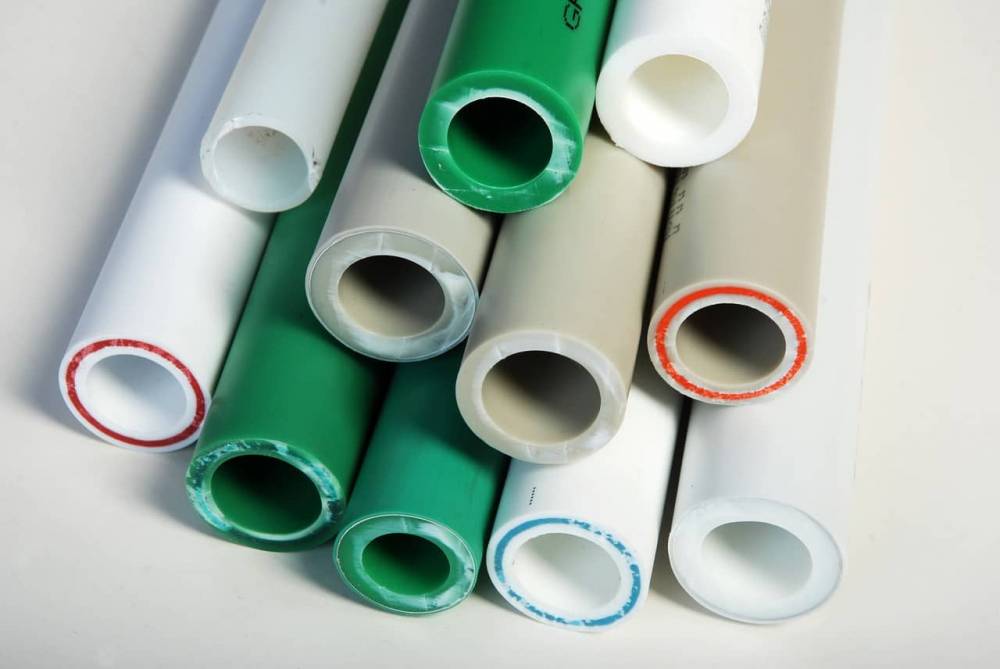

Трубы поставляются в четырех цветах
Преимущества и недостатки системы отопления «Ленинградка». Почему её нежелательно использовать в многоэтажных домах, какую схему разводки выбрать для одноэтажного дома.
Примеры реализации двухтрубной системы отопления в зависимости от направления движения теплоносителя: тупиковое, прямоточное, естественная и принудительная циркуляция.
Виды полипропиленовых труб для отопления
Полипропилен как материал не обладает устойчивостью перед высокими температурами. Поэтому используются разные ПП трубы для перемещения холодной и нагретой воды. Отличаются они разновидностью применяемого полимера при их изготовлении.
Чтобы контур здания обладал тепловой устойчивостью и не деформировался во время эксплуатации, используется специальная ПП труба для отопления. Изготавливается из полипропилена с добавлением этилена и обозначается PP-R.
Маркировка ПП труб
Для повышения устойчивости перед большими температурными нагрузками и давлением ПП продукция дополнительно армируется. Усиление изделий выполняется с помощью:
- алюминиевой фольги, размещаемой на поверхности или между слоями полипропилена;
- стекловолокна, позволяющего производить монолитные изделия, которые во время монтажных процессов и эксплуатации не расслаиваются.
Перед монтажом армированные алюминием трубы ПП тщательно зачищаются и торцуются для предотвращения расслоения в соединяемых местах. Изделия со слоем стекловолокна не нуждаются в такой подготовке.
Оба вида многослойной продукции отличаются длительным сроком службы. Например, в сравнении с обычными ПП трубами, применяемыми при устройстве системы отопления или горячего водоснабжения.
Отопительные трубопроводы не монтируются при использовании изделий из ПВХ и ПНД, потому что поливинилхлорид и полиэтилен низкого давления — это мягкие материалы. Тем более полипропилен превосходит их по характеристикам и отличается меньшим весом.
Особенности монтажа системы из полипропилена
Выбор трубопроводов в системах отопления зависит от схемы подключения, необходимости подсоединять отопительные приборы различной конфигурации, температурных показателей, рабочего давления и множества других факторов. Однако выбрать подходящие трубы для системы отопления дома или квартиры для опытного монтажника не составит труда.
В квартире

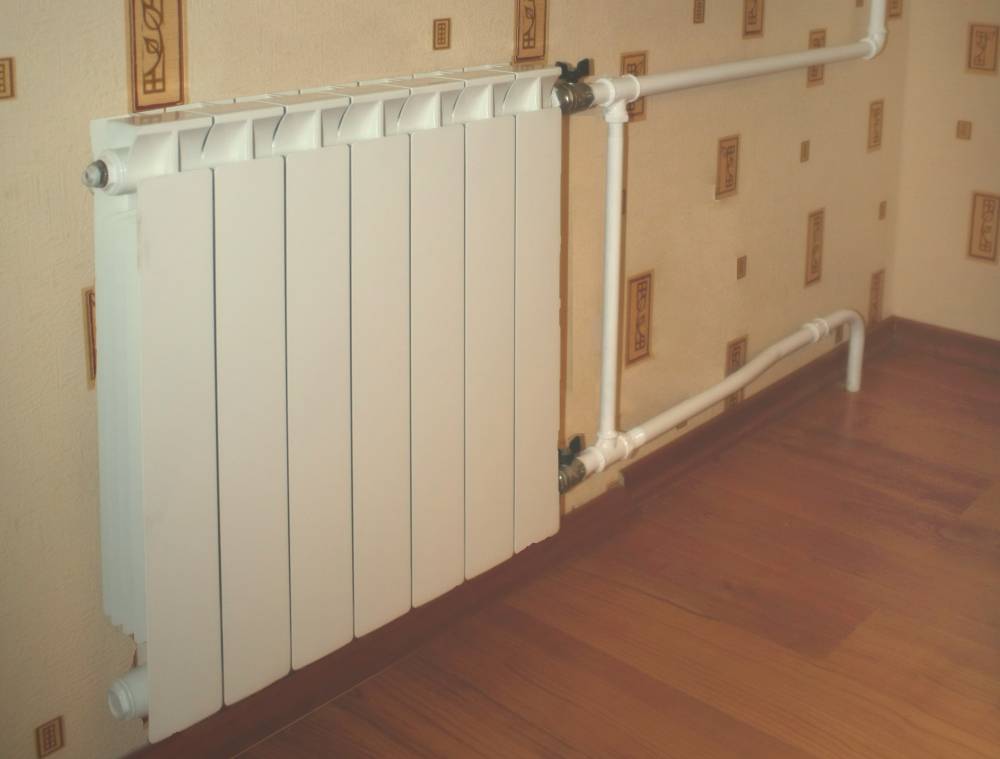

Наилучшим применением полипропилена в квартире считается разводка водопроводов горячей и холодной воды. Еще совсем недавно огромной популярностью пользовались металлопластиковые трубы, однако по причине дороговизны фитингов они постепенно стали уступать место новым конструкциям.
В квартирах многоэтажных домов чаще всего отопление централизованное. Поскольку в таких сетях обычное давление составляет от 4 до 5 Бар при температуре от 40 до 95 градусов, а при резком открытии домовых задвижек может подняться до 25 Бар, полипропилен в них не ставится.
В частном доме
В отопительных контурах частных домов давление обычно находится в пределах от 1,5 до 2,5 Бар при температуре от 40 до 75 ºС, а гидроудары в автономных системах практически исключены. Это дает возможность использовать полипропиленовые трубопроводы как в одноэтажных частных домах, так и при оборудовании отоплением малоэтажных строений
Важно правильно подобрать изделия
Достоинства полипропиленовых труб для отопления
У полипропиленовых труб с маркировкой для отопления есть много положительных характеристик, вне зависимости от вида армирования:
- структура труб состоит из нескольких слоев, что делает ее устойчивой к износу, а также позволяет применять как для горячей, так и для холодной воды;
- низкий вес изделий, и за счет этого более легкая доставка к месту монтажа конструкции трубопровода;
- доступная процедура монтажа;
- конструкции очень простые при обслуживании;
создают достаточно герметичную систему;
- не требуют покраски;
- не боятся замерзания;
- не создают благоприятной среды для размножения вредных бактерий, грибков, на них не налипают иловые отложения;
- экологически безопасные. Такие материалы не выделяют посторонних запахов и веществ, следовательно, транспортируемая вода не меняет своих характеристик;
- практически отсутствует гидравлическое сопротивление, вода не создает шума и вибрации при движении;
- такие конструкции не пропускают электричество, их эксплуатация полностью безопасна;
- обладает повышенной устойчивостью к различным воздействиям, как химического, так и механического плана;
- огнестойкие;
- хорошо выдерживает потоки под большим давлением;
- замечательно выдерживает большие температуры, не теряет своих качеств и не деформируется;
- низкая цена;
- долговечность, срок службы доходит до пятидесяти лет.
Трубы для монтажа отопления из полипропилена обладают несравненными качествами, поэтому при правильном монтаже такие элементы будут служить верой и правдой не один десяток лет.
